2023 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

9
591
9

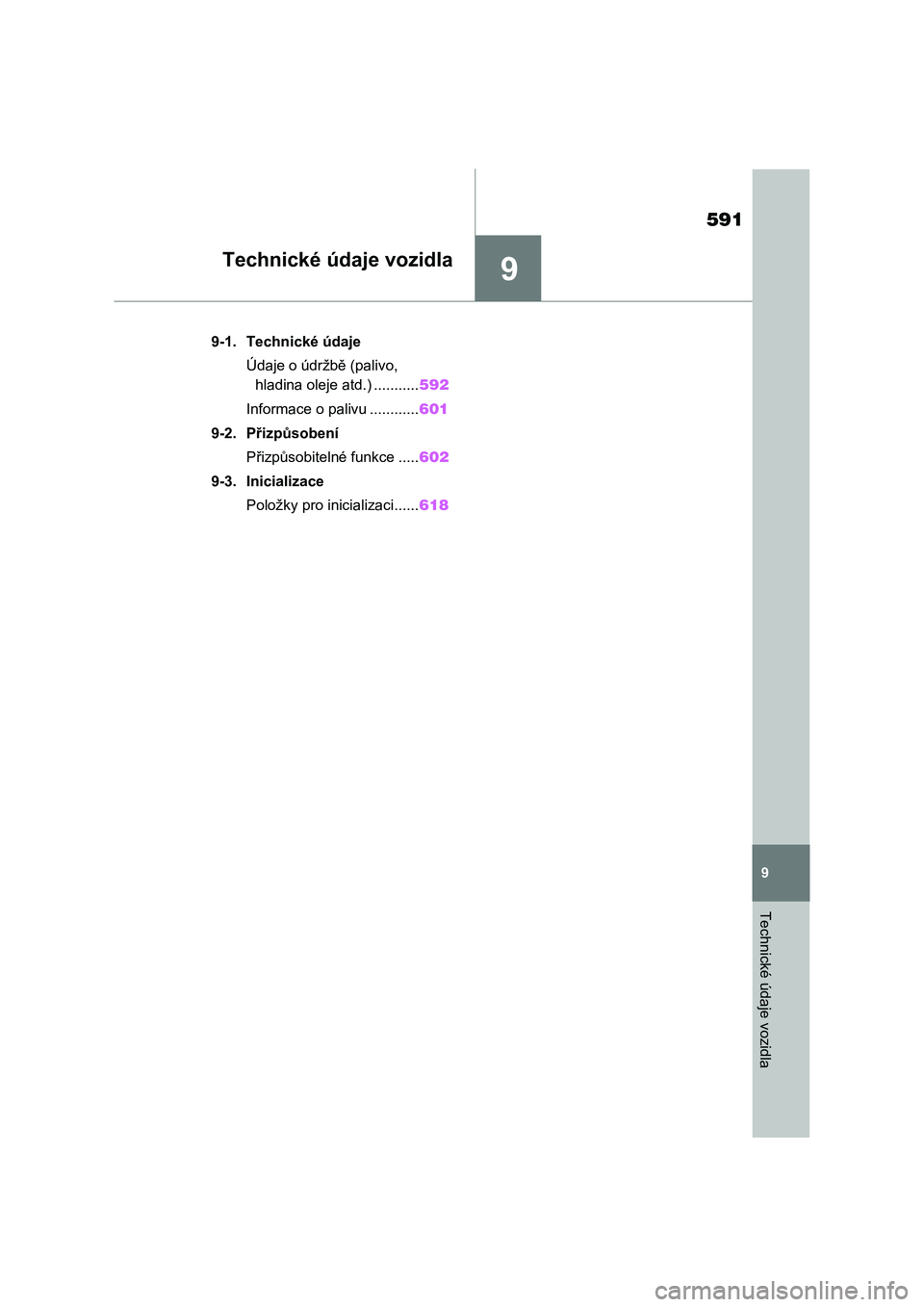

Technické údaje vozidla
Technické údaje vozidla
9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ...........592
Informace o palivu ............601
9-2. Přizpůsobení
Přizpůsobitelné funkce .....602
9-3. Inicializace
Položky pro inicializaci......618

5929-1. Technické údaje
9-1.Technické údaje
*: Nenaložené vozidlo
Údaje o údržbě (palivo, hladina oleje, atd.)
Rozměry
Celková délka*
Modely
GR SPORT4 620 mm
Ostatní modely4 600 mm
Celková šířka*1 855 mm
Celková výška*S 18palcovými koly1 685 mm
S 19palcovými koly1 690 mm
Rozvor*2 690 mm
Rozchod*
S 18palcovými kolyVpředu1 605 mm
Vzadu1 625 mm
S 19palcovými kolyVpředu1 595 mm
Vzadu1 615 mm
Hmotnosti
Celková hmotnost vozidla2 510 kg
Maximální přípustné zatížení nápravyPřední1 265 kg
Zadní1 315 kg
Svislé zatížení tažného háku70 kg
Přípustná hmot-
nost přípojného
vozidla
Bez brzdy750 kg
S brzdou
Modely
GR SPORT1 400 kg
Ostatní modely1 500 kg

593
9
9-1. Technické údaje
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla. Toto je
základní identifikační číslo vaš eho vozidla. Používá se k registraci vlastnic-
tví vašeho vozidla.
U některých modelů je toto číslo na
levé horní části přístrojového panelu.
Toto číslo je také vyraženo na vý-
robním štítku.
Toto číslo je vyraženo také pod pra-
vým předním sedadlem.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Identifikace vozidla
Motor
ModelA25A-FXS
Typ4válcový, řadový, 4 taktní, zážehový
Vrtání a zdvih87,50  103,48 mm
Zdvihový objem2 487 cm3
Vůle ventilůAutomatické nastavení

5949-1. Technické údaje
Přední
Vzadu
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků u čerpa-
cí stanice, použijte pou ze palivo s jedním z ná- sledujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evrop- ské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo (RON)95 nebo vyšší
Objem palivové nádrže (Jmenovitý)55 litrů
Elektrický (trakční) motor
TypSynchronní motor s p ermanentními magnety
Maximální výkon134 kW
Maximální točivý moment270 N•m
TypSynchronní motor s permanentními magnety
Maximální výkon40 kW
Maximální točivý moment121 N•m
Hybridní (trakční) akumulátor
TypLithium-iontový akumulátor
Napětí3,7 V/článek
Kapacita51 Ah
Počet96 článků
Celkové napětí355,2 V

595
9
9-1. Technické údaje
Technické údaje vozidla

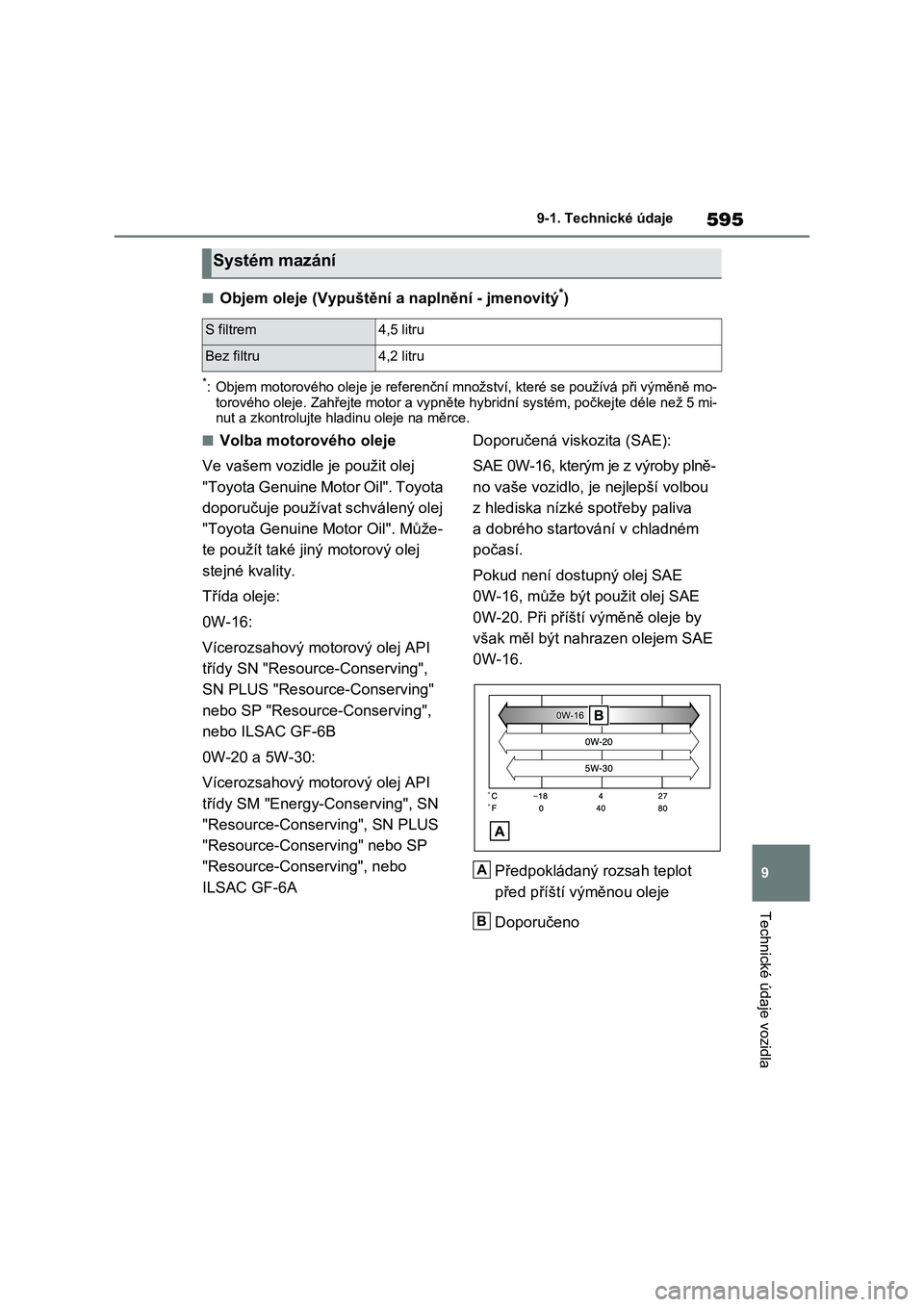

■Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při výměně mo-
torového oleje. Zahřejte motor a vypněte hybridní systém, počke jte déle než 5 mi- nut a zkontrolujte hlad inu oleje na měrce.
■Volba motorového oleje
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Může-
te použít také jiný motorový olej
stejné kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving"
nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" nebo SP
"Resource-Conserving", nebo
ILSAC GF-6A
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby plně-
no vaše vozidlo, je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí.
Pokud není dos tupný olej SAE
0W-16, může být použit olej SAE
0W-20. Při příští výměně oleje by
však měl být nahrazen olejem SAE
0W-16.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno
Systém mazání
S filtrem4,5 litru
Bez filtru4,2 litru
A
B

5969-1. Technické údaje
Viskozita oleje (jako příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startov ání motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější star-
tování motoru v chladném počasí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označe-
ny jednou nebo oběma registrova-
nými značkami API, aby vám
pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API S ERVICE SP" znamená
označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W-16" znamená
třídu viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory
Committee (ILSAC)
A
B

597
9
9-1. Technické údaje
Technické údaje vozidla
*: Objem chladicí kapaliny je referenční množství. Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
Systém chlazení
Objem*
Benzínový
motor7,4 litru
Řídicí
jednotka pohonu2,0 litru
Typ chladicí kapaliny
Používejte některý z následujících:• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, beza-
minová, bezdusitan ová a bezboritanová chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (12V akumulátor)
Hodnota specifického napětí při 20 °C:
12,0 V nebo vyšší
(Přepněte spínač POWER do VYPNU- TO a zapněte dálkové světlomety na
30 sekund.)
Pokud je napětí nižší než standardní hodnota, dobijte 12V akumulátor.
Nabíjecí proudRychlé nabíjení15 A max.
Pomalé nabíjení5 A max.

5989-1. Technické údaje
*: Objem kapaliny je referenční množství. Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
*: Minimální mezera pedálu při sešlápnutí silou 300 N, když je hybridní systém v čin-
nosti.
Hybridní převodovka
Objem kapaliny*4,4 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny hybridní převodovky
Použití jiné kapaliny převodo vky než výše uvedeného typu může způsobit abnor- mální hluk nebo vibrace, nebo ce lkové poškození převodovky vašeho vozidla.
Zadní diferenciál (zadní elektrický motor)
Objem kapaliny*1,7 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny zadního diferenciálu
Použití jiné kapaliny diferenciá lu než výše uvedeného typu může způsobit abnor-
mální hluk nebo vibrace, nebo ce lkové poškození diferenciálu vašeho vozidla.
Brzdy
Mezera pedálu*
Vozidla s levo-
stranným říze-
ním
128 mm Min.
Vozidla s pravo-
stranným říze- ním95 mm Min.
Volný chod pedálu1,0-6,0 mm
Typ kapalinySAE J1703 nebo FM VSS No.116 DOT 3
SAE J1704 nebo FM VSS No. 116 DOT 4
