2023 TOYOTA RAV4 PLUG-IN HYBRID startování

RAV4 Plug-in Hybrid_OM_OM9A587CZ_(EE)
1
6 5
4
3
2
8
7
9
Obrazový rejstříkVyhledání podle obrázku
Bezpečnost
a zabezpečeníPečlivě si přečtěte
(Hlavní témata: Dětská sedačka, zabezpečovací systém)
Plug-in hybridní
systémVlastnosti plug-in hybridního systému, způsob nabíjení atd.
(Hlavní témata: Pokyny pro jízdu, způsoby nabíjení)
Informace
o stavu vozidla
a indikátoryVýklad informací týkajících se jízdy
(Hlavní témata: Přístroje, multiinformační displej)
Před jízdouOtevírání a zavírání dveří a oken, seřízení před jízdou
(Hlavní témata: Klíče, dveře, sedadla, elektricky ovládaná okna)
Jízda<00320059004f00690047006900510074000300440003004c00510049005200550050004400460048000f0003004e00570048005500700003004d0056005200580003005300520057011c004800450051007000030053005500520003004d0074005d004700
58[
(Hlavní témata: Startování hybridního systému, tankování)
Vybavení
interiéruPoužívání vybavení interiéru
(Hlavní témata: Klimatizace, úložné prostory)
Údržba a péčePéče o vaše vozidlo a postupy při údržbě
(Hlavní témata: Interiér a exteriér, žárovky)
Když nastanou
potížeCo dělat v případě poruchy a nouze
(Hlavní témata: Vybití 12V akumulátoru, defekt pneumatiky)
Technické údaje
vozidlaTechnické údaje vozidla, přizpůsobitelné funkce
(Hlavní témata: Palivo, olej, tlak huštění pneumatik)
RejstříkVyhledání podle příznaku
Vyhledání podle abecedy

17Obrazový rejstřík
■Přístrojový panel (vozidla s levostranným řízením)
Spínač POWER.............................................................................. S.312
Startování hybridního systému/přepínání režimů ................. .. S.312, 316
Nouzové vypnutí hybridního systému ............................. ................ S.532
Když hybridní systém nestartuje ..................................................... S.575
Výstražná hlášení .............................................. ............................. S.550
Řadicí páka .................................................... ................................ S.317
Změna zařazené polohy .......................................... ....................... S.318
Pokyny pro tažení .............................................. ............................. S.534
Když nelze pohybovat řadicí p ákou ................................................ S.319
Přístroje ...................................................... ........................... S.101, 189
Údaje přístrojů/seřízení osvět lení přístrojové desky ............... S.189, 221
Výstražné kontrolky/indikáto ry ........................................................ S.182
Když se rozsvítí výstražné kont rolky ............................................... S.539
A
B
C

24Obrazový rejstřík
■Přístrojový panel (vozidla s pravostranným řízením)
Spínač POWER.............................................................................. S.312
Startování hybridního systému/přepínání režimů ................. .. S.312, 316
Nouzové vypnutí hybridního systému ............................. ................ S.532
Když hybridní systém nestartuje ..................................................... S.575
Výstražná hlášení .............................................. ............................. S.550
Řadicí páka .................................................... ................................ S.317
Změna zařazené polohy .......................................... ....................... S.318
Pokyny pro tažení .............................................. ............................. S.534
Když nelze pohybovat řadicí p ákou ................................................ S.319
Přístroje ...................................................... ........................... S.101, 189
Údaje přístrojů/seřízení osvět lení přístrojové desky ............... S.189, 221
Výstražné kontrolky/indikáto ry ........................................................ S.182
Když se rozsvítí výstražné kont rolky ............................................... S.539
A
B
C

761-4. Zabezpečovací systém
1-4.Zabezpečovací systém
Po vypnutí spínače POWER začne
blikat indikátor, aby signalizoval, že
je systém v činnosti.
Indikátor zhasne poté, co je spínač
POWER přepnut do PŘÍSLUŠEN-
STVÍ nebo ZAPNUTO, aby signali-
zoval, že je systém zrušen.
■Údržba systému
Toto vozidlo má be zúdržbový typ systé-
mu imobilizéru.
■Podmínky, které mohou způsobit
selhání systému
●Pokud je hlava klíče v kontaktu s ko-
vovým předmětem
●Pokud je klíč v těsn é blízkosti nebo se
dotýká klíče od zabezpečovacího sys- tému (klíč s vestavěným čipem trans-
pondéru) jiného vozidla
Systém imobilizéru
Klíče od vozidla mají vestavěné
čipy transpondéru, které zabra-
ňují nastartování hybridního
systému, pokud klíč nebyl pře-
dem registrován v palubním po-
čítači vozidla.
Nikdy nenechávejte klíče uvnitř
vozidla, když vo zidlo opouštíte.
Tento systém je určen k tomu, aby
pomohl zabránit krádeži vozidla,
ale nezaručuje absolutní bezpeč-
nost proti veškerým krádežím vo-
zidla.
Ovládání systému
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte sys- tém. Pokud je systém upravován nebo
odstraněn, řádná funkce systému ne-
může být zaručena.

882-1. Plug-in hybridní systém
*: Maximální hodnota nabití v režimu
nabíjení hybridního (trakčního) aku- mulátoru je přibližně 80 % kapacity
plného nabití pro nabí jení z externího
zdroje napájení.
■Pokud provozní režim plug-in hyb- ridního systému nelze změnit
V následujících situacích nelze provozní
režim plug-in hybri dního systému změ- nit, i když je stisknut spínač režimu
AUTO EV/HV nebo spínač volby režimu
EV/HV. (V tom případě se na multiinfor- mačním displeji zobrazí výstražné hlá-
šení, když je spí nač stisknut.)
●Když nezbývá elektřina potřebná pro
EV jízdu (v režim u EV nebo režimu
AUTO EV/HV)
●Když je trakční akumulátor téměř úpl-
ně nabitý (režim nabíjení hybridního [trakčního] akumulátoru)
■Když přepínáte z režimu EV do jiné-
ho režimu použitím spínače
●Po přepnutí z reži mu EV do režimu
HV nebo režimu nabíjení hybridního
(trakčního) akumulá toru a vypnutí spí-
nače POWER se systém při příštím na-
startování vozidla vrátí do režimu EV.*
●Po přepnutí z reži mu EV do režimu
AUTO EV/HV a vypnutí spínače
POWER se systém při příštím nastar-
tování vozidla do režimu EV nevrátí.*
*: Pokud hybridní (trakční) akumulátor
není dostatečně nab itý, aby umožnil EV jízdu, systém se přepne do režimu
HV.
■Režim nabíjení hybridního (trakční-
ho) akumulátoru
●Aby se ochránil systém atd., může na-
stat následující. • Nelze přepnout do režimu nabíjení
hybridního (trakčního) akumulátoru
nebo ho nelze vypnout • Benzínový motor se nenastartuje
nebo se zastaví, i po přepnutí do reži-
mu nabíjení hybridní ho (trakčního) akumulátoru
●Pokud je zátěž systém u veliká, např., když je velká spotřeba elektřiny systé-
mu klimatizace neb o když je teplota
chladicí kapalin y motoru vysoká, může trvat nabití použitím režimu na-
bíjení hybridního (trakčního) akumulá-
toru déle než obvykle, nebo nabíjení hybridního (trakčního) akumulátoru
nemusí být prováděno.
VÝSTRAHA
■Když používáte režim nabíjení
hybridního (trakčního) akumulá- toru
Dodržujte následujíc í pokyny, když po-
užíváte režim nabíjení hybridního (trakčního) akumuláto ru při parkování.
Jejich nedodržení může mít za násle-
dek smrt nebo riziko vážného ohrožení zdraví, protože benzí nový motor běží,
když je režim nabíjení hybridního
(trakčního) akumulá toru v činnosti.
●Nezastavujte s vozidlem blízko hoř-
lavých materiálů.
●Nepoužívejte režim nabíjení hybrid-
ního (trakčního) a kumulátoru v těs-
ném prostoru, kde je nedostatečné větrání, např. v garáži nebo v oblasti
s nashromážděným sněhem.

962-1. Plug-in hybridní systém
■Když dojde palivo
Když vozidlu dojde palivo a hybridní
systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla
výstražná kontrolka nízké hladiny paliva
(S.547). Pokud má vozidlo pouze
malé množství paliva, hybridní systém
nemusí jít nastartovat. (Standardní
množství paliva je cca 8,8 litru, když je
vozidlo na rovném povrchu. Tato hodno-
ta se může lišit, když je vozidlo ve sva-
hu. Přidejte další palivo, když je vozidlo
nakloněno.)
■Elektromagnetické vlny
●Vysokonapěťové díly a kabely Plug-in
Hybridních Elektrických Vozidel jsou
elektromagneticky odstíněny, a proto
vysílají přibližně stejné množství elek-
tromagnetických vln, jako běžná mo-
torová vozidla nebo domácí
elektronické spotřebiče.
●Vaše vozidlo může způsobovat rušení
zvuku u některých rádiových součástí
jiných výrobců.
■Účinek magnetických sil
Pokud jsou objekty, které generují silné
magnetické síly, např. velké reprodukto-
ry, umístěny uvnitř zavazadlového pro-
storu nebo jsou instalovány poblíž,
generované magnetické síly mohou ne-
gativně ovlivnit hybridní systém.
■Hybridní (trakční) akumulátor
(lithium-iontový akumulátor)
Hybridní (trakční) akumulátor má ome-
zenou provozní životnost.
Kapacita hybridního (trakčního) akumu-
látoru (schopnost držet nabití) se snižuje
s časem a používáním stejně jako jiné
nabíjecí akumulátory. Míra snižování
kapacity se drasticky mění v závislosti
na podmínkách prostředí (okolní teplota
atd.) a používání, např., jak vozidlo jezdí
a jak je hybridní (trakční) akumulátor
nabíjen. To je přirozená vlastnost
lithium-iontových akumulátorů a není to
porucha. Ačkoliv se jízdní dosah EV
zkracuje, když se snižuje kapacita hyb-
ridního (trakčního) akumulátoru, výkon
vozidla se znatelně nezhoršuje.Aby se snížila možnost snížení kapacity,
dodržujte pokyny uvedené na S.136,
"Snižování kapacity hybridního (trakční-
ho) akumulátoru".
■Startování hybridního systému
v extrémně chladném prostředí
Když je hybridní (trakční) akumulátor ex-
trémně studený (pod přibližně -30 °C)
vlivem venkovní teploty, nemusí být
možné hybridní systém nastartovat.
V tom případě se pokuste znovu nastar-
tovat hybridní systém poté, co se teplota
hybridního akumulátoru zvýší z důvodu
zvýšení venkovní teploty atd.
■Prohlášení o shodě
Tento model vyhovuje emisím vodíku
podle směrnice EHK 100 (Bezpečnost
bateriových elektrických vozidel).

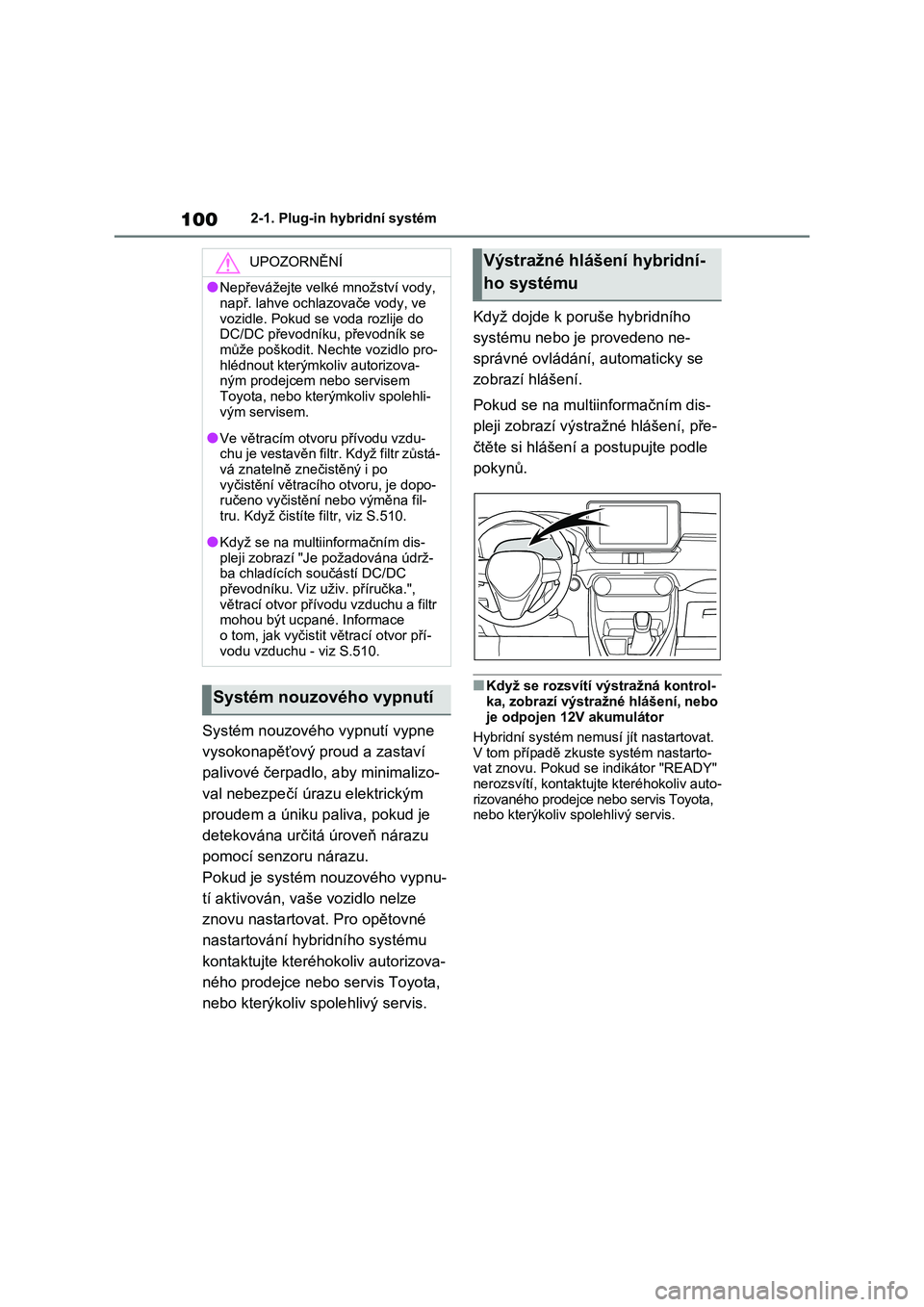

1002-1. Plug-in hybridní systém
Systém nouzového vypnutí vypne
vysokonapěťový proud a zastaví
palivové čerpadlo , aby minimalizo-
val nebezpečí úrazu elektrickým
proudem a úniku paliva, pokud je
detekována určitá úroveň nárazu
pomocí senzoru nárazu.
Pokud je systém nouzového vypnu-
tí aktivován, vaše vozidlo nelze
znovu nastartovat. Pro opětovné
nastartování hybridního systému
kontaktujte kteréh okoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Když dojde k poruše hybridního
systému nebo je provedeno ne-
správné ovládání, automaticky se
zobrazí hlášení.
Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení, pře-
čtěte si hlášení a postupujte podle
pokynů.
■Když se rozsvítí výstražná kontrol-
ka, zobrazí výstražné hlášení, nebo
je odpojen 12V akumulátor
Hybridní systém nemus í jít nastartovat.
V tom případě zkus te systém nastarto-
vat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
UPOZORNĚNÍ
●Nepřevážejte velké množství vody,
např. lahve ochlazovače vody, ve
vozidle. Pokud se voda rozlije do DC/DC převodníku, převodník se
může poškodit. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
●Ve větracím otvo ru přívodu vzdu-
chu je vestavěn filtr. Když filtr zůstá-
vá znatelně znečistěný i po vyčistění větracího otvoru, je dopo-
ručeno vyčistění nebo výměna fil-
tru. Když čistíte filtr, viz S.510.
●Když se na multiinformačním dis-
pleji zobrazí "Je požadována údrž- ba chladících součástí DC/DC
převodníku. Viz uživ. příručka.",
větrací otvor přívodu vzduchu a filtr mohou být ucpané. Informace
o tom, jak vyčistit v ětrací otvor pří-
vodu vzduchu - viz S.510.
Systém nouzového vypnutí
Výstražné hlášení hybridní-
ho systému

1863-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je
spínač POWER zapnut do ZAPNU- TO, aby signalizovaly, že je prová-
děna kontrola systému. Zhasnou po
nastartování hyb ridního systému nebo po několika sekundách. Sys-
tém může mít poru chu, pokud se
kontrolka nerozsvítí nebo nezhasne. Nechte vozidlo prohlédnout kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.*2: Tato kontrolka se r ozsvítí na multiin-
formačním displeji spolu s hlášením.*3: Indikátor vypnutí parkovacího asis-
tenta Toyota se ro zsvítí, když je spí-
nač POWER zapnut do ZAPNUTO, pokud je funkce pa rkovacího asis-
tenta Toyota zapnuta. Po několika
sekundách zhasne.*4: Vozidla s 12,3palcovým displejem
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
VÝSTRAHA
■Pokud se nerozsvítí výstražná
kontrolka bezpečnostního sys-
tému
Pokud by se kontro lka bezpečnostní-
ho systému, jako je výstražná kontrol-
ka ABS a SRS airbag ů, nerozsvítila při nastartování hyb ridního systému,
znamenalo by to, ž e tyto systémy ne-
jsou schopny vás ochránit při nehodě, což může mít za následek smrt nebo
vážná zranění. Nechte vozidlo ihned
prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem, pok ud k tomu dojde.
Indikátory
Indikátor směrových světel
( S.322)
Indikátor koncových světel
( S.328)
Indikátor dálkových světel
( S.330)
Indikátor autom atických dál-
kových světel (jsou-li ve vý-
bavě) ( S.331)
Indikátor předních mlhových
světel ( S.334)
Indikátor zadních mlhových
světel ( S.334)
Indikátor systému Smart
Entry & Start*1 ( S.312)
Indikátor tempomatu
( S.371, 384)
Indikátor adaptivního tempo-
matu (je-li ve výbavě)
( S.371)
Indikátor tempomatu "SET"
( S.371, 384)
Indikátor omezovače
rychlosti (je-li ve výbavě)
( S.388)
(Bílá)
Indikátor LTA*2 (je-li ve vý-
bavě) ( S.361)
(Zelená)
Indikátor LTA*2 (S.361)
(Oranžová)
(Bliká)
Indikátor LTA*2 ( S.361)
