Page 385 of 760

383
5
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
Sistema áudio
1Pressione (List).
A lista de músicas será visualizada
2Rode o botão “TUNE•SELECT
para selecionar uma música.
3Pressione o botão para reprodu-
zir a música.
Para voltar ao mostrador anterior, pres-
sion (Back).
Pressione e mantenha pressionada
a tecla “SEEK>” ou
ouvir um sinal sonoro.
Se pressionar (RPT) altera o
modo pela seguinte ordem: Repeti-
ção de faixaRepetição do
álbum
*Desligado
*: Dependendo do dispositivo iPod que
tiver, o modo de repetição do álbum
pode não estar disponível.
Se pressionar (RDM) muda o
modo de reprodução pela seguinte
ordem: Reprodução aleatória de
uma faixaReprodução aleatória
de um álbumDesligado
Pressione (Text) para visualizar
ou ocultar o título do álbum.
Se o texto continuar, a indicação, será apresentada.
Prima e mantenha pressionado
(Text) até ouvir um sinal sonoro
para visualizar os textos restantes.
Sobre o iPod
“Made for Apple” significa que um
acessório eletrónico foi concebido
especificamente para ser ligado a um
(uns) produto(s) Apple identificado na
etiqueta, e que foi certificado pelo res-
ponsável pelo desenvolvimento para
corresponder aos níveis de perfor-
mance da Apple. A Apple não é res-
ponsável pelo funcionamento deste
dispositivo nem pela sua conformi-
dade com as normas de segurança e
regulamentação. Por favor tenha em
consideração que a utilização deste
acessório com um produto Apple
pode afetar a performance sem fios.
iPhone, iPod, iPod classic, iPod nano,
iPod shuffle, e iPod touch são marcas
registadas da Apple Inc., registada
nos E.U.A. e noutros países.
Funções do iPod
Quando um iPod está conectado e a
fonte áudio é alterada para o modo
iPod, este retoma a reprodução a par-
tir do mesmo ponto em que foi utili-
zado pela última vez.
Dependendo do tipo de iPod que esti-
ver conectado ao sistema, algumas
das funções poderão não estar dispo-
níveis. Se uma função não se encon-
trar disponível devido a mau
funcionamento (por oposição a uma
especificação do sistema), desconec-
tar e voltar a conectar o aparelho
poderá resolver o problema.
Enquanto está conectado ao sistema,
o iPod não funciona através dos seus
próprios comandos. É necessário utili-
zar os comandos do sistema áudio do
Selecionar uma música a
partir da lista de músicas
Avanço rápido e retrocesso
de uma música
Repetição da reprodução
Reprodução aleatória
Alterar o mostrador
Page 386 of 760

384
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
veículo.
Problemas do iPod
Para resolver a maioria dos problemas
que surgem quando utiliza o seu iPod,
desconecte-o do veículo e reinicie-o.
Para obter instruções sobre como reini-
ciar o seu iPod, consulte o Manual de
Proprietário do iPod.
Mostrador
P.377
Mensagens de erro
Se for apresentada uma mensagem de
erro, consulte o quadro que se segue e
tome a medida adequada. Se o pro-
blema não ficar resolvido, leve o seu
veículo a um concessionário, reparador
Toyota autorizado ou a qualquer repara-
dor da sua confiança.Modelos compatíveis
Os dispositivos que se seguem podem
ser utilizados com este sistema.
Feito para
• iPhone 7
• iPhone 7 Plus
• iPhone SE
• iPhone 6s
• iPhone 6s Plus
• iPhone 6
• iPhone 6 Plus
• iPhone 5s
• iPhone 5c
• iPhone 5
• iPhone 4s
• iPod touch (6.ª geração)
• iPod touch (5.ª geração)
• iPod nano (7.ª geração)
Este sistema apenas suporta repro-
dução áudio.
Dependendo das diferenças entre
modelos ou versões de software, etc.,
alguns modelos podem ser incompatí-
veis com este sistema.
MensagemCausa/Procedi-
mentos corretivos
“iPod error”
Indica que os
dados no iPod não
podem ser lidos.
“Error 3”
Indica que o iPod
pode estar ava-
riado.
“Error 4”
Indica que ocor-
reu um problema
de sobrecarga de
corrente.
“Error 5”
Indica que ocor-
reu um erro de
comunicação no
iPod.
“Error 6”
Indica que ocor-
reu um erro de
autenticação.
“No songs”
Indica que não
existe nenhuma
música armaze-
nada no iPod.
“No playlists”
Indica que algu-
mas músicas dis-
poníveis não são
encontradas numa
lista selecionada.
“Update your iPod”
Indica que a ver-
são do iPod não é
compatível. Atua-
lize o software do
seu iPod para a
última versão.
AV I S O
Durante a condução
Não conecte um iPod nem acione os
comandos. Se o fizer, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
MensagemCausa/Procedi-
mentos corretivos
Page 387 of 760
385
5
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
Sistema áudio

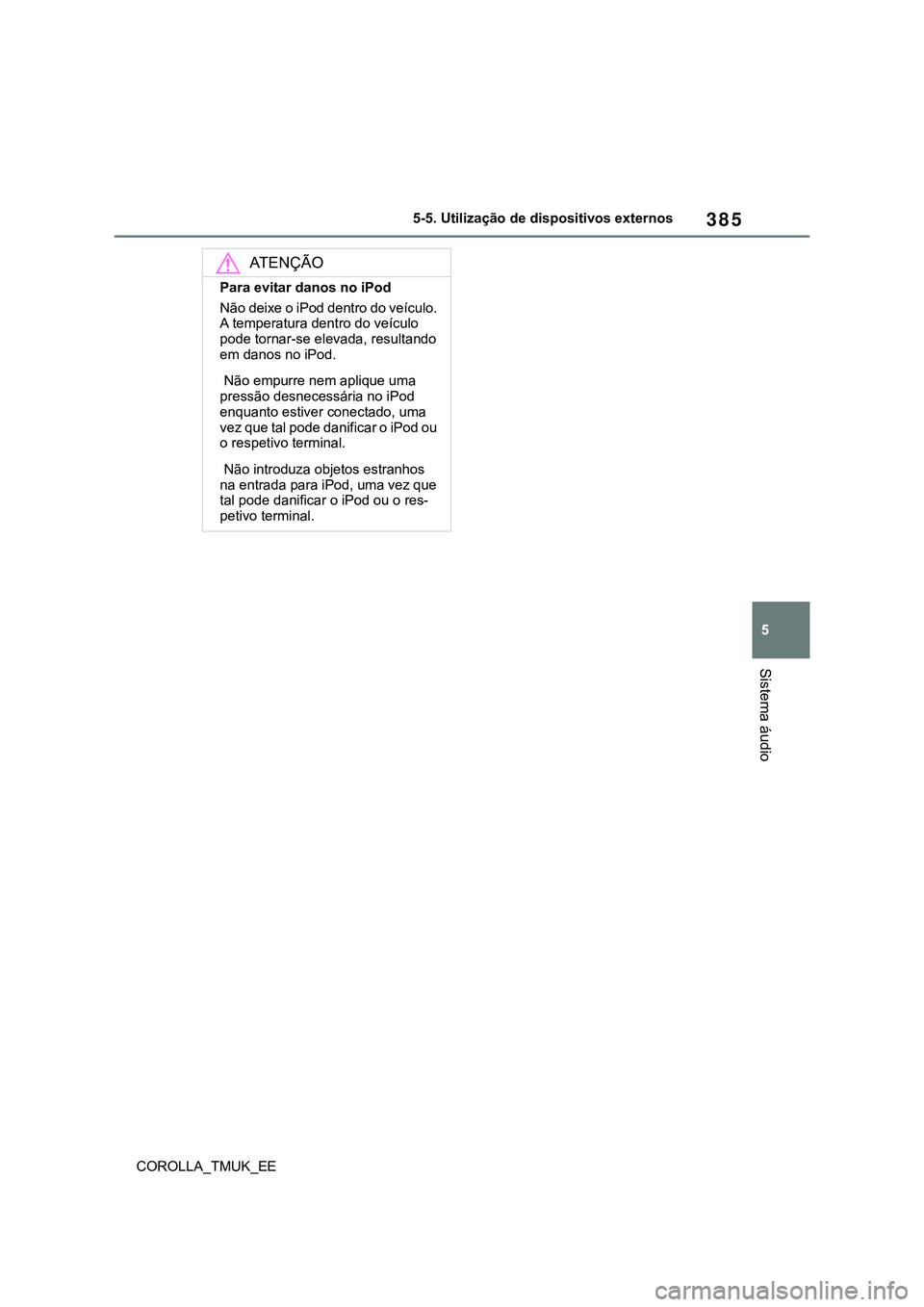

ATENÇÃO
Para evitar danos no iPod
Não deixe o iPod dentro do veículo.
A temperatura dentro do veículo
pode tornar-se elevada, resultando
em danos no iPod.
Não empurre nem aplique uma
pressão desnecessária no iPod
enquanto estiver conectado, uma
vez que tal pode danificar o iPod ou
o respetivo terminal.
Não introduza objetos estranhos
na entrada para iPod, uma vez que
tal pode danificar o iPod ou o res-
petivo terminal.
Page 388 of 760
386
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
P. 3 7 0
Botão “POWER VOLUME”
Pressionar: Liga ou desliga o sistema áudio
Rodar: Ajustar o volume
Visualizar a mensagem de texto
Alterar a fonte de áudio/reprodução
Visualizar a lista de pastas
Selecionar uma pasta
Repetição da reprodução
Reprodução aleatória ou tecla de retrocesso
Botão “TUNE•SELECT”
Selecionar um ficheiro
Parar/Reprodução
Ouvir um dispositivo de memória USB
Conectar um dispositivo de memória USB permite-lhe desfrutar da
música através das colunas do veículo. Pressione a tecla “MODE”
até que a indicação “USB” seja apresentada.
Conectar um dispositivo de memória USB
Painel de controlo
Page 389 of 760

387
5
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
Sistema áudio
Selecionar um ficheiro, avanço rápido ou retrocesso
Selecionar uma pasta uma de
cada vez
Pressione (
(Folder>) para selecionar a pasta
pretendida
Selecionar uma pasta e ficheiro
a partir da lista de pastas
1Pressione (List).
A lista de pastas é apresentada.
2Rode e pressione o botão para
selecionar uma pasta e um
ficheiro.
Para voltar ao mostrador anterior, pres-
sione (Back).
Voltar à primeira pasta
Prima e mantenha pressionado
(
sonoro.
Selecionar um ficheiro
Rode o botão “TUNE•SELECT” ou
pressione a tecla “SEEK>”,
“
ou para baixo para selecionar o
ficheiro pretendido.
Avanço rápido e retrocesso de
um ficheiro
Pressione e mantenha a tecla
“SEEK>” ou “
um sinal sonoro.
Reprodução aleatória
Se pressionar (RDM) altera o
modo pela seguinte ordem: Repro-
dução aleatória de uma pasta
Reprodução aleatória de todas
as pastasDesligadoRepetição da reprodução
Se pressionar (RPT) altera o
modo pela seguinte ordem: Repeti-
ção de um ficheiroRepetição de
uma pasta
*Desligado
*: Disponível apenas quando selecio-
nar “RDM” (repetição da reprodução
aleatória).
Alterar o mostrador
Pressione (Text) para visualizar
ou ocultar o título do álbum.
Se o texto continuar, a indicação,
será apresentada.
Prima e mantenha pressionado
(Text) Até ouvir um sinal sonoro
para visualizar os textos restantes.
Funções da memória USB
Dependendo da memória USB que
estiver conectada ao sistema, pode não
ser possível utilizá-la e algumas das
funções poderão não estar disponíveis.
Se o dispositivo não estiver a funcionar
ou se uma das funções estiver indispo-
nível devido a uma avaria (por oposição
a uma especificação do sistema), des-
conecte e volte a conectar o aparelho
para resolver o problema.
Se, mesmo assim, a memória USB
não entrar em funcionamento, for-
mate a memória.
Mostrador
P. 3 7 7
Mensagens de erro
Se for apresentada uma mensagem de
erro, consulte o quadro que se segue e
tome a medida adequada. Se o problema
não ficar resolvido, leve o seu veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança.
Utilizar uma memória USB
Page 390 of 760

388
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
Memória USB
Dispositivos compatíveis
Memória USB que pode ser utilizada para
a reprodução de ficheiros MP3, WMA e
AAC.
Formatos de dispositivos compatíveis
Podem ser utilizados os seguintes for-
matos de dispositivos:
• Formatos de comunicação de memó-
ria USB: USB2.0 FS (12 Mbps)
• Formato dos ficheiros: FAT16/32
(Windows)
• Classe correspondente: Armazena-
mento em massa
Os ficheiros MP3, WMA e AAC escritos em qualquer outro formato que não os lis-
tados acima não podem ser reproduzidos
corretamente e os respetivos nomes de
ficheiros e nomes de pastas não podem
ser devidamente visualizados.
Os itens relacionados com normas e
limitações são os seguintes:
• Hierarquia máxima de diretórios: 8
níveis (incluindo a raiz)
• Número máximo de pastas num dis-
positivo: 3000
• Número máximo de ficheiros num dis-
positivo: 9999
• Número máximo de ficheiros por
pasta: 255
Ficheiros MP3, WMA e AAC
O MP3 (Audio MPEG LAYER3) é uma tec-
nologia áudio para compactar informação.
Os ficheiros podem ser compactados para
cerca de 1/10 do seu tamanho original.
WMA (Windows Media Audio) é uma
tecnologia desenvolvida pela Microsoft
para compactar informação áudio.
Este formato compacta informações de
áudio num tamanho inferior ao formato MP3.
AAC é a sigla para Codificação Áudio
Avançada (Advanced Audio Coding) e é
uma norma de compressão de informa-
ção áudio em formato standard utilizado
com MPEG2 e MPEG4.
Existe um limite para os ficheiros stan-
dard MP3, WMA e AAC que podem ser
usados e para os suportes/formatos nos
quais os ficheiros são gravados.
Compatibilidade do ficheiro MP3
• Normas compatíveis
MP3 (MPEG1 LAYER3, MPEG2 LSF
LAYER3)
• Frequências de amostragem compatíveis
MPEG1 LAYER3: 32, 44.1, 48 (kHz)
MPEG2 LSF LAYER3: 16, 22.05, 24
(kHz)
• Taxas de transferências de bits com-
patíveis (compatível com VBR)
MPEG1 LAYER3: 32-320 (kbps)
MPEG2 LSF LAYER3: 8-160 (kbps)
• Modos de canais compatíveis: esté-
reo, estéreo conjunto, canais duplos e
monos.
MensagemCausa/Procedi-
mento corretivo
“USB error”
Indica que não é
possível ler os
dados na memória
USB.
“Error 3”
Indica que a
memória UBS pode
estar avariada.
“Error 4”
Indica que ocorreu
um problema de
sobrecarga de cor-
rente.
“Error 5”
Indica que ocorreu
um erro de comuni-
cação na memória
USB.
“No music”
Indica que não
existe nenhum
ficheiro
MP3/WMA/AAC
guardado no dispo-
sitivo da memória
USB.
“Hubs are not sup-
ported”Indica que ocorreu
um erro com a
entrada.
Page 391 of 760

389
5
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
Sistema áudio
Ficheiros WMA compatíveis
• Normas compatíveis
WMA Ver. 7, 8, 9 (9.1/9.2)
• Frequências de amostragem compatí-
veis 32, 44.1, 48 (kHz)
• Taxas de transferências de bits com-
patíveis (Apenas compatível com
reprodução em canal duplo)
Ver. 7, 8: CBR 48-192 (kbps)
Ver. 9 (9.1/9.2): CBR 48-320 (kbps)
Compatibilidade de ficheiros AAC
• Frequências de amostragem compatíveis
11.025/12/16/22.05/24/32/44.1/48(kHz)
• Taxas de transferências de bits compa-
tíveis (Apenas compatível com VBR)
8-320(kbps)
• Modos de canais compatíveis
1 canal, 2 canais (canal duplo não é
suportado)
Nome de ficheiros
Os únicos ficheiros que podem ser reco-
nhecidos como ficheiros MP3/WMA e
ACC e reproduzidos são os que têm a
extensão mp3, wma e m4a.
Etiquetas ID3, WMA e AAC
Podem ser adicionadas etiquetas ID3 a
ficheiros MP3, tornando possível a gra-
vação do título de faixa, nome do intér-
prete, etc.
O sistema é compatível com as etique-
tas ID3 Ver. 1.0, 1.1, e Ver. 2.2, 2.3, 2.4.
(O número de caracteres baseia-se no
ID3 Ver. 1.0 e 1.1)
Podem ser adicionadas etiquetas WMA
a ficheiros WMA, tornando possível a
gravação do título da faixa e nome do
intérprete, da mesma forma como com
as etiquetas ID3.
Podem ser adicionadas etiquetas AAC a
ficheiros AAC, tornando possível a gra-
vação do título da faixa e nome do intér-
prete, da mesma forma como com as
etiquetas ID3.
Reprodução de MP3, WMA e AAC
• Sempre que for conectado um dispo-
sitivo que contenha ficheiros MP3,
WMA ou AAC, todos os ficheiros na
memória USB serão verificados. Uma
vez concluída a verificação, será reproduzido o primeiro ficheiro MP3,
WMA ou AAC. Para fazer com que a
verificação do ficheiro termine mais
rapidamente, recomendamos que não
inclua ficheiros que não sejam MP3,
WMA ou AAC nem que crie pastas
desnecessárias.
• Quando a memória USB estiver
conectada e o sistema áudio for alte-
rado para o modo de memória USB, a
memória USB começa a reproduzir o
primeiro ficheiro da primeira pasta. Se
o mesmo dispositivo for retirado e
inserido novamente (e o conteúdo
não tiver sido alterado), a memória
USB reiniciará a partir do ponto onde
tinha parado.
Extensões
Se utilizar as extensões .mp3, wma
e.m4a. para outros ficheiros para além
dos MP3, WMA e ACC, estes serão
avançados (não serão reproduzidos).
Reprodução
• Para reproduzir ficheiros MP3 com
qualidade de som estável, reco-
menda-se a utilização de um “bit rate”
fixo de, no mínimo, 128 kbps e uma
frequência de 44.1 kHz.
• Existe uma grande variedade de sof-
tware gratuito e outro software codifi-
cado para ficheiros MP3, WMA e ACC
no mercado e, dependendo do estado
da codificação e do formato do
ficheiro, o som poderá ser de má qua-
lidade ou poderá haver ruído no início
da reprodução. Em alguns casos, a
reprodução não é sequer possível.
• Microsoft, Windows e Windows Media
são as marcas registadas da Micro-
soft Corporation nos E.U.A. e noutros
países.
AV I S O
Durante a condução
Não conecte a memória USB nem
acione os comandos. Se o fizer,
poderá ocorrer um acidente, resul-
tando em morte ou ferimentos gra-
ves.
Page 392 of 760
390
COROLLA_TMUK_EE5-5. Utilização de dispositivos externos
ATENÇÃO
Para evitar danos na memória
USB
Não deixe a memória USB dentro
do veículo. A temperatura no seu
interior poderá tornar-se muito ele-
vada e danificá-la.
Quando a memória USB estiver
ligada ao sistema, não a pressione
nem exerça uma pressão desne-
cessária sobre a mesma, uma vez
que a poderá danificar ou ao respe-
tivo terminal.
Não introduza objetos estranhos na
porta, uma vez que tal pode danifi-
car a memória USB ou o respetivo
terminal.
