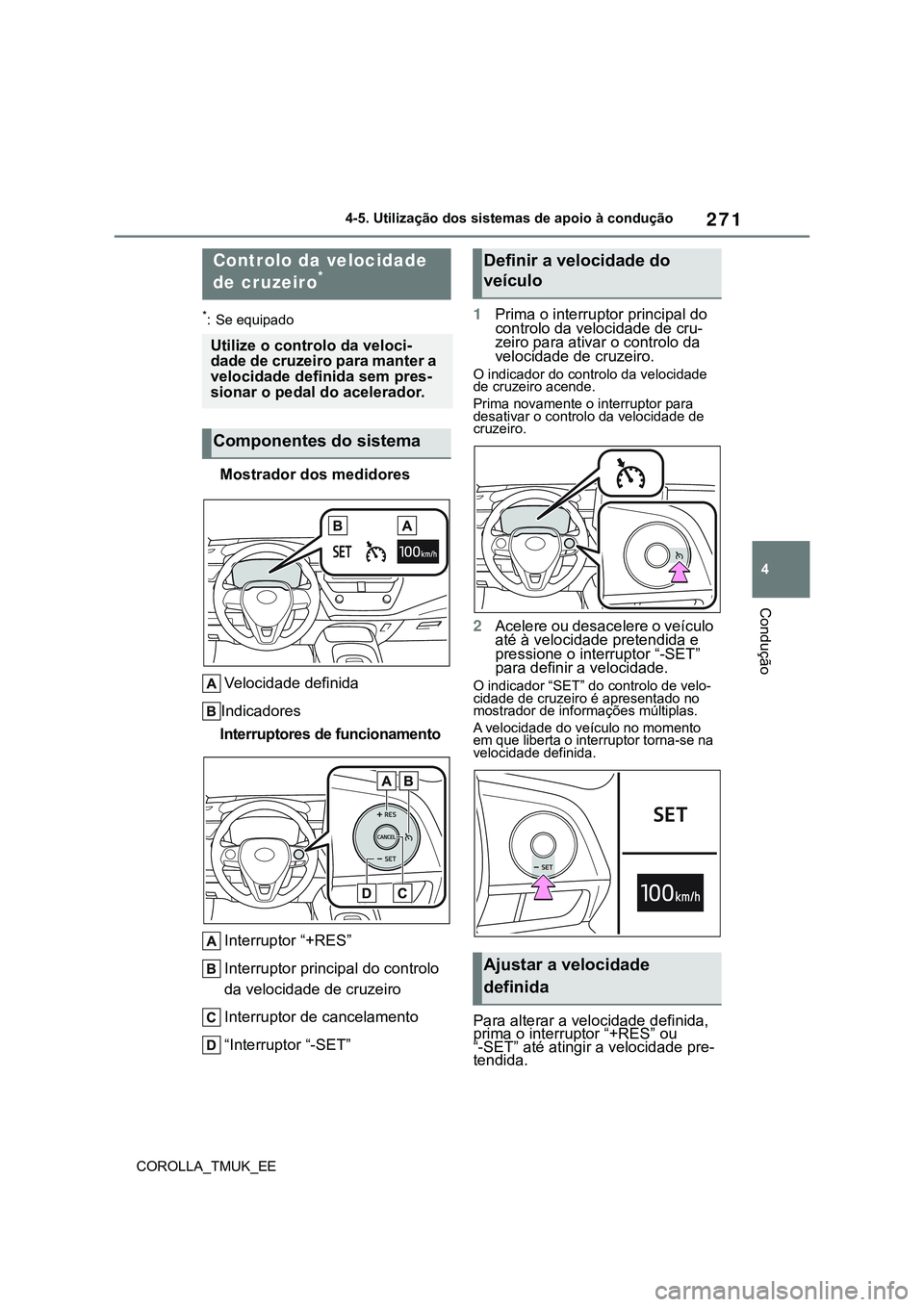

2022 TOYOTA COROLLA HATCHBACK Manual de utilização (in Portuguese)

271
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
Mostrador dos medidores
Velocidade definida
Indicadores
Interruptores de funcionamento
Interruptor “+RES”
Interruptor principal do controlo
da velocidade de cruzeiro
Interruptor de cancelamento
“Interruptor “-SET”1Prima o interruptor principal do
controlo da velocidade de cru-
zeiro para ativar o controlo da
velocidade de cruzeiro.
O indicador do controlo da velocidade
de cruzeiro acende.
Prima novamente o interruptor para
desativar o controlo da velocidade de
cruzeiro.
2Acelere ou desacelere o veículo
até à velocidade pretendida e
pressione o interruptor “-SET”
para definir a velocidade.
O indicador “SET” do controlo de velo-
cidade de cruzeiro é apresentado no
mostrador de informações múltiplas.
A velocidade do veículo no momento
em que liberta o interruptor torna-se na
velocidade definida.
Para alterar a velocidade definida,
prima o interruptor “+RES” ou
“-SET” até atingir a velocidade pre-
tendida.
Controlo da velocidade
de cruzeiro*
Utilize o controlo da veloci-
dade de cruzeiro para manter a
velocidade definida sem pres-
sionar o pedal do acelerador.
Componentes do sistema
Definir a velocidade do
veículo
Ajustar a velocidade
definida

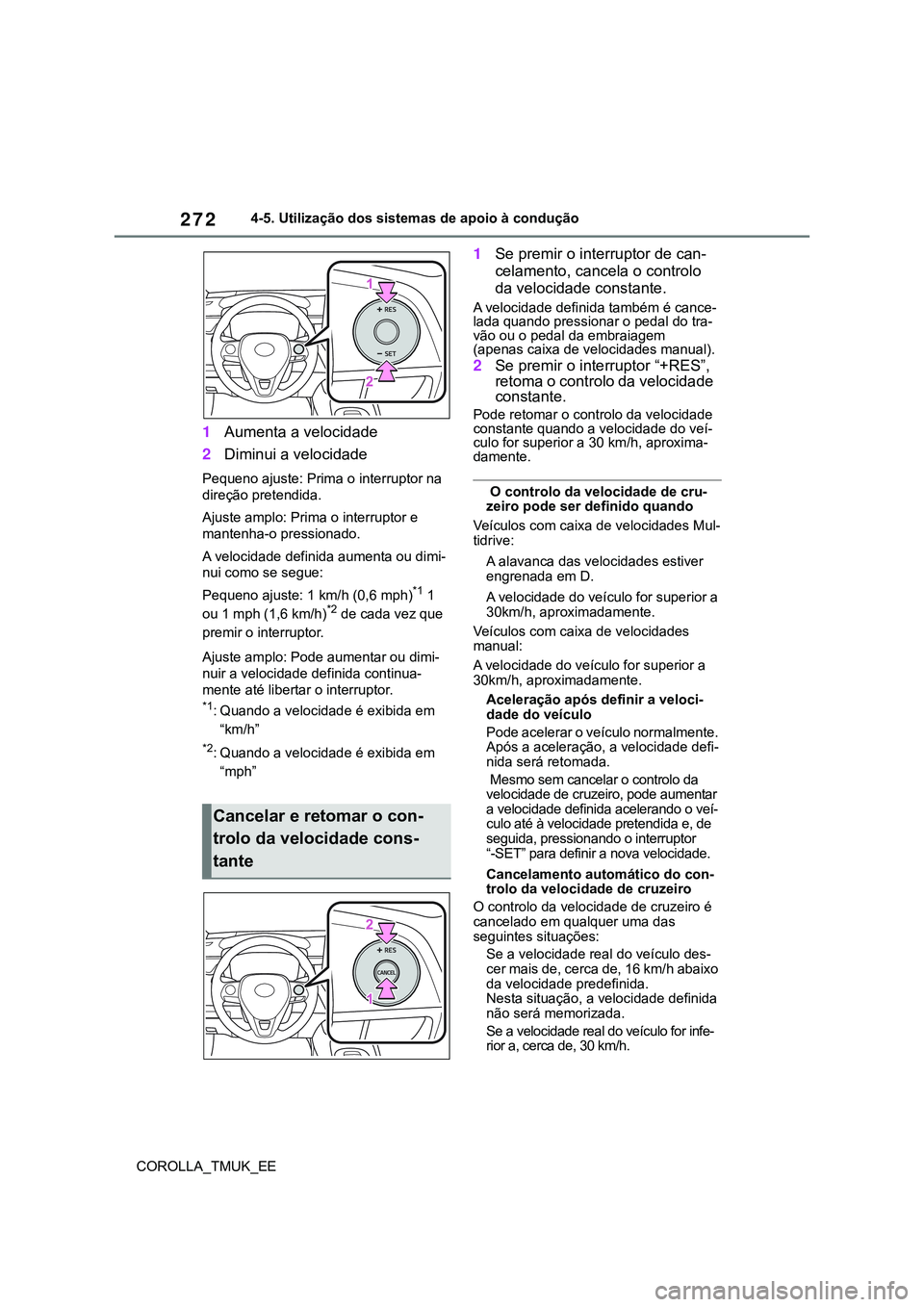

272
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
1Aumenta a velocidade
2Diminui a velocidade
Pequeno ajuste: Prima o interruptor na
direção pretendida.
Ajuste amplo: Prima o interruptor e
mantenha-o pressionado.
A velocidade definida aumenta ou dimi-
nui como se segue:
Pequeno ajuste: 1 km/h (0,6 mph)
*1 1
ou 1 mph (1,6 km/h)*2 de cada vez que
premir o interruptor.
Ajuste amplo: Pode aumentar ou dimi-
nuir a velocidade definida continua-
mente até libertar o interruptor.
*1: Quando a velocidade é exibida em
“km/h”
*2: Quando a velocidade é exibida em
“mph”
1Se premir o interruptor de can-
celamento, cancela o controlo
da velocidade constante.
A velocidade definida também é cance-
lada quando pressionar o pedal do tra-
vão ou o pedal da embraiagem
(apenas caixa de velocidades manual).
2Se premir o interruptor “+RES”,
retoma o controlo da velocidade
constante.
Pode retomar o controlo da velocidade
constante quando a velocidade do veí-
culo for superior a 30 km/h, aproxima-
damente.
O controlo da velocidade de cru-
zeiro pode ser definido quando
Veículos com caixa de velocidades Mul-
tidrive:
A alavanca das velocidades estiver
engrenada em D.
A velocidade do veículo for superior a
30km/h, aproximadamente.
Veículos com caixa de velocidades
manual:
A velocidade do veículo for superior a
30km/h, aproximadamente.
Aceleração após definir a veloci-
dade do veículo
Pode acelerar o veículo normalmente.
Após a aceleração, a velocidade defi-
nida será retomada.
Mesmo sem cancelar o controlo da
velocidade de cruzeiro, pode aumentar
a velocidade definida acelerando o veí-
culo até à velocidade pretendida e, de
seguida, pressionando o interruptor
“-SET” para definir a nova velocidade.
Cancelamento automático do con-
trolo da velocidade de cruzeiro
O controlo da velocidade de cruzeiro é
cancelado em qualquer uma das
seguintes situações:
Se a velocidade real do veículo des-
cer mais de, cerca de, 16 km/h abaixo
da velocidade predefinida.
Nesta situação, a velocidade definida
não será memorizada.
Se a velocidade real do veículo for infe-
rior a, cerca de, 30 km/h.
Cancelar e retomar o con-
trolo da velocidade cons-
tante

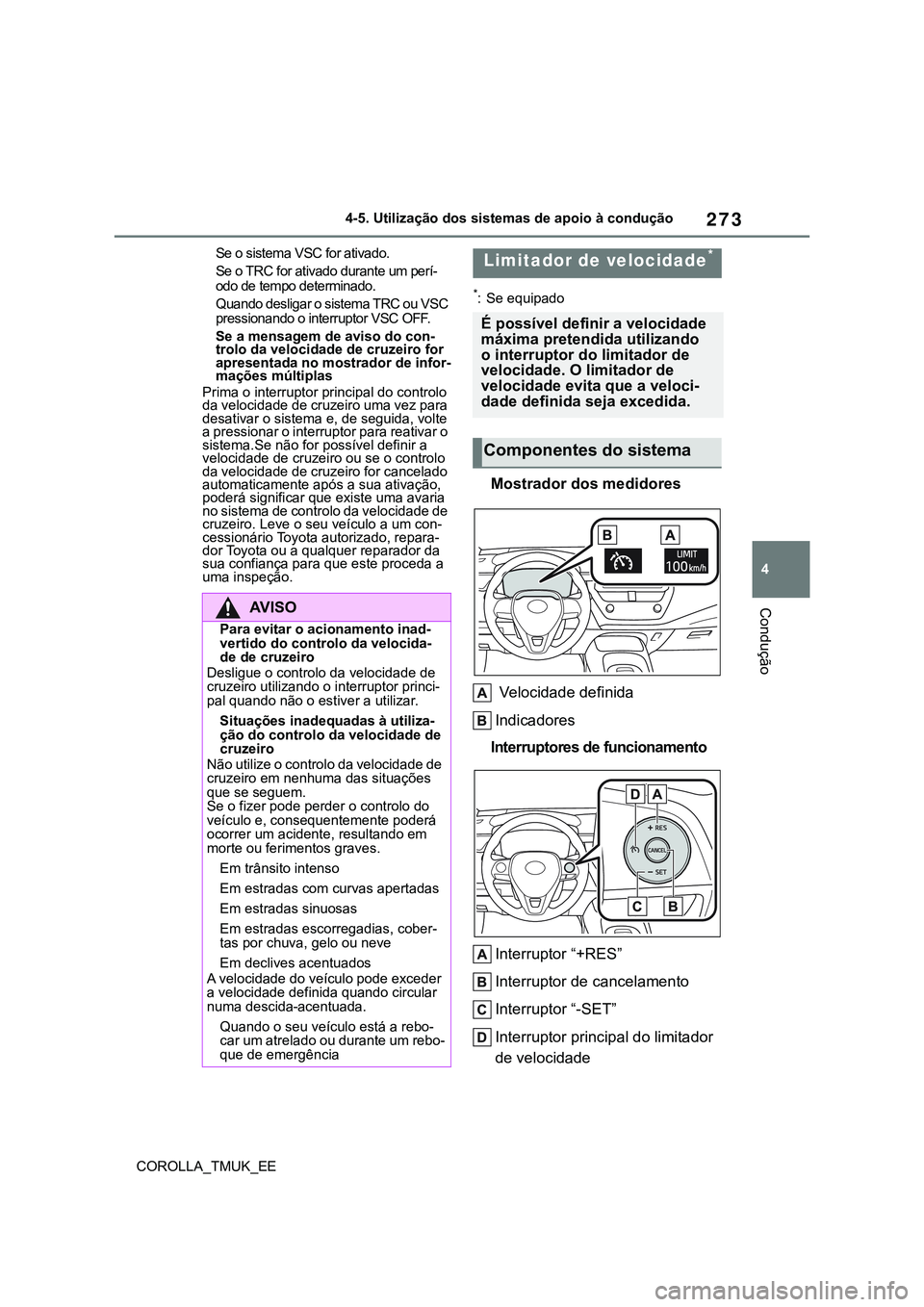

273
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Se o sistema VSC for ativado.
Se o TRC for ativado durante um perí-
odo de tempo determinado.
Quando desligar o sistema TRC ou VSC
pressionando o interruptor VSC OFF.
Se a mensagem de aviso do con-
trolo da velocidade de cruzeiro for
apresentada no mostrador de infor-
mações múltiplas
Prima o interruptor principal do controlo
da velocidade de cruzeiro uma vez para
desativar o sistema e, de seguida, volte
a pressionar o interruptor para reativar o
sistema.Se não for possível definir a
velocidade de cruzeiro ou se o controlo
da velocidade de cruzeiro for cancelado
automaticamente após a sua ativação,
poderá significar que existe uma avaria
no sistema de controlo da velocidade de
cruzeiro. Leve o seu veículo a um con-
cessionário Toyota autorizado, repara-
dor Toyota ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
*: Se equipado
Mostrador dos medidores
Velocidade definida
Indicadores
Interruptores de funcionamento
Interruptor “+RES”
Interruptor de cancelamento
Interruptor “-SET”
Interruptor principal do limitador
de velocidade
AV I S O
Para evitar o acionamento inad-
vertido do controlo da velocida-
de de cruzeiro
Desligue o controlo da velocidade de
cruzeiro utilizando o interruptor princi-
pal quando não o estiver a utilizar.
Situações inadequadas à utiliza-
ção do controlo da velocidade de
cruzeiro
Não utilize o controlo da velocidade de
cruzeiro em nenhuma das situações
que se seguem.
Se o fizer pode perder o controlo do
veículo e, consequentemente poderá
ocorrer um acidente, resultando em
morte ou ferimentos graves.
Em trânsito intenso
Em estradas com curvas apertadas
Em estradas sinuosas
Em estradas escorregadias, cober-
tas por chuva, gelo ou neve
Em declives acentuados
A velocidade do veículo pode exceder
a velocidade definida quando circular
numa descida
acentuada.
Quando o seu veículo está a rebo-
car um atrelado ou durante um rebo-
que de emergência
Limitador de velocidade*
É possível definir a velocidade
máxima pretendida utilizando
o interruptor do limitador de
velocidade. O limitador de
velocidade evita que a veloci-
dade definida seja excedida.
Componentes do sistema

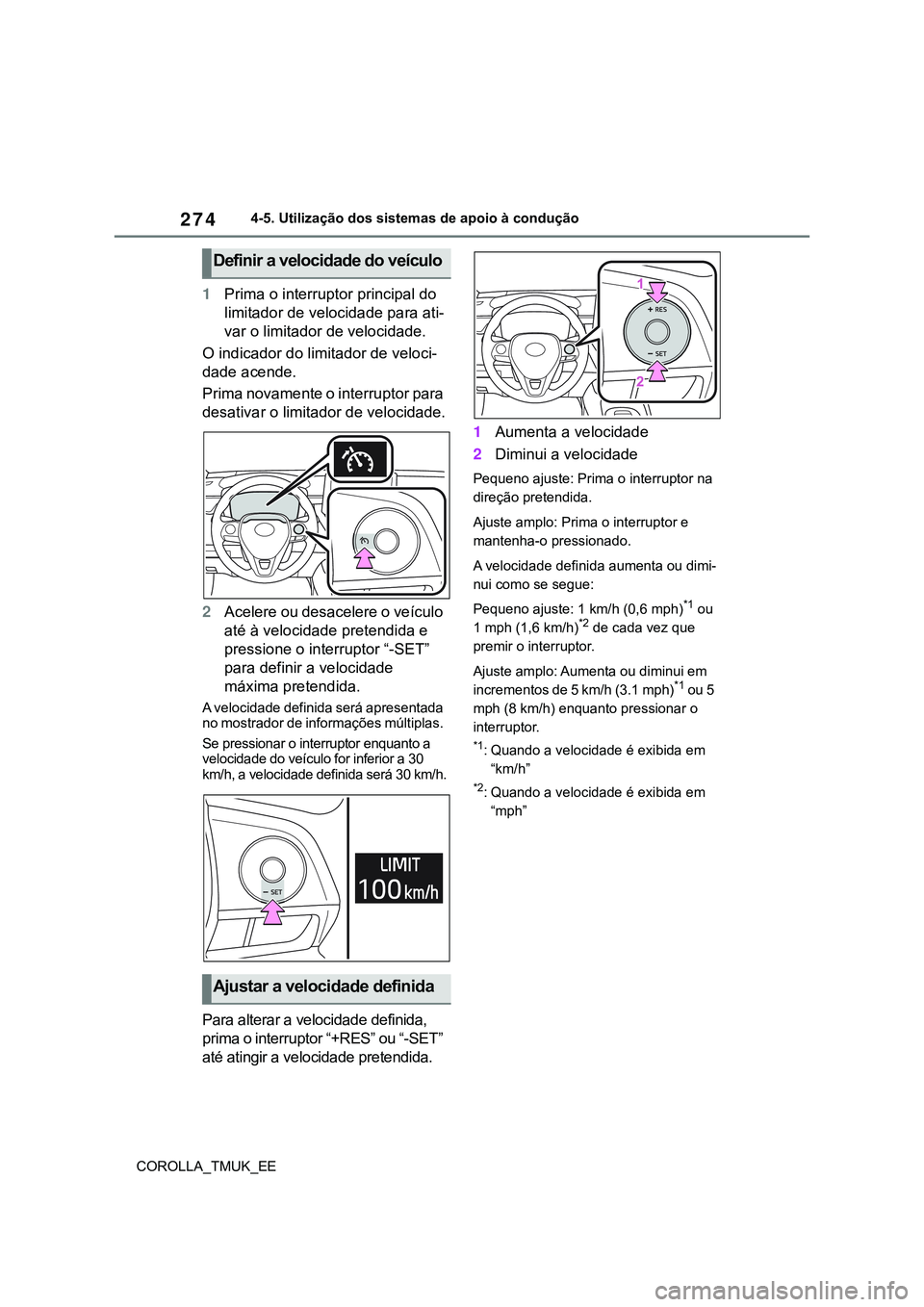

274
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
1Prima o interruptor principal do
limitador de velocidade para ati-
var o limitador de velocidade.
O indicador do limitador de veloci-
dade acende.
Prima novamente o interruptor para
desativar o limitador de velocidade.
2Acelere ou desacelere o veículo
até à velocidade pretendida e
pressione o interruptor “-SET”
para definir a velocidade
máxima pretendida.
A velocidade definida será apresentada
no mostrador de informações múltiplas.
Se pressionar o interruptor enquanto a
velocidade do veículo for inferior a 30
km/h, a velocidade definida será 30 km/h.
Para alterar a velocidade definida,
prima o interruptor “+RES” ou “-SET”
até atingir a velocidade pretendida.1Aumenta a velocidade
2Diminui a velocidade
Pequeno ajuste: Prima o interruptor na
direção pretendida.
Ajuste amplo: Prima o interruptor e
mantenha-o pressionado.
A velocidade definida aumenta ou dimi-
nui como se segue:
Pequeno ajuste: 1 km/h (0,6 mph)
*1 ou
1 mph (1,6 km/h)*2 de cada vez que
premir o interruptor.
Ajuste amplo: Aumenta ou diminui em
incrementos de 5 km/h (3.1 mph)
*1 ou 5
mph (8 km/h) enquanto pressionar o
interruptor.
*1: Quando a velocidade é exibida em
“km/h”
*2: Quando a velocidade é exibida em
“mph”
Definir a velocidade do veículo
Ajustar a velocidade definida

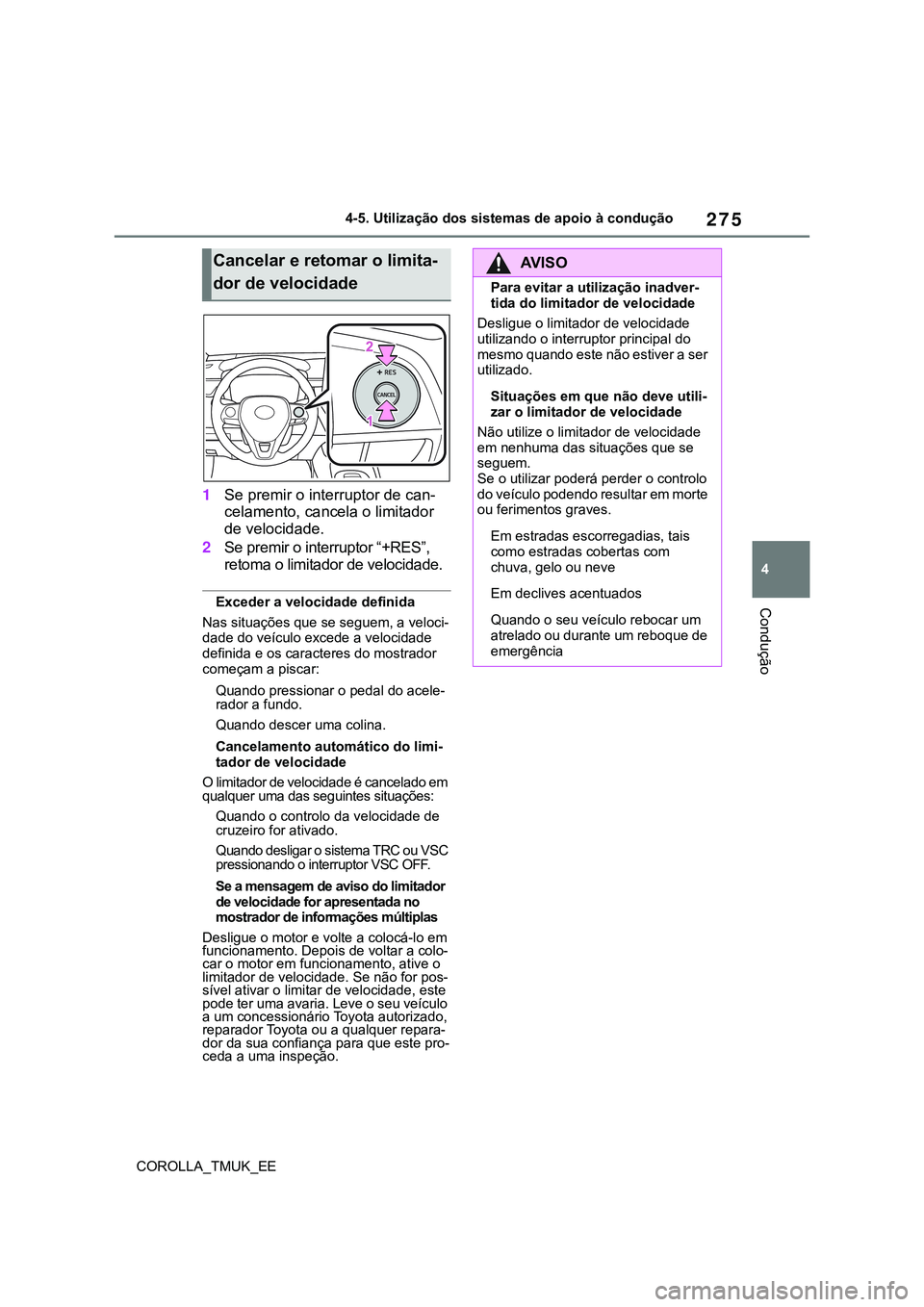

275
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
1Se premir o interruptor de can-
celamento, cancela o limitador
de velocidade.
2Se premir o interruptor “+RES”,
retoma o limitador de velocidade.
Exceder a velocidade definida
Nas situações que se seguem, a veloci-
dade do veículo excede a velocidade
definida e os caracteres do mostrador
começam a piscar:
Quando pressionar o pedal do acele-
rador a fundo.
Quando descer uma colina.
Cancelamento automático do limi-
tador de velocidade
O limitador de velocidade é cancelado em
qualquer uma das seguintes situações:
Quando o controlo da velocidade de
cruzeiro for ativado.
Quando desligar o sistema TRC ou VSC
pressionando o interruptor VSC OFF.
Se a mensagem de aviso do limitador
de velocidade for apresentada no
mostrador de informações múltiplas
Desligue o motor e volte a colocá-lo em
funcionamento. Depois de voltar a colo-
car o motor em funcionamento, ative o
limitador de velocidade. Se não for pos-
sível ativar o limitar de velocidade, este
pode ter uma avaria. Leve o seu veículo
a um concessionário Toyota autorizado,
reparador Toyota ou a qualquer repara-
dor da sua confiança para que este pro-
ceda a uma inspeção.
Cancelar e retomar o limita-
dor de velocidadeAV I S O
Para evitar a utilização inadver-
tida do limitador de velocidade
Desligue o limitador de velocidade
utilizando o interruptor principal do
mesmo quando este não estiver a ser
utilizado.
Situações em que não deve utili-
zar o limitador de velocidade
Não utilize o limitador de velocidade
em nenhuma das situações que se
seguem.
Se o utilizar poderá perder o controlo
do veículo podendo resultar em morte
ou ferimentos graves.
Em estradas escorregadias, tais
como estradas cobertas com
chuva, gelo ou neve
Em declives acentuados
Quando o seu veículo rebocar um
atrelado ou durante um reboque de
emergência

276
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
*: Se equipadoQuando a câmara da frente reco-
nhece um sinal e/ou a respetiva infor-
mação está disponível no sistema de
navegação, o sinal é exibido no mos-
trador de informações múltiplas.
Quando selecionar o mostrador
de informação dos sistemas de
apoio à condução, podem ser
e x i b i d o s a t é 3 s i n a i s , n o m á x i m o .
(P. 9 9 )
Quando selecionar outro separa-
dor que não o mostrador de
informação dos sistemas de
apoio à condução, serão exibi-
dos os seguintes sinais de trân-
sito. (P. 9 9 )
• Sinal de início/fim do limite de veloci-
dade
• Sinal relacionado com o limite de
velocidade (via rápida, autoestrada,
área urbana ou área residencial
• Sinal de fim de todas as proibições
• Sinal de sentido proibido* (quando é
necessária uma notificação)
• Sinal de limite de velocidade com
marca suplementar (apenas via de
acesso)
RSA (Reconhecimento
de Sinais de Trânsito)*
O sistema RSA reconhece
sinais de trânsito específicos,
utilizando a câmara da frente
e/ou o sistema de navegação
(quando a informação do limite
de velocidade está disponível)
para fornecer informações ao
condutor através do mostrador.
Se o sistema determinar que o
veículo está a circular acima
do limite de velocidade ou que
está a transgredir regras, etc.,
em relação aos sinais de trân-
sito reconhecidos, alerta o
condutor através de uma noti-
ficação visual e de um sinal
sonoro de notificação.
AV I S O
Antes de utilizar o sistema RSA
Não confie exclusivamente no sis-
tema RSA. O RSA é um sistema que
apoia o condutor fornecendo informa-
ção, mas não é um substituto da
visão e da atenção do condutor. Con-
duza em segurança prestando sem-
pre atenção às regras de trânsito.
Indicações no mostrador de
informações múltiplas

277
4

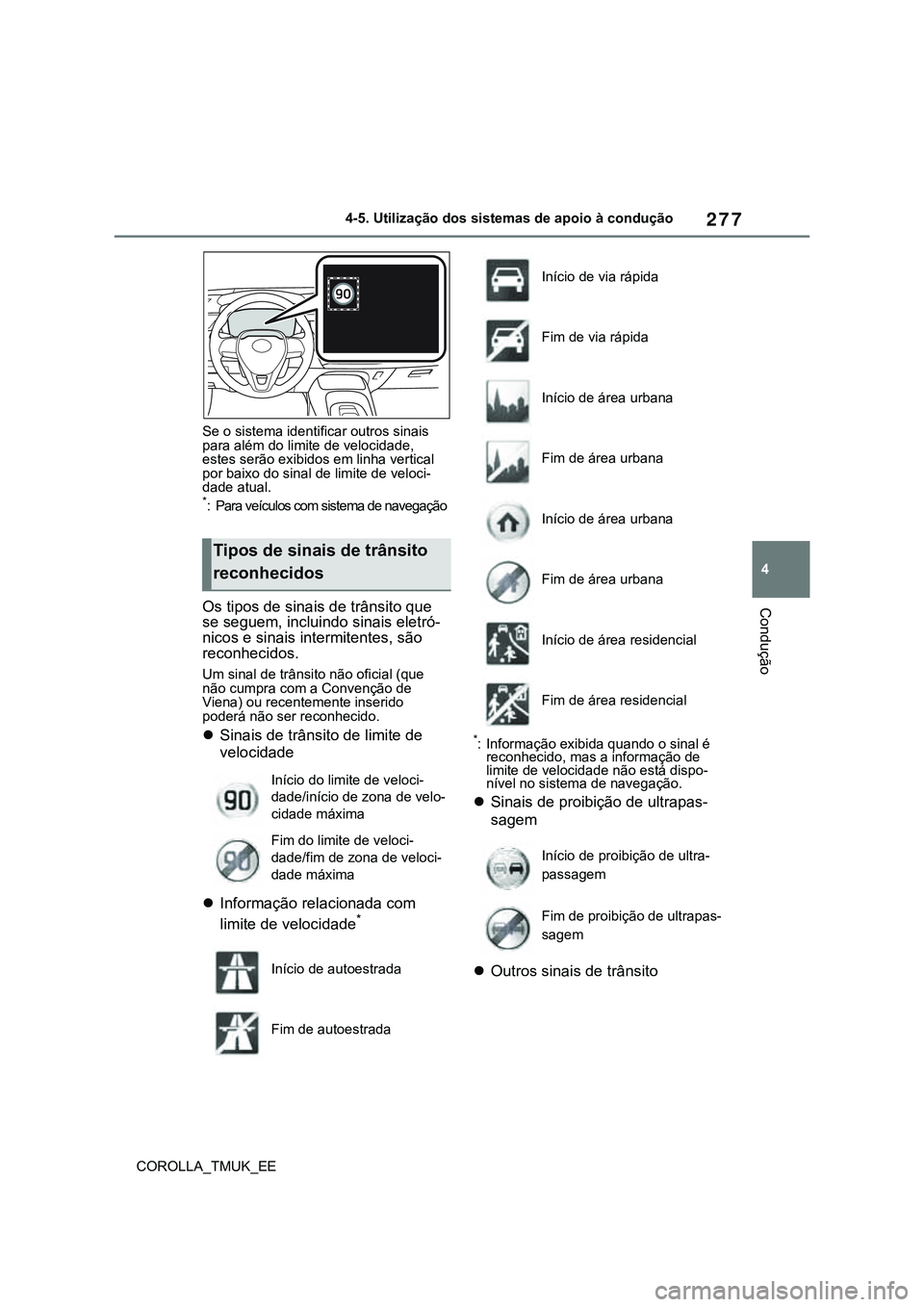

COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Se o sistema identificar outros sinais
para além do limite de velocidade,
estes serão exibidos em linha vertical
por baixo do sinal de limite de veloci-
dade atual.
*: Para veículos com sistema de navegação
Os tipos de sinais de trânsito que
se seguem, incluindo sinais eletró-
nicos e sinais intermitentes, são
reconhecidos.
Um sinal de trânsito não oficial (que
não cumpra com a Convenção de
Viena) ou recentemente inserido
poderá não ser reconhecido.
Sinais de trânsito de limite de
velocidade
Informação relacionada com
limite de velocidade
*
*: Informação exibida quando o sinal é
reconhecido, mas a informação de
limite de velocidade não está dispo-
nível no sistema de navegação.
Sinais de proibição de ultrapas-
sagem
Outros sinais de trânsito
Tipos de sinais de trânsito
reconhecidos
Início do limite de veloci-
dade/início de zona de velo-
cidade máxima
Fim do limite de veloci-
dade/fim de zona de veloci-
dade máxima
Início de autoestrada
Fim de autoestrada
Início de via rápida
Fim de via rápida
Início de área urbana
Fim de área urbana
Início de área urbana
Fim de área urbana
Início de área residencial
Fim de área residencial
Início de proibição de ultra-
passagem
Fim de proibição de ultrapas-
sagem

278

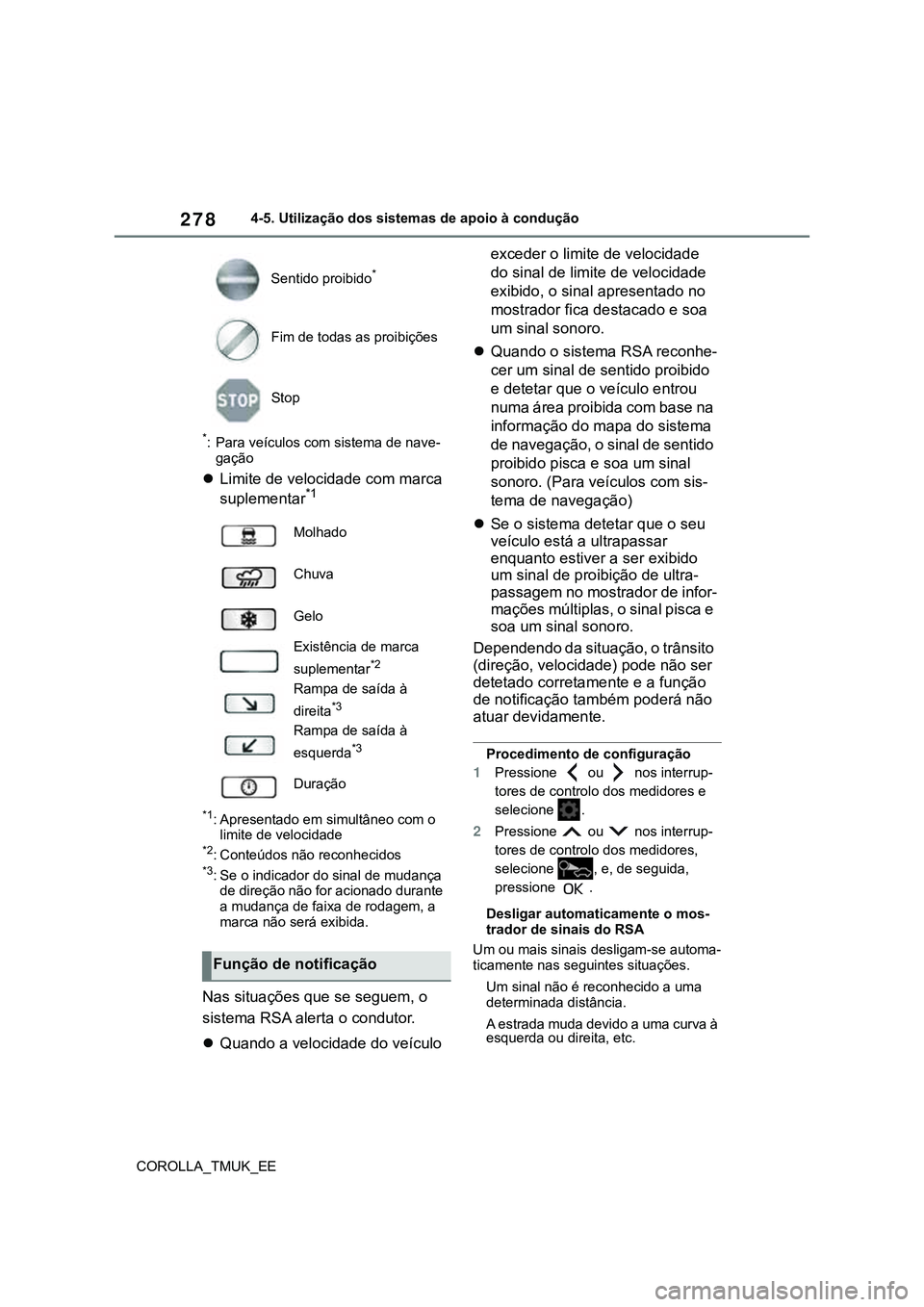

COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
*: Para veículos com sistema de nave-
gação
Limite de velocidade com marca
suplementar*1
*1: Apresentado em simultâneo com o
limite de velocidade
*2: Conteúdos não reconhecidos*3: Se o indicador do sinal de mudança
de direção não for acionado durante
a mudança de faixa de rodagem, a
marca não será exibida.
Nas situações que se seguem, o
sistema RSA alerta o condutor.
Quando a velocidade do veículo exceder o limite de velocidade
do sinal de limite de velocidade
exibido, o sinal apresentado no
mostrador fica destacado e soa
um sinal sonoro.
Quando o sistema RSA reconhe-
cer um sinal de sentido proibido
e detetar que o veículo entrou
numa área proibida com base na
informação do mapa do sistema
de navegação, o sinal de sentido
proibido pisca e soa um sinal
sonoro. (Para veículos com sis-
tema de navegação)
Se o sistema detetar que o seu
veículo está a ultrapassar
enquanto estiver a ser exibido
um sinal de proibição de ultra-
passagem no mostrador de infor-
mações múltiplas, o sinal pisca e
soa um sinal sonoro.
Dependendo da situação, o trânsito
(direção, velocidade) pode não ser
detetado corretamente e a função
de notificação também poderá não
atuar devidamente.
Procedimento de configuração
1Pressione ou nos interrup-
tores de controlo dos medidores e
selecione .
2Pressione ou nos interrup-
tores de controlo dos medidores,
selecione , e, de seguida,
pressione .
Desligar automaticamente o mos-
trador de sinais do RSA
Um ou mais sinais desligam-se automa-
ticamente nas seguintes situações.
Um sinal não é reconhecido a uma
determinada distância.
A estrada muda devido a uma curva à
esquerda ou direita, etc. Sentido proibido
*
Fim de todas as proibições
Stop
Molhado
Chuva
Gelo
Existência de marca
suplementar
*2
Rampa de saída à
direita
*3
Rampa de saída à
esquerda
*3
Duração
Função de notificação
