2019 Hyundai Tucson Hyundai Tucson 2019

7-36
Wartung
4. Ersetzen Sie den Luftfiltereinsatz. 5. Ziehen Sie den Hebel (1) nach oben in die Stellung LOCK.
6. Ziehen Sie den Deckel (2) nach oben, bis die Haken des Deckels
fest in den Aufnahmen (3) sitzen.
7. Vergewissern Sie sich, dass der Deckel richtig sitzt.
Informationen
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie das
Luftfilterelement häufiger als im
Standardwartungsplan spezifiziert.
(siehe „Sonderwartungsplan für
erschwerte Einsatzbedingungen“ in
diesem Kapitel.)
• Fahren Sie niemals ohne Luft -
filtereinsatz, da dies zu über -
mäßigem Motorverschleiß führt.
• Achten Sie beim Ausbauen des Luftfilters darauf, dass keine
Fremdpartikel in den An-
saugtrakt geraten. Andernfalls
können Beschädigungen die
Folge sein.
• Verwenden Sie HYUNDAI Originalteile. Bei Verwendung
von Drittanbieterteilen wird
möglicherweise der Luft-
massenmesser beschädigt.
ANMERKUNG
i
OTL075017OTL075018
TLe GER 7.qxp 6/4/2018 8:38 PM Page 36

7-37
7
Wartung
LUFTFILTER DES KLIMASYSTEMS
Filter prüfen
Wenn das Fahrzeug über einen
längeren Zeitraum in Großstädten
mit hoher Luftverunreinigung oder
auf unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter
häufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter des
Klimasystems selber ersetzen
möchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteile
beschädigen.
Ersetzen Sie den Filter gemäß dem
Wartungsplan.
Installieren Sie den neuen Luftfilter
der Klimaregelung so, dass das
Pfeilsymbol (
↓) nach unten zeigt.
Andernfalls wird die Wirkung der
Klimaregelung möglicherweise
beeinträchtigt und es entstehen
Geräusche.
Filter ersetzen
1. Bauen Sie bei geöffnetem Hand -
schuhfach die Stopfen auf beiden
Seiten aus.
2. Entfernen Sie den Haltegurt (1). 3. Entnehmen Sie den Luftfilterkasten
der Klimaregelung, während Sie auf
die Verriegelung an der rechten
Seite der Abdeckung drücken.
4. Ersetzen Sie den Luftfilter des Klimasystems.
5. Bauen Sie den Filter in der umgekehrten Reihenfolge des
Ausbaus ein.
ANMERKUNG
OTL075019
OTL075020
OTLE075011
OTLE075012
TLe GER 7.qxp 6/4/2018 8:38 PM Page 37

7-38
Wartung

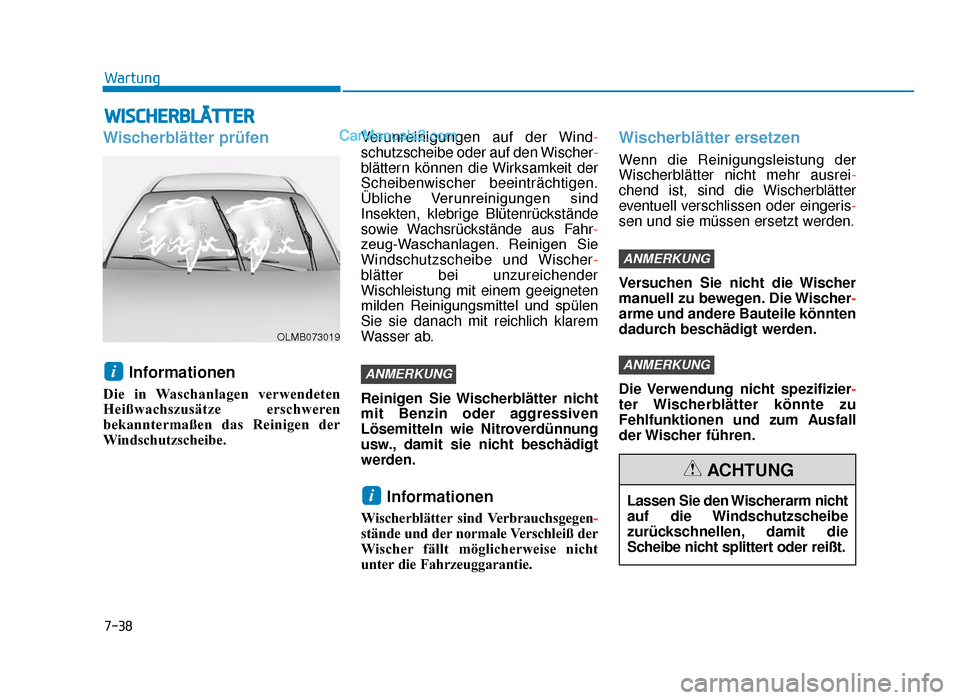

WISCHERBLÄTTER
Wischerblätter prüfenInformationen
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren
bekanntermaßen das Reinigen der
Windschutzscheibe. Verunreinigungen auf der Wind-
schutzscheibe oder auf den Wischer-
blättern können die Wirksamkeit der
Scheibenwischer beeinträchtigen.
Übliche Verunreinigungen sind
Insekten, klebrige Blütenrückstände
sowie Wachsrückstände aus Fahr-
zeug-Waschanlagen. Reinigen Sie
Windschutzscheibe und Wischer
-
blätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen
Sie sie danach mit reichlich klarem
Wasser ab.
Reinigen Sie Wischerblätter nicht
mit Benzin oder aggressiven
Lösemitteln wie Nitroverdünnung
usw., damit sie nicht beschädigt
werden.
Informationen
Wischerblätter sind Verbrauchsgegen-
stände und der normale Verschleiß der
Wischer fällt möglicherweise nicht
unter die Fahrzeuggarantie.
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausrei -
chend ist, sind die Wischerblätter
eventuell verschlissen oder eingeris-
sen und sie müssen ersetzt werden.
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die Wischer -
arme und andere Bauteile könnten
dadurch beschädigt werden.
Die Verwendung nicht spezifizier -
ter Wischerblätter könnte zu
Fehlfunktionen und zum Ausfall
der Wischer führen.
ANMERKUNG
ANMERKUNG
i
ANMERKUNGi
OLMB073019
Lassen Sie den Wischerarm nicht
auf die Windschutzscheibe
zurückschnellen, damit die
Scheibe nicht splittert oder reißt.
ACHTUNG
TLe GER 7.qxp 6/4/2018 8:38 PM Page 38

7-39
7
Wartung

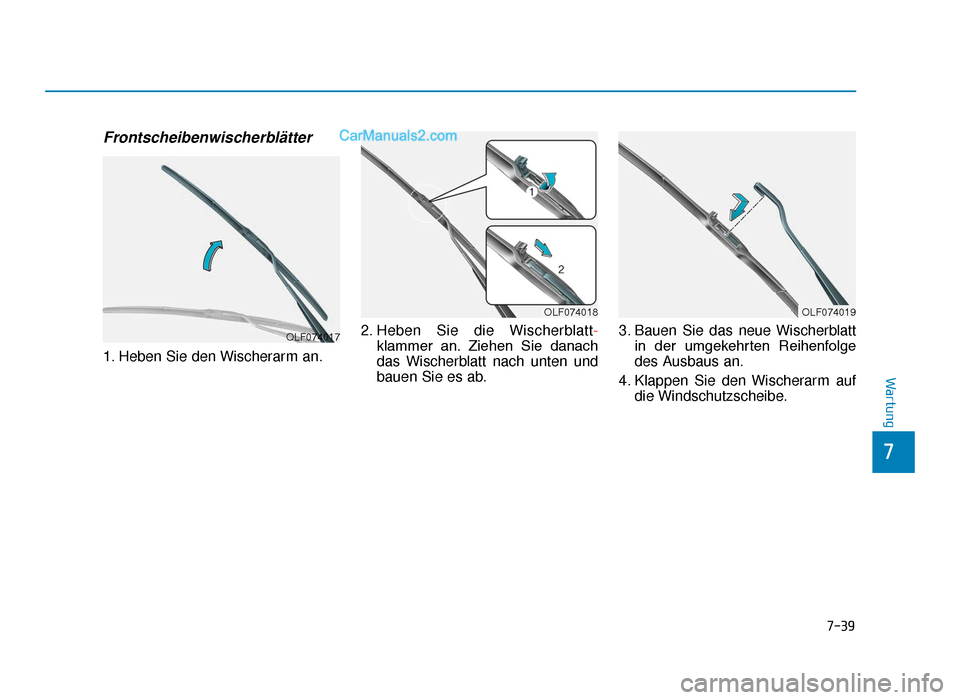

Frontscheibenwischerblätter
1. Heben Sie den Wischerarm an.2. Heben Sie die Wischerblatt
-
klammer an. Ziehen Sie danach
das Wischerblatt nach unten und
bauen Sie es ab. 3. Bauen Sie das neue Wischerblatt
in der umgekehrten Reihenfolge
des Ausbaus an.
4. Klappen Sie den Wischerarm auf die Windschutzscheibe.
OLF074017
OLF074018OLF074019
TLe GER 7.qxp 6/4/2018 8:38 PM Page 39

7-40
Wartung

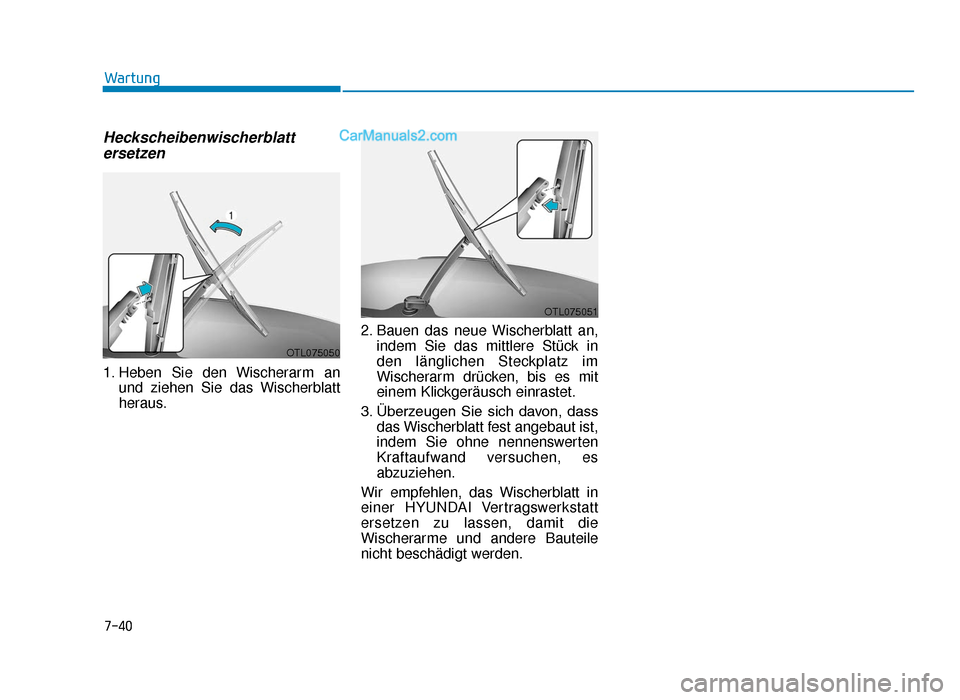

Heckscheibenwischerblattersetzen
1. Heben Sie den Wischerarm an
und ziehen Sie das Wischerblatt
heraus. 2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in
den länglichen Steckplatz im
Wischerarm drücken, bis es mit
einem Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass das Wischerblatt fest angebaut ist,
indem Sie ohne nennenswerten
Kraftaufwand versuchen, es
abzuziehen.
Wir empfehlen, das Wischerblatt in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen, damit die
Wischerarme und andere Bauteile
nicht beschädigt werden.
OTL075050
OTL075051
TLe GER 7.qxp 6/4/2018 8:39 PM Page 40

7-41
7
Wartung

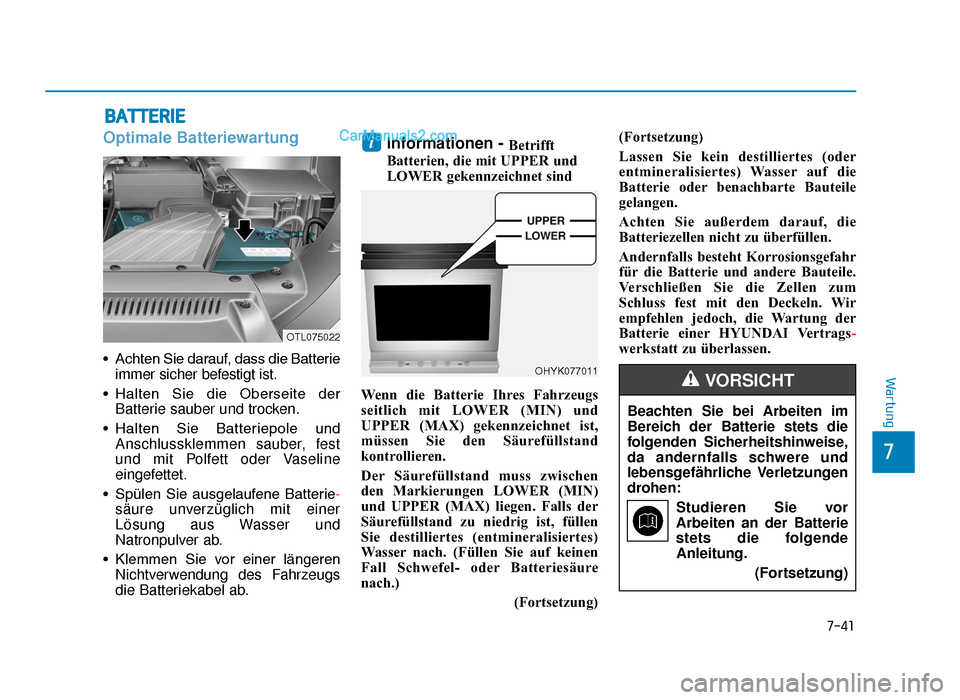

BATTERIE
Optimale Batteriewartung
• Achten Sie darauf, dass die Batterieimmer sicher befestigt ist.
• Halten Sie die Oberseite der Batterie sauber und trocken.
• Halten Sie Batteriepole und Anschlussklemmen sauber, fest
und mit Polfett oder Vaseline
eingefettet.
• Spülen Sie ausgelaufene Batterie- säure unverzüglich mit einer
Lösung aus Wasser und
Natronpulver ab.
• Klemmen Sie vor einer längeren Nichtverwendung des Fahrzeugs
die Batteriekabel ab.
Informationen - Betrifft
Batterien, die mit UPPER und
LOWER gekennzeichnet sind
Wenn die Batterie Ihres Fahrzeugs
seitlich mit LOWER (MIN) und
UPPER (MAX) gekennzeichnet ist,
müssen Sie den Säurefüllstand
kontrollieren.
Der Säurefüllstand muss zwischen
den Markierungen LOWER (MIN)
und UPPER (MAX) liegen. Falls der
Säurefüllstand zu niedrig ist, füllen
Sie destilliertes (entmineralisiertes)
Wasser nach. (Füllen Sie auf keinen
Fall Schwefel- oder Batteriesäure
nach.) (Fortsetzung)(Fortsetzung)
Lassen Sie kein destilliertes (oder
entmineralisiertes) Wasser auf die
Batterie oder benachbarte Bauteile
gelangen.
Achten Sie außerdem darauf, die
Batteriezellen nicht zu überfüllen.
Andernfalls besteht Korrosionsgefahr
für die Batterie und andere Bauteile.
Verschließen Sie die Zellen zum
Schluss fest mit den Deckeln. Wir
empfehlen jedoch, die Wartung der
Batterie einer HYUNDAI Vertrags
-
werkstatt zu überlassen.i
Beachten Sie bei Arbeiten im
Bereich der Batterie stets die
folgenden Sicherheitshinweise,
da andernfalls schwere und
lebensgefährliche Verletzungen
drohen:
Studieren Sie vor
Arbeiten an der Batterie
stets die folgende Anleitung.
(Fortsetzung)
VORSICHT
OTL075022
OHYK077011
TLe GER 7.qxp 6/4/2018 8:39 PM Page 41

7-42
Wartung(Fortsetzung) Tragen Sie eine
Säureschutzbrille.
Halten Sie Feuer und
Funken von der Batterie
fern und rauchen Sie nicht in ihrer Nähe.
Das in jeder Batterie enthaltene Wasserstoff-
gas ist sehr leicht
entzündlich und kann
explodieren, wenn es
entzündet wird.
Halten Sie Batterien von
Kindern fern.
Batterien enthalten stark
ätzende Schwefelsäure.
Lassen Sie keine Säure
an Ihre Augen, Haut oder
Kleidung gelangen. (Fortsetzung)
(Fortsetzung)
Wenn Batteriesäure an Ihre
Augen gelangt, spülen Sie sie
mindestens 15 Minuten lang mit
klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn
Batteriesäure an Ihre Haut
gelangt, waschen Sie die
betroffene Stelle gründlich. Wenn
Sie Schmerzen oder ein
brennendes Gefühl verspüren,
suchen Sie sofort einen Arzt auf.
•Beim Anheben von Batterien
mit Kunststoffgehäuse kann
durch starken Druck auf das
Gehäuse Batteriesäure aus-
treten. Heben Sie Batterien
mit einer Hebevorrichtung an,
oder halten Sie sie beim
Herausheben mit beiden
Händen an gegenüberlie-
genden Ecken fest. (Fortsetzung)
(Fortsetzung)
•Versuchen Sie nicht, Ihr
Fahrzeug mittels Starthilfe zu
starten, wenn die Batterie
eingefroren ist.
•Versuchen Sie niemals, die
Batterie aufzuladen, während
die Batteriekabel angeklemmt
sind.
•Die Elektrik der Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
niemals bei laufendem Motor
oder wenn sich der Start/
Stop-Knopf in der Stellung ON
(EIN) befindet.
•Achten Sie darauf, dass die
Überbrückungskabel (+) und
(-) einander nicht berühren.
Andernfalls kommt es
möglicherweise zu Funkenbil -
dung.
•Beim Überbrücken mit einer
schwachen oder eingefro -
renen Batterie besteht die
Gefahr, dass die Batterie birst
oder explodiert.
TLe GER 7.qxp 6/4/2018 8:39 PM Page 42

7-43
7
Wartung
Informationen
Eine falsch entsorgte Batteriekann umwelt- und gesund -
heitsschädliche Auswirkungen
zur Folge haben. Entsorgen
Sie die Batterie gemäß der vor
Ort geltenden Vorschriften
und Bestimmungen.
Wenn Sie nicht zugelassene
Elektronikgeräte an die Batterie
anklemmen, kann sich die Batterie
entladen. Verwenden Sie keine
Geräte, die nicht zugelassen sind.
Aufkleber Batteriekapazität
❈ Der tatsächlich im Fahrzeug
angebrachte Batterieaufkleber kann
von der Abbildung abweichen.
1. CMF60L-BCI: HYUNDAI Modellbe-
zeichnung der Batterie
2. 12 V: Nennspannung
3. 60Ah(20HR): Nennkapazität (in Amperestunden)
4. 92RC: Nennreservekapazität (in Minuten)
5. 550CCA: Kaltstartstrom in Ampere nach SAE
6. 440A: Kaltstartstrom in Ampere nach EN
ANMERKUNG
i
OLMB073072
■
Beispiel
AGM-Batterie (ausstattungs -
abhängig)
•AGM-Batterien (Absorbent
Glass Matt) sind wartungsfrei.
Wir empfehlen, AGM-Batterien
in einer HYUNDAI Vertrags-
werkstatt instand halten zu
lassen. Verwenden Sie für das
Laden von AGM-Batterien
ausschließlich vollautomati -
sche Batterieladegeräte, die
eigens für AGM-Batterien
konzipiert sind.
•Für das Ersetzen der AGM-
Batterie empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI
Vertragshändler erworben
wurden.
•Öffnen oder entfernen Sie
nicht den Deckel an der
Oberseite der Batterie.
Andernfalls kann Batterie-
säure austreten und zu
schweren Verletzungen
führen.
ACHTUNG
Pb
