2019 Hyundai Tucson Hyundai Tucson 2019

2-44
Sicherheitssysteme Ihres Fahrzeugs
Damit Sie das ISOFIX-System Ihres
Fahrzeug nutzen können, benötigen
Sie einen Kindersitz mit ISOFIX-
Befestigungsvorrichtungen.
Informationen zur Handhabung von
Kindersitzen mit Befestigungsvorrich -
tungen für ISOFIX-Halterungen
erhalten Sie vom Hersteller.
ISOFIX-Halterungen gibt es auf den
äußeren Rücksitzpositionen (links
und rechts). Ihre Lage geht aus der
Abbildung hervor. Versuchen Sie nicht, ein
Kinderrückhaltesystem mit
ISOFIX-Halterungen auf der
mittleren Rücksitzposition zu
befestigen. Für diesen Sitz sind
keine ISOFIX-Halterungen vor
-
handen. Wenn die Halterungen
an den äußeren Sitzen zum
Befestigen eines Kindersitzes
auf dem mittleren Rücksitz
verwendet werden, werden die
Halterungen möglicherweise
beschädigt.
VORSICHT
OLM039035
TLe GER 2.qxp 6/5/2018 2:52 PM Page 44

2-45
Sicherheitssysteme Ihres Fahrzeugs
2
ISOFIX-Halterungen befinden sich
zwischen Sitzlehne und Sitzpolster
der beiden äußeren Rücksitz-
positionen (links und rechts) und
sind mit den Symbolen
gekennzeichnet.
Um die ISOFIX-Halterungen zu ver -
wenden, ziehen Sie am oberen Teil
der Blende der ISOFIX-Halterung.
Einbau von Kindersitzen mittels ISOFIX-System
So installieren Sie einen i-Size- oder
ISOFIX-Kompatiblen Kindersitz auf
einer der beiden äußeren Rücksitz-
positionen:
1. Schieben Sie das Gurtschloss von
den unteren ISOFIX-Halterungen
fort.
2. Räumen Sie alle anderen Dinge aus dem Weg, die eine feste
Verbindung zwischen Kindersitz
und ISOFIX-Halterungen
verhindern könnten.
3. Stellen Sie den Kindersitz auf den Fahrzeugsitz und befestigen Sie
ihn unter Beachtung der Herstel -
leranleitung an den ISOFIX-
Halterungen.
4. Beachten Sie Anweisungen des Kindersitzherstellers, wenn Sie
den Kindersitz einbauen und
die ISOFIX-Halterungen mit den
Befestigungsvorrichtungen am
Kindersitz verbinden.
OTLE035036
Kennzeichnung für
ISOFIX-Halterung
ISOFIX-
Halterung
Beachten Sie die folgenden
Sicherheitshinweise bei der
Benutzung des ISOFIX-
Systems:
•Studieren und beachten Sie
alle mitgelieferten Einbauan-
leitungen Ihres Kinderrück-
haltesystems.
•Schließen Sie alle nicht
benutzten Sicherheitsgurte
auf den Rücksitzen und rollen
Sie das Gurtband so hinter
dem Kind auf, dass es nicht
daran gelangen kann. Wenn
sich das Kind einen
Schultergurt um den Hals legt
und der Gurt sich strafft,
besteht die Gefahr, das das
Kind stranguliert wird.
•Befestigen Sie NIEMALS
mehrere Kindersitze an ein
und derselben Halterung.
Andernfalls besteht die
Gefahr, dass die Halterung
bricht oder sich löst.
(Fortsetzung)
VORSICHT
TLe GER 2.qxp 6/5/2018 2:52 PM Page 45

2-46
Sicherheitssysteme Ihres Fahrzeugs

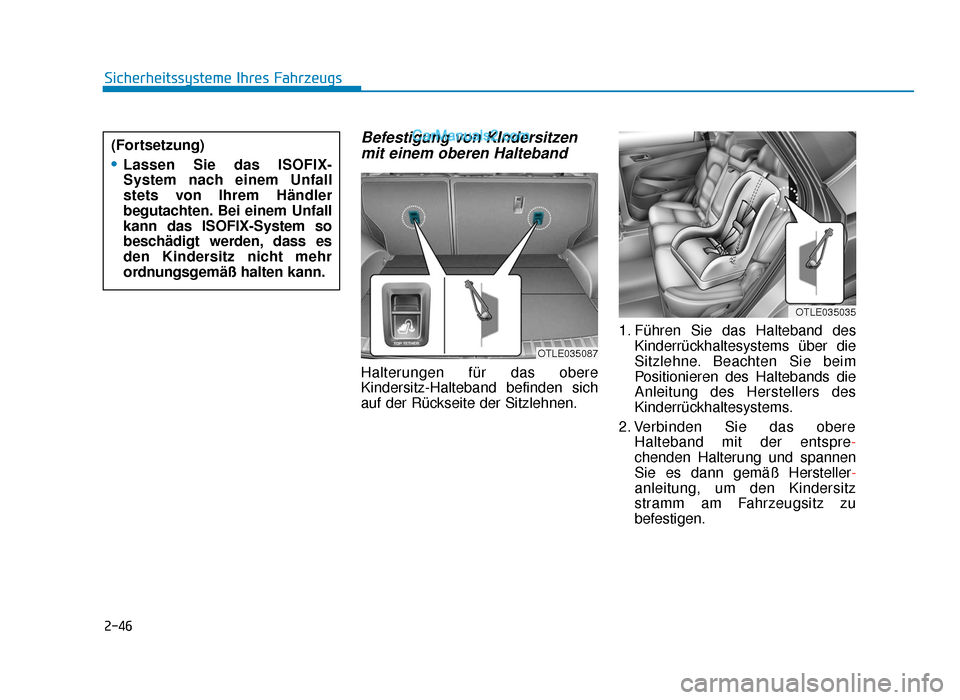

Befestigung von KIndersitzenmit einem oberen Halteband
Halterungen für das obere
Kindersitz-Halteband befinden sich
auf der Rückseite der Sitzlehnen. 1. Führen Sie das Halteband des
Kinderrückhaltesystems über die
Sitzlehne. Beachten Sie beim
Positionieren des Haltebands die
Anleitung des Herstellers des
Kinderrückhaltesystems.
2. Verbinden Sie das obere Halteband mit der entspre-
chenden Halterung und spannen
Sie es dann gemäß Hersteller -
anleitung, um den Kindersitz
stramm am Fahrzeugsitz zu
befestigen.
OTLE035087
OTLE035035
(Fortsetzung)
•Lassen Sie das ISOFIX-
System nach einem Unfall
stets von Ihrem Händler
begutachten. Bei einem Unfall
kann das ISOFIX-System so
beschädigt werden, dass es
den Kindersitz nicht mehr
ordnungsgemäß halten kann.
TLe GER 2.qxp 6/5/2018 2:52 PM Page 46

2-47
Sicherheitssysteme Ihres Fahrzeugs
2

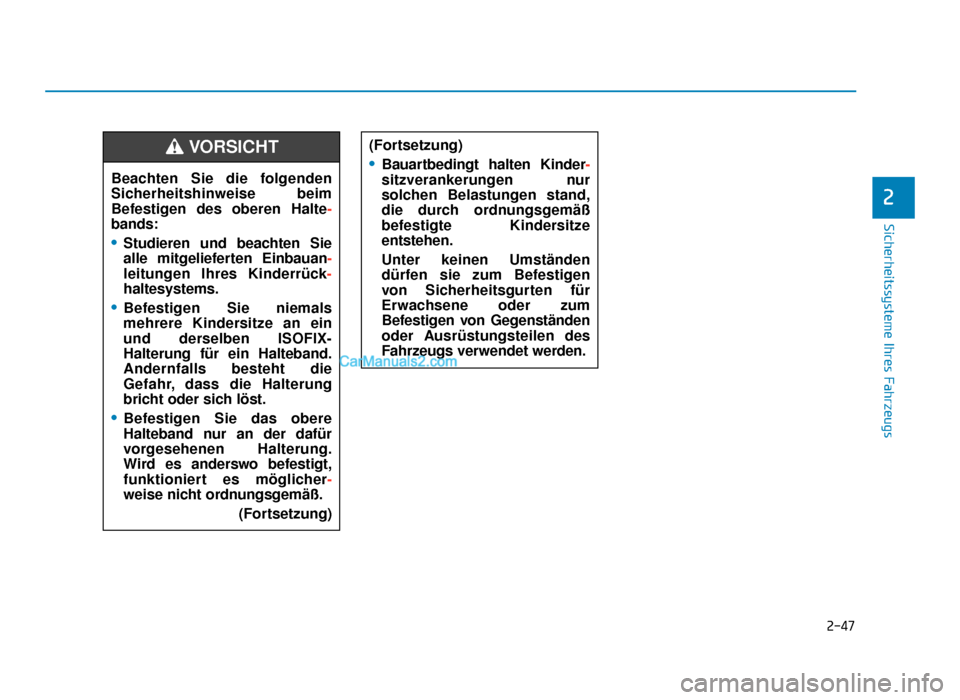

Beachten Sie die folgenden
Sicherheitshinweise beim
Befestigen des oberen Halte-
bands:
•Studieren und beachten Sie
alle mitgelieferten Einbauan-
leitungen Ihres Kinderrück-
haltesystems.
•Befestigen Sie niemals
mehrere Kindersitze an ein
und derselben ISOFIX-
Halterung für ein Halteband.
Andernfalls besteht die
Gefahr, dass die Halterung
bricht oder sich löst.
•Befestigen Sie das obere
Halteband nur an der dafür
vorgesehenen Halterung.
Wird es anderswo befestigt,
funktioniert es möglicher -
weise nicht ordnungsgemäß.
(Fortsetzung)
VORSICHT (Fortsetzung)
•Bauartbedingt halten Kinder -
sitzverankerungen nur
solchen Belastungen stand,
die durch ordnungsgemäß
befestigte Kindersitze
entstehen.
Unter keinen Umständen
dürfen sie zum Befestigen
von Sicherheitsgurten für
Erwachsene oder zum
Befestigen von Gegenständen
oder Ausrüstungsteilen des
Fahrzeugs verwendet werden.
TLe GER 2.qxp 6/5/2018 2:52 PM Page 47

2-48
Sicherheitssysteme Ihres Fahrzeugs
Eignung der einzelnen Sitzpositionen für mit Sicherheitsgurten befestigte Kinderrückhaltesysteme der Kategorie "Universal" laut EU-Bestimmungen
Gewichtsgruppe Größengruppe Kindersitz ISOFIX-Positionen im Fahrzeug
Beifahrer Hinten außen
(Fahrerseite) Hinten außen
(Beifahrerseite) Hinten Mitte
Babytrageschale F
ISO/L1 -X X -
G ISO/L2 -X X -
0 : BIS 10kg EISO/R1 -IL IL -
0+ : BIS 13kg E
ISO/R1 -IL IL -
D ISO/R2 -IL IL -
C ISO/R3 -IL IL -
I : 9 BIS 18kg D
ISO/R2 -IL IL -
C ISO/R3 -IL IL -
B ISO/F2 -IUF + IL IUF + IL -
B1 ISO/F2X -IUF + IL IUF + IL -
A ISO/F3 -IUF + IL IUF + IL -
TLe GER 2.qxp 6/5/2018 2:52 PM Page 48

2-49
Sicherheitssysteme Ihres Fahrzeugs
2
IUF = Geeignet für nach vorn gerichtete ISOFIX-Kindersitz derUniversalkategorie, die für die Verwendung in dieser
Gewichtsgruppe zugelassen sind.
IL = Geeignet für bestimmte ISOFIX Kinderrückhaltesysteme laut beigefügter Liste. Bei diesen ISOFIX Kinderrückhaltesystemen
handelt es sich um solche der Kategorien „fahrzeugspezifisch“,
„eingeschränkt“ oder „semi-universell“.
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Altersgruppe und/oder Größengruppe.
* ISO/R2 und ISO/R3 können nur in der vordersten Beifahrersitzposition installiert werden.
* ISOFIX-Kinderrückhaltesysteme, Größengruppen und Kindersitze. A - ISO/F3: Kleinkind-Rückhaltesystem mit hoher Lehne, nach vorn
gerichtet (Höhe 720 mm)
B - ISO/F2: Kleinkind-Rückhaltesystem mit tiefer Lehne, nach vorn gerichtet (Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem mit tiefer Lehne, zweite Version, Rückseite ausgeformt, nach vorn gerichtet (Höhe 650
mm)
C - ISO/R3: Kleinkind-Rückhaltesystem mit hoher Lehne, nach hinten gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem mit tiefer Lehne, nach hinten gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, nach hinten gerichtet
F - ISO/L1: Nach links gerichtetes Kinderrückhaltesystem (Babytrageschale)
G - ISO/L2: Nach rechts gerichtetes Kinderrückhaltesystem (Babytrageschale)
TLe GER 2.qxp 6/5/2018 2:52 PM Page 49

2-50
Sicherheitssysteme Ihres Fahrzeugs
Kindersitze mit einemDreipunktgurt befestigen
Wenn kein ISOFIX-System
vorhanden ist, müssen alle
Kindersitze mit dem Beckengurtband
eines Dreipunktgurts auf den
Rücksitzen befestigt werden.
Befestigen von Kinderrückhalte -
systemen per Dreipunktgurt
Zum Befestigen eines Kindersitzes
auf den Rücksitzen gehen Sie wie
folgt vor:
1. Platzieren Sie das Kinderrück-
haltesystem auf dem Sitz und
führen Sie den Dreipunktgurt
gemäß Herstelleranleitung um das
Kinderrückhaltesystem herum
oder durch es hindurch.
Vergewissern Sie sich, dass dasGurtband nicht verdreht ist.
Informationen
Beachten Sie bei der Verwendung
des mittleren Sicherheitsgurts der
Rücksitzbank auch den Abschnitt
„Mittlerer Dreipunktgurt der
Rücksitzbank“ in diesem Kapitel.
i
OLMB033044
TLe GER 2.qxp 6/5/2018 2:52 PM Page 50

2-51
Sicherheitssysteme Ihres Fahrzeugs
2
2. Schieben Sie die Schließzungedes Dreipunktgurts in das Gurt -
schloss. Achten Sie auf ein
deutlich vernehmbares Klick -
geräusch.
Informationen
Positionieren Sie die Gurtschlosstaste
so, dass sie im Notfall leicht
erreichbar ist. 3. Ziehen Sie den Gurt möglichst
stramm, indem Sie den Kindersitz
nach unten drücken und dabei das
Schultergurtband aufrollen.
4. Drücken Sie gegen den Kindersitz und ziehen Sie daran, um sich zu
vergewissern, dass der Sicher -
heitsgurt ihn ordnungsgemäß in
Position hält. Um den Kindersitz auszubauen,
drücken Sie die Gurtschlosstaste.
Ziehen Sie den Dreipunktgurt dann
aus der Rückhaltevorrichtung und
lassen Sie ihn vollständig aufrollen.
i
OLMB033045OLMB033046
TLe GER 2.qxp 6/5/2018 2:52 PM Page 51
