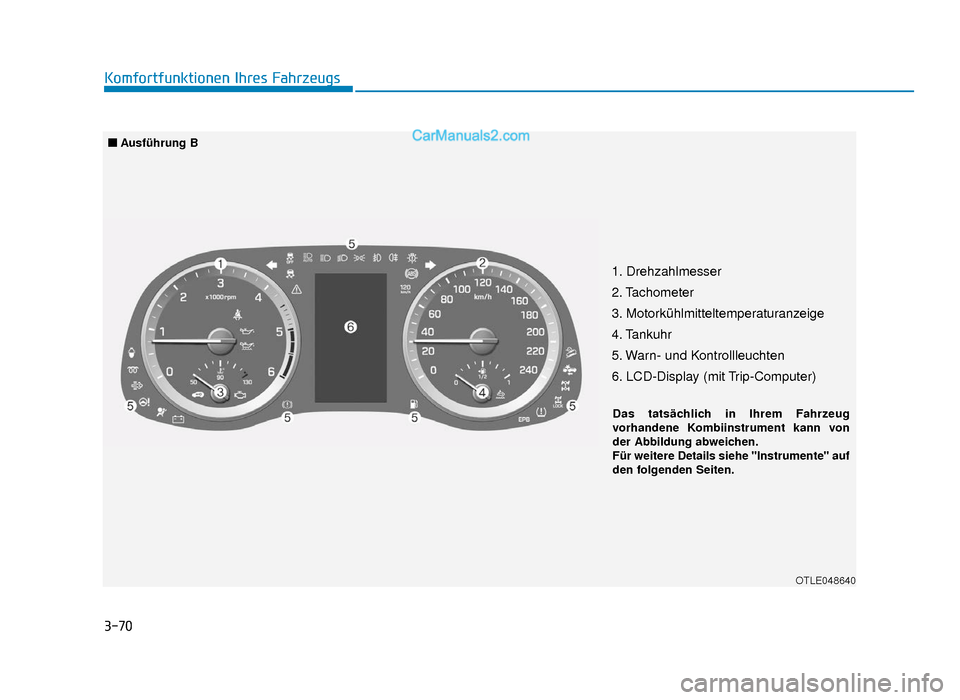

3-70
Komfortfunktionen Ihres Fahrzeugs
1. Drehzahlmesser
2. Tachometer
3. Motorkühlmitteltemperaturanzeige
4. Tankuhr
5. Warn- und Kontrollleuchten
6. LCD-Display (mit Trip-Computer)
OTLE048640
■Ausführung BDas tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
Für weitere Details siehe "Instrumente" auf
den folgenden Seiten.
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 70

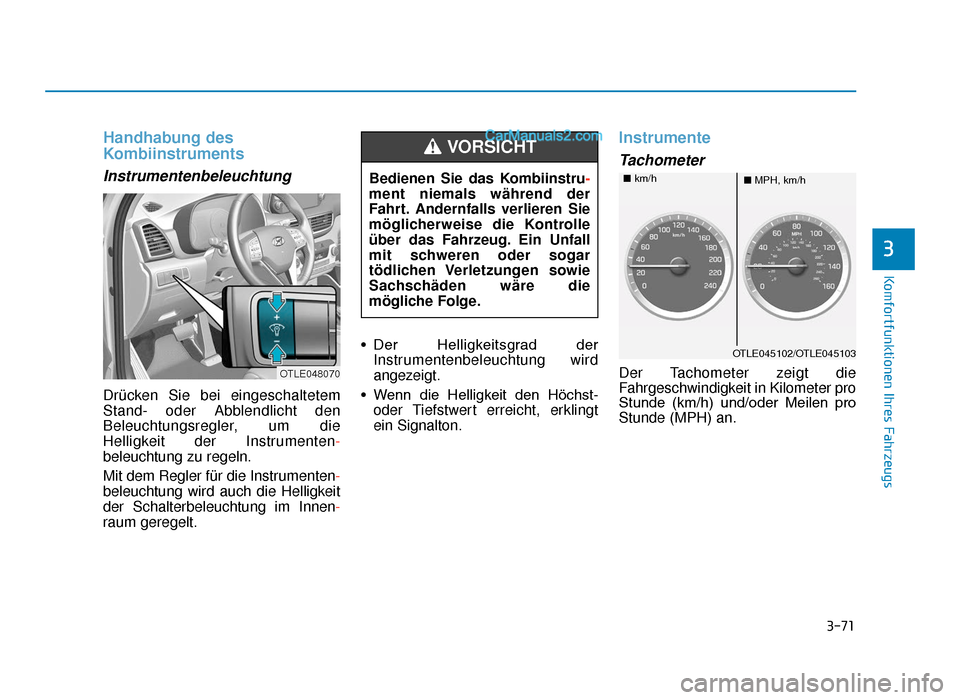

3-71
Komfortfunktionen Ihres Fahrzeugs
3
Handhabung des
Kombiinstruments
Instrumentenbeleuchtung
Drücken Sie bei eingeschaltetem
Stand- oder Abblendlicht den
Beleuchtungsregler, um die
Helligkeit der Instrumenten-
beleuchtung zu regeln.
Mit dem Regler für die Instrumenten-
beleuchtung wird auch die Helligkeit
der Schalterbeleuchtung im Innen -
raum geregelt. • Der Helligkeitsgrad der
Instrumentenbeleuchtung wird
angezeigt.
• Wenn die Helligkeit den Höchst- oder Tiefstwert erreicht, erklingt
ein Signalton.
Instrumente
Tachometer
Der Tachometer zeigt die
Fahrgeschwindigkeit in Kilometer pro
Stunde (km/h) und/oder Meilen pro
Stunde (MPH) an.
Bedienen Sie das Kombiinstru
-
ment niemals während der
Fahrt. Andernfalls verlieren Sie
möglicherweise die Kontrolle
über das Fahrzeug. Ein Unfall
mit schweren oder sogar
tödlichen Verletzungen sowie
Sachschäden wäre die
mögliche Folge.
VORSICHT
OTLE048070
OTLE045102/OTLE045103
■ MPH, km/h
■
km/h
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 71

3-72
Komfortfunktionen Ihres Fahrzeugs
Drehzahlmesser
Der Drehzahlmesser zeigt die
ungefähre Motordrehzahl in Um-
drehungen pro Minute (U/min) an.
Beachten Sie den Drehzahlmesser,
um die geeigneten Schaltpunkte zu
wählen und um das Fahren mit
unter- oder übertourigen Motordreh-
zahlen zu vermeiden.
Lassen Sie die Motordrehzahl
nicht in den ROTEN BEREICH
gelangen. Andernfalls drohen
schwere Motorschäden.
Motorkühlmittel- Temperaturanzeige
Dieses Instrument zeigt die
Temperatur des Motorkühlmittels an,
wenn sich der Zündschalter in der
Stellung ON (EIN) befindet. Wenn die Temperaturanzeige über
den normalen Bereich hinaus
Richtung "130" oder "H" ansteigt,
deutet dies auf eine Überhitzung
hin, die zu einem Motorschaden
führen kann.
Fahren Sie nicht weiter, wenn der
Motor überhitzt ist. Wenn der
Motor zu heiß wird, studieren Sie
den Abschnitt "Wenn der Motor zu
heiß wird" in Kapitel 6.
ANMERKUNG
ANMERKUNG
OTLE045107/OTLE045104
■
Diesel
■
Benziner
OTLE045105
■Außer Europa■ Europa
Nehmen Sie niemals den
Kühlerverschlussdeckel ab,
wenn der Motor heiß ist. Das
Motorkühlmittel steht unter
Druck und kann schwere Ver -
brühungen verursachen. Warten
Sie, bis der Motor abgekühlt ist,
bevor Sie Kühlmittel in den
Ausgleichsbehälter einfüllen.
VORSICHT
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 72

3-73
Komfortfunktionen Ihres Fahrzeugs
3
Tankuhr
Dieses Instrument zeigt den
ungefähren Tankinhalt an.
Informationen
• Angaben zur Größe des Kraftstoff-tanks finden Sie in Kapitel 8.
• Die Tankuhr wird durch eine Warnleuchte ergänzt, die auf-
leuchtet, wenn der Tank fast leer ist.
• Auf Gefällestrecken oder in Kurven schwankt die Nadel der Tankuhr
möglicherweise oder die Tank -
warnleuchte leuchtet früher auf als
sonst. Der Grund dafür sind
Bewegungen des im Tank
enthaltenen Kraftstoffs.
Fahren Sie nach Möglichkeit nicht
mit sehr wenig Tankinhalt. Wenn
dem Fahrzeug der Kraftstoff
ausgeht, kann dies Fehlzün-
dungen verursachen, die den
Katalysator beschädigen.
ANMERKUNG
i
OTLE045106
■Außer Europa■ Europa
Wenn dem Fahrzeug der Kraft -
stoff ausgeht, kann es für die
Fahrzeuginsassen gefährlich
werden.
Halten Sie unbedingt an und
tanken Sie nach, sobald die
Tankwarnleuchte aufleuchtet
oder die Tankuhr sich der
Markierung "0" oder "E" (Empty
= leer) nähert.
VORSICHT
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 73

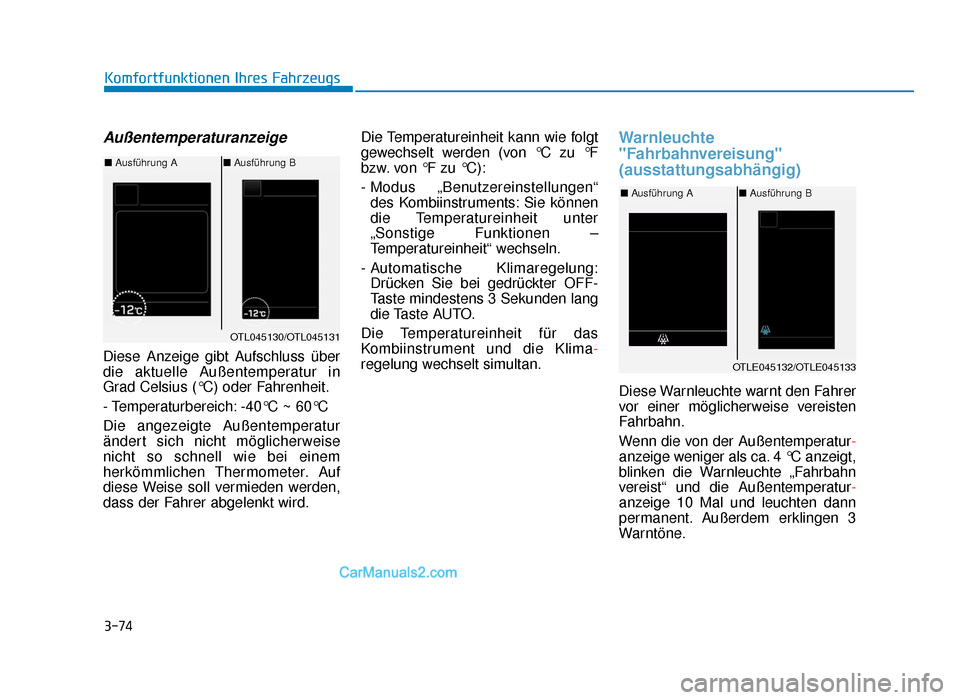

3-74
Komfortfunktionen Ihres Fahrzeugs
Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über
die aktuelle Außentemperatur in
Grad Celsius (°C) oder Fahrenheit.
- Temperaturbereich: -40°C ~ 60°C
Die angezeigte Außentemperatur
ändert sich nicht möglicherweise
nicht so schnell wie bei einem
herkömmlichen Thermometer. Auf
diese Weise soll vermieden werden,
dass der Fahrer abgelenkt wird.Die Temperatureinheit kann wie folgt
gewechselt werden (von °C zu °F
bzw. von °F zu °C):
- Modus „Benutzereinstellungen“
des Kombiinstruments: Sie können
die Temperatureinheit unter
„Sonstige Funktionen –
Temperatureinheit“ wechseln.
- Automatische Klimaregelung: Drücken Sie bei gedrückter OFF-
Taste mindestens 3 Sekunden lang
die Taste AUTO.
Die Temperatureinheit für das
Kombiinstrument und die Klima-
regelung wechselt simultan.
Warnleuchte
"Fahrbahnvereisung"
(ausstattungsabhängig)
Diese Warnleuchte warnt den Fahrer
vor einer möglicherweise vereisten
Fahrbahn.
Wenn die von der Außentemperatur -
anzeige weniger als ca. 4 °C anzeigt,
blinken die Warnleuchte „Fahrbahn
vereist“ und die Außentemperatur -
anzeige 10 Mal und leuchten dann
permanent. Außerdem erklingen 3
Warntöne.
OTL045130/OTL045131
■ Ausführung A ■Ausführung B
OTLE045132/OTLE045133
■Ausführung A ■Ausführung B
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 74

3-75
Komfortfunktionen Ihres Fahrzeugs
3
Informationen
Wenn die Warnleuchte "Fahrbahn
vereist" während der Fahrt auf-
leuchtet, sollten Sie ihre Fahrweise
mäßigen und heftiges Beschleunigen,
plötzliche Bremsmanöver und
extreme Lenkbewegungen nach
Möglichkeit vermeiden.
Ganganzeige
Fahrstufenanzeige Automatikgetriebe(ausstattungsabhängig)
Diese Anzeige zeigt die Stellung des
Wählhebels an.
• Parken: P
• Rückwärtsgang: R
• Neutral (Leerlauf): N
• Drive (Fahren): D
• Sportmodus:
- 1,2,3,4,5,6 (6-Gang-Getriebe)
- 1,2,3,4,5,6,7,8 (8-Gang-Getriebe)
FahrstufenanzeigeDoppelkupplungsgetriebe(ausstattungsabhängig)
Diese Anzeige gibt Aufschluss über
die Wählhebelstellung.
• Parken: P
• Rückwärtsgang: R
• Neutral (Leerlauf): N
• Drive (Fahren): D
• Sportmodus: D1, D2, D3, D4, D5,
D6, D7
i
OTL045132/OTL045133
■Ausführung A ■Ausführung B
OTLE045136/OTLE045137
■Ausführung A ■Ausführung B
TLe GER 3a(-126).qxp 6/4/2018 8:23 PM Page 75

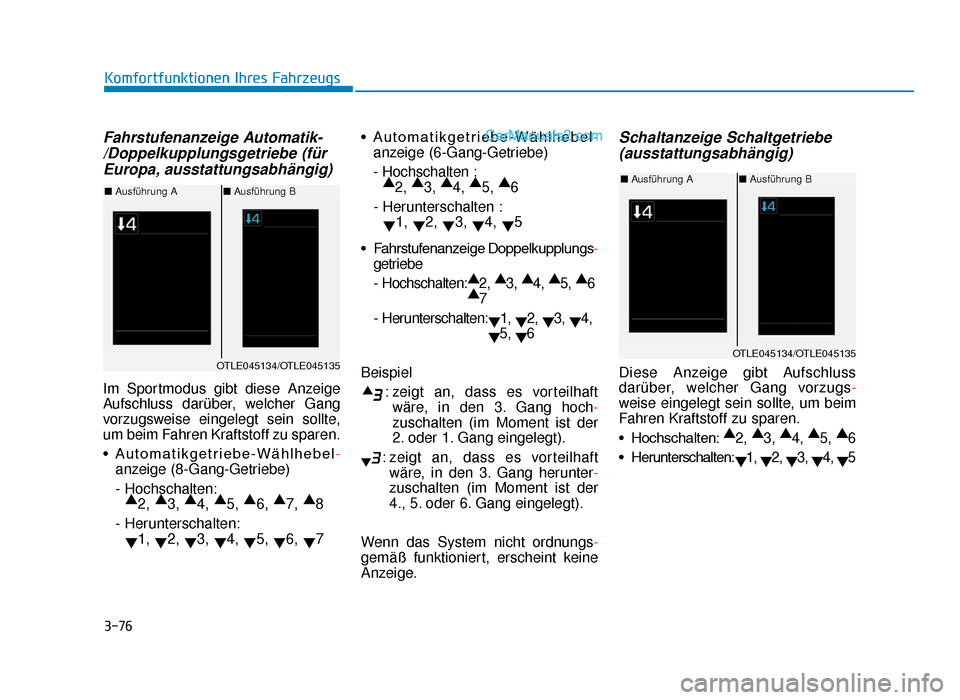

3-76
Komfortfunktionen Ihres Fahrzeugs
Fahrstufenanzeige Automatik-/Doppelkupplungsgetriebe (fürEuropa, ausstattungsabhängig)
Im Sportmodus gibt diese Anzeige
Aufschluss darüber, welcher Gang
vorzugsweise eingelegt sein sollte,
um beim Fahren Kraftstoff zu sparen.
• Automatikgetriebe-Wählhebel -
anzeige (8-Gang-Getriebe)
- Hochschalten: ▲ 2, ▲
3, ▲
4, ▲
5, ▲
6, ▲
7, ▲
8
- Herunterschalten:
▼ 1,
▼2,
▼3,
▼4,
▼5,
▼6,
▼7 • Automatikgetriebe-Wählhebel
-
anzeige (6-Gang-Getriebe)
- Hochschalten : ▲ 2, ▲
3, ▲
4, ▲
5, ▲
6
- Herunterschalten :
▼ 1,
▼2,
▼3,
▼4,
▼5
• Fahrstufenanzeige Doppelkupplungs -
getriebe
- Hochschalten: ▲
2, ▲
3, ▲
4, ▲
5, ▲
6
▲ 7
- Herunterschalten: ▼1,
▼2,
▼3,
▼4,
▼ 5,
▼6
Beispiel : zeigt an, dass es vorteilhaftwäre, in den 3. Gang hoch -
zuschalten (im Moment ist der
2. oder 1. Gang eingelegt).
: zeigt an, dass es vorteilhaft wäre, in den 3. Gang herunter -
zuschalten (im Moment ist der
4., 5. oder 6. Gang eingelegt).
Wenn das System nicht ordnungs-
gemäß funktioniert, erscheint keine
Anzeige.
Schaltanzeige Schaltgetriebe (ausstattungsabhängig)
Diese Anzeige gibt Aufschluss
darüber, welcher Gang vorzugs -
weise eingelegt sein sollte, um beim
Fahren Kraftstoff zu sparen.
• Hochschalten: ▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Herunterschalten: ▼1,
▼2,
▼3,
▼4,
▼5OTLE045134/OTLE045135
■
Ausführung A ■Ausführung B
OTLE045134/OTLE045135
■Ausführung A ■Ausführung B
TLe GER 3a(-126).qxp 6/4/2018 8:23 PM Page 76

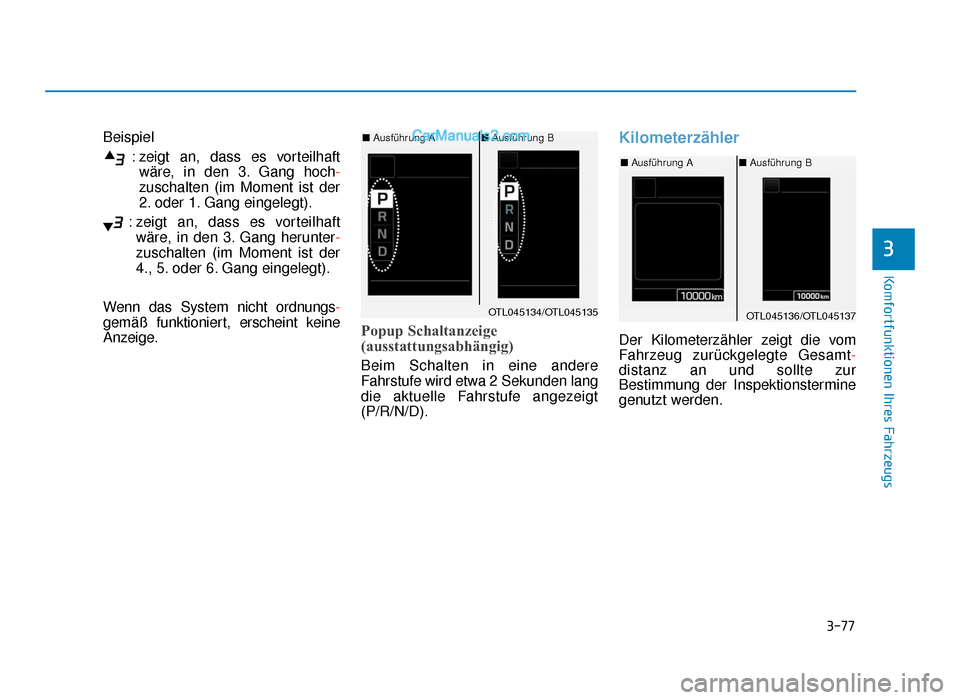

3-77
Komfortfunktionen Ihres Fahrzeugs
3
Beispiel: zeigt an, dass es vorteilhaftwäre, in den 3. Gang hoch-
zuschalten (im Moment ist der
2. oder 1. Gang eingelegt).
: zeigt an, dass es vorteilhaft wäre, in den 3. Gang herunter -
zuschalten (im Moment ist der
4., 5. oder 6. Gang eingelegt).
Wenn das System nicht ordnungs-
gemäß funktioniert, erscheint keine
Anzeige.
Popup Schaltanzeige
(ausstattungsabhängig)
Beim Schalten in eine andere
Fahrstufe wird etwa 2 Sekunden lang
die aktuelle Fahrstufe angezeigt
(P/R/N/D).
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegte Gesamt-
distanz an und sollte zur
Bestimmung der Inspektionstermine
genutzt werden.
OTL045134/OTL045135
■ Ausführung A ■Ausführung B
OTL045136/OTL045137
■Ausführung A ■Ausführung B
