2019 Hyundai Tucson Hyundai Tucson 2019

❈Vermischen Sie die Harnstoff-
lösung auf keinen Fall mit
Zusätzen oder Wasser. Dadurch
könnten Fremdpartikel in den
Harnstoffbehälter gelangen. In
diesem Fall drohen erhebliche
Leistungseinbußen und ver -
schiedene Fehlfunktionen.
❈ Verwenden Sie ausschließlich
Harnstofflösung nach ISO
22241. Bei Verwendung nicht
freigegebener Harnstofflösungen
drohen erhebliche Leistungs -
einbußen und verschiedene
Fehlfunktionen.
4. Drehen Sie den Deckel des Harnstoffbehälters im Uhr-
zeigersinn, um ihn festzuschrau-
ben.
Harnstofflösung tanken: Etwa alle
6.000 km (Der Harnstoffverbrauch
richtet sich nach dem Streckenprofil,
nach der Fahrweise und nach
äußeren Einflüssen.)
❈ Nach der Harnstoffinjektion dauert
es eine Weile, bis die Anzeigen
aktualisiert sind.
7-116
Wartung
•Setzen Sie das DPF-System
keiner Gewalteinwirkung aus.
Andernfalls wird möglicher -
weise der Katalysator im
Inneren des DPF-Systems
beschädigt.
•Nehmen Sie keine Ver -
änderungen am DPF-System
vor, indem Sie das Auspuffrohr
verlängern oder anders
verlegen. Andernfalls wird die
DPF-Funktion möglicherweise
beeinträchtigt.
•Vermeiden Sie es, mit dem
Wasser in Berührung zu
kommen, das aus dem
Auspuffrohr läuft. Das Wasser
ist leicht säurehaltig und
schadet der Haut. Bei
Berührung gründlich
waschen.
(Fortsetzung)
VORSICHT (Fortsetzung)
•Jede Veränderung am DPF-
System kann zu System -
störungen führen. Das DPF-
System wird von einer
komplizierten Vorrichtung
gesteuert.
•Lassen Sie das DPF-System
vor der Durchführung von
Wartungsarbeiten zunächst
abkühlen. Andernfalls drohen
Verbrennungen der Haut.
•Tanken Sie nur die
spezifizierte Harnstofflösung,
wenn ihr Fahrzeug mit einer
Harnstoffanlage ausgestattet
ist.
•Nach dem Ausschalten der
Zündung arbeitet die
Harnstoffanlage (Harnstoff-
düse, Harnstoffpumpe und
DCU) noch etwa 2 Minuten
weiter, um den verbleibenden
Harnstoff zu beseitigen.
(Fortsetzung)
TLe GER 7.qxp 6/4/2018 8:45 PM Page 116

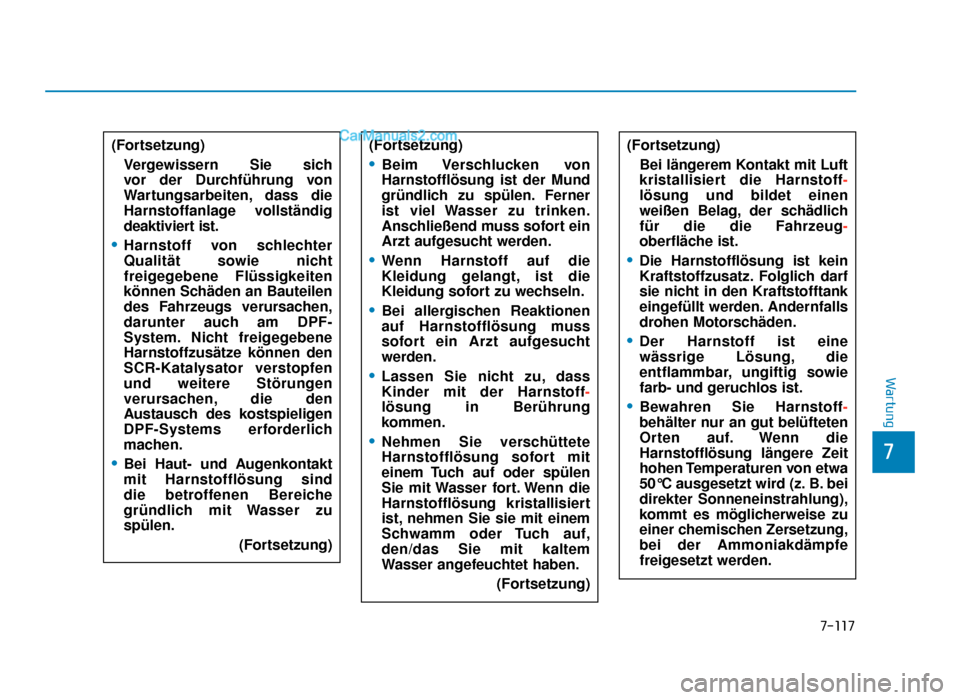

7-117
7
Wartung
(Fortsetzung)Vergewissern Sie sich
vor der Durchführung von
Wartungsarbeiten, dass die
Harnstoffanlage vollständig
deaktiviert ist.
•Harnstoff von schlechter
Qualität sowie nicht
freigegebene Flüssigkeiten
können Schäden an Bauteilen
des Fahrzeugs verursachen,
darunter auch am DPF-
System. Nicht freigegebene
Harnstoffzusätze können den
SCR-Katalysator verstopfen
und weitere Störungen
verursachen, die den
Austausch des kostspieligen
DPF-Systems erforderlich
machen.
•Bei Haut- und Augenkontakt
mit Harnstofflösung sind
die betroffenen Bereiche
gründlich mit Wasser zu
spülen. (Fortsetzung)
(Fortsetzung)
•Beim Verschlucken von
Harnstofflösung ist der Mund
gründlich zu spülen. Ferner
ist viel Wasser zu trinken.
Anschließend muss sofort ein
Arzt aufgesucht werden.
•Wenn Harnstoff auf die
Kleidung gelangt, ist die
Kleidung sofort zu wechseln.
•Bei allergischen Reaktionen
auf Harnstofflösung muss
sofort ein Arzt aufgesucht
werden.
•Lassen Sie nicht zu, dass
Kinder mit der Harnstoff-
lösung in Berührung
kommen.
•Nehmen Sie verschüttete
Harnstofflösung sofort mit
einem Tuch auf oder spülen
Sie mit Wasser fort. Wenn die
Harnstofflösung kristallisiert
ist, nehmen Sie sie mit einem
Schwamm oder Tuch auf,
den/das Sie mit kaltem
Wasser angefeuchtet haben.(Fortsetzung)
(Fortsetzung)Bei längerem Kontakt mit Luft
kristallisiert die Harnstoff-
lösung und bildet einen
weißen Belag, der schädlich
für die die Fahrzeug-
oberfläche ist.
•Die Harnstofflösung ist kein
Kraftstoffzusatz. Folglich darf
sie nicht in den Kraftstofftank
eingefüllt werden. Andernfalls
drohen Motorschäden.
•Der Harnstoff ist eine
wässrige Lösung, die
entflammbar, ungiftig sowie
farb- und geruchlos ist.
•Bewahren Sie Harnstoff-
behälter nur an gut belüfteten
Orten auf. Wenn die
Harnstofflösung längere Zeit
hohen Temperaturen von etwa
50°C ausgesetzt wird (z. B. bei
direkter Sonneneinstrahlung),
kommt es möglicherweise zu
einer chemischen Zersetzung,
bei der Ammoniakdämpfe
freigesetzt werden.
TLe GER 7.qxp 6/4/2018 8:45 PM Page 117

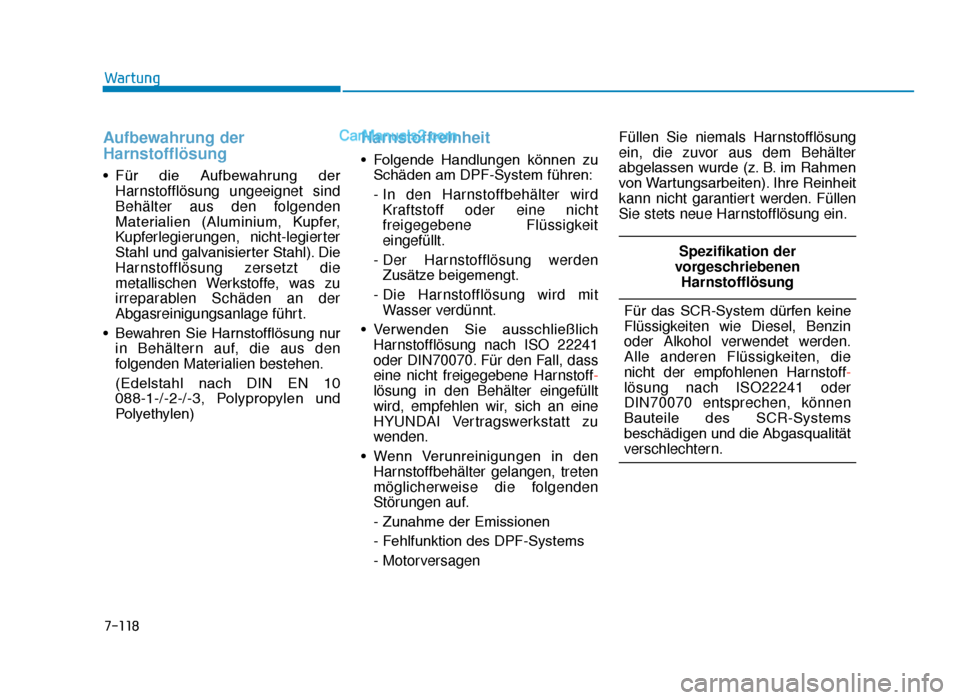

Aufbewahrung der
Harnstofflösung
• Für die Aufbewahrung derHarnstofflösung ungeeignet sind
Behälter aus den folgenden
Materialien (Aluminium, Kupfer,
Kupferlegierungen, nicht-legierter
Stahl und galvanisierter Stahl). Die
Harnstofflösung zersetzt die
metallischen Werkstoffe, was zu
irreparablen Schäden an der
Abgasreinigungsanlage führt.
• Bewahren Sie Harnstofflösung nur in Behältern auf, die aus den
folgenden Materialien bestehen.
(Edelstahl nach DIN EN 10
088-1-/-2-/-3, Polypropylen und
Polyethylen)
Harnstoffreinheit
• Folgende Handlungen können zuSchäden am DPF-System führen:
- In den Harnstoffbehälter wirdKraftstoff oder eine nicht
freigegebene Flüssigkeit
eingefüllt.
- Der Harnstofflösung werden Zusätze beigemengt.
- Die Harnstofflösung wird mit Wasser verdünnt.
• Verwenden Sie ausschließlich Harnstofflösung nach ISO 22241
oder DIN70070. Für den Fall, dass
eine nicht freigegebene Harnstoff-
lösung in den Behälter eingefüllt
wird, empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
• Wenn Verunreinigungen in den Harnstoffbehälter gelangen, treten
möglicherweise die folgenden
Störungen auf.
- Zunahme der Emissionen
- Fehlfunktion des DPF-Systems
- Motorversagen Füllen Sie niemals Harnstofflösung
ein, die zuvor aus dem Behälter
abgelassen wurde (z. B. im Rahmen
von Wartungsarbeiten). Ihre Reinheit
kann nicht garantiert werden. Füllen
Sie stets neue Harnstofflösung ein.
7-118
Wartung
Spezifikation der
vorgeschriebenen Harnstofflösung
Für das SCR-System dürfen keine
Flüssigkeiten wie Diesel, Benzin
oder Alkohol verwendet werden.
Alle anderen Flüssigkeiten, die
nicht der empfohlenen Harnstoff -
lösung nach ISO22241 oder
DIN70070 entsprechen, können
Bauteile des SCR-Systems
beschädigen und die Abgasqualität
verschlechtern.
TLe GER 7.qxp 6/4/2018 8:45 PM Page 118

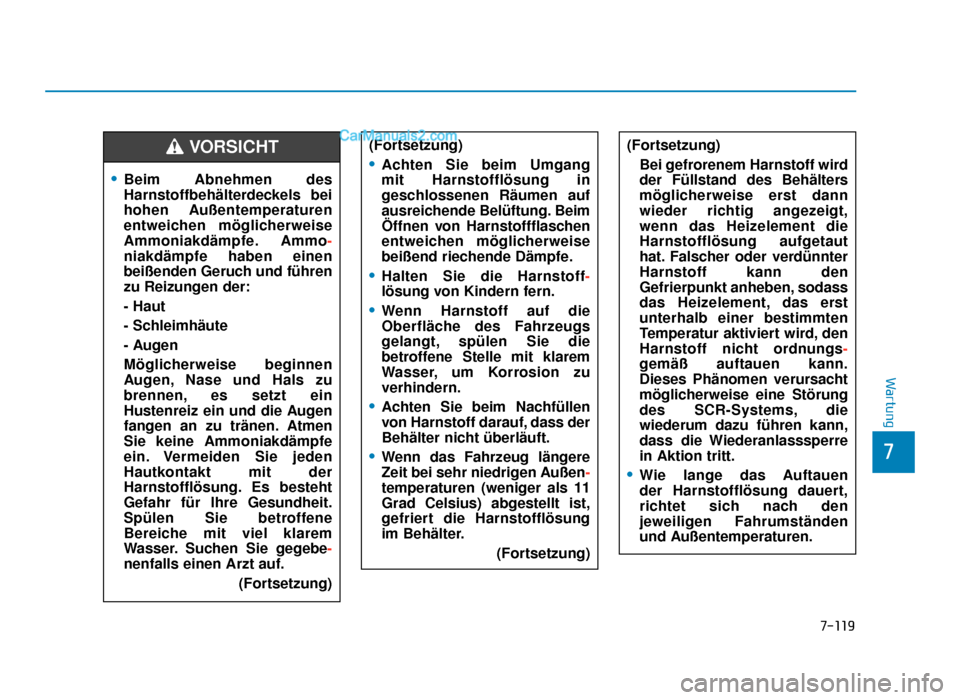

7-119
7
Wartung
•Beim Abnehmen des
Harnstoffbehälterdeckels bei
hohen Außentemperaturen
entweichen möglicherweise
Ammoniakdämpfe. Ammo-
niakdämpfe haben einen
beißenden Geruch und führen
zu Reizungen der:
- Haut
- Schleimhäute
- Augen
Möglicherweise beginnen
Augen, Nase und Hals zu
brennen, es setzt ein
Hustenreiz ein und die Augen
fangen an zu tränen. Atmen
Sie keine Ammoniakdämpfe
ein. Vermeiden Sie jeden
Hautkontakt mit der
Harnstofflösung. Es besteht
Gefahr für Ihre Gesundheit.
Spülen Sie betroffene
Bereiche mit viel klarem
Wasser. Suchen Sie gegebe-
nenfalls einen Arzt auf.
(Fortsetzung)
VORSICHT (Fortsetzung)
•Achten Sie beim Umgang
mit Harnstofflösung in
geschlossenen Räumen auf
ausreichende Belüftung. Beim
Öffnen von Harnstoffflaschen
entweichen möglicherweise
beißend riechende Dämpfe.
•Halten Sie die Harnstoff-
lösung von Kindern fern.
•Wenn Harnstoff auf die
Oberfläche des Fahrzeugs
gelangt, spülen Sie die
betroffene Stelle mit klarem
Wasser, um Korrosion zu
verhindern.
•Achten Sie beim Nachfüllen
von Harnstoff darauf, dass der
Behälter nicht überläuft.
•Wenn das Fahrzeug längere
Zeit bei sehr niedrigen Außen -
temperaturen (weniger als 11
Grad Celsius) abgestellt ist,
gefriert die Harnstofflösung
im Behälter.
(Fortsetzung)
(Fortsetzung)Bei gefrorenem Harnstoff wird
der Füllstand des Behälters
möglicherweise erst dann
wieder richtig angezeigt,
wenn das Heizelement die
Harnstofflösung aufgetaut
hat. Falscher oder verdünnter
Harnstoff kann den
Gefrierpunkt anheben, sodass
das Heizelement, das erst
unterhalb einer bestimmten
Temperatur aktiviert wird, den
Harnstoff nicht ordnungs -
gemäß auftauen kann.
Dieses Phänomen verursacht
möglicherweise eine Störung
des SCR-Systems, die
wiederum dazu führen kann,
dass die Wiederanlasssperre
in Aktion tritt.
•Wie lange das Auftauen
der Harnstofflösung dauert,
richtet sich nach den
jeweiligen Fahrumständen
und Außentemperaturen.
TLe GER 7.qxp 6/4/2018 8:45 PM Page 119

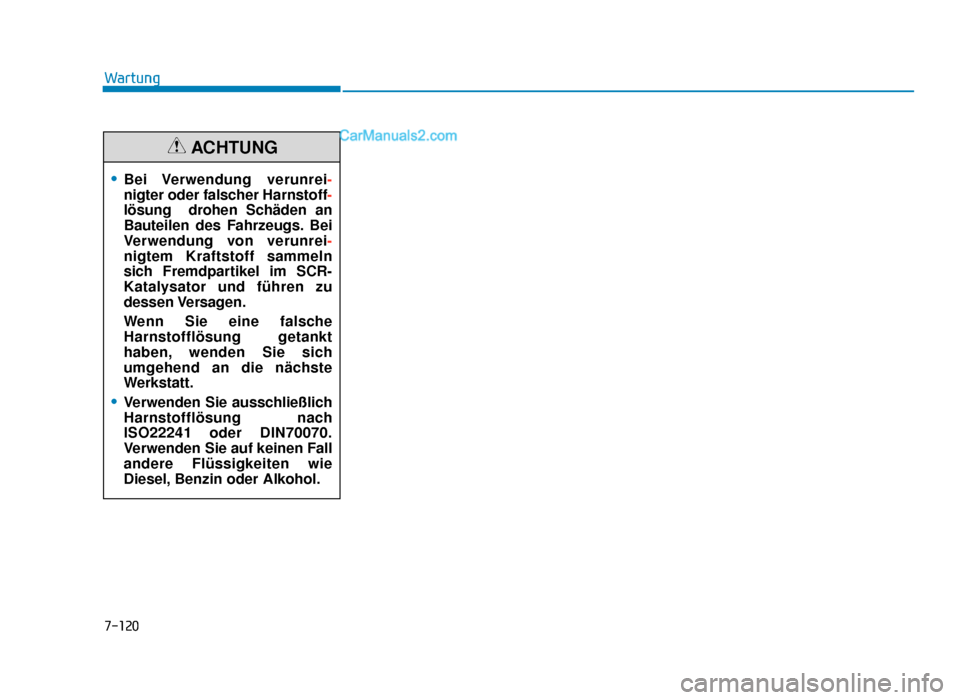

7-120
Wartung
•Bei Verwendung verunrei-
nigter oder falscher Harnstoff-
lösung drohen Schäden an
Bauteilen des Fahrzeugs. Bei
Verwendung von verunrei-
nigtem Kraftstoff sammeln
sich Fremdpartikel im SCR-
Katalysator und führen zu
dessen Versagen.
Wenn Sie eine falsche
Harnstofflösung getankt
haben, wenden Sie sich
umgehend an die nächste
Werkstatt.
•Verwenden Sie ausschließlich
Harnstofflösung nach
ISO22241 oder DIN70070.
Verwenden Sie auf keinen Fall
andere Flüssigkeiten wie
Diesel, Benzin oder Alkohol.
ACHTUNG
TLe GER 7.qxp 6/4/2018 8:45 PM Page 120

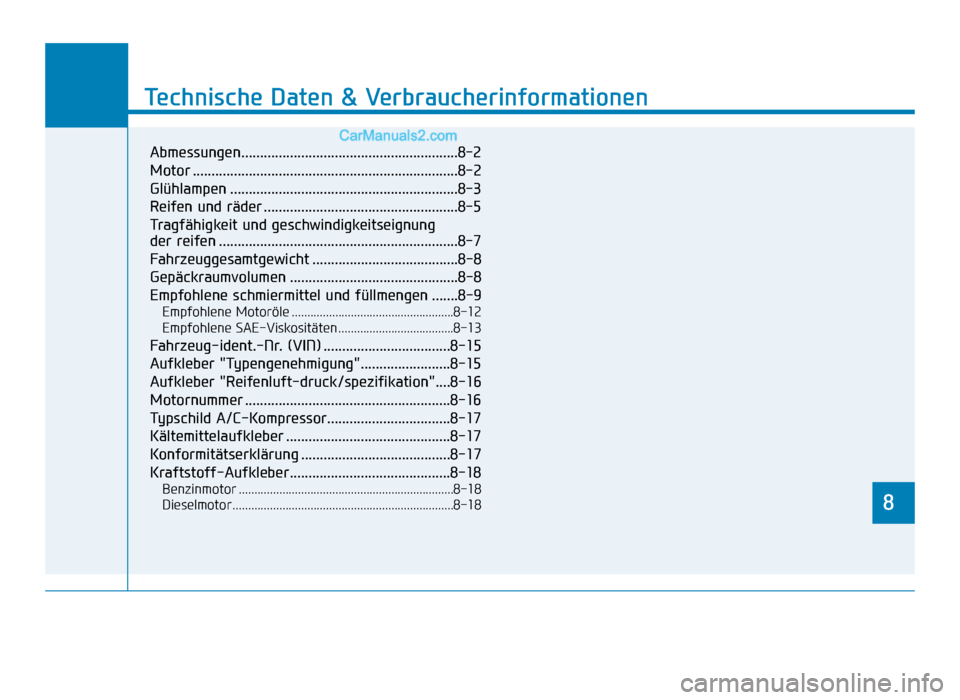

8
Technische Daten & Verbraucherinformationen
8
Technische Daten & Verbraucherinformationen
8
Abmessungen..........................................................8-2
Motor .......................................................................8\
-2
Glühlampen .............................................................8-3
Reifen und räder ....................................................8-5
Tragfähigkeit und geschwindigkeitseignung
der reifen ................................................................8-7
Fahrzeuggesamtgewicht .......................................8-8
Gepäckraumvolumen .............................................8-8
Empfohlene schmiermittel und füllmengen .......8-9
Empfohlene Motoröle ....................................................8-12
Empfohlene SAE-Viskositäten .....................................8-13
Fahrzeug-ident.-Nr. (VIN) ..................................8-15
Aufkleber "Typengenehmigung"........................8-15
Aufkleber "Reifenluft-druck/spezifikation"....8-16
Motornummer .......................................................8-16
Typschild A/C-Kompressor.................................8-17
Kältemittelaufkleber ............................................8-17
Konformitätserklärung ........................................8-17
Kraftstoff-Aufkleber...........................................8-18
Benzinmotor .....................................................................8-1\
8
Dieselmotor .......................................................................8\
-18
TLe GER 8.qxp 6/11/2018 4:35 PM Page 1

8-2
Technische Daten & Verbraucherinformationen
ABMESSUNGEN
MOTOR
Positionmm
Gesamte Länge 4.480
Gesamte Breite 1.850
Gesamte Höhe Westeuropa
1.645 / 1.650 *
1
Außer Westeuropa1.655 / 1.660 *1
Spurweite vorn 215/70 R16
1.620
225/60 R17 1.608
225/55 R18 1.608
245/45 R19 1.604
Spurweite hinten 215/70 R16
1.631
225/60 R17 1.620
225/55 R18 1.620
245/45 R19 1.615
Radstand 2.670
*1Mit Rutschplatte
Position1,6 GDI /
1,6 T-GDI 2,0 MPI2,4 GDI Smartstream D1,6Diesel 2,0 TCI / 2,0 48V MHEV
Hubraum cm
31.5911.9992.3591.5981.995
Bohrung x Hub mm
77X85,481X9788X9677,0X85,884X90
Zündfolge
1-3-4-21-3-4-21-3-4-21-3-4-21-3-4-2
Anzahl Zylinder
4, In Reihe4, In Reihe4, In ReiheReihenvierzylinder4, In Reihe
TLe GER 8.qxp 6/11/2018 4:35 PM Page 2

8
Technische Daten & Verbraucherinformationen

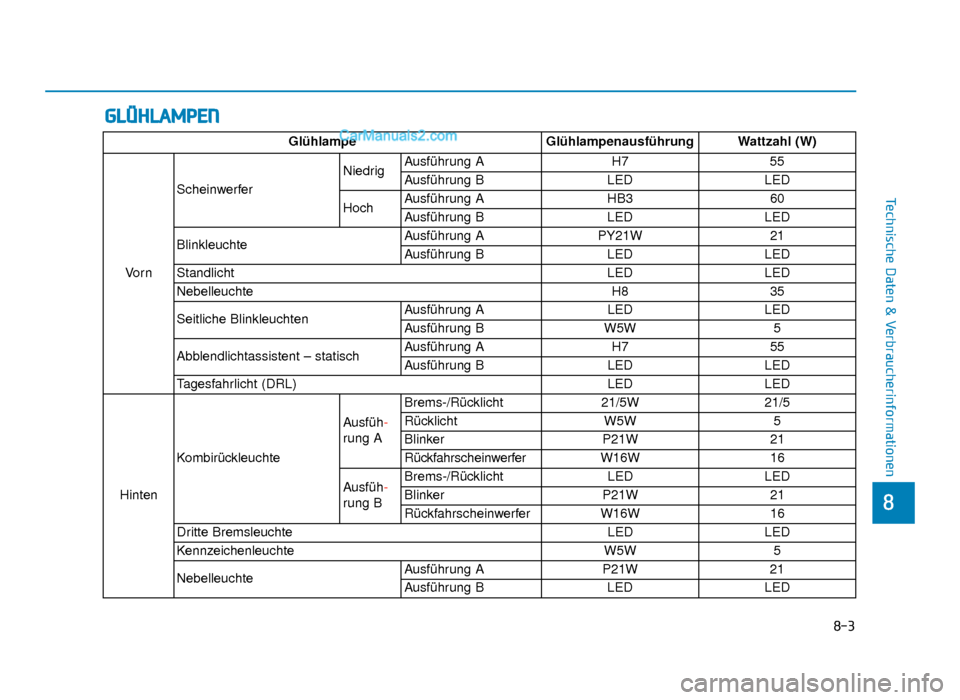

GLÜHLAMPEN
GlühlampeGlühlampenausführung Wattzahl (W)
Vo r n Scheinwerfer
Niedrig
Ausführung A
H755
Ausführung B LEDLED
Hoch Ausführung A
HB360
Ausführung B LEDLED
Blinkleuchte Ausführung A
PY21W21
Ausführung B LEDLED
Standlicht LEDLED
Nebelleuchte H835
Seitliche Blinkleuchten Ausführung A
LEDLED
Ausführung B W5W5
Abblendlichtassistent – statisch Ausführung A
H755
Ausführung B LEDLED
Tagesfahrlicht (DRL) LEDLED
Hinten Kombirückleuchte
Ausfüh-
rung ABrems-/Rücklicht
21/5W21/5
Rücklicht W5W5
Blinker P21W21
Rückfahrscheinwerfer W16W16
Ausfüh-
rung B Brems-/Rücklicht
LEDLED
Blinker P21W21
Rückfahrscheinwerfer W16W16
Dritte Bremsleuchte LEDLED
Kennzeichenleuchte W5W5
NebelleuchteAusführung AP21W21
Ausführung BLEDLED
8-3
TLe GER 8.qxp 6/11/2018 4:35 PM Page 3
