2019 Hyundai Tucson Hyundai Tucson 2019

5-101
Fahrhinweise
• Bringen Sie grundsätzlich keineZubehörteile, Aufkleber oder
Tönungsfolien an der Wind -
schutzscheibe an.
• Legen Sie grundsätzlich keine reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf
dem Armaturenbrett ab.
Lichtreflexionen jeder Art
können Störungen des Systems
verursachen.
• Achten Sie penibel darauf, dass die Kamera nicht mit Wasser in
Berührung kommt.
• Zerlegen Sie die Kamerabau- gruppe nicht und stoßen Sie
nicht dagegen.
• Mit hoher Lautstärke über das Audiosystem des Fahrzeugs
abgespielte Musik kann die
akustischen Warnsignale des
Systems übertönen.
Informationen
Wir empfehlen, das System in
folgenden Fällen in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen:
• Austausch der Windschutzscheibe.
• Der Radarsensor oder dieAbdeckung wird beschädigt oder
ersetzt.
Warnmeldung und Warnleuchte
Forward Collision Avoidance Assist
(FCA) system disabled.
Radar blocked [Frontalkollisions-
Vermeidungsassistent (FCA)
deaktiviert. Radar blockiert]
Wenn die Sensorabdeckung durch
Schmutz, Schnee oder Fremd-
partikel verschmutzt ist, wird der
Betrieb des FCA-Systems mögli-
cherweise vorübergehend ein-
gestellt. In diesem Fall erscheint am
LCD-Display eine Warnmeldung.
iANMERKUNG
5
OIK057090L
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 101

5-102
Entfernen Sie Schmutz, Schnee und
Fremdpartikel und reinigen Sie die
Sensorlinsenabdeckung vor der
Verwendung des FCA-Systems.
Nachdem der Schmutz bzw. Schnee
oder die Fremdpartikel entfernt
wurden, arbeitet das System wieder
völlig normal.
In bestimmten Regionen (z.B.
offenes Gelände), in denen das
FCA-System nachdem Anlassen des
Motors keinerlei Anhaltspunkte in
der Umgebung erfassen kann, kann
es vorkommen, dass das System
nicht ordnungsgemäß funktioniert.
Forward Collision-Avoidance Assist
(FCA) system disabled.
Camera obscured [Frontkollisions-
vermeidungs-assistent (FCA)
deaktiviert. Kamera blockiert.]
Wenn die Sensorabdeckung durch
Schmutz, Schnee oder Fremd-
partikel verschmutzt ist, wird der
Betrieb des FCA-Systems mögli-
cherweise vorübergehend ein-
gestellt. In diesem Fall erscheint am
LCD-Display eine Warnmeldung.Entfernen Sie Schmutz, Schnee und
Fremdpartikel und reinigen Sie die
Frontkamera vor der Verwendung
des FCA-Systems.
Nachdem der Schmutz bzw. Schnee
oder die Fremdpartikel entfernt
wurden, arbeitet das System wieder
völlig normal.
In bestimmten Regionen (z.B.
offenes Gelände), in denen das
FCA-System nachdem Anlassen des
Motors keinerlei Anhaltspunkte in
der Umgebung erfassen kann, kann
es vorkommen, dass das System
nicht ordnungsgemäß funktioniert.
Fahrhinweise
Das FCA-System wird
möglicherweise aufgrund
von Straßenbedingungen,
schlechten Witterungs -
bedingungen, Fahrbedingun-
gen und Verkehrsbedingungen
möglicherweise nicht aktiviert.
VORSICHT
OTLE058183
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 102

5-103
Fahrhinweise
Systemstörung
Check Forward Collision Avoidance
Assist system [Frontkollisions-
vermeid-ungsassistent prüfen]
• Wenn das FCA nicht ordnungs-gemäß funktioniert, leuchtet die
FCA-Warnleuchte ( ) auf und es
erscheint einige Sekunden lang eine
Warnmeldung. Nach dem Er-
löschen der Warnmeldung leuchtet
die Hauptwarnleuchte ( ) auf. In
diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen. • Die FCA-Warnmeldung erscheint
möglicherweise, während gleich -
zeitig die Warnleuchte der ESC
(Elektronische Stabilitätskontrolle)
aufleuchtet.
5
OIK057091L
•Das FCA ist lediglich eine
Ergänzungsfunktion für den
Komfort des Fahrers. Die
Verantwortung für das
Steuern des Fahrzeugs bleibt
beim Fahrer. Verlassen Sie
sich nicht allein auf die
FCA-Funktion. Wahren Sie
stattdessen einen aus-
reichenden Sicherheits-
abstand und treten Sie ggf.
das Bremspedal, um die
Fahrgeschwindigkeit zu
drosseln.
•In bestimmten Fällen und
unter bestimmten Fahr -
bedingungen kann es
vorkommen, dass das FCA-
System versehentlich
aktiviert wird.
(Fortsetzung)
VORSICHT
(Fortsetzung)Die Warnmeldung erscheint
am LCD-Display und gleich -
zeitig ertönt ein akustisches
Warnsignal.
Zudem werden voraus-
fahrende Fahrzeuge oder auf
der Fahrbahn befindliche
Fußgänger in bestimmten
Situationen möglicherweise
nicht von der vorderen
Kamera oder vom vorderen
Radarsensor erkannt. Die
Auffahrwarnfunktion wird
möglicherweise nicht aktiviert
und die Warnmeldung wird
nicht angezeigt.
•Falls eine Fehlfunktion des
FCA-Systems vorliegt, hat
dies keinerlei Auswirkungen
auf normale Bremsvorgänge.
Die Bremsfunktion für auto -
matische Kollisionsver -
meidung wird unter diesen
Umständen jedoch nicht
aktiviert.
(Fortsetzung)
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 103

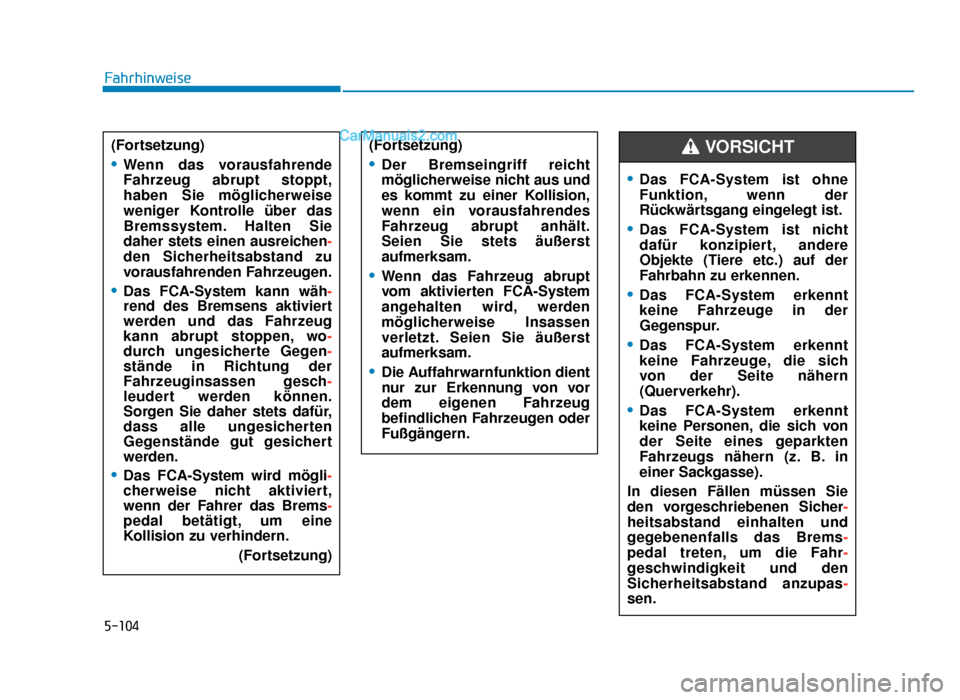

5-104
Fahrhinweise(Fortsetzung)
•Wenn das vorausfahrende
Fahrzeug abrupt stoppt,
haben Sie möglicherweise
weniger Kontrolle über das
Bremssystem. Halten Sie
daher stets einen ausreichen -
den Sicherheitsabstand zu
vorausfahrenden Fahrzeugen.
•Das FCA-System kann wäh -
rend des Bremsens aktiviert
werden und das Fahrzeug
kann abrupt stoppen, wo-
durch ungesicherte Gegen-
stände in Richtung der
Fahrzeuginsassen gesch-
leudert werden können.
Sorgen Sie daher stets dafür,
dass alle ungesicherten
Gegenstände gut gesichert
werden.
•Das FCA-System wird mögli -
cherweise nicht aktiviert,
wenn der Fahrer das Brems-
pedal betätigt, um eine
Kollision zu verhindern.
(Fortsetzung)
(Fortsetzung)
•Der Bremseingriff reicht
möglicherweise nicht aus und
es kommt zu einer Kollision,
wenn ein vorausfahrendes
Fahrzeug abrupt anhält.
Seien Sie stets äußerst
aufmerksam.
•Wenn das Fahrzeug abrupt
vom aktivierten FCA-System
angehalten wird, werden
möglicherweise Insassen
verletzt. Seien Sie äußerst
aufmerksam.
•Die Auffahrwarnfunktion dient
nur zur Erkennung von vor
dem eigenen Fahrzeug
befindlichen Fahrzeugen oder
Fußgängern.
•Das FCA-System ist ohne
Funktion, wenn der
Rückwärtsgang eingelegt ist.
•Das FCA-System ist nicht
dafür konzipiert, andere
Objekte (Tiere etc.) auf der
Fahrbahn zu erkennen.
•Das FCA-System erkennt
keine Fahrzeuge in der
Gegenspur.
•Das FCA-System erkennt
keine Fahrzeuge, die sich
von der Seite nähern
(Querverkehr).
•Das FCA-System erkennt
keine Personen, die sich von
der Seite eines geparkten
Fahrzeugs nähern (z. B. in
einer Sackgasse).
In diesen Fällen müssen Sie
den vorgeschriebenen Sicher -
heitsabstand einhalten und
gegebenenfalls das Brems-
pedal treten, um die Fahr -
geschwindigkeit und den
Sicherheitsabstand anzupas-
sen.
VORSICHT
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 104

5-105
Fahrhinweise
Funktionsbeschränkungen
Die Auffahrwarnfunktion FCA
(Forward Collision Avoidance) soll
vorausfahrende Fahrzeuge oder auf
der Fahrbahn befindliche Fußgänger
mittels Radar und einer Kamera
erkennen, den Fahrer vor
bevorstehenden Kollisionen warnen
und bei Bedarf eine Notbremsung
einleiten.
In bestimmten Situationen ist der
Radarsensor bzw. die Kamera
möglicherweise außerstande, das
vorausfahrende Fahrzeug oder den
auf der Fahrbahn befindlichen
Fußgänger zu erkennen. In diesen
Fällen funktioniert die Auffahrwarn-
funktion möglicherweise nicht
ordnungsgemäß. In den folgenden
Situationen muss der Fahrer
besonders aufmerksam sein, da die
Auffahrwarnfunktion möglicherweise
eingeschränkt ist.
Erkennung von Fahrzeugen
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein:
• Radarsensor oder Kamera sinddurch Fremdkörper bzw. Fremd -
partikel blockiert.
• Die Kameralinse ist verschmutzt oder der Betrieb der Kamera wird
durch eine getönte, mit Folie
überklebte oder beschichtete
Windschutzscheibe, eine Beschä-
digung der Kameralinse oder der
Windschutzscheibe oder durch
an der Windschutzscheibe an -
haftende Fremdkörper (Aufkleber,
Insekten usw.) beeinträchtigt.
• Schlechte Witterungsbedingungen wie z.B. Starkregen oder dichter
Schneefall beschränken das
Sichtfeld von Radarsensor bzw.
Kamera.
• Es gibt elektromagnetische Störungen.
• Das Radarsignal wird falsch reflektiert.
• Die Erkennungsfunktion von Radar/Kamera ist begrenzt. • Das vorausfahrende Fahrzeug ist
zu klein, um erkannt zu werden.
(z.B. ein Motorrad oder ein Fahrrad
etc.)
• Das vorausfahrende Fahrzeug hat Übergröße oder zieht einen
Anhänger, der zu groß ist, um von
dem Kamera-Erkennungssystem
erkannt zu werden. (z.B. ein
Traktoranhänger etc.)
• Das Sichtfeld der Kamera ist unvorteilhaft ausgeleuchtet (z.B.
zu dunkel oder zu intensive
Reflektion oder Einschränkung des
Sichtfelds durch Schwarzlicht)
• Das vorausfahrende Fahrzeug fährt hat keine Rücklichter, die
Rücklichter sind nicht
eingeschaltet oder befinden sich
an einer ungewöhnlichen Position.
• Die Umgebungshelligkeit ver -
ändert sich drastisch, zum Beispiel
beim Erreichen/Verlassen von
Tunneln.
• Wenn sich das Licht einer Straßenlaterne oder eines
entgegenkommenden Fahrzeugs
auf der nassen Fahrbahn oder in
einer Pfütze spiegelt.
5
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 105

5-106
• Das Blickfeld nach vorne ist durchgrelles Sonnenlicht oder das
Scheinwerferlicht eines entgegen-
kommenden Fahrzeugs eingesch-
ränkt.
• Die Frontscheibe ist beschlagen; die Straße ist nicht klar zu
erkennen.
• Das vorausfahrende Fahrzeug führt unberechenbare Fahr-
manöver aus.
• Das Fahrzeug fährt auf unbefestigtem oder unebenem
Untergrund bzw. auf Straßen mit
plötzlichen Steigungsänderungen.
• Das Fahrzeug wird in der Nähe von Bereichen mit hohem Metallauf-
kommen wie z.B. einer Baustelle
oder entlang von Schienen
gefahren.
• Das Fahrzeug fährt in einem Gebäude (Tiefgarage etc.).
• Die Kamera erkennt nicht das gesamte vorausfahrende Fahr-
zeug.
• Die Kamera ist beschädigt. • Die Umgebung ist zu dunkel, zum
Beispiel wenn die Scheinwerfer
nachts oder beim Durchfahren
eines Tunnels nicht eingeschaltet
sind.
• Ein Mittelstreifen, Bäume usw. werden einen Schatten auf die
Fahrbahn.
• Das Fahrzeug fährt durch eine Mautstelle.
• Die Windschutzscheibe ist beschlagen; die freie Sicht auf die
Straße ist eingeschränkt.
• Der hintere Teil des voraus- fahrenden Fahrzeugs ist nicht
richtig erkennbar (das Fahrzeug
fährt nicht geradeaus oder ist
umgestürzt).
• Der schlechte Straßenzustand verursacht starke Fahrzeugvibra-
tionen beim Fahren.
• Das Überfahren von Boden- schwellen wirkt sich kurzzeitig auf
die Sensorerkennung aus.
• Das voraus befindliche Fahrzeug bewegt sich quer zur
Fahrtrichtung. • Das voraus befindliche Fahrzeug
steht quer zur Fahrtrichtung.
• Das voraus befindliche Fahrzeug fährt auf Ihr Fahrzeug zu oder setzt
zurück.
• Sie und das vorausfahrende Fahrzeug durchfahren einen
Kreisverkehr.
Fahrhinweise
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 106

5-107
Fahrhinweise
- Das Fahrzeug fährt durch eineKurve
In Kurven wird die Leistung des
FCA-Systems möglicherweise
eingeschränkt.
Auf kurvenreichen Straßen wird ein
anderes Fahrzeug in derselben
Fahrspur möglicherweise nicht
erkannt, was sich negativ auf den
ordnungsgemäßen Betrieb des FCA-
Systems auswirken kann. Dadurch
kann es vorkommen, dass
fälschlicherweise ein Alarm bzw.
Bremsvorgang ausgelöst wird oder
kein Alarm bzw. Bremsvorgang
ausgelöst wird. In bestimmten Fällen kann es
außerdem vorkommen, dass der
Frontradarsensor bzw. das Kamera-
Erkennungssystem ein voraus-
fahrendes Fahrzeug in einer Kurve
nicht erkennt.
In diesen Fällen muss der Fahrer
einen ausreichenden Sicherheits
-
abstand einhalten und ggf. das
Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und Kollisionen zu vermeiden.
In Kurven erkennt das FCA
möglicherweise vorausfahrende
Fahrzeuge in der Nebenspur.
In diesem Fall kann es vorkommen,
dass das System den Fahrer warnt
und einen Bremsvorgang durchführt,
obwohl dies nicht notwendig wäre.
Achten Sie während der Fahrt stets
auf die Straßen- und Fahrbedingun-
gen. Betätigen Sie ggf. das
Bremspedal, um Ihre Fahrgeschwin -
digkeit zu verringern und so einen
ausreichenden Sicherheitsabstand
einzuhalten.
5
OTM058117OTM058073
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 107

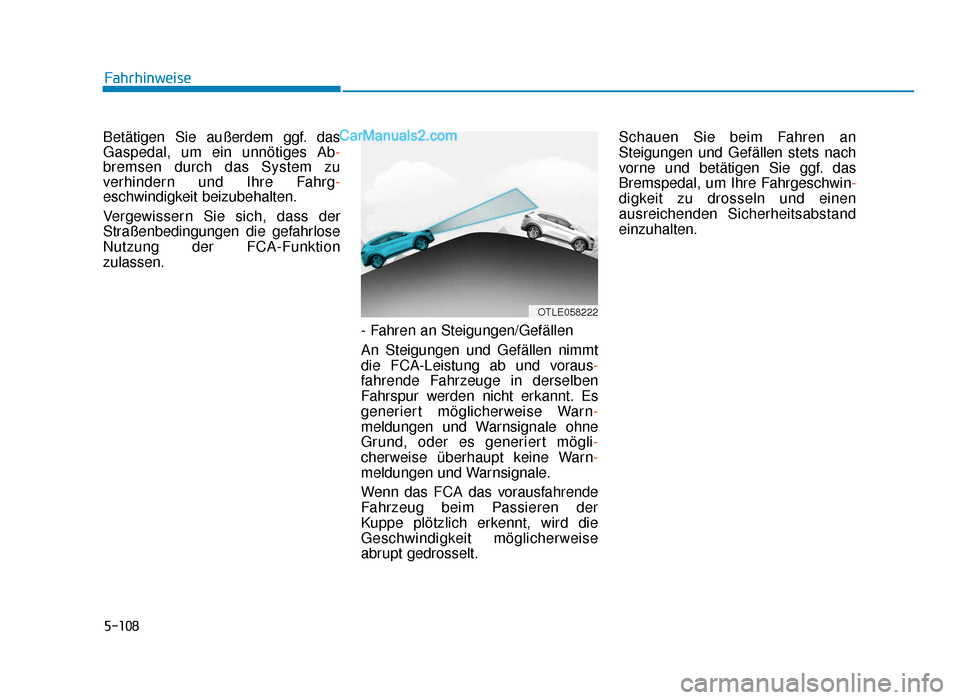

5-108
Betätigen Sie außerdem ggf. das
Gaspedal, um ein unnötiges Ab-
bremsen durch das System zu
verhindern und Ihre Fahrg-
eschwindigkeit beizubehalten.
Vergewissern Sie sich, dass der
Straßenbedingungen die gefahrlose
Nutzung der FCA-Funktion
zulassen.
- Fahren an Steigungen/Gefällen
An Steigungen und Gefällen nimmt
die FCA-Leistung ab und voraus-
fahrende Fahrzeuge in derselben
Fahrspur werden nicht erkannt. Es
generiert möglicherweise Warn-
meldungen und Warnsignale ohne
Grund, oder es generiert mögli-
cherweise überhaupt keine Warn-
meldungen und Warnsignale.
Wenn das FCA das vorausfahrende
Fahrzeug beim Passieren der
Kuppe plötzlich erkennt, wird die
Geschwindigkeit möglicherweise
abrupt gedrosselt. Schauen Sie beim Fahren an
Steigungen und Gefällen stets nach
vorne und betätigen Sie ggf. das
Bremspedal, um Ihre Fahrgeschwin
-
digkeit zu drosseln und einen
ausreichenden Sicherheitsabstand
einzuhalten.
Fahrhinweise
OTLE058222
TLe GER 5a(-120).qxp 09.05.2018 13:29 Page 108
