Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
A/CON 2 7,5A A/C-Steuergerät
HEATED
MIRROR 10A Elektr. Außenspiegel Fahrer/Beifahrer, A/C-Steuermodul, ECM/PCM
P/SEAT (DRV) 30A Manueller Schalter Fahrersitz
SAFETY
P/WINDOW DRV25A Sicherheitsfensterhebermodul Fahrer
P/ WINDOW RH 25A Fensterheber-Hauptschalter, Fensterheberschalter Beifahrer
SAFETY
P/WINDOW PASS25A Sicherheitsfensterhebermodul Beifahrer
P/ WINDOW LH 25A Fensterheber-Hauptschalter, Fensterheberschalter Beifahrer
TLe GER 7.qxp 6/4/2018 8:41 PM Page 68

7-69
7
Wartung

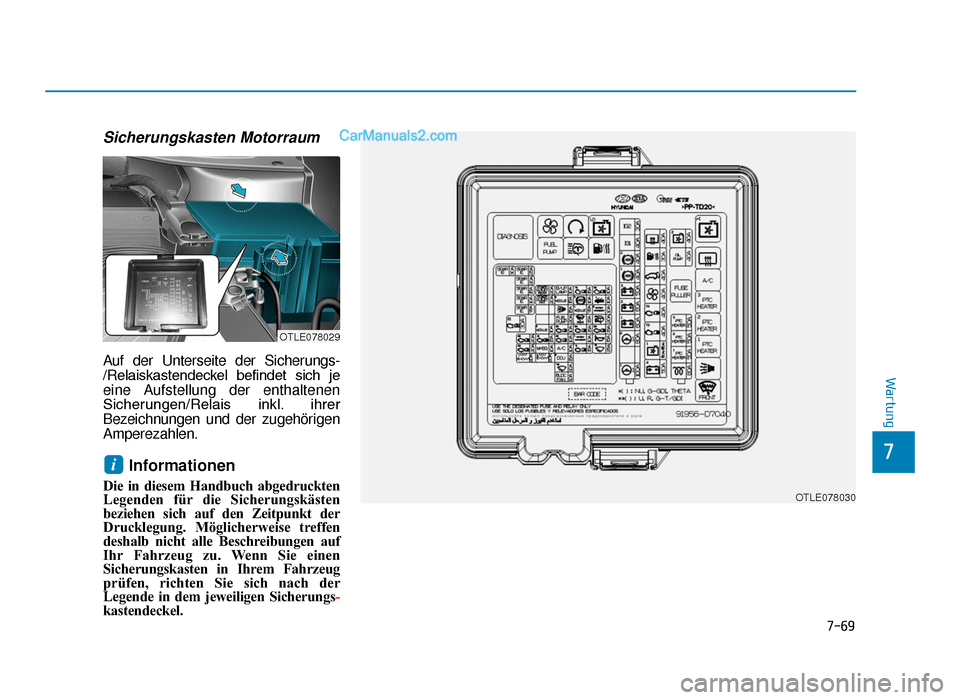

Sicherungskasten Motorraum
Auf der Unterseite der Sicherungs-
/Relaiskastendeckel befindet sich je
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
Informationen
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen Sicherungs-
kastendeckel.
i
OTLE078029
OTLE078030
TLe GER 7.qxp 6/4/2018 8:41 PM Page 69

7-70
Wartung
Hauptsicherungskasten Motorraum (Benzinermotor)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MEHR-FAC H -
SICHE- RUNG
POWER
STEERING111100AMDPS-Einheit
POWER
STEERING21280AMDPS-Einheit
B+ 1 60A Smart-Anschlussleiste (IPS1, IPS2, IPS3, IPS4, Sicherung - F50)
B+ 2 60A Smart-Anschlussleiste (IPS5, IPS6, IPS7, IPS8, IPS9,
Sicherung - F19/F28/F35/F42)
B+ 3 50A Smart-Anschlussleiste (Sicherung F23/F32/F39/F41/F46/F48, Fensterheberrelais)
ABS 1 40A ESP-Steuermodul, ABS-Steuermodul
ABS 2 40A ESP-Steuermodul, ABS-Steuermodul
IG1 40A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG1), PDM-Relais (ACC))
IG2 30A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG2))
SICHE- RUNGB+ 4 50A Smart-Anschlussleiste (Sicherung F14/F21/F22/F31/F38/F45,
automatische Leckstrom-Abschaltvorrichtung)
COOLING FAN1(50A)[60A](G4NA/G4FD/G4KJ): Anschlussleiste Motorraum (Relais 1, Relais 9)
(G4FJ): Anschlussleiste Motorraum (Relais 1)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 70

7-71
7
Wartung
Hauptsicherungskasten Motorraum (Benzinermotor)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AAnschlussleiste Motorraum (Relais 13)
POWER
TAILGATE40ASteuermodul Servo-Heckklappe
REAR
HEATED40AAnschlussleiste Motorraum (Relais 2)
COOLING FAN2240AG4FJ: Anschlussleiste Motorraum (Relais 9)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 71

7-72
Wartung
Hauptsicherungskasten Motorraum (Dieselmotor)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MEHR-FAC H -
SICHE- RUNG
POWER
STEERING111100AMDPS-Einheit
POWER
STEERING21280AMDPS-Einheit
B+ 1 60A Smart-Anschlussleiste (IPS1, IPS2, IPS3, IPS4, Sicherung - F50)
B+ 2 60A Smart-Anschlussleiste (IPS5, IPS6, IPS7, IPS8, IPS9,
Sicherung - F19/F28/F35/F42)
B+ 3 50A Smart-Anschlussleiste (Sicherung F23/F32/F39/F41/F46/F48, Fensterheberrelais)
ABS 1 40A ESP-Steuermodul, ABS-Steuermodul
ABS 2 40A ESP-Steuermodul, ABS-Steuermodul
IG1 40A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG1), PDM-Relais (ACC))
IG2 30A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG2))
GLOW PLUG80AVorglühmodul
PTC 1
HEATERPTCHEATER150AAnschlussleiste Motorraum (Relais 6)
PTC 2
HEATERPTCHEATER250AAnschlussleiste Motorraum (Relais 5)
PTC 3
HEATERPTCHEATER350AAnschlussleiste Motorraum (Relais 4)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 72

7-73
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
B+ 4 50A Smart-Anschlussleiste (Sicherung - F14/F21/F22/F31/F38/F45,
automatische Leckstrom-Abschaltvorrichtung)
COOLING FAN160AAnschlussleiste Motorraum (Relais 1)
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AAnschlussleiste Motorraum (Relais 13)
POWER
TAILGATE40ASteuermodul Servo-Heckklappe
FUEL
HEATER30AAnschlussleiste Motorraum (Relais10)
REAR
HEATED40AAnschlussleiste Motorraum (Relais 2)
COOLING FAN2240AG4FJ: Anschlussleiste Motorraum (Relais 9)
Hauptsicherungskasten Motorraum (Dieselmotor)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 73

7-74
Wartung
Hauptsicherungskasten Motorraum (PCB-Block)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
DCU 3DCU315A Dosiermodul
DCU2/
E-CVVT220A DCU2: Dosiermodul
E-CVVT2: PCM
DCU1/
E-CVVT120A DCU1: Dosiermodul
E-CVVT1: PCM
WIPER FRT125A Motor Frontscheibenwischer
TCU 115A G4NA: PCM
G4FJ/D4HA: TCM
A/C COMP10AAnschlussleiste Motorraum (Relais 3)
ECU 320A G4NA/G4FD: PCM/ECM, G4FJ: ECM/TCM, G4KJ: PCM
HORN15A Signalhornrelais
BATTERY
MANAGEMENT10A Batteriesensor
TLe GER 7.qxp 6/4/2018 8:42 PM Page 74

7-75
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
SENSOR 210A
G4NA: Ölregelventil 1/2, Nockenwellensensor 1/2, Spülmagnetventil, Anschlussleiste Motorraum (Relais 3), Magnetventil variabler Ansaugkrümmer
G4FD/G4FJ: Ölregelventil 1/2, Ölstandsensor (G4FD), Spülmagnetventil, Anschlussleiste Motorraum (Relais 3)
D4HA/D4FE: Kurbelwinkelsensor (D4HA), Nebenstrom-Magnetventil AGR-Kühlung (D4HA), Bremslichtschalter, Anschlussleiste Motorraum (Relais 3/6/14)
G4KJ: Ölregelventil, Spülmagnetventil, Magnetventil variabler Ansaugkrümmer, Anschlussleiste Motorraum (Relais 3)
SENSOR 115A
G4NA/G4KJ: Lambdasonde (Vorkat/Nachkat)
G4FD: PCM/ECM, Lambdasonde (Vorkat/Nachkat)
G4FJ: ECM, Lambdasonde (Vorkat/Nachkat)
D4HA/D4FE: VGT-Stellglied (D4HA), Lambdasonde 1/2, Partikelsensor, Luftmassenmesser (D4FE), Kraftstoffdruckregelventil (D4HA),
Ölpumpenmagnetventil (D4FE), Bremslichtschalter (D4FE)
ECU 220A G4NA/G4FD: Zündspule 1/2/3/4, Kondensator, G4FJ: Zündspule 1/2/3/4, Kondensator, D4HA/D4FE: ECM
ECU 515A G4FD: PCM/ECM, G4FJ: ECM
ECU 415A G4NA/G4FD: PCM/ECM, G4FJ/D4HA/D4FE: ECM, G4KJ: PCM
Hauptsicherungskasten Motorraum (PCB-Block)
