2019 Hyundai Tucson Hyundai Tucson 2019

Wartung
7-12
Standard-wartungsplan (Europa, Ausser Russland) (Forts.)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Kraftstoffzusätze (Benziner) *7Alle 15.000 km (10.000 Meilen) bzw. alle 12 Monate beimengen
Zwischenkühler, Zu-/Rücklauf-
schlauch, Luftzufuhrschlauch1,6 T-GDIAlle 10.000 km (6.500 Meilen)
LuftfiltereinsatzIRIRIRIR
ZündkerzenFür 1,6 T-GDIAlle 75.000 km (50.000 Meilen) *8bzw. alle 60 Monate ersetzen
Ausser 1,6 T-GDIAlle 160.000 km (100.000 Meilen) *8bzw. alle 120 Monate ersetzen
Belüftungsschlauch und Tankdeckel (Benziner)IIII
Filter Kraftstofftankbelüftung (Benziner)IIII
Kraftstofffilter (Benziner) *9IIIIIIII
Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse (Benziner)IIII
Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse (Diesel)IIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
7: Falls keine hochwertigen und mit Additiven versehenen Kraftstoffe nach EN228 erhältlich sind, wird das Beimengen einer
Flasche Kraftstoffzusatz empfohlen. Die Additive nebst Anleitung erhalten Sie bei Ihrem HYUNDAI Vertragshändler. Vermischen
Sie sie nicht mit anderen Kraftstoffzusätzen.
*
8: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
*9: Der Kraftstofffilter ist grundsätzlich wartungsfrei, jedoch wird eine regelmäßige Überprüfung für diesen Wartungsplan empfohle n,
abhängig von der Kraftstoffqualität. Wenn dringende Gründe wie eingeschränkter Kraftstofffluss, schwankende Motordrehzahlen,
Leistungsverlust, erhebliche Startprobleme usw. vorliegen, ersetzen Sie Kraftstofffilter umgehend und ohne Rücksicht auf den
Wartungsintervall. Wir empfehlen, sich wegen der Einzelheiten an eine HYUNDAI Vertragswerkstatt zu wenden.
TLe GER 7.qxp 6/4/2018 8:36 PM Page 12

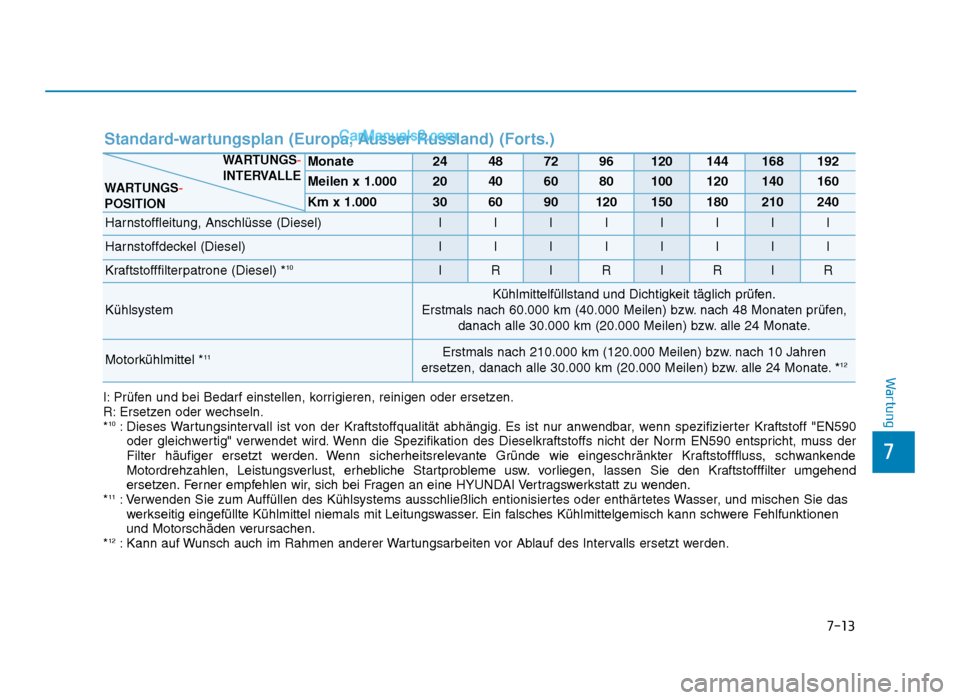

7-13
7
Wartung
Standard-wartungsplan (Europa, Ausser Russland) (Forts.)
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
10: Dieses Wartungsintervall ist von der Kraftstoffqualität abhängig. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN590oder gleichwertig" verwendet wird. Wenn die Spezifikation des Dieselkraftstoffs nicht der Norm EN590 entspricht, muss der
Filter häufiger ersetzt werden. Wenn sicherheitsrelevante Gründe wie eingeschränkter Kraftstofffluss, schwankende
Motordrehzahlen, Leistungsverlust, erhebliche Startprobleme usw. vorliegen, lassen Sie den Kraftstofffilter umgehend
ersetzen. Ferner empfehlen wir, sich bei Fragen an eine HYUNDAI Vertragswerkstatt zu wenden.
*
11: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser, und mischen Sie das werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen
und Motorschäden verursachen.
*
12: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Harnstoffleitung, Anschlüsse (Diesel)IIIIIIII
Harnstoffdeckel (Diesel)IIIIIIII
Kraftstofffilterpatrone (Diesel) *10IRIRIRIR
Kühlsystem
Kühlmittelfüllstand und Dichtigkeit täglich prüfen.
Erstmals nach 60.000 km (40.000 Meilen) bzw. nach 48 Monaten prüfen, danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate.
Motorkühlmittel *11Erstmals nach 210.000 km (120.000 Meilen) bzw. nach 10 Jahren
ersetzen, danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate. *12
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
TLe GER 7.qxp 6/4/2018 8:36 PM Page 13

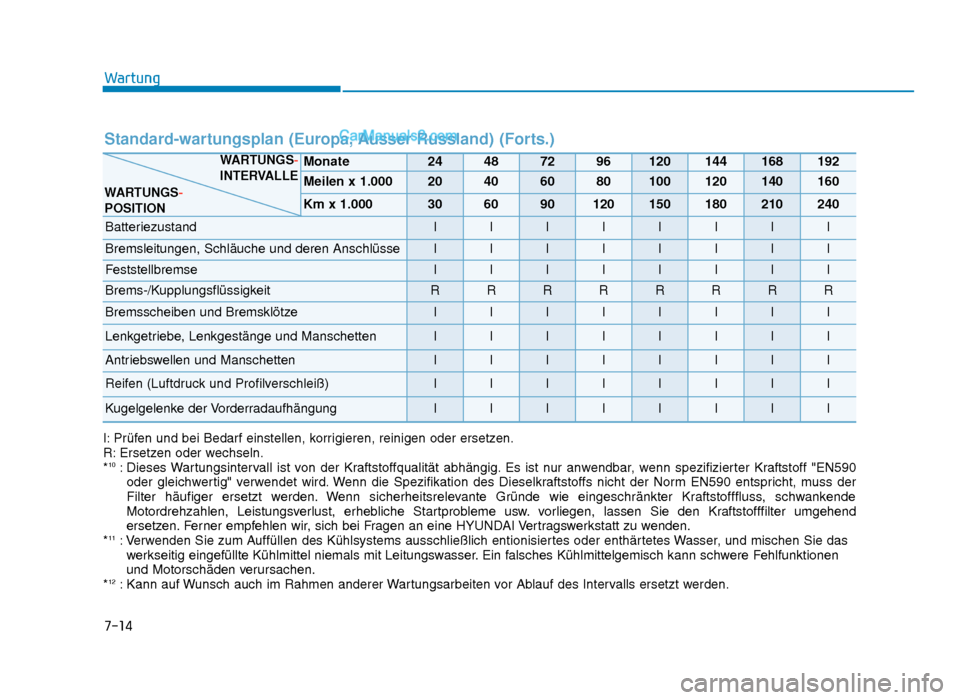

Wartung
7-14
Standard-wartungsplan (Europa, Ausser Russland) (Forts.)
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
10: Dieses Wartungsintervall ist von der Kraftstoffqualität abhängig. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN590oder gleichwertig" verwendet wird. Wenn die Spezifikation des Dieselkraftstoffs nicht der Norm EN590 entspricht, muss der
Filter häufiger ersetzt werden. Wenn sicherheitsrelevante Gründe wie eingeschränkter Kraftstofffluss, schwankende
Motordrehzahlen, Leistungsverlust, erhebliche Startprobleme usw. vorliegen, lassen Sie den Kraftstofffilter umgehend
ersetzen. Ferner empfehlen wir, sich bei Fragen an eine HYUNDAI Vertragswerkstatt zu wenden.
*
11: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser, und mischen Sie das werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen
und Motorschäden verursachen.
*
12: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und deren AnschlüsseIIIIIIII
FeststellbremseIIIIIIII
Brems-/KupplungsflüssigkeitRRRRRRRR
Bremsscheiben und BremsklötzeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIIIIIII
Reifen (Luftdruck und Profilverschleiß)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
TLe GER 7.qxp 6/4/2018 8:36 PM Page 14

7-15
7
Wartung
Standard-wartungsplan (Europa, Ausser Russland) (Forts.)
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
13: Das Getriebeöl bzw. die Doppelkupplungsgetriebeflüssigkeit sowie das Öl von Verteilergetriebe und Differenzial muss jedesMal gewechselt werden, wenn sich die Bauteile unter Wasser befunden haben.
*
14: Achten sie auf extreme Ventilgeräusche und/oder Motorvibrationen und führen Sie bei Bedarf entsprechende Einstellarbeiten durch. Wir empfehlen, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Kältemittel der KlimaanlageIIIIIIII
KlimaanlagenkompressorIIIIIIII
Luftfilter der KlimaregelungRRRRRRRR
Schaltgetriebeflüssigkeit *13IIII
Getriebeflüssigkeit Doppelkupplungsgetriebe *13IIII
AutomatikgetriebeflüssigkeitKeine Überprüfung, kein Service erforderlich
Verteilergetriebeöl (4WD) *13IIII
Öl des Hinterachsdifferenzials (4WD) *13IIII
Kardanwelle (4WD)IIIIIIII
Ventilspiel (Benziner 1,6) *14II
AbgasanlageIIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
TLe GER 7.qxp 6/4/2018 8:36 PM Page 15

Wartung
7-16
Wartung bei erschwerten betriebsbedingungen und geringer laufleistung (Europa, Ausser Russland)
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug
hauptsächlich unter erschwerten Bedingungen genutzt wird und eine geringe Laufleistung aufweist. Entnehmen Sie
die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R: Ersetzen oder wechseln I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Motoröl und
Motorölfilter
Diesel
R
Alle 15.000 km (10.000 Meilen) bzw. alle 12 Monate ersetzen
A, B, C, D, E, F, G,H, I, K, L
Benziner (1,6 GDI)
Benziner (1,6 T-GDI)Alle 7.500 km (4.500 Meilen) bzw. alle 6 Monate ersetzen
Benziner (2,0 MPI)Alle 7.500 km (4.500 Meilen) bzw. alle 6 Monate ersetzen
LuftfiltereinsatzRJe nach Zustand häufiger ersetzenC, E
ZündkerzenRJe nach Zustand häufiger ersetzenA, B, F, G, H, I, K
Lenkgetriebe, Lenkgestänge und ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G
Scheibenbremsen: Klötze, Sättel und
ScheibenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, G, H
FeststellbremseIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G, H, I
TLe GER 7.qxp 6/4/2018 8:36 PM Page 16

7-17
7
Wartung
Erschwerte Einsatzbedingungen
A : Häufiger Kurzstreckenbetrieb: weniger als 8 km beinormalen Temperaturen bzw. weniger als 16 km bei
niedrigen Temperaturen
B : Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken
C : Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen
D : Fahren in Gebieten, wo Salz oder andere korrosive Materialien verwendet werden oder bei sehr niedrigen
Temperaturen
E : Fahren in sandigen Gebieten oder in Gebieten mit hoher Staubentwicklung F : Fahren in Gebieten mit hoher Verkehrsdichte
G : Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen
H : Ziehen von Anhängern oder Wohnwagen oder Nutzung von Dachgepäckträgern
I : Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen
J : Fahrgeschwindigkeiten über 140 km/h
K : Fahrgeschwindigkeiten über 170 km/h
L : Häufiger Stop-and-Go-Betrieb und weniger als 15.000 km pro Jahr.
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Luftfilter des KlimasystemsRJe nach Zustand häufiger ersetzenC, E, G
SchaltgetriebeflüssigkeitRAlle 120.000 km (80.000 Meilen)C, D, E, F, G, H, I, K
AutomatikgetriobeflüssigkeitRAlle 100.000 km (62.000 Meilen)A, C, D, E, F, G, H, I, K
Getriebeflüssigkeit
DoppelkupplungsgetriebeRAlle 120.000 km (80.000 Meilen)C, D, E, G, H, I, K
Öl des Hinterachsdifferenzials (4WD)RAlle 120.000 km (80.000 Meilen)C, D, E, G, I, K, H
Verteilergetriebeöl (4WD)RAlle 120.000 km (80.000 Meilen)C, D, E, G, I, K, H
Kardanwelle (4WD)IAlle 20.000 km (12.500 Meilen) bzw. alle oder 12 MonateC, E
TLe GER 7.qxp 6/4/2018 8:36 PM Page 17

7-18
Wartung
ERLÄUTERUNG DER POSITIONEN, DIE GEWARTET WERDEN MÜSSEN
Motoröl und Ölfilter
Motoröl und Motorölfilter müssen
in den im Wartungsplan
vorgeschriebenen Intervallen ersetzt
werden. Wenn das Fahrzeug unter
erschwerten Einsatzbedingungen
genutzt wird, sind häufigere Öl- und
Filterwechsel erforderlich.
Antriebsriemen
Prüfen Sie alle Antriebsriemen auf
Rissbildung, übermäßigen Ver-
schleiß und anhaftendes Öl, und
ersetzen Sie sie bei Bedarf. Die
Spannung der Antriebsriemen muss
regelmäßig geprüft und bei Bedarf
korrigiert werden.
Kraftstofffilter (Patrone)
Ein verstopfter Kraftstofffilter
kann die Fahrgeschwindigkeit
beeinträchtigen, die Abgasregelung
beschädigen und das Anlassen
erschweren. Wenn sich viele
Fremdpartikel im Kraftstofftank
angesammelt haben, sollte der
Kraftstofffilter ersetzt werden.
Lassen Sie den Motor nach dem
Einbau eines neuen Filters mehrere
Minuten lang laufen und prüfen Sie
die Anschlüsse auf Undichtigkeiten.
Wir empfehlen, den Kraftstofffilter in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Kraftstoffleitungen, Schläuche
und deren Anschlüsse
Prüfen Sie die Kraftstoffleitungen
und Schläuche sowie deren
Anschlüsse auf Undichtigkeiten und
Beschädigungen. Wir empfehlen, die
Kraftstoffleitungen, Kraftstoffsch-
läuche und Anschlüsse in einer
HYUNDAI Vertragswerkstatt erset -
zen zu lassen.
Drehen Sie den Zündschalter in
die Stellung LOCK/OFF oder
ACC, wenn Sie den Riemen
inspizieren.
ACHTUNG
Dieselmotor
Manipulieren oder modifizieren
Sie nicht die Einspritzanlage,
während der Dieselmotor läuft
oder innerhalb von 30
Sekunden nach dem
Ausschalten des Dieselmotors.
Die Hochdruckpumpe, die
Hochdruckleitungen, das
Verteilerrohr und die Injektoren
stehen auch nach dem
Abstellen des Dieselmotors
unter hohem Druck. Falls
Kraftstoff austritt, kann dies zu
schweren Verletzungen führen.
Personen, die einen
Herzschrittmacher tragen,
sollten einen Abstand von
mindestens 30 cm zum ECU
und zum Kabelstrang einhalten,
während sie den Dieselmotor
laufen lassen. Die starken
Ströme der Common-Rail-
Einspritzanlage erzeugen
starke Magnetfelder.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:36 PM Page 18

7-19
7
Wartung
Belüftungsschlauch und
Tankdeckel
Belüftungsschlauch und Tankdeckel
müssen in den im Wartungsplan
vorgeschriebenen Intervallen geprüft
werden. Achten Sie darauf, dass ein
neuer Entlüftungsschlauch oder
Tankdeckel ordnungsgemäß ein-
gebaut wird.
Kurbelgehäuse-
Entlüftungsschläuche
(ausstattungsabhängig)
Prüfen Sie die Oberfläche der
Schläuche auf Anzeichen für
Hitzeschäden und/oder mecha -
nische Beschädigungen. Verhärtetes
und brüchiges Gummi, Rissbildung,
Scheuerstellen und übermäßige
Aufquellungen sind Zeichen für
Überalterung. Schlauchoberflächen
in der Nähe heißer Bauteile (Abgas -
krümmer etc.) müssen besonders
genau untersucht werden.
Prüfen Sie die Schlauchverlegung
um sicherzustellen, dass die
Schläuche nicht mit heißen,
scharfkantigen oder beweglichen
Bauteilen in Berührung kommen und
durch sie nicht beschädigt oder
verschlissen werden. Prüfen Sie
sämtliche Schlauchanschlüsse,
Schellen und Kupplungsstücke auf
festen Sitz und Dichtigkeit.
Schläuche müssen bereits beim
geringsten Anzeichen von Verschleiß
oder Beschädigung ersetzt werden.
Luftfiltereinsatz
Wir empfehlen, den Luftfiltereinsatz
in einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Zündkerzen (Benzinmotor)
Achten Sie beim Einbau neuer
Zündkerzen auf den korrekten
Wärmewert.
Ventilspiel (Benzinmotor)
Auf extreme Ventilgeräusche und/
oder Motorvibrationen prüfen und bei
Bedarf korrigieren. Wir empfehlen, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen. Inspizieren Sie die Zündkerzen
nicht bei betriebswarmem
Motor. Andernfalls besteht
Verbrennungsgefahr.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:36 PM Page 19
