5838-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
UPOZORENJE
nKorištenje dizalice
Pridržavajte se sljedećih mjera opreza.
Nepravilno korištenje dizalice može izazvati iznenadan pad vozila s dizali-
ce, što može dovesti do pogibije ili teških ozljeda.
lNemojte koristiti dizalicu za bilo koju drugu svrhu osim za zamjenu kotača
ili postavljanje i skidanje lanaca za snijeg.
lKoristite samo dizalicu koja je isporučena uz vozilo za zamjenu kotača.
Nemojte je koristiti na drugim vozilima te nemojte koristiti druge dizalice za
zamjenu kotača na ovom vozilu.
lPostavite dizalicu ispravno na mjesto za podizanje.
lNemojte postavljati bilo koji dio tijela ispod vozila dok je ono na dizalici.
lNemojte pokretati motor niti pokretati vozilo dok je ono na dizalici.
lNemojte podizati vozilo dok je netko u njemu.
lKada podižete vozilo, nemojte ništa postavljati na niti pod dizalicu.
lNemojte podizati vozilo na visinu veću od one koja je potrebna za zamjenu
kotača.
lAko je nužno zavući se pod vozilo koristite stalak.
lKada spuštate vozilo provjerite da u blizini vozila nema nikoga. Ako se u
blizini nalaze ljudi, upozorite ih glasom prije spuštanja vozila.

5848-2. Što poduzeti u slučaju nužde
Pomaknite vozačevo sjedalo u
krajnji prednji položaj i skinte
pokrov.
Izvadite dizalicu.
Za pritezanje
Za otpuštanje

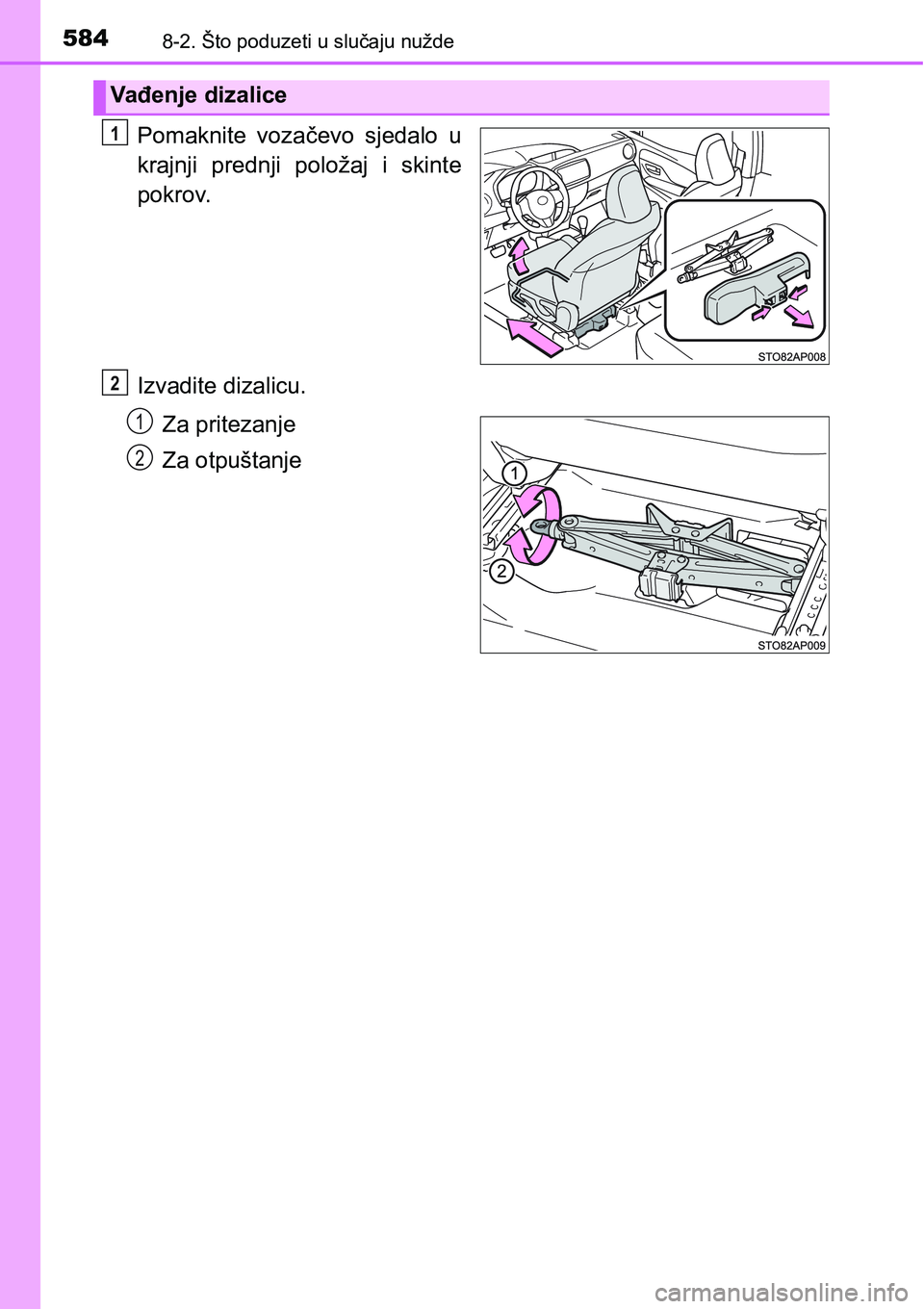

Vađenje dizalice
1
2
1
2

5858-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Vozila s malim rezervnim kotačem
Vozila s podnicom prtljažnika: Podignite policu prtljažnika i povucite
je prema sebi da biste je izvadili. (→str. 432)
Izvadite podnicu prtljažnika
Skinite konus s rezervnog kota-
ča, zatim otpustite središnji vi-
jak.
Vozila sa standardnim rezervnim kotačem
Podignite policu prtljažnika i povucite je prema sebi da biste je izva-
dili. (→str. 432)
Otpustite središnji vijak.
Vađenje rezervnog kotača
1
2
3
1
2

5868-2. Što poduzeti u slučaju nužde

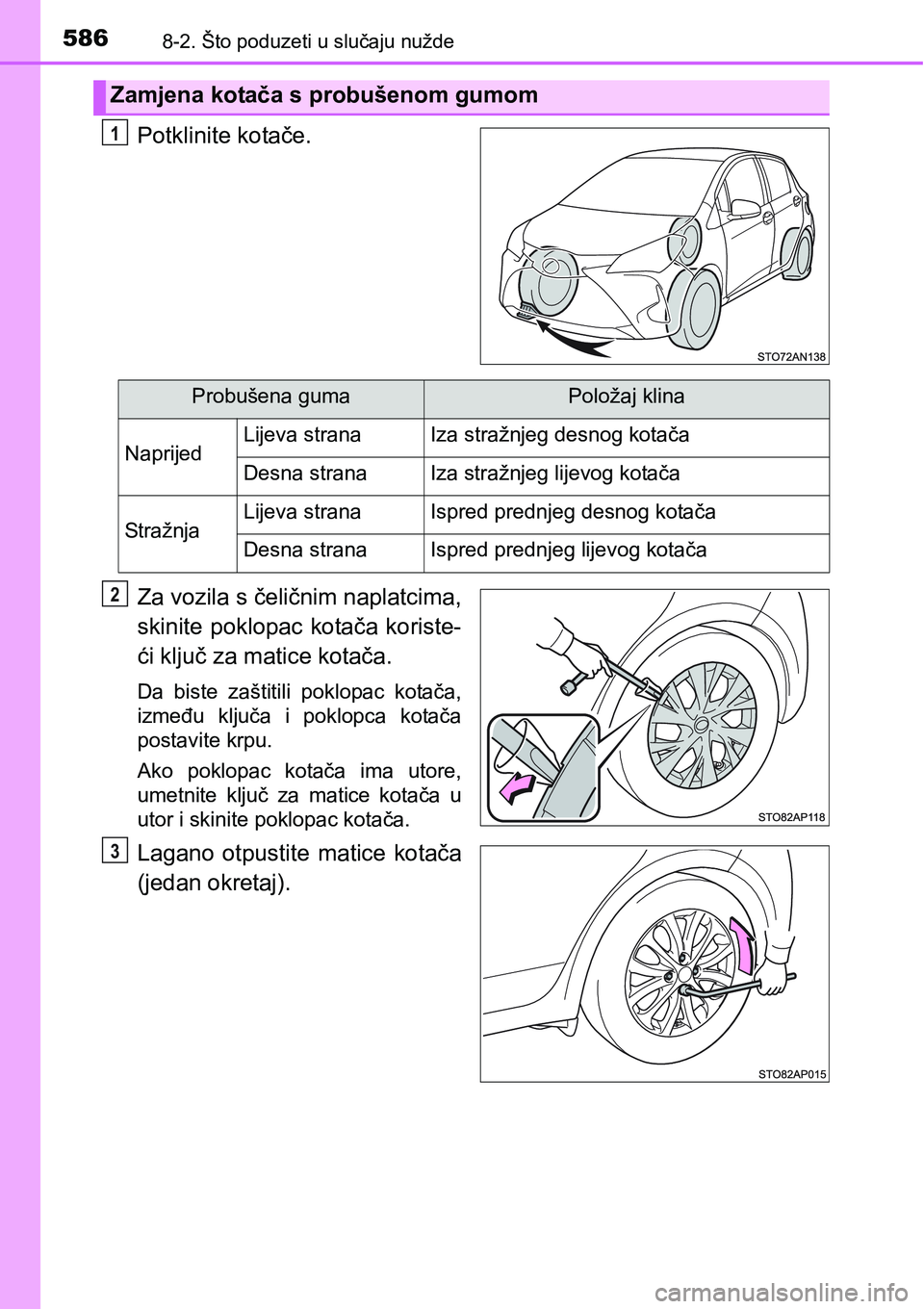

Potklinite kotače.
Za vozila s čeličnim naplatcima,
skinite poklopac kotača koriste-
ći ključ za matice kotača.
Da biste zaštitili poklopac kotača,
između ključa i poklopca kotača
postavite krpu.
Ako poklopac kotača ima utore,
umetnite ključ za matice kotača u
utor i skinite poklopac kotača.
Lagano otpustite matice kotača
(jedan okretaj).
Zamjena kotača s probušenom gumom
1
Probušena gumaPoložaj klina
NaprijedLijeva stranaIza stražnjeg desnog kotača
Desna stranaIza stražnjeg lijevog kotača
StražnjaLijeva stranaIspred prednjeg desnog kotača
Desna stranaIspred prednjeg lijevog kotača
2
3

5878-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće

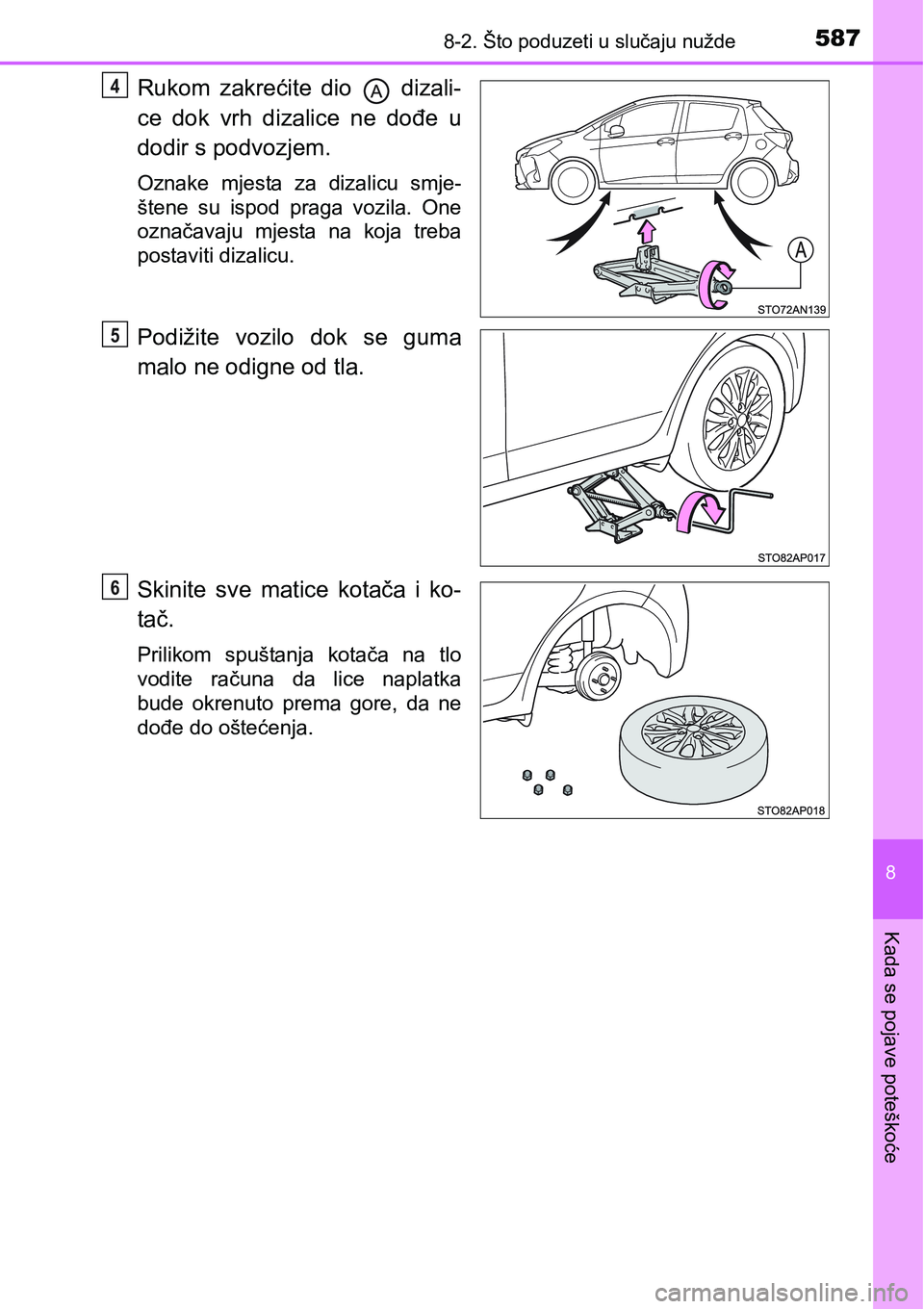

Rukom zakrećite dio dizali-
ce dok vrh dizalice ne dođe u
dodir s podvozjem.
Oznake mjesta za dizalicu smje-
štene su ispod praga vozila. One
označavaju mjesta na koja treba
postaviti dizalicu.
Podižite vozilo dok se guma
malo ne odigne od tla.
Skinite sve matice kotača i ko-
tač.
Prilikom spuštanja kotača na tlo
vodite računa da lice naplatka
bude okrenuto prema gore, da ne
dođe do oštećenja.
4
5
6

5888-2. Što poduzeti u slučaju nužde
UPOZORENJE
nZamjena kotača s probušenom gumom
lPridržavajte se sljedećih mjera opreza.
Nepridržavanje ovih mjera opreza može prouzročiti teške ozljede:
• Nemojte pokušavati poklopac glavčine kotača skinuti rukom. Budite pa-
žljivi u rukovanju poklopcem kotača da se ne biste ozlijedili.
• Nemojte dodirivati naplatke niti područje oko kočnica neposredno na-
kon vožnje.
Nakon vožnje naplatci i područja oko kočnica bit će izuzetno vrući. Ako
dodirujete ova područja rukama, stopalima ili drugim dijelovima tijela
prilikom zamjene kotača može doći do opekotina.
lAko se ne pridržavate ovih mjera opreza može doći do otpuštanja matica
kotača, kotač bi mogao otpasti, što bi moglo dovesti do pogibije ili teških
ozljeda.
• Odvezite vozilo na pritezanje matica kotača moment ključem na 103
Nm čim je prije moguće nakon zamjene kotača.
• Prilikom postavljanja kotača koristite samo matice koje su posebno kon-
struirane za taj naplatak.
• Ako na vijcima kotača, navojima matica ili rupama za vijke na naplatcima
ima bilo kakvih napuklina ili deformacija, odvezite vozilo na pregled bilo
kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom pouzdanom
serviseru.
• Prilikom postavljanja matica kotača, postavite ih tako da njihov zakošeni
dio bude okrenut prema unutra. (→str. 488)

5898-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Dobro očistite dodirnu površinu
naplatka od prljavštine.
Ako se na dodirnoj površini između
naplatka i glavčine nađe nešto,
matice kotača bi se mogle otpustiti
u vožnji i kotač bi mogao otpasti s
vozila.
Postavite kotač i lagano pritegnite svaku maticu rukom podjednako
snažno.
Kod zamjene čeličnog naplatka
čeličnim naplatkom (uključujući
mali rezervni kotač), pritegnite
matice tako da njihov zakošeni
dio tek dodirne plašt naplatka.
Kod zamjene aluminijskog na-
platka malim rezervnim kota-
čem, pritegnite matice tako da
njihov zakošeni dio tek dodirne
plašt naplatka.
Kod zamjene aluminijskog na-
platka aluminijskim naplatkom,
pritegnite matice tako da pod-
loška dođe u dodir s naplatkom.
Postavljanje rezervnog kotača
1
2
Zakošeni dio
Plašt naplatka
Zakošeni dio
Plašt naplatka
Naplatak
Podloška

5908-2. Što poduzeti u slučaju nužde
Spustite vozilo.
Čvrsto pritegnite svaku maticu
dva ili tri puta redoslijedom pri-
kazanim na slici.
Moment pritezanja:
103 N•m
Pritežite samo rukama; nemojte
koristiti bilo kakav dodatni alat, kao
što su čekić, cijev i nemojte prite-
zati nogama.
3
4
