2017 TOYOTA YARIS HATCHBACK Upute Za Rukovanje (in Croatian)

5037-3. Samostalno održavanje
7
Održavanje i briga
Provjera i zamjena osigurača
Zakrenite kontakt ključ u položaj “LOCK” (vozila bez sustava ulaska
i pokretanja bez ključa) odnosno isključite prekidač motora (vozila
sa sustavom ulaska i pokretanja bez ključa).
Otvorite pokrov kutije s osiguračima.
Prostor motora: kutije s osiguračima tipa A i B
Kutija s osiguračima tipa A
Gurnite jezičac unutra i podignite pokrov.
Kutija s osiguračima tipa B
Gurnite jezičac unutra i podignite pokrov.
Ako neki električni uređaj ili sustav na vozilu ne radi, možda je to
zbog pregorjelog osigurača. Ako se to dogodi provjerite i, po po-
trebi zamijenite osigurač.
1
2
1
2

5047-3. Samostalno održavanje
Prostor motora: kutija s osiguračima tipa C (upravljač na lijevoj strani)
Povucite rub gumene vrpce
da biste je oslobodili s pokro-
va, a zatim utisnite jezičce i
podignite pokrov.
Skinite pokrov izvoda aku-
mulatora, a zatim pokrov ku-
tije s osiguračima.
Prostor motora: kutija s osiguračima tipa C (upravljač na desnoj
strani)
Povucite rub gumene vrpce
da biste je oslobodili s pokro-
va, a zatim utisnite jezičce i
podignite pokrov.
Skinite pokrov izvoda aku-
mulatora, a zatim pokrov ku-
tije s osiguračima.
1
2
1
2

5057-3. Samostalno održavanje
7
Održavanje i briga
Ploča s instrumentima (upravljač na lijevoj strani)
Maknite poklopac.
Ploča s instrumentima (upravljač na desnoj strani)
Maknite pokrov.
Nemojte prejako povlačiti po-
krov jer je spojen na rasvjetu
prostora za noge.
Maknite poklopac.
Izvucite osigurač alatom za iz-
vlačenje.
Alatom za izvlačenje je moguće
izvući samo osigurače tipa A.
1
2
3

5067-3. Samostalno održavanje
Provjerite je li osigurač pregorio.
Normalni osigurač
Pregorjeli osigurač
Od tipa A do F:
Zamijenite pregorjeli osigurač novim osiguračem odgovarajuće jakosti. Po-
trebna jakost može se pročitati s poklopca kućišta osigurača.
Tip G:
Obratite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili bilo ko-
jem pouzdanom serviseru.
4
1
2
Tip ATip B
Tip CTip D

5077-3. Samostalno održavanje
7
Održavanje i briga
nNakon zamjene osigurača
lAko svjetla ne rade niti nakon zamjene osigurača, možda je potrebno zami-
jeniti žarulju. (→str. 509)
lAko pregorjeli osigurač ponovno pregori, odvezite vozilo na pregled bilo ko-
jem ovlaštenom prodavaču ili serviseru Toyote ili bilo kojem pouzdanom ser-
viseru.
nAko je strujni krug preopterećen
Osigurači su dimenzionirani tako da pregore i time zaštite ožičenje od ošteće-
nja.
nPrilikom zamjene žarulja
Toyota preporučuje da koristite originalne Toyotine proizvode namijenjene za
ovo vozilo. S obzirom na to da su neke žarulje spojene na električne krugove
konstruirane da spriječe preopterećenje, možda nećete moći koristiti neorigi-
<00510044004f0051004800030047004c004d0048004f0052005900480003004c004f004c00030047004c004d0048004f0052005900480003004e0052004d004c00030051004c005600580003005100440050004c004d00480051004d00480051004c000300
5d00440003005200590052000300590052005d004c004f0052[.
Tip ETip F
Tip G

5087-3. Samostalno održavanje
nPrilikom postavljanja pokrova (kutija s osiguračima tipa C)
Upravljač na lijevoj strani
Upravljač na desnoj strani
Postavite pokrov, zatim zakačite utor gu-
mene vrpce na pokrov.
Postavite pokrov, zatim zakačite utor gu-
mene vrpce na pokrov.
UPOZORENJE
nDa biste spriječili kvarove i požar na vozilu
Pridržavajte se sljedećih mjera opreza.
<00380003005600580053005500520057005100520050000300500052004a004f004c00030045004c0056005700480003004c005d0044005d005900440057004c0003005200e30057004800fc00480051004d0044000f0003004400030050005200e5004700
440003004c00030053005200e5004400550003004c004f004c[ ozljede.
lNikada nemojte koristiti osigurač veće jakosti od one naznačene, niti kori-
stiti neki drugi predmet umjesto osigurača.
lUvijek koristite originalni Toyotin osigurač ili ekvivalent.
Nikada nemojte zamijeniti osigurač komadom žice, čak niti kao privreme-
no rješenje.
l<0031004800500052004d005700480003005300550052005900520047004c0057004c0003004c005d0050004d004800510048000300510044000300520056004c004a00580055004400fe005800030051004c0057004c0003004e005800fc004c00e3005700
5800030056000300520056004c004a00580055004400fe004c[ma.
NAPOMENA
nPrije zamjene osigurača
Odvezite vozilo čim prije na pregled bilo kojem ovlaštenom prodavaču ili
serviseru Toyote ili bilo kojem pouzdanom serviseru radi utvrđivanja uzroka
preopterećenja.

5097-3. Samostalno održavanje
7
Održavanje i briga
Žarulje
Provjerite snagu žarulje koju želite zamijeniti. (→str. 638)
nNaprijed
Sljedeće žarulje možete sami zamijeniti. Složenost zamjene se
razlikuje od jedne do druge žarulje. S obzirom na to da postoji
opasnost od oštećenja dijelova, preporučujemo da zamjene oba-
vi bilo koji ovlašteni prodavač ili serviser Toyote ili drugi pouz-
dani serviser.
Za pojedinosti o zamjeni drugih žarulja obratite se bilo kojem
ovlaštenom prodavaču ili serviseru Toyote ili drugom pouzda-
nom serviseru.
Pripreme za zamjenu žarulja
Smještaj žarulja
Prednja pozicijska svjetla/
dnevna svjetla (izvedba sa
žaruljama)
Prednji pokazivači smjeraGlavna svjetla
Prednja svjetla za maglu
(ovisno o opremi)
Bočni pokazivači smjera1
2
3
4
5

5107-3. Samostalno održavanje

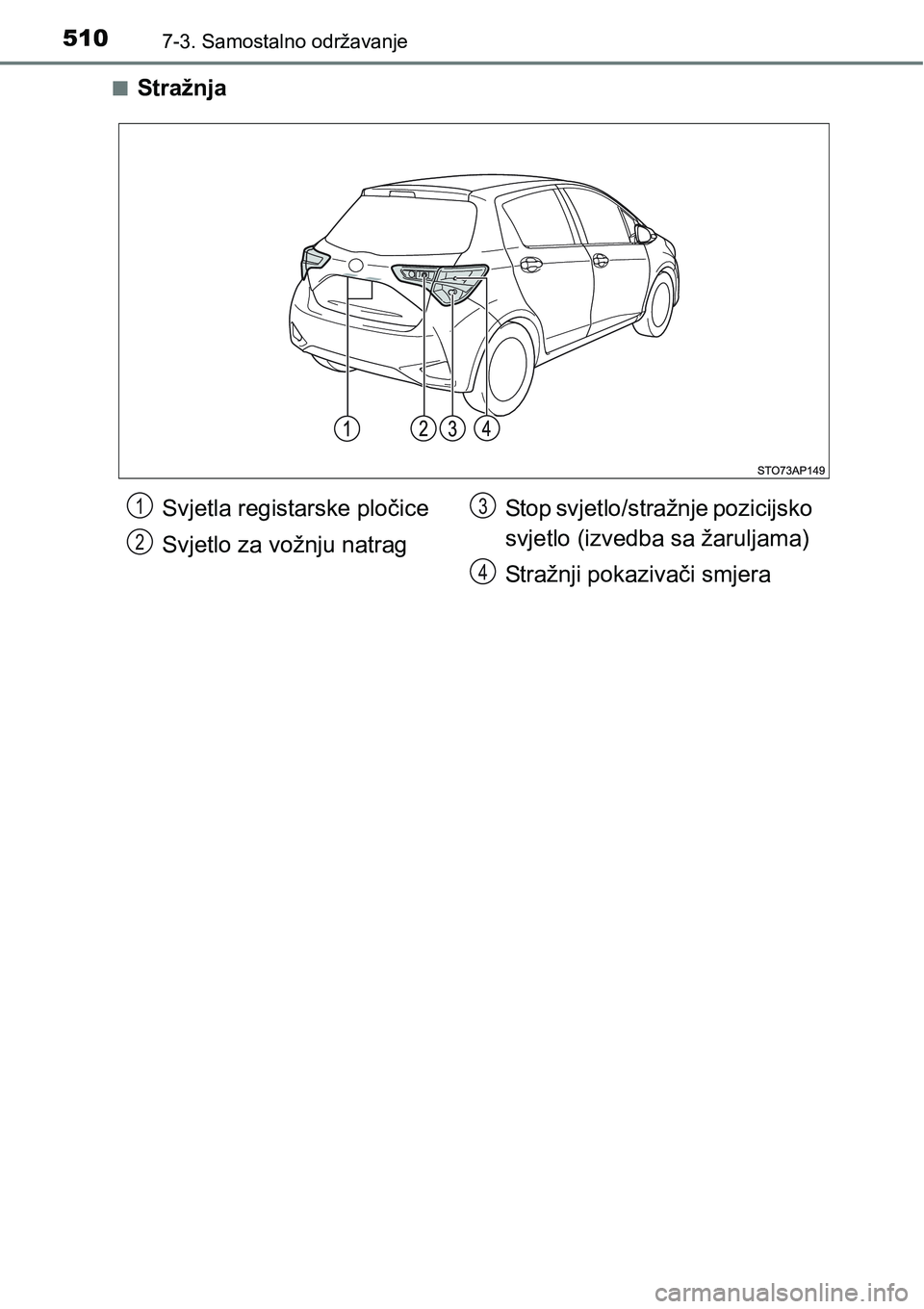

nStražnja
Svjetla registarske pločice
Svjetlo za vožnju natragStop svjetlo/stražnje pozicijsko
svjetlo (izvedba sa žaruljama)
Stražnji pokazivači smjera1
2
3
4
