Техническое обслуживание и уход за автомобилем

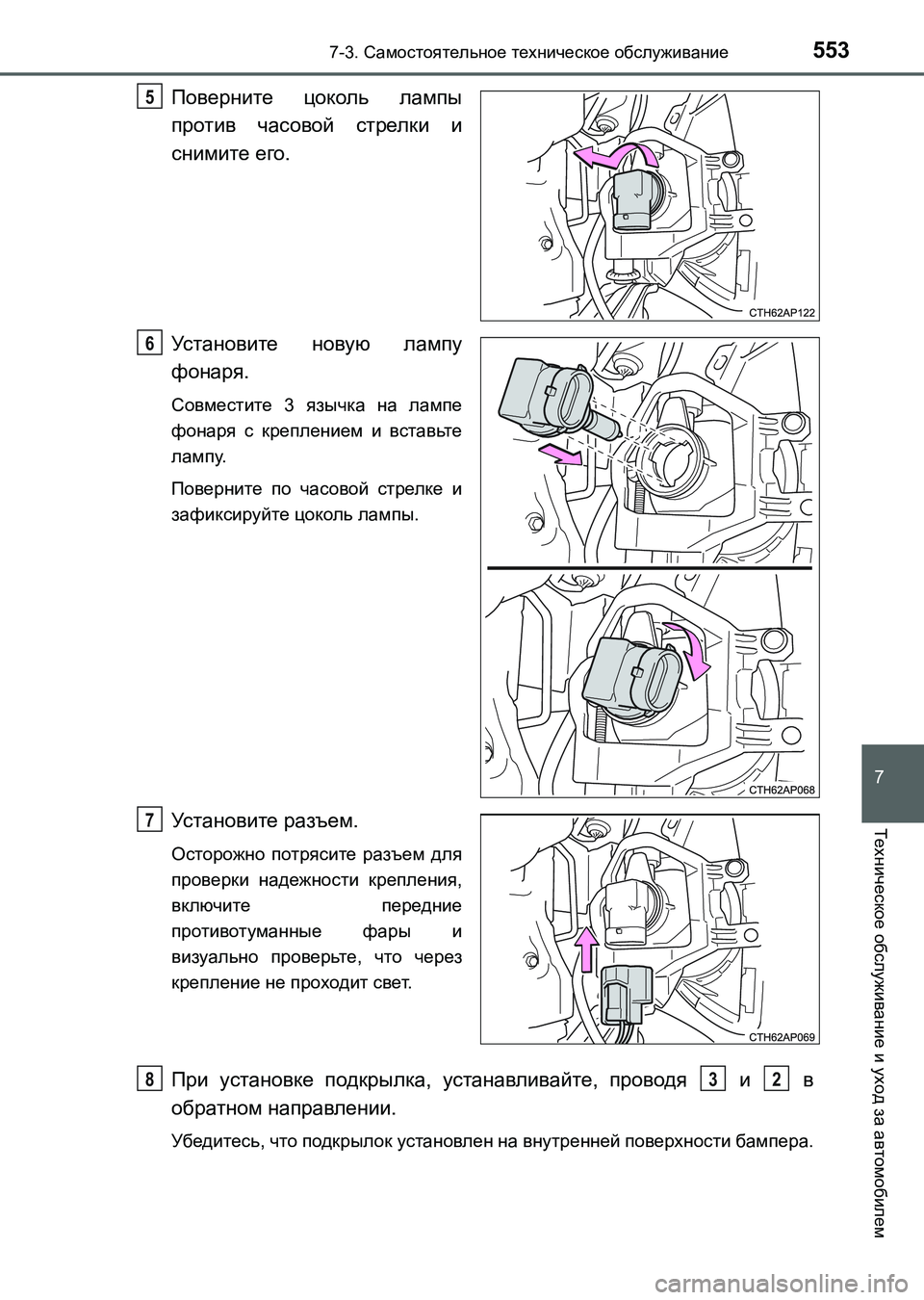

Поверните цоколь лампы
против часовой стрелки и
снимите его.
Установите новую лампу
фонаря.
Совместите 3 язычка на лампе
фонаря с креплением и вставьте
лампу.
Поверните по часовой стрелке и
зафиксируйте цоколь лампы.
Установите разъем.
Осторожно потрясите разъем для
проверки надежности крепления,
включите передние
противотуманные фары и
визуально проверьте, что через
крепление не проходит свет.
При установке подкрылка, устанавливайте, проводя и в
обратном направлении.
Убедитесь, что подкрылок установлен на внутренней поверхности бампера.
5
6
7
832
UK AURIS_HB_OM_Russian_OM12L02R.book 553 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5547-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)■

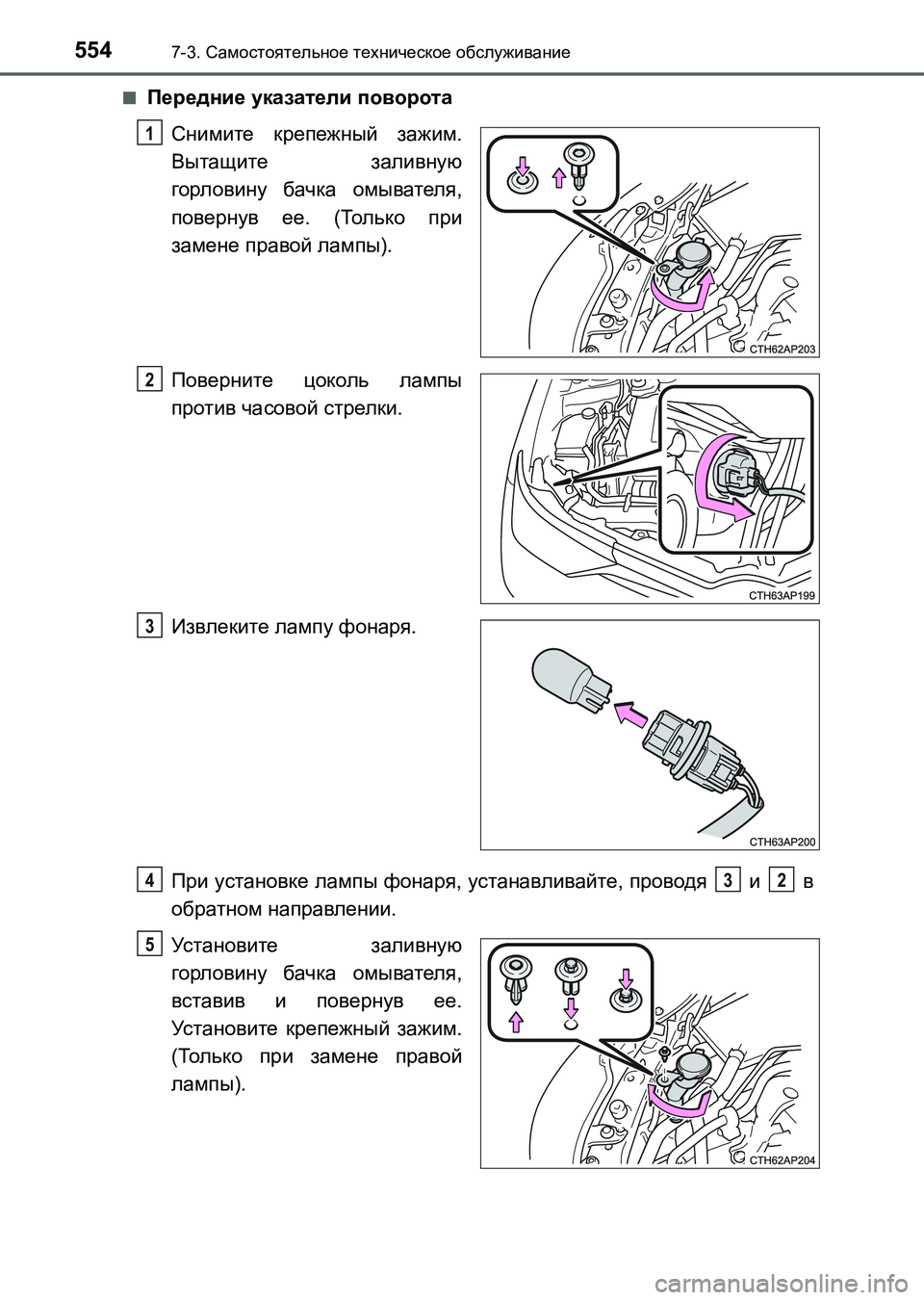

Передние указатели поворота
Снимите крепежный зажим.
Вытащите заливную
горловину бачка омывателя,
повернув ее. (То л ь к о при
замене правой лампы).
Поверните цоколь лампы
против часовой стрелки.
Извлеките лампу фонаря.
При установке лампы фонаря, устанавливайте, проводя и в
обратном направлении.
Установите заливную
горловину бачка омывателя,
вставив и повернув ее.
Установите крепежный зажим.
(То л ь к о при замене правой
лампы
).
1
2
3
432
5
UK AURIS_HB_OM_Russian_OM12L02R.book 554 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5557-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем

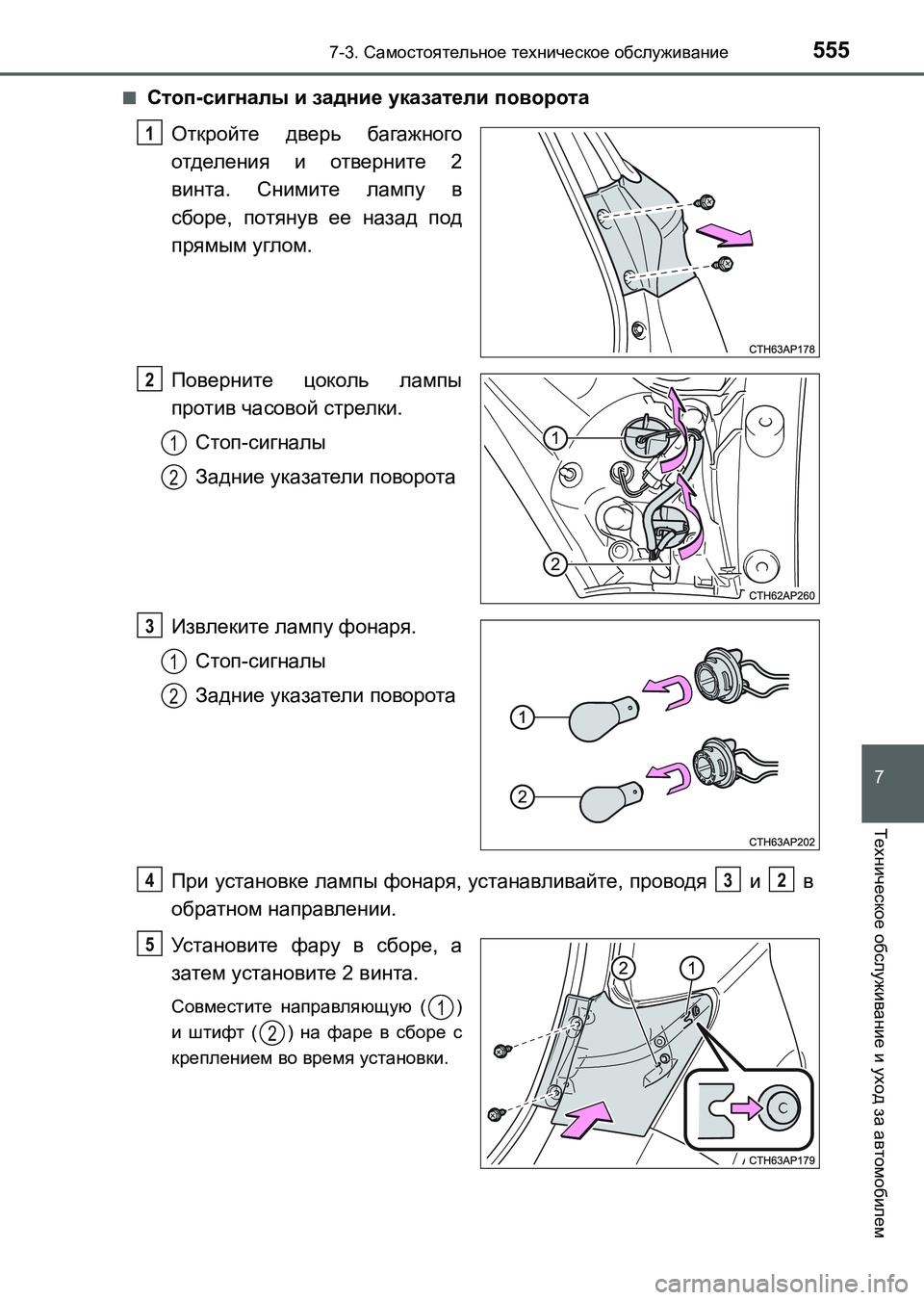

■Стоп-сигналы и задние указатели поворота
Откройте дверь багажного
отделения и отверните 2
винта. Снимите лампу в
сборе, потянув ее назад под
прямым углом.
Поверните цоколь лампы
против часовой стрелки.
Стоп-сигналы
Задние указатели поворота
Извлеките лампу фонаря.
Стоп-сигналы
Задние указатели поворота
При установке лампы фонаря, устанавливайте, проводя и в
обратном направлении.
Установите фару в сборе
, а
затем установите 2 винта.
Совместите направляющую ()
и штифт () на фаре в сборе с
креплением во время установки.
1
2
1
2
3
1
2
432
5
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 555 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5567-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)■

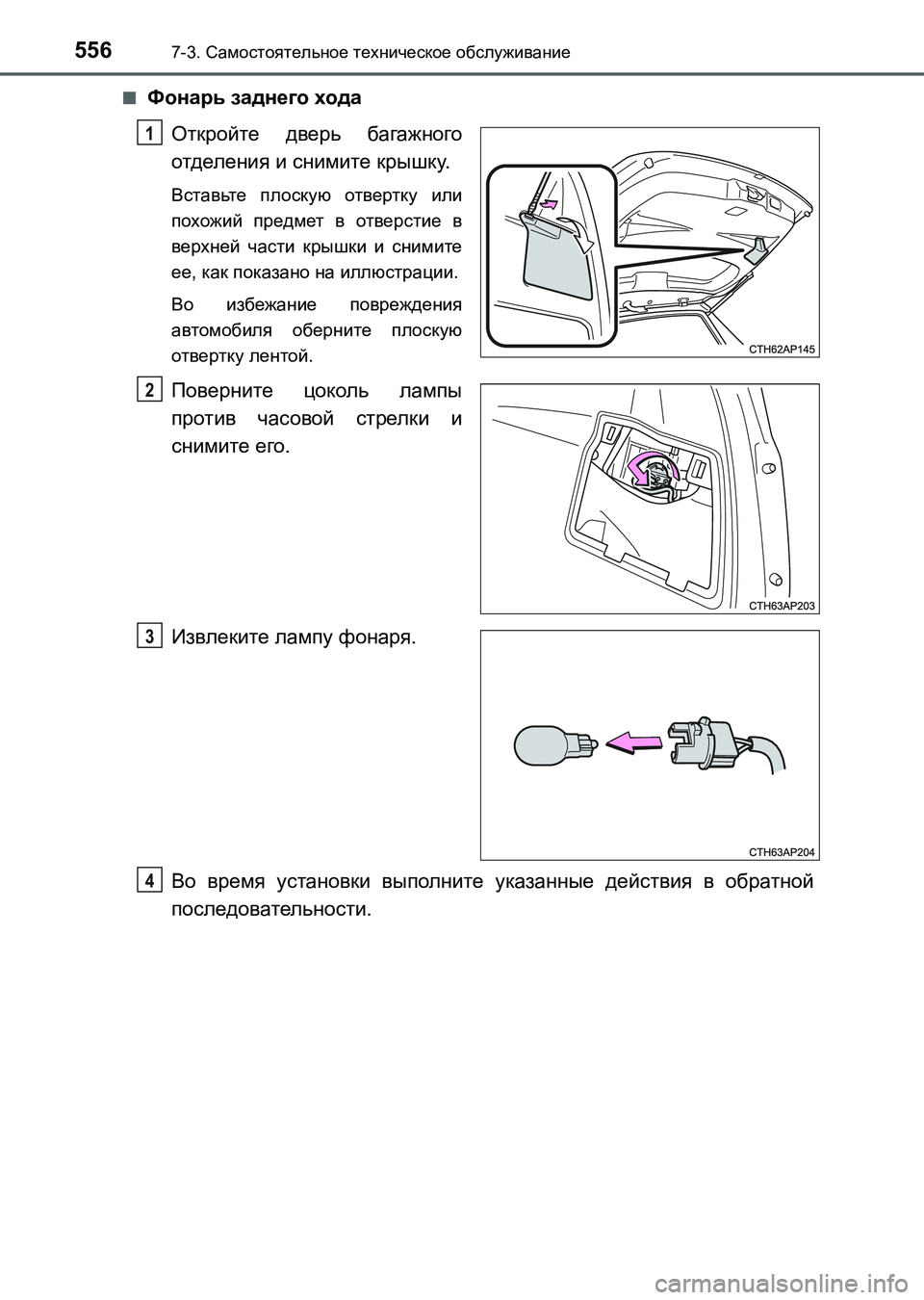

Фонарь заднего хода
Откройте дверь багажного
отделения и снимите крышку.
Вставьте плоскую отвертку или
похожий предмет в отверстие в
верхней части крышки и снимите
ее, как показано на иллюстрации.
Во избежание повреждения
автомобиля оберните плоскую
отвертку лентой.
Поверните цоколь лампы
против часовой стрелки и
снимите его.
Извлеките лампу фонаря.
Во время установки выполните указанные действия в обратной
последовательности.
1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 556 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5577-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем

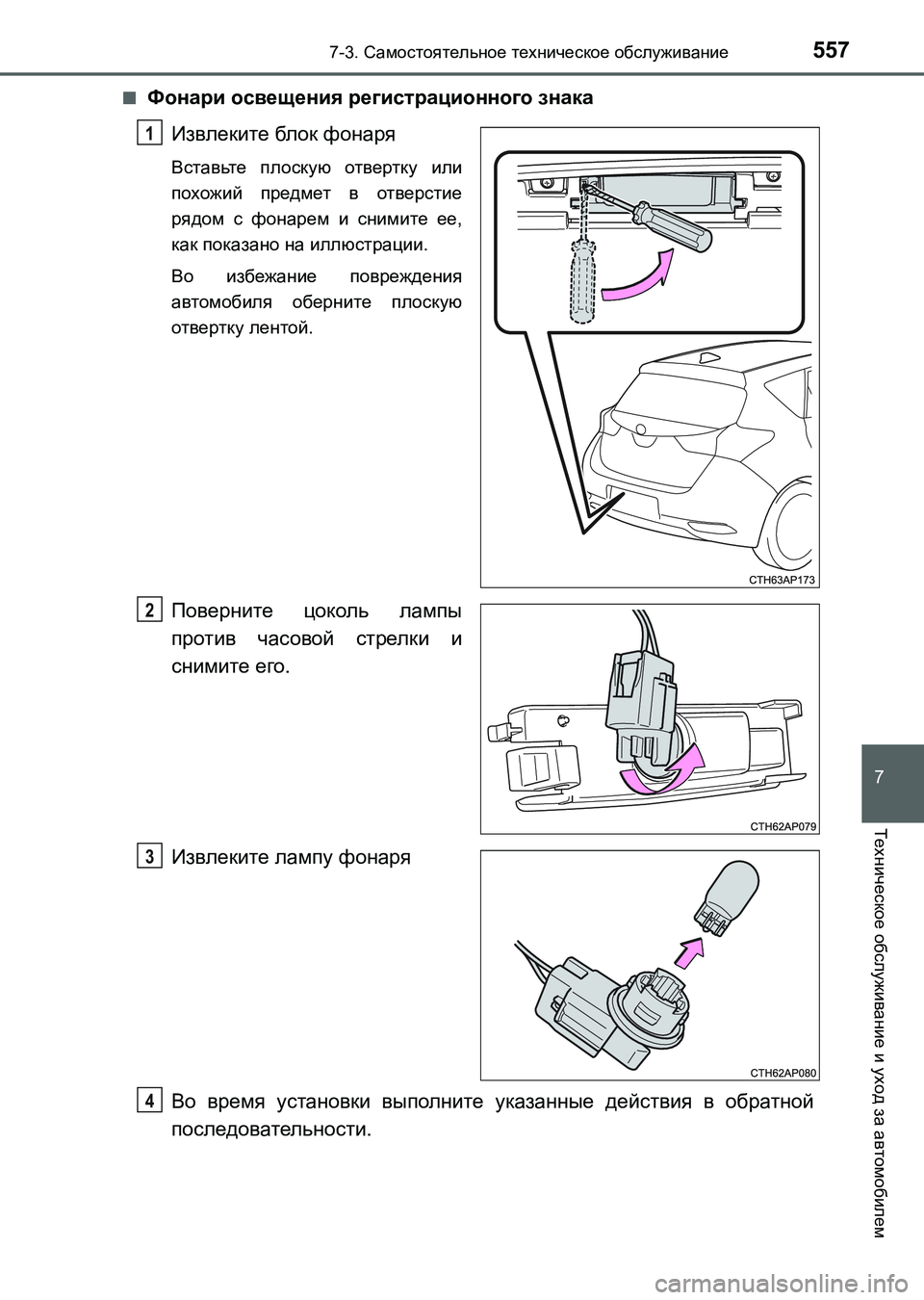

■Фонари освещения регистрационного знака
Извлеките бл ок фонаря
Вставьте плоскую отвертку или
похожий предмет в отверстие
рядом с фонарем и снимите ее,
как показано на иллюстрации.
Во избежание повреждения
автомобиля оберните плоскую
отвертку лентой.
Поверните цоколь лампы
против часовой стрелки и
снимите его.
Извлеките лампу фонаря
Во время установки выполните указанные действия в обратной
последовательности.
1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 557 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5587-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)■

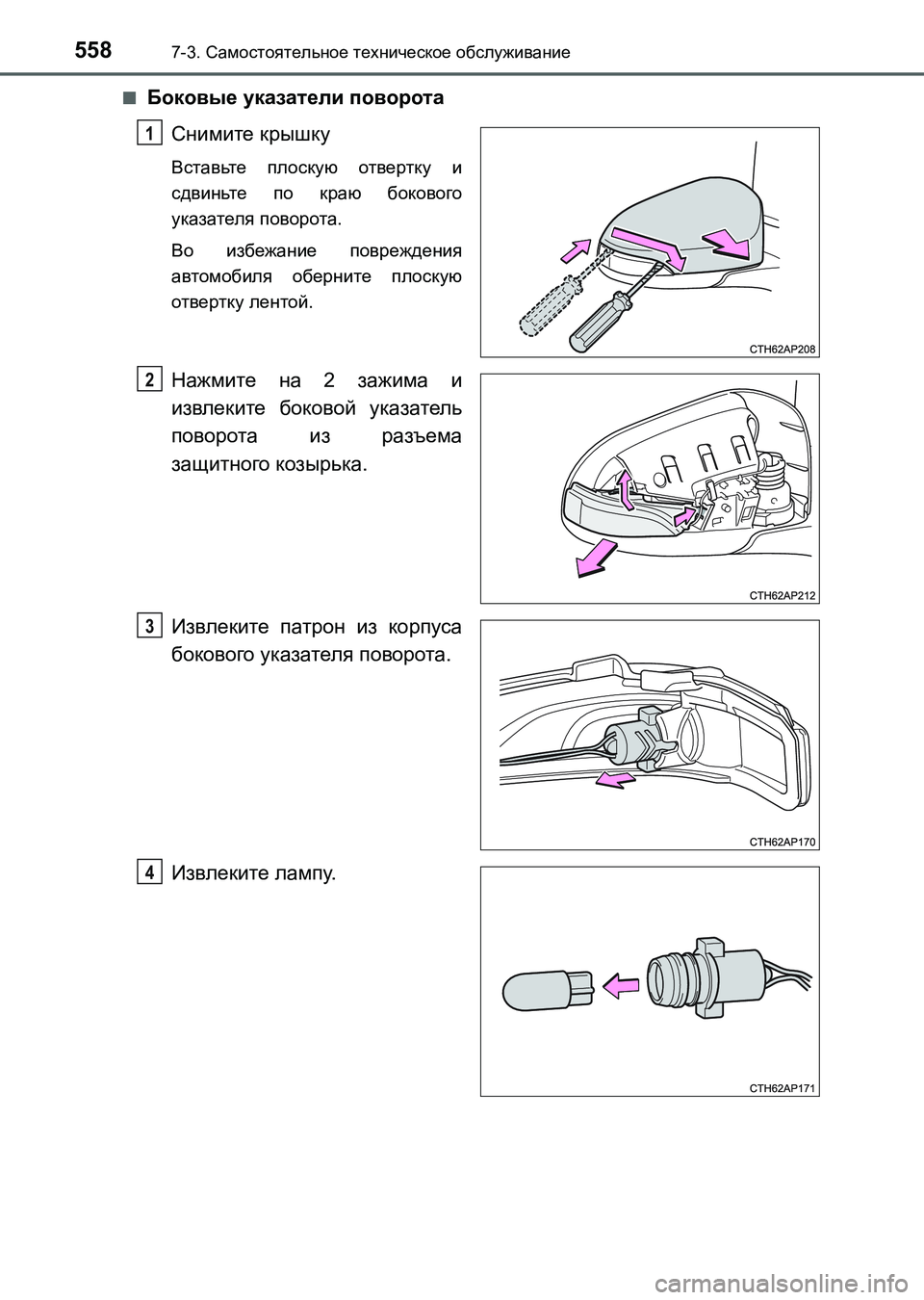

Боковые указатели поворота
Снимите крышку
Вставьте плоскую отвертку и
сдвиньте по краю бокового
указателя поворота.
Во избежание повреждения
автомобиля оберните плоскую
отвертку лентой.
Нажмите на 2 зажима и
извлеките боковой указатель
поворота из разъема
защитного козырька.
Извлеките патрон из корпуса
бокового указателя поворота.
Извлеките лампу.
1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 558 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5597-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем

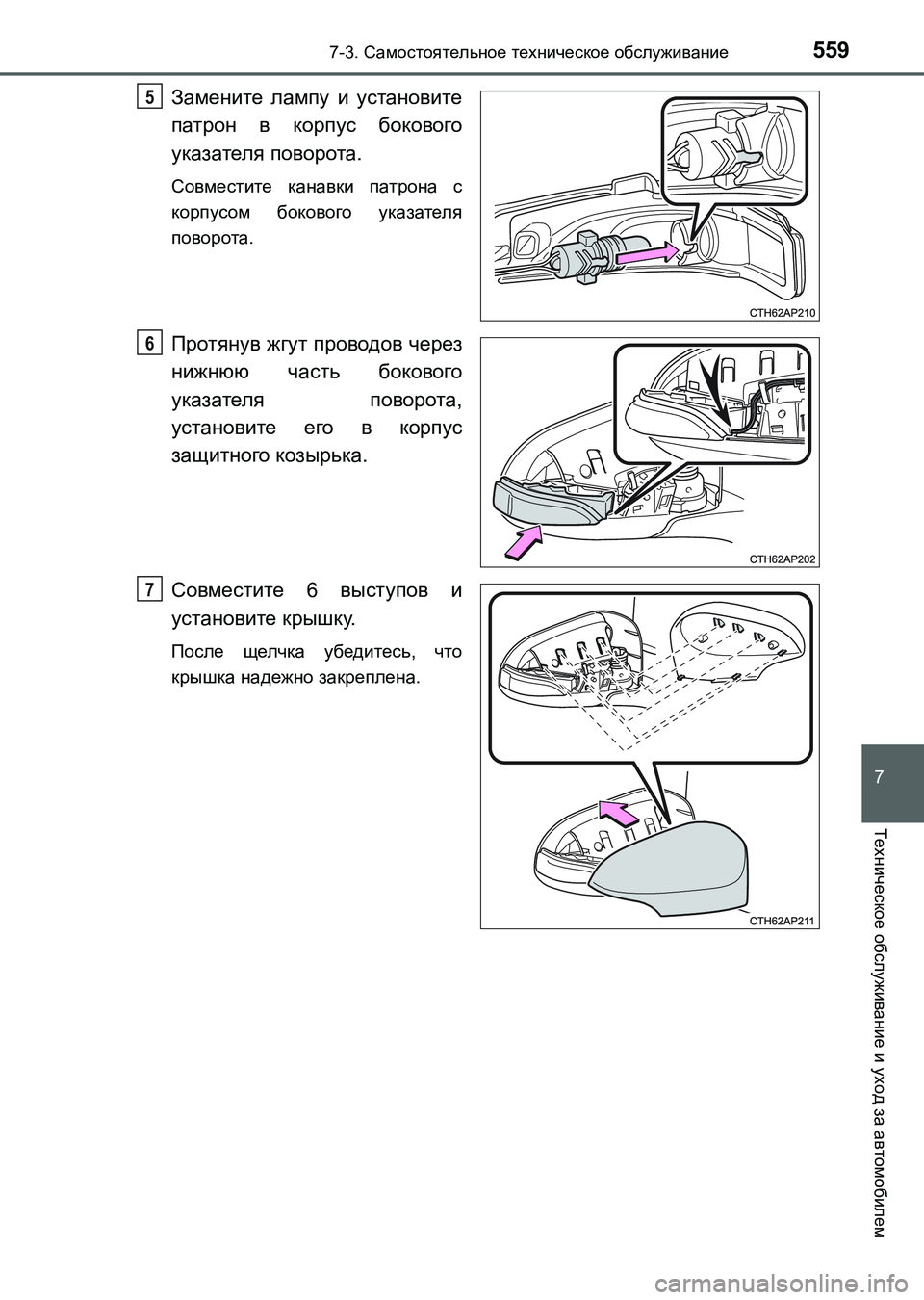

Замените лампу и установите
патрон в корпус бокового
указателя поворота.
Совместите канавки патрона с
корпусом бокового указателя
поворота.
Протянув жгут проводов через
нижнюю часть бокового
указателя поворота,
установите его в корпус
защитного козырька.
Совместите 6 выступов и
установите крышку.
После щелчка убедитесь, что
крышка надежно закреплена.
5
6
7
UK AURIS_HB_OM_Russian_OM12L02R.book 559 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5607-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)■

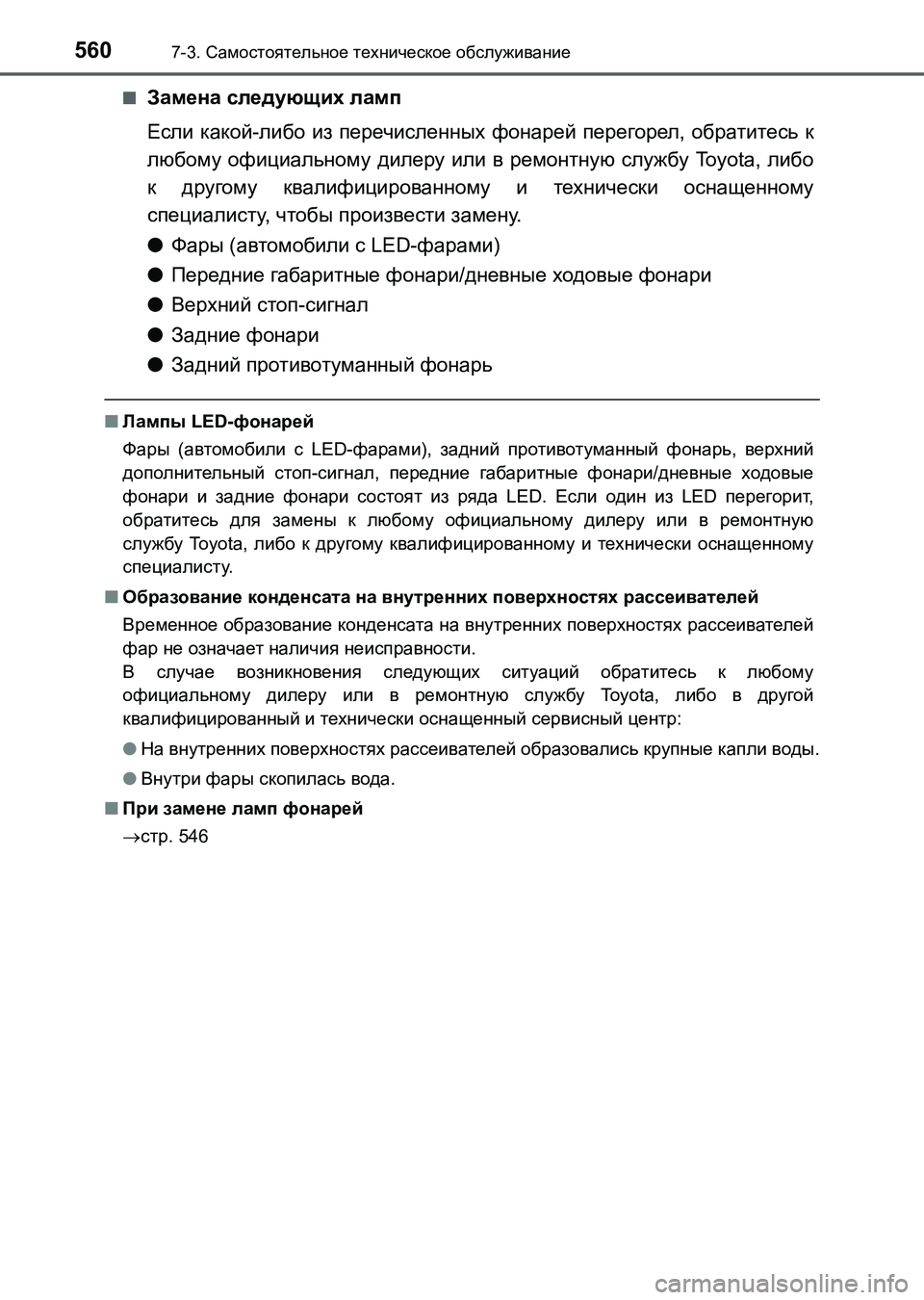

Замена следующих ламп
Если какой-либо из перечисленных фонарей перегорел, обратитесь к
любому официальному дилеру или в ремонтную службу Toyota, либо
к другому квалифицированному и технически оснащенному
специалисту, чтобы произвести замену.
●Фары (автомобили с LED-фарами)
●Передние габаритные фонари/дневные ходовые фонари
●Верхний стоп-сигнал
●Задние фонари
●Задний противотуманный фонарь
■Лампы LED-фонарей
Фары (автомобили с LED-фарами), задний противотуманный фонарь, верхний
дополнительный стоп-сигнал, передние габаритные фонари/дневные ходовые
фонари и задние фонари состоят из ряда LED. Если один из LED перегорит,
обратитесь для замены к любому официальному дилеру или в ремонтную
службу Toyota, либо к другому квалифицированному и технически оснащенному
специалисту.
■Образование конденсата на внутренних
поверхностях рассеивателей
Временное образование конденсата на внутренних поверхностях рассеивателей
фар не означает наличия неисправности.
В случае возникновения следующих ситуаций обратитесь к любому
официальному дилеру или в ремонтную службу Toyota, либо в другой
квалифицированный и технически оснащенный сервисный центр:
●На внутренних поверхностях рассеивателей образовались крупные капли воды.
●Внутри фары скопилась вода.
■При замене
ламп фонарей
стр. 546
