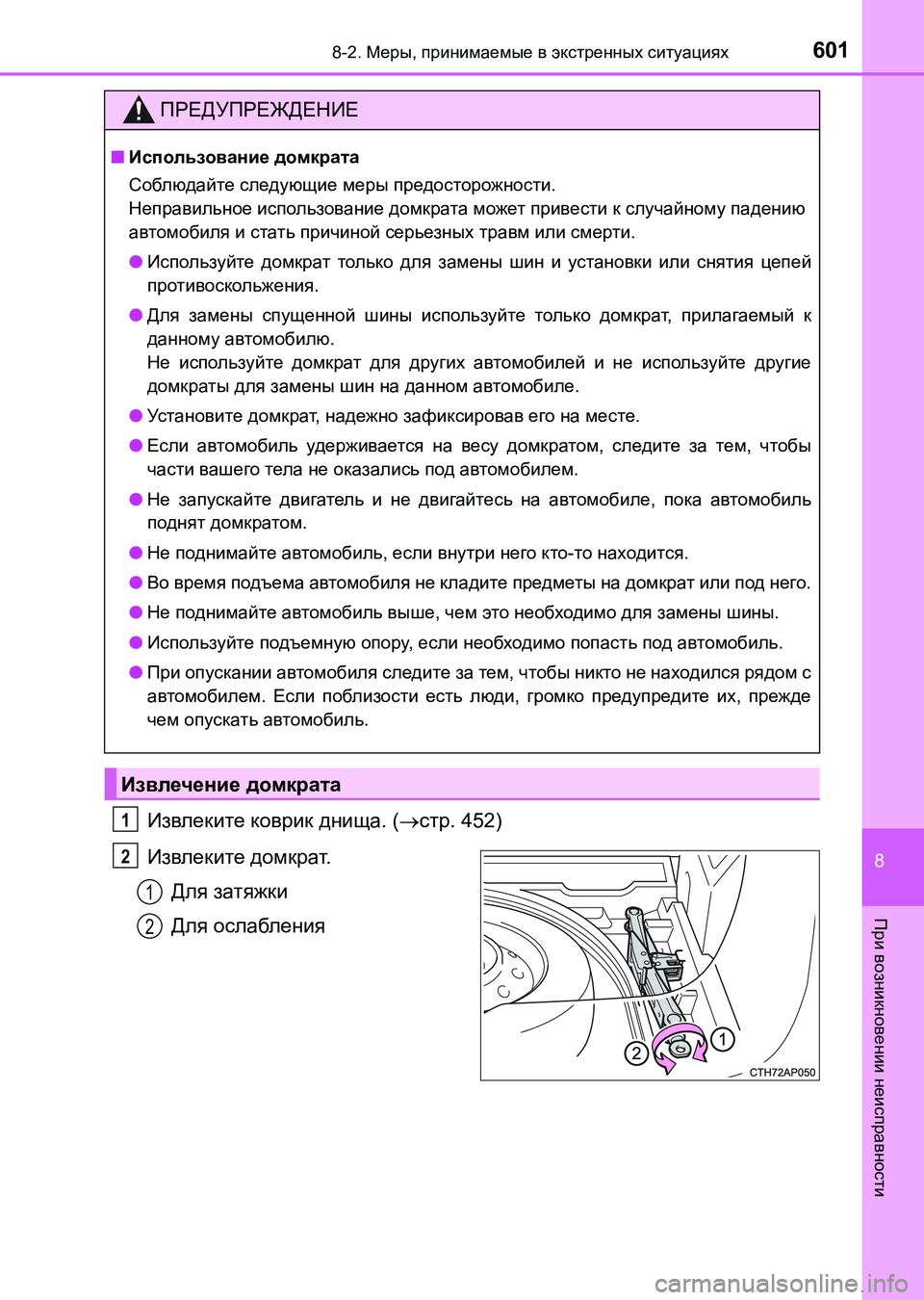

2017 TOYOTA AURIS Руково

6018-2. Меры, принимаемые в экстренных ситуациях
8
При возникновении неисправности
UK_AURIS_HB_ER (OM12L02R)
Извлеките коврик днища. (стр. 452)
Извлеките домкрат.
Для затяжки
Для ослабления
ПРЕДУПРЕЖДЕНИЕ
■Использование домкрата
Соблюдайте следующие меры предосторожности.
Неправильное использование домкрата может привести к случайному падению
автомобиля и стать причиной серьезных травм или смерти.
●Используйте домкрат только для замены шин и установки или снятия цепей
противоскольжения.
●Для замены спущенной шины используйте только домкрат, прилагаемый к
данному автомобилю.
Не используйте домкрат для других автомобилей
и не используйте другие
домкраты для замены шин на данном автомобиле.
●Ус т а н о в и те домкрат, надежно зафиксировав его на месте.
●Если автомобиль удерживается на весу домкратом, следите за тем, чтобы
части вашего тела не оказались под автомобилем.
●Не запускайте двигатель и не двигайтесь на автомобиле, пока автомобиль
поднят домкратом.
●Не поднимайте автомобиль,
если внутри него кто-то находится.
●Во время подъема автомобиля не кладите предметы на домкрат или под него.
●Не поднимайте автомобиль выше, чем это необходимо для замены шины.
●Используйте подъемную опору, если необходимо попасть под автомобиль.
●При опускании автомобиля следите за тем, чтобы никто не находился рядом с
автомобилем.
Если поблизости есть люди, громко предупредите их, прежде
чем опускать автомобиль.
Извлечение домкрата
1
2
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 601 ページ ２０１６年６月２８日　火曜日　午後５時２５分

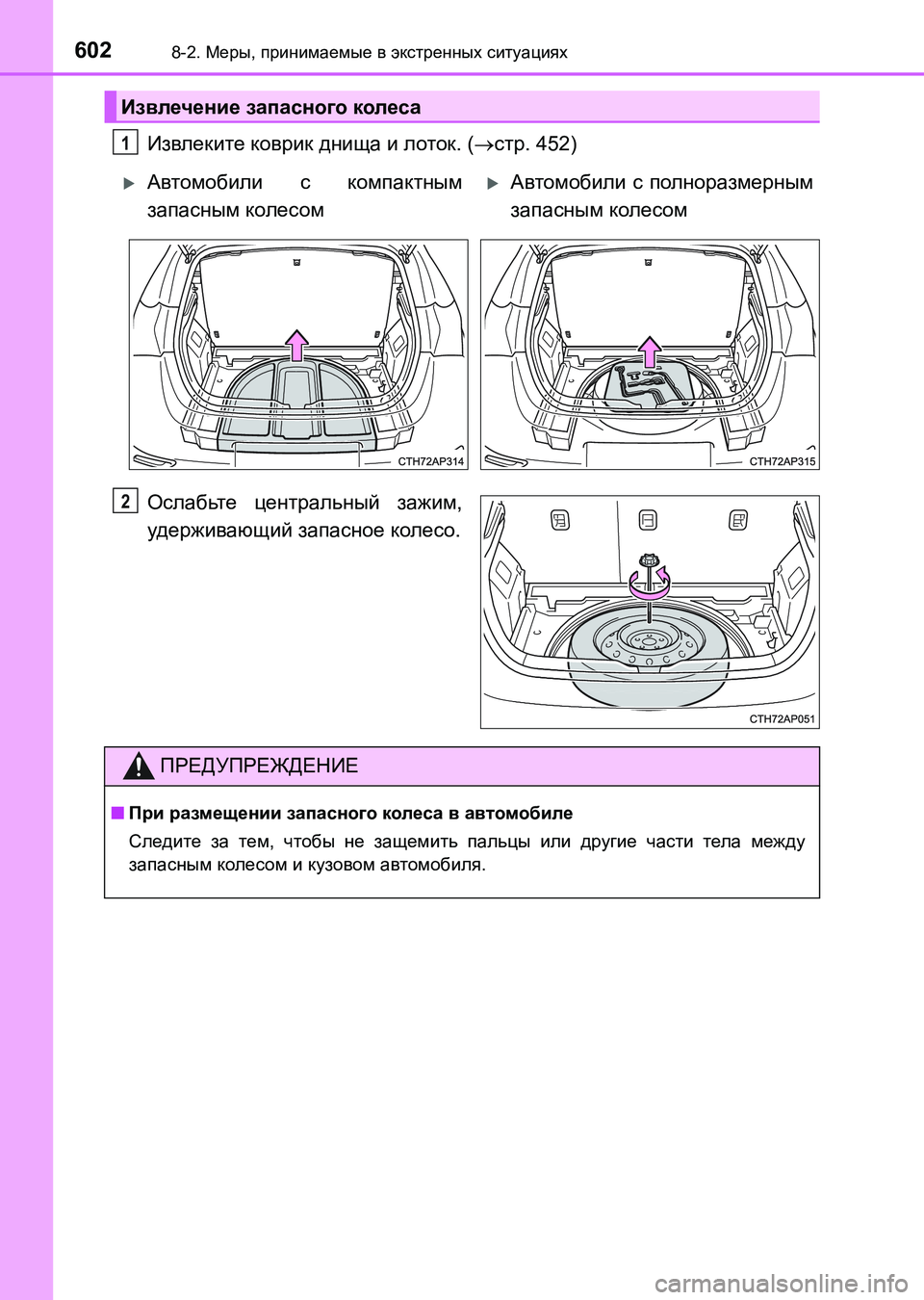

6028-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HB_ER (OM12L02R)
Извлеките коврик днища и лоток. (стр. 452)
Ослабьте центральный зажим,
удерживающий запасное колесо.
Извлечение запасного колеса
1
Автомобили с компактным
запасным колесомАвтомобили с полноразмерным
запасным колесом
2
ПРЕДУПРЕЖДЕНИЕ
■При размещении запасного колеса в автомобиле
Следите за тем, чтобы не защемить пальцы или другие части тела между
запасным колесом и кузовом автомобиля.
UK AURIS_HB_OM_Russian_OM12L02R.book 602 ページ ２０１６年６月２８日　火曜日　午後５時２５分

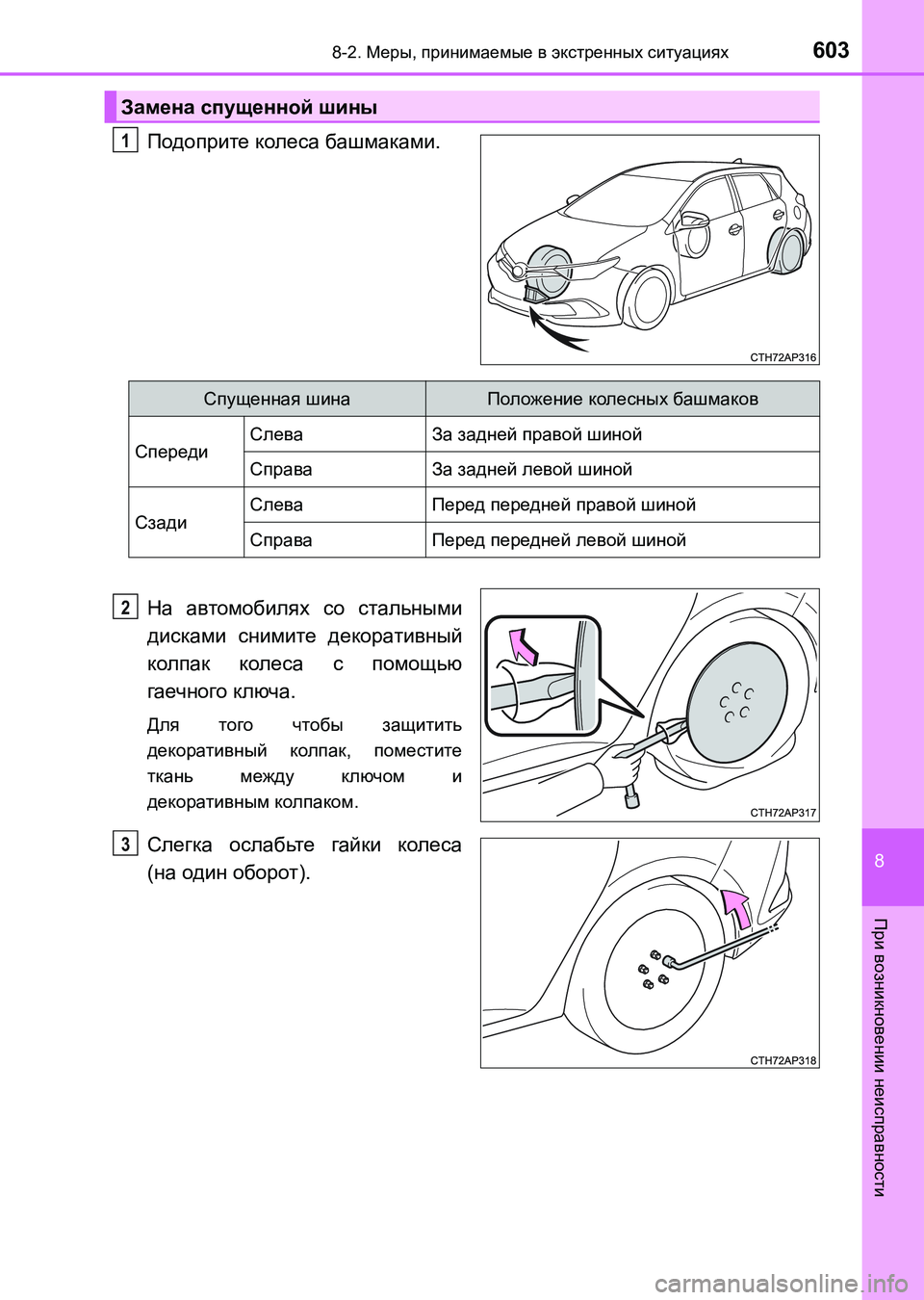

6038-2. Меры, принимаемые в экстренных ситуациях
8
При возникновении неисправности
UK_AURIS_HB_ER (OM12L02R)
Подоприте колеса башмаками.
На автомобилях со стальными
дисками снимите декоративный
колпак колеса с помощью
гаечного ключа.
Для того чтобы защитить
декоративный колпак, поместите
ткань между ключом и
декоративным колпаком.
Слегка ослабьте гайки колеса
(на один оборот).
Замена спущенной шины
1
Спущенная шинаПоложение колесных башмаков
СпередиСлеваЗа задней правой шиной
СправаЗа задней левой шиной
СзадиСлеваПеред передней правой шиной
СправаПеред передней левой шиной
2
3
UK AURIS_HB_OM_Russian_OM12L02R.book 603 ページ ２０１６年６月２８日　火曜日　午後５時２５分

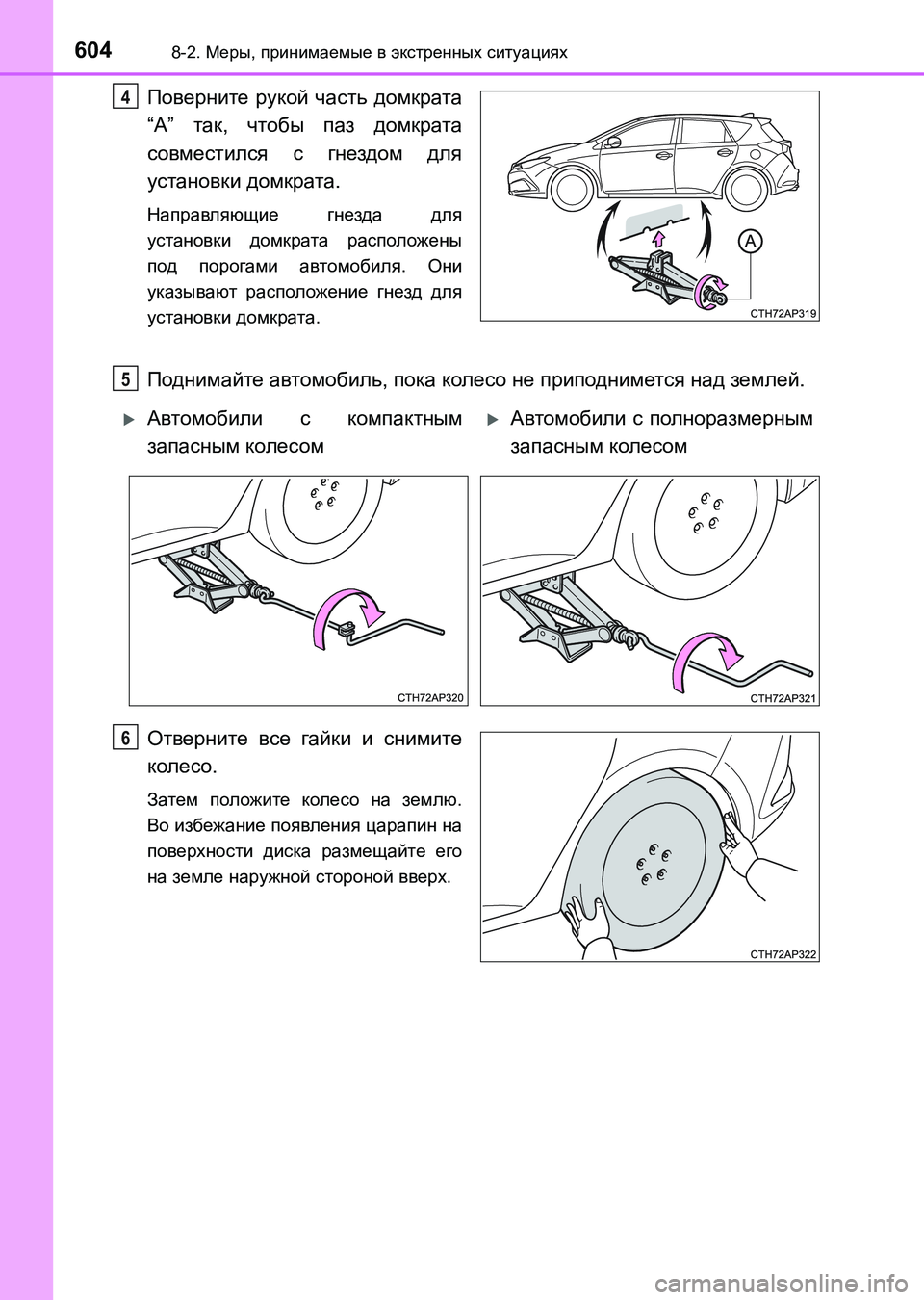

6048-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HB_ER (OM12L02R)
Поверните рукой часть домкрата
“А” так, чтобы паз домкрата
совместился с гнездом для
установки домкрата.
Направляющие гнезда для
установки домкрата расположены
под порогами автомобиля. Они
указывают расположение гнезд для
установки домкрата.
Поднимайте автомобиль, пока колесо не приподнимется над землей.
Отверните все гайки и снимите
колесо.
Затем положите колесо на землю.
Во избежание появления царапин на
поверхности диска размещайте его
на земле наружной стороной вверх.
4
5
Автомобили с компактным
запасным колесомАвтомобили с полноразмерным
запасным колесом
6
UK AURIS_HB_OM_Russian_OM12L02R.book 604 ページ ２０１６年６月２８日　火曜日　午後５時２５分

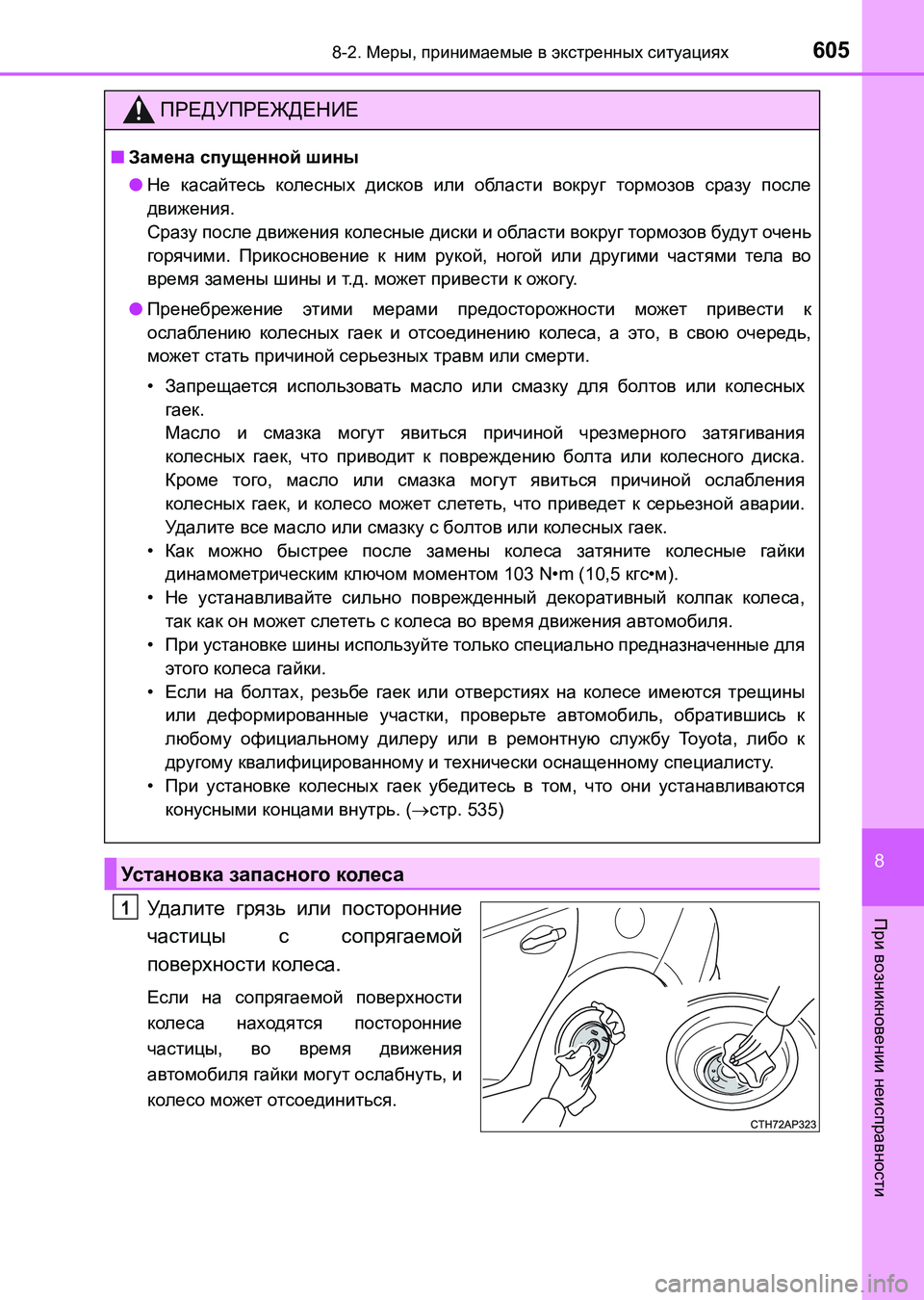

6058-2. Меры, принимаемые в экстренных ситуациях
8
При возникновении неисправности
UK_AURIS_HB_ER (OM12L02R)
Уд а л и т е грязь или посторонние
частицы с сопрягаемой
поверхности колеса.
Если на сопрягаемой поверхности
колеса находятся посторонние
частицы, во время движения
автомобиля гайки могут ослабнуть, и
колесо может отсоединиться.
ПРЕДУПРЕЖДЕНИЕ
■Замена спущенной шины
●Не касайтесь колесных дисков или области вокруг тормозов сразу после
движения.
Сразу после движения колесные диски и области вокруг тормозов будут очень
горячими. Прикосновение к ним рукой, ногой или другими частями тела во
время замены шины и т.д. может привести к ожогу.
●Пренебрежение этими мерами предосторожности может
привести к
ослаблению колесных гаек и отсоединению колеса, а это, в свою очередь,
может стать причиной серьезных травм или смерти.
•Запрещается использовать масло или смазку для болтов или колесных
гаек.
Масло и смазка могут явиться причиной чрезмерного затягивания
колесных гаек, что приводит к повреждению болта или колесного диска.
Кроме того, масло или
смазка могут явиться причиной ослабления
колесных гаек, и колесо может слететь, что приведет к серьезной аварии.
Уд а л и т е все масло или смазку с болтов или колесных гаек.
•Как можно быстрее после замены колеса затяните колесные гайки
динамометрическим ключом моментом 103 N•m (10,5кгс•м).
•Не устанавливайте сильно поврежденный декоративный колпак колеса,
так как он
может слететь с колеса во время движения автомобиля.
•При установке шины используйте только специально предназначенные для
этого колеса гайки.
•Если на болтах, резьбе гаек или отверстиях на колесе имеются трещины
или деформированные участки, проверьте автомобиль, обратившись к
любому официальному дилеру или в ремонтную службу Toyota, либо к
другому квалифицированному и технически оснащенному специалисту
.
•При установке колесных гаек убедитесь в том, что они устанавливаются
конусными концами внутрь. (стр. 535)
Ус т а н о в к а запасного колеса
1
UK AURIS_HB_OM_Russian_OM12L02R.book 605 ページ ２０１６年６月２８日　火曜日　午後５時２５分

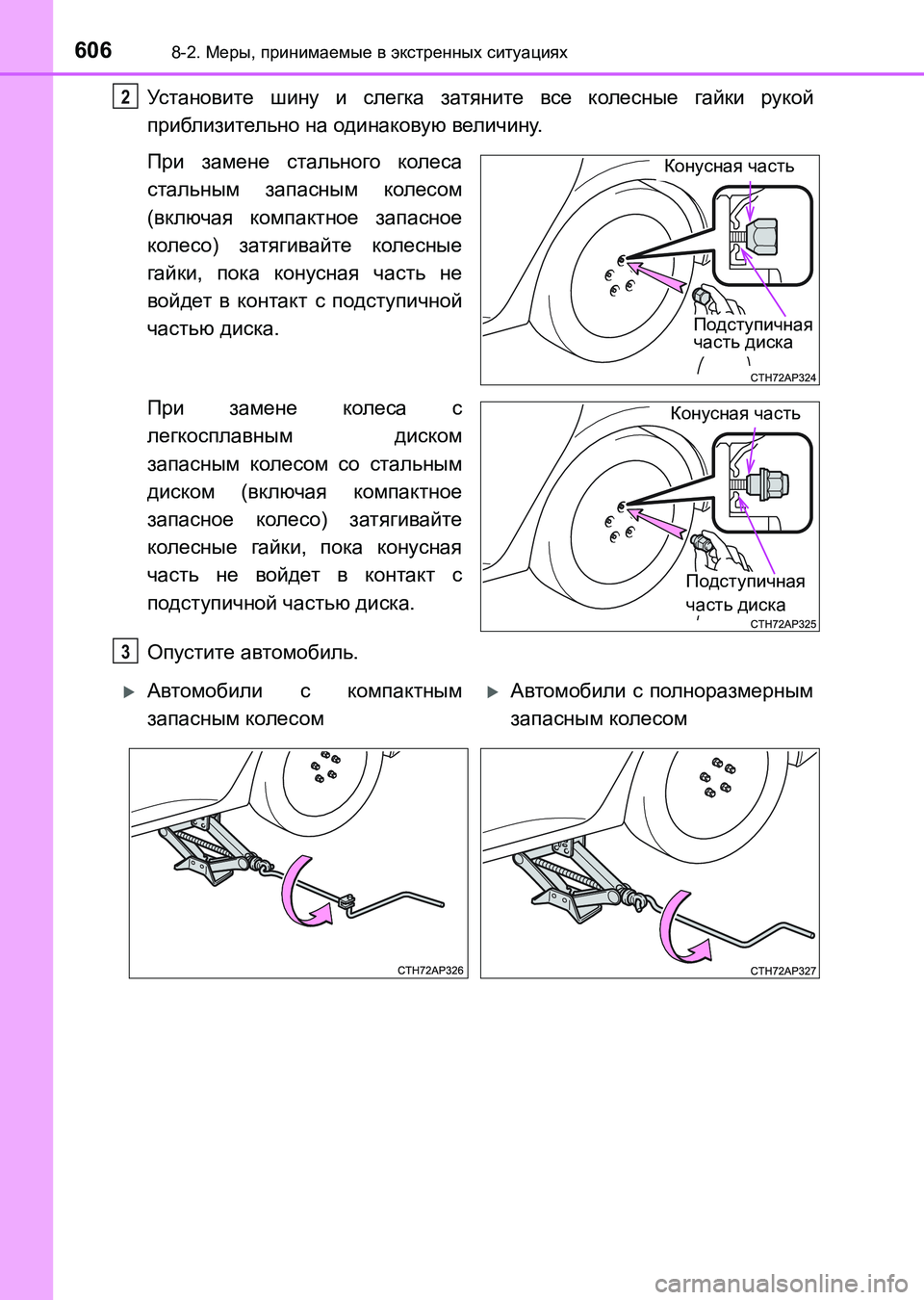

6068-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HB_ER (OM12L02R)
Установите шину и слегка затяните все колесные гайки рукой
приблизительно на одинаковую величину.
При замене стального колеса
стальным запасным колесом
(включая компактное запасное
колесо) затягивайте колесные
гайки, пока конусная часть не
войдет в контакт с подступичной
частью диска.
При замене колеса с
легкосплавным диском
запасным колесом со стальным
диском (включая компактное
запасное колесо) затягивайте
колесные гайки,
пока конусная
часть не войдет в контакт с
подступичной частью диска.
Опустите автомобиль.
2
Конусная часть
Подступичная
часть диска
Конусная часть
Подступичная
часть диска
3
Автомобили с компактным
запасным колесомАвтомобили с полноразмерным
запасным колесом
UK AURIS_HB_OM_Russian_OM12L02R.book 606 ページ ２０１６年６月２８日　火曜日　午後５時２５分

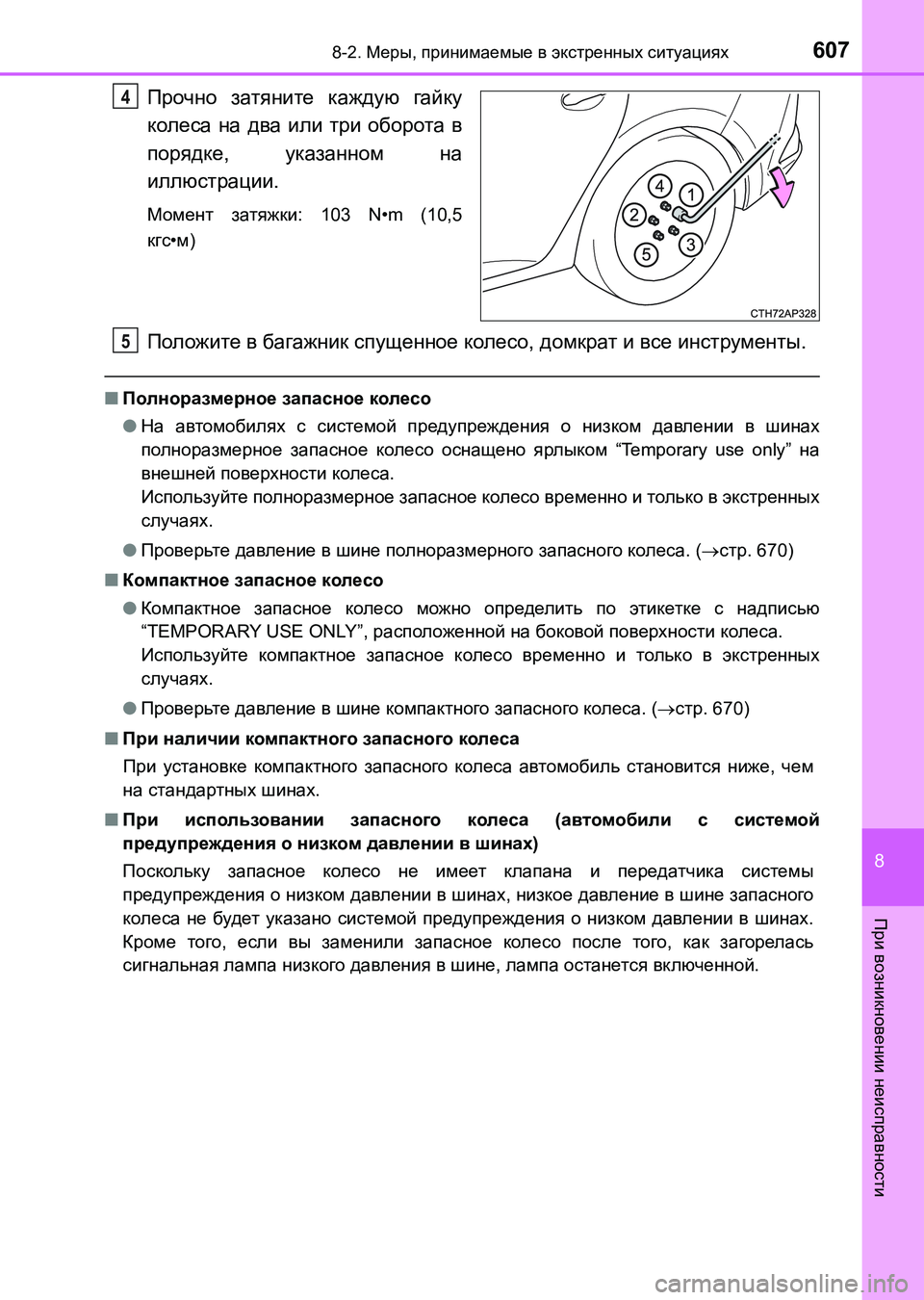

6078-2. Меры, принимаемые в экстренных ситуациях
8
При возникновении неисправности
UK_AURIS_HB_ER (OM12L02R)
Прочно затяните каждую гайку
колеса на два или три оборота в
порядке, указанном на
иллюстрации.
Момент затяжки: 103 N•m (10,5
кгс•м)
Положите в багажник спущенное колесо, домкрат и все инструменты.
■Полноразмерное запасное колесо
●На автомобилях с системой предупреждения о низком давлении в шинах
полноразмерное запасное колесо оснащено ярлыком “Temporary use only” на
внешней поверхности колеса.
Используйте полноразмерное запасное колесо временно и только в экстренных
случаях.
●Проверьте давление в шине полноразмерного запасного колеса. (стр. 670)
■Компактное запасное колесо
●Компактное запасное колесо можно определить по этикетке
с надписью
“TEMPORARY USE ONLY”, расположенной на боковой поверхности колеса.
Используйте компактное запасное колесо временно и только в экстренных
случаях.
●Проверьте давление в шине компактного запасного колеса. (стр. 670)
■При наличии компактного запасного колеса
При установке компактного запасного колеса автомобиль становится ниже, чем
на стандартных шинах.
■При использовании запасного колеса (автомобили с системой
предупреждения о
низком давлении в шинах)
Поскольку запасное колесо не имеет клапана и передатчика системы
предупреждения о низком давлении в шинах, низкое давление в шине запасного
колеса не будет указано системой предупреждения о низком давлении в шинах.
Кроме того, если вы заменили запасное колесо после того, как загорелась
сигнальная лампа низкого давления в шине
, лампа останется включенной.
4
5
UK AURIS_HB_OM_Russian_OM12L02R.book 607 ページ ２０１６年６月２８日　火曜日　午後５時２５分

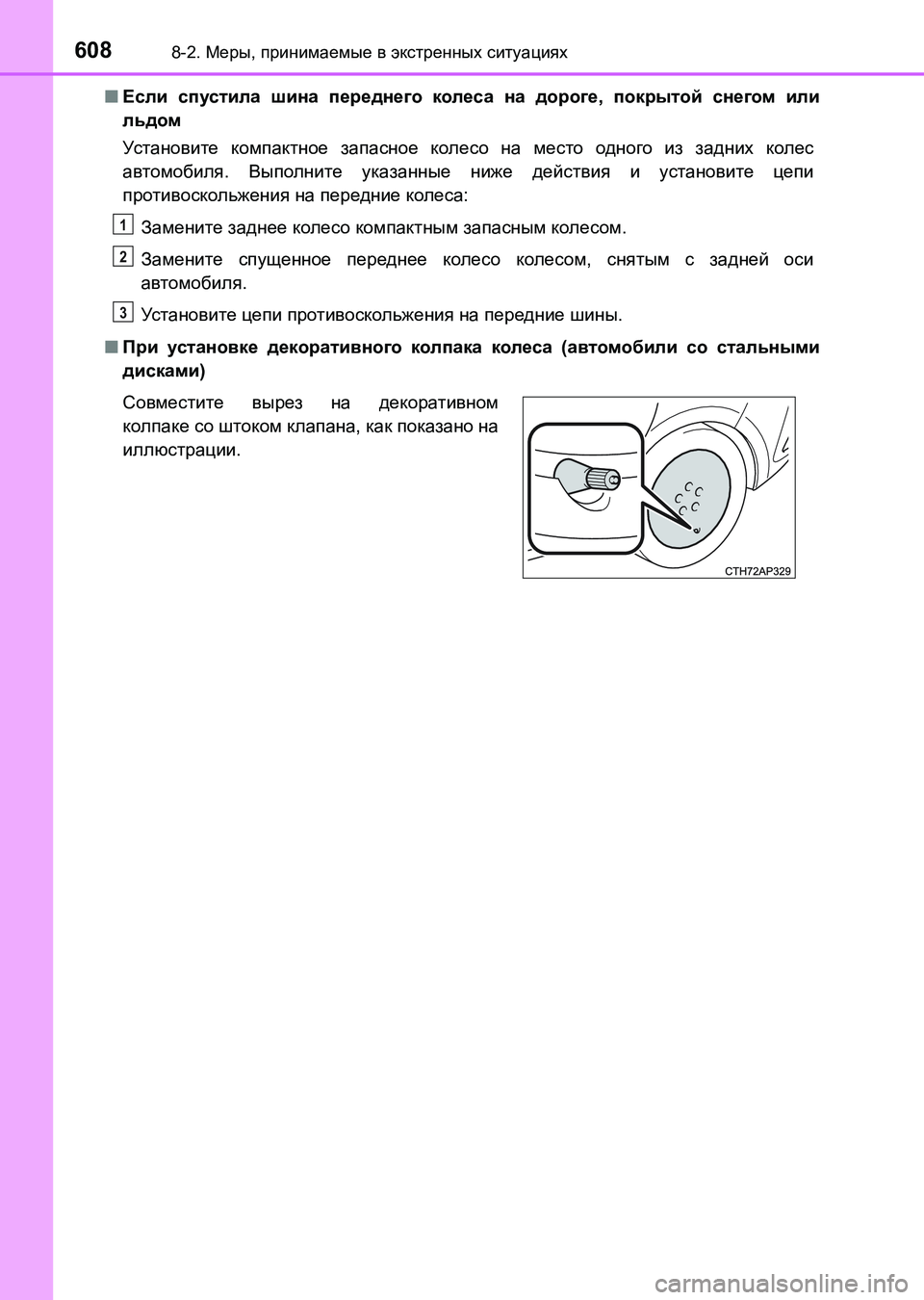

6088-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HB_ER (OM12L02R)■Если спустила шина переднего колеса на дороге, покрытой снегом или
льдом
Ус т а н о в и те компактное запасное колесо на место одного из задних колес
автомобиля. Выполните указанные ниже действия и установите цепи
противоскольжения на передние колеса:
Замените заднее колесо компактным запасным колесом.
Замените спущенное переднее колесо колесом, снятым с задней оси
автомобиля.
Ус т а н о в и т е цепи противоскольжения
на передние шины.
■При установке декоративного колпака колеса (автомобили со стальными
дисками)
Совместите вырез на декоративном
колпаке со штоком клапана, как показано на
иллюстрации.
1
2
3
UK AURIS_HB_OM_Russian_OM12L02R.book 608 ページ ２０１６年６月２８日　火曜日　午後５時２５分
