2017 TOYOTA AURIS Руково

5457-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем
Проверьте, не перегорел ли предохранитель.
Исправный предохранитель
Перегоревший предохранитель
Ти п А, B, С и D:
Замените перегоревший предохранитель на новый с таким же номиналом
тока. Номиналы тока предохранителей указаны на крышке бл ок а
предохранителей.
Ти п Е:
Обратитесь к любому официальному дилеру или в ремонтную службу To y o t a ,
либо к другому квалифицированному и технически оснащенному специалисту.
4
1
2
Тип AТип B
Тип СТип D
Тип E
UK AURIS_HB_OM_Russian_OM12L02R.book 545 ページ ２０１６年６月２８日　火曜日　午後５時２５分

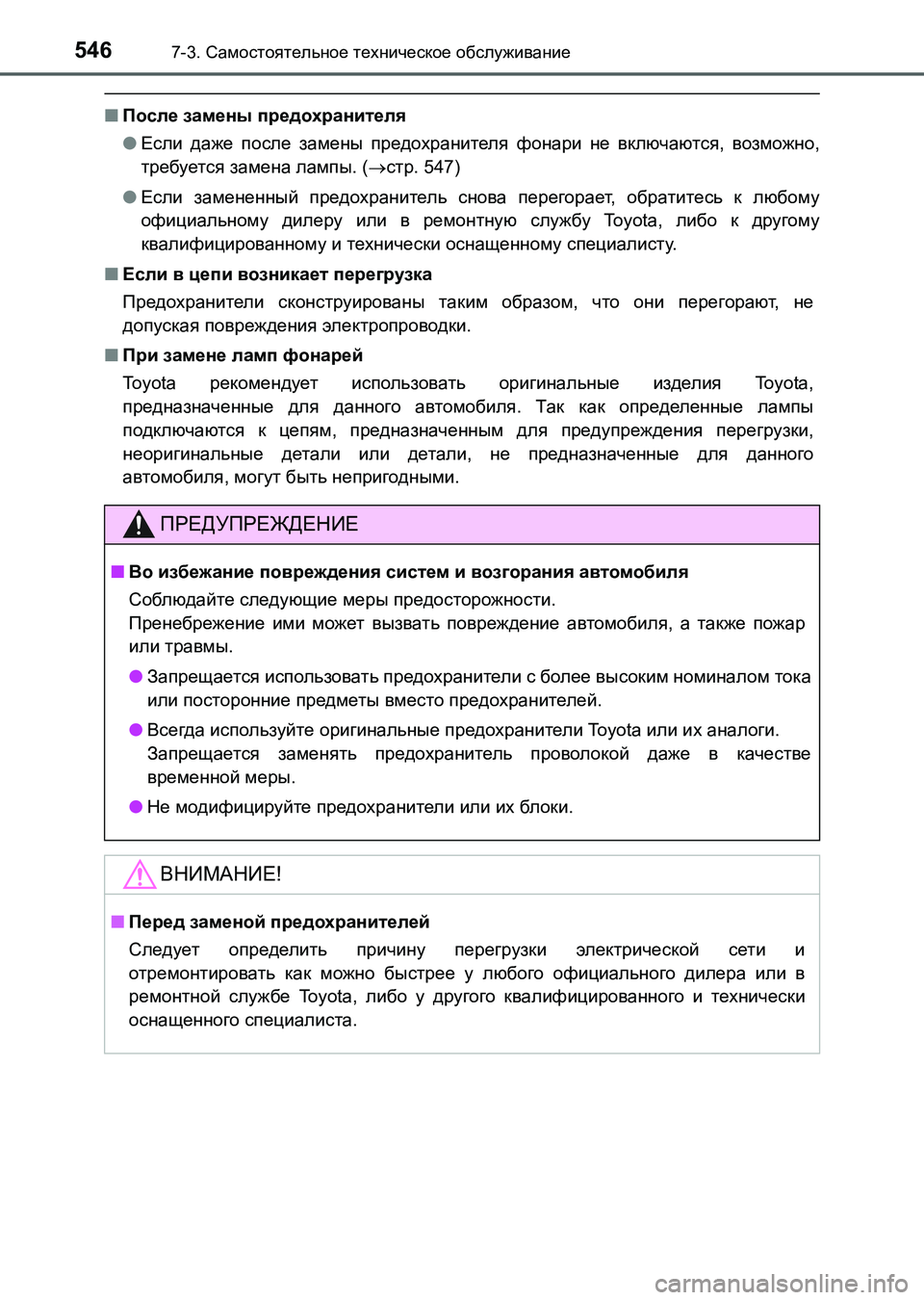

5467-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
■После замены предохранителя
●Если даже после замены предохранителя фонари не включаются, возможно,
требуется замена лампы. (стр. 547)
●Если замененный предохранитель снова перегорает, обратитесь к любому
официальному дилеру или в ремонтную службу To y o t a , либо к другому
квалифицированному и технически оснащенному специалисту.
■Если в цепи возникает перегрузка
Предохранители сконструированы таким образом, что они перегорают,
не
допуская повреждения электропроводки.
■При замене ламп фонарей
To y o t a рекомендует использовать оригинальные изделия To y o t a ,
предназначенные для данного автомобиля. Так как определенные лампы
подключаются к цепям, предназначенным для предупреждения перегрузки,
неоригинальные детали или детали, не предназначенные для данного
автомобиля, могут быть непригодными.
ПРЕДУПРЕЖДЕНИЕ
■Во избежание повреждения систем и возгорания автомобиля
Соблюдайте следующие меры предосторожности.
Пренебрежение ими может вызвать повреждение автомобиля, а также пожар
или травмы.
●Запрещается использовать предохранители с более высоким номиналом тока
или посторонние предметы вместо предохранителей.
●Всегда используйте оригинальные предохранители Toyota или их аналоги.
Запрещается заменять предохранитель проволокой даже в качестве
временной меры.
●Не модифицируйте предохранители или их бл оки.
ВНИМАНИЕ!
■Перед заменой предохранителей
Следует определить причину перегрузки электрической сети и
отремонтировать как можно быстрее у любого официального дилера или в
ремонтной службе Toyota, либо у другого квалифицированного и технически
оснащенного специалиста.
UK AURIS_HB_OM_Russian_OM12L02R.book 546 ページ ２０１６年６月２８日　火曜日　午後５時２５分

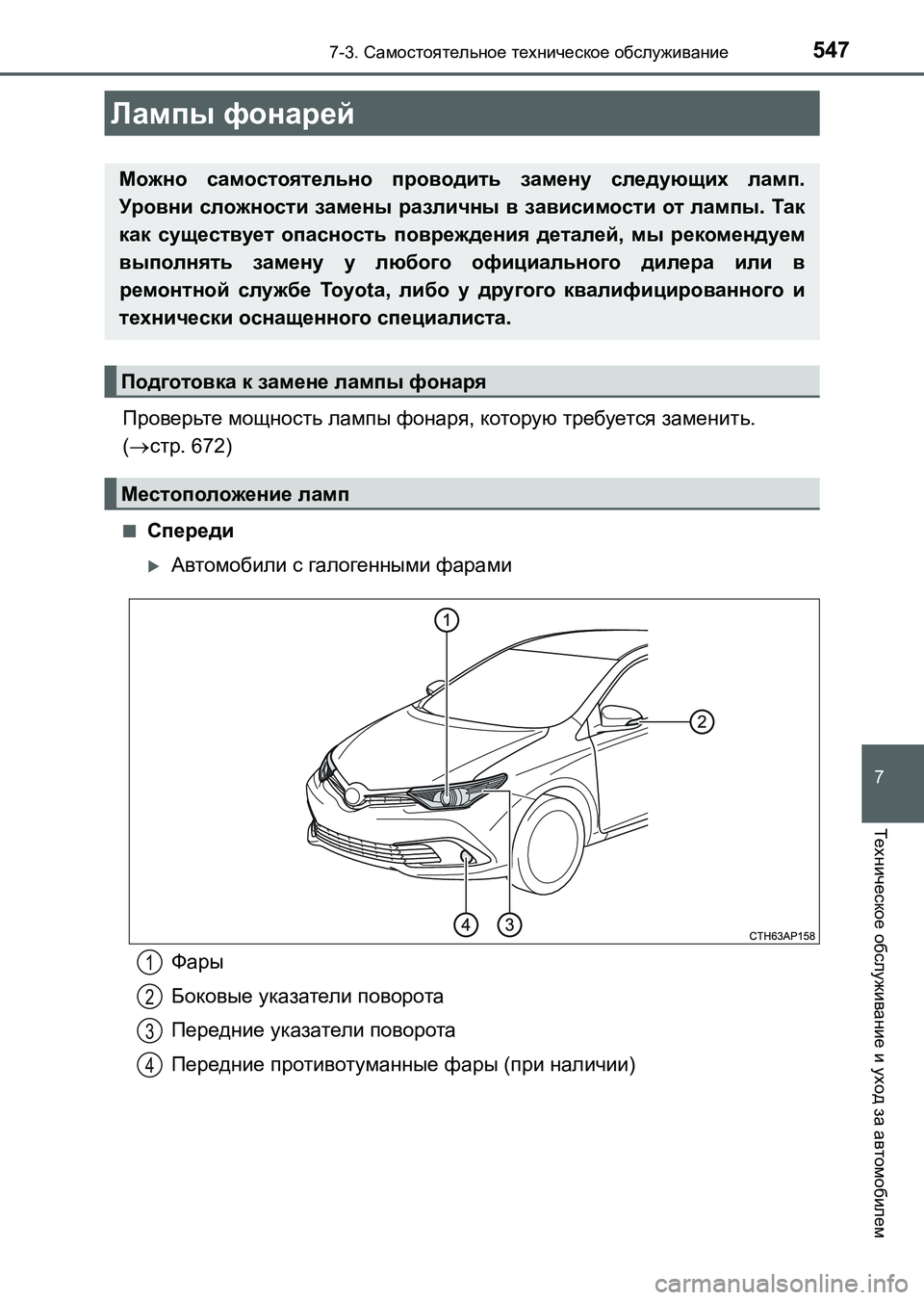

5477-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем
Проверьте мощность лампы фонаря, которую требуется заменить.
(стр. 672)
■Спереди
Автомобили с галогенными фарами
Лампы фонарей
Можно самостоятельно проводить замену следующих ламп.
Уровни сложности замены различны в зависимости от лампы. Так
как существует опасность повреждения деталей, мы рекомендуем
выполнять замену у любого официального дилера или в
ремонтной службе Toyota, либо у другого квалифицированного и
технически оснащенного специалиста.
Подготовка к замене лампы фонаря
Местоположение ламп
Фары
Боковые указатели поворота
Передние указатели поворота
Передние противотуманные фары (при наличии)1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 547 ページ ２０１６年６月２８日　火曜日　午後５時２５分

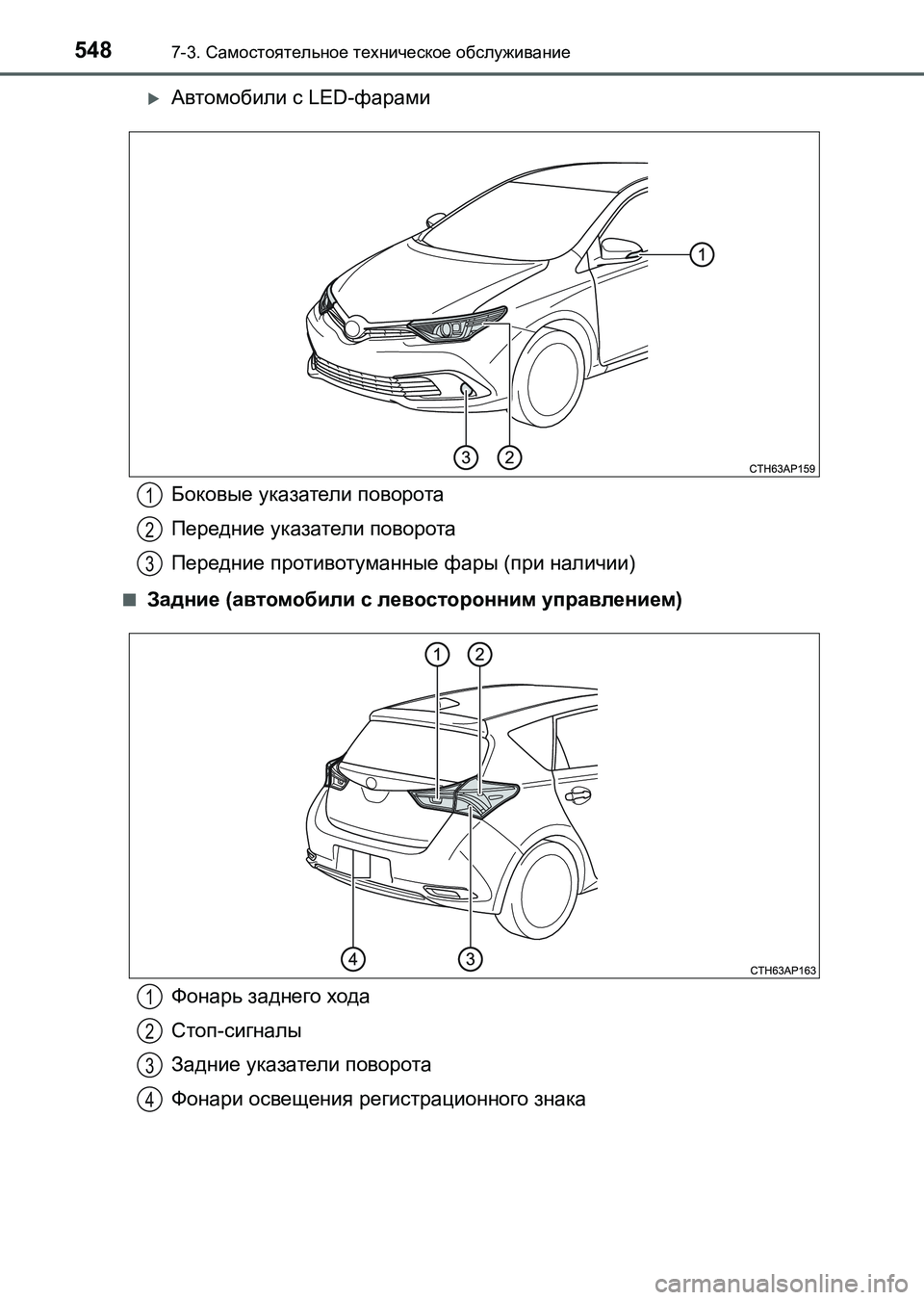

5487-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
Автомобили с LED-фарами
■Задние (автомобили с левосторонним управлением)
Боковые указатели поворота
Передние указатели поворота
Передние противотуманные фары (при наличии)1
2
3
Фонарь заднего хода
Стоп-сигналы
Задние указатели поворота
Фонари освещения регистрационного знака1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 548 ページ ２０１６年６月２８日　火曜日　午後５時２５分

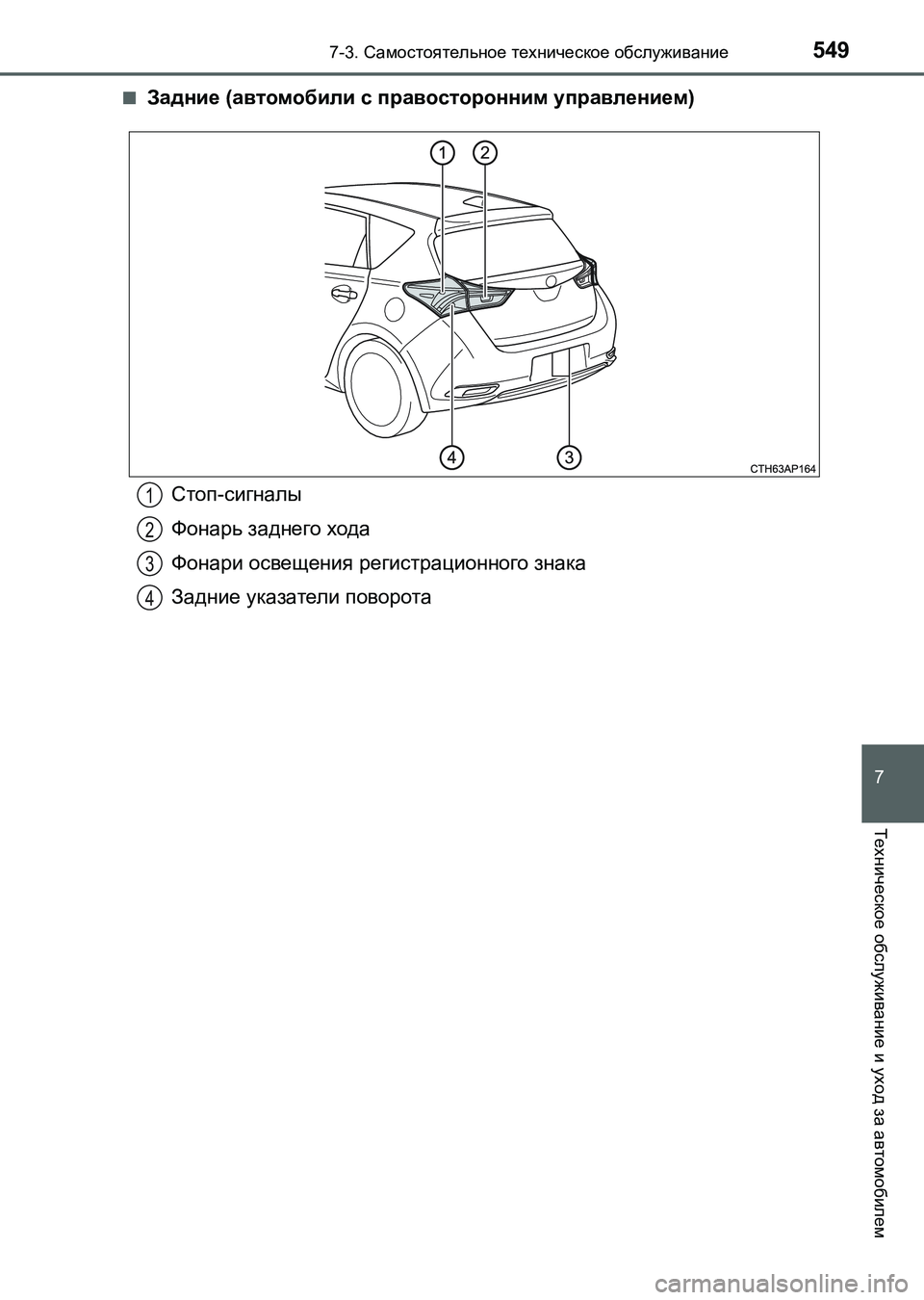

5497-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем
■Задние (автомобили с правосторонним управлением)
Стоп-сигналы
Фонарь заднего хода
Фонари освещения регистрационного знака
Задние указатели поворота1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 549 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5507-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)■
Фары (автомобили с галогенными фарами)
Снимите крепежный зажим.
Вытащите заливную
горловину бачка омывателя,
повернув ее. (То л ь к о при
замене правой лампы).
Снимите крышку.
Поверните цоколь лампы
против часовой стрелки и
снимите его.
Отсоедините разъем,
одновременно нажимая на
фиксатор.
Замена ламп фонарей
1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 550 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5517-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем
Замените лампу фонаря и
установите цоколь лампы.
Совместите 3 язычка на лампе
фонаря с креплением и вставьте
лампу.
Поверните и зафиксируйте
цоколь лампы.
Осторожно потрясите цоколь
лампы для проверки надежности
крепления, включите фары и
визуально убедитесь, что через
крепление не проходит свет.
Установите крышку.
Для проверки надежности
установки крышки выровняйте
выступ (A) с центром области (B),
указанным на иллюстрации, и
плотно нажмите по периметру
крышки.
Установите заливную
горловину бачка омывателя,
вставив и повернув ее.
Установите крепежный зажим.
(То л ь к о при замене правой
лампы).
5
6
AB7
8
UK AURIS_HB_OM_Russian_OM12L02R.book 551 ページ ２０１６年６月２８日　火曜日　午後５時２５分

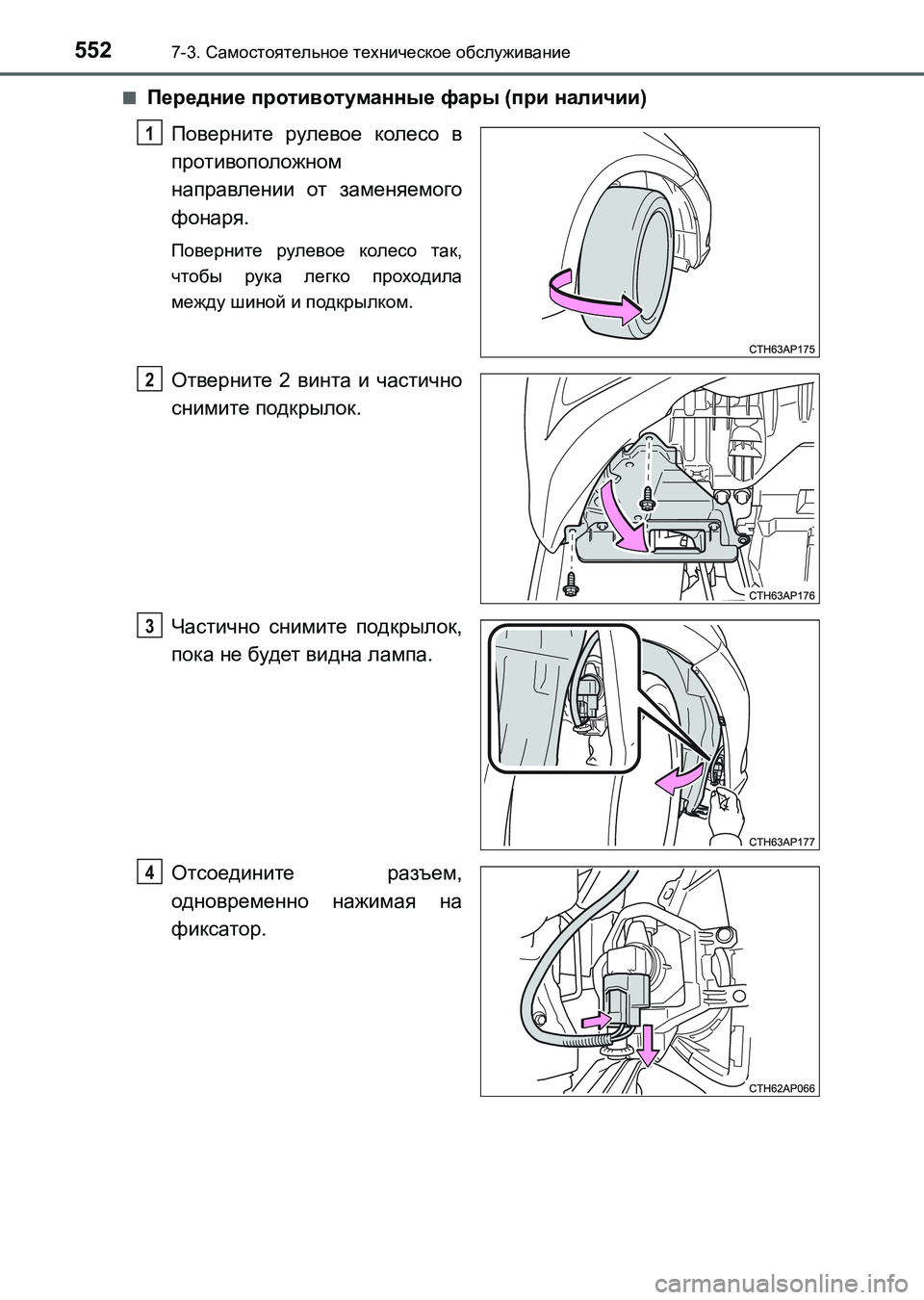

5527-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)■
Передние противотуманные фары (при наличии)
Поверните рулевое колесо в
противоположном
направлении от заменяемого
фонаря.
Поверните рулевое колесо так,
чтобы рука легко проходила
между шиной и подкрылком.
Отверните 2 винта и частично
снимите подкрылок.
Частично снимите подкрылок,
пока не будет видна лампа.
Отсоедините разъем,
одновременно нажимая на
фиксатор.
1
2
3
4
