2017 TOYOTA AURIS Руково

5377-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем

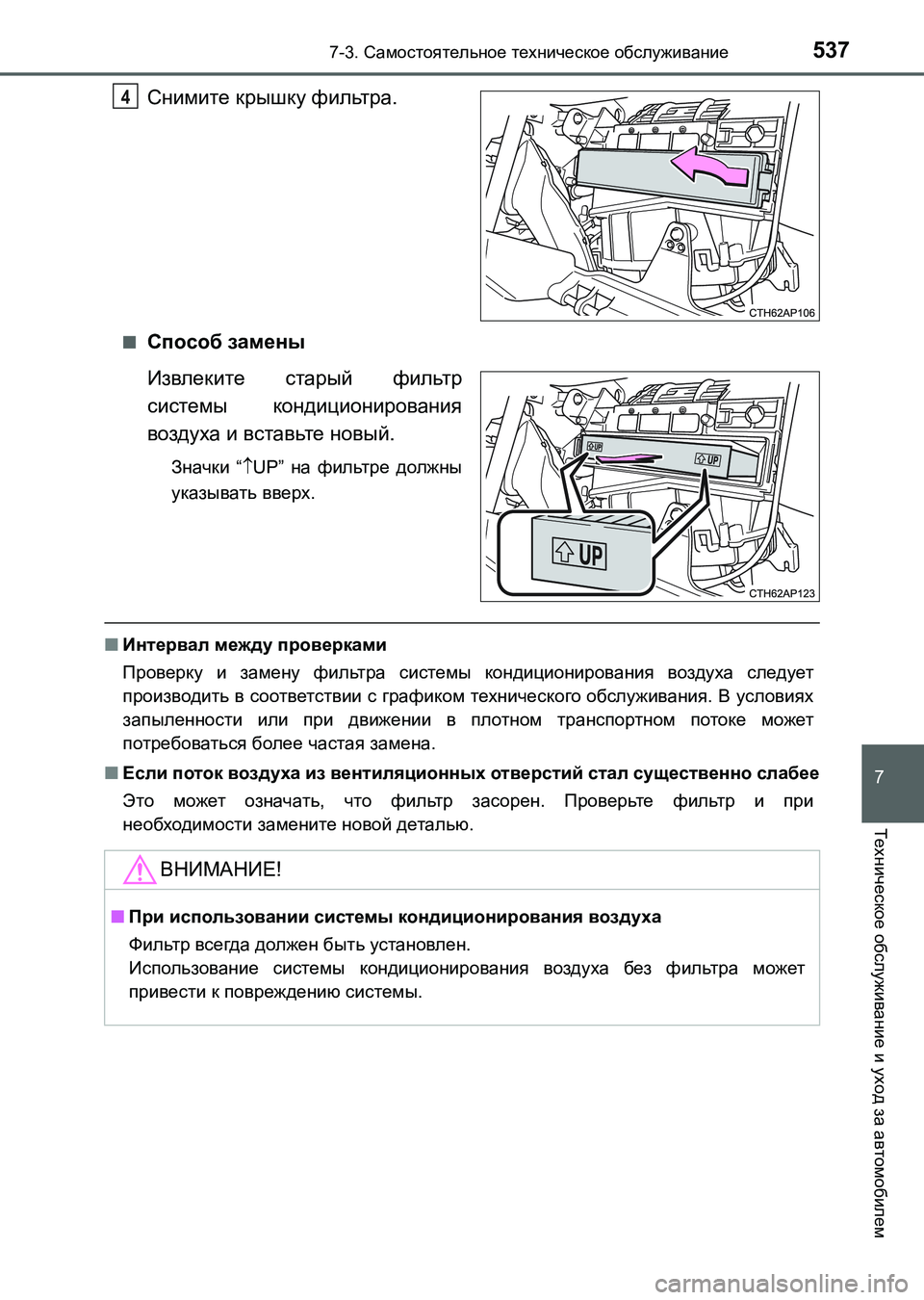

Снимите крышку фильтра.
■Способ замены
Извлеките старый фильтр
системы кондиционирования
воздуха и вставьте новый.
Значки “UP” на фильтре должны
указывать вверх.
■Интервал между проверками
Проверку и замену фильтра системы кондиционирования воздуха следует
производить в соответствии с графиком технического обслуживания. В условиях
запыленности или при движении в плотном транспортном потоке может
потребоваться более частая замена.
■Если поток воздуха из вентиляционных отверстий стал существенно слабее
Это может означать, что фильтр засорен. Проверьте фильтр и при
необходимости
замените новой деталью.
4
ВНИМАНИЕ!
■При использовании системы кондиционирования воздуха
Фильтр всегда должен быть установлен.
Использование системы кондиционирования воздуха без фильтра может
привести к повреждению системы.
UK AURIS_HB_OM_Russian_OM12L02R.book 537 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5387-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)

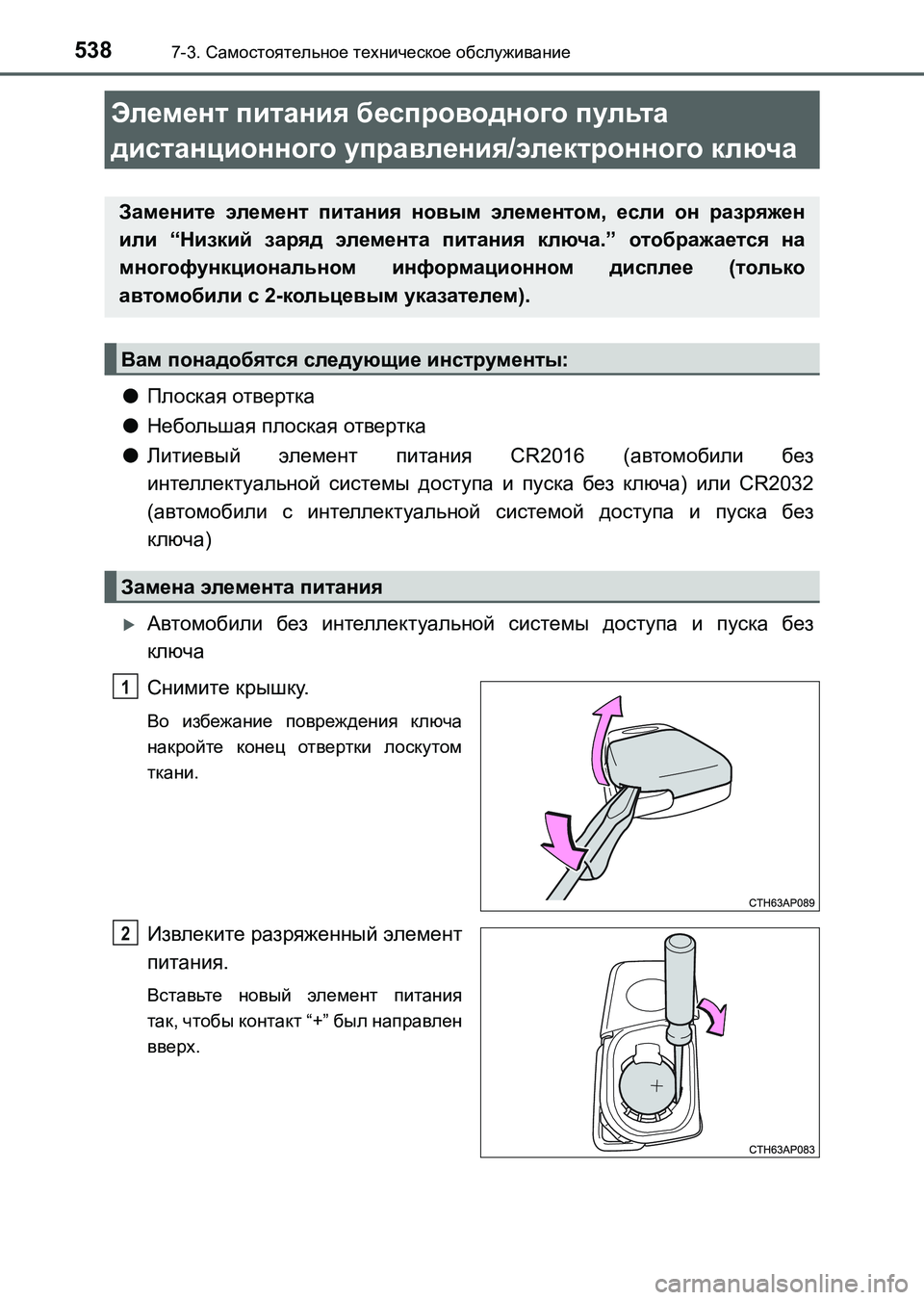

●Плоская отвертка
●Небольшая плоская отвертка
●Литиевый элемент питания CR2016 (автомобили без
интеллектуальной системы доступа и пуска без ключа) или CR2032
(автомобили с интеллектуальной системой доступа и пуска без
ключа)
Автомобили без интеллектуальной системы доступа и пуска без
ключа
Снимите крышку.
Во избежание повреждения ключа
накройте конец отвертки лоскутом
ткани.
Извлеките разряженный элемент
питания.
Вставьте новый элемент питания
так, чтобы контакт “+” был направлен
вверх.
Элемент питания беспроводного пульта
дистанционного управления/электронного ключа
Замените элемент питания новым элементом, если он разряжен
или “Низкий заряд элемента питания ключа.” отображается на
многофункциональном информационном дисплее (только
автомобили с 2-кольцевым указателем).
Вам понадобятся следующие инструменты:
Замена элемента питания
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 538 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5397-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем
Автомобили с интеллектуальной системой доступа и пуска без ключа
Извлеките механический ключ.
Снимите крышку.
Во избежание повреждения ключа
накройте конец отвертки лоскутом
ткани.
Снимите крышку элемента
питания.
Во избежание повреждения ключа
накройте конец отвертки лоскутом
ткани.
Извлеките разряженный элемент
питания.
Вставьте новый элемент питания
так, чтобы контакт “+” был направлен
вверх.
1
2
3
4
UK AURIS_HB_OM_Russian_OM12L02R.book 539 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5407-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)

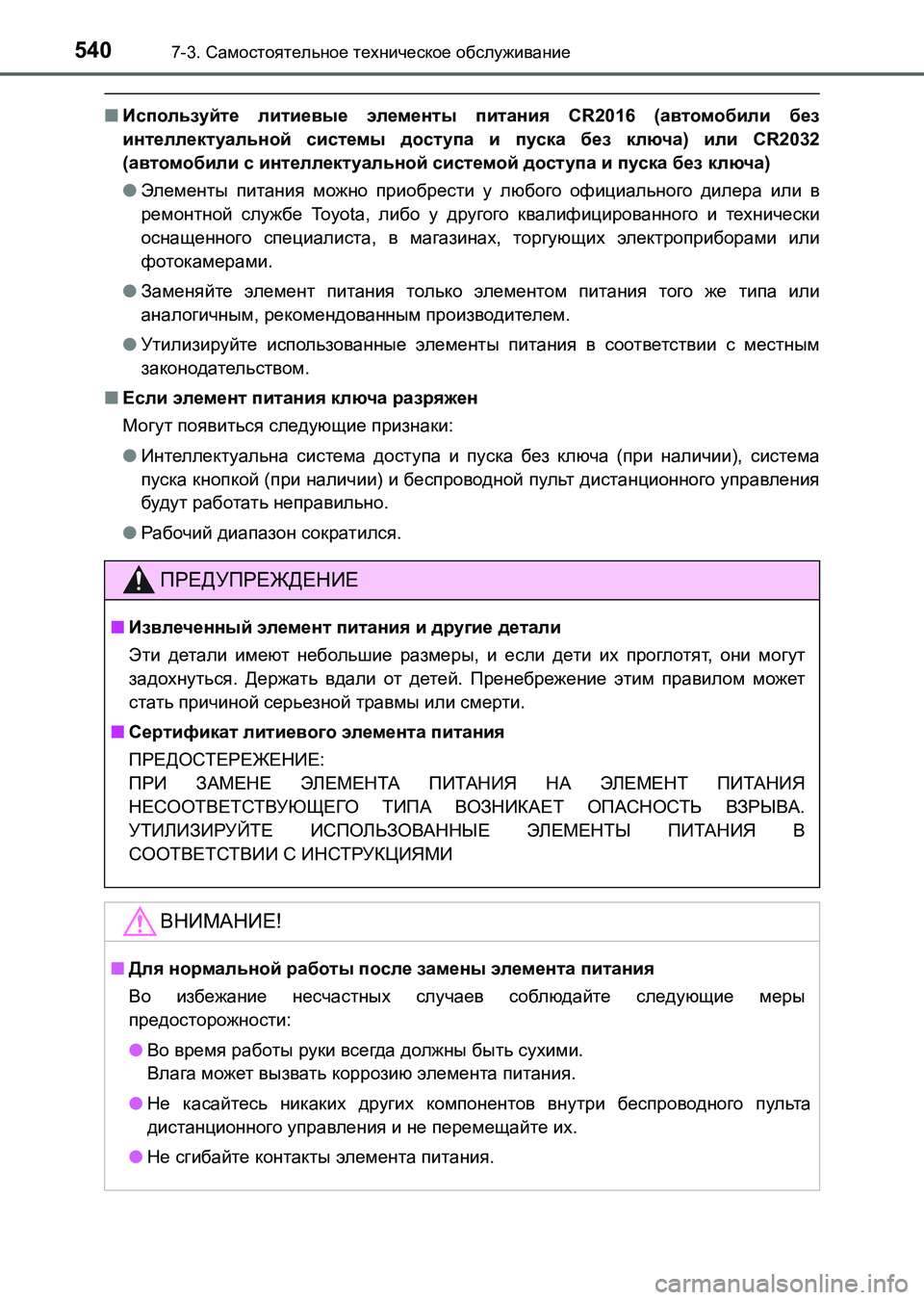

■Используйте литиевые элементы питания CR2016 (автомобили без
интеллектуальной системы доступа и пуска без ключа) или CR2032
(автомобили с интеллектуальной системой доступа и пуска без ключа)
●Элементы питания можно приобрести у любого официального дилера или в
ремонтной службе To y o t a , либо у другого квалифицированного и технически
оснащенного специалиста, в магазинах, торгующих электроприборами или
фотокамерами.
●Заменяйте элемент
питания только элементом питания того же типа или
аналогичным, рекомендованным производителем.
●Утилизируйте использованные элементы питания в соответствии с местным
законодательством.
■Если элемент питания ключа разряжен
Могут появиться следующие признаки:
●Интеллектуальна система доступа и пуска без ключа (при наличии), система
пуска кнопкой (при наличии) и беспроводной пульт дистанционного управления
будут работать неправильно
.
●Рабочий диапазон сократился.
ПРЕДУПРЕЖДЕНИЕ
■Извлеченный элемент питания и другие детали
Эти детали имеют небольшие размеры, и если дети их проглотят, они могут
задохнуться. Держать вдали от детей. Пренебрежение этим правилом может
стать причиной серьезной травмы или смерти.
■Сертификат литиевого элемента питания
ПРЕДОСТЕРЕЖЕНИЕ:
ПРИ ЗАМЕНЕ ЭЛЕМЕНТА ПИТАНИЯ НА ЭЛЕМЕНТ ПИТАНИЯ
НЕСООТВЕТСТВУЮЩЕГО ТИПА ВОЗНИКАЕТ ОПАСНОСТЬ ВЗРЫВА.
УТИЛИЗИРУЙТЕ ИСПОЛЬЗОВАННЫЕ
ЭЛЕМЕНТЫ ПИТАНИЯ В
СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ
ВНИМАНИЕ!
■Для нормальной работы после замены элемента питания
Во избежание несчастных случаев соблюдайте следующие меры
предосторожности:
●Во время работы руки всегда должны быть сухими.
Влага может вызвать коррозию элемента питания.
●Не касайтесь никаких других компонентов внутри беспроводного пульта
дистанционного управления и не перемещайте их.
●Не сгибайте контакты элемента питания.
UK AURIS_HB_OM_Russian_OM12L02R.book 540 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5417-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем

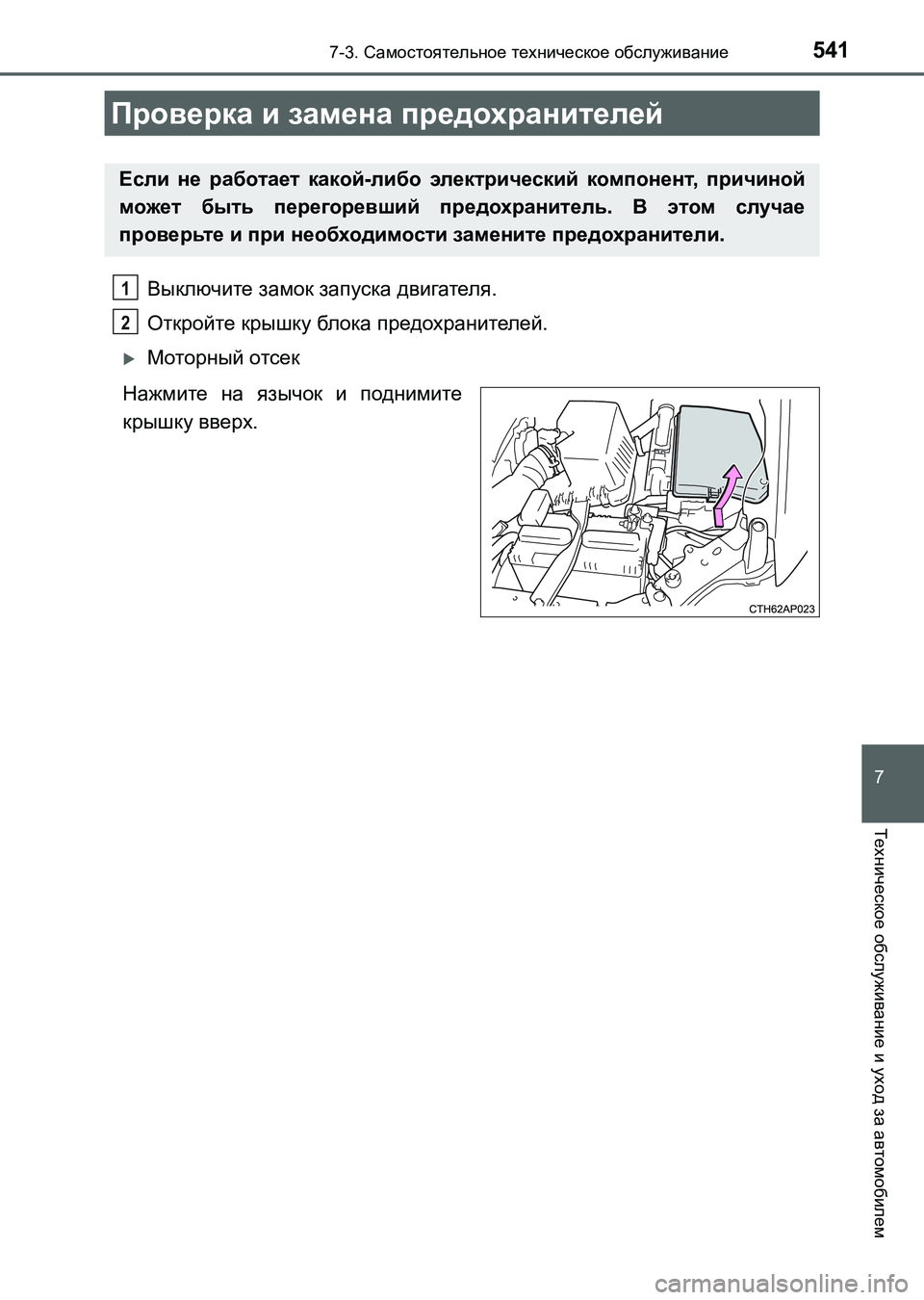

Выключите замок запуска двигателя.
Откройте крышку бл ок а предохранителей.
Моторный отсек
Нажмите на язычок и поднимите
крышку вверх.
Проверка и замена предохранителей
Если не работает какой-либо электрический компонент, причиной
может быть перегоревший предохранитель. В этом случае
проверьте и при необходимости замените предохранители.
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 541 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5427-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)

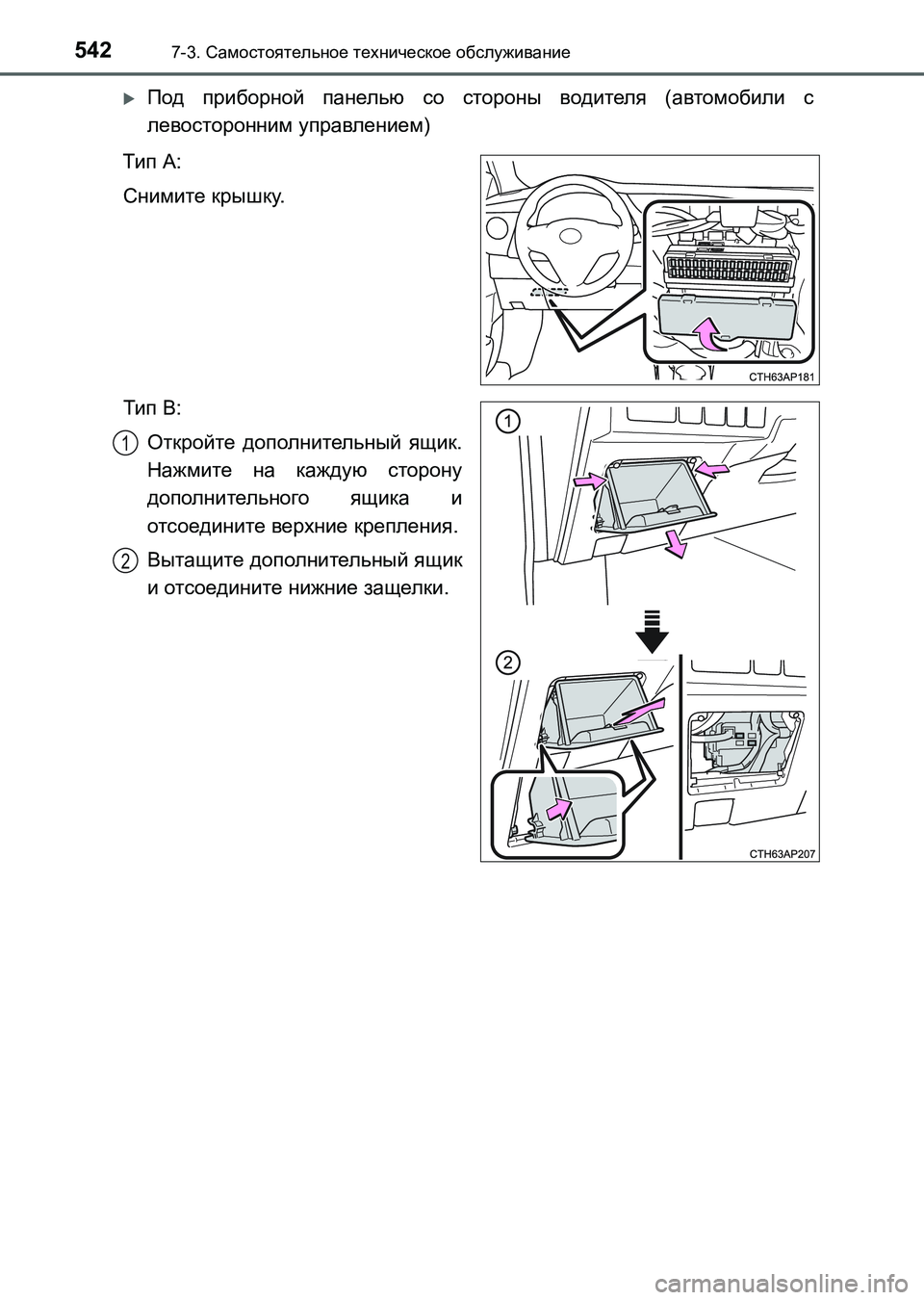

Под приборной панелью со стороны водителя (автомобили с
левосторонним управлением)
Тип А:
Снимите крышку.
Тип В:
Откройте дополнительный ящик.
Нажмите на каждую сторону
дополнительного ящика и
отсоедините верхние крепления.
Вытащите дополнительный ящик
и отсоедините нижние защелки.
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 542 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5437-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)
7
Техническое обслуживание и уход за автомобилем

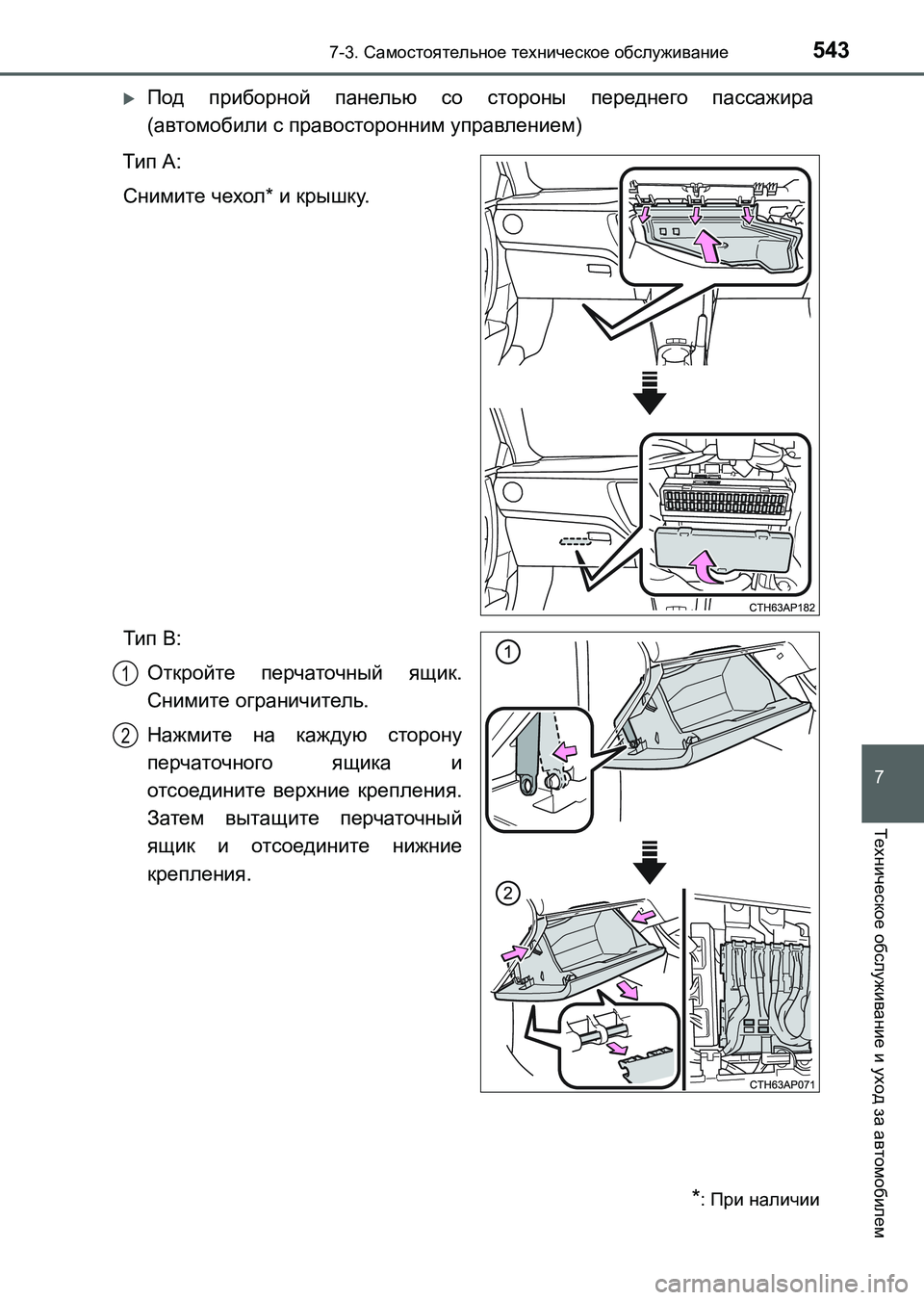

Под приборной панелью со стороны переднего пассажира
(автомобили с правосторонним управлением)
Тип А:
Снимите чехол* и крышку.
Тип В:
Откройте перчаточный ящик.
Снимите ограничитель.
Нажмите на каждую сторону
перчаточного ящика и
отсоедините верхние крепления.
Затем вытащите перчаточный
ящик и отсоедините нижние
крепления.
*: При наличии
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 543 ページ ２０１６年６月２８日　火曜日　午後５時２５分

5447-3. Самостоятельное техническое обслуживание
UK_AURIS_HB_ER (OM12L02R)

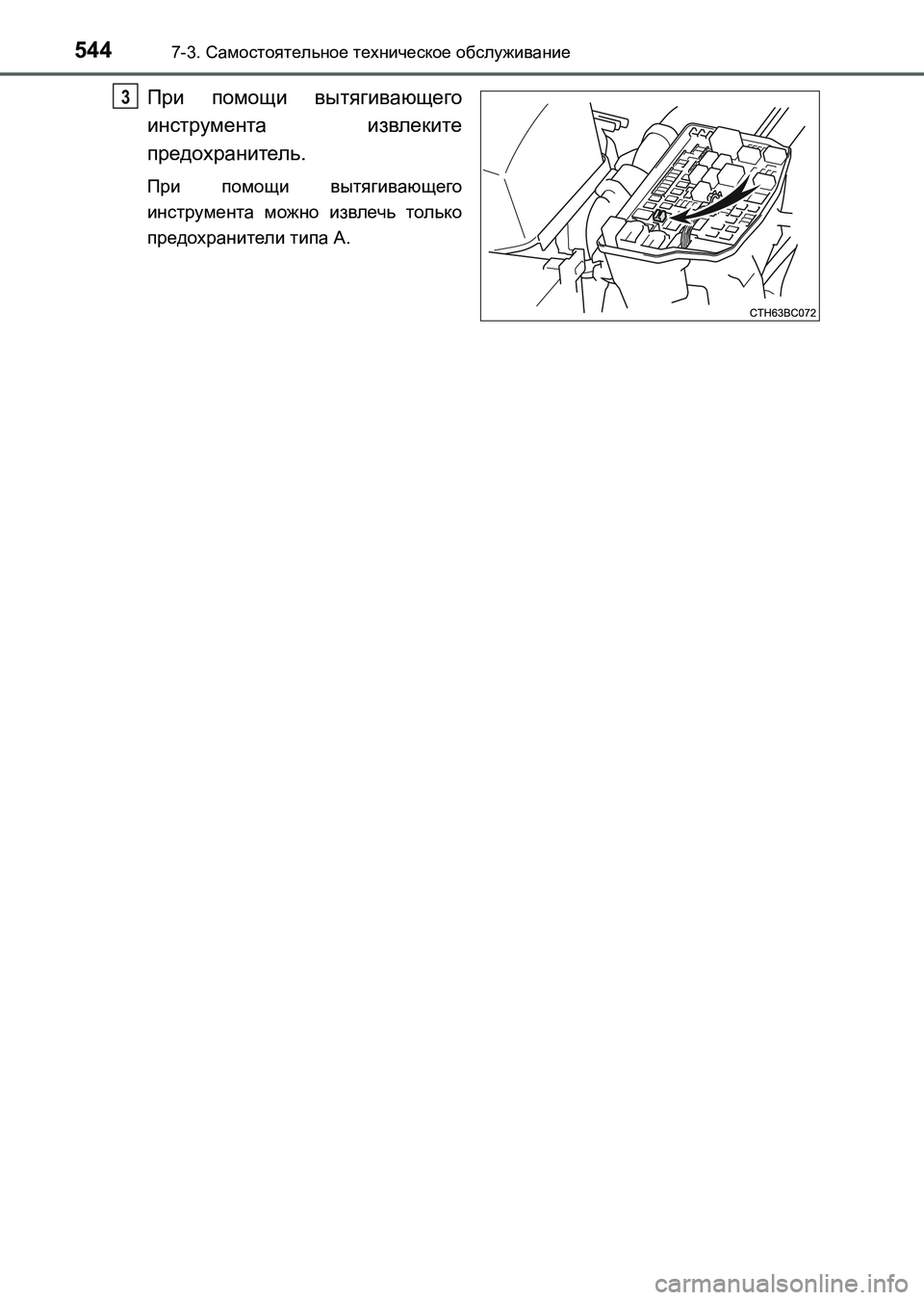

При помощи вытягивающего
инструмента извлеките
предохранитель.
При помощи вытягивающего
инструмента можно извлечь только
предохранители типа A.
3
