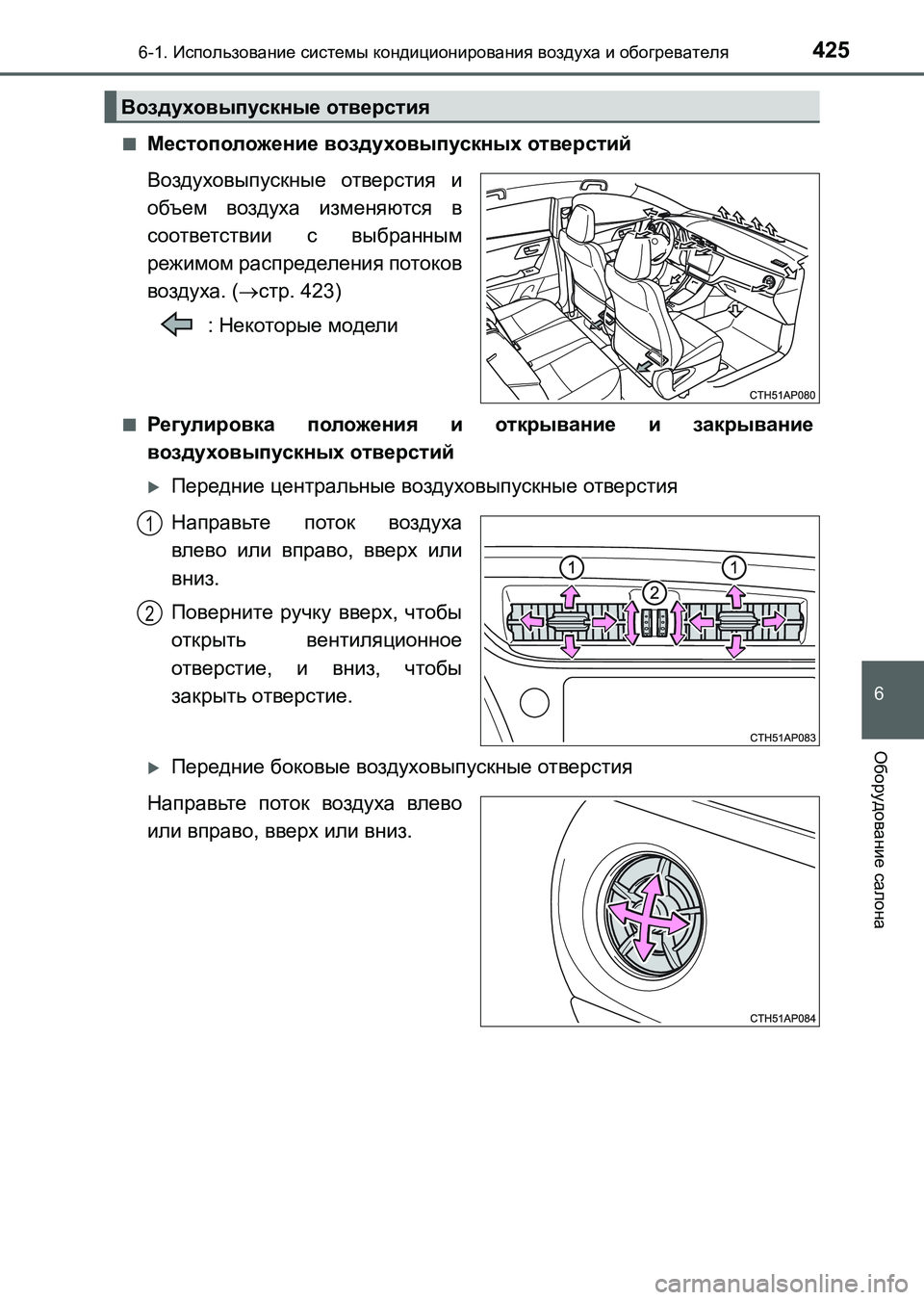

4256-1. Использование системы кондиционирования воздуха и обогревателя
6
Оборудование салона
UK_AURIS_HB_ER (OM12L02R)■
Местоположение воздуховыпускных отверстий
Воздуховыпускные отверстия и
объем воздуха изменяются в
соответствии с выбранным
режимом распределения потоков
воздуха. (стр. 423)
: Некоторые модели
■Регулировка положения и открывание и закрывание
воздуховыпускных отверстий
Передние центральные воздуховыпускные отверстия
Направьте поток воздуха
влево или вправо, вверх или
вниз.
Поверните ручку вверх, чтобы
открыть вентиляционное
отверстие, и вниз, чтобы
закрыть отверстие.
Передние боковые воздуховыпускные отверстия
Направьте поток воздуха влево
или вправо, вверх или вниз.
Воздуховыпускные отверстия
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 425 ページ ２０１６年６月２８日　火曜日　午後５時２５分

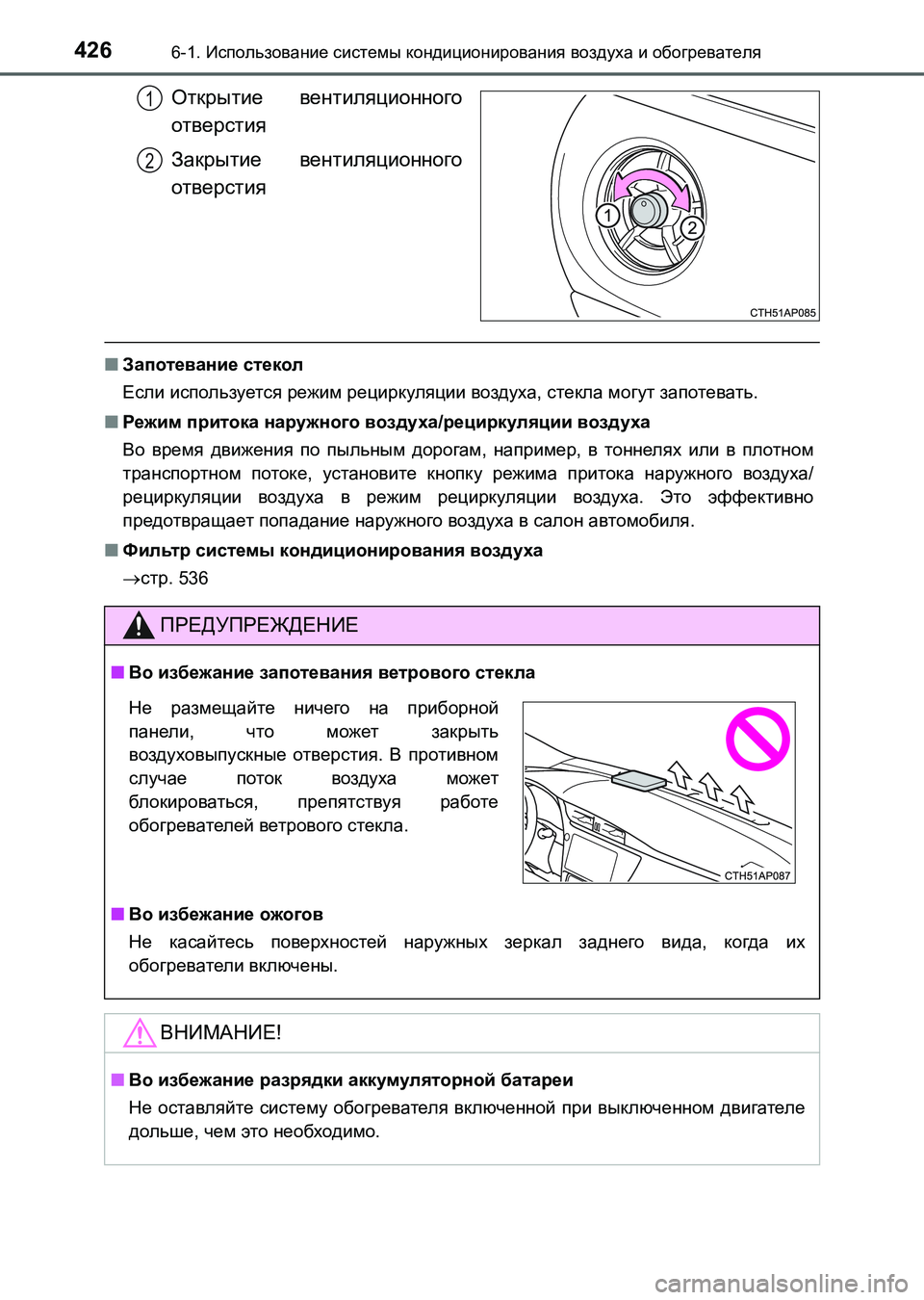

4266-1. Использование системы кондиционирования воздуха и обогревателя
UK_AURIS_HB_ER (OM12L02R)
Открытие вентиляционного
отверстия
Закрытие вентиляционного
отверстия
■Запотевание стекол
Если используется режим рециркуляции воздуха, стекла могут запотевать.
■Режим притока наружного воздуха/рециркуляции воздуха
Во время движения по пыльным дорогам, например, в тоннелях или в плотном
транспортном потоке, установите кнопку режима притока наружного воздуха/
рециркуляции воздуха в режим рециркуляции воздуха. Это эффективно
предотвращает попадание наружного воздуха в салон автомобиля.
■
Фильтр системы кондиционирования воздуха
стр. 536
1
2
ПРЕДУПРЕЖДЕНИЕ
■Во избежание запотевания ветрового стекла
■Во избежание ожогов
Не касайтесь поверхностей наружных зеркал заднего вида, когда их
обогреватели включены.
ВНИМАНИЕ!
■Во избежание разрядки аккумуляторной батареи
Не оставляйте систему обогревателя включенной при выключенном двигателе
дольше, чем это необходимо.
Не размещайте ничего на приборной
панели, что может закрыть
воздуховыпускные отверстия. В противном
случае поток воздуха может
блокироваться, препятствуя работе
обогревателей ветрового стекла.
UK AURIS_HB_OM_Russian_OM12L02R.book 426 ページ ２０１６年６月２８日　火曜日　午後５時２５分

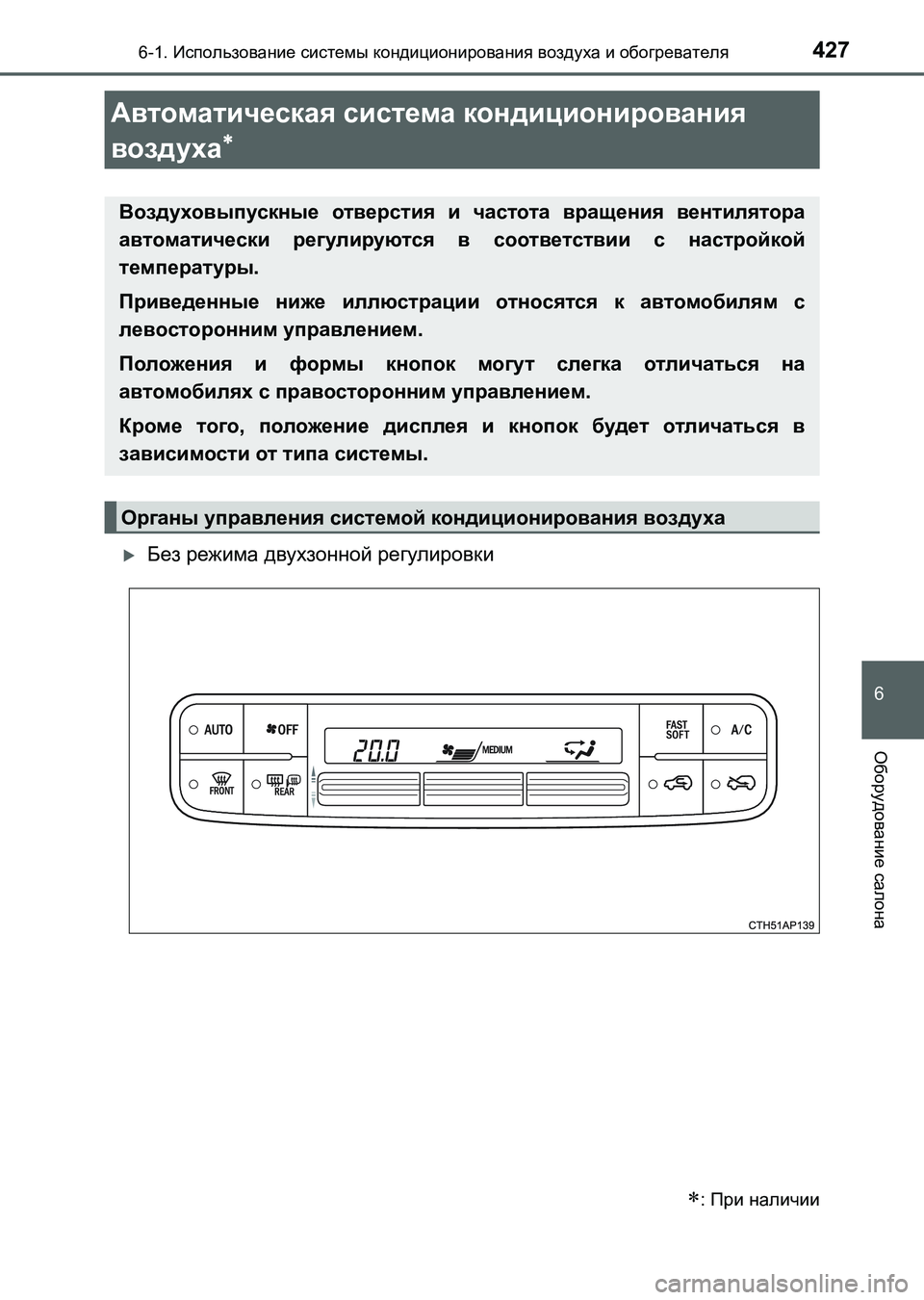

4276-1. Использование системы кондиционирования воздуха и обогревателя
6
Оборудование салона
UK_AURIS_HB_ER (OM12L02R)
Без режима двухзонной регулировки
Автоматическая система кондиционирования
воздуха

: При наличии
Воздуховыпускные отверстия и частота вращения вентилятора
автоматически регулируются в соответствии с настройкой
температуры.
Приведенные ниже иллюстрации относятся к автомобилям с
левосторонним управлением.
Положения и формы кнопок могут слегка отличаться на
автомобилях с правосторонним управлением.
Кроме того, положение дисплея и кнопок будет отличаться в
зависимости от типа системы.
Органы управления системой кондиционирования воздуха
UK AURIS_HB_OM_Russian_OM12L02R.book 427 ページ ２０１６年６月２８日　火曜日　午後５時２５分

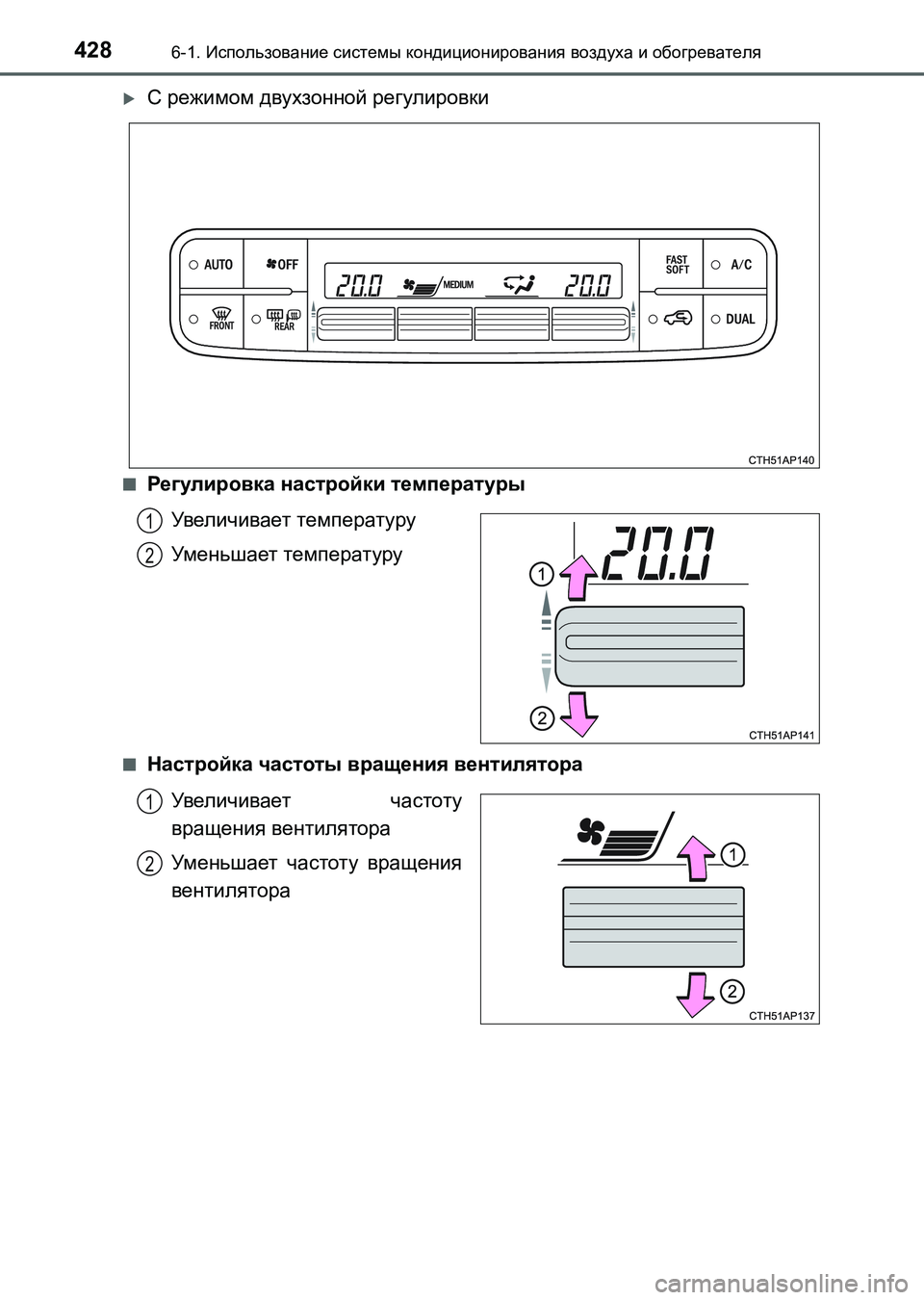

4286-1. Использование системы кондиционирования воздуха и обогревателя
UK_AURIS_HB_ER (OM12L02R)
С режимом двухзонной регулировки
■Регулировка настройки температуры
Увеличивает температуру
Уменьшает температуру
■Настройка частоты вращения вентилятора
Увеличивает частоту
вращения вентилятора
Уменьшает частоту вращения
вентилятора
1
2
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 428 ページ ２０１６年６月２８日　火曜日　午後５時２５分

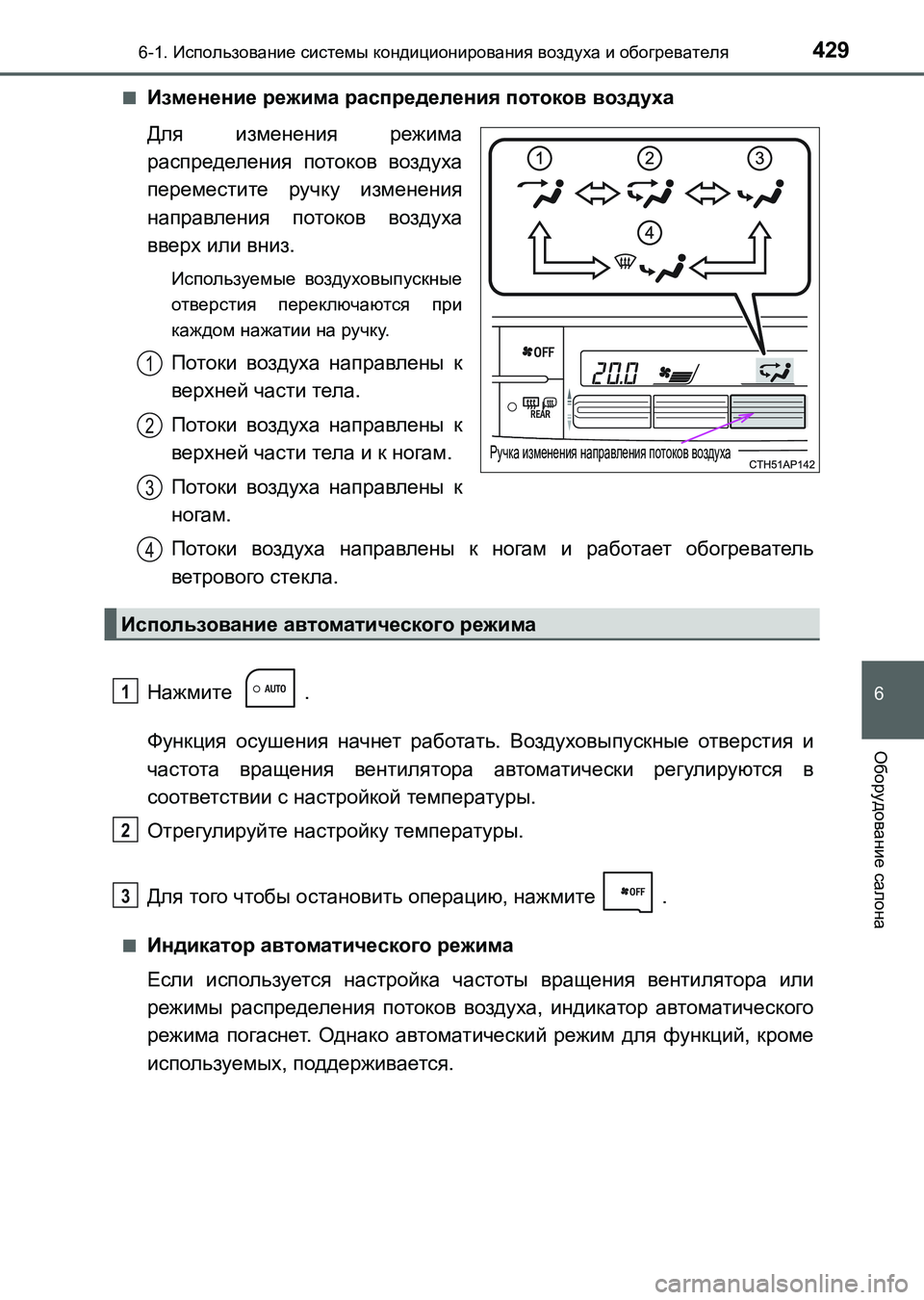

4296-1. Использование системы кондиционирования воздуха и обогревателя
6
Оборудование салона
UK_AURIS_HB_ER (OM12L02R)■
Изменение режима распределения потоков воздуха
Для изменения режима
распределения потоков воздуха
переместите ручку изменения
направления потоков воздуха
вверх или вниз.
Используемые воздуховыпускные
отверстия переключаются при
каждом нажатии на ручку.
Потоки воздуха направлены к
верхней части тела.
Потоки воздуха направлены к
верхней части тела и к ногам.
Потоки воздуха направлены к
ногам.
Потоки воздуха направлены к ногам и работает обогреватель
ветрового стекла.
Нажмите .
Функция осушения начнет работать. Воздуховыпускные отверстия и
частота вращения вентилятора автоматически регулируются в
соответствии с настройкой температуры.
Отрегулируйте настройку температуры.
Для
того чтобы остановить операцию, нажмите.
■Индикатор автоматического режима
Если используется настройка частоты вращения вентилятора или
режимы распределения потоков воздуха, индикатор автоматического
режима погаснет. Однако автоматический режим для функций, кроме
используемых, поддерживается.
Ручка изменения направления потоков воздуха
1
2
3
Использование автоматического режима
4
1
2
3
UK AURIS_HB_OM_Russian_OM12L02R.book 429 ページ ２０１６年６月２８日　火曜日　午後５時２５分

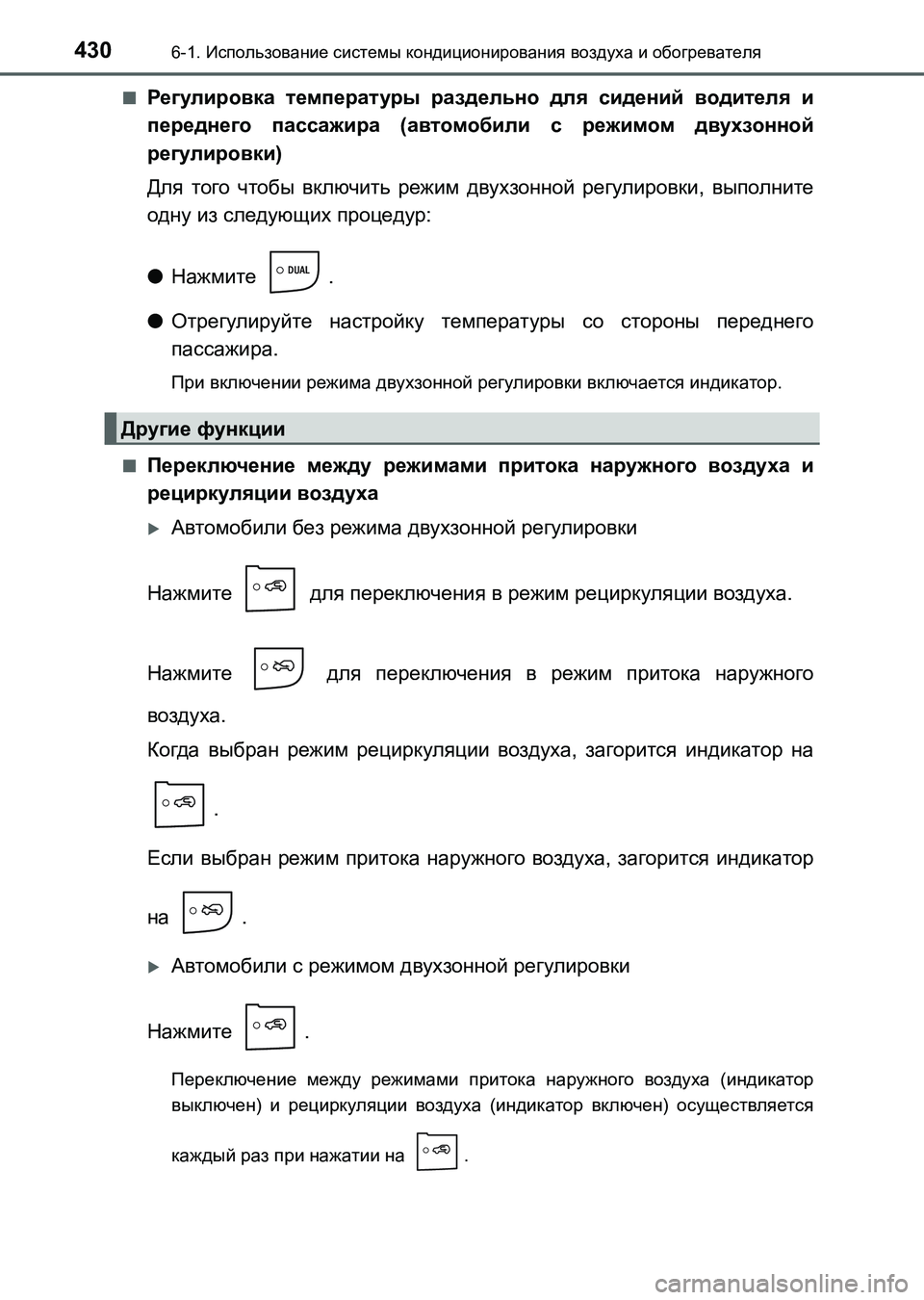

4306-1. Использование системы кондиционирования воздуха и обогревателя
UK_AURIS_HB_ER (OM12L02R)■
Регулировка температуры раздельно для сидений водителя и
переднего пассажира (автомобили с режимом двухзонной
регулировки)
Для того чтобы включить режим двухзонной регулировки, выполните
одну из следующих процедур:
●Нажмите .
●Отрегулируйте настройку температуры со стороны переднего
пассажира.
При включении режима двухзонной регулировки включается индикатор.
■
Переключение между режимами притока наружного воздуха и
рециркуляции воздуха
Автомобили без режима двухзонной регулировки
Нажмите для переключения в режим рециркуляции воздуха.
Нажмите для переключения в режим притока наружного
воздуха.
Когда выбран режим рециркуляции воздуха, загорится индикатор на
.
Если выбран режим притока наружного воздуха, загорится индикатор
на .
Автомобили с режимом двухзонной регулировки
Нажмите .
Переключение между режимами притока наружного воздуха (индикатор
выключен) и рециркуляции воздуха (индикатор включен) осуществляется
каждый раз при нажатии на .
Другие функции
UK AURIS_HB_OM_Russian_OM12L02R.book 430 ページ ２０１６年６月２８日　火曜日　午後５時２５分

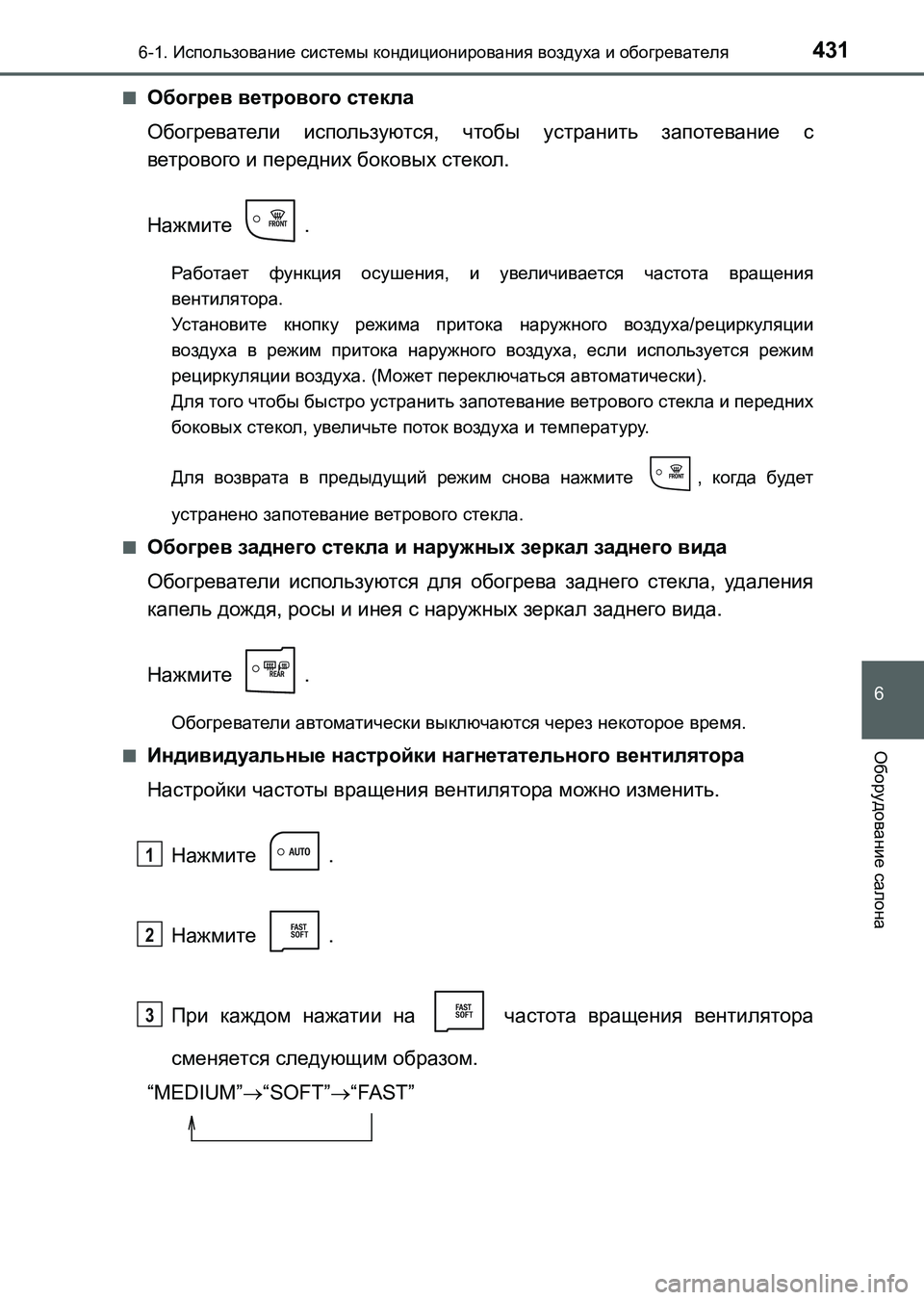

4316-1. Использование системы кондиционирования воздуха и обогревателя
6
Оборудование салона
UK_AURIS_HB_ER (OM12L02R)■
Обогрев ветрового стекла
Обогреватели используются, чтобы устранить запотевание с
ветрового и передних боковых стекол.
Нажмите .
Работает функция осушения, и увеличивается частота вращения
вентилятора.
Ус т а н о в и те кнопку режима притока наружного воздуха/рециркуляции
воздуха в режим притока наружного воздуха, если используется режим
рециркуляции воздуха. (Может переключаться автоматически).
Для того чтобы быстро устранить запотевание ветрового стекла и передних
боковых стекол, увеличьте поток воздуха и температуру.
Для возврата в предыдущий режим снова нажмите
, когда будет
устранено запотевание ветрового стекла.
■
Обогрев заднего стекла и наружных зеркал заднего вида
Обогреватели используются для обогрева заднего стекла, удаления
капель дождя, росы и инея с наружных зеркал заднего вида.
Нажмите .
Обогреватели автоматически выключаются через некоторое время.
■
Индивидуальные настройки нагнетательного вентилятора
Настройки частоты вращения вентилятора можно изменить.
Нажмите .
Нажмите .
При каждом нажатии на частота вращения вентилятора
сменяется следующим образом.
“MEDIUM”“SOFT”“FAST”
1
2
3
UK AURIS_HB_OM_Russian_OM12L02R.book 431 ページ ２０１６年６月２８日　火曜日　午後５時２５分

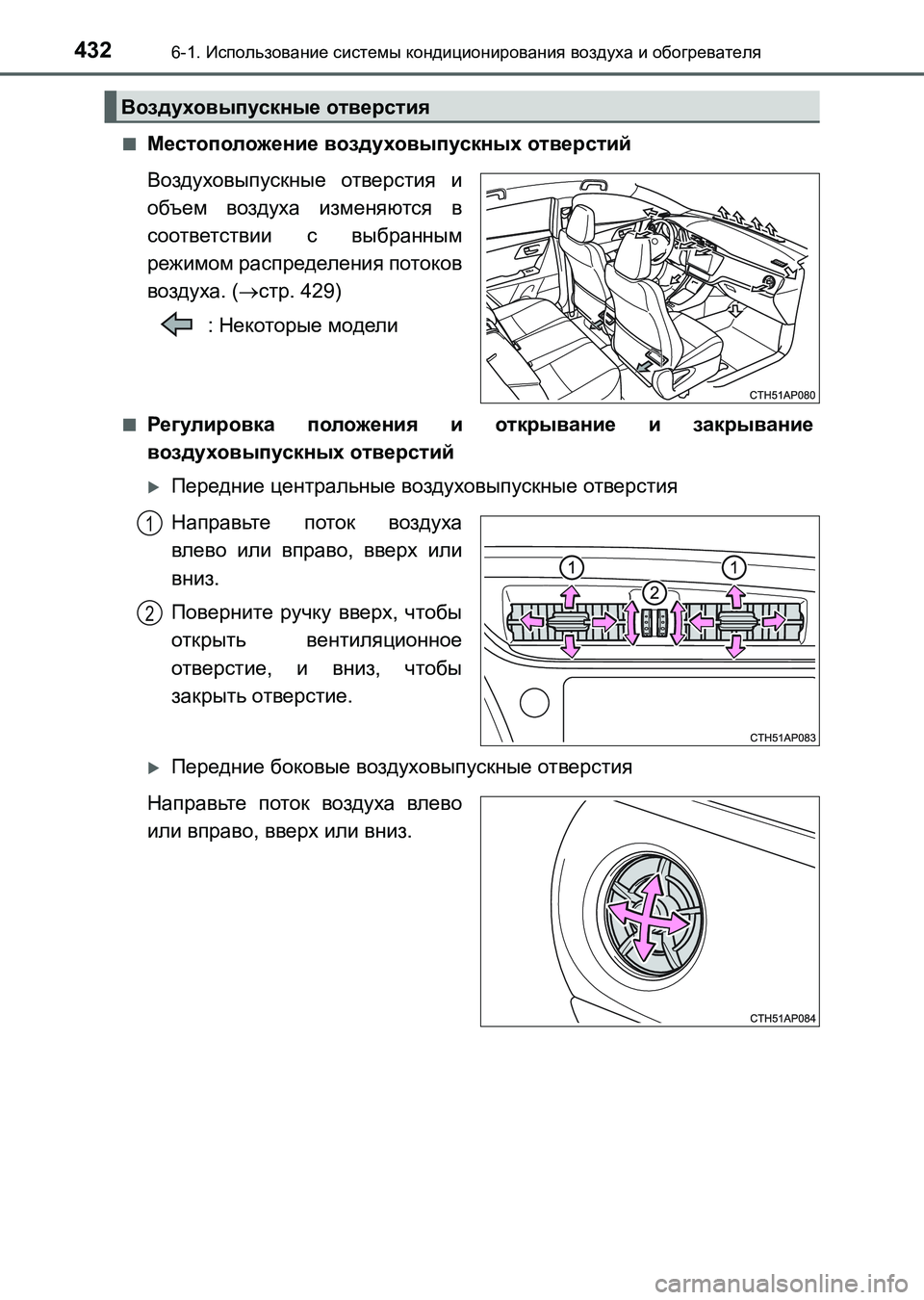

4326-1. Использование системы кондиционирования воздуха и обогревателя
UK_AURIS_HB_ER (OM12L02R)■
Местоположение воздуховыпускных отверстий
Воздуховыпускные отверстия и
объем воздуха изменяются в
соответствии с выбранным
режимом распределения потоков
воздуха. (стр. 429)
: Некоторые модели
■Регулировка положения и открывание и закрывание
воздуховыпускных отверстий
Передние центральные воздуховыпускные отверстия
Направьте поток воздуха
влево или вправо, вверх или
вниз.
Поверните ручку вверх, чтобы
открыть вентиляционное
отверстие, и вниз, чтобы
закрыть отверстие.
Передние боковые воздуховыпускные отверстия
Направьте поток воздуха влево
или вправо, вверх или вниз.
Воздуховыпускные отверстия
1
2
