2015 Hyundai Genesis Betriebsanleitung (in German)

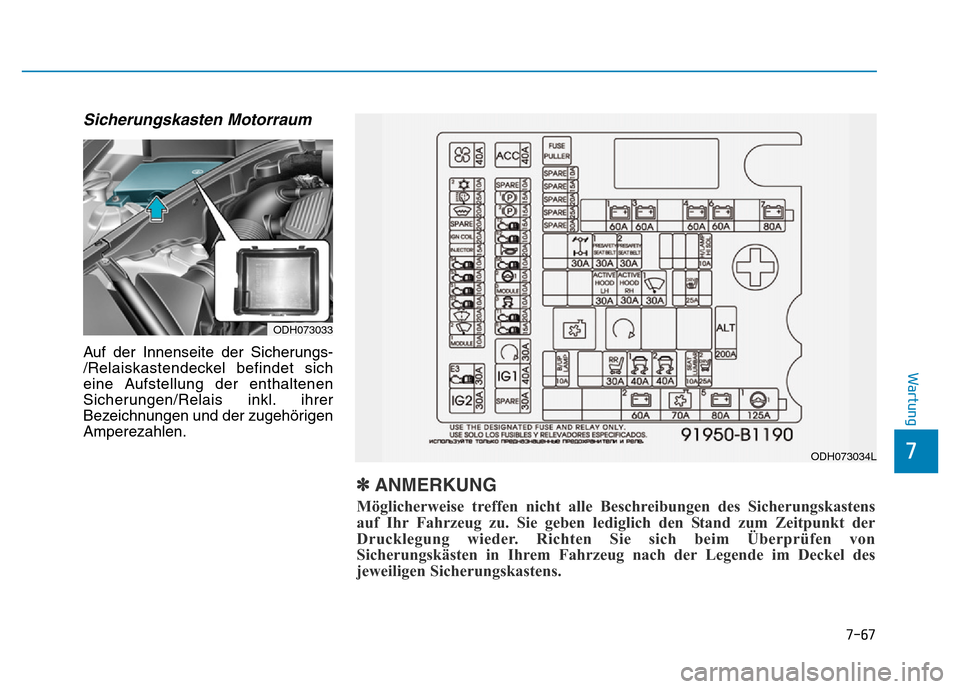

7-67
7
Wartung
Sicherungskasten Motorraum
Auf der Innenseite der Sicherungs-
/Relaiskastendeckel befindet sich
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
ODH073033
ODH073034L
✽ANMERKUNG
Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens
auf Ihr Fahrzeug zu. Sie geben lediglich den Stand zum Zeitpunkt der
Drucklegung wieder. Richten Sie sich beim Überprüfen von
Sicherungskästen in Ihrem Fahrzeug nach der Legende im Deckel des
jeweiligen Sicherungskastens.

7-68
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
IGN 230AIG2-Relais
ECU 330ARelais Motorsteuerung
Module 110ASteuergerät Allradantrieb, SCC-Radar
Wiper 210AMetallkernblock (PCB 2: Wischerrelais)
Washer Relay20ARelais Scheibenwaschanlage
Sensor 210AECM, Lambdasonde 1/2/3/4
Sensor 110AECM, Lambdasonde 1/2/3/4
Sensor 310AECM, hintere Anschlussleiste (Kraftstoffpumpenrelais)
Sensor 410ARelais 1 (Kühlerlüfterrelais): Linkslenker (Anschlussleiste Motorraum),
Rechtslenker (Anschlussleiste Motornebenraum)
Injector15AInjektor-Drivebox
Ignition Coil20AG6DG/G6DH/G6DJ: Kondensator, Zündspule 1/2/3/4/5/6,
G8BE: Kondensator 1/2, Zündspule 1/2/3/4/5/6/7/8
Deicer Relay20AMetallkernblock (PCB 2: Relais Frontscheibenheizung)
Hauptsicherungskasten Motorraum - I

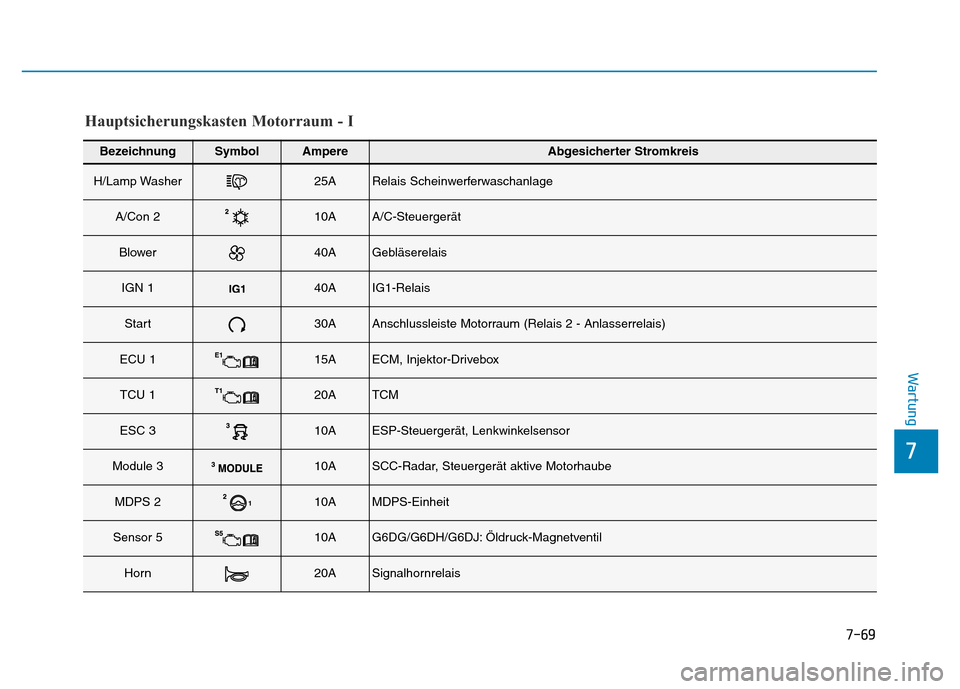

7-69
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
H/Lamp Washer25ARelais Scheinwerferwaschanlage
A/Con 210AA/C-Steuergerät
Blower40AGebläserelais
IGN 140AIG1-Relais
Start30AAnschlussleiste Motorraum (Relais 2 - Anlasserrelais)
ECU 115AECM, Injektor-Drivebox
TCU 120ATCM
ESC 310AESP-Steuergerät, Lenkwinkelsensor
Module 310ASCC-Radar, Steuergerät aktive Motorhaube
MDPS 210AMDPS-Einheit
Sensor 510AG6DG/G6DH/G6DJ: Öldruck-Magnetventil
Horn20ASignalhornrelais
Hauptsicherungskasten Motorraum - I

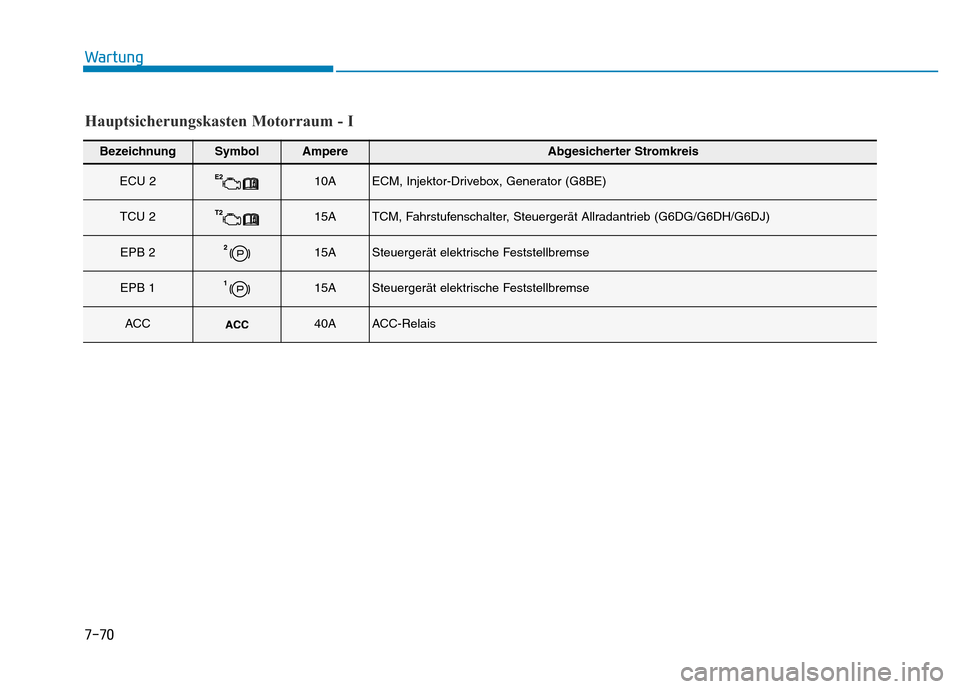

7-70
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
ECU 210AECM, Injektor-Drivebox, Generator (G8BE)
TCU 215ATCM, Fahrstufenschalter, Steuergerät Allradantrieb (G6DG/G6DH/G6DJ)
EPB 215ASteuergerät elektrische Feststellbremse
EPB 115ASteuergerät elektrische Feststellbremse
ACC40AACC-Relais
Hauptsicherungskasten Motorraum - I

7-71
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
ALT200AGenerator, Mehrfachsicherung (BATT) - F12/F13/F14/F15, Sicherung -
F19/F20/F21/F22/F23
B+160AIGPM (Sicherung - F16/F42, Leckstrom-Abschaltvorrichtung (Sicherung -
F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (Sicherung - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (Sicherung - F24/F29, IPS 4/IPS 6)
B+660AMetallkernblock (PCB 1 Sicherung - F40/F41/F42)
B+780AMetallkernblock (PCB 2 Sicherung - F65/F68/F69/F71)
B+260AIGPM (Sicherung - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Cooling Fan70ARelais 1 (Kühlerlüfterrelais)
B+580AMetallkernblock (PCB 1 Sicherung - F52/F53/F54/F55)
MDPS125AMDPS-Einheit
Back-Up
Lamp10ATCM, Fahrstufenschalter, Kombirückleuchte (IN) L/R, Elektrochromatischer Rückspiegel,
AVN-Bedienteil
Rear
Power Seat30ARelaiskasten elektrisch verstellbarer Rücksitz
Hauptsicherungskasten Motorraum - II (Linkslenker)

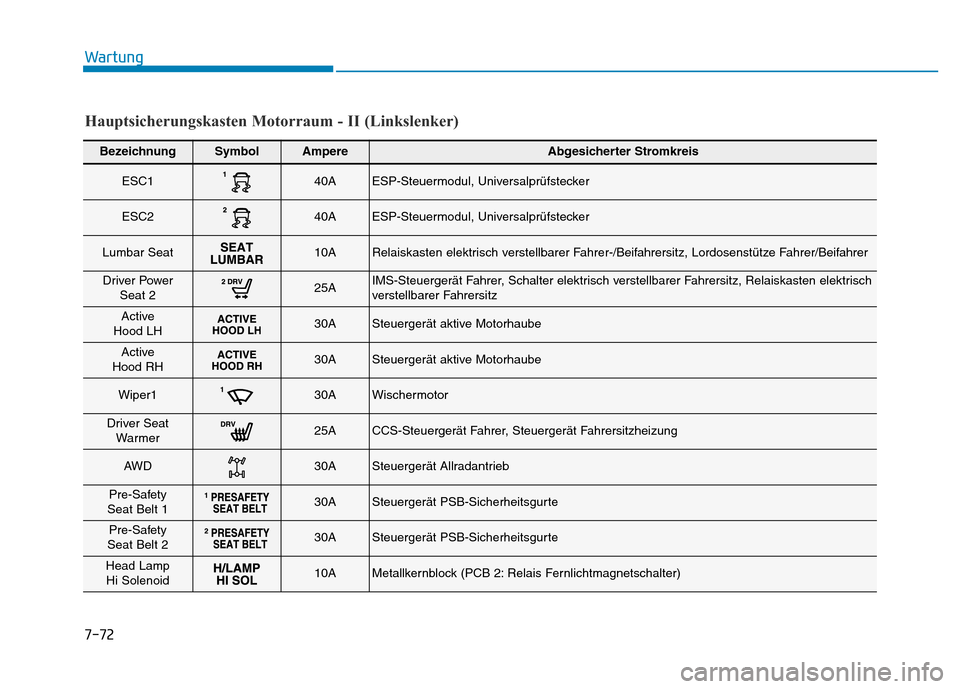

7-72
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
ESC140AESP-Steuermodul, Universalprüfstecker
ESC240AESP-Steuermodul, Universalprüfstecker
Lumbar Seat10ARelaiskasten elektrisch verstellbarer Fahrer-/Beifahrersitz, Lordosenstütze Fahrer/Beifahrer
Driver Power
Seat 225AIMS-Steuergerät Fahrer, Schalter elektrisch verstellbarer Fahrersitz, Relaiskasten elektrisch
verstellbarer Fahrersitz
Active
Hood LH30ASteuergerät aktive Motorhaube
Active
Hood RH30ASteuergerät aktive Motorhaube
Wiper130AWischermotor
Driver Seat
Warmer25ACCS-Steuergerät Fahrer, Steuergerät Fahrersitzheizung
AWD30ASteuergerät Allradantrieb
Pre-Safety
Seat Belt 130ASteuergerät PSB-Sicherheitsgurte
Pre-Safety
Seat Belt 230ASteuergerät PSB-Sicherheitsgurte
Head Lamp
Hi Solenoid10AMetallkernblock (PCB 2: Relais Fernlichtmagnetschalter)
Hauptsicherungskasten Motorraum - II (Linkslenker)

7-73
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
ALT200AGenerator, Mehrfachsicherung (BATT) - F12/F13/F14/F15, Sicherung - F24
B+160AIGPM (Sicherung - F16/F42, Leckstrom-Abschaltvorrichtung (Sicherung -
F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (Sicherung - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (Sicherung - F24/F29, IPS 4/IPS 6)
B+660AMetallkernblock (PCB 1 Sicherung - F40/F41/F42)
B+780AMetallkernblock (PCB 2 Sicherung - F65/F68/F69/F71)
B+260AIGPM (Sicherung - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Cooling Fan70ARelais 1 (Kühlerlüfterrelais)
B+580AMetallkernblock (PCB 1 Sicherung - F52/F53/F54/F55)
MDPS125AMDPS-Einheit
B+8125AAnschlussleiste Motorraum (Sicherung - F19/F20/F21/F22/F23)
B+9125AAnschlussleiste Motorraum (Sicherung - F26/F27/F28/F30/F33/F34/F35/F39)
Hauptsicherungskasten Motorraum - II (Rechtslenker)

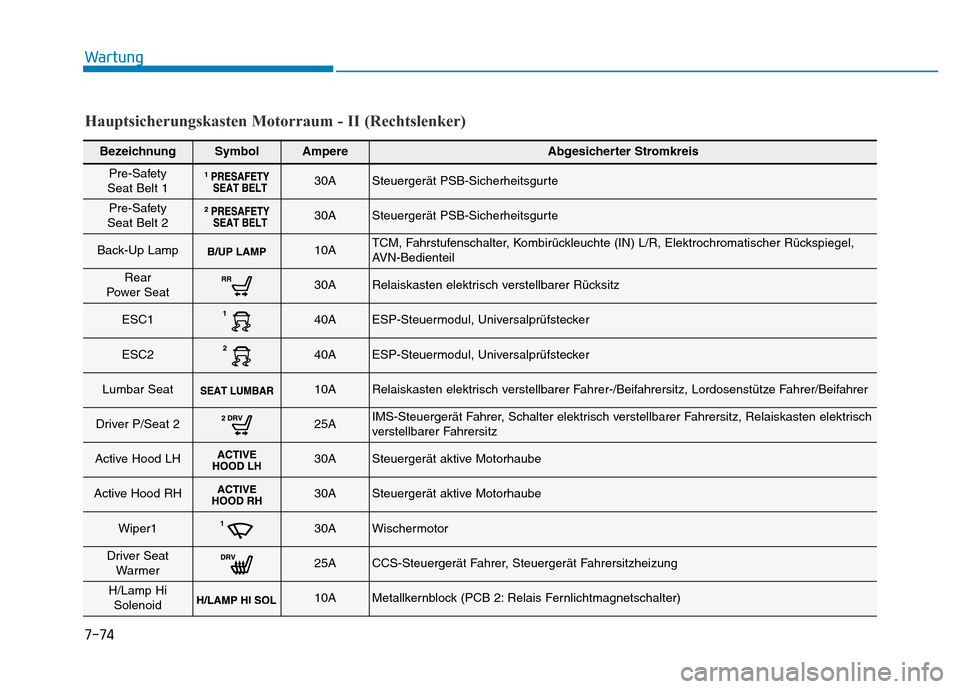

7-74
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Pre-Safety
Seat Belt 130ASteuergerät PSB-Sicherheitsgurte
Pre-Safety
Seat Belt 230ASteuergerät PSB-Sicherheitsgurte
Back-Up Lamp10ATCM, Fahrstufenschalter, Kombirückleuchte (IN) L/R, Elektrochromatischer Rückspiegel,
AVN-Bedienteil
Rear
Power Seat30ARelaiskasten elektrisch verstellbarer Rücksitz
ESC140AESP-Steuermodul, Universalprüfstecker
ESC240AESP-Steuermodul, Universalprüfstecker
Lumbar Seat10ARelaiskasten elektrisch verstellbarer Fahrer-/Beifahrersitz, Lordosenstütze Fahrer/Beifahrer
Driver P/Seat 225AIMS-Steuergerät Fahrer, Schalter elektrisch verstellbarer Fahrersitz, Relaiskasten elektrisch
verstellbarer Fahrersitz
Active Hood LH30ASteuergerät aktive Motorhaube
Active Hood RH30ASteuergerät aktive Motorhaube
Wiper130AWischermotor
Driver Seat
Warmer25ACCS-Steuergerät Fahrer, Steuergerät Fahrersitzheizung
H/Lamp Hi
Solenoid10AMetallkernblock (PCB 2: Relais Fernlichtmagnetschalter)
Hauptsicherungskasten Motorraum - II (Rechtslenker)
