7-65
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Module 710ARundumüberwachung, Einparkhilfe, Head-up-Display, Schiebedach, Lordosenstütze
Beifahrer, Wickelfeder (Schalter Lenkradfernbedienung)
Pre-Safety
Seat Belt10ASteuergerät PSB-Sicherheitsgurte
Power
Outlet 320AMetallkernblock (PCB 1: Steckdosenrelais)
Stop Lamp15ABremslichtmodul
Module 110AGateway (B+ (MCU)), Regensensor, Schalter Warnblinkanlage, Hauptschalter
Kofferraumdeckel, Schalter elektrische Feststellbremse
Air Bag15ASRS-Steuergerät
Passenger
P/Seat30ARelaiskasten elektrisch verstellbarer Beifahrersitz
Room
Lamp10AInnenraumleuchte, Innenraumleuchte L/R, Dachkonsolenleuchte,
Schminkspiegelleuchte VL/VR
Smart Key 315ASmartkey-Steuergerät
Power
Outlet 120A12V-Steckdose vorn & Zigarettenanzünder
Module 615AScheinwerfer L/R, Auto-Hold- & Fahrmodusschalter, Steuergerät automatische
Leuchtweitenregulierung, Wählhebelanzeige
Power
Window LH30ASteuergerät elektrischer Fensterheber Fahrer/Beifahrer, Steuergerät elektrischer
Fensterheber HL
Sicherungskasten Fahrerseite
7-77
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Rear F/Lamp10ANebelschlusslichtrelais
AMP25AAMP
Rear Seat
Warmer LH20A6:4-Ausführung: CCS-Steuergerät HL, Bank: Steuergerät Sitzheizung HL
Passenger
Power Window30ASteuergerät elektrischer Fensterheber Fahrer/Beifahrer,
Steuergerät elektrischer Fensterheber HR
Fuel Pump20AKraftstoffpumpenrelais
Rear Defogger40ARelais Heckscheibenheizung

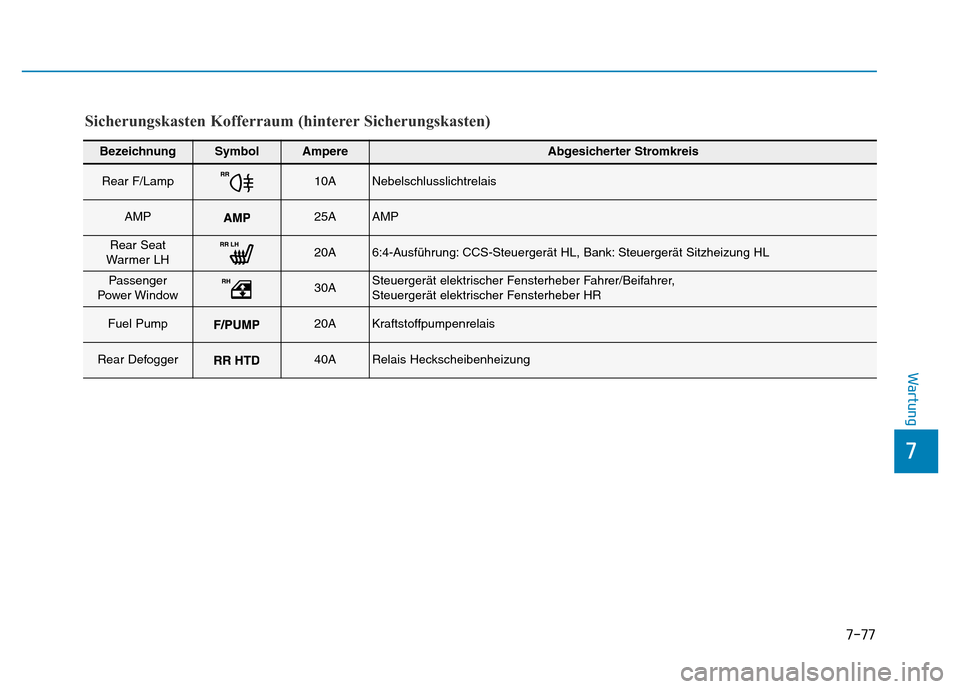

Sicherungskasten Kofferraum (hinterer Sicherungskasten)
