Otvor Vložková poistka Mini poistka Opis
11 — 20 A žltá Klaksóny
12 — 10 A červená Spojka klimatizácie
13 — — Náhradná
14 — — Náhradná
15 — — Náhradná
16 — — Náhradná
18 50 A červená — Ventilátor chladiča č.2
19 50 A červená — Posil\bovač riadenia č.2
20 30 A ružová — Motor stierača
21 30 A ružová — Ostrekovače čelných svetlometov
22 50 A červená — Modul žeraviacej sviečky – len nafta
23 30 A ružová — Napájanie palivovej pumpy/ohrievač motorovej nafty – len nafta
24 50 A červená — Kabínový ohrievač č. 3 – len nafta
28 — 25 A prírodná Palivové čerpadlo
29 — 15 A modrá Prevodovka/radiaca páka (modul TCM)
30 — — Náhradná
31 — 25 A prírodná Modul motora (ECM)
32 — — Náhradná
33 — — Náhradná
34 — 25 A prírodná Napájanie ASD č. 1
35 — 20 A žltá Napájanie ASD č. 2
36 — 10 A červená Antiblokovací brzdový modul (modul ABS/ESP)
37 — 10 A červená Ovládač motora (PCM) cievky relé ventilátora chladiča
323

Otvor Vložková poistka Mini poistka Opis
38 — 10 A červená Modul airbagu
39 — 10 A červená Modul posil\bovača riadenia/relé spojky AC/cievky relé kabínovéhoohrievača – len nafta
48 — 10 A červená DTCM/Modul systému SCR nafty – len nafta
49 — 15 A modrá Napájanie ASD č. 3
50 — — Náhradná
51 — 20 A žltá Vákuové čerpadlo
52 — — Náhradná
53 — — Náhradná
ZADNÉ CENTRÁLA
DISTRIBÚCIE ENERGIE
K dispozícii je aj centrum napájania v
batožinovom priestore pod panelom
prístupu k rezervnému kolesu. Toto
centrum obsahuje poistky a relé.
VÝSTRAHA!
• Keď montujete kryt centra rozvodu energie, je dôležité zabezpečiť jeho
správnu polohu a správne zaistenie.
V opačnom prípade sa do centra
rozvodu energie môže dostať voda,
čoho následkom by mohlo byť zly-
hanie elektrického systému.
(Pokračovanie)
Otváranie prístupového panelu
Zadné centrum napájania
324

VÝSTRAHA!(Pokračovanie)
• Keď vymie\bate vypálenú poistku, jedôležité nahradiť ju poistkou, ktorá
má presne rovnaké menovité napä-
tie. Ak by ste použili poistku s inou
špecifikáciou, mohlo by dôjsť k ne-
bezpečnému preťaženiu elektric-
kého systému. Ak naďalej dochádza
k vypaľovaniu poistiek s náležitými
parametrami, poukazuje to na prob-
lém v elektrickom obvode, ktorý je
potrebné riešiť.
Otvor Vložková poistka Mini poistka Opis
2 60 A žltá — Predný prívod PDC č.1
3 — — Náhradná
4 60 A žltá — Predný prívod PDC č.2
5 30 A ružová — Strešné okno
6 40 A zelená — Exteriérové osvetlenie č.1
7 40 A zelená — Exteriérové osvetlenie č.2
8 30 A ružová — Osvetlenie interiéru/čerpadlo ostrekovačov
9 30 A ružová — Centrálne zamykanie
10 30 A ružová — Dvere vodiča
11 30 A ružová — Dvere pasažiera
12 — 20 A žltá Voliteľná elektrická zásuvka č. 1
325

Otvor Vložková poistka Mini poistka Opis
15 40 A zelená — Dúchadlo HVAC
16 — — Náhradná
17 — — Náhradná
18 — — Náhradná
19 — — Náhradná
20 — — Náhradná
21 — — Náhradná
22 — 20 A žltá Parkovacie svetlo prívesu - ak je k dispozícii
23 — 10 A červená Dvierka palivovej nádrže/diagnostický port
24 — 15 A modrá Obrazovka rádia
25 — 10 A červená Monitorovanie tlaku v pneumatikách
26 — 25 A prírodná Prevodovka
27 — 25 A prírodná Zosil\bovač
31 — 25 A prírodná Elektricky ovládané sedadlá
32 — 15 A modrá Modul HVAC/prístrojová doska/zámka volantu
33 — 15 A modrá Spínač zapaľovania/bezdrôtový modul
34 — 10 A červená Modul stĺpika riadenia/hodiny
35 — 10 A červená Akumulátorový snímač
36 — 20 A žltá T/Osvetlenie ťažného modulu - ak je k dispozícii
37 — 15 A modrá Rádio
38 — 20 A žltá Elektrická zásuvka konzoly
40 — — Náhradná
41 — — Náhradná
326

Otvor Vložková poistka Mini poistka Opis

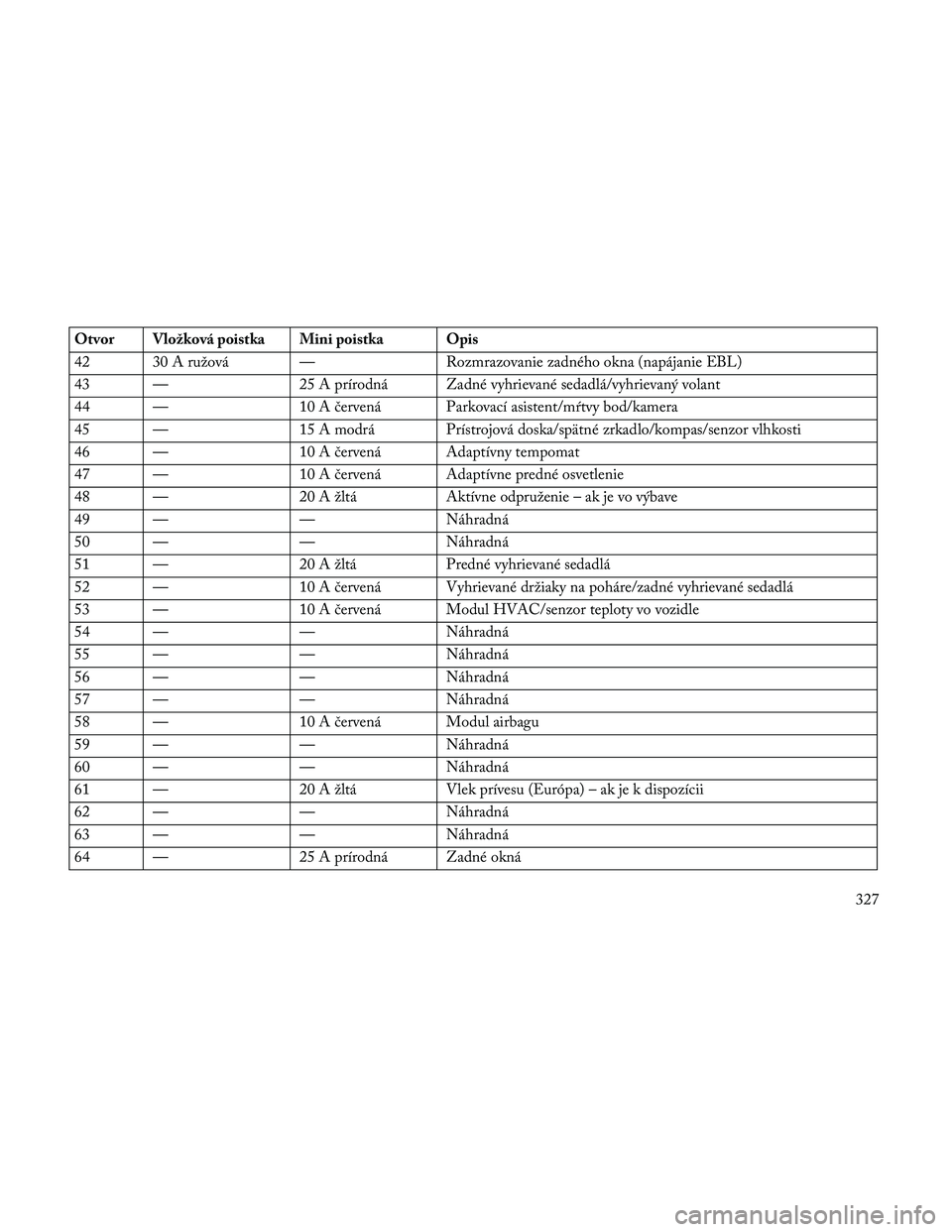

42 30 A ružová — Rozmrazovanie zadného okna (napájanie EBL)
43 — 25 A prírodná Zadné vyhrievané sedadlá/vyhrievaný volant
44 — 10 A červená Parkovací asistent/mŕtvy bod/kamera
45 — 15 A modrá Prístrojová doska/spätné zrkadlo/kompas/senzor vlhkosti
46 — 10 A červená Adaptívny tempomat
47 — 10 A červená Adaptívne predné osvetlenie
48 — 20 A žltá Aktívne odpruženie – ak je vo výbave
49 — — Náhradná
50 — — Náhradná
51 — 20 A žltá Predné vyhrievané sedadlá
52 — 10 A červená Vyhrievané držiaky na poháre/zadné vyhrievané sedadlá
53 — 10 A červená Modul HVAC/senzor teploty vo vozidle
54 — — Náhradná
55 — — Náhradná
56 — — Náhradná
57 — — Náhradná
58 — 10 A červená Modul airbagu
59 — — Náhradná
60 — — Náhradná
61 — 20 A žltá Vlek prívesu (Európa) – ak je k dispozícii
62 — — Náhradná
63 — — Náhradná
64 — 25 A prírodná Zadné okná327

Otvor Vložková poistka Mini poistka Opis
65 — 10 A červená Modul airbagu
66 — — Náhradná
67 — 15 A modrá Osvetlenie predných dverí/senzor prevádzky
68 — 15 A modrá Osvetlenie elektrickej zásuvky konzoly/zadné tienidlo
69 — — Náhradná
70 — — Náhradná
SKLADOVANIE
VOZIDLA
Ak plánujete nepoužívať vozidlo dlhšie
ako 21 dní, mali by ste vykonať kroky na
ochranu akumulátora.
1. Odpojte záporný kábel akumulátora.POZNÁMKA: Keď je negatívny
kábel odpojený od akumulátora a veko
batožinového priestoru e úplne zatvo-
rené, bude nevyhnutné pri jeho opä-
tovnom otvorení použiť núdzovú
uvoľňovaciu páčku blokovacieho me-
chanizmu. Aby ste sa dostali k batoži-
novému priestoru a uvoľnili páčku, sk-
lopte zadné operadlá. Pozrite si
pokyny „SKLOPENIE ZADNÉHO
SEDADLA” v časti “OPIS VLAST-
NOSTÍ VÁŠHO VOZIDLA” a „NÚ-
DZOVÉ OTVORENIE BATOŽI-
NOVÉHO PRIESTORU” v časti
„ČO BY STE MALI VEDIEŤ PRED
NAŠTARTOVANÍM VOZIDLA”.2. Ak vozidlo garážujete alebo ho ne-
plánujete používať (napríklad kvôli do-
volenke) viac ako dva týždne, nechajte
systém klimatizácie asi päť minút voľne
pracovať na čerstvom vzduchu pri vyso-
kej rýchlosti ventilátora. Zabezpečí sa
tým dostatočné premazanie systému a
minimalizuje sa riziko poškodenia kom-
presora pri opätovnom spustení.
Negatívny kábel akumulátora
328

NÁHRADNÉ
ŽIAROVIEK
InteriérČíslo žiarovky
Zadné svetlá na vnútorné osvetlenie
vozidla a čítanie .........W5W
Svetlo zadného priestoru (batoži-
nového priestoru) ..........562
Svetlá na čítanie na stropnej kon-
zole ....................578
Svetlá na tienidle ..........194
Svetlo v odkladacej skrinke na pa-
lubnej doske (pre verzie/trhy, kde sa
dodáva) .................194
Svetlo na dverách ..........562
Indikátor prevodu . . . JKLE14140
Voliteľná dverná priehradka na
mapy/držiak na poháre .....LED
(servis vykonáva autorizovaný predajca)
POZNÁMKA: Pokyny na výmenu
svetelných spínačov zistíte u vášho au-
torizovaného predajcu. Všetky interiérové žiarovky majú pätky
so skleneným klinom alebo sklenenou
kazetou. Žiarovky s hliníkovou pätkou
nie sú schválené a nemali by sa používať
ako náhradné žiarovky.
Exteriér
Číslo žiarovky
Stretávacie/diaľkové svetlá (bi-
xenónové svetlomety) ......D3S
(servis vykonáva autorizovaný predajca)
Predné smerové
svetlo ............ PSY24WSV
Predné parkovacie svetlo . . . LED (servis vykonáva autorizovaný predajca)
Svetlo na denné svietenie . . . LED (servis vykonáva autorizovaný predajca)
Predné hmlové svetlo (pre verzie/
trhy, kde sa dodáva) .......H11
Predné polohové svetlá .....LED
(servis vykonáva autorizovaný predajca)
Predné postranné obrysové
svetlá ..................LED
(servis vykonáva autorizovaný predajca)Postranné smerové svetlá . . . LED
(servis vykonáva autorizovaný predajca)
Zadné koncové/brzdové/postranné
obrysové svetlo ...........LED
(servis vykonáva autorizovaný predajca)
Zadné smerovky . . . . . . WY21W
Zadné hmlové svetlá ......LED
(servis vykonáva autorizovaný predajca)
Cúvacie svetlo .........W16W
Stredové prídavné brzdové svetlo
(CHMSL)..............LED (servis vykonáva autorizovaný predajca)
Poznávacia značka .......W5W
VÝMENA ŽIAROVIEK
POZNÁMKA: Za určitých atmosfé-
rických podmienok sa môžu šošovky
zahmliť. Zvyčajne sa vysušia po zmene
atmosférických podmienok, pri kto-
rých sa kondenzácia opäť vyparí.
Tento postup sa zvyčajne urýchli zap-
nutím žiaroviek.
329

VYSOKO INTENZÍVNE
VÝBOJOVÉ ŽIAROVKY V
SVETLOMETOCH (HID)
VÝSTRAHA!
Ak je to možné, odporúča sa dať vy-
meniť žiarovky v servisnom stredisku
LANCIA. Na zaistenie bezpečnej
jazdy a dodržanie platných doprav-
ných predpisov sú nevyhnutné
správna prevádzka a orientácia exter-
ných svetiel.
Stretávacie svetlá obsahujú trubice s vy-
sokonapäťovým výbojom. Vysoké napä-
tie môže zostať v obvode aj po vypnutí
spínača stretávacích svetiel a vybratí
kľúča zo zapaľovania. Z tohto dôvodu
by ste sa nemali pokúšať opravovať
stretávacie svetlá svojpomocne. Ak sa
vypáli žiarovka stretávacích svetiel,
prepravte vozidlo k autorizovanému
predajcovi.
VAROVANIE!
Keď sa zapne spínač svetlometov, na
konzolách svetlometov HID sa vy-
tvorí prechodné vysoké napätie. V
prípade neodborného servisného zá-
sahu môže dôjsť k zdraviu nebezpeč-
nému zásahu elektrickým prúdom.
Navštívte autorizovaného predajcu a
požiadajte o servis.
POZNÁMKA: U vozidiel vybave-
ných svetlometmi HID sa po zapnutí
svetlometov okolo žiaroviek vytvorí
modrá žiara. Toto postupne ustúpi a
po približne 10 sekundách bude s po-
stupným nabíjaním systému nadobú-
dať belšie sfarbenie.
PREDNÉ SMEROVÉ
SVETLÁ
1. Otvorte kapotu.
POZNÁMKA: Pred výmenou žia-
roviek v súprave čelného svetlometu
na strane vodiča môže byť potrebná de-
montáž puzdra vzduchového filtra.
2. Odstrá\bte plastový kryt zo zadnej
časti puzdra čelného svetlometu. 3. Stlačte dve plôšky na bočnej strane
objímky žiarovky smerovky a vytiahnite
ju rovno von.
4. Vsúvajte náhradnú jednotku žiarovky
a konektora svetla, kým s cvaknutím ne-
dosadne na svoje miesto.
5. Na puzdro súpravy čelného svetla
znovu nainštalujte plastový kryt.
ZADNÉ SMEROVÉ A
CÚVACIE SVETLÁ
1. Otvorte kufor.
2. Odstrá\bte obloženie batožinového
priestoru odmontovaním háčika na ná-
kupnú tašku (pomocou skrutkovača
T-20 torx alebo podobného nástroja),
odstrá\bte upev\bovací prvok a tesniacu
pásku potiahnite dozadu.
3. Čalúnenie batožinového priestoru
odtiahnite dozadu, aby ste sa dostali ku
krídlovým maticiam zadného svetla.
4. Zo zadnej časti mechanizmu za-
dného svetla odstrá\bte tri krídlové ma-
tice.
