Sigurnost Vašeg vozila

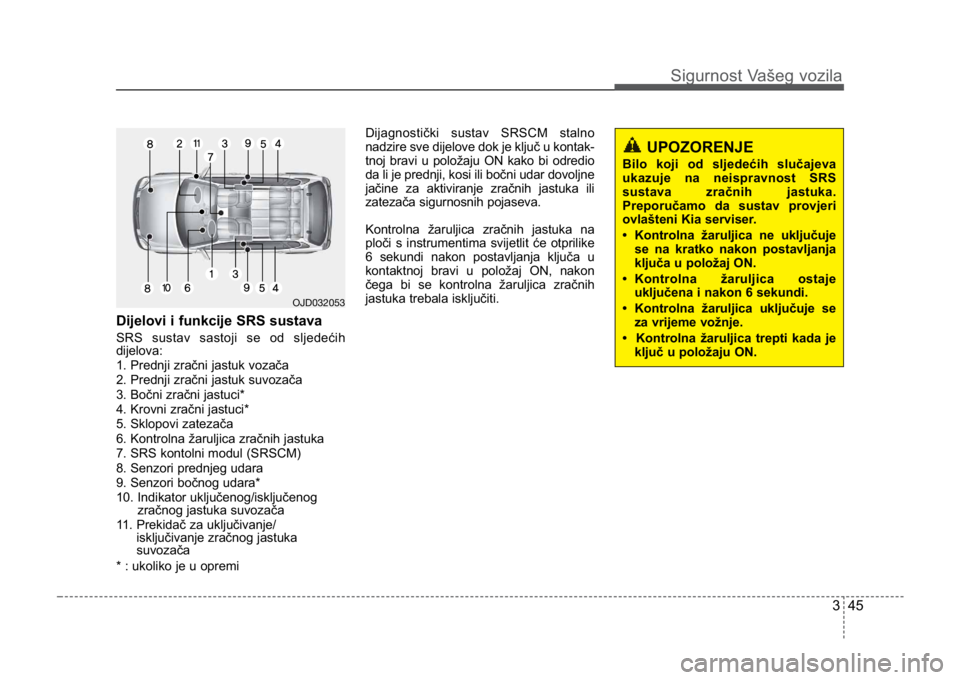

Dijelovi i funkcije SRS sustava
SRS sustav sastoji se od sljedećih
dijelova:
1. Prednji zračni jastuk vozača
2. Prednji zračni jastuk suvozača
3. Bočni zračni jastuci*
4. Krovni zračni jastuci*
5. Sklopovi zatezača
6. Kontrolna žaruljica zračnih jastuka
7. SRS kontolni modul (SRSCM)
8. Senzori prednjeg udara
9. Senzori bočnog udara*
10. Indikator uključenog/isključenogzračnog jastuka suvozača
11. Prekidač za uključivanje/ isključivanje zračnog jastuka
suvozača
* : ukoliko je u opremi Dijagnostički sustav SRSCM stalno
nadzire sve dijelove dok je ključ u kontak-
tnoj bravi u položaju ON kako bi odredio
da li je prednji, kosi ili bočni udar dovoljne
jačine za aktiviranje zračnih jastuka ili
zatezača sigurnosnih pojaseva.
Kontrolna žaruljica zračnih jastuka na
ploči s instrumentima svijetlit će otprilike
6 sekundi nakon postavljanja ključa u
kontaktnoj bravi u položaj ON, nakon
čega bi se kontrolna žaruljica zračnih
jastuka trebala isključiti.
UPOZORENJE
Bilo koji od sljedećih slučajeva
ukazuje na neispravnost SRS
sustava zračnih jastuka.
Preporučamo da sustav provjeri
ovlašteni Kia serviser.
• Kontrolna žaruljica ne uključuje
se na kratko nakon postavljanja
ključa u položaj ON.
• Kontrolna žaruljica ostaje uključena i nakon 6 sekundi.
• Kontrolna žaruljica uključuje se za vrijeme vožnje.
• Kontrolna žaruljica trepti kada je ključ u položaju ON.
OJD032053
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 45

Sigurnost Vašeg vozila
463
Prednji zračni jastuci smješteni su u
sredini upravljača i ispred suvozača u
ploči iznad pretinca za rukavice. Kada
SRSCM sustav uoči dovoljno jak udar u
prednji dio vozila, automatski će aktivirati
zračne jastuke.Nakon aktiviranja, šavovi na poklopcima
zračnih jastuka razdvojit će se pod
pritiskom širenja zračnih jastuka. Dalje
otvaranje poklopaca omogućava
potpuno napuhavanje zračnih jastuka.
Potpuno napuhan zračni jastuk, zajedno
s propisno korištenim sigurnosnim
pojasom, usporava vozačevo ili
suvozačevo kretanje prema naprijed,
smanjujući mogućnost ozljeda glave i
prsnog koša.
Nakon potpunog napuhavanja, zračni se
jastuk odmah počinje ispuhivati,
omogućujući vozaču vidljivost prema
naprijed te upravljanje vozilom i ostalim
uređajima.

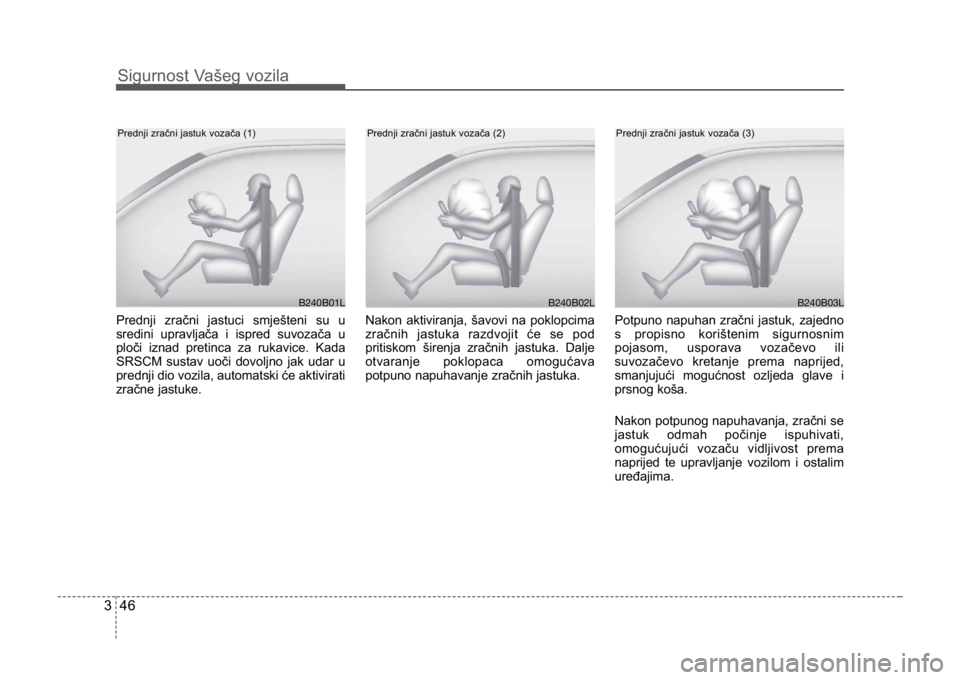

B240B02LB240B03L
Prednji zračni jastuk vozača (2)
Prednji zračni jastuk vozača (3)B240B01L
Prednji zračni jastuk vozača (1)
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 46

347
Sigurnost Vašeg vozila
UPOZORENJE
• Pri aktiviranju zračnih jastukasustav može proizvesti glasan
zvuk popraćen oslobađanjem
fine prašine u vozilu. Ti uvjeti su
normalni i nisu opasni - zračni
jastuci pohranjeni su u toj
prašini. Prašina koja se oslobađa
tijekom aktiviranja zračnih jastu-
ka može uzrokovati iritaciju kože
ili očiju, kao i astmatični napad
kod nekih osoba. Uvijek dobro
operite sve izložene dijelove kože
mlakom vodom i blagim
sapunom nakon sudara pri kojem
su se aktivirali zračni jastuci.
(nastavlja se)
(nastavak)
• SRS sustav može funkcioniratisamo kada je kontaktna brava u
položaju ON. Ako SRS kontrolna
žaruljica zračnih jastuka ne svi-
jetli, ili nastavi svijetliti nakon
otprilike 6 sekundi poslije stavl-
janja kontaktne brave u položaj
ON, ili se nakon pokretanja
motora uključi tijekom vožnje,
SRS sustav nije ispravan. U tim
slučajevima, preporučamo da
sustav provjeri ovlašteni Kia
serviser.
• Prije zamjene osigurača ili isključivanja akumulatora, ključ u
kontaktnoj bravi okrenite u
položaj LOCK i izvadite ključ.
Nikad ne vadite i ne mijenjajte
osigurač(e) za zračne jastuke dok
je ključ u kontaktnoj bravi u
položaju ON. Nepoštivanje ovog
upozorenja uzrokovat će
uključivanje kontrolne žaruljice
SRS sustava.
UPOZORENJE
• Ne postavljajte nikakve dodatke(držač čaše, držač kazeta,
naljepnice i sl.) na poklopac
zračnog jastuka suvozača iznad
pretinca za rukavice u vozilu koje
ima zračni jastuk suvozača. Ti
predmeti mogu postati opasni
projektili i uzrokovati ozljede ako
se zračni jastuk suvozača
napuše.
• Pri postavljanju tekućeg osvježivača zraka u vozilu, ne
postavljajte ga u blizinu ili na
ploču s instrumentima.
Ukoliko se zračni jastuk
suvozača napuše, osvježivač
zraka može postati opasni pro-
jektil i uzrokovati teške ozljede.
B240B05L
Prednji zračni jastuk suvozača
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 47

Sigurnost Vašeg vozila
483
UPOZORENJE
Uvijek koristite sigurnosne
pojaseve i dječje sjedalice – svatko,
na svakom putovanju, uvijek!
Zračni jastuci napuhuju se silovito i
u tren oka. Sigurnosni pojasevi
pomažu zadržati putnike u
ispravnom položaju kako bi
omogućili maksimalnu
učinkovitost zračnih jastuka. Čak i
sa zračnim jastucima, nepropisno
vezani ili nevezani putnici mogu se
teško ozlijediti pri napuhavanju
zračnih jastuka. Uvijek se
pridržavajte upozorenja vezanih uz
sigurnosne pojaseve, zračne jas-
tuke i sigurnost putnika navedenih
u ovom priručniku .
Kako bi smanjili mogućnost teških
ozljeda i maksimalno povećali
učinkovitost sigurnosnog sustava:
• Nikada ne smještajte djecu usjedalice na sjedalu suvozača.
• Uvijek vežite djecu na stražnjem sjedalu, najsigurnijem mjestu za
vožnju djece bilo koje dobi.
• Prednji i bočni zračni jastuci mogu ozlijediti putnike koji su
nepropisno smješteni na pred-
njem sjedalu.
(nastavlja se)
Prednji zračni jastuk vozača i
suvozača
Vaše vozilo opremljeno je SRS sustavom
(sustavom zračnih jastuka) i
krilnim/ramenim pojasevima na
vozačkom i suvozačkom mjestu.
Natpisi "AIR BAG" na poklopcima
zračnih jastuka na upravljaču i ploči
iznad pretinca za rukavice na suvozačkoj
strani upozoravaju na postojanje zračnih
jastuka u vozilu.
SRS sustav sastoji se od zračnih jastuka
postavljenih ispod poklopaca u sredini
upravljača i na ploči iznad pretinca za
rukavice sa suvozačke strane. Svrha SRS sustava je pružanje dodatne
zaštite vozaču i/ili suvozaču koja je veća
od zaštite koju pruža samo sustav sig-
urnosnih pojaseva pri izravnom sudaru
dovoljne jačine.
OJD032036

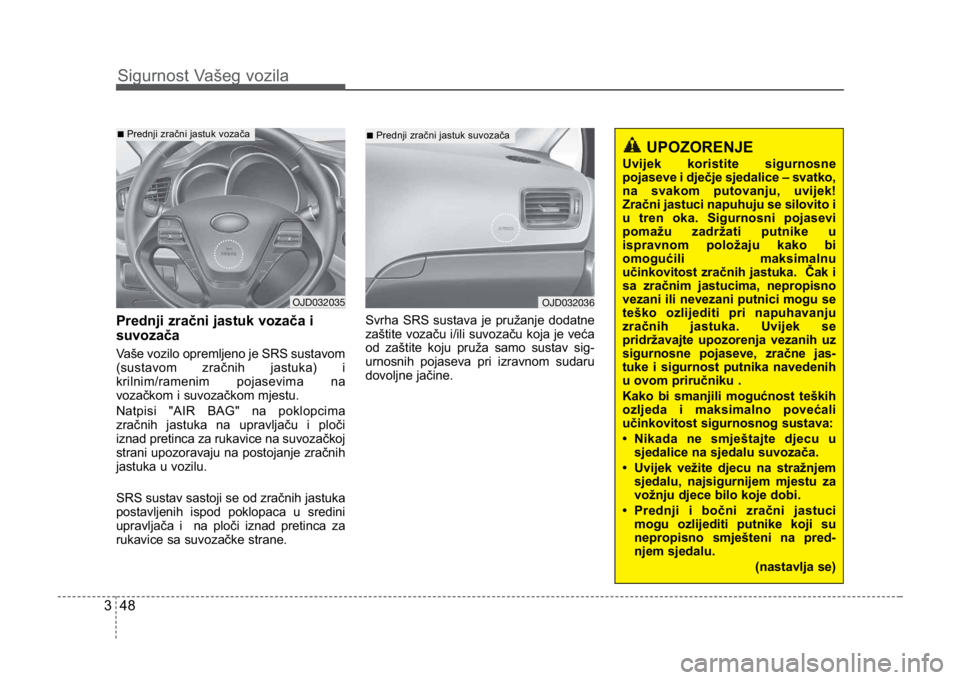

■Prednji zračni jastuk suvozača
OJD032035
■Prednji zračni jastuk vozača
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 48

349
Sigurnost Vašeg vozila

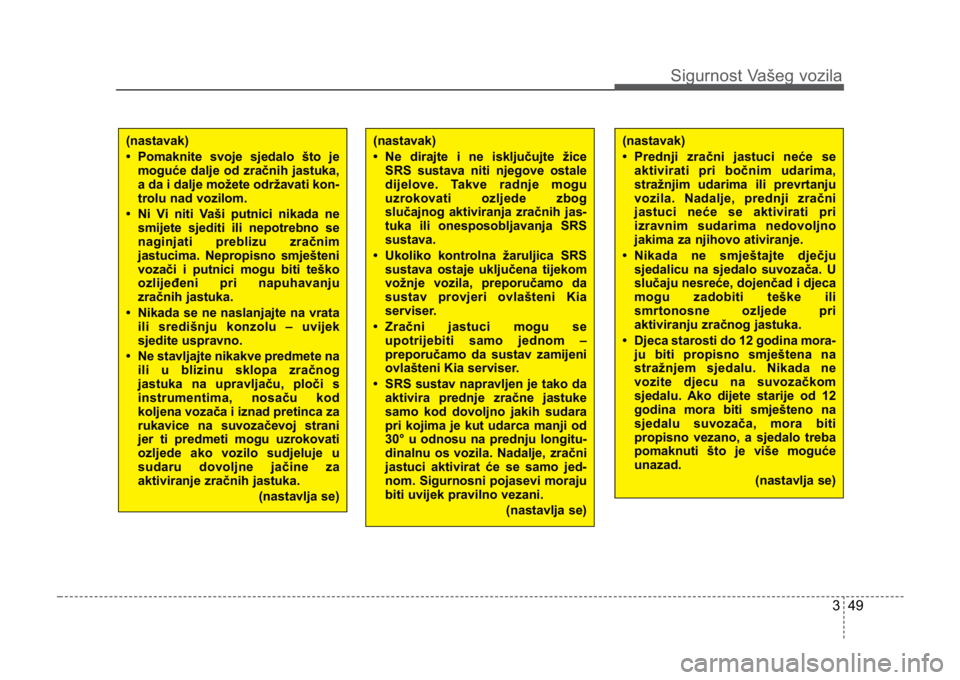

(nastavak)
• Ne dirajte i ne isključujte žiceSRS sustava niti njegove ostale
dijelove. Takve radnje mogu
uzrokovati ozljede zbog
slučajnog aktiviranja zračnih jas-
tuka ili onesposobljavanja SRS
sustava.
• Ukoliko kontrolna žaruljica SRS sustava ostaje uključena tijekom
vožnje vozila, preporučamo da
sustav provjeri ovlašteni Kia
serviser.
• Zračni jastuci mogu se upotrijebiti samo jednom –
preporučamo da sustav zamijeni
ovlašteni Kia serviser.
• SRS sustav napravljen je tako da aktivira prednje zračne jastuke
samo kod dovoljno jakih sudara
pri kojima je kut udarca manji od
30° u odnosu na prednju longitu-
dinalnu os vozila. Nadalje, zračni
jastuci aktivirat će se samo jed-
nom. Sigurnosni pojasevi moraju
biti uvijek pravilno vezani.
(nastavlja se)(nastavak)
• Pomaknite svoje sjedalo što jemoguće dalje od zračnih jastuka,
a da i dalje možete održavati kon-
trolu nad vozilom.
• Ni Vi niti Vaši putnici nikada ne smijete sjediti ili nepotrebno se
naginjati preblizu zračnim
jastucima. Nepropisno smješteni
vozači i putnici mogu biti teško
ozlijeđeni pri napuhavanju
zračnih jastuka.
• Nikada se ne naslanjajte na vrata ili središnju konzolu – uvijek
sjedite uspravno.
• Ne stavljajte nikakve predmete na ili u blizinu sklopa zračnog
jastuka na upravljaču, ploči s
instrumentima, nosaču kod
koljena vozača i iznad pretinca za
rukavice na suvozačevoj strani
jer ti predmeti mogu uzrokovati
ozljede ako vozilo sudjeluje u
sudaru dovoljne jačine za
aktiviranje zračnih jastuka.
(nastavlja se)(nastavak)
• Prednji zračni jastuci neće seaktivirati pri bočnim udarima,
stražnjim udarima ili prevrtanju
vozila. Nadalje, prednji zračni
jastuci neće se aktivirati pri
izravnim sudarima nedovoljno
jakima za njihovo ativiranje.
• Nikada ne smještajte dječju sjedalicu na sjedalo suvozača. U
slučaju nesreće, dojenčad i djeca
mogu zadobiti teške ili
smrtonosne ozljede pri
aktiviranju zračnog jastuka.
• Djeca starosti do 12 godina mora- ju biti propisno smještena na
stražnjem sjedalu. Nikada ne
vozite djecu na suvozačkom
sjedalu. Ako dijete starije od 12
godina mora biti smješteno na
sjedalu suvozača, mora biti
propisno vezano, a sjedalo treba
pomaknuti što je više moguće
unazad.
(nastavlja se)
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 49

Sigurnost Vašeg vozila
503

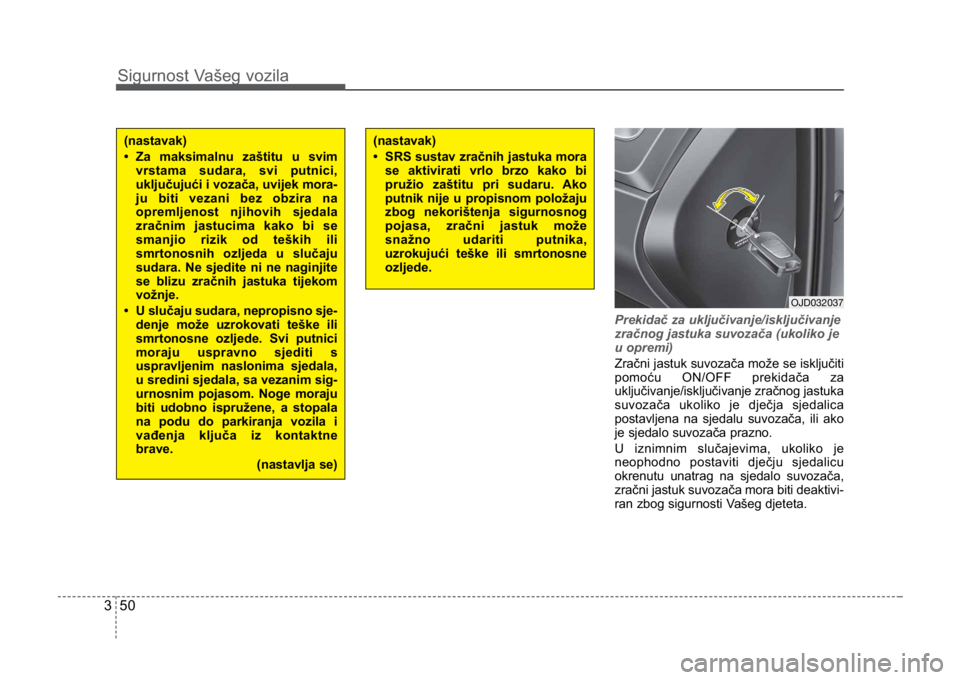

Prekidač za uključivanje/isključivanje
zračnog jastuka suvozača (ukoliko je
u opremi)
Zračni jastuk suvozača može se isključiti
pomoću ON/OFF prekidača za
uključivanje/isključivanje zračnog jastuka
suvozača ukoliko je dječja sjedalica
postavljena na sjedalu suvozača, ili ako
je sjedalo suvozača prazno.
U iznimnim slučajevima, ukoliko je
neophodno postaviti dječju sjedalicu
okrenutu unatrag na sjedalo suvozača,
zračni jastuk suvozača mora biti deaktivi-
ran zbog sigurnosti Vašeg djeteta.
OJD032037
(nastavak)
• Za maksimalnu zaštitu u svim
vrstama sudara, svi putnici,
uključujući i vozača, uvijek mora-
ju biti vezani bez obzira na
opremljenost njihovih sjedala
zračnim jastucima kako bi se
smanjio rizik od teških ili
smrtonosnih ozljeda u slučaju
sudara. Ne sjedite ni ne naginjite
se blizu zračnih jastuka tijekom
vožnje.
• U slučaju sudara, nepropisno sje- denje može uzrokovati teške ili
smrtonosne ozljede. Svi putnici
moraju uspravno sjediti s
uspravljenim naslonima sjedala,
u sredini sjedala, sa vezanim sig-
urnosnim pojasom. Noge moraju
biti udobno ispružene, a stopala
na podu do parkiranja vozila i
vađenja ključa iz kontaktne
brave.
(nastavlja se)(nastavak)
• SRS sustav zračnih jastuka morase aktivirati vrlo brzo kako bi
pružio zaštitu pri sudaru. Ako
putnik nije u propisnom položaju
zbog nekorištenja sigurnosnog
pojasa, zračni jastuk može
snažno udariti putnika,
uzrokujući teške ili smrtonosne
ozljede.
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 50

351
Sigurnost Vašeg vozila

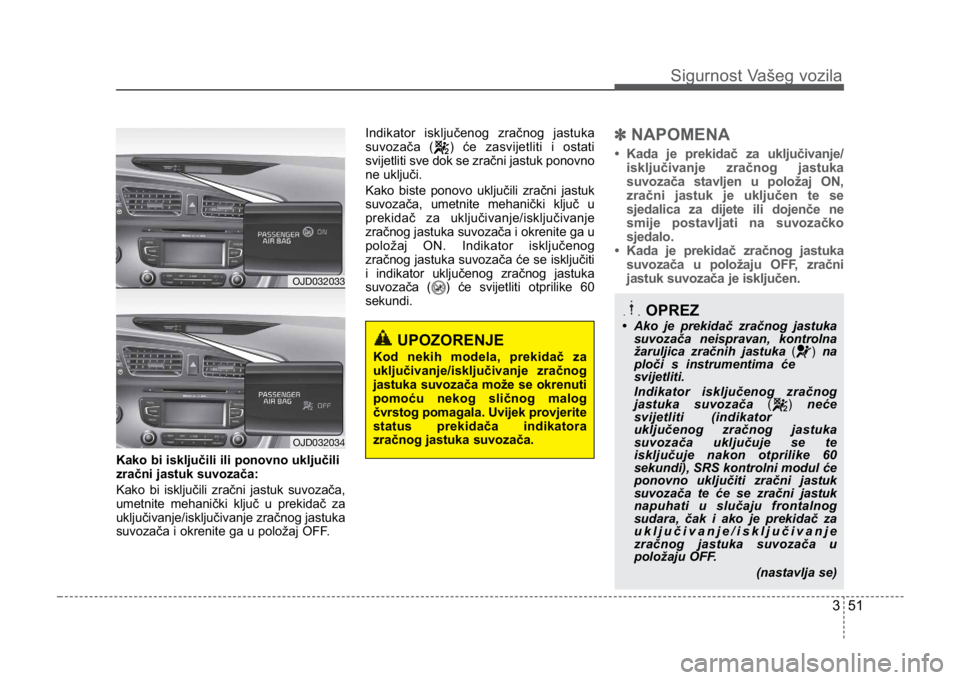

Kako bi isključili ili ponovno uključili
zračni jastuk suvozača:
Kako bi isključili zračni jastuk suvozača,
umetnite mehanički ključ u prekidač za
uključivanje/isključivanje zračnog jastuka
suvozača i okrenite ga u položaj OFF.Indikator isključenog zračnog jastuka
suvozača
() će zasvijetliti i ostati
svijetliti sve dok se zračni jastuk ponovno
ne uključi.
Kako biste ponovo uključili zračni jastuk
suvozača, umetnite mehanički ključ u
prekidač za uključivanje/isključivanje
zračnog jastuka suvozača i okrenite ga u
položaj ON. Indikator isključenog
zračnog jastuka suvozača će se isključiti
i indikator uključenog zračnog jastuka
suvozača () će svijetliti otprilike 60
sekundi.
✽ NAPOMENA
• Kada je prekidač za uključivanje/
isključivanje zračnog jastuka
suvozača stavljen u položaj ON,
zračni jastuk je uključen te se
sjedalica za dijete ili dojenče ne
smije postavljati na suvozačko
sjedalo.
• Kada je prekidač zračnog jastuka suvozača u položaju OFF, zračni
jastuk suvozača je isključen.
OPREZ
• Ako je prekidač zračnog jastuka suvozača neispravan, kontrolna
žaruljica zračnih jastuka () na
ploči s instrumentima će
svijetliti.
Indikator isključenog zračnog
jastuka suvozača () neće
svijetliti (indikator
uključenog zračnog jastuka
suvozača uključuje se te
isključuje nakon otprilike 60
sekundi), SRS kontrolni modul će
ponovno uključiti zračni jastuk
suvozača te će se zračni jastuk
napuhati u slučaju frontalnog
sudara, čak i ako je prekidač za
uključivanje/isključivanje
zračnog jastuka suvozača u
položaju OFF.
(nastavlja se)
UPOZORENJE
Kod nekih modela, prekidač za
uključivanje/isključivanje zračnog
jastuka suvozača može se okrenuti
pomoću nekog sličnog malog
čvrstog pomagala. Uvijek provjerite
status prekidača indikatora
zračnog jastuka suvozača.
OJD032033
OJD032034
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 51

Sigurnost Vašeg vozila
523

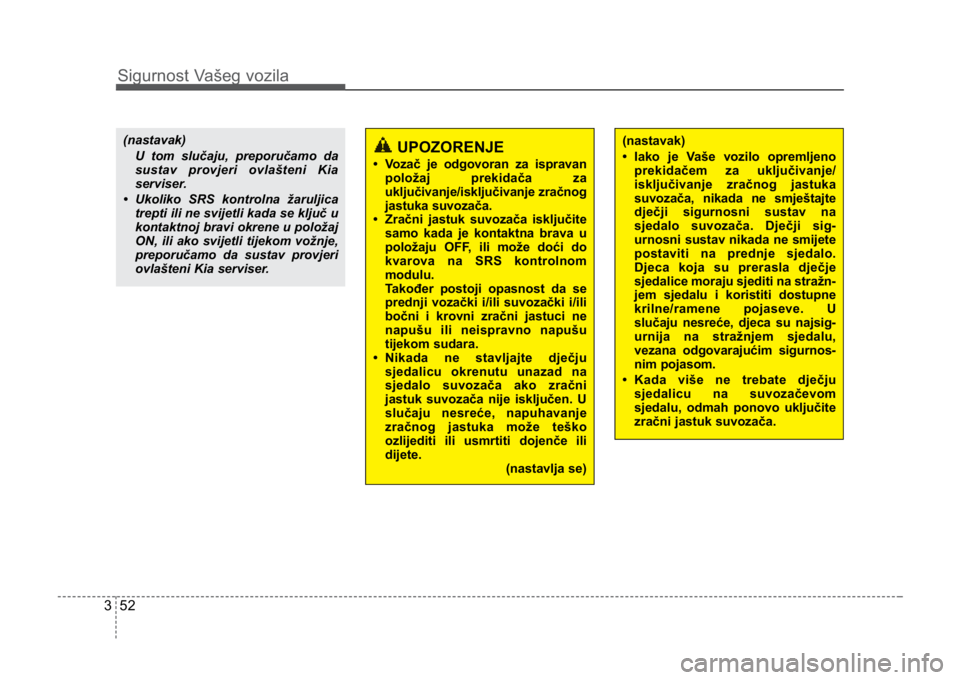

(nastavak)
• Iako je Vaše vozilo opremljenoprekidačem za uključivanje/
isključivanje zračnog jastuka
suvozača, nikada ne smještajte
dječji sigurnosni sustav na
sjedalo suvozača. Dječji sig-
urnosni sustav nikada ne smijete
postaviti na prednje sjedalo.
Djeca koja su prerasla dječje
sjedalice moraju sjediti na stražn-
jem sjedalu i koristiti dostupne
krilne/ramene pojaseve. U
slučaju nesreće, djeca su najsig-
urnija na stražnjem sjedalu,
vezana odgovarajućim sigurnos-
nim pojasom.
• Kada više ne trebate dječju sjedalicu na suvozačevom
sjedalu, odmah ponovo uključite
zračni jastuk suvozača.UPOZORENJE
• Vozač je odgovoran za ispravanpoložaj prekidača za
uključivanje/isključivanje zračnog
jastuka suvozača.
• Zračni jastuk suvozača isključite samo kada je kontaktna brava u
položaju OFF, ili može doći do
kvarova na SRS kontrolnom
modulu.
Također postoji opasnost da se
prednji vozački i/ili suvozački i/ili
bočni i krovni zračni jastuci ne
napušu ili neispravno napušu
tijekom sudara.
• Nikada ne stavljajte dječju sjedalicu okrenutu unazad na
sjedalo suvozača ako zračni
jastuk suvozača nije isključen. U
slučaju nesreće, napuhavanje
zračnog jastuka može teško
ozlijediti ili usmrtiti dojenče ili
dijete. (nastavlja se)
(nastavak)
U tom slučaju, preporučamo da
sustav provjeri ovlašteni Kia
serviser.
• Ukoliko SRS kontrolna žaruljica trepti ili ne svijetli kada se ključ u
kontaktnoj bravi okrene u položaj
ON, ili ako svijetli tijekom vožnje,
preporučamo da sustav provjeri
ovlašteni Kia serviser.
SPORTSWAGON JD HR 03_LM (FL).qxd 13.11.2012 14:19 Page 52
