Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Upravljanje klimatizacijskim
uređajem (ukoliko je u opremi)
Svi Kia klimatizacijski uređaji koriste
ekološki prihvatljivo rashladno sredstvo
koje ne uništava ozonski omotač.
1.

Pokrenite motor. Pritisnite prekidačklimatizacijskog uređaja.
2. Postavite smjer strujanja zraka na položaj.
3. Postavite vrstu strujanja zraka na van- jski zrak ili strujanje zraka unutar vozi-
la.
4. Postavite željenu temperaturu i žel- jenu brzinu vrtnje ventilatora na naju-
godnije postavke.
*: Vaše vozilo napunjeno je R-134a ili R- 1234yf rashladnim sredstvom u skladu
s propisima Vaše zemlje u vrijeme
proizvodnje. Vrsta rashladnog sredst-
va u Vašem vozilu navedena je na
oznaci s unutrašnje strane prostora za
motor. Pogledajte Poglavlje 8 za
detaljniji opis mjesta oznake rash-
ladnog sredstva klimatizacije.
✽ NAPOMENA
• Kada koristite klimatizacijski
uređaj, pripazite na pokazivač
temperature rashladne tekućine
motora za vrijeme vožnje uzbrdo
ili u gustom prometu pri visokim
vanjskim temperaturama.
Klimatizacijski uređaj može
uzrokovati pregrijavanje motora.
Možete nastaviti korištenje
ventilatora, ali isključite
klimatizacijski uređaj ukoliko se
rashladna tekućina pregrije.
• Kada otvarate prozore za vlažnog vremena, klimatizacijski uređaj
može stvoriti kapi vode u
unutrašnjosti vozila. Budući da
suvišna vlaga u vozilu može
oštetiti električni sustav vozila,
klimatizacijski uređaj koristite
samo kada su prozori zatvoreni.OPREZ
• Sustav rashladnog sredstva tre-
baju servisirati samo školovani i
certificirani stručnjaci kako bi se
osigurao ispravan i siguran rad
sustava.
• Sustav rashladnog sredstva servisirajte u prostoru s dobrom
ventilacijom.
• Isparivač klimatizacijskog uređaja (rashladna zavojnica)
nikada ne popravljajte i ne
zamjenjujte ga s isparivačem iz
rabljenog ili popravljenog vozila,
a novi zamjenski MAC isparivači
moraju imati certificikat (i
oznaku) da ispunjavaju SAE stan-
dard J2842.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 133\

Dijelovi Vašeg vozila
1344
Dijelovi Vašeg vozila
Savjeti za korištenje klimatizacijskog
uređaja
• Ukoliko je vozilo bilo parkirano nasuncu za vrućeg vremena, otvorite na
kratko prozore kako bi se vozilo
prozračilo.
• Kako bi smanjili magljenje unutrašn- josti prozora i vlagu unutar vozila za
kišnog i vlažnog vremena, koristite
klimatizacijski uređaj.
• Za vrijeme korištenja klimatizacijskog uređaja, možete primijetiti male prom-
jene u broju okretaja motora u
praznom hodu. To je normalna pojava.
• Klimatizacijski uređaj koristite barem jednom mjesečno na nekoliko minuta. • Pri korištenju klimatizacijskog uređaja,
možete primijetiti kapanje vode ispod
vozila kod suvozačke strane vozila. To
je normalna pojava.
• Korištenje klimatizacijskog uređaja sa strujanjem zraka unutar vozila
umogućuje najbolje hlađenje, ali može
uzrokovati ustajalost zraka u vozilu.
• Pri funkciji hlađenja, možete povremeno primijetiti magloviti zračni
tok zbog brzog hlađenja i ulaska
vlažnog zraka. To je normalna pojava.

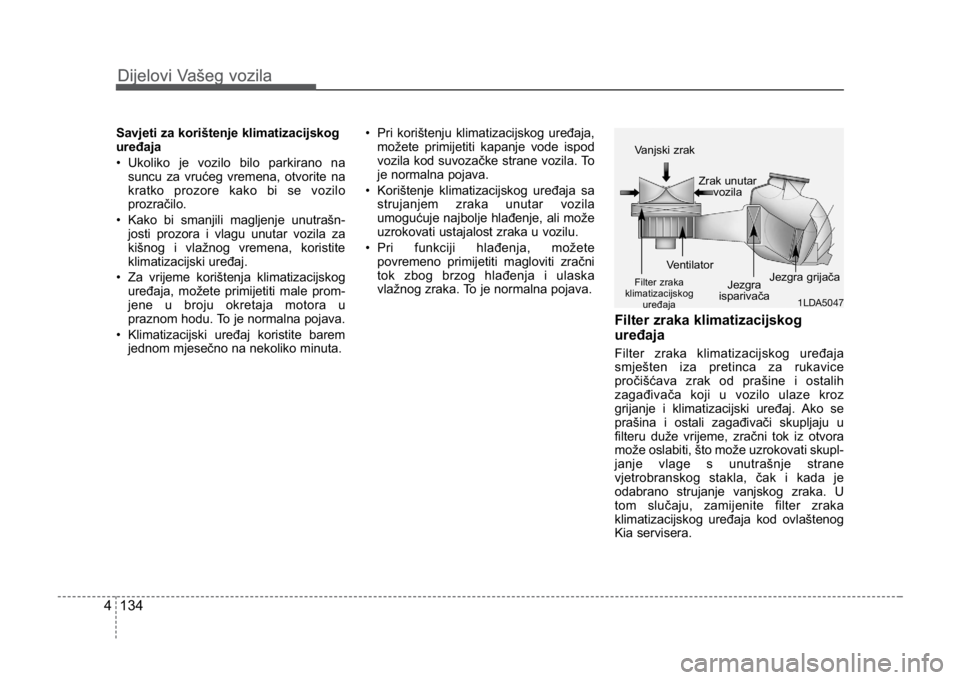

Filter zraka klimatizacijskog
uređaja
Filter zraka klimatizacijskog uređaja
smješten iza pretinca za rukavice
pročišćava zrak od prašine i ostalih
zagađivača koji u vozilo ulaze kroz
grijanje i klimatizacijski uređaj. Ako se
prašina i ostali zagađivači skupljaju u
filteru duže vrijeme, zračni tok iz otvora
može oslabiti, što može uzrokovati skupl-
janje vlage s unutrašnje strane
vjetrobranskog stakla, čak i kada je
odabrano strujanje vanjskog zraka. U
tom slučaju, zamijenite filter zraka
klimatizacijskog uređaja kod ovlaštenog
Kia servisera.
1LDA5047
Vanjski zrak
Zrak unutarvozila
Filter zraka
klimatizacijskog uređaja
Ventilator
Jezgra
isparivača Jezgra grijača
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 134\

4 135
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
✽NAPOMENA
• Zamijenite filter prema rasporedu
održavanja.
Ako upravljate vozilom u teškim
uvjetima, kao što su prašne,
grube ceste, potrebne su češće
kontrole i promjene filtera zraka
klimatizacijskog uređaja.
• Kada zračni tok odjednom oslabi, pregledajte sustav kod
ovlaštenog Kia servisera.
Kontrola razine sredstva za
hlađenje i maziva kompresora
klimatizacijskog uređaja
Učinak klimatizacijskog uređaja umanju-
je se kada je razina sredstva za hlađenje
niska. Previše sredstva za hlađenje
također umanjuje učinak klimatizacijskog
uređaja.
Stoga, ukoliko primijetite nepravilan rad
klimatizacijskog uređaja, neka sustav
pregleda ovlašteni Kia serviser.
*: Vaše vozilo napunjeno je R-134a ili R-1234yf rashladnim sredstvom u skladu
s propisima Vaše zemlje u vrijeme
proizvodnje. Vrsta rashladnog sredst-
va u Vašem vozilu navedena je na
oznaci s unutrašnje strane prostora za
motor. Pogledajte Poglavlje 8 za
detaljniji opis mjesta oznake rash-
ladnog sredstva klimatizacije.
UPOZORENJE - Vozila
opremljena s R-1234yf*
Servisiranje
klimatizacijskog uređaja
trebaju obavljati samo
školovani i certificirani
stručnjaci jer je rashlad-
no sredstvo blago
zapaljivo i pod vrlo
visokim pritiskom.
Važno je koristiti
ispravnu vrstu i količinu
ulja i rashladnog sredstva.
U suprotnom, moguće su štete na
vozilu i tjelesne ozljede.
UPOZORENJE - Vozila
opremljena s R-134a*
Servisiranje
klimatizacijskog uređaja
trebaju obavljati samo
školovani i certificirani
stručnjaci jer je rashlad-
no sredstvo pod vrlo visokim pri-
tiskom. Važno je koristiti ispravnu
vrstu i količinu ulja i rashladnog
sredstva.
U suprotnom, moguće su štete na
vozilu i tjelesne ozljede.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 135\

Dijelovi Vašeg vozila
1364
Dijelovi Vašeg vozila

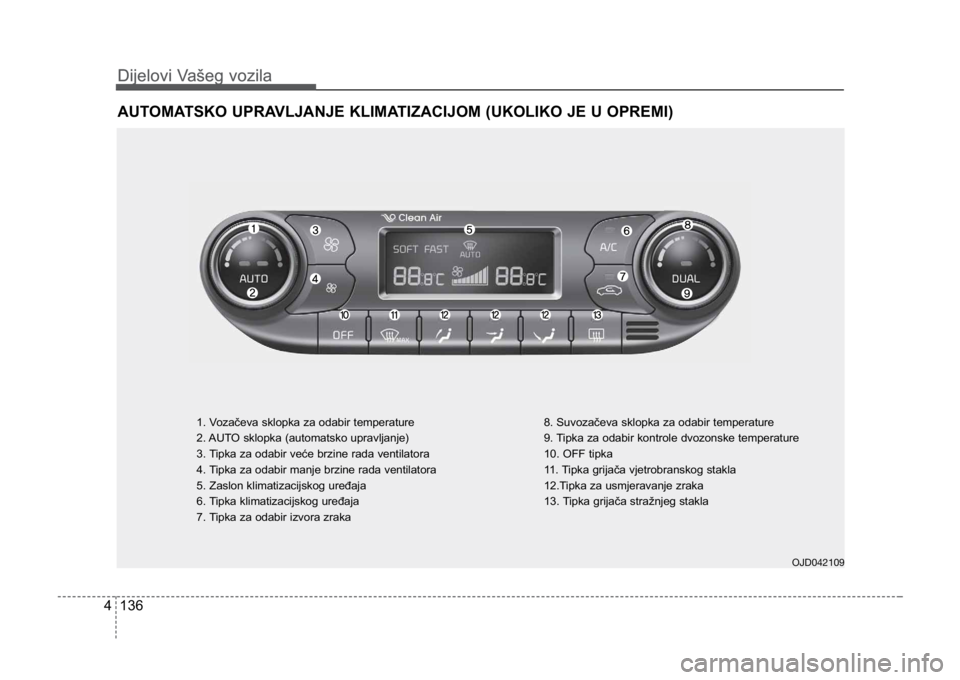

AUTOMATSKO UPRAVLJANJE KLIMATIZACIJOM (UKOLIKO JE U OPREMI)
OJD042109
1. Vozačeva sklopka za odabir temperature
2. AUTO sklopka (automatsko upravljanje)
3. Tipka za odabir veće brzine rada ventilatora
4. Tipka za odabir manje brzine rada ventilatora
5. Zaslon klimatizacijskog uređaja
6. Tipka klimatizacijskog uređaja
7. Tipka za odabir izvora zraka8. Suvozačeva sklopka za odabir temperature
9. Tipka za odabir kontrole dvozonske temperature
10. OFF tipka
11. Tipka grijača vjetrobranskog stakla
12.Tipka za usmjeravanje zraka
13. Tipka grijača stražnjeg stakla
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 136\

4 137
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

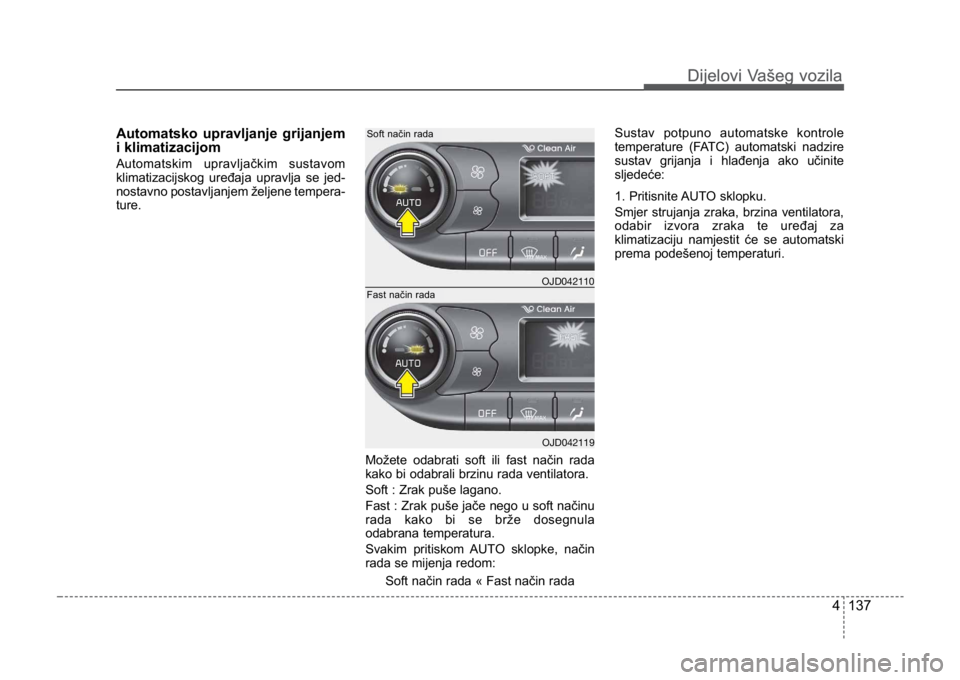

Automatsko upravljanje grijanjem
i klimatizacijom
Automatskim upravljačkim sustavom
klimatizacijskog uređaja upravlja se jed-
nostavno postavljanjem željene tempera-
ture. Možete odabrati soft ili fast način rada
kako bi odabrali brzinu rada ventilatora.
Soft : Zrak puše lagano.
Fast : Zrak puše jače nego u soft načinu
rada kako bi se brže dosegnula
odabrana temperatura.
Svakim pritiskom AUTO sklopke, način
rada se mijenja redom:Soft način rada « Fast način rada Sustav potpuno automatske kontrole
temperature (FATC) automatski nadzire
sustav grijanja i hlađenja ako učinite
sljedeće:
1. Pritisnite AUTO sklopku.
Smjer strujanja zraka, brzina ventilatora,
odabir izvora zraka te uređaj za
klimatizaciju namjestit će se automatski
prema podešenoj temperaturi.
OJD042110
OJD042119
Soft način rada
Fast način rada
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 137\

Dijelovi Vašeg vozila
1384
Dijelovi Vašeg vozila
2. Okrenite sklopku za odabir tempera-ture kako bi odabrali željenu
temperaturu.
✽NAPOMENA
• Za isključivanje automatskog
upravljanja, odaberite bilo koju od
sljedećih tipki:- tipka za usmjeravanje zraka
- tipka grijača prednjeg stakla- tipka za odabir brzine rada ven-
tilatora
Odabrana funkcija kontrolirat će
se ručno, a ostale će raditi
automatski.
• Zbog Vaše udobnosti i za poboljšanje učinkovitosti
klimatizacijskog uređaja, koristite
AUTO sklopku i postavite temper-
aturu na 22°C/71°F (23°C/73°F -
izvan Europe).
✽ NAPOMENA
Stavljanje predmeta preko senzora
na ploči s instrumentima moglo bi
ometati rad sustava grijanja i
hlađenja.
OGD041120OJD042230
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 138\

4 139
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Ručno upravljanje grijanjem i
klimatizacijom
Sustavom grijanja i hlađenja možete
upravljati ručno pritiskom ili okretanjem
bilo koje tipku osim AUTO sklopke. U tom
slučaju sustav će raditi dosljedno prema
redoslijedu odabira tipki ili sklopki.
1. Pokrenite motor.
2. Postavite željeni smjer strujanja zraka.Za poboljšanje učinkovitosti grijanja i
hlađenjag:
- Grijanje:
- Hlađenje:
3. Postavite željenu temperaturu.
4. Postavite vrstu strujanja zraka na van- jski (svjež) zrak.
5. Postavite željenu brzinu vrtnje ventila- tora.
6. Ukoliko želite koristiti klimatizacijski uređaj, uključite ga.
Pritisnite sklopku AUTO kako bi prebacili
na potpuno automatsko upravljanje sus-
tavom.

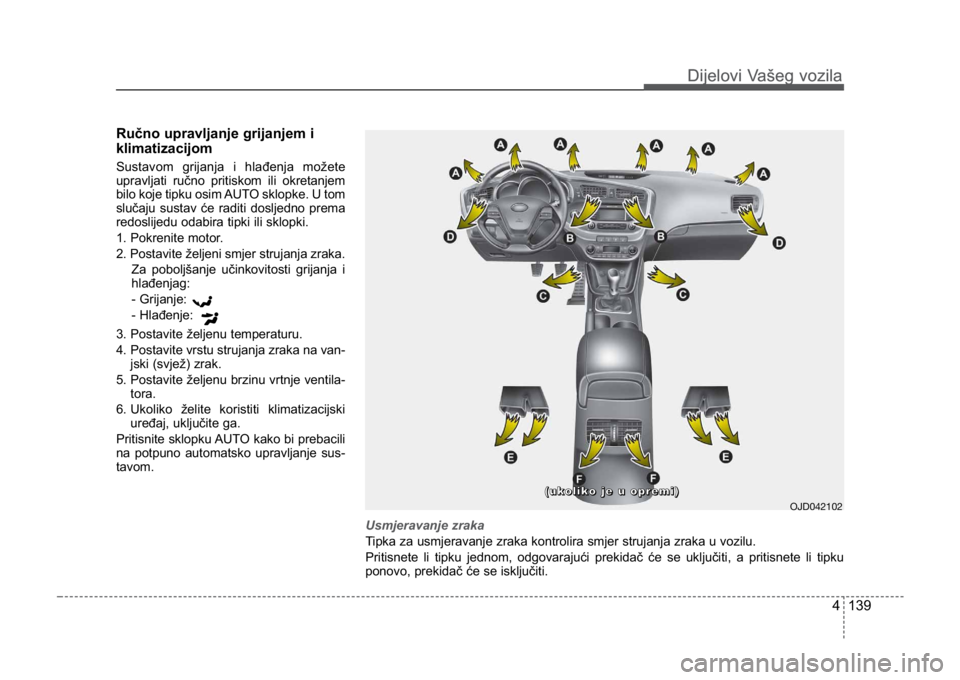

Usmjeravanje zraka
Tipka za usmjeravanje zraka kontrolira smjer strujanja zraka u vozilu.
Pritisnete li tipku jednom, odgovarajući prekidač će se uključ\
iti, a pritisnete li tipku
ponovo, prekidač će se isključiti.
OJD042102
(
(
u
u
k
k
o
o
l
l
i
i
k
k
o
o


j
j
e
e


u
u


o
o
p
p
r
r
e
e
m
m
i
i
)
)
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 139\

Dijelovi Vašeg vozila
1404
Dijelovi Vašeg vozila

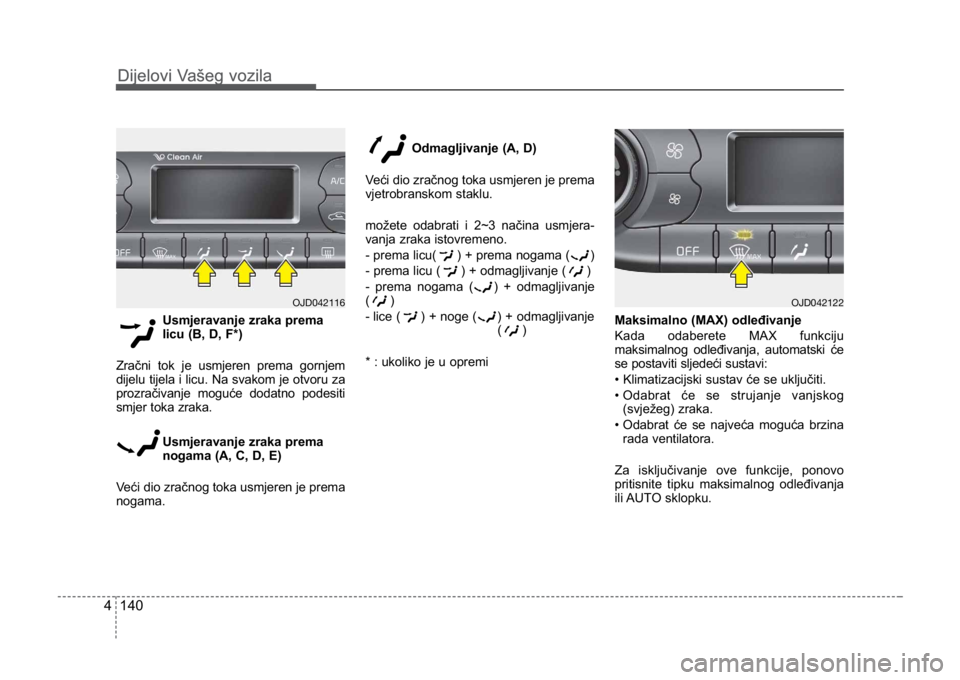

Usmjeravanje zraka prema
licu (B, D, F*)
Zračni tok je usmjeren prema gornjem
dijelu tijela i licu. Na svakom je otvoru za
prozračivanje moguće dodatno podesiti
smjer toka zraka.
Usmjeravanje zraka prema
nogama (A, C, D, E)
Veći dio zračnog toka usmjeren je prema
nogama. Odmagljivanje (A, D)
Veći dio zračnog toka usmjeren je prema
vjetrobranskom staklu.
možete odabrati i 2~3 načina usmjera-
vanja zraka istovremeno.
- prema licu( ) + prema nogama ( )
- prema licu ( ) + odmagljivanje ( )
- prema nogama ( ) + odmagljivanje
()
- lice ( ) + noge ( ) + odmagljivanje ()
* : ukoliko je u opremi Maksimalno (MAX) odleđivanje
Kada odaberete MAX funkciju
maksimalnog odleđivanja, automatski će
se postaviti sljedeći sustavi:
• Klimatizacijski sustav će se uključiti.
• Odabrat će se strujanje vanjskog
(svježeg) zraka.
• Odabrat će se najveća moguća brzina rada ventilatora.
Za isključivanje ove funkcije, ponovo
pritisnite tipku maksimalnog odleđivanja
ili AUTO sklopku.
OJD042116OJD042122
