4 165
Ugrađena pregradna šipka
• Stavite oba potpornja (A)pregradnešipke u otvore vodilice.
• Kako bi pomaknuli pregradnu šipku,
stavite ruku na stranu potpornja i
pritisnite dolje ručicu (B).
•

Provjerite da je potporanj kliknuo u
mjesto.
• Kako bi otpustili remen, okrenite gornji dio (C) lijevo ili desno dok ne klikne.
• Sada možete povući remen (D) i osig- urati Vašu prtljagu tako da stavite
remen oko prtljage te stavite kuku (E)
u sredinu pregradne šipke (F).
• Za veliku prtljagu, kuke možete zakvačiti jednu za drugu.
• Kako bi osigurali da je remen zaključan, stavite gornji dio (C) natrag
u zaključani položaj (1). Stavljanje karike na vodilicu
• Stavite kariku (A) na mjesto u kojem se
karika stavlja u vodilicu.
• Kako bi pomaknuli kariku, pritisnite
gumb (1) i maknite kariku po vodilici.
•

Provjerite da je karika kliknula u mjesto.
• Kako bi učvrstili prtljagu, povucite gore kuku (2) u sredini prtljažnog prostora.
• Sada možete postaviti npr. remen kako bi učvrstili prtljagu na kuki.
• Karika se ne može koristiti na mjestu u kojem se stavlja u vodilicu i vadi iz nje
(3).
❈ Stvarni prostor za prtljagu u vozilu može se
razlikovatiod ilustracije.
Držač vrećice i torbe za kupovinu
Dijelovi Vašeg vozila
OPREZ
• Pregradnu šipku treba postaviti i
ukloniti s oba potpornja istovre-
meno.
• Max. teret: 30 kg s 1 remenom 40 kg s 2 remena
OGDE042308
OPREZ
• Ne vješajte vrećicu težu od 3 kg.To može uzrokovati oštećenje
držača.
• Ne vješajte krhke predmete kada vozite po neravnoj cesti jer bi se
predmeti mogli oštetiti.
OJD042151
OPREZ
Vučna sila : max. 30 kgf. za 1 kariku
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:28 Page 165\

166
4
Dijelovi Vašeg vozila
OPREZ
• Kada nosite teret na krovnom
nosaču, primijenite odgovarajuće
mjere opreza kako teret ne bi ošte-
tio krov vozila.
• Kada vozite velike predmete na krovnom nosaču, pripazite da ne
premašuju ukupnu dužinu i širinu
krova.

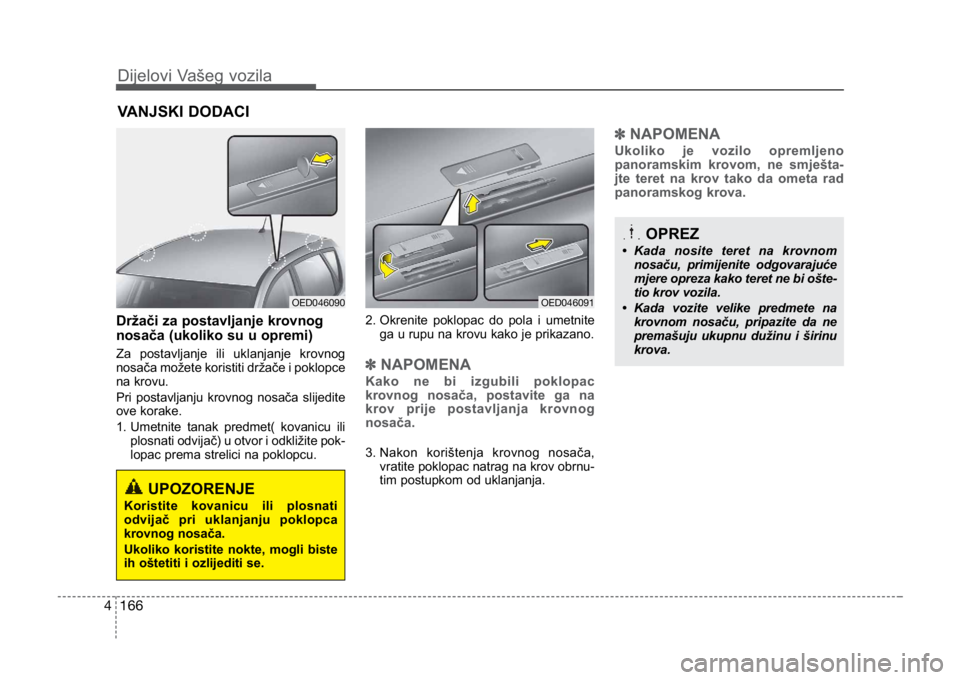

Držači za postavljanje krovnog
nosača (ukoliko su u opremi)
Za postavljanje ili uklanjanje krovnog
nosača možete koristiti držače i poklopce
na krovu.
Pri postavljanju krovnog nosača slijedite
ove korake.
1. Umetnite tanak predmet( kovanicu ili plosnati odvijač) u otvor i odkližite pok-
lopac prema strelici na poklopcu. 2. Okrenite poklopac do pola i umetnite
ga u rupu na krovu kako je prikazano.✽NAPOMENA
Kako ne bi izgubili poklopac
krovnog nosača, postavite ga na
krov prije postavljanja krovnog
nosača.
3. Nakon korištenja krovnog nosača,
vratite poklopac natrag na krov obrnu-
tim postupkom od uklanjanja.
✽NAPOMENA
Ukoliko je vozilo opremljeno
panoramskim krovom, ne smješta-
jte teret na krov tako da ometa rad
panoramskog krova.
OED046090OED046091
VANJSKI DODACI
UPOZORENJE
Koristite kovanicu ili plosnati
odvijač pri uklanjanju poklopca
krovnog nosača.
Ukoliko koristite nokte, mogli biste
ih oštetiti i ozlijediti se.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:28 Page 166\

✽NAPOMENA
• Prečke (ukoliko su u opremi) treba
postaviti u ispravan položaj prije
stavljanja predmeta na krovni
nosač.
• Ukoliko je vozilo opremljeno panoramskim krovom, ne smješta-
jte teret na krov tako da ometa rad
panoramskog krova
.
• Kada se krovni nosač ne koristi za prijevoz tereta, prečke će možda
trebati pomaknuti ukoliko se pojavi
buka uzrokovana vjetrom.

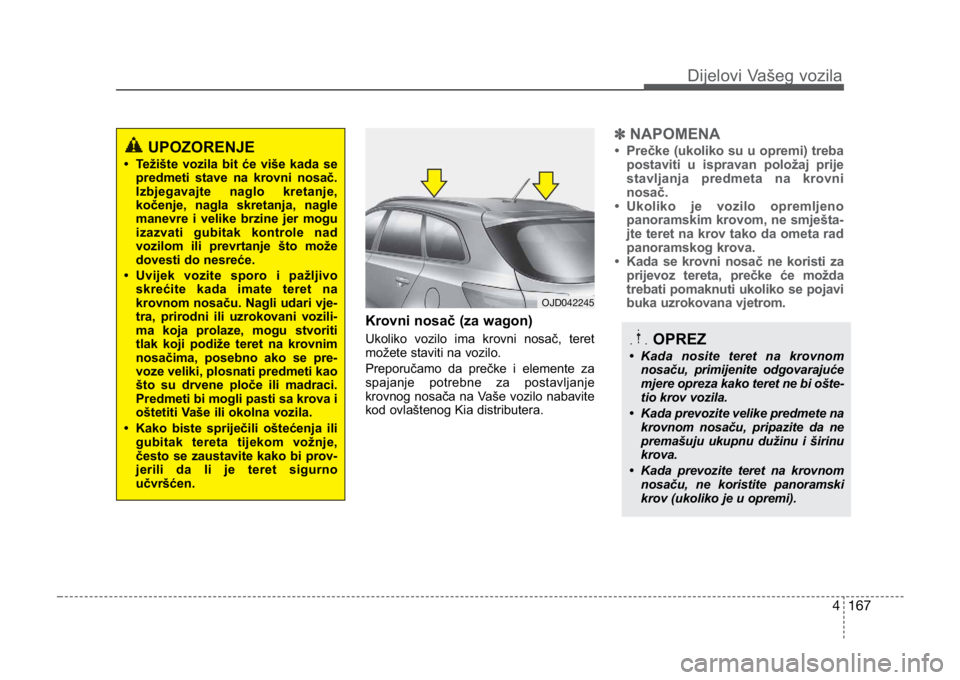

Krovni nosač (za wagon)
Ukoliko vozilo ima krovni nosač, teret
možete staviti na vozilo.
Preporučamo da prečke i elemente za
spajanje potrebne za postavljanje
krovnog nosača na Vaše vozilo nabavite
kod ovlaštenog Kia distributera.
4 167
Dijelovi Vašeg vozila
UPOZORENJE
• Težište vozila bit će više kada se
predmeti stave na krovni nosač.
Izbjegavajte naglo kretanje,
kočenje, nagla skretanja, nagle
manevre i velike brzine jer mogu
izazvati gubitak kontrole nad
vozilom ili prevrtanje što može
dovesti do nesreće.
• Uvijek vozite sporo i pažljivo skrećite kada imate teret na
krovnom nosaču. Nagli udari vje-
tra, prirodni ili uzrokovani vozili-
ma koja prolaze, mogu stvoriti
tlak koji podiže teret na krovnim
nosačima, posebno ako se pre-
voze veliki, plosnati predmeti kao
što su drvene ploče ili madraci.
Predmeti bi mogli pasti sa krova i
oštetiti Vaše ili okolna vozila.
• Kako biste spriječili oštećenja ili gubitak tereta tijekom vožnje,
često se zaustavite kako bi prov-
jerili da li je teret sigurno
učvršćen.
OJD042245
OPREZ
• Kada nosite teret na krovnomnosaču, primijenite odgovarajuće
mjere opreza kako teret ne bi ošte-
tio krov vozila.
• Kada prevozite velike predmete na krovnom nosaču, pripazite da ne
premašuju ukupnu dužinu i širinu
krova.
• Kada prevozite teret na krovnom nosaču, ne koristite panoramski
krov (ukoliko je u opremi).
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:28 Page 167\

168
4
Dijelovi Vašeg vozila
(nastavak)
• Uvijek vozite sporo i pažljivo
skrećite kada imate teret na
krovnom nosaču. Nagli udari vje-
tra, prirodni ili uzrokovanim vozil-
ima koja prolaze, mogu stvoriti
tlak koji podiže teret na krovnom
nosaču, posebno ako se prevoze
veliki, plosnati predmeti kao što
su drvene ploče i madraci.
Predmeti bi mogli pasti s krovnog
nosača i oštetiti Vaše ili okolna
vozila.
• Kako biste spriječili oštećenja ili gubitak tereta tijekom vožnje,
često se zaustavite i provjerite
jesu li predmeti na krovnom
nosaču sigurno učvršćeni.UPOZORENJE

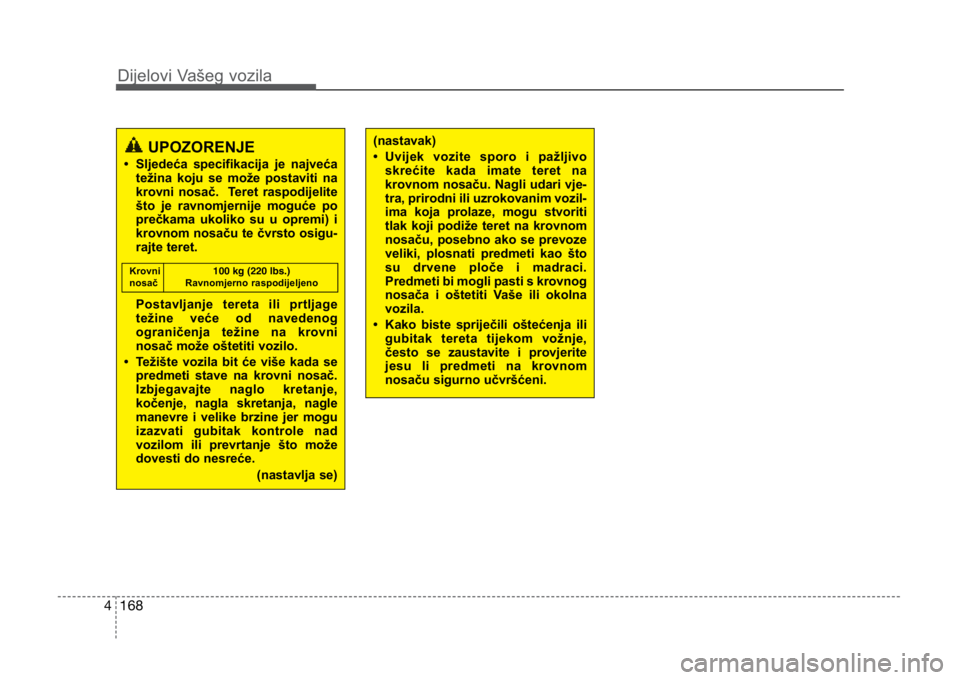

• Sljedeća specifikacija je najvećatežina koju se može postaviti na
krovni nosač. Teret raspodijelite
što je ravnomjernije moguće po
prečkama ukoliko su u opremi) i
krovnom nosaču te čvrsto osigu-
rajte teret.
Postavljanje tereta ili prtljage
težine veće od navedenog
ograničenja težine na krovni
nosač može oštetiti vozilo.
• Težište vozila bit će više kada se predmeti stave na krovni nosač.
Izbjegavajte naglo kretanje,
kočenje, nagla skretanja, nagle
manevre i velike brzine jer mogu
izazvati gubitak kontrole nad
vozilom ili prevrtanje što može
dovesti do nesreće.
(nastavlja se)
Krovni100 kg (220 lbs.)
nosač Ravnomjerno raspodijeljeno
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:28 Page 168\

4 169
Dijelovi Vašeg vozila
✽NAPOMENA
Ukoliko postavite modificirano HID
prednje svjetlo, audio sustav i
elektronski uređaj Vašeg vozila
možda neće raditi.

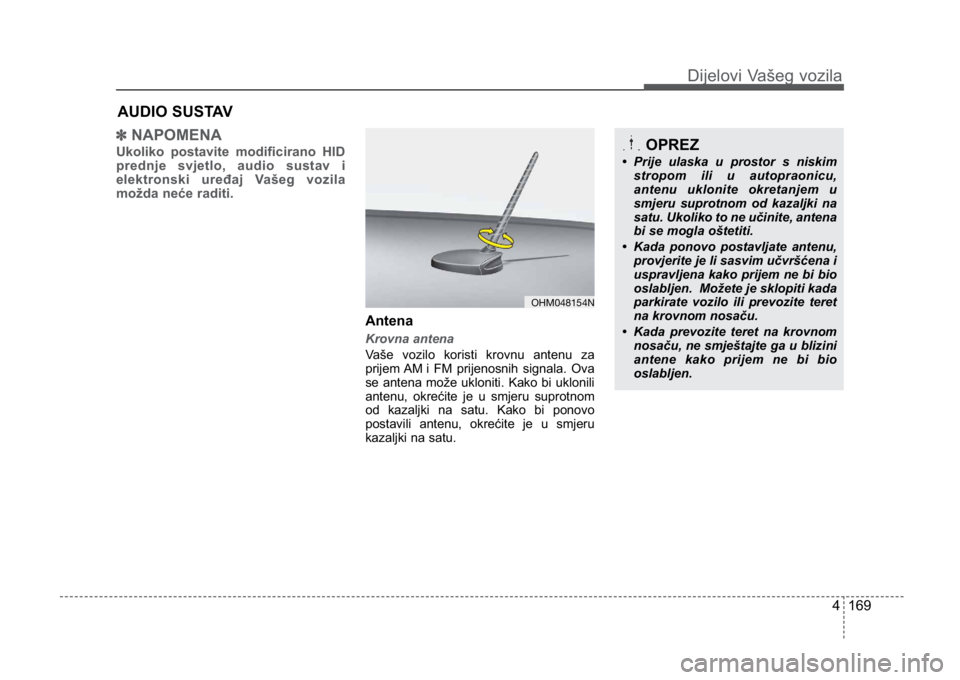

Antena
Krovna antena
Vaše vozilo koristi krovnu antenu za
prijem AM i FM prijenosnih signala. Ova
se antena može ukloniti. Kako bi uklonili
antenu, okrećite je u smjeru suprotnom
od kazaljki na satu. Kako bi ponovo
postavili antenu, okrećite je u smjeru
kazaljki na satu.
AUDIO SUSTAV
OPREZ
• Prije ulaska u prostor s niskim stropom ili u autopraonicu,
antenu uklonite okretanjem u
smjeru suprotnom od kazaljki na
satu. Ukoliko to ne učinite, antena
bi se mogla oštetiti.
• Kada ponovo postavljate antenu, provjerite je li sasvim učvršćena i
uspravljena kako prijem ne bi bio
oslabljen. Možete je sklopiti kada
parkirate vozilo ili prevozite teret
na krovnom nosaču.
• Kada prevozite teret na krovnom nosaču, ne smještajte ga u blizini
antene kako prijem ne bi bio
oslabljen.
OHM048154N
SPORTSWAGON JD HR 04b(163~)_LM (FL).qxd 13.11.2012 15:18 Page 169\

Dijelovi Vašeg vozila
1704
Daljinsko upravljanje audio sus-
tavom (ukoliko je u opremi)
Prekidači na upravljaču postavljeni su
kako bi pomogli sigurnijoj vožnji. GLASNOĆA (
+/ -) (1)
• Gurnite tipku prema gore za povećavanje glasnoće.
• Gurnite tipku prema dolje za
smanjivanje glasnoće.
ODABIR KANALA

( / ) (2)
SEEK/PRESET tipka ima različite
funkcije, ovisno o načinu rada sustava.
Za sljedeće funkcije tipke trebaju biti pri-
tisnute 0.8 sekundi ili više.
RADIO
Služi kao AUT

O SEEK tipka za
automatsko biranje kanala.
CDP
Služi kao FF/REW tipka za pomicanje
prema kraju ili početku skladbe.
Ako SEEK tipku pritisnete kraće od 0.8
sekundi, u određenom načinu rada
djelovat će na sljedeći način. RADIO
Služi kao PRESET STATION tipka za
memoriranje odabrane radio postaje.
CDP
Služi kao TRACK UP/DOWN tipka za
odabir skladbe za reproduciranje.
Detaljne informacije o tipkama za upravl-
janje audo sustavom opisane su na
sljedećim stranicama ovog poglavlja.
MUTE (3)
• Pritisnite tipku MUTE kako bi isključili
zvuk.
• Ponovo pritisnite tipku MUTE kako bi
uključili zvuk.
MODE (4)
Pritisnite tipku kako bi odabrali Radio ili
CD (kompaktni disk) funkciju.
OPREZ
Ne koristite prekidače na
daljinskom upravljaču istovremeno.
OJD042149
T
T
i
i
p
p


B
B OJD042147
Tip A
SPORTSWAGON JD HR 04b(163~)_LM (FL).qxd 13.11.2012 15:18 Page 170\

4 171
Dijelovi Vašeg vozila
Kako radi audio sustav vozila
AM i FM radio signali odašilju se sa
odašiljača postavljenih oko Vašeg grada.
Radio antena na Vašem vozilu presreće
taj signal i preusmjerava ga u radio pri-
jemnik koji nakon primanja signal šalje u
zvučnike Vašeg vozila.
Kada do Vašeg vozila dopre jak radijski
signal, precizna tehnika Vašeg audio
sustava osigurava najveću moguću
kvalitetu reprodukcije. Ipak, u nekim
slučajevima signal koji dopire do Vašeg
vozila neće biti jak i čist zbog udaljenosti
od odašiljača, blizine drugih jakih
radijskih odašiljača ili ometanja signala
zbog fizičkih prepreka poput zgrada,
mostova i drugih smetnji u okolini.AM prijenosi pokrivaju veće udaljenosti
od FM prijenosa jer se AM radio valovi
prenose na niskim frekvencijama. Takvi
dugi, niskofrekventni radio valovi mogu
pratiti zakrivljenost planete i ne putuju
pravocrtno u atmosferu. Štoviše, savijaju
se oko prepreka i obilazeći ih
omogućavaju veću pokrivenost sig-
nalom.
FM prijenosi prenose se na visokim
frekvencijama i ne zakrivljuju se kako bi
pratili zemljinu površinu. Zbog toga se
FM signali obično gube ili postupno slabe
na malim udaljenostima od odašiljača.
Uz to, na prijem FM signala lako utječu
zgrade, planine ili druge prepreke. To ne
znači da nešto nije u redu s Vašim radio
prijemnikom. Sljedeći uvjeti su normalni i
ne ukazuju na problem s radio prijem-
nikom:

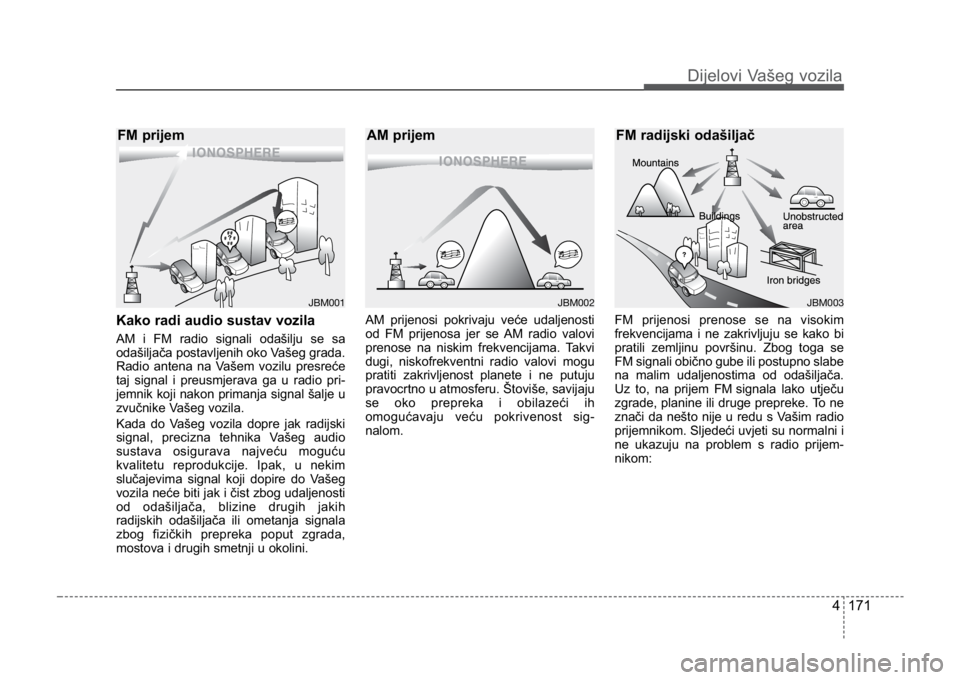

JBM001JBM002JBM003
FM prijem
AM prijemFM radijski odašiljač
SPORTSWAGON JD HR 04b(163~)_LM (FL).qxd 13.11.2012 15:18 Page 171\

Dijelovi Vašeg vozila
1724
• Slabljenje signala - Kako se Vaševozilo udaljava od odašiljača, signal će
postupno slabiti i zvuk će početi
nestajati. U tom slučaju
preporučujemo odabir neke druge
stanice s jačim signalom.
• Šumovi/smetnje - Slabi FM signali ili velike prepreke između odašiljača i
Vašeg radio prijemnika mogu omesti
signal uzrokujući smetnje ili šumove.
Smanjivanje razine visokih tonova (tre-
ble) može ublažiti ovu pojavu do
prestanka smetnji. • Miješanje stanica - Kako jedan FM
signal slabi, sljedeći jači signal bliske
frekvencije može početi svirati jer je
Vaš radio prijemnik napravljen tako da
prihvaća najčišći signal. U tom slučaju
odaberite drugu stanicu s jačim sig-
nalom.

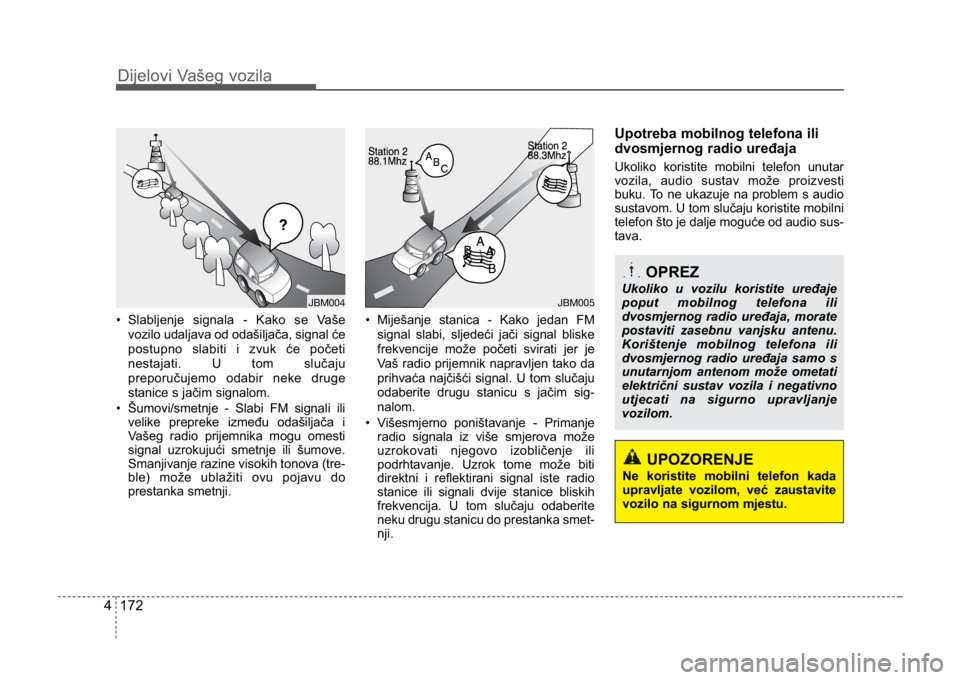

• Višesmjerno poništavanje - Primanje radio signala iz više smjerova može
uzrokovati njegovo izobličenje ili
podrhtavanje. Uzrok tome može biti
direktni i reflektirani signal iste radio
stanice ili signali dvije stanice bliskih
frekvencija. U tom slučaju odaberite
neku drugu stanicu do prestanka smet-
nji.
Upotreba mobilnog telefona ili
dvosmjernog radio uređaja
Ukoliko koristite mobilni telefon unutar
vozila, audio sustav može proizvesti
buku. To ne ukazuje na problem s audio
sustavom. U tom slučaju koristite mobilni
telefon što je dalje moguće od audio sus-
tava.
JBM004JBM005
OPREZ
Ukoliko u vozilu koristite uređaje
poput mobilnog telefona ili
dvosmjernog radio uređaja, morate
postaviti zasebnu vanjsku antenu.
Korištenje mobilnog telefona ili
dvosmjernog radio uređaja samo s
unutarnjom antenom može ometati
električni sustav vozila i negativno
utjecati na sigurno upravljanje
vozilom.
UPOZORENJE
Ne koristite mobilni telefon kada
upravljate vozilom, već zaustavite
vozilo na sigurnom mjestu.
SPORTSWAGON JD HR 04b(163~)_LM (FL).qxd 13.11.2012 15:18 Page 172\
