Održavanje
ZRAČNI FILTER KLIMATIZACIJSKOG UREĐAJA
Provjera filtera
Ukoliko vozilo koristite u gradovima s
velikim onečišćenjem zraka ili po lošim
prašnjavim cestama dulje vrijeme, filter
klimatizacijskog uređaja treba češće
provjeravati i ranije zamijeniti. Ukoliko Vi,
vlasnik vozila, sami namjeravate
zamijeniti zračni filter klimatizacijskog
uređaja, učinite to prateći sljedeće upute
i budite pažljivi kako ne bi oštetili druge
dijelove.
Zamijenite filter prema rasporedu održa-
vanja.
Zamjena filtera
1. Dok je pretinac za rukavice otvoren,uklonite čepove s obje strane. 2. Otvorite pretinac za rukavice i uklonite
nosivu traku (1).
OJD072013OJD072012
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 45

Održavanje
467
3. Uklonite poklopac uz pritiskanjesigurnosnih držača s obje strane
poklopca i uklonite zračni filter. 4. Zamijenite zračni filter klimatizacijskog
uređaja.
5. Ponovno sastavite obrnutim redoslije- dom od rastavljanja.
✽NAPOMENA
Pri zamjeni zračnog filtera
klimatizacijskog uređaja, morate ga
pravilno postaviti. U suprotnom,
sustav bi mogao proizvoditi
neželjenu buku te bi učinkovitost fil-
tera bila umanjena.
OVG079016OJD072014
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 46

747
Održavanje
METLICE BRISAČA
Provjera metlica
✽NAPOMENA
Čišćenje vjetrobranskog stakla
ponekad je otežano zbog voska
kojeg u nekim automatskim praoni-
cama stavljaju na automobile.
Onečišćenje vjetrobranskog stakla ili
metlica brisača stranim tvarima smanjuje
učinkovitost brisača. Brisači i stakla
obično se uprljaju ostatcima insekata,
smolom s drveća i voskom iz nekih
automatskih praonica automobila.
Ukoliko metlice ne čiste dobro, očistite
metlice i staklo dobrim sredstvom za
čišćenje ili blagim deterdžentom, te
temeljito isperite čistom vodom.Zamjena metlica
Kada brisači više ne čiste dobro, vjero-
jatno su metlice istrošene ili su napukle,
te ih je potrebno zamijeniti.
OPREZ
Kako biste spriječili oštećenja
metlica, ne koristite benzin,
kerozin, razrjeđivač i druga otapala
na njima ili u njihovoj blizini.
OPREZ
Kako ne biste oštetili nosače ili
druge dijelove brisača, ne
pokušavajte ih ručno pomicati.
OPREZ
Upotreba metlica koje nisu
propisane može uzrokovati kvar i
nepravilan rad brisača.1JBA5122
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 47

Održavanje
487
Metlica brisača vjetrobranskog stakla
1. Podignite nosač brisača.2.

Okrenite kvačicu metlice brisača.Zatim podignite kvačicu metlice.
3. Pritisnite kvačicu (1) gurnite nosač brisača prema gore (2). 4. Gurnite nosač brisača prema dolje (3)
i postavite novi sklop metlice redoslije-
dom obrnutim od uklanjanja.
5. Vratite nosač brisača na vjetrobransko staklo.
OPREZ
Ne dozvolite da nosač brisača
padne na vjetrobransko staklo jer
ga može okrhnuti ili napuknuti.
OHM078059
OSBL071001
OSBL071003
OSBL071002
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 48

749
Održavanje
Metlica brisača stražnjeg stakla
1. Podignite nosač brisača i izvucitesklop metlice brisača. 2.
Postavite novi sklop metlice tako da
središnji dio umetnete u utor na
nosaču brisača dok ne ‘’klikne’

’ u
mjesto.
3. Provjerite da je sklop metlice čvrsto postavljen tako da ga pokušate lagano
povući.
Kako bi spriječili oštećenje nosača
brisača i drugih dijelova, preporučamo
da metlice brisača zamijeni ovlašteni Kia
serviser.
OGD071041OGD071042
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 49

Održavanje
507

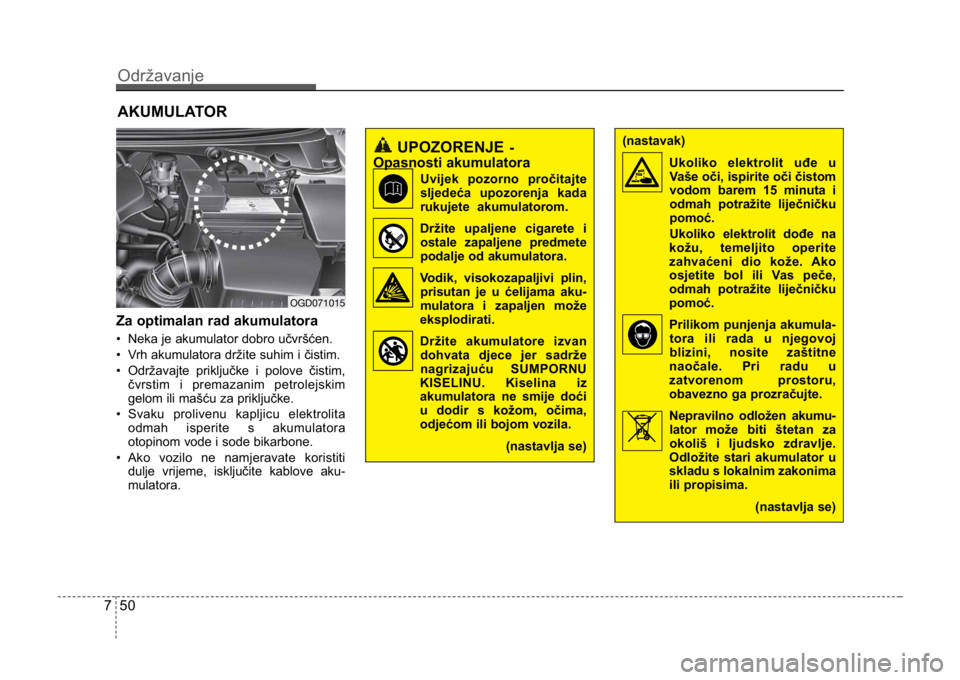

AKUMULATOR
Za optimalan rad akumulatora
• Neka je akumulator dobro učvršćen.
• Vrh akumulatora držite suhim i čistim.
• Održavajte priključke i polove čistim,čvrstim i premazanim petrolejskim
gelom ili mašću za priključke.
• Svaku prolivenu kapljicu elektrolita odmah isperite s akumulatora
otopinom vode i sode bikarbone.
• Ako vozilo ne namjeravate koristiti dulje vrijeme, isključite kablove aku-
mulatora.
UPOZORENJE-
Opasnosti akumulatora
Uvijek pozorno pročitajte
sljedeća upozorenja kada
rukujete akumulatorom.
Držite upaljene cigarete i ostale zapaljene predmete
podalje od akumulatora.
Vodik, visokozapaljivi plin, prisutan je u ćelijama aku-
mulatora i zapaljen može
eksplodirati.
Držite akumulatore izvan dohvata djece jer sadrže
nagrizajuću SUMPORNU
KISELINU. Kiselina iz
akumulatora ne smije doći
u dodir s kožom, očima,
odjećom ili bojom vozila.
(nastavlja se)
OGD071015
(nastavak)Ukoliko elektrolit uđe uVaše oči, ispirite oči čistom
vodom barem 15 minuta i
odmah potražite liječničku
pomoć.
Ukoliko elektrolit dođe na
kožu, temeljito operite
zahvaćeni dio kože. Ako
osjetite bol ili Vas peče,
odmah potražite liječničku
pomoć.
Prilikom punjenja akumula- tora ili rada u njegovoj
blizini, nosite zaštitne
naočale. Pri radu u
zatvorenom prostoru,
obavezno ga prozračujte.
Nepravilno odložen akumu- lator može biti štetan za
okoliš i ljudsko zdravlje.
Odložite stari akumulator u
skladu s lokalnim zakonima
ili propisima.
(nastavlja se)
Pb
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 50

751
Održavanje

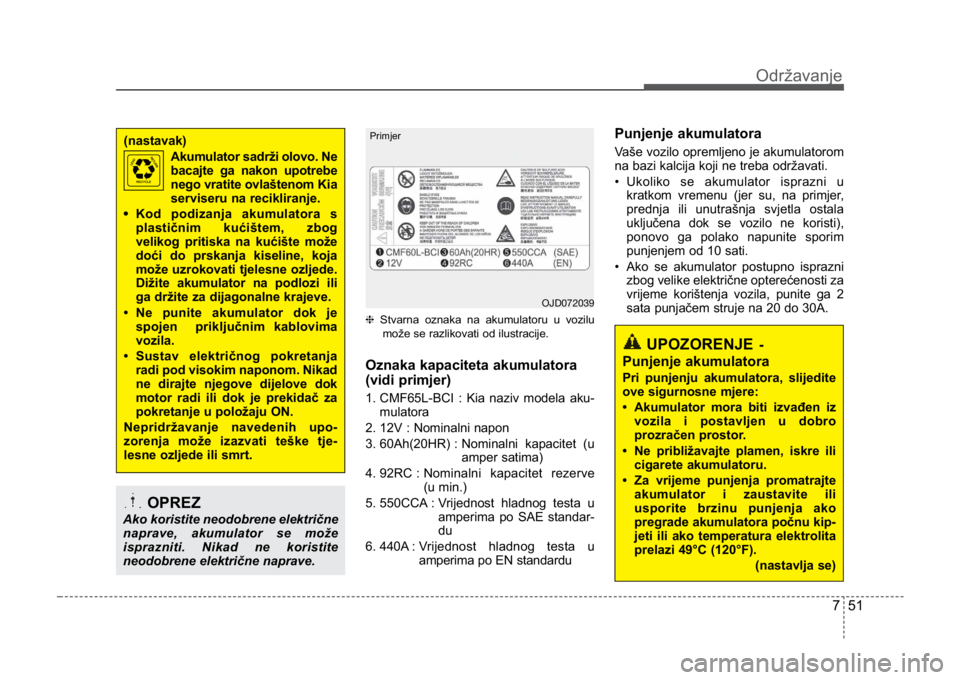

❈Stvarna oznaka na akumulatoru u vozilu
može se razlikovati od ilustracije.
Oznaka kapaciteta akumulatora
(vidi primjer)
1. CMF65L-BCI : Kia naziv modela aku- mulatora
2. 12V : Nominalni napon
3. 60Ah(20HR) : Nominalni kapacitet (u amper satima)
4. 92RC : Nominalni kapacitet rezerve
(u min.)
5. 550CCA : Vrijednost hladnog testa u amperima po SAE standar-
du
6. 440A : V rijednost hladnog testa u
amperima po EN standardu
Punjenje akumulatora
Vaše vozilo opremljeno je akumulatorom
na bazi kalcija koji ne treba održavati.
• Ukoliko se akumulator isprazni u kratkom vremenu (jer su, na primjer,
prednja ili unutrašnja svjetla ostala
uključena dok se vozilo ne koristi),
ponovo ga polako napunite sporim
punjenjem od 10 sati.
• Ako se akumulator postupno isprazni zbog velike električne opterećenosti za
vrijeme korištenja vozila, punite ga 2
sata punjačem struje na 20 do 30A.(nastavak)
Akumulator sadrži olovo. Nebacajte ga nakon upotrebe
nego vratite ovlaštenom Kia
serviseru na recikliranje.
• Kod podizanja akumulatora s
plastičnim kućištem, zbog
velikog pritiska na kućište može
doći do prskanja kiseline, koja
može uzrokovati tjelesne ozljede.
Dižite akumulator na podlozi ili
ga držite za dijagonalne krajeve.
• Ne punite akumulator dok je spojen priključnim kablovima
vozila.
• Sustav električnog pokretanja radi pod visokim naponom. Nikad
ne dirajte njegove dijelove dok
motor radi ili dok je prekidač za
pokretanje u položaju ON.
Nepridržavanje navedenih upo-
zorenja može izazvati teške tje-
lesne ozljede ili smrt.
OPREZ
Ako koristite neodobrene električne
naprave, akumulator se može
isprazniti. Nikad ne koristite
neodobrene električne naprave.
OJD072039
UPOZORENJE-
Punjenje akumulatora
Pri punjenju akumulatora, slijedite
ove sigurnosne mjere:
• Akumulator mora biti izvađen iz vozila i postavljen u dobro
prozračen prostor.
• Ne približavajte plamen, iskre ili cigarete akumulatoru.
• Za vrijeme punjenja promatrajte akumulator i zaustavite ili
usporite brzinu punjenja ako
pregrade akumulatora počnu kip-
jeti ili ako temperatura elektrolita
prelazi 49°C (120°F).
(nastavlja se)
Primjer
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 51

Održavanje
527
Ponovno podešavanje uređaja
Uređaji moraju biti ponovno podešeni
nakon što se akumulator isprazni ili bude
isključen.
• Automatsko spuštanje prozora(Pogledajte Poglavlje 4)
• Pomični krov (Pogledajte Poglavlje 4)
• Putno računalo (Pogledajte Poglavlje 4)
• Upravljanje klimatizacijom (Pogledajte Poglavlje 4)

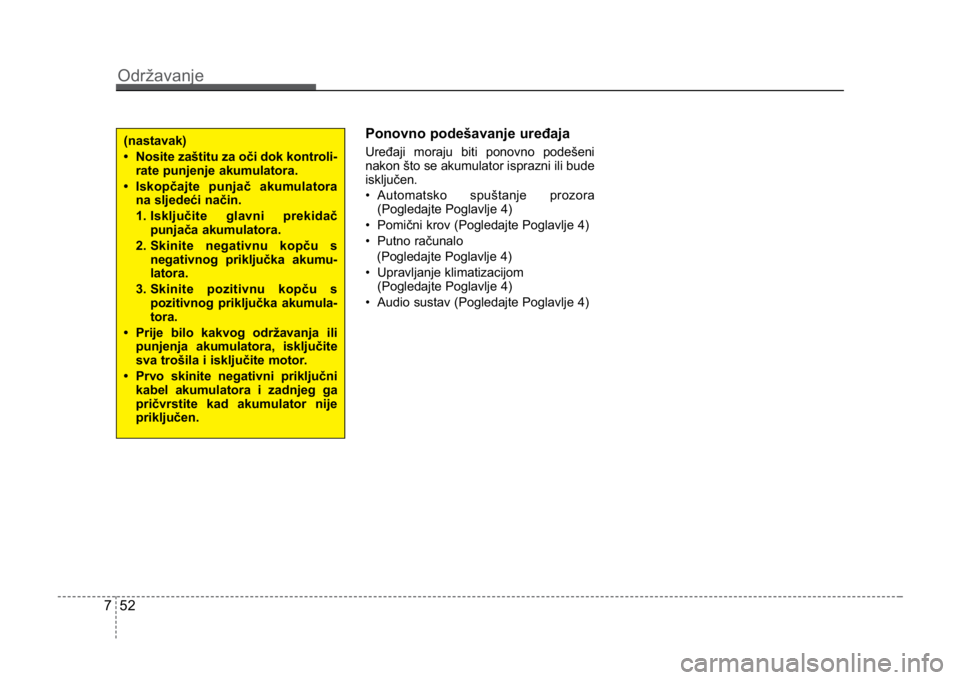

• Audio sustav (Pogledajte Poglavlje 4)(nastavak)
• Nosite zaštitu za oči dok kontroli- rate punjenje akumulatora.
• Iskopčajte punjač akumulatora na sljedeći način.
1. Isključite glavni prekidač punjača akumulatora.
2. Skinite negativnu kopču s negativnog priključka akumu-
latora.
3. Skinite pozitivnu kopču s pozitivnog priključka akumula-
tora.
• Prije bilo kakvog održavanja ili punjenja akumulatora, isključite
sva trošila i isključite motor.
• Prvo skinite negativni priključni kabel akumulatora i zadnjeg ga
pričvrstite kad akumulator nije
priključen.
