2014 KIA CEED SPORTWAGON Owners Manual

461
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

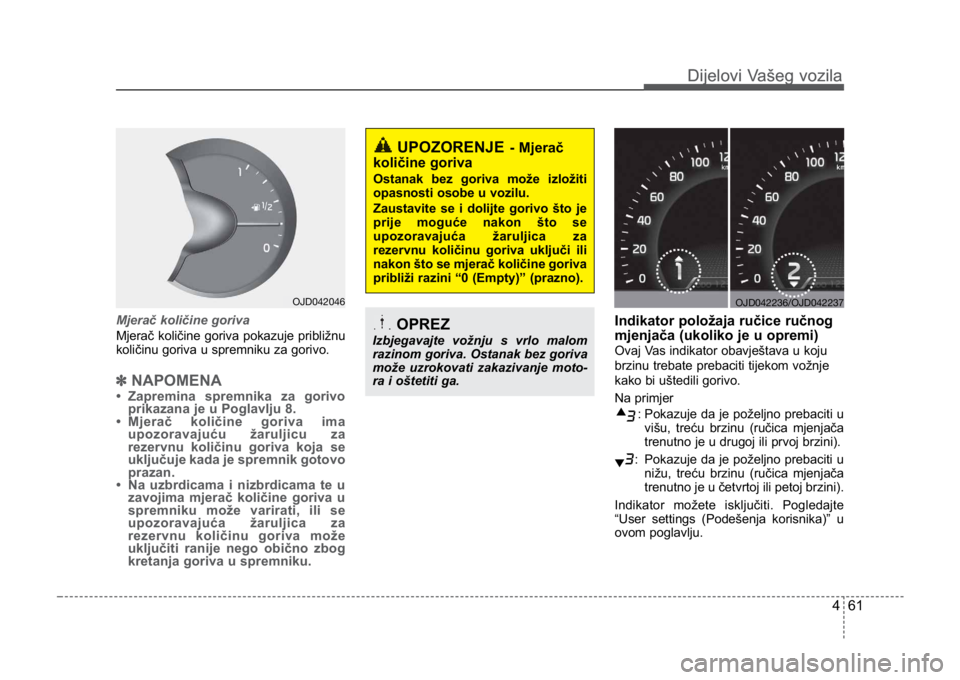

Mjerač količine goriva
Mjerač količine goriva pokazuje približnu
količinu goriva u spremniku za gorivo.
✽NAPOMENA
• Zapremina spremnika za gorivo
prikazana je u Poglavlju 8.
• Mjerač količine goriva ima upozoravajuću žaruljicu za
rezervnu količinu goriva koja se
uključuje kada je spremnik gotovo
prazan.
• Na uzbrdicama i nizbrdicama te u zavojima mjerač količine goriva u
spremniku može varirati, ili se
upozoravajuća žaruljica za
rezervnu količinu goriva može
uključiti ranije nego obično zbog
kretanja goriva u spremniku.
Indikator položaja ručice ručnog
mjenjača (ukoliko je u opremi)
Ovaj Vas indikator obavještava u koju
brzinu trebate prebaciti tijekom vožnje
kako bi uštedili gorivo.
Na primjer
: Pokazuje da je poželjno prebaciti uvišu, treću brzinu (ručica mjenjača
trenutno je u drugoj ili prvoj brzini).
: Pokazuje da je poželjno prebaciti u nižu, treću brzinu (ručica mjenjača
trenutno je u četvrtoj ili petoj brzini).
Indikator možete isključiti. Pogledajte
“User settings (Podešenja korisnika)” u
ovom poglavlju.
UPOZORENJE- Mjerač
količine goriva
Ostanak bez goriva može izložiti
opasnosti osobe u vozilu.
Zaustavite se i dolijte gorivo što je
prije moguće nakon što se
upozoravajuća žaruljica za
rezervnu količinu goriva uključi ili
nakon što se mjerač količine goriva
približi razini “0 (Empty)” (prazno).
OPREZ
Izbjegavajte vožnju s vrlo malom
razinom goriva. Ostanak bez goriva
može uzrokovati zakazivanje moto-
ra i oštetiti ga.
OJD042046OJD042236/OJD042237
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 61

Dijelovi Vašeg vozila
624
Dijelovi Vašeg vozila
Indikator položaja ručice
automatskog mjenjača (ukoliko je
u opremi)
Indikator prikazuje u kojem položaju se
nalazi ručica automatskog mjenjača.
Indikator rada prijenosa s
dvostrukom spojkom (DS način
rada) (ukoliko je u opremi)
Indikator pokazuje koja je ručica prijenosa
s dvostrukom spojkom odabrana.
U DS načinu rada, na ploči se prikazuje
“S” indikator sa “SPORTS” indikatorom.
Za detaljnije informacije o DS načinu
rada, pogledajte Poglavlje 5.
OJD042235OJD042238
OPREZ - DCT
• Kada se pojavi problem sa sus-tavom prijenosa, indikator
mjenjača će treptati. Zbog Vaše
sigurnosti, preporučamo da se
obratite ovlaštenom Kia serviseru
kako bi provjerio sustav.
• Kada se spojka pregrije, djeluje zaštitni način rada. Prema
zaštitnom načinu rada, indikator
mjenjača trepti te se čuje zvuk
upozorenja koji se oglašava tri
puta. Za to vrijeme, na LCD
zaslonu se prikazuje upozorenje
o zaštitnom načinu rada. Pod tim
okolnostima vožnja možda neće
biti smirena i laka. Ukoliko zane-
marite ovo upozorenje, uvjeti
vožnje će se pogoršati a sustav
će možda imati poteškoća. Kako
bi vratili normalne uvjete vožnje,
pritisnite papučicu kočnice i
zaustavite vozilo na nekoliko min-
uta prije nastavka vožnje.
* DCT : Prijenos s dvostrukom spojkom
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 62

463
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Indikator ograničenja brzine
(ukoliko je u opremi)
Indikator svijetli kada je sustav
ograničenja brzine uključenpomicanjem
ručice na upravljaču prema gore.
Indikator se isključuje kada ponovo
povučete ručicu prema gore kako bi
isključili sustav.
Ukoliko postoji problem sa sustavom
ograničenja brzine, indikator “---” će
treptati. U tom slučaju, pregledajte sustav kod
ovlaštenog Kia sesrvisera.
Za više detalja pogledajte “Sustav za
kontrolu ograničenja brzine” u Poglavlju
5.
Indikator sustava ograničenja brzine svi-
jetli na LCD zaslonu.
Odometar (km ili mi.)
Odometar pokazuje ukupnu udaljenost
koju je vozilo prešlo.
Odometar će Vam također koristiti za
određivanje vremena redovnog
održavanja
.
OJD052043OJD042173
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 63

Dijelovi Vašeg vozila
644
Dijelovi Vašeg vozila
Putno računalo
Putno računalo je informacijski sustav za
vozača koji kontrolira mikrokompjutor te
na kojem su prikazane informacije
vezane uz vožnju kada je kontaktna
brava u položaju ON. Pritisnite tipku kraće od 1 sekunde za
odabir bilo koje od sljedećih grupa :
OJD042172
Mjerač temperature rashladne tekućine
User setting (Podešenje korisnika)
Servisiranje
UPOZORAVAJUĆI SUSTAV ZA
NAPUŠTANJE VOZNOG TRAKA*
Mjerač puta
* : ukoliko je u opremi
Mjerač puta A
Mjerač puta B
Informacije o vožnji
Pritisnite tipku \b kraće od 1
sekunde za odabir sljedećih grupa
u Trip načinu rada (mjerač puta) :
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 64

465
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Informacije o vožnji
Ovaj način rada prikazuje 3 vrste infor-
macija o vožnji.
Sve pohranjene informacije o vožnji
(osim odometra, udaljenosti do dolije-
vanja goriva i trenutne potrošnje goriva)
resetiraju se ako odpojite akumulator.
1. Udaljenost do dolijevanja goriva
(km ili mi.)
Ova funkcija prikazuje približnu
udaljenost koju vozilo može prijeći s pre-
ostalim gorivom. Kada je preostala udal-
jenost manja od 50 km (30 milja), “---” će
se prikazati.
Mjerač bilježi od 50 do 999 km (30 do
999 milja). 2. Prosječna potrošnja goriva
(L/100 km ili MPG)
Ova funkcija izračunava prosječnu
potrošnju goriva od ukupno potrošene
količine goriva i udaljenosti prijeđene od
posljednjeg resetiranja prosječne
potrošnje goriva. Ukupna količina
potrošenog goriva izračunava se
pomoću unesene potrošnje goriva. Za
točan izračun, vozite više od 50 m (0.03
milja).
Kako bi vratili prikaz prosječne potrošnje
goriva na nulu (--.-), učinite sljedeće;
• Kada je “A
VG Fuel
Economy”(prosječna potrošnja
goriva) u “User Setting” podešenju
korisnika u “Auto Reset” načinu
rada
Ukoliko brzina vozila premaši 1 km/h
nakon dolijevanja više od 6 lgoriva,
prosječna potrošnja goriva resetirat će
se na nulu (--.-).
• Kada je “AVG Fuel Economy”(prosječna potrošnja
goriva) u “User Setting” podešenju
korisnika u “Manual Reset” načinu
rada
Pritisnete li tipku duže od 1 sekunde
kada se prikazuje prosječna potrošnja
goriva, prikaz će se poništiti na nulu (--.-).3. Trenutna potrošnja goriva
(L/100 km ili MPG)
Ova funkcija izračunava trenutnu
potrošnju goriva tijekom posljednjih neko-
liko sekundi.
✽ NAPOMENA
• Ukoliko se vozilo ne nalazi na
ravnoj podlozi ili ako je
akumulator isključivan i
uključivan, funkcija prikaza udal-
jenosti do dolijevanja goriva
možda neće ispravno raditi.
Putno računalo možda neće zabil-
ježiti gorivo koje dolijete ukoliko
je u vozilo uliveno manje od 6
litara goriva.
• Potrošnja goriva i udaljenost do dolijevanja mogu znatno varirati
zbog uvjeta vožnje, vozačkih navi-
ka i stanja u kojem se vozilo
nalazi.
• Udaljenost do dolijevanja je proc- jena dostupne udaljenosti vožnje.
Ova vrijednost može se razlikovati
od stvarne udaljenosti vožnje.
OJD042175
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 65

Dijelovi Vašeg vozila
664
Mjerač puta (A, B)
Ova funkcija prikazuje 3 vrste informaci-
ja o vožnji.
Sve pohranjene informacije o vožnji
(osim odometra, udaljenosti do dolije-
vanja goriva i trenutne potrošnje goriva)
resetiraju se ako odpojite akumulator.
1. Mjerač puta (km ili mi.)
Ova funkcija prikazuje prijeđenu udal-
jenost zasebnih putovanja od posljed-
njeg poništavanja prikaza.
Mjerač bilježi od 0.0 do 9999.9 km (0.0
do 9999.9 milja).
Pritisnete li

tipku duže od 1
sekunde, mjerač puta resetirat će se na
nulu (0.0). 2. Prosječna brzina vozila (km/h ili
MPH)
Ova funkcija izračunava prosječnu brz-
inu kretanja vozila od zadnjeg resetiranja
prikaza.
Prikaz prosječne brzine kretanja
prikazuje se dok je motor pokrenut, čak i
ako se vozilo ne kreće.
Pritisnete li tipku
duže od 1 sekunde
kada se prikazuje prosječna brzina vozila,
prikaz će se resetirati na nulu (---). 3. Utrošeno vrijeme
Ova funkcija prikazuje ukupno vrijeme
putovanja od posljednjeg resetiranja
prikaza.
Čak i kada vozilo nije u pokretu, utrošeno
vrijeme se prikazuje i teče sve dok je
pokrenut motor.
Mjerač prikazuje vrijeme od 0:00~99:59.
Pritisnete li tipku duže od 1 sekunde
kada se prikazuje utrošeno vrijeme,
prikaz će se resetirati na nulu (0:00).
Dijelovi Vašeg vozila
OJD042174
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 66

467
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Mjerač temperature rashladne
tekućine motora
Ovaj mjerač pokazuje temperaturu
rashladne tekućine motora kada je kon-
taktna brava u položaju ON.
Ne vozite s pregrijanim motorom. Ako se
V

aše vozilo pregrije, pogledajte “Ako se
motor pregrije” u Poglavlju 6. Upozoravajući sustav za napuštanje
voznog traka (LDWS sustav)
(ukoliko je u opremi)
Ova funkcija prikazuje stanje
upozoravajućeg sustava za napuštanje
voznog traka (LDWS sustava).
Za više detalja, pogledajte
“Upozoravajući sustav za napuštanje
voznog traka” u Poglavlju 5.
OPREZ
Ako se pokazivač mjerača pomakne
iznad normalnog područja prema
oznaci “130°C” , to ukazuje na pre-
grijavanje koje može oštetiti motor.
UPOZORENJE
Nikada ne uklanjajte čep spremnika
rashladne tekućine motora dok je
motor vruć. Rashladna tekućina
motora je pod pritiskom i mogla bi
uzrokovati teške opekline. Čekajte
da se motor ohladi prije dolijevanja
rashladne tekućine motora.
OJD042176OJD042180
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 67

Dijelovi Vašeg vozila
684
Dijelovi Vašeg vozila
Servisiranje
Ova funkcija izračunava kada je potreb-
no redovno održavanje vozila (u miljama
ili danima)
Ukoliko želite vidjeti prikaz servisiranja
kada se prikazuju druge funkcije, kraće
od 1 sekunde pritisnite tipku. Ukoliko ne servisirate V
aše vozilo prema
rasporedu redovnog održavanja na LCD
zaslonu, on će prikazivati koliko je milja ili
dana prošlo.
Želite li resetirati raspored održavanja,
kada se prikazuje poruka “Service
required” :
- Pritisnite

tipkutipku duže od 5
sekundi.
- LCD zaslon prikazat će" : Reset".
- Ponovo pritisnite tipku duže od 1
sekunde.
Ukoliko ne pritisnete tipku unutar 5
sekundi, " : Reset" će nestati. Ukoliko želite promijeniti vremenski inter-
val rasporeda redovnog održavanja,
obratite se ovlaštenom Kia serviseru.
✽
NAPOMENA
• Ukoliko želite promijeniti raspored
redovnog održavanja kada
prikazano vrijeme servisiranja nije
prošlo ili je prošlo bez servisiran-
ja vozila, prikazani raspored
servisiranja na LCD zaslonu
možda više neće odgovarati
stvarnom rasporedu održavanja.
Pridržavajte se prikazanog ras-
poreda redovnog održavanja na
LCD zaslonu za održavanje Vašeg
vozila.
• Ukoliko se akumulator odpoji ili isprazni, prikazani raspored
redovnog održavanja možda neće
odgovarati stvarnom rasporedu
održavanja.
OJD042184OJD042186
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 68
