2014 KIA CEED SPORTWAGON Owners Manual

4 125
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Pozdravna funkcija prednjih svje-
tala
Kada su prednja svjetla uključena
(prekidač je u položaju prednjih svjetala
ili AUTO položaju) i sva vrata (i vrata
prtljažnika) su zaključana i zatvorena,
prednja svjetla, pozicijska svjetla i
stražnja svjetla uključit će se na 15
sekundi ukoliko učinite nešto od
sljedećeg.
• Bez sustava pametnog ključa- Kada pritisnete gumb za otključavanje vrata na daljinskom upravljaču.
• Sa sustavom pametnog ključa - Kada pritisnete gumb za otključavanje vrata na pametnom ključu.
U tom slučaju, pritisnete li gumb za
zaključavanje vrata (na daljinskom
upravljaču ili pametnom ključu), svjetla će
se odmah isključiti.
Unutrašnje svjetlo
Kada je prekidač unutrašnjeg svjetla u
položaju DOOR i sva vrata (i vrata
prtljažnika) su zaključana i zatvorena,
središnje unutrašnje svjetlo uključit će se
na 30 sekundi u nekoj od dolje nave-
denih situacija.
• Bez sustava pametnog ključa - Kada pritisnete gumb za otključavanje vrata na daljinskom upravljaču.
• Sa sustavom pametnog ključa - Kada pritisnete gumb za otključavanje vrata na pametnom ključu.
- Kada pritisnete gumb na vanjskoj ručici vrata.
U tom slučaju, pritisnete li gumb za
zaključavanje vrata, svjetlo će se odmah
isključiti.
Osvjetljenje pločnika (ukoliko je u
opremi)
Kada su sva vrata zaključana i
zatvorena, osvjetljenje pločnika uključit
će se na 15 sekundi u nekoj od dolje
navedenih situacija.
• Bez sustava pametnog ključa - Kada pritisnete gumb za otključavanje vrata na daljinskom upravljaču.
• Sa sustavom pametnog ključa - Kada pritisnete gumb za otključavanje vrata na pametnom ključu.
- Kada pritisnete gumb na vanjskoj ručici vrata.
- Kada priđete vozilu, a imate pametni ključ uz sebe.
U tom slučaju, pritisnete li gumb za
zaključavanje vrata, svjetlo će se odmah
isključiti.
SUSTAV DOBRODOŠLICE (UKOLIKO JE U OPREMI)
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 125\

Dijelovi Vašeg vozila
1264
Dijelovi Vašeg vozila
✽NAPOMENA
Ukoliko želite odlediti ili odmagliti
vjetrobransko staklo, pogledajte
‘’Odleđivanje i odmagljivanje
stakla’’ u ovom poglavlju.
Grijač stražnjeg stakla
Grijač zagrijava staklo kako bi se uklonili
mraz, magla i tanki led s unutrašnje i
vanjske strane stražnjeg stakla dok je
motor pokrenut.
• Za aktiviranje grijača stražnjeg
stakla, pritisnite prekidač grijača stražn-
jeg stakla koji se nalazi na središnjoj
konzoli ploče s prekidačima. Indikatorska
žaruljica na prekidaču će svijetliti kada je
grijač uključen.
• Za isključivanje grijača, ponovo
pritisnite prekidač grijača stražnjeg
stakla.
✽ NAPOMENA
• Ako se na stražnjem staklu
nakupilo mnogo snijega, očistite
ga prije upotrebe grijača stražnjeg
stakla.
• Grijač stražnjeg stakla automatski će se isključiti nakon otprilike 20
minuta ili kada kontaktnu bravu
okrenete u položaj OFF.
Grijač vanjskog osvrtnog ogledala
(ukoliko je u opremi)
Grijač vanjskog osvrtnog ogledala radit
će istovremeno s uključenim grijačem
stražnjeg stakla.
Odleđivač prednjih brisača (ukoliko
je u opremi)
Odleđivač prednjih brisača radit će
istovremeno s uključenim grijačem
stražnjeg stakla.
GRIJAČ STAKLA
OPREZ
Kako ne bi oštetili vodiče grijanja
pričvršćene na unutrašnjoj strani
stražnjeg stakla, pri čišćenju stakla
ne upotrebljavajte oštre predmete
ili čistila koji sadrže grube dodatke.
OJD042094
OJD042095
Ručno upravljanje klimatizacijom
Automatsko upravljanje klimatizacijom
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 126\

4 127
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

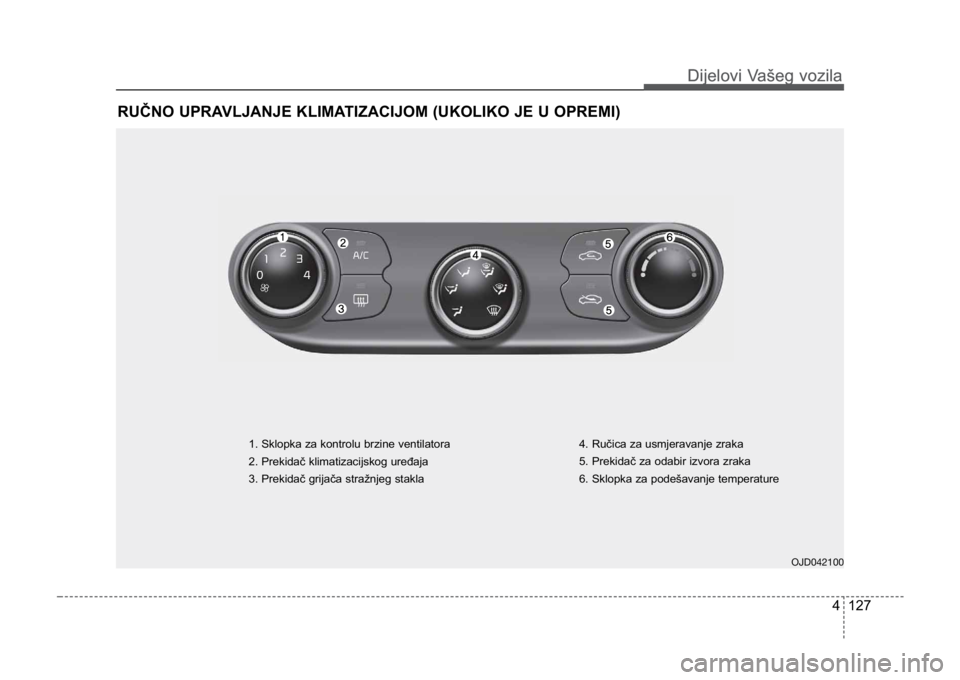

RUČNO UPRAVLJANJE KLIMATIZACIJOM (UKOLIKO JE U OPREMI)
OJD042100
1. Sklopka za kontrolu brzine ventilatora
2. Prekidač klimatizacijskog uređaja
3. Prekidač grijača stražnjeg stakla4. Ručica za usmjeravanje zraka
5. Prekidač za odabir izvora zraka
6. Sklopka za podešavanje temperature
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 127\

Dijelovi Vašeg vozila
1284
Dijelovi Vašeg vozila
Grijanje i klimatizacijski uređaj
1. Pokrenite motor.
2. Odaberite željeni smjer strujanjazraka.
Za bolju učinkovitost grijanja i
hlađenja:
- Grijanje:
- Hlađenje:
3. Postavite željenu temperaturu.
4. Postavite vrstu strujanja zraka na van- jski zrak.
5. Postavite željenu brzinu vrtnje ventila- tora.
6. Ukoliko želite koristiti klimatizacijski uređaj, uključite ga. (ukoliko je u
opremi)
OJD042102(
(
u
u
k
k
o
o
l
l
i
i
k
k
o
o


j
j
e
e


u
u


o
o
p
p
r
r
e
e
m
m
i
i
)
)
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 128\

4 129
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Usmjeravanje zraka
Ručica za usmjeravanje zraka kontrolira
smjer strujanja zraka iz ventilacijskog
sustava.
Zrak se može usmjeriti prema nogama,
komandnoj ploči ili vjetrobranskom stak-
lu. Šest simbola predstavlja usmjeravan-
je zraka prema licu, usmjeravanje zraka
prema licu i nogama, usmjeravanje zraka
prema nogama, odmagljivanje, te usm-
jeravanje zraka prema nogama i
odmagljivanje.
Usmjeravanje zraka prema licu
(B, D, F)
Zračni tok je usmjeren prema gornjem
dijelu tijela i licu. Na svakom je otvoru za
prozračivanje moguće dodatno podesiti
smjer i protok zraka.
Usmjeravanje zraka prema licu i
nogama (B, D, C, E, F)
Zračni tok usmjeren je prema licu i noga-
ma.
Usmjeravanje zraka prema
nogama (A, C, D, E)
Veći dio zračnog toka usmjeren je prema
nogama, a manji dio prema
vjetrobranskom staklu i grijačima bočnih
stakala.
Usmjeravanje zraka prema
licu/nogama/odmagljivanje
(A, B, C, D, E, F)
Veći dio zračnog toka usmjeren je prema
licu, nogama i vjetrobranskom staklu, a
manji dio prema grijačima bočnih
stakala.
Usmjeravanje zraka prema
nogama/Odmagljivanje (A, C, E,
D)
Veći dio zračnog toka usmjeren je prema
nogama i vjetrobranskom staklu, a manji
dio prema grijačima bočnih stakala.
Odmagljivanje stakla (A, D)
Veći dio zračnog toka usmjeren je prema
vjetrobranskom staklu, a manji dio prema
grijačima bočnih stakala.
OJD042104
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 129\

Dijelovi Vašeg vozila
1304
Dijelovi Vašeg vozila
Ventilacijski otvori kod ploče s
instrumentima
Ventilacijske otvore možete zasebno
otvoriti ili zatvoriti pomoću kotačića ili
kontrolne ručice ventilacijskih otvora.
Također možete namjestiti smjer zraka
koji izlazi iz otvora pomoću kotačića kako
je prikazano na slici.Sklopka za podešavanje temperature
Sklopka za podešavanje temperature
omogućuje V
am kontroliranje tempera-
ture zraka u vozilu.
Za promjenu temperature:
•

Okrenite sklopku udesno kako bi
povećali temperaturu.
• Okrenite sklopku ulijevo kako bi smanjili temperaturu. Prekidač za odabir izvora zraka
Ovim prekidačem odabirete ulaz van-
jskog (svježeg) zraka ili kruženje zraka
unutar vozila.
Kako bi promijenili izvor zraka, pritisnite
prekidač.
OJD042105
OJD042107
OJD042108
OJD042106
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 130\

4 131
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Kruženje zraka unutar vozila U ovom položaju zrak iz
unutrašnjosti vozila
uvlači se u sustav grijan-
ja i tamo se grije ili hladi,
ovisno o odabranoj
funkciji.
Strujanje vanjskog (svježeg) zraka U ovom položaju zrak
ulazi u vozilo izvana te
se grije ili hladi, ovisno o
odabranoj funkciji.
✽NAPOMENA
Kruženje zraka unutar vozila duže
vrijeme (bez odabranog
klimatizacijskog uređaja) uzrokuje
ustajalost zraka te magljenje
vjetrobranskog stakla i bočnih pro-
zora.
Istovremeno, upotreba
klimatizacijskog uređaja i kruženja
zraka unutar vozila duže vrijeme
može uzrokovati isušenje zraka u
vozilu.
Sklopka za kontrolu brzine ventilato-
ra
Kontaktna brava mora biti u položaju ON
kako bi ventilator radio.
Sklopka za kontrolu brzine ventilatora
omogućava V am kontrolu brzine strujan-
ja zraka iz ventilacijskog sustava.
Okrenite sklopku prema desno kako bi
povećali brzinu rada ventilatora ili prema
lijevo kako bi je usporili.
Kako bi isključili ventilator

, okrenite
sklopku u položaj ‘’0’’.
UPOZORENJE
• Trajno kruženje zraka unutar vozila može povećati vlažnost
zraka u vozilu i uzrokovati
magljenje stakala te manju
vidljivost.
• Ne spavajte u vozilu s uključenim klimatizacijskim uređajem ili sus-
tavom grijanja. To može uzroko-
vati ozbiljne ozljede ili smrt zbog
male količine kisika i/ili pada tje-
lesne temperature.
• Trajno kruženje zraka unutar vozila može uzrokovati omaml-
jenost ili pospanost i gubitak
kontrole nad vozilom. Podesite
ulaz vanjskog (svježeg) zraka što
je češće moguće za vrijeme vožn-
je.
OJD042101
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 131\

Dijelovi Vašeg vozila
1324
Dijelovi Vašeg vozila
Klimatizacijski uređaj (ukoliko je u
opremi)
Pritisnite A/C prekidač kako bi uključili
klimatizacijski uređaj (indikatorska
žaruljica će svijetliti). Ponovo pritisnite
prekidač kako bi isključili klimatizacijski
uređaj.
Upotreba sustava
Ventilacija
1. Postavite smjer strujanja zraka napoložaj.
2 .

Postavite vrstu zraka na vanjski(svjež) zrak.
3. Odaberite željenu temperaturu.
4. Odaberite željenu brzinu vrtnje ventila- tora.
Grijanje
1. Postavite smjer strujanja zraka na položaj.
2 .

Postavite vrstu zraka na vanjski(svjež) zrak.
3. Odaberite željenu temperaturu.
4. Odaberite željenu brzinu vrtnje ventila- tora.
5. Ukoliko želite smanjiti vlažnost zraka, uključite klimatizacijski uređaj (ukoliko
je u opremi).
• Ako se vjetrobransko staklo zamagli, odaberite položaj. Savjeti za korištenje
• Kako bi spriječili ulazak prašine ili štet-
nih plinova u vozilo kroz ventilacijski
sustav, povremeno odaberite vrstu
strujanja zraka unutar vozila. Svakako
vratite sklopku u položaj strujanja
vanjskog zraka kada prođu smetnje
kako bi zadržali svjež zrak u vozilu.
Ovo će pomoći održavanju vozača na
oprezu i njegovom osjećaju ugodnosti.
• Zrak za sustav grijanja/hlađenja uvlači se kroz otvore odmah ispred vjetro-
branskog stakla. Pripazite da otvore ne
prekriva lišće, snijeg, led ili druge
prepreke.
• Kako bi spriječili magljenje unutrašn- josti vjetrobranskog stakla, namjestite
na strujanje vanjskog zraka i željenu
brzinu vrtnje ventilatora, uključite
klimatizacijski uređaj i namjestite žel-
jenu temperaturu.OJD042103
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 132\
