Dijelovi Vašeg vozilaDijelovi Vašeg vozila

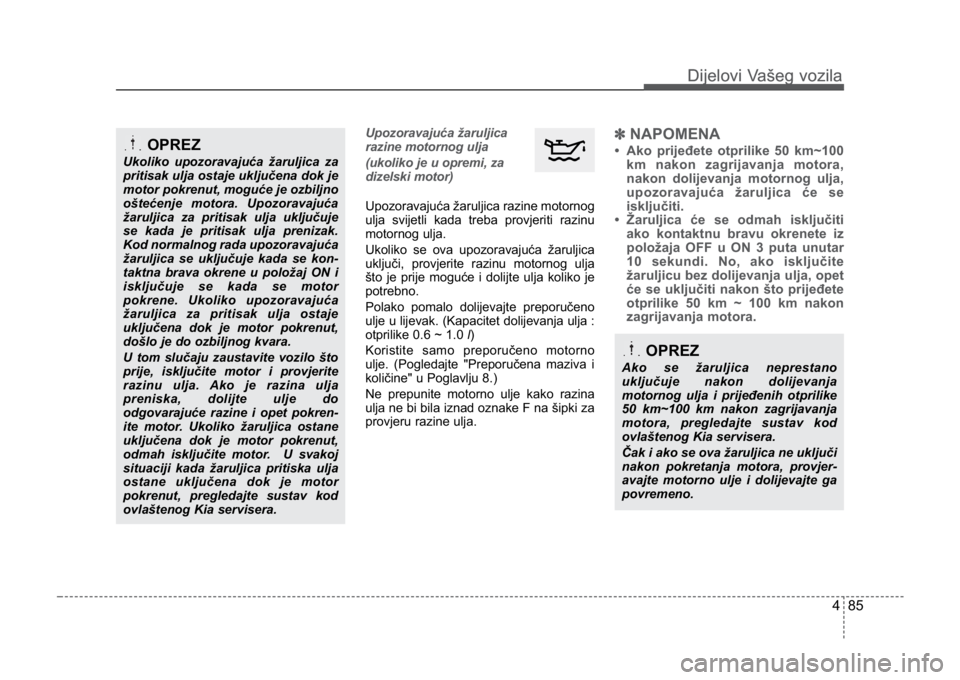

Upozoravajuća žaruljica
razine motornog ulja
(ukoliko je u opremi, za
dizelski motor)
Upozoravajuća žaruljica razine motornog
ulja svijetli kada treba provjeriti razinu
motornog ulja.
Ukoliko se ova upozoravajuća žaruljica
uključi, provjerite razinu motornog ulja
što je prije moguće i dolijte ulja koliko je
potrebno.
Polako pomalo dolijevajte preporučeno
ulje u lijevak. (Kapacitet dolijevanja ulja :
otprilike 0.6 ~ 1.0 l)
Koristite samo preporučeno motorno
ulje. (Pogledajte "Preporučena maziva i
količine" u Poglavlju 8.)
Ne prepunite motorno ulje kako razina
ulja ne bi bila iznad oznake F na šipki za
provjeru razine ulja.✽NAPOMENA
• Ako prijeđete otprilike 50 km~100
km nakon zagrijavanja motora,
nakon dolijevanja motornog ulja,
upozoravajuća žaruljica će se
isključiti.
• Žaruljica će se odmah isključiti ako kontaktnu bravu okrenete iz
položaja OFF u ON 3 puta unutar
10 sekundi. No, ako isključite
žaruljicu bez dolijevanja ulja, opet
će se uključiti nakon što prijeđete
otprilike 50 km ~ 100 km nakon
zagrijavanja motora.OPREZ
Ukoliko upozoravajuća žaruljica za
pritisak ulja ostaje uključena dok je
motor pokrenut, moguće je ozbiljno
oštećenje motora. Upozoravajuća
žaruljica za pritisak ulja uključuje
se kada je pritisak ulja prenizak.
Kod normalnog rada upozoravajuća
žaruljica se uključuje kada se kon-
taktna brava okrene u položaj ON i
isključuje se kada se motor
pokrene. Ukoliko upozoravajuća
žaruljica za pritisak ulja ostaje
uključena dok je motor pokrenut,
došlo je do ozbiljnog kvara.
U tom slučaju zaustavite vozilo što
prije, isključite motor i provjerite
razinu ulja. Ako je razina ulja
preniska, dolijte ulje do
odgovarajuće razine i opet pokren-
ite motor. Ukoliko žaruljica ostane
uključena dok je motor pokrenut,
odmah isključite motor. U svakoj
situaciji kada žaruljica pritiska ulja
ostane uključena dok je motor
pokrenut, pregledajte sustav kod
ovlaštenog Kia servisera.
OPREZ
Ako se žaruljica neprestano
uključuje nakon dolijevanja
motornog ulja i prijeđenih otprilike
50 km~100 km nakon zagrijavanja
motora, pregledajte sustav kod
ovlaštenog Kia servisera.
Čak i ako se ova žaruljica ne uključi
nakon pokretanja motora, provjer-
avajte motorno ulje i dolijevajte ga
povremeno.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 85

Dijelovi Vašeg vozila
864
Dijelovi Vašeg vozila

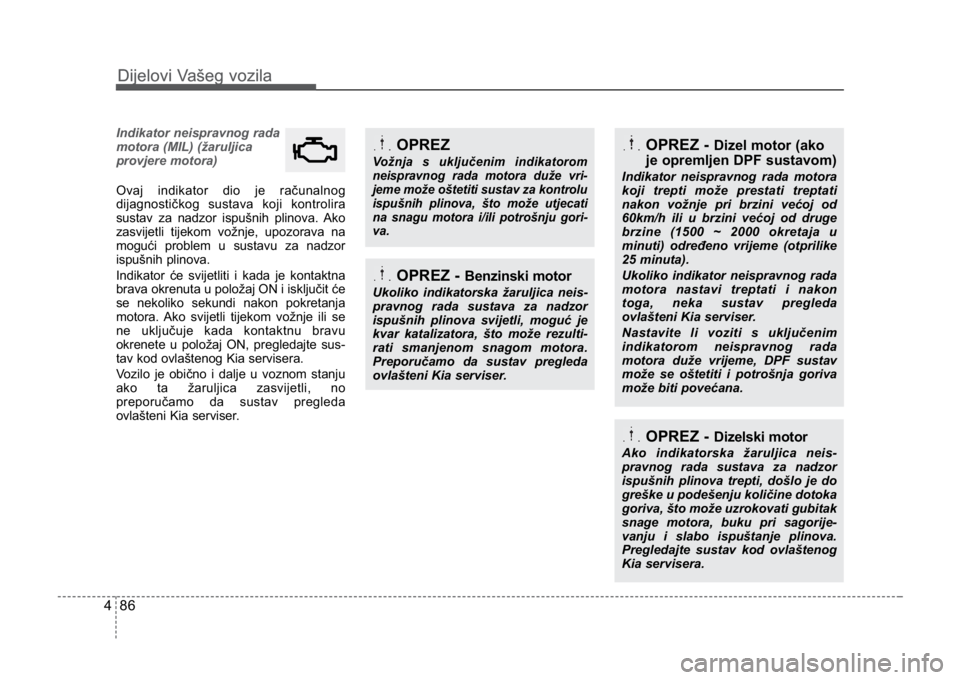

Indikator neispravnog rada
motora (MIL) (žaruljica
provjere motora)
Ovaj indikator dio je računalnog
dijagnostičkog sustava koji kontrolira
sustav za nadzor ispušnih plinova. Ako
zasvijetli tijekom vožnje, upozorava na
mogući problem u sustavu za nadzor
ispušnih plinova.
Indikator će svijetliti i kada je kontaktna
brava okrenuta u položaj ON i isključit će
se nekoliko sekundi nakon pokretanja
motora.

Ako svijetli tijekom vožnje ili se
ne uključuje kada kontaktnu bravu
okrenete u položaj ON, pregledajte sus-
tav kod ovlaštenog Kia servisera.
Vozilo je obično i dalje u voznom stanju
ako ta žaruljica zasvijetli, no
preporučamo da sustav pregleda
ovlašteni Kia serviser.
OPREZ
Vožnja s uključenim indikatorom
neispravnog rada motora duže vri-
jeme može oštetiti sustav za kontrolu
ispušnih plinova, što može utjecati
na snagu motora i/ili potrošnju gori-
va
.
OPREZ - Benzinski motor
Ukoliko indikatorska žaruljica neis-
pravnog rada sustava za nadzor
ispušnih plinova svijetli, moguć je
kvar katalizatora, što može rezulti-
rati smanjenom snagom motora.
Preporučamo da sustav pregleda
ovlašteni Kia serviser.
OPREZ - Dizel motor (ako
je opremljen DPF sustavom)
Indikator neispravnog rada motora
koji trepti može prestati treptati
nakon vožnje pri brzini većoj od
60km/h ili u brzini većoj od druge
brzine (1500 ~ 2000 okretaja u
minuti) određeno vrijeme (otprilike
25 minuta).
Ukoliko indikator neispravnog rada
motora nastavi treptati i nakon
toga, neka sustav pregleda
ovlašteni Kia serviser.
Nastavite li voziti s uključenim
indikatorom neispravnog rada
motora duže vrijeme, DPF sustav
može se oštetiti i potrošnja goriva
može biti povećana.
OPREZ - Dizelski motor
Ako indikatorska žaruljica neis-
pravnog rada sustava za nadzor
ispušnih plinova trepti, došlo je do
greške u podešenju količine dotoka
goriva, što može uzrokovati gubitak
snage motora, buku pri sagorije-
vanju i slabo ispuštanje plinova.
Pregledajte sustav kod ovlaštenog
Kia servisera.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 86

487
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

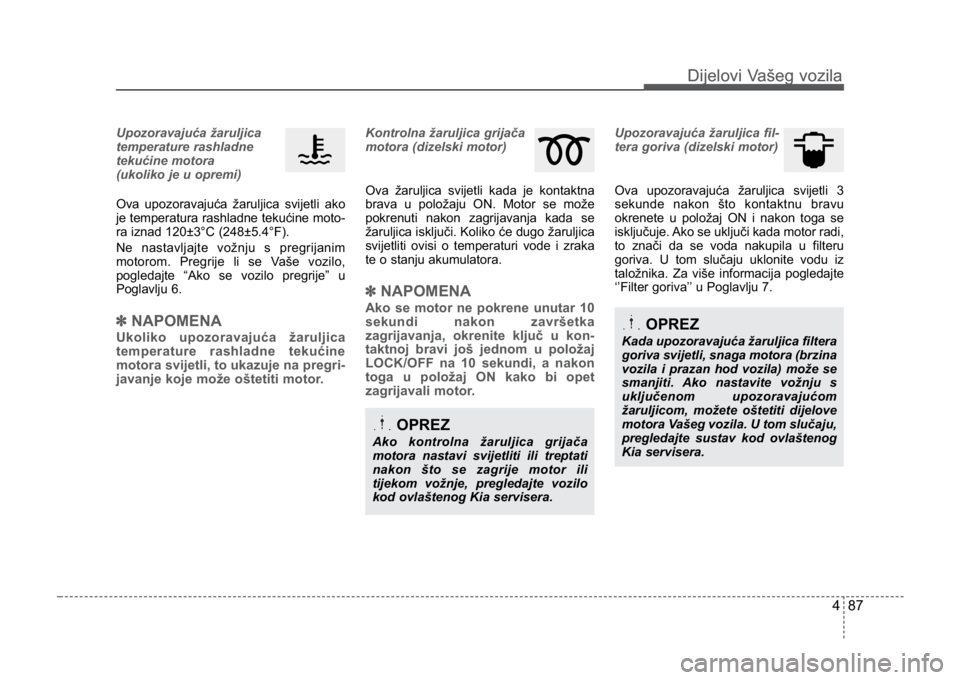

Upozoravajuća žaruljica
temperature rashladne
tekućine motora
(ukoliko je u opremi)
Ova upozoravajuća žaruljica svijetli ako
je temperatura rashladne tekućine moto-
ra iznad 120±3°C (248±5.4°F).
Ne nastavljajte vožnju s pregrijanim
motorom. Pregrije li se Vaše vozilo,
pogledajte “Ako se vozilo pregrije” u
Poglavlju 6.
✽ NAPOMENA
Ukoliko upozoravajuća žaruljica
temperature rashladne tekućine
motora svijetli, to ukazuje na pregri-
javanje koje može oštetiti motor.
Kontrolna žaruljica grijača
motora (dizelski motor)
Ova žaruljica svijetli kada je kontaktna
brava u položaju ON. Motor se može
pokrenuti nakon zagrijavanja kada se
žaruljica isključi. Koliko će dugo žaruljica
svijetliti ovisi o temperaturi vode i zraka
te o stanju akumulatora.
✽NAPOMENA
Ako se motor ne pokrene unutar 10
sekundi nakon završetka
zagrijavanja, okrenite ključ u kon-
taktnoj bravi još jednom u položaj
LOCK/OFF na 10 sekundi, a nakon
toga u položaj ON kako bi opet
zagrijavali motor.
Upozoravajuća žaruljica fil-
tera goriva (dizelski motor)
Ova upozoravajuća žaruljica svijetli 3
sekunde nakon što kontaktnu bravu
okrenete u položaj ON i nakon toga se
isključuje. Ako se uključi kada motor radi,
to znači da se voda nakupila u filteru
goriva. U tom slučaju uklonite vodu iz
taložnika. Za više informacija pogledajte
‘’Filter goriva’

’ u Poglavlju 7.
OPREZ
Ako kontrolna žaruljica grijača
motora nastavi svijetliti ili treptati
nakon što se zagrije motor ili
tijekom vožnje, pregledajte vozilo
kod ovlaštenog Kia servisera.
OPREZ
Kada upozoravajuća žaruljica filtera
goriva svijetli, snaga motora (brzina
vozila i prazan hod vozila) može se
smanjiti. Ako nastavite vožnju s
uključenom upozoravajućom
žaruljicom, možete oštetiti dijelove
motora Vašeg vozila. U tom slučaju,
pregledajte sustav kod ovlaštenog
Kia servisera.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 87

Dijelovi Vašeg vozila
884
UPOZORENJA I INDIKATORI NA LCD ZASLONU (ZASLON PLOČE S INSTRUMENTIMA)
Dijelovi Vašeg vozila

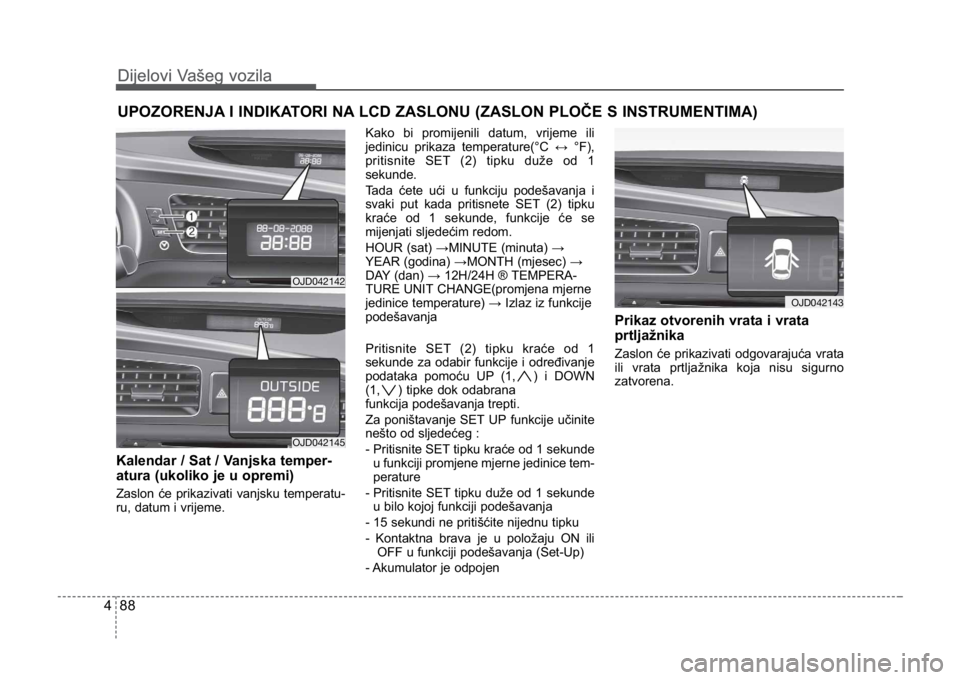

Kalendar / Sat / Vanjska temper-
atura (ukoliko je u opremi)
Zaslon će prikazivati vanjsku temperatu-
ru, datum i vrijeme.Kako bi promijenili datum, vrijeme ili
jedinicu prikaza temperature(°C ↔ °F),
pritisnite SET (2) tipku duže od 1
sekunde.
Tada ćete ući u funkciju podešavanja i
svaki put kada pritisnete SET (2) tipku
kraće od 1 sekunde, funkcije će se
mijenjati sljedećim redom.
HOUR (sat) →MINUTE (minuta) →
YEAR (godina) →MONTH (mjesec) →
DAY (dan) → 12H/24H ® TEMPERA-
TURE UNIT CHANGE(promjena mjerne
jedinice temperature) → Izlaz iz funkcije
podešavanja
Pritisnite SET (2) tipku kraće od 1
sekunde za odabir funkcije i određivanje
podataka pomoću UP (1, ) i DOWN
(1, ) tipke dok odabrana
funkcija podešavanja trepti.
Za poništavanje SET UP funkcije učinite
nešto od sljedećeg :
- Pritisnite SET tipku kraće od 1 sekunde
u funkciji promjene mjerne jedinice tem-
perature
- Pritisnite SET tipku duže od 1 sekunde u bilo kojoj funkciji podešavanja
- 15 sekundi ne pritišćite nijednu tipku
- Kontaktna brava je u položaju ON ili OFF u funkciji podešavanja (Set-Up)
- Akumulator je odpojen
Prikaz otvorenih vrata i vrata
prtljažnika
Zaslon će prikazivati odgovarajuća vrata
ili vrata prtljažnika koja nisu sigurno
zatvorena.
OJD042142
OJD042145
OJD042143
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 88

489
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
TPMS (ukoliko je u opremi)
Zaslon će prikazivati odgovarajuću gumu
u kojoj je prenizak tlak.
Za detalje pogledajte Sustav za nadzor
tlaka u gumama u Poglavlju 6.

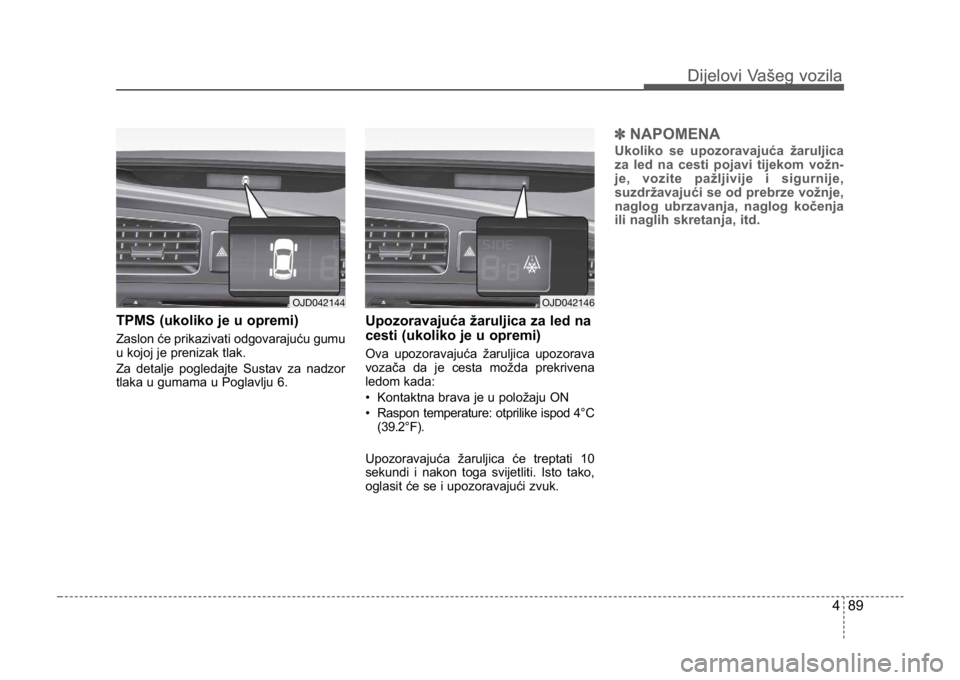

Upozoravajuća žaruljica za led na
cesti (ukoliko je u opremi)
Ova upozoravajuća žaruljica upozorava
vozača da je cesta možda prekrivena
ledom kada:
• Kontaktna brava je u položaju ON
• Raspon temperature: otprilike ispod 4°C(39.2°F).
Upozoravajuća žaruljica će treptati 10
sekundi i nakon toga svijetliti. Isto tako,
oglasit će se i upozoravajući zvuk.
✽ NAPOMENA
Ukoliko se upozoravajuća žaruljica
za led na cesti pojavi tijekom vožn-
je, vozite pažljivije i sigurnije,
suzdržavajući se od prebrze vožnje,
naglog ubrzavanja, naglog kočenja
ili naglih skretanja, itd.
OJD042144OJD042146
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 89

Dijelovi Vašeg vozila
904
Dijelovi Vašeg vozila

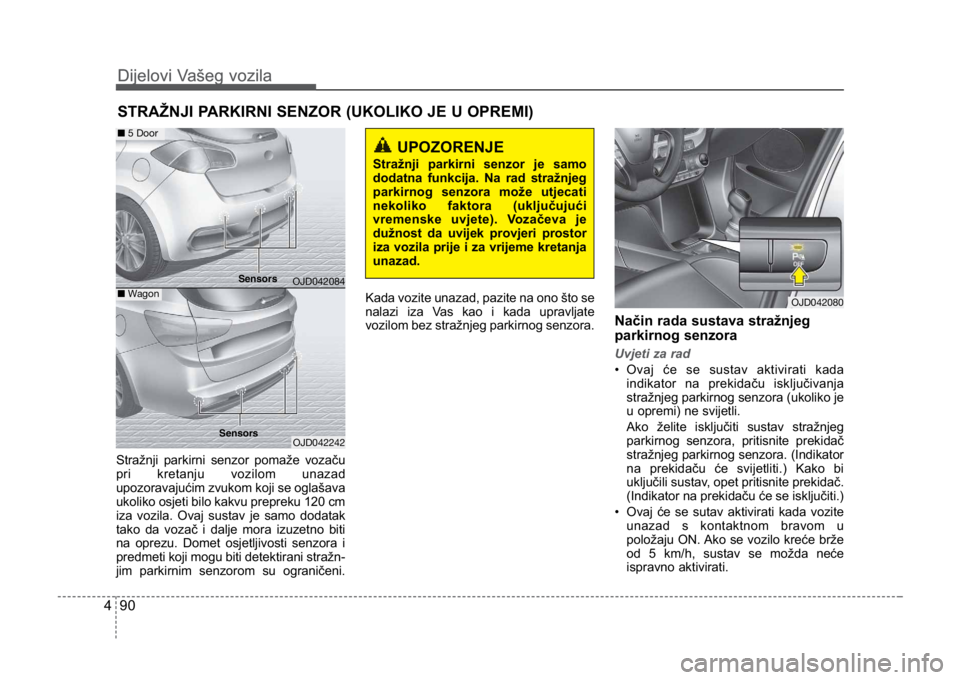

Stražnji parkirni senzor pomaže vozaču
pri kretanju vozilom unazad
upozoravajućim zvukom koji se oglašava
ukoliko osjeti bilo kakvu prepreku 120 cm
iza vozila. Ovaj sustav je samo dodatak
tako da vozač i dalje mora izuzetno biti
na oprezu. Domet osjetljivosti senzora i
predmeti koji mogu biti detektirani stražn-
jim parkirnim senzorom su ograničeni.Kada vozite unazad, pazite na ono što se
nalazi iza Vas kao i kada upravljate
vozilom bez stražnjeg parkirnog senzora.
Način rada sustava stražnjeg
parkirnog senzora
Uvjeti za rad
• Ovaj će se sustav aktivirati kada
indikator na prekidaču isključivanja
stražnjeg parkirnog senzora (ukoliko je
u opremi) ne svijetli.
Ako želite isključiti sustav stražnjeg
parkirnog senzora, pritisnite prekidač
stražnjeg parkirnog senzora. (Indikator
na prekidaču će svijetliti.) Kako bi
uključili sustav , opet pritisnite prekidač.
(Indikator na prekidaču će se isključiti.)
•

Ovaj će se sutav aktivirati kada vozite
unazad s kontaktnom bravom u
položaju ON. Ako se vozilo kreće brže
od 5 km/h, sustav se možda neće
ispravno aktivirati.
STRAŽNJI PARKIRNI SENZOR (UKOLIKO JE U OPREMI)
UPOZORENJE
Stražnji parkirni senzor je samo
dodatna funkcija. Na rad stražnjeg
parkirnog senzora može utjecati
nekoliko faktora (uključujući
vremenske uvjete). Vozačeva je
dužnost da uvijek provjeri prostor
iza vozila prije i za vrijeme kretanja
unazad.
OJD042080
OJD042084
OJD042242
■ 5 Door
■Wagon
Sensors
Sensors
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 90

491
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
• Domet osjetljivosti pri korištenju susta-va stražnjeg parkirnog senzora je otpri-
like 120 cm.
• Kada senzor osjeti više od dva objekta istovremeno, prvo će prepoznati
najbliži objekt. Vrste upozoravajućih zvukova
• Kada je objekt 120 cm do 61 cm udaljen
od stražnjeg odbojnika, zvučni signal se
oglašava u razmacima.
• Kada je objekt 60 cm do 31 cm udaljen
od stražnjeg odbojnika, zvučni signal se
oglašava u manjim razmacima.
•

Kada je objekt unutar 30 cm od
stražnjeg odbojnika, zvučni signal se

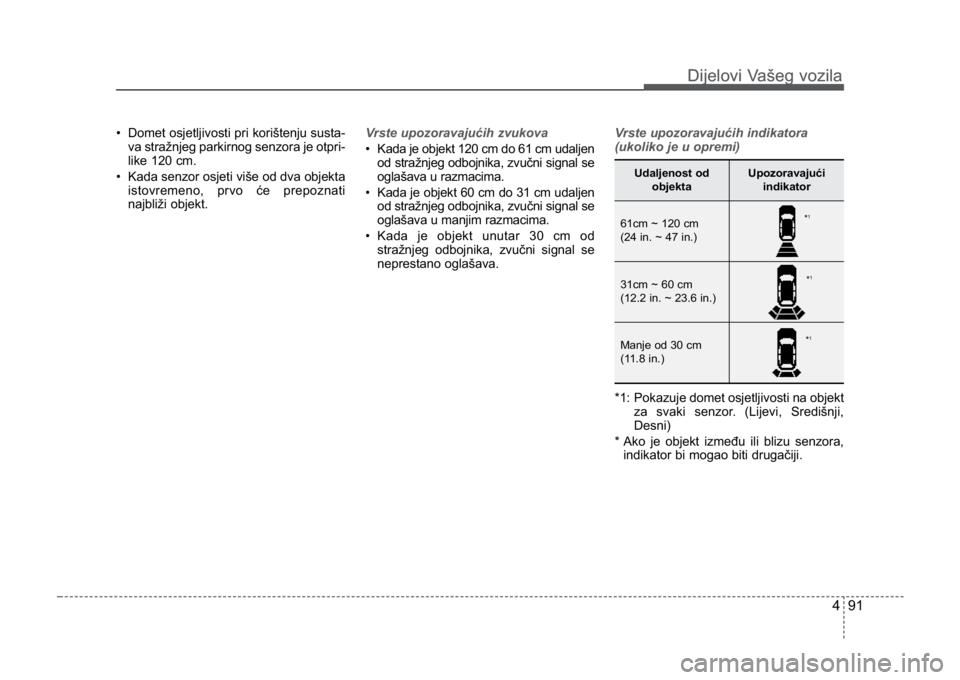

neprestano oglašava. Vrste upozoravajućih indikatora
(ukoliko je u opremi)
*1: Pokazuje domet osjetljivosti na objekt
za svaki senzor . (Lijevi, Središnji,
Desni)
*

Ako je objekt između ili blizu senzora,
indikator bi mogao biti drugačiji.
Udaljenost od
objektaUpozoravajućiindikator
61cm ~ 120 cm
(24 in. ~ 47 in.)
31cm ~ 60 cm
(12.2 in. ~ 23.6 in.)
Manje od 30 cm
(11.8 in.)
*1
*1
*1
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 91

Dijelovi Vašeg vozila
924
Dijelovi Vašeg vozila
Nepovoljni uvjeti za rad stražnjeg
parkirnog senzora
Moguće je da stražnji parkirni senzor
ne radi ispravno u sljedećim uvjetima:
1. Vlaga se zamrznula na senzoru.(Senzor će normalno raditi kada se
očisti.)
2. Na senzoru se nalazi snijeg ili voda, ili je poklopac senzora blokiran. (Senzor
će normalno raditi nakon uklanjanja
snijega, vode ili predmeta koji ga je
blokirao.)
3. Vozite po neravnoj površini (nepopločene ceste, šljunak, pijesak,
rupe, uzbrdice i nizbrdice).
4. Objekti koji proizvode iznimnu buku (zvučni signali vozila, glasni motori
motocikala ili kočnice kamiona) nalaze
se u dometu senzora.
5. Iznimno jako pada kiša.
6. Bežični prijenosnici ili mobilni uređaji su u dometu senzora.
7. Priključena je prikolica. Domet detektiranja može se smanjiti
kada:
1. Senzor je prekriven snijegom ili
vodom. (Nakon uklanjanja, uobičajeni
domet detektiranja će se vratiti.)
2. Vanjska je temperatura iznimno visoka ili iznimno niska.
Moguće je da senzor ne prepozna
sljedeće objekte:
1. Oštre ili tanke predmete, kao što su uže, lanac ili mali stupići.
2. Objekte koji mogu apsorbirati frekvenciju senzora, kao što su
odjeća, spužvasti materijali ili snijeg.
3. Objekte niže od 1 m i uže od 14 cm koji se ne mogu detektirati.
Mjere opreza stražnjeg parkirnog
senzora
• Ovisno o brzini i obliku objekata kojedetektira, postoji mogućnost da se
zvuk stražnjeg parkirnog senzora ne
oglašava isprekidano.
• Moguće je da stražnji parkirni senzor ne radi ispravno ako promijenite visinu
ili oštetite stražnji odbojnik ili instalaciju
senzora. Svi naknadno postavljeni
dodaci ili oprema mogu ometati rad
senzora.
• Postoji mogućnost da senzor ne pre- pozna objekte udaljene manje od 30
cm od senzora, ili da osjeti neispravnu
udaljenost. Budite na oprezu.
• Kada je senzor zamrznut ili prekriven snijegom, blatom ili vodom, moguće je
da neće raditi sve dok ga ne očistite
mekanom tkaninom.
• Ne pritišćite, ne grebite i ne udarajte senzor kako ga ne biste oštetili.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 92
