2014 KIA CEED SPORTWAGON Owners Manual

45
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
motora se automatski uključuje. Bez
ispravnog ključa za pokretanje Vašeg
vozila motor se neće pokrenuti.
Vozila sa sustavom pametnog ključa
Svaki put kada prekidač za
pokretanje/zaustavljanje motora stavite u
položaj ON, sustav elektroničke blokade
motora provjerava i potvrđuje ispravnost
ključa.
Ukoliko je ključ ispravan, motor će se
pokrenuti.
Ukoliko je ključ neispravan, motor se
neće pokrenuti.
Deaktiviranje sustava elektroničke
blokade motora
Prekidač za pokretanje/zaustavljanje
motora stavite u položaj ON.
Aktiviranje sustava elektroničke
blokade motora
Prekidač za pokretanje/zaustavljanje
motora stavite u položaj OFF. Sustav
elektroničke blokade motora aktivira se
automatski. Bez ispravnog pametnog
ključa za V

aše vozilo motor se neće
pokrenuti.
✽ NAPOMENA
Kada pokrećete motor, ne držite dva
ključa u međusobnoj blizini jer
motor se možda neće pokrenuti ili
će se zaustaviti odmah nakon
pokretanja. Držite ključeve odvojen-
ima kako bi izbjegli probleme s
pokretanjem motora.
✽NAPOMENA
Ukoliko izgubite svoje ili trebate
dodatne ključeve, posavjetujte se s
ovlaštenim Kia serviserom.
OPREZ
Transponder koji se nalazi u Vašem
ključu vrlo je važan dio sustava
elektroničke blokade motora.
Napravljen je kako bi radio godina-
ma, no ipak pazite kako njime ruku-
jete i izbjegavajte dodir s vlagom i
statičkim elektricitetom kako bi
spriječili kvarove na sustavu.
OPREZ
Ne mijenjajte i ne prilagođavajte
sustav elektroničke blokade motora
jer to može uzrokovati neispravnost
sustava. Sve promjene treba obaviti
isključivo ovlašteni Kia serviser.
Šteta uzrokovana nestručnom
promjenom ili prilagođavanjem
sustava elektroničke blokade moto-
ra nije pokrivena jamstvom.
UPOZORENJE
Kako biste spriječili krađu Vašeg
vozila, ne ostavljajte rezervne
ključeve u blizini Vašeg vozila. Vaša
lozinka za elektroničku blokadu
motora jedinstvena je i treba biti
čuvana u tajnosti. Ne ostavljajte taj
broj u blizini vozila.
OPREZ
Ne stavljajte metalne privjeske blizu
kontaktne brave.
Metalni privjesci mogu omesti
signal transpondera i spriječiti
pokretanje motora.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 5

Dijelovi Vašeg vozila
64
Dijelovi Vašeg vozila
Upotreba sustava daljinskog
otključavanja
Tip A
• Za otklapanje ključa, pritisnite gumb zaotpuštanje i ključ će se automatski
otklopiti.
• Za sklapanje ključa, ručno ga preklop- ite dok je pritsnut gumb za otpuštanje. Tip B
• Za uklanjanje mehaničkog ključa, pri-
tisnite i držite gumb za otpuštanje te
uklonite mehanički ključ.
• Za ponovo postavljanje mehaničkog ključa, umetnite ključ u utor i gurnite ga
sve dok ne čujete klik.
Zaključavanje (1)
1. Zatvorite sva vrata.
2. Pritisnite gumb za zaključavanje.
DALJINSKO OTKLJUČAVANJE (UKOLIKO JE U OPREMI)
OJD042002
■Tip BOAM049096L
■Tip AOPREZ
Ne sklapajte ključ bez držanja
gumba za otpuštanje pritisnutim.
To može oštetiti ključ.
OJD042001
■Tip B OXM049003
■Tip A
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 6

47
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
3. Sva četiri pokazivača smjera kretanjazasvijetlit će jednom kako bi pokazali
da su sva vrata zaključana (poklopac
motora i vrata prtljažnika moraju biti
zatvoreni). Isto tako, vanjsko osvrtno
ogledalo automatski će se preklopiti
ako je prekidač za preklapanje van-
jskog osvrtnog ogledala (Tip B) u
AUTO položaju (ukoliko je u opremi).
✽NAPOMENA
Vrata se neće zaključati ako se bilo
koja od vrata otvore.
Otključavanje (2)
1. Pritisnite gumb za otključavanje.
2. Sva četiri pokazivača smjera kretanja
zasvijetlit će dva puta kako bi pokazali
da su sva vrata otključana. Isto tako,
vanjsko osvrtno ogledalo automatski
će se otklopiti ako je prekidač za
preklapanje vanjskog osvrtnog
ogledala (T

ip B) u AUTO položaju
(ukoliko je u opremi).
✽ NAPOMENA
Nakon otključavanja svih vrata,
ukoliko se nijedna vrata ne otvore
unutar 30 sekundi, vrata će se
zaključati i vanjsko osvrtno
ogledalo će se otklopiti ako je
prekidač za preklapanje vanjskog
osvrtnog ogledala (Tip B) u AUTO
položaju (ukoliko je u opremi).
Otključavanje vrata prtljažnika (3)
1. Pritisnite gumb za otključavanje vrata
prtljažnika duže od 1 sekunde.
2. Sva četiri pokazivača smjera kretanja
zasvijetlit će dva puta kako bi pokaza-
li da su vrata prtljažnika otključana.
✽NAPOMENA
• Nakon otključavanja vrata prtl-
jažnika, ukoliko ih ne otvorite
unutar 30 sekundi, automatski će
se zaključati.
• Kada otvorite i zatim zatvorite vrata prtljažnika, automatski će se
zaključati.
• Riječ "HOLD" napisana je na gumbu kako bi Vas podsjetila da
gumb morate pritisnuti i držati pri-
tisnutim.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 7

Dijelovi Vašeg vozila
84
Dijelovi Vašeg vozila
Mjere opreza pri rukovanju
daljinskim upravljačem
✽NAPOMENA
Daljinski upravljač neće raditi u
sljedećim situacijama:
• Ključ za pokretanje se nalazi u
kontaktnoj bravi.
• Udaljeni ste više od 10 m od vozi- la.
• Baterija u daljinskom upravljaču je slaba.
• Druga vozila ili objekti blokiraju signal.
• Temperatura je vrlo niska.
• Daljinski upravljač je u blizini odašiljača, primjerice radijske
postaje ili aerodroma, koji može
ometati njegov normalan rad.
Ukoliko daljinski upravljač ne radi
ispravno, otvorite i zatvorite vrata
ključem za pokretanje. Ukoliko
imate problema s daljinskim
upravljačem, kontaktirajte
ovlaštenog Kia servisera. (nastavlja se)(nastavak)
• Ako je daljinski upravljač u
neposrednoj blizini Vašeg
mobilnog telefona ili pametnog
telefona, njihov normalan rad
mogao bi blokirati signal iz
daljinskog upravljača. To je oso-
bito važno kada je telefon aktivan
(pozivanje, primanje poziva, slan-
je poruka, i/ili slanje/primanje
elektroničke pošte). Izbjegavajte
stavljanje daljinskog upravljača i
Vašeg mobilnog telefona ili
pametnog telefona u isti džep
hlača ili jakne i održavajte
odgovarajuću udaljenost između
ta dva uređaja.
OPREZ
Promjene ili preinake koje strana
odgovorna za sukladnost nije
izričito odobrila mogu poništiti
korisnikovu ovlaštenost za upotre-
bu opreme. Ako sustav ulaska u
vozilo bez ključa ne radi zbog prom-
jena ili preinaka koje strana
odgovorna za sukladnost nije
izričito odobrila, popravak neće
pokrivati garancija proizvođača.
OPREZ
Držite daljinski upravljač dalje od
vode ili bilo kakve tekućine. Ukoliko
se sustav daljinskog otključavanja
pokvari zbog izlaganja vodi ili
tekućinama, jamstvo neće vrijediti.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 8

49
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Zamjena baterije
Baterija bi trebala trajati nekoliko godina,
no ukoliko daljinski upravljač ili pametni
ključ ne rade ispravno, pokušajte zami-
jeniti bateriju novom. Ako niste sigurni
kako koristiti ili zamijeniti bateriju, kon-
taktirajte ovlaštenog Kia servisera.Tip A
1. Umetnite tanak predmet u prorez ioprezno uklonite poklopac (1).
2. Zamijenite bateriju novom (CR2032).
Prilikom zamjene pripazite da “+”
oznaka bude okrenuta prema gore,
kako je prikazano na slici.
3. V

ratite stražnji poklopac. Tip B
1. Umetnite tanak predmet u prorez i
oprezno uklonite poklopac.
OJD042003OED039003A
■Tip A■Tip B
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 9

Dijelovi Vašeg vozila
104

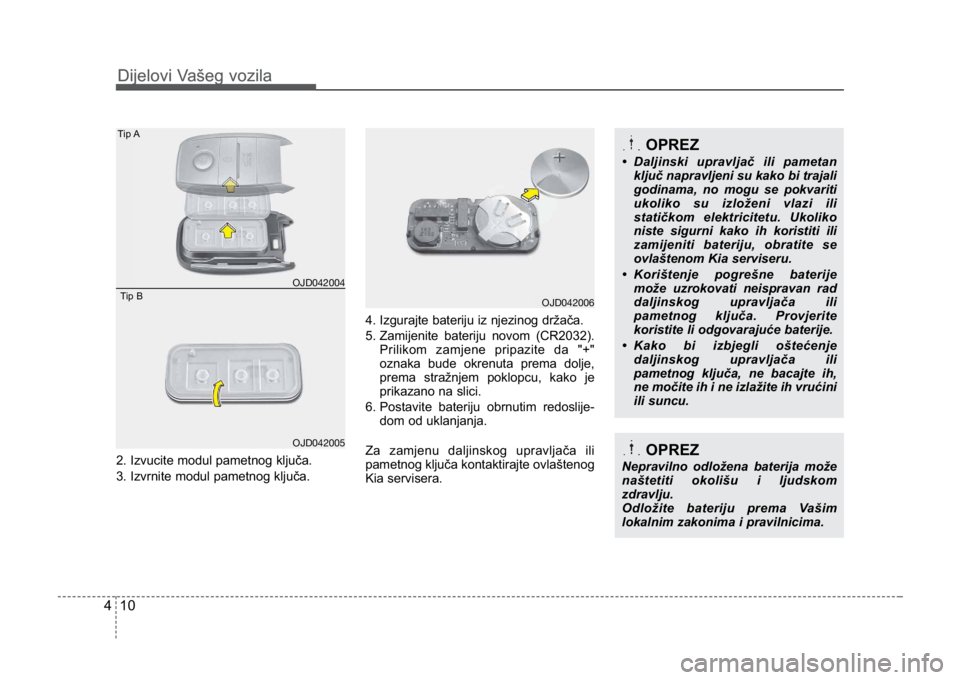

2. Izvucite modul pametnog ključa.
3. Izvrnite modul pametnog ključa.4. Izgurajte bateriju iz njezinog držača.
5. Zamijenite bateriju novom (CR2032).
Prilikom zamjene pripazite da "+"
oznaka bude okrenuta prema dolje,
prema stražnjem poklopcu, kako je
prikazano na slici.
6. Postavite bateriju obrnutim redoslije- dom od uklanjanja.
Za zamjenu daljinskog upravljača ili
pametnog ključa kontaktirajte ovlaštenog
Kia servisera.
Dijelovi Vašeg vozila
OPREZ
• Daljinski upravljač ili pametan ključ napravljeni su kako bi trajali
godinama, no mogu se pokvariti
ukoliko su izloženi vlazi ili
statičkom elektricitetu. Ukoliko
niste sigurni kako ih koristiti ili
zamijeniti bateriju, obratite se
ovlaštenom Kia serviseru.
• Korištenje pogrešne baterije može uzrokovati neispravan rad
daljinskog upravljača ili
pametnog ključa. Provjerite
koristite li odgovarajuće baterije.
• Kako bi izbjegli oštećenje daljinskog upravljača ili
pametnog ključa, ne bacajte ih,
ne močite ih i ne izlažite ih vrućini
ili suncu.
OPREZ
Nepravilno odložena baterija može
naštetiti okolišu i ljudskom
zdravlju.
Odložite bateriju prema Vašim
lokalnim zakonima i pravilnicima.
Tip B OJD042004
Tip A
OJD042005
OJD042006
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 10

411
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
PAMETAN KLJUČ (UKOLIKO JE U OPREMI)
Upravljanje pametnim ključem
1. Zaključavanje vrata
2. Otključavanje vrata
3. Otključavanje vrata prtljažnika
Pomoću pametnog ključa možete
zaključati ili otključati vrata i vrata
prtljažnika, pa čak i pokrenuti motor bez
umetanja ključa.
Funkcije gumbi na pametnom ključu
slične su onih na daljinskom upravljaču.
Pogledajte “Daljinsko otključavanje” u
ovom poglavlju.Noseći pametni ključ, možete zaključati i
otključati vrata vozila i vrata prtljažnika.
Isto tako, možete pokrenuti motor.
Proučite sljedeće za detaljnije upute. Zaključavanje
1. Uzmite pametni ključ.
2.
Zatvorite sva vrata.
3

. Pritisnite gumb na vanjskoj ručici vrata.
4. Sva četiri pokazivača smjera kretanja zasvijetlit će jednom (poklopac motora
i vrata prtljažnika moraju biti
zatvoreni). Isto tako, vanjsko osvrtno
ogledalo automatski će se preklopiti
ukoliko je prekidač za preklapanje
vanjskog osvrtnog ogledala (Tip B) u
položaju AUTO (ukoliko je u opremi).
5. Provjerite jesu li vrata zaključana povlačenjem vanjske ručice vrata.
✽NAPOMENA
• Gumb će raditi samo kada je
pametni ključ unutar 0.7 m od
vanjske ručice vozila.
• Čak i ako pritisnete gumb na vanjskoj ručici vrata, vrata se
neće zaključati i zvučni signal će
se oglašavati 3 sekunde u slučaju
sljedećeg:- Pametan ključ je u vozilu.
- Engine start/stop prekidač za pokretanje/zaustavljanje motora
je u ACC ili ON položaju.
- Bilo koja od vrata osim vrata prtljažnika su otvorena.
OJD042001OJD042008
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 11

Dijelovi Vašeg vozila
124
Dijelovi Vašeg vozila
Otključavanje
1. Uzmite pametni ključ.
2.

Pritisnite gumb na vanjskoj ručici
prednjih vrata.
3. Sva vrata će se otključati i sva četiri pokazivača smjera kretanja zasvijetlit
će dva puta. Isto tako, vanjsko će se
osvrtno ogledalo automatski preklopiti
ukoliko je prekidač za preklapanje van-
jskog osvrtnog ogledala (Tip B) u
položaju AUTO (ukoliko je u opremi).
✽ NAPOMENA
• Gumb će raditi samo kada je
pametni ključ unutar 0.7 m od
vanjske ručice vozila.
• Kada se pametni ključ prepozna unutar 0.7 m od vanjske ručice
prednjih vrata, i drugi mogu
otvoriti vrata.
• Nakon otključavanja svih vrata, vrata će se zaključati, a vanjsko
osvrtno ogledalo otklopiti ukoliko
je prekidač za preklapanje van-
jskog osvrtnog ogledala (Tip B) u
položaju AUTO, osim ako ne
otvorite vrata unutar 30 sekundi.
Otključavanje vrata prtljažnika
1. Uzmite pametni ključ.
2.

Pritisnite prekidač na ručici vrata
prtljažnika.
3. Vrata prtljažnika će se otključati.
✽ NAPOMENA
• Kada vrata prtljažnika otvorite, a
zatim zatvorite, automatski će se
zaključati.
• Gumb će raditi samo kada je pametni ključ unutar 0.7 m od
ručice vrata prtljažnika.
Mjere opreza pri rukovanju
pametnim ključem
✽ NAPOMENA
• Ako izgubite pametni ključ, nećete
moći pokrenuti motor. Ako je
potrebno odvucite vozilo i kontak-
tirajte ovlaštenog Kia servisera.
• Po vozilu mogu biti registrirana najviše 2 pametna ključa. Ukoliko
izgubite pametni ključ, kontaktira-
jte ovlaštenog Kia servisera.
• Pametan ključ neće raditi u sljedećim slučajevima:
- Pametan ključ je u blizini radioodašiljača kao što je radio stani-
ca ili aerodrom koji mogu
ometati normalan rad pametnog
ključa.
- Pametan ključ je u blizini dvosm- jernog mobilnog radio sustava ili
mobilnog telefona.
- Pametan ključ nekog drugog vozila se upotrebljava u blizini
Vašeg vozila.
OJD042016
OJD042241
■ 5 Door
■Wagon
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 12
