2014 KIA CEED SPORTWAGON Owners Manual

445
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Električno preklapanje
Vanjsko osvrtno ogledalo može se
preklopiti pritiskom na prekidač kako je
dolje navedeno.
Gore (1): Ogledalo će se otklopiti.
Dolje (2) : Ogledalo će se preklopiti.
Sredina (AUTO, 3) :
Ogledalo će se automatski preklopiti ili
otklopiti na sljedeći način:
• Bez sustava pametnog ključa - Ogledalo će se preklopiti ili otklopitikada se vrata zaključaju ili otključaju
pomoću daljinskog upravljača. • Sa sustavom pametnog ključa
- Ogledalo će se preklopiti ili otklopitikada se vrata zaključaju ili otključaju
pomoću pametnog ključa.
- Ogledalo će se preklopiti ili otklopiti kada se vrata zaključaju ili otključaju
pomoću gumba na vanjskoj ručici
vrata.
- Ogledalo će se otklopiti kada priđete vozilu (sva vrata su zatvorena i
zaključana) kada imate pametni ključ
uz sebe.
OJD042035
OPREZ
Kod električnog preklapanja van-
jskih osvrtnih ogledala ne preklapa-
jte ogledala rukom kako ne biste
uzrokovali kvar na motoru.
OPREZ
Električno preklapanje vanjskih
osvrtnih ogledala radi i kada je kon-
taktna brava u položaju OFF. No,
kako bi izbjegli nepotrebno pražn-
jenje akumulatora, ne podešavajte
ogledala duže nego je to potrebno
kada motor nije pokrenut.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 45

Dijelovi Vašeg vozila
464
Dijelovi Vašeg vozila

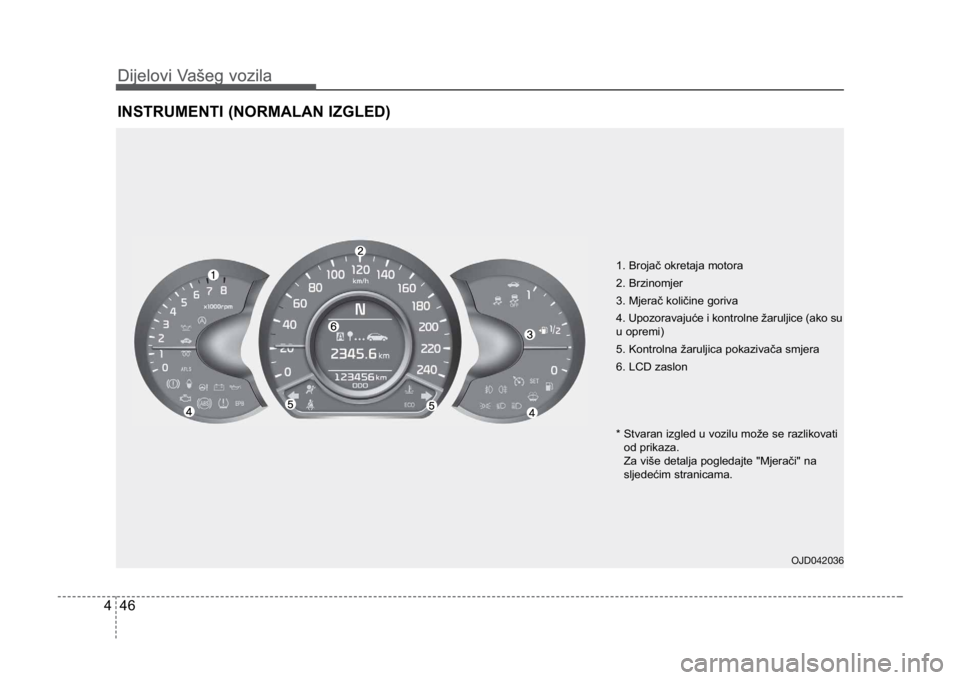

INSTRUMENTI (NORMALAN IZGLED)
1. Brojač okretaja motora
2. Brzinomjer
3. Mjerač količine goriva
4. Upozoravajuće i kontrolne žaruljice (ako su
u opremi)
5. Kontrolna žaruljica pokazivača smjera
6. LCD zaslon
OJD042036
* Stvaran izgled u vozilu može se razlikovatiod prikaza.
Za više detalja pogledajte "Mjerači" na
sljedećim stranicama.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 46

447
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
OPREZ
Ne vozite se s brojem okretaja u
CRVENOM PODRUČJU. To može
uzrokovati teška oštećenja motora.
Osvjetljenje ploče s
instrumentima
Intenzitet osvjetljenja ploče s
instrumentima može se podesiti na
sljedeći način:
• Stavljanjem kontaktne brave u položajON
• Pritiskom na gornji ili donji dio prekidača
Intenzitet osvjetljenja prikazuje se na
LCD zaslonu ploče s instrumentima.
Mjerači
Mjerač brzine
Mjerač brzine prikazuje brzinu kretanja
vozila.
Mjerač brzine prikazuje brzinu u kilo-
metrima na sat i/ili u miljama na sat. Brojač okretaja motora
Brojač okretaja motora prikazuje prib-
ližan broj okretaja motora u minuti (rpm).
Koristite brojač okretaja motora kako bi
odabrali pravi trenutak za promjenu
brzine te kako biste izbjegli trzaje i/ili rad
motora s prevelikim brojem okretaja.
OJD042047OJD042044/OJD042045OJD042040Dizelski motor
Benzinski motor
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 47

Dijelovi Vašeg vozila
484
Dijelovi Vašeg vozila
Mjerač količine goriva
Mjerač količine goriva pokazuje približnu
količinu goriva u spremniku za gorivo.
✽NAPOMENA
• Zapremina spremnika za gorivo
prikazana je u Poglavlju 8.
• Mjerač količine goriva ima upozoravajuću žaruljicu za
rezervnu količinu goriva koja se
uključuje kada je spremnik gotovo
prazan.
• Na uzbrdicama i nizbrdicama te u zavojima mjerač količine goriva u
spremniku može varirati, ili se
upozoravajuća žaruljica za
rezervnu količinu goriva može
uključiti ranije nego obično zbog
kretanja goriva u spremniku.
Indikator položaja ručice ručnog
mjenjača (ukoliko je u opremi)
Ovaj Vas indikator obavještava u koju
brzinu trebate prebaciti tijekom vožnje
kako bi uštedili gorivo.
Na primjer
: Pokazuje da je poželjno prebaciti uvišu, treću brzinu (ručica mjenjača
trenutno je u drugoj ili prvoj brzini).
: Pokazuje da je poželjno prebaciti u nižu, treću brzinu (ručica mjenjača
trenutno je u četvrtoj ili petoj brzini).
Indikator možete isključiti. Pogledajte
“User settings (Podešenja korisnika)” u
ovom poglavlju.
UPOZORENJE- Mjerač
količine goriva
Ostanak bez goriva može izložiti
opasnosti osobe u vozilu.
Zaustavite se i dolijte gorivo što je
prije moguće nakon što se
upozoravajuća žaruljica za
rezervnu količinu goriva uključi ili
nakon što se mjerač količine goriva
približi razini “0 (Empty)” (prazno).
OPREZ
Izbjegavajte vožnju s vrlo malom
razinom goriva. Ostanak bez goriva
može uzrokovati zakazivanje moto-
ra i oštetiti ga.
OJD042046OJD042231/OJD042232
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 48

449
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Indikator položaja ručice
automatskog mjenjača (ukoliko je
u opremi)
Indikator prikazuje u kojem položaju se
nalazi ručica automatskog mjenjača.
Indikator rada prijenosa s
dvostrukom spojkom (DS način
rada) (ukoliko je u opremi)
Indikator pokazuje koja je ručica prijenosa
s dvostrukom spojkom odabrana.
U DS načinu rada, “SPORTS” indikator
prikazuje se na ploči. Za detaljnije
informacije o DS načinu rada, pogledajte
Poglavlje 5.
OJD042233OJD042234
* DCT : Prijenos s dvostrukom spojkom
OPREZ - DCT
• Kada se pojavi problem sa sus-tavom prijenosa, indikator
mjenjača će treptati. Zbog Vaše
sigurnosti, preporučamo da se
obratite ovlaštenom Kia serviseru
kako bi provjerio sustav.
• Kada se spojka pregrije, djeluje zaštitni način rada. Prema
zaštitnom načinu rada, indikator
mjenjača trepti te se čuje zvuk
upozorenja koji se oglašava tri
puta. Za to vrijeme, na LCD
zaslonu se prikazuje upozorenje
o zaštitnom načinu rada. Pod tim
okolnostima vožnja možda neće
biti smirena i laka. Ukoliko zane-
marite ovo upozorenje, uvjeti
vožnje će se pogoršati a sustav
će možda imati poteškoća. Kako
bi vratili normalne uvjete vožnje,
pritisnite papučicu kočnice i
zaustavite vozilo na nekoliko min-
uta prije nastavka vožnje.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:26 Page 49

Dijelovi Vašeg vozila
504
Dijelovi Vašeg vozila
Indikator ograničenja brzine
(ukoliko je u opremi)
Indikator svijetli kada je sustav
ograničenja brzine uključenpomicanjem
ručice na upravljaču prema gore.
Indikator se isključuje kada ponovo
povučete ručicu prema gore kako bi
isključili sustav.
Ukoliko postoji problem sa sustavom
ograničenja brzine, indikator “---” će
treptati. U tom slučaju, pregledajte sustav kod
ovlaštenog Kia servisera.
Za više detalja pogledajte “Sustav za
kontrolu ograničenja brzine” u Poglavlju
5.
Indikator sustava ograničenja brzine svi-
jetli na LCD zaslonu.
Odometar (km ili mi.)
Odometar pokazuje ukupnu udaljenost
koju je vozilo prešlo.
Odometar će Vam također koristiti za
određivanje vremena redovnog
održavanja.
OJD052031OJD042051
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 50

451
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Putno računalo
Putno računalo je informacijski sustav za
vozača koji kontrolira mikrokompjutor te
na kojem su prikazane informacije
vezane uz vožnju kada je kontaktna
brava u položaju ON. Sve pohranjene
informacije (osim odometra, udaljenosti
do dolijevanja goriva i trenutne potrošnje
goriva) resetiraju se ako se akumulator
odspoji.Pritisnite ▲ ili \b tipku kraće od 1
sekunde za odabir bilo koje od sljedećih
funkcija:
Mjerač puta (km ili mi.)
Ova funkcija prikazuje prijeđenu udal-
jenost zasebnih putovanja od posljed-
njeg poništavanja prikaza.
Mjerač bilježi od 0.0 do 9999.9 km (0.0
do 9999.9 milja).
Pritisnete li tipku duže od 1 sekunde,
prikaz mjerača puta poništit će se na
nulu (0.0).
Mjerač puta B
Trenutna potrošnja goriva*
Mjerač puta A
Udaljenost do dolijevanja goriva*
Prosječna potrošnja goriva*
Mjerač temperature rashladne tekućine
* : ukoliko je u opremi
Utrošeno vrijeme*
Prosječna brzina*
↔↔
↔↔↔↔↔↔
Servisiranje*
↔
User setting(Podešenje korisnika)*
↔
OJD042050OJD042052
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 51

Dijelovi Vašeg vozila
524
Dijelovi Vašeg vozila
Udaljenost do dolijevanja goriva (km
ili mi.)
Ova funkcija prikazuje približnu
udaljenost koju vozilo može prijeći s pre-
ostalim gorivom. Kada je preostala udal-
jenost manja od 50 km (30 milja),
prikazat će se “---”.
Mjerač bilježi od 50 do 999 km (30 do
999 milja).Prosječna potrošnja goriva (ukoliko
je u opremi) (L/100 km ili MPG)
Ovaj način rada izračunava prosječnu
potrošnju goriva od ukupno potrošene
količine goriva i udaljenosti prijeđene od
posljednjeg resetiranja prosječne
potrošnje goriva. Ukupna količina
potrošenog goriva izračunava se
pomoću unesene potrošnje goriva. Za
točan izračun, vozite više od 50 m (0.03
milja).
Kako bi vratili prikaz prosječne potrošnje
goriva na nulu (--.-), učinite sljedeće;• Kada je “A
VG Fuel Economy”
(prosječna potrošnja goriva) u
“User Setting” podešenju korisnika
u “Auto Reset” načinu rada
Ukoliko brzina vozila premaši 1 km/h
nakon dolijevanja više od 6 lgoriva,
prosječna potrošnja goriva resetirat će
se na nulu (---).
• Kada je “A
VG Fuel Economy”
(prosječna potrošnja goriva) u
“User Setting” podešenju korisnika
u “Manual Reset” načinu rada
Pritisnete li tipku duže od 1 sekunde
kada se prikazuje prosječna potrošnja
goriva, prikaz će se poništiti na nulu (---).
OJD042053OJD042054
