Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Trenutna potrošnja goriva (ukoliko je
u opremi)
(L/100 km ili MPG)
Ova funkcija izračunava trenutnu
potrošnju goriva tijekom posljednjih neko-
liko sekundi.
✽NAPOMENA
• Ukoliko se vozilo ne nalazi na
ravnoj podlozi ili ako je
akumulator isključivan i
uključivan, funkcija prikaza udal-
jenosti do dolijevanja goriva
možda neće ispravno raditi.
Putno računalo možda neće zabil-
ježiti gorivo koje dolijete ukoliko
je u vozilo uliveno manje od 6
litara goriva.
• Potrošnja goriva i udaljenost do dolijevanja mogu znatno varirati
zbog uvjeta vožnje, vozačkih navi-
ka i stanja u kojem se vozilo
nalazi.
• Udaljenost do dolijevanja je proc- jena dostupne udaljenosti vožnje.
Ova vrijednost može se razlikovati
od stvarne udaljenosti vožnje.
Prosječna brzina vozila (km/h ili
MPH)
Ovaj način rada izračunava prosječnu
brzinu kretanja vozila od posljednjeg
resetiranja prikaza.
Prikaz prosječne brzine kretanja
prikazuje se dok je motor pokrenut, čak i
ako se vozilo ne kreće.
Pritisnete li tipku duže od 1 sekunde
kada se prikazuje prosječna brzina
vozila, prikaz će se poništiti na nulu (---).
OJD042055OJD042056
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 53

Dijelovi Vašeg vozila
544
Dijelovi Vašeg vozila
Utrošeno vrijeme
Ovaj način rada prikazuje ukupno vri-
jeme putovanja od posljednjeg
resetiranja prikaza.
Čak i kada vozilo nije u pokretu, utrošeno
vrijeme se prikazuje i teče sve dok je
pokrenut motor.
Mjerač prikazuje vrijeme od 0:00~99:59.
Pritisnete li

tipku duže od 1 sekunde
kada se prikazuje vrijeme vožnje, prikaz
će se resetirati na nulu (0:00). Mjerač temperature rashladne
tekućine motora
Ovaj mjerač pokazuje temperaturu
rashladne tekućine motora kada je kon-
taktna brava u položaju ON.
Ne vozite s pregrijanim motorom.
Ako se
V
aše vozilo pregrije, potražite naslov
“Ako se motor pregrije” u Poglavlju 6.
OPREZ
Ako se pokazivač mjerača pomakne
iznad normalnog područja prema
oznaci“130°C”, to ukazuje na pre-
grijavanje koje može oštetiti motor.
UPOZORENJE
Nikada ne uklanjajte čep spremnika
rashladne tekućine motora dok je
motor vruć. Rashladna tekućina
motora je pod pritiskom i mogla bi
uzrokovati teške opekline. Čekajte
da se motor ohladi prije dolijevanja
rashladne tekućine motora.
OJD042057OJD042058
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 54

455
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Servisiranje
Ova funkcija izračunava kada je na ras-
poredu redovno održavanja (u miljama ili
danima)
Ukoliko želite vidjeti prikaz servisiranja
kada se prikazuju druge funkcije,
pritisnite tipku ▲ ili \b kraće od 1
sekunde.Ukoliko ne servisirate V
aše vozilo prema
rasporedu redovnog održavanja na LCD
zaslonu, on će prikazivati koliko je milja ili
dana prošlo.
Želite li resetirati raspored održavanja,
kada se prikazuje poruka “Service
required” :
-

Pritisnite tipku duže od 5 sekundi.
- LCD zaslon prikazat će " : Reset".
- Ponovo pritisnite tipku duže od 1 sekunde.
Ukoliko ne pritisnete tipku unutar 5
sekundi, " : Reset" će nestati. Ukoliko želite promijeniti vremenski inter-
val rasporeda redovnog održavanja,
obratite se ovlaštenom Kia serviseru.
✽
NAPOMENA
• Ukoliko želite promijeniti raspored
redovnog održavanja kada
prikazano vrijeme servisiranja nije
prošlo ili je prošlo bez servisiran-
ja vozila, prikazani raspored
servisiranja na LCD zaslonu
možda više neće odgovarati
stvarnom rasporedu održavanja.
Pridržavajte se prikazanog ras-
poreda redovnog održavanja na
LCD zaslonu za održavanje Vašeg
vozila.
• Ukoliko se akumulator odpoji ili isprazni, prikazani raspored
redovnog održavanja možda neće
odgovarati stvarnom rasporedu
održavanja.
OJD042061OJD042059
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 55

Dijelovi Vašeg vozila
564
Dijelovi Vašeg vozila
Ukoliko funkcija prikazivanja servisiranja
nije aktivirana, LCD zaslon prikazivat će
gornju sliku.
U tom slučaju, obratite se ovlaštenom
Kia serviseru.User Settings (Podešenja korisnika)
u ovom načinu rada postoje 3 vrste
podizbornika.
1
.
Zaustavite vozilo s kontaktnom
bravom u položaju ON ili pokrenutim
motorom.
2. Pritišćite s ili t tipku sve dok se ne prikaže User setting način rada.
3. Kada se prikazuje User setting način rada, pritišćite tipku sve dok se
zaslon ne promijeni.
4. Možete promijeniti izbor pritiskom na s ili t tipku i odabrati nešto od
ponuđenog pritiskom tipke .
OJD042063OJD042064OJD042060
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 56

457
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Door izbornik (Vrata)
• Auto Door Lock funkcija
Off - Automatsko zaključavanje vrata ćese isključiti.
Speed - Sva vrata automatski će se
zaključati kada brzina vozila
premaši 15km/h.
Shift Lever - Sva vrata automatski će se zaključati ako ručicu
mjenjača prebacite iz
položaja P(parkiranje) u
položaj R(vožnja unatrag),
N(neutralno) ili D(vožnja
prema naprijed). (za ručicu
automatskog mjenjača) • Auto Door Unlock funkcija
Off - Automatsko otključavanje vrata će
se isključiti.
Key Out - Sva vrata automatski će se otključati kada ključ za pokre-
tanje motora uklonite iz kon-
taktne brave (ili kada je
pametan ključ u položaju
OFF).
Shift Lever - Sva vrata automatski će se otključati ako ručicu
mjenjača prebacite u
položaj P(parkiranje). (za
ručicu automatskog
mjenjača) Lamp izbornik (Svjetlo)
• Headlamp delay (ukoliko je u
opremi)
Ako je označena headlamp delay funkcija:
Odgođeno isključivanje i rano
uključivanje prednjih svjetala će se aktivi-
rati.
• Welcome Light (ukoliko je u opremi)
Ako je označena welcome light funkcija:
Pozdravno svjetlo i osvjetljenje pločnika
će se aktivirati.
• Auto Triple Turn (signalizacija prom-
jene voznog traka jednim dodirom)
Ako je označena auto triple turn funkcija:
Pokazivači promjene voznog traka
zatreptat će 3 puta kada malo
pomaknete ručicu pokazivača smjera
kretanja.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 57

Dijelovi Vašeg vozila
584
Dijelovi Vašeg vozila
Settings izbornik (Podešenja)
• Seat Easy Access (samo za vozilo smemorijskim sustavom položaja
sjedala vozača) (ako je u opremi)
Ako je označena seat easy access
funkcija:
Vozačevo sjedalo automatski će se
pomaknuti prema naprijed ili nazad kako
bi vozač lakše mogao ući ili izaći iz vozi-
la.
• Steering position (ako je u opremi)
Ako je označena steering position funkci-
ja:
Upozorenje svijetli na LCD zaslonu kada
upravljač nije usklađen s ENGINE
STRAT/STOP prekidačem u položaju
ON.
• Shift indicator (za ručni mjenjač)
Ako je označena shift indicator funkcija:
Funkcija indikatora položaja ručice
mjenjača će se aktivirati.
Za više detalja, pogledajte “Indikator
položaja ručice ručnog mjenjača” u ovom
poglavlju. • AVG fuel ECO Reset
Auto Reset - Prosječna potrošnja goriva
resetirat će se automatski
kada započnete vožnju
nakon dolijevanja goriva.
Manual Reset - Prosječna potrošnja
goriva neće se resetirati
automatski kada
započnete vožnju nakon
dolijevanja goriva.
Prosječnu potrošnju
goriva možete resetirati
pritiskom na tipku
duže od 1 sekunde kada
se prikazuje prosječna
potrošnja goriva.
• Language
Odaberite željeni jezik na LCD zaslonu.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 58

459
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

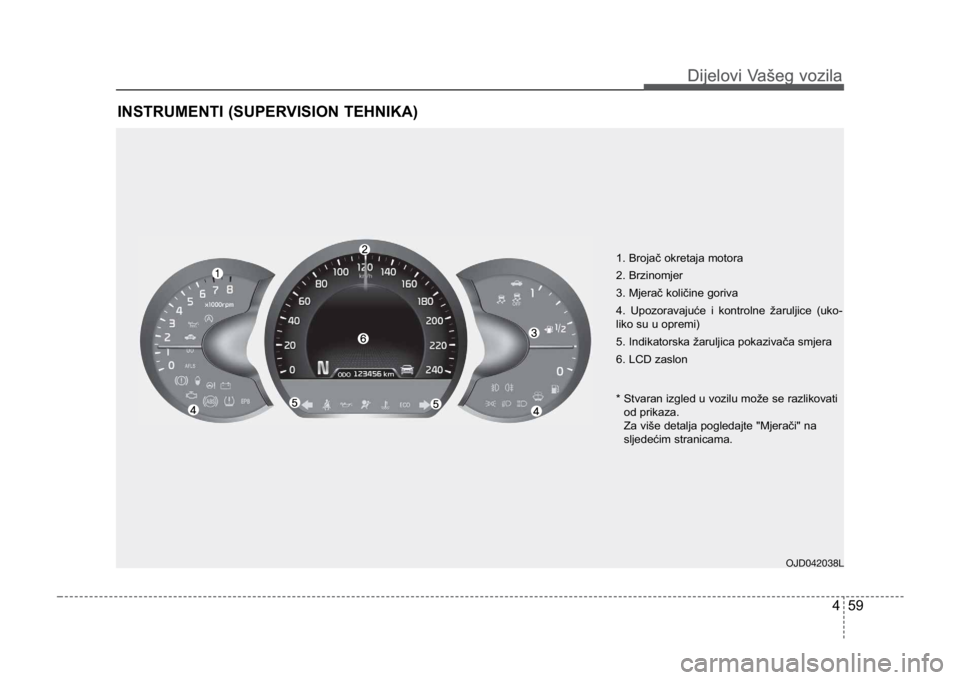

INSTRUMENTI (SUPERVISION TEHNIKA)
1. Brojač okretaja motora
2. Brzinomjer
3. Mjerač količine goriva
4. Upozoravajuće i kontrolne žaruljice (uko-
liko su u opremi)
5. Indikatorska žaruljica pokazivača smjera
6. LCD zaslon
OJD042038L
* Stvaran izgled u vozilu može se razlikovatiod prikaza.
Za više detalja pogledajte "Mjerači" na
sljedećim stranicama.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 59

Dijelovi Vašeg vozila
604
Dijelovi Vašeg vozila
Osvjetljenje ploče s
instrumentima
Intenzitet osvjetljenja ploče s
instrumentima može se podesiti na
sljedeći način:
• Stavljanjem kontaktne brave u položajON
• Pritiskom na gornji ili donji dio prekidača
Intenzitet osvjetljenja prikazuje se na
LCD zaslonu ploče s instrumentima.
Mjerači
Mjerač brzine
Mjerač brzine prikazuje brzinu kretanja
vozila.
Mjerač brzine prikazuje brzinu u kilo-
metrima na sat i/ili u miljama na sat. Brojač okretaja motora
Brojač okretaja motora prikazuje prib-
ližan broj okretaja motora u minuti (rpm).
Koristite brojač okretaja motora kako bi
odabrali pravi trenutak za promjenu
brzine te kako biste izbjegli trzaje i/ili rad
motora s prevelikim brojem okretaja.
OJD042047
OPREZ
Ne vozite se s brojem okretaja u
CRVENOM PODRUČJU. To može
uzrokovati teška oštećenja motora.
OJD042044/OJD042045OJD042042Dizelski motor
Benzinski motor
