2014 KIA CEED SPORTWAGON Owners Manual

4 101
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
(nastavak)

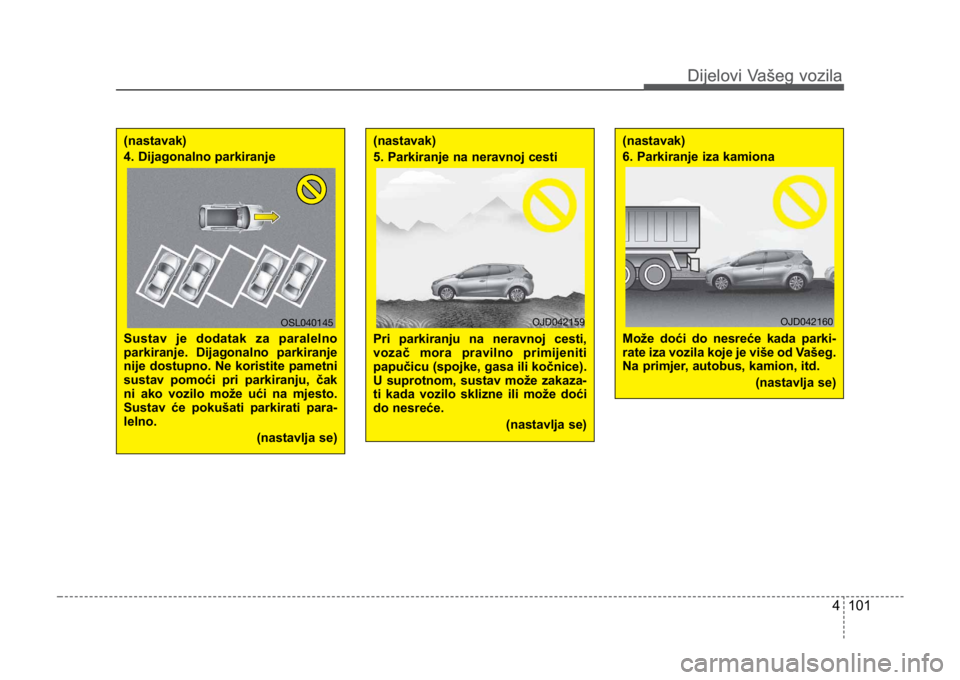

4. Dijagonalno parkiranje
Sustav je dodatak za paralelno
parkiranje. Dijagonalno parkiranje
nije dostupno. Ne koristite pametni
sustav pomoći pri parkiranju, čak
ni ako vozilo može ući na mjesto.
Sustav će pokušati parkirati para-
lelno.(nastavlja se)(nastavak)
5. Parkiranje na neravnoj cesti
Pri parkiranju na neravnoj cesti,
vozač mora pravilno primijeniti
papučicu (spojke, gasa ili kočnice).
U suprotnom, sustav može zakaza-
ti kada vozilo sklizne ili može doći
do nesreće.(nastavlja se)(nastavak)
6. Parkiranje iza kamiona
Može doći do nesreće kada parki-
rate iza vozila koje je više od Vašeg.
Na primjer, autobus, kamion, itd.(nastavlja se)
OSL040145OJD042159OJD042160
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 101\

Dijelovi Vašeg vozila
1024
Dijelovi Vašeg vozila
Kako sustav radi
1. Aktivirajte pametni sustav pomoći priparkiranju
2. Odaberite funkciju pomoći pri parki- ranju
3. Potražite parkirno mjesto (polako krenite prema naprijed.)
4. Traženje završeno (automatsko traženje pomoću senzora.)
5. Kontola upravljača (1) Prebacite brzinu prema uputama na LCD zaslonu.
(2) V ozite polako s primijenjenom
papučicom kočnice.
6. Pametni sustav pomoći pri parkiranju je završio s radom
7. Ukoliko je potrebno, ručno podesite položaj vozila.✽NAPOMENA
• Prije aktiviranja sustava,
provjerite omogućavaju li uvjeti
korištenje sustava.
• Zbog Vaše sigurnosti, uvijek primijenite papučicu kočnice
osim kada vozite.(nastavak)

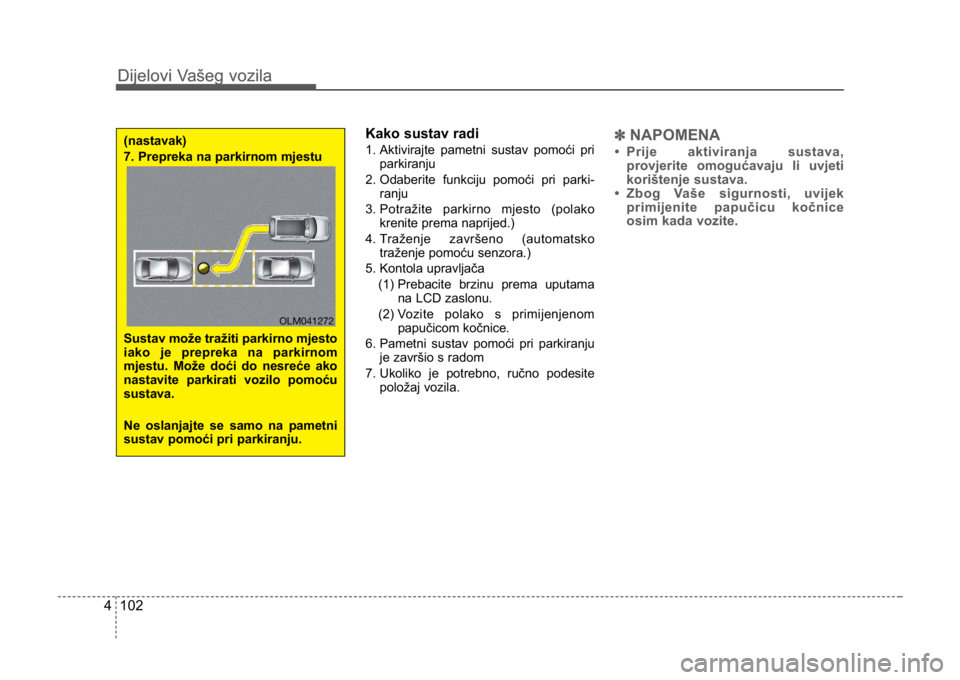

7. Prepreka na parkirnom mjestu
Sustav može tražiti parkirno mjesto
iako je prepreka na parkirnom
mjestu. Može doći do nesreće ako
nastavite parkirati vozilo pomoću
sustava.
Ne oslanjajte se samo na pametni
sustav pomoći pri parkiranju.
OLM041272
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 102\

4 103
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

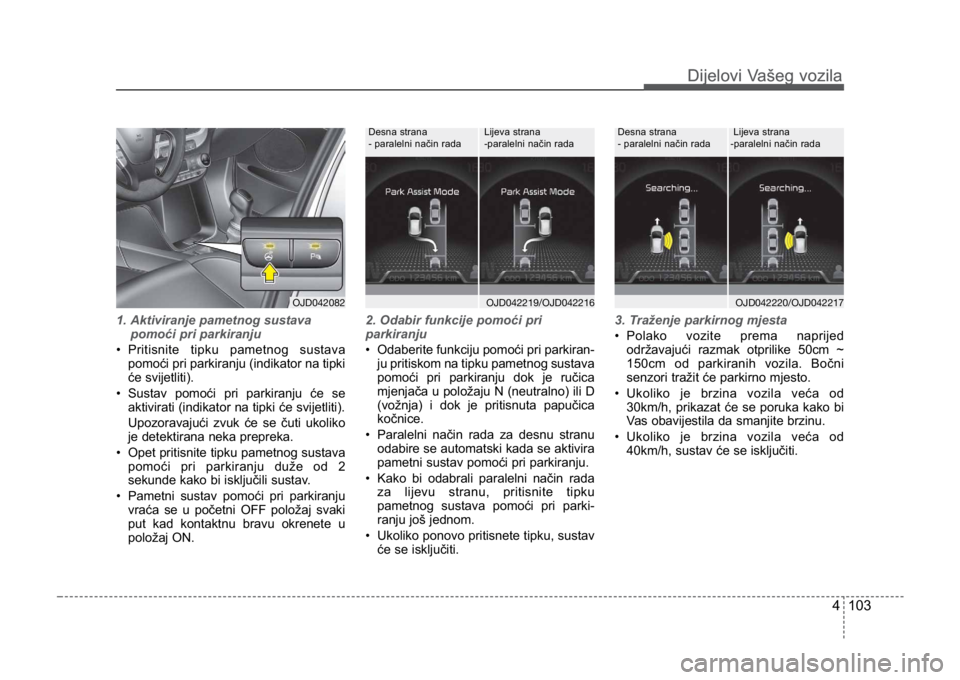

1. Aktiviranje pametnog sustavapomoći pri parkiranju
• Pritisnite tipku pametnog sustava pomoći pri parkiranju (indikator na tipki
će svijetliti).
• Sustav pomoći pri parkiranju će se
aktivirati (indikator na tipki će svijetliti).
Upozoravajući zvuk će se čuti ukoliko
je detektirana neka prepreka.
•

Opet pritisnite tipku pametnog sustava
pomoći pri parkiranju duže od 2
sekunde kako bi isključili sustav.
• Pametni sustav pomoći pri parkiranju vraća se u početni OFF položaj svaki
put kad kontaktnu bravu okrenete u
položaj ON. 2. Odabir funkcije pomoći pri
parkiranju
• Odaberite funkciju pomoći pri parkiran-
ju pritiskom na tipku pametnog sustava
pomoći pri parkiranju dok je ručica
mjenjača u položaju N (neutralno) ili D
(vožnja) i dok je pritisnuta papučica
kočnice.
• Paralelni način rada za desnu stranu
odabire se automatski kada se aktivira
pametni sustav pomoći pri parkiranju.
•
Kako bi odabrali paralelni način rada
za lijevu stranu, pritisnite tipku
pametnog sustava pomoći pri parki-
ranju još jednom.
• Ukoliko ponovo pritisnete tipku, sustav će se isključiti. 3. Traženje parkirnog mjesta
• Polako vozite prema naprijed
održavajući razmak otprilike 50cm ~
150cm od parkiranih vozila. Bočni
senzori tražit će parkirno mjesto.
• Ukoliko je brzina vozila veća od
30km/h, prikazat će se poruka kako bi
V
as obavijestila da smanjite brzinu.
• Ukoliko je brzina vozila veća od 40km/h, sustav će se isključiti.
OJD042082OJD042219/OJD042216
Desna strana
- paralelni način rada
Lijeva strana
-paralelni način radaOJD042220/OJD042217
Desna strana
- paralelni način rada
Lijeva strana
-paralelni način rada
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 103\

Dijelovi Vašeg vozila
1044
Dijelovi Vašeg vozila
✽NAPOMENA
• Uključite sva četiri pokazivača
smjera kretanja ukoliko je previše
drugih vozila.
• Ukoliko je parkiralište malo, polako priđite bliže parkirnom
mjestu.
• Traženje parkirnog mjesta bit će završeno samo kada ima dovoljno
mjesta za pomicanje vozila kako
bi se parkiralo.
✽ NAPOMENA
• Kada tražite parkirno mjesto,
sustav možda neće moći pronaći
parkirno mjesto ukoliko nema
parkiranih vozila, ako se mjesto
oslobodi nakon što ste ga prošli ili
ako je mjesto slobodno prije nego
ga prođete.
• Sustav možda neće raditi normalno u sljedećim uvjetima:
(1) Kada su senzori zamrznuti
(2) Kada su senzori prljavi
(3) Kada obilno sniježi ili kiši
(4) Kada je blizu stupić ili predmet✽ NAPOMENA
Polako vozite prema naprijed
održavajući razmak otprilike 50cm ~
150cm od parkiranih vozila. Ukoliko
niste unutar te udaljenosti, sustav
možda neće moći tražiti parkirno
mjesto.

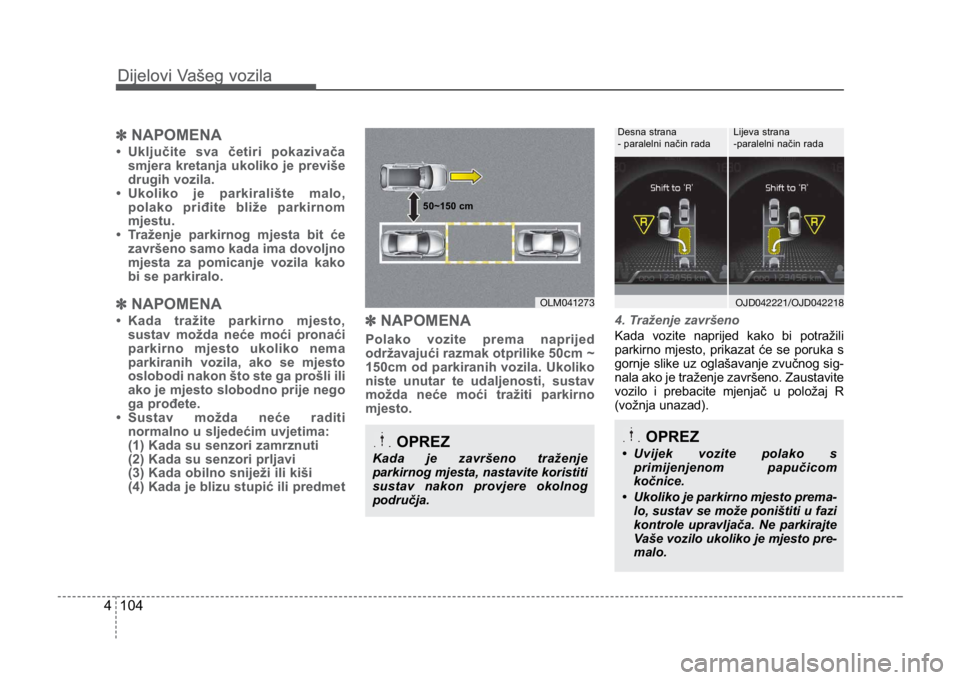

4. Traženje završeno
Kada vozite naprijed kako bi potražili
parkirno mjesto, prikazat će se poruka s
gornje slike uz oglašavanje zvučnog sig-
nala ako je traženje završeno. Zaustavite
vozilo i prebacite mjenjač u položaj R
(vožnja unazad).
OPREZ
Kada je završeno traženje
parkirnog mjesta, nastavite koristiti
sustav nakon provjere okolnog
područja.
OLM041273
50~150 cm
OPREZ
• Uvijek vozite polako s
primijenjenom papučicom
kočnice.
• Ukoliko je parkirno mjesto prema- lo, sustav se može poništiti u fazi
kontrole upravljača. Ne parkirajte
Vaše vozilo ukoliko je mjesto pre-
malo.
OJD042221/OJD042218
Desna strana
- paralelni način rada
Lijeva strana
-paralelni način rada
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 104\

4 105
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

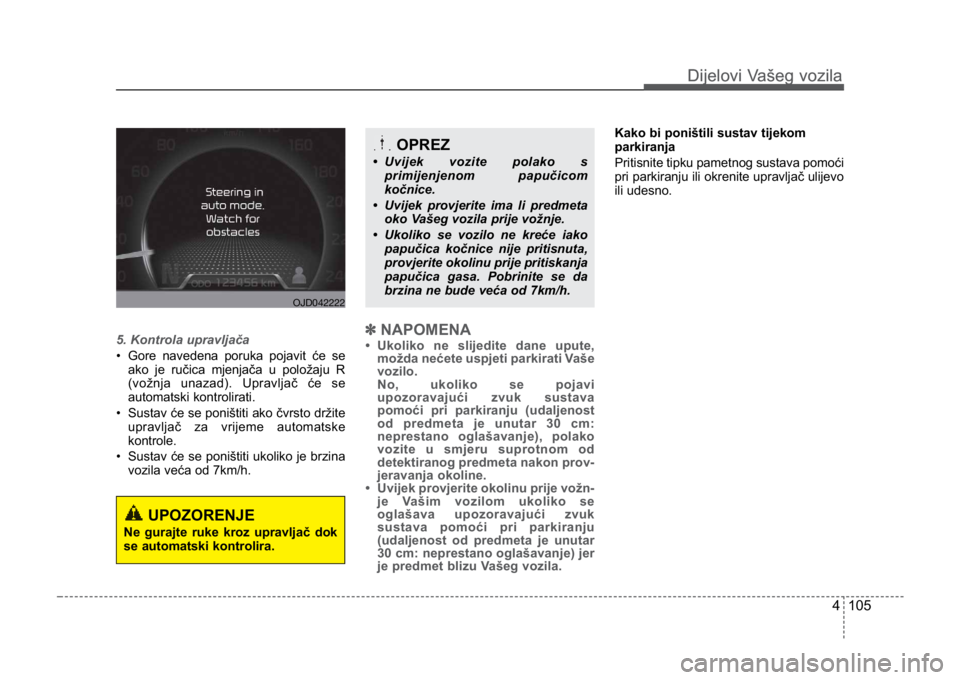

5. Kontrola upravljača
• Gore navedena poruka pojavit će seako je ručica mjenjača u položaju R
(vožnja unazad). Upravljač će se
automatski kontrolirati.
• Sustav će se poništiti ako čvrsto držite
upravljač za vrijeme automatske
kontrole.
•

Sustav će se poništiti ukoliko je brzina
vozila veća od 7km/h.
✽ NAPOMENA
• Ukoliko ne slijedite dane upute,
možda nećete uspjeti parkirati Vaše
vozilo.
No, ukoliko se pojavi
upozoravajući zvuk sustava
pomoći pri parkiranju (udaljenost
od predmeta je unutar 30 cm:
neprestano oglašavanje), polako
vozite u smjeru suprotnom od
detektiranog predmeta nakon prov-
jeravanja okoline.
• Uvijek provjerite okolinu prije vožn- je Vašim vozilom ukoliko se
oglašava upozoravajući zvuk
sustava pomoći pri parkiranju
(udaljenost od predmeta je unutar
30 cm: neprestano oglašavanje) jer
je predmet blizu Vašeg vozila.
Kako bi poništili sustav tijekom
parkiranja
Pritisnite tipku pametnog sustava pomoći
pri parkiranju ili okrenite upravljač ulijevo
ili udesno.OPREZ
• Uvijek vozite polako s
primijenjenom papučicom
kočnice.
• Uvijek provjerite ima li predmeta oko Vašeg vozila prije vožnje.
• Ukoliko se vozilo ne kreće iako papučica kočnice nije pritisnuta,
provjerite okolinu prije pritiskanja
papučica gasa. Pobrinite se da
brzina ne bude veća od 7km/h.
OJD042222
UPOZORENJE
Ne gurajte ruke kroz upravljač dok
se automatski kontrolira.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 105\

Dijelovi Vašeg vozila
1064
Dijelovi Vašeg vozila

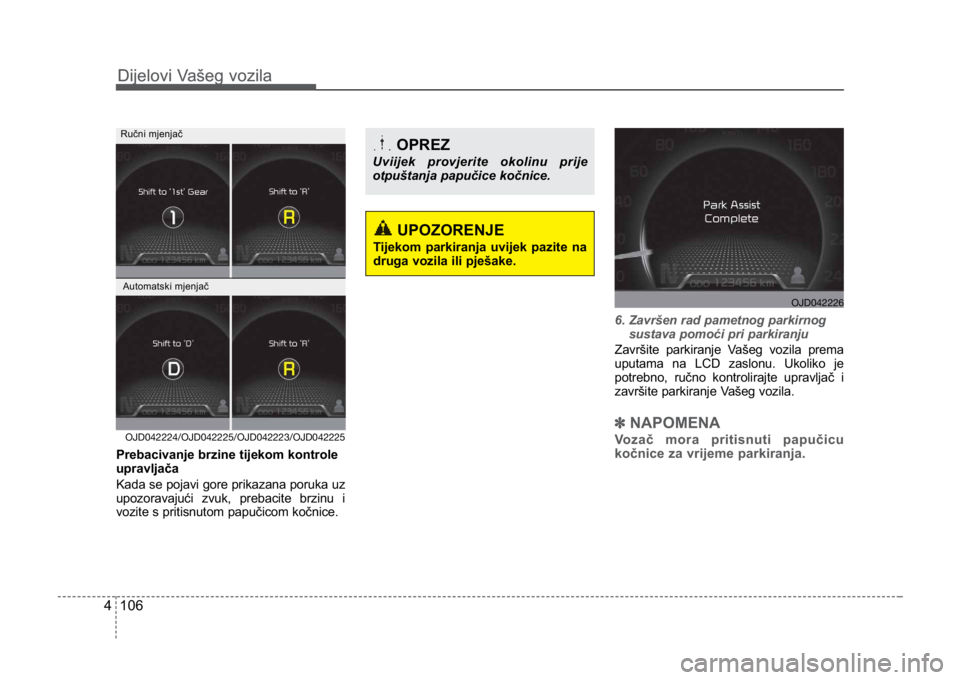

Prebacivanje brzine tijekom kontrole
upravljača
Kada se pojavi gore prikazana poruka uz
upozoravajući zvuk, prebacite brzinu i
vozite s pritisnutom papučicom kočnice.6. Završen rad pametnog parkirnog
sustava pomoći pri parkiranju
Završite parkiranje Vašeg vozila prema
uputama na LCD zaslonu. Ukoliko je
potrebno, ručno kontrolirajte upravljač i
završite parkiranje V ašeg vozila.
✽NAPOMENA
Vozač mora pritisnuti papučicu
kočnice za vrijeme parkiranja.OJD042224/OJD042225/OJD042223/OJD042225
UPOZORENJE
Tijekom parkiranja uvijek pazite na
druga vozila ili pješake.
Ručni mjenjač
Automatski mjenjačOPREZ
Uviijek provjerite okolinu prije
otpuštanja papučice kočnice.
OJD042226
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 106\

4 107
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
Sustav se može poništiti u sljedećim
uvjetima:
• Ignoriranje poruke za promjenu brzinei vožnja vozilom otprilike 150cm.
• Upozoravajući zvuk prednjeg i stražnjeg sustava pomoći pri parkiran-
ju (udaljenost od predmeta je unutar
30cm: neprekidno oglašavanje) čuju
se istovremeno.
• Prošlo je 6 minuta od kada je vozilo kontrolirao pametni sustav pomoći pri
parkiranju.
• Ručica mjenjača promijenila je položaj u P (parkiranje) ili R (vožnja unazad)
tijekom traženja parkirnog mjesta.
Dodatne upute (poruke)
Kada pametni sustav pomoći pri parki-
ranju radi, poruka se može pojaviti bez
obzira na redoslijed faza parkiranja.
Poruke će se pojaviti prema okolnostima.
Slijedite navedene upute za vrijeme
parkiranja vozila pomoću pametnog
sustava pomoći pri parkiranju.

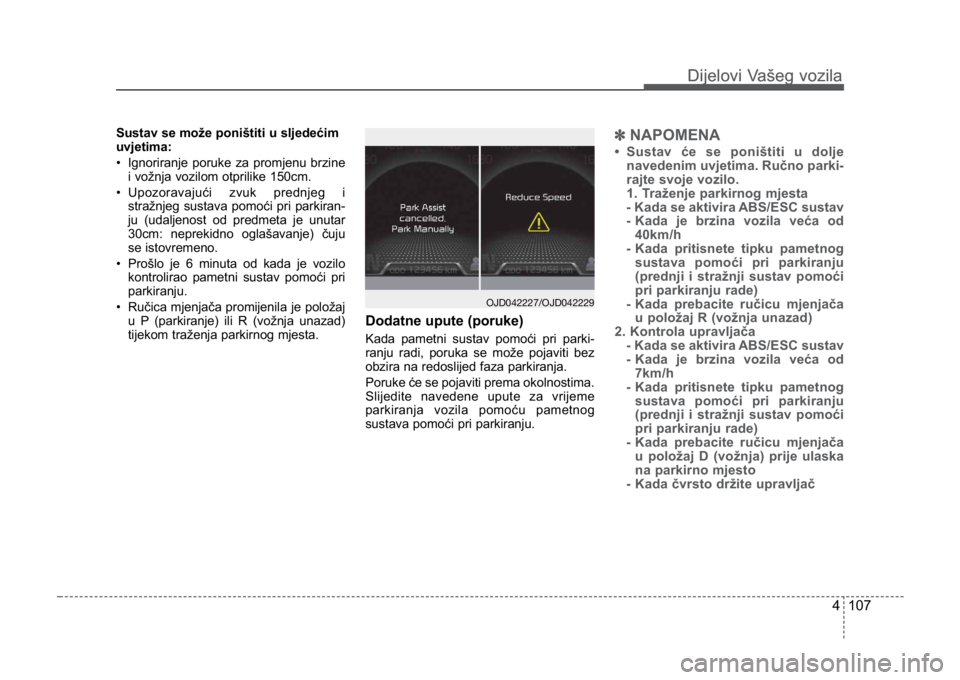

✽ NAPOMENA
• Sustav će se poništiti u dolje
navedenim uvjetima. Ručno parki-
rajte svoje vozilo.
1. Traženje parkirnog mjesta
- Kada se aktivira ABS/ESC sustav
- Kada je brzina vozila veća od40km/h
- Kada pritisnete tipku pametnog sustava pomoći pri parkiranju
(prednji i stražnji sustav pomoći
pri parkiranju rade)
- Kada prebacite ručicu mjenjača u položaj R (vožnja unazad)
2. Kontrola upravljača - Kada se aktivira ABS/ESC sustav
- Kada je brzina vozila veća od7km/h
- Kada pritisnete tipku pametnog sustava pomoći pri parkiranju
(prednji i stražnji sustav pomoći
pri parkiranju rade)
- Kada prebacite ručicu mjenjača u položaj D (vožnja) prije ulaska
na parkirno mjesto
- Kada čvrsto držite upravljač
OJD042227/OJD042229
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 107\

Dijelovi Vašeg vozila
1084
Dijelovi Vašeg vozila

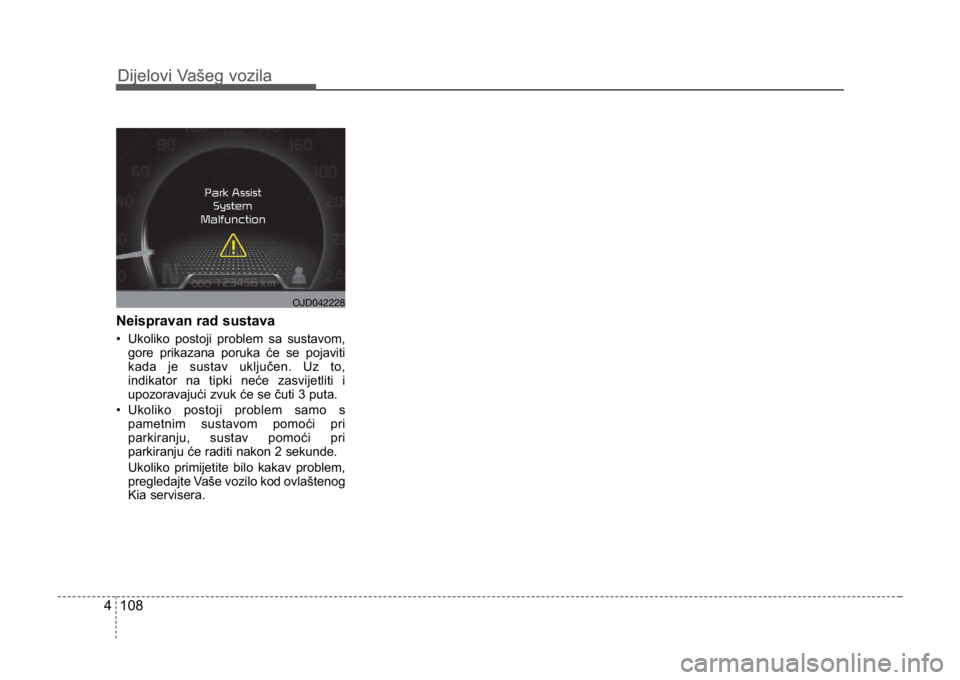

Neispravan rad sustava
• Ukoliko postoji problem sa sustavom,gore prikazana poruka će se pojaviti
kada je sustav uključen. Uz to,
indikator na tipki neće zasvijetliti i
upozoravajući zvuk će se čuti 3 puta.
• Ukoliko postoji problem samo s pametnim sustavom pomoći pri
parkiranju, sustav pomoći pri
parkiranju će raditi nakon 2 sekunde.
Ukoliko primijetite bilo kakav problem,
pregledajte Vaše vozilo kod ovlaštenog
Kia servisera.
OJD042228
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 108\
