Karbantartás
7 83






ODMEMC2026

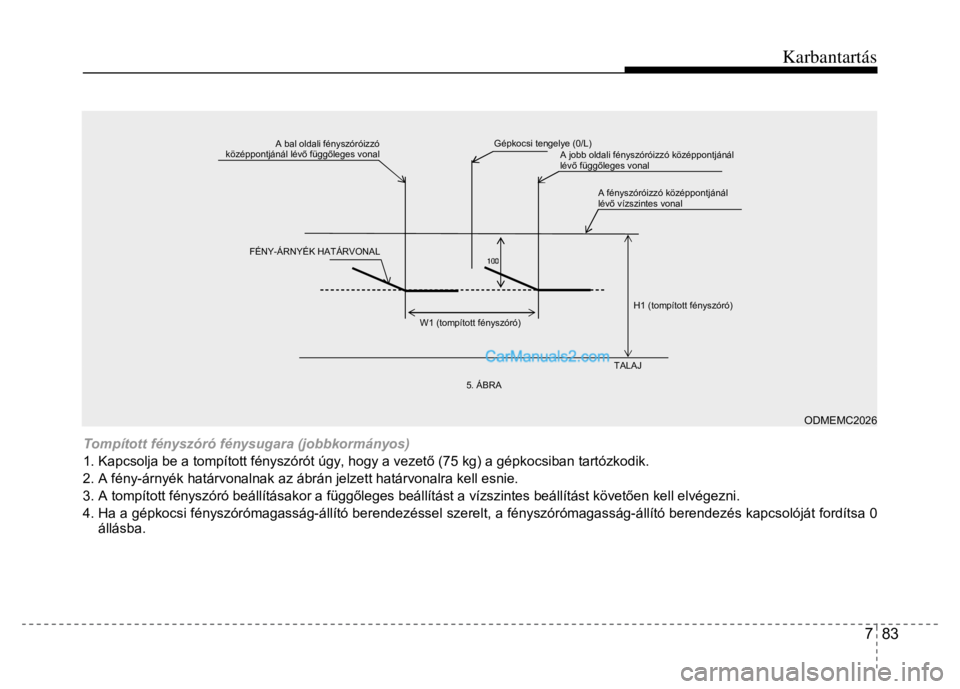

Tompított fényszóró fénysugara (jobbkormányos)
1. Kapcsolja be a tompított fényszórót úgy, hogy a vezet ő (75 kg) a gépkocsiban tartózkodik.
2. A fény-árnyék határvonalnak az ábr án jelzett határvonalra kell esnie.
3. A tompított fényszóró beállításakor a függőleges beállítást a vízszintes beállítást követ ően kell elvégezni.
4. Ha a gépkocsi fényszórómagasság-állító berendezéssel szerel t, a fényszórómagasság-állító berendezés kapcsolóját fordítsa 0
állásba.
A bal oldali fényszóróizzó
középpontjánál lév ő függ őleges vonal
A jobb oldali fényszóróizzó középpontjánál
lév ő függ őleges vonal
Gépkocsi tengelye (0/L)
A fényszóróizzó középpontjánál
lév ő vízszintes vonal
FÉNY-ÁRNYÉK HATÁRVONAL
TALAJ
W1 (tompított fényszóró)
H1 (tompított fényszóró)
5. ÁBRA

Karbantartás

7 84





ODMEMC2024
Ködfényszóró
1. Kapcsolja be a ködfényszórót úgy, hogy a vezet ő (75 kg) a gépkocsiban tartózkodik.
2. A fény-árnyék határvonalnak az engedélyezett ta rtományba (satírozott tartomány) kell esnie.
A jobb oldali ködfényszóróizzó középpontjánál lévő
függ őleges vonal
Gépkocsi tengelye
A fényszóróizzó középpontjánál lév ő vízszintes vonal
FÉNY-ÁRNYÉK HATÁRVONAL
A bal oldali ködfényszóróizzó középpontjánál lév
ő
függ őleges vonal
TALAJ
W3 (ködfényszóró) Fels
ő határ
H3 (ködfényszóró)
11. ÁBRA

Karbantartás
7 85


Oldalsó irányjelz
ő lámpa cseréje

Ha az izzó nem világít, akkor azt taná-
csoljuk, hogy ellen őriztesse a rendszert
egy hivatalos HYUNDAI márkaszerviz-
ben.
Hátsó kombinált lámpatest
izzócsere

(1) Féklámpa/helyzetjelz ő lámpa
(2) Hátsó helyzetjelz ő lámpa
(3) Hátsó irányjelz ő lámpa
(4) Tolatólámpa Küls
ő lámpa

Hátsó irányjelz ő lámpa és
féklámpa/helyzetjelz ő lámpa
1. Állítsa le a motort.
2. Nyissa fel a csomagtérajtót.
3. Lazítsa meg a lámpatestet tartó csa- varokat egy kereszthornyos csavarhú-
zóval.
4. Vegye ki a hátsó kombinált lámpates- tet a gépkocsi karosszériájából.
ODMEMC2007ODM072033
■ A típus ■ B típus
ODM072031
ODM072034

Karbantartás

7 86



5. Vegye ki a foglalatot a lámpatestb ől
úgy, hogy a foglalat ot az óramutató
járásával ellentétes irányba elforgatja,
amíg a foglalaton lév ő fülek egy
vonalba nem kerülnek a lámpatesten
lév ő nyílásokkal. 6. Vegye ki az izzót a foglalatból úgy,
hogy megnyomja és az óramutató
járásával ellentétes irányba elforgatja,
amíg az izzón lév ő fülek egy vonalba
nem kerülnek a foglalaton lév ő nyílá-
sokkal. Húzza ki az izzót a foglalatból.
7. Helyezzen be egy új izzót a foglalat- ba, és forgassa addig, amíg az rögzül
a helyén.
8. Helyezze be a foglalatot a lámpatest- be úgy, hogy a foglalaton lév ő fülek
egy vonalba kerüljenek a lámpatesten
lév ő nyílásokkal. Nyomja a foglalatot
a lámpatestbe, és forgassa az óramu-
tató járásával megegyez ő irányba.
9. Szerelje vissza a lámpatestet a gép- kocsi karosszériájába. Bels
ő világítás

1. Állítsa le a motort.
2. Nyissa fel a csomagtérajtót.
3. Távolítsa el a szerel őnyílás fedelét
egy lapos csavarhúzóval.
ODM072036
ODMEMC2010 ODM072035

■ A típus ■ B típus

Karbantartás
7 87




Hátsó helyzetjelz ő lámpa/tolatólámpa
(izzós típusú)
4. Vegye ki a foglalatot a lámpatestb ől
úgy, hogy a foglalat ot az óramutató
járásával ellentétes irányba elforgatja,
amíg a foglalaton lév ő fülek egy
vonalba nem kerülnek a lámpatesten
lév ő nyílásokkal.
5. Húzza ki az izzót a foglalatból. 6. Helyezzen be egy új izzót a foglalat-
ba.
7. Helyezze be a foglalatot a lámpatest- be úgy, hogy a foglalaton lév ő fülek
egy vonalba kerüljenek a lámpatesten
lév ő nyílásokkal, és forgassa a fogla-
latot az óramutató járásával mege-
gyez ő irányba.
8. Szerelje vissza a lámpatestet a gép- kocsi karosszériájába. Hátsó ködlámpa

1. Vegye ki a foglalatot a lámpatestb ől
úgy, hogy a foglalat ot az óramutató
járásával ellentétes irányba elforgatja,
amíg a foglalaton lév ő fülek egy
vonalba nem kerülnek a lámpatesten
lév ő nyílásokkal.
2. Vegye ki az izzót a foglalatból úgy, hogy megnyomja és az óramutató
járásával ellentétes irányba elforgatja,
amíg az izzón lév ő fülek egy vonalba
nem kerülnek a foglalaton lév ő nyílá-
sokkal. Húzza ki az izzót a foglalatból.
3. Helyezzen egy új izzót a foglalatba.
ODM072037ODMEMC2011
ODMEMC2012
■ A típus ■ B típus
Tolatólámpa

Karbantartás

7 88


Felülre szerelt harmadik féklámpa
cseréje

1. Nyissa fel a csomagtérajtót.
2. Óvatosan távolítsa el a hátsó cso-
magtérajtó burkolat középs ő részét.
3. Kösse le az elektromos csatlakozót.

4. Lazítsa meg a tartóanyákat, és távo-
lítsa el a légterel őt.


5. Távolítsa el a felülre szerelt harmadik
féklámpa egységet (A), miután meg-
lazította az anyákat és az ablakmosó
fúvókát (B).
6. Az új lámpaegység felszerelését az eltávolítással ellentétes sorrendben
végezze el.
ODMEMC2018 ODMEMC2019
ODMEMC2022 ODMEMC2021
A
B

Karbantartás
7 89


Rendszámtábla-világítás
izzócsere

1. Lazítsa meg a burát tartó csavarokat
egy kereszthornyos csavarhúzóval.
2. Távolítsa el a burát.
3. Egyenesen kihúzva távolítsa el az izzót.
4. Szereljen be egy új izzót.
5. Szerelje vissza és a rögzít őcsavarok-
kal rögzítse biztonságosan a burát.
Ajtó világítás lámpatest izzócsere
(egyes változatoknál)

Ha az izzó nem világít, akkor azt taná-
csoljuk, hogy ellen őriztesse a gépkocsit
egy hivatalos HYUNDAI márkaszerviz-
ben.
ODM072039
ODM042261

Karbantartás

7 90



ODM072040/ODM072042/ODM072052

OXM079044/ODM072041/ODM072043
Bels ő világítás izzó cseréje 1. Egy lapos csavarhúzóval finoman pat-
tintsa ki a burát a bels ő világítás
lámpatest házából.
2. Egyenesen kihúzva távolítsa el az izzót.
VIGYÁZAT
A bels ő világítás szerelése el őtt az égési sérülések vagy az áramütés elkerülése érdekében gy őző djön meg arról, hogy a gomb az „OFF” állásban van. 3. Szereljen egy új izzót a foglalatba.
4. Állítsa egy vonalba a bura füleit a
bels ő világítás lámpatest házának
rovátkáival, és pattintsa be a burát a
helyére.
FIGYELEM
Ügyeljen arra, hogy ne szennyez őd-jenek vagy ne sérüljenek meg a burák, a burafülek és a m űanyag lámpaházak.
■ Térképolvasó lámpa ■ B típus ■ Utastér-világítás lámpatest
■ Napellenz ő-világítás ■ Csomagtér-világítás lámpatest (egyes
változatoknál) ■ Keszty űtartó-világítás lámpatest (egyes
változatoknál)
■ A típus
