2002 DODGE RAM Service Repair Manual

Page 953 of 2255

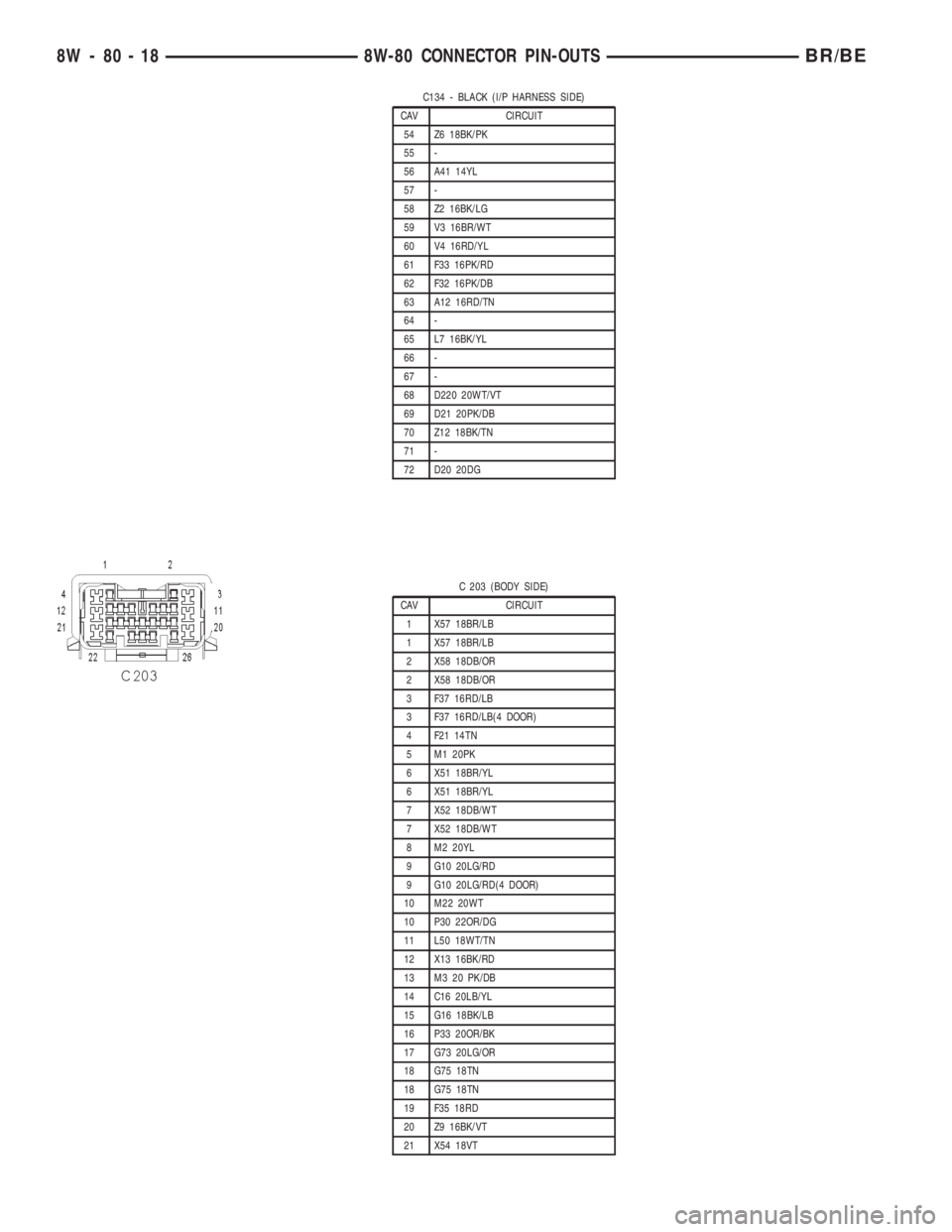

DODGE RAM 2002  Service Repair Manual C134 - BLACK (I/P HARNESS SIDE)
CAV CIRCUIT
54 Z6 18BK/PK
55 -
56 A41 14YL
57 -
58 Z2 16BK/LG
59 V3 16BR/WT
60 V4 16RD/YL
61 F33 16PK/RD
62 F32 16PK/DB
63 A12 16RD/TN
64 -
65 L7 16BK/YL
66 -
67 -
68 D

Page 954 of 2255

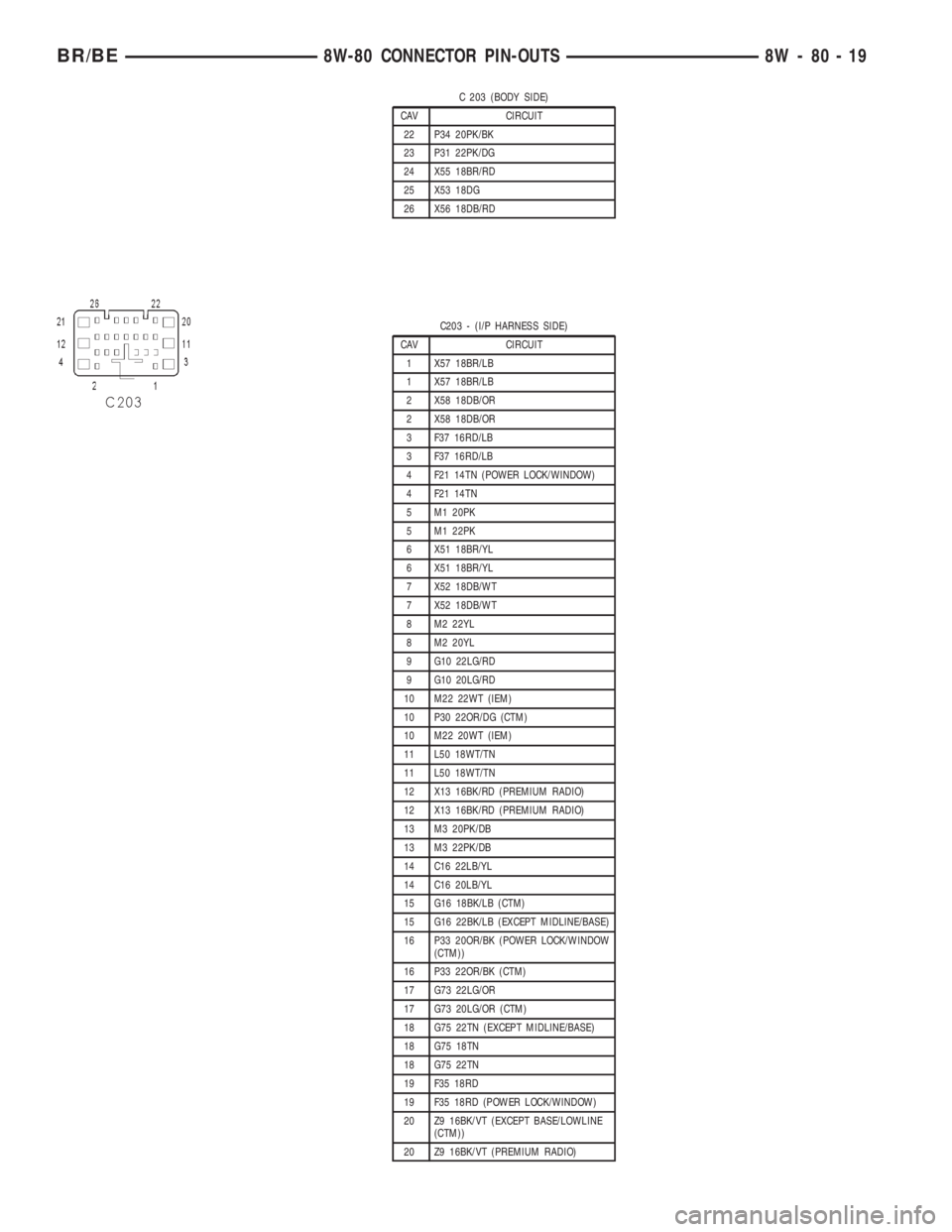

DODGE RAM 2002  Service Repair Manual C 203 (BODY SIDE)
CAV CIRCUIT
22 P34 20PK/BK
23 P31 22PK/DG
24 X55 18BR/RD
25 X53 18DG
26 X56 18DB/RD
C203 - (I/P HARNESS SIDE)
CAV CIRCUIT
1 X57 18BR/LB
1 X57 18BR/LB
2 X58 18DB/OR
2 X58 18DB/OR
3 F3

Page 955 of 2255

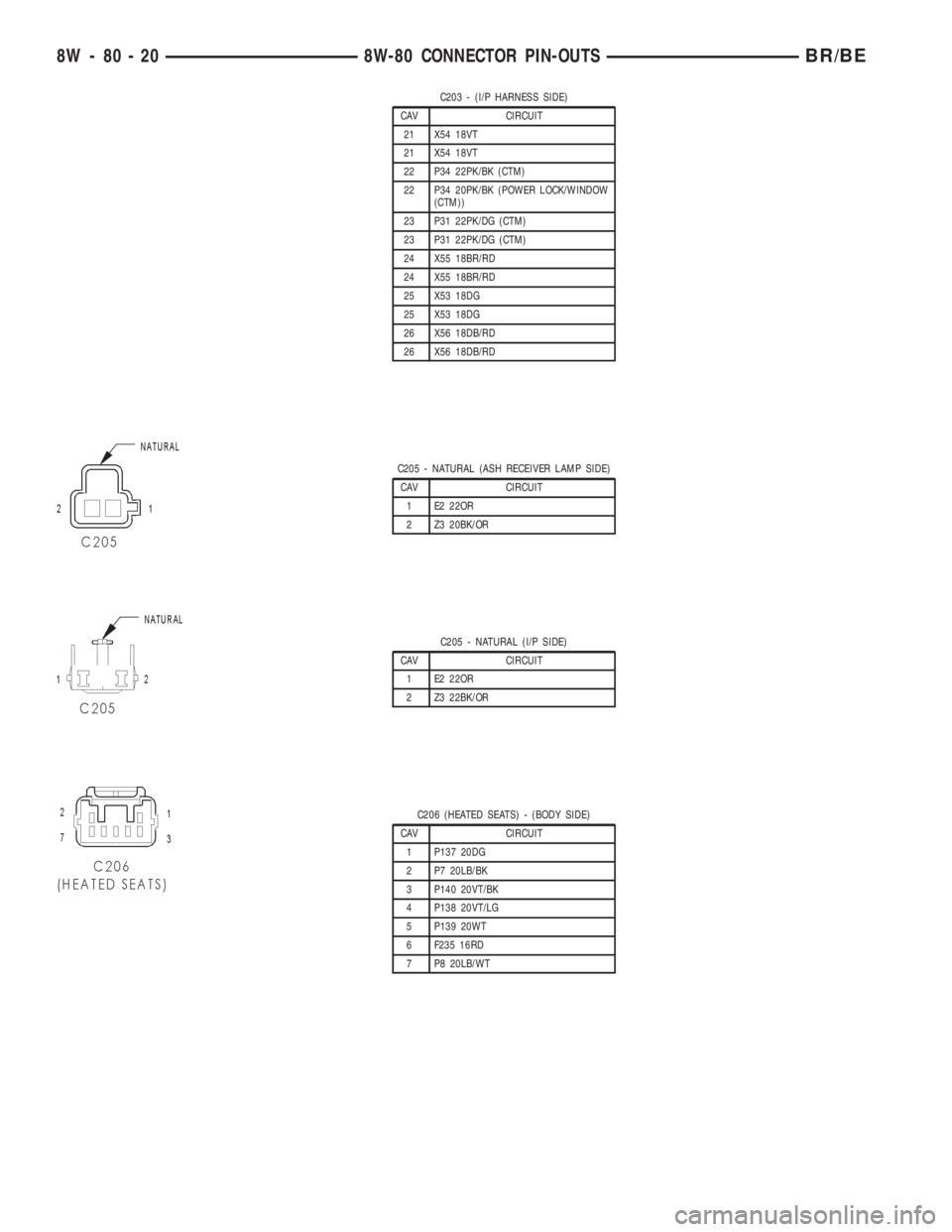

DODGE RAM 2002  Service Repair Manual C203 - (I/P HARNESS SIDE)
CAV CIRCUIT
21 X54 18VT
21 X54 18VT
22 P34 22PK/BK (CTM)
22 P34 20PK/BK (POWER LOCK/WINDOW
(CTM))
23 P31 22PK/DG (CTM)
23 P31 22PK/DG (CTM)
24 X55 18BR/RD
24 X55 18BR/RD
25 X

Page 956 of 2255

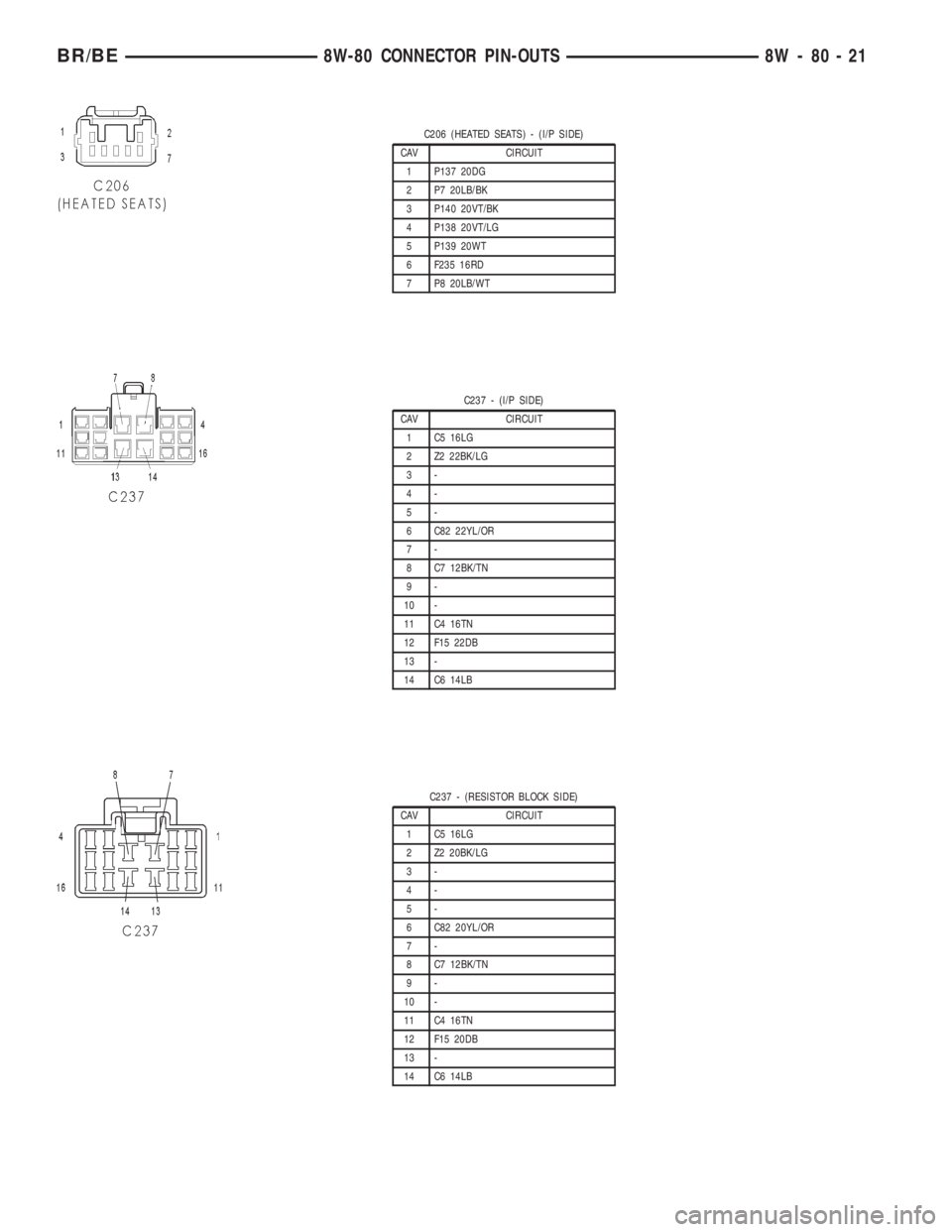

DODGE RAM 2002  Service Repair Manual C206 (HEATED SEATS) - (I/P SIDE)
CAV CIRCUIT
1 P137 20DG
2 P7 20LB/BK
3 P140 20VT/BK
4 P138 20VT/LG
5 P139 20WT
6 F235 16RD
7 P8 20LB/WT
C237 - (I/P SIDE)
CAV CIRCUIT
1 C5 16LG
2 Z2 22BK/LG
3-
4-
5-
6

Page 957 of 2255

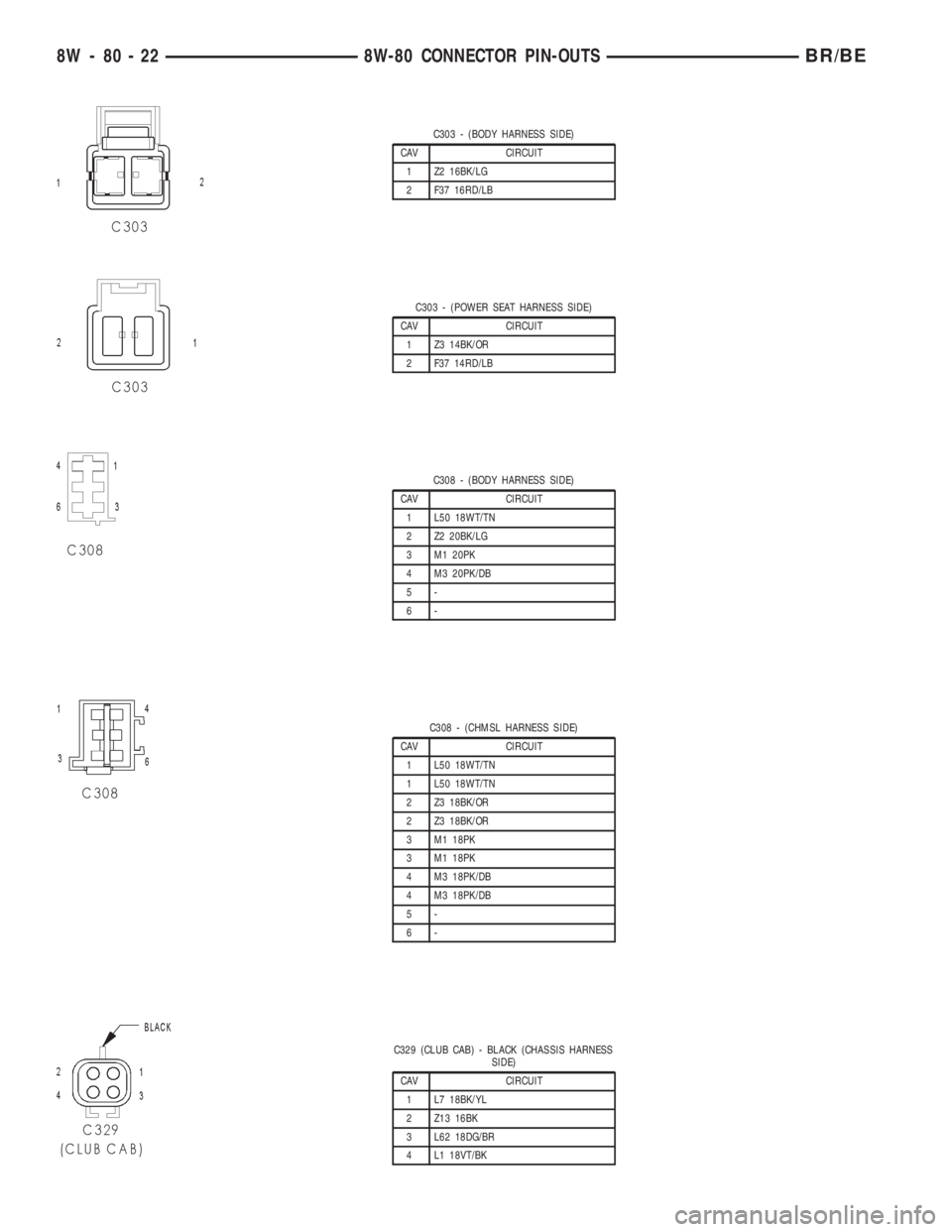

DODGE RAM 2002  Service Repair Manual C303 - (BODY HARNESS SIDE)
CAV CIRCUIT
1 Z2 16BK/LG
2 F37 16RD/LB
C303 - (POWER SEAT HARNESS SIDE)
CAV CIRCUIT
1 Z3 14BK/OR
2 F37 14RD/LB
C308 - (BODY HARNESS SIDE)
CAV CIRCUIT
1 L50 18WT/TN
2 Z2 20BK

Page 958 of 2255

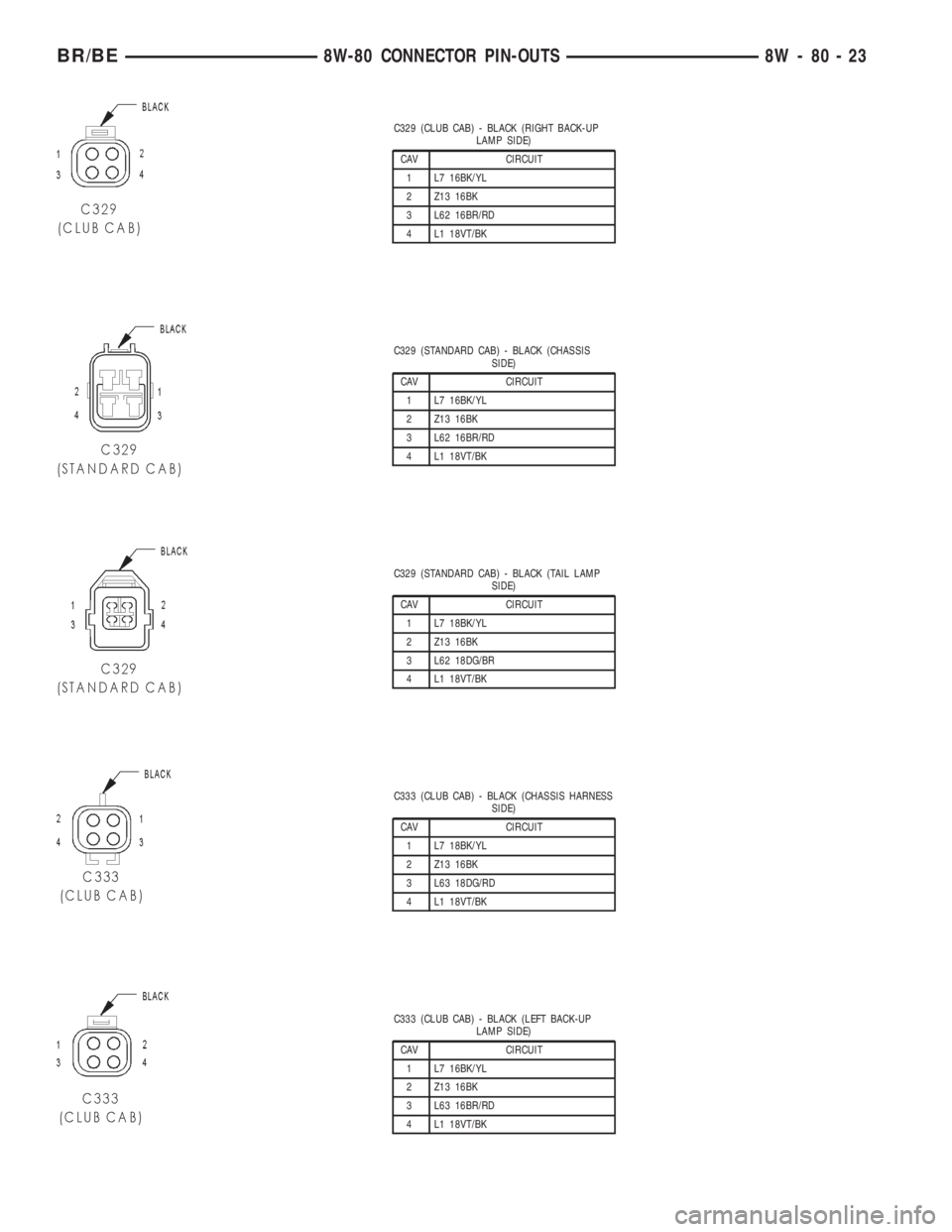

DODGE RAM 2002  Service Repair Manual C329 (CLUB CAB) - BLACK (RIGHT BACK-UP
LAMP SIDE)
CAV CIRCUIT
1 L7 16BK/YL
2 Z13 16BK
3 L62 16BR/RD
4 L1 18VT/BK
C329 (STANDARD CAB) - BLACK (CHASSIS
SIDE)
CAV CIRCUIT
1 L7 16BK/YL
2 Z13 16BK
3 L62 16

Page 959 of 2255

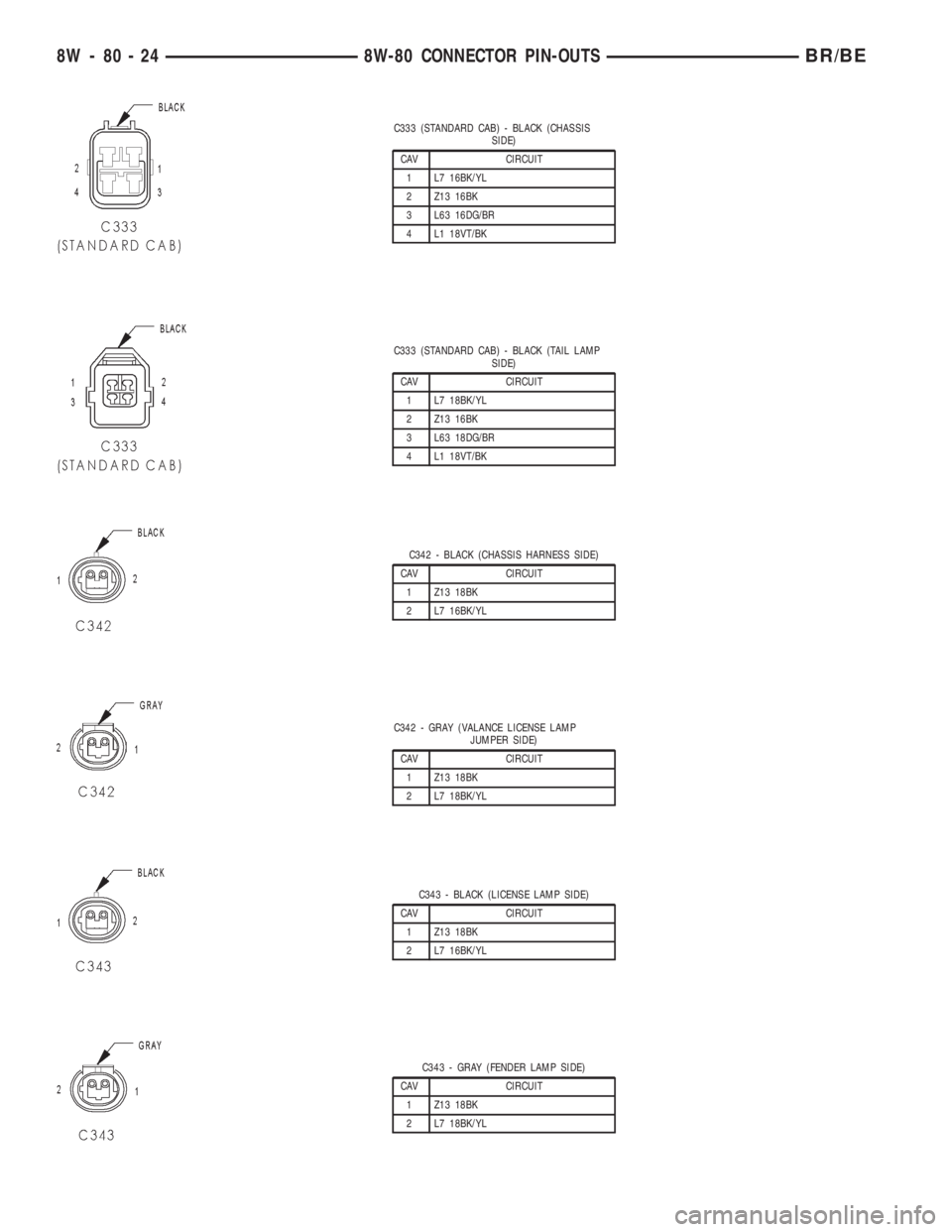

DODGE RAM 2002  Service Repair Manual C333 (STANDARD CAB) - BLACK (CHASSIS
SIDE)
CAV CIRCUIT
1 L7 16BK/YL
2 Z13 16BK
3 L63 16DG/BR
4 L1 18VT/BK
C333 (STANDARD CAB) - BLACK (TAIL LAMP
SIDE)
CAV CIRCUIT
1 L7 18BK/YL
2 Z13 16BK
3 L63 18DG/BR

Page 960 of 2255

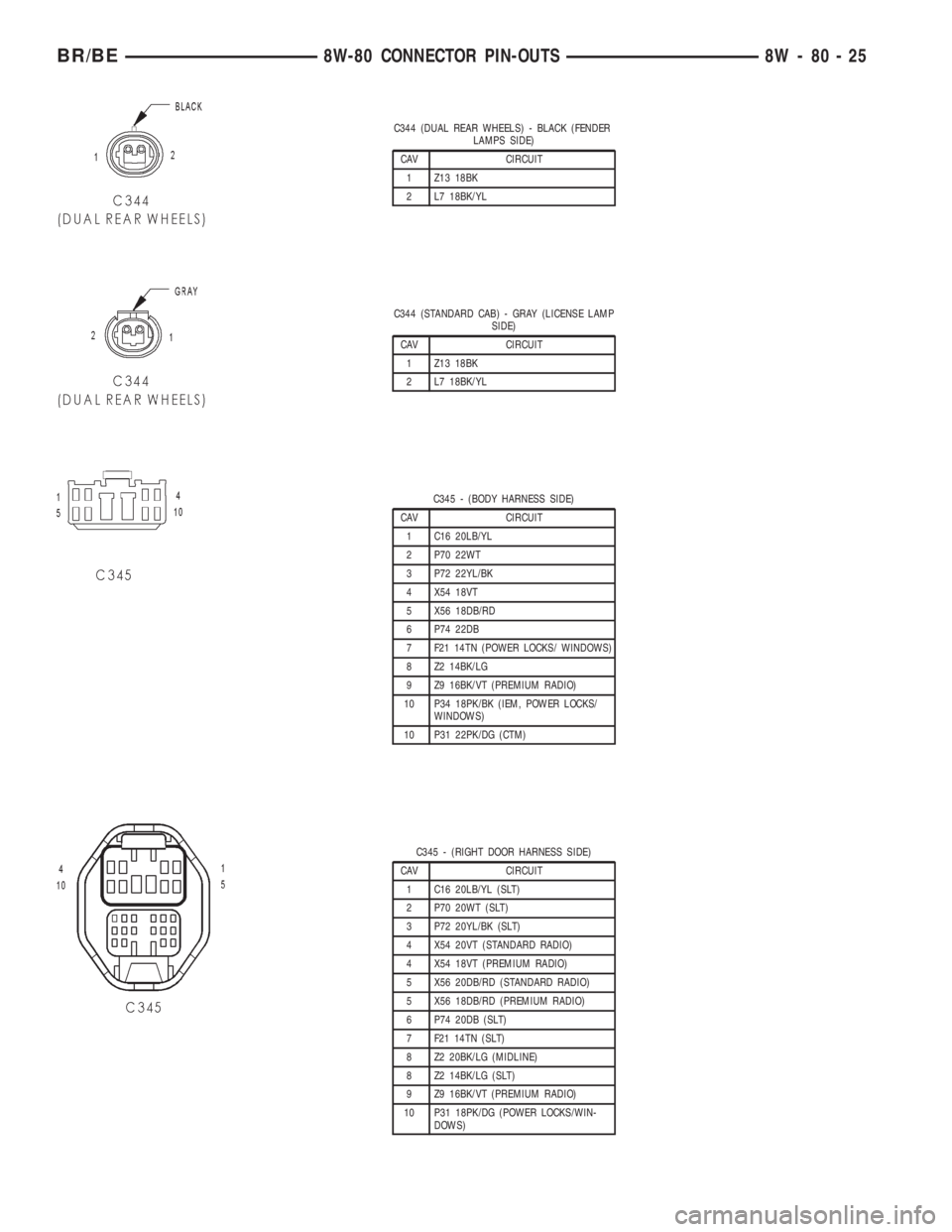

DODGE RAM 2002  Service Repair Manual C344 (DUAL REAR WHEELS) - BLACK (FENDER
LAMPS SIDE)
CAV CIRCUIT
1 Z13 18BK
2 L7 18BK/YL
C344 (STANDARD CAB) - GRAY (LICENSE LAMP
SIDE)
CAV CIRCUIT
1 Z13 18BK
2 L7 18BK/YL
C345 - (BODY HARNESS SIDE)
CA
