2023 TOYOTA RAV4 PLUG-IN HYBRID Manuel du propriétaire (in French)

215
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
■L’écran multifonction s’affiche lorsque
Le contacteur d’aliment ation est en position ON.
■Ecran à cristaux liquides
De petites taches ou des taches lumineuses peuvent apparaître sur l’écran. Ce phéno-
mène est caractéristique des écrans à cris- taux liquides et n’empêche pas l’utilisation ultérieure de l’écran.
■Lors du changement de mode de
conduite
La couleur d’arrière-plan de l’écran multifonc- tion change en fonction du mode de conduite sélectionné. ( P.422)
/ : Permet de changer
d’écran et de déplacer le curseur
/ : Permet de changer le
contenu affiché et de parcourir
l’écran vers le haut/bas
Appuyer : Entrée/Réglage
Appuyer et maintenir enfoncé : Per-
met de réinitialiser ou d’afficher les
éléments personnalisables, d’affi-
cher le curseur
Permet de déplacer le compteur
principal et de revenir à l’écran pré-
cédent
Affichage des appels émis/reçus et
de l’historique
Les appels émis ou reçus s’affichent en liai-
son avec le système mains libres. Pour plus
de détails sur le système mains libres, repor-
tez-vous au “Manuel multimédia du proprié-
taire”.
Les contacteurs de commande du
compteur permettent d’utiliser l’écran
multifonction.
■Modification du réglage du type
d’affichage des compteurs
Le réglage du type d’affichage des
compteurs peut être modifié à partir de
. ( P.220)
■Changement d’écran
Sélectionnez des éléments à partir de
la combinaison des 3 écrans à afficher
sur chacune des 3 zones d’affichage de
contenu.
Appuyez sur ou sur les contac-
AVERTISSEMENT
■Attention en cas d’utilisation pendant la conduite
●Faites particulièrement attention à la sécurité dans la zone environnante de
votre véhicule lorsque vous utilisez l’écran multifonction en conduisant.
●Ne regardez pas continuellement
l’écran multifonction lorsque vous conduisez, car vous risquez de ne pas voir des piétons, objets sur la route, etc.
devant votre véhicule.
■L’écran d’information à basse tempé- rature
 P.200
Contacteurs de commande du
compteur
Modification de l’affichage
A
B
C
D

2163-1. Combiné d’instruments
teurs de commande du compteur pour
faire défiler l’écran.
■Modification des contenus d’affi-
chage
Fait changer les éléments affichés sur
chaque zone d’affichage de contenu
(gauche/centrale/droite).
1Enfoncez et maintenez pour
afficher le curseur sur la zone d’affi-
chage de contenu (centrale).
2Appuyez sur ou pour dépla-
cer le curseur et sélectionner la
zone d’affichage de contenu.
3Appuyez sur ou pour sélec-
tionner les éléments.
■Eléments affichés dans la zone
d’affichage de contenu
Sélectionnez pour activer/désactiver
des éléments sur la zone d’affichage de
contenu (gauche/droite).
1Enfoncez et maintenez pour
afficher le curseur sur la zone d’affi-
chage de contenu (centrale).2Appuyez sur ou pour dépla-
cer le curseur et sélectionner la
zone d’affichage de contenu.
3Zone d’affichage de contenu
(gauche) : Appuyez sur pour
afficher la liste de contenus.
Zone d’affichage de contenu
(droite) : Appuyez sur pour affi-
cher la liste de contenus.
4Appuyez sur ou pour sélec-
tionner les éléments.
5Appuyez sur pour sélection-
ner/désélectionner un élément.
Les contenus d’affichage sont diffé-
rents en mode EV ou en mode AUTO
EV/HV et en mode HV.
Mode EV ou AUTO EV/HV
Consommation électrique actuelle
Affiche la consommation électrique actuelle
instantanée.
Consommation électrique moyenne
Affiche la consommation électrique
Consommation d’électri-
cité/Consommation de carbu-
rant
A
B

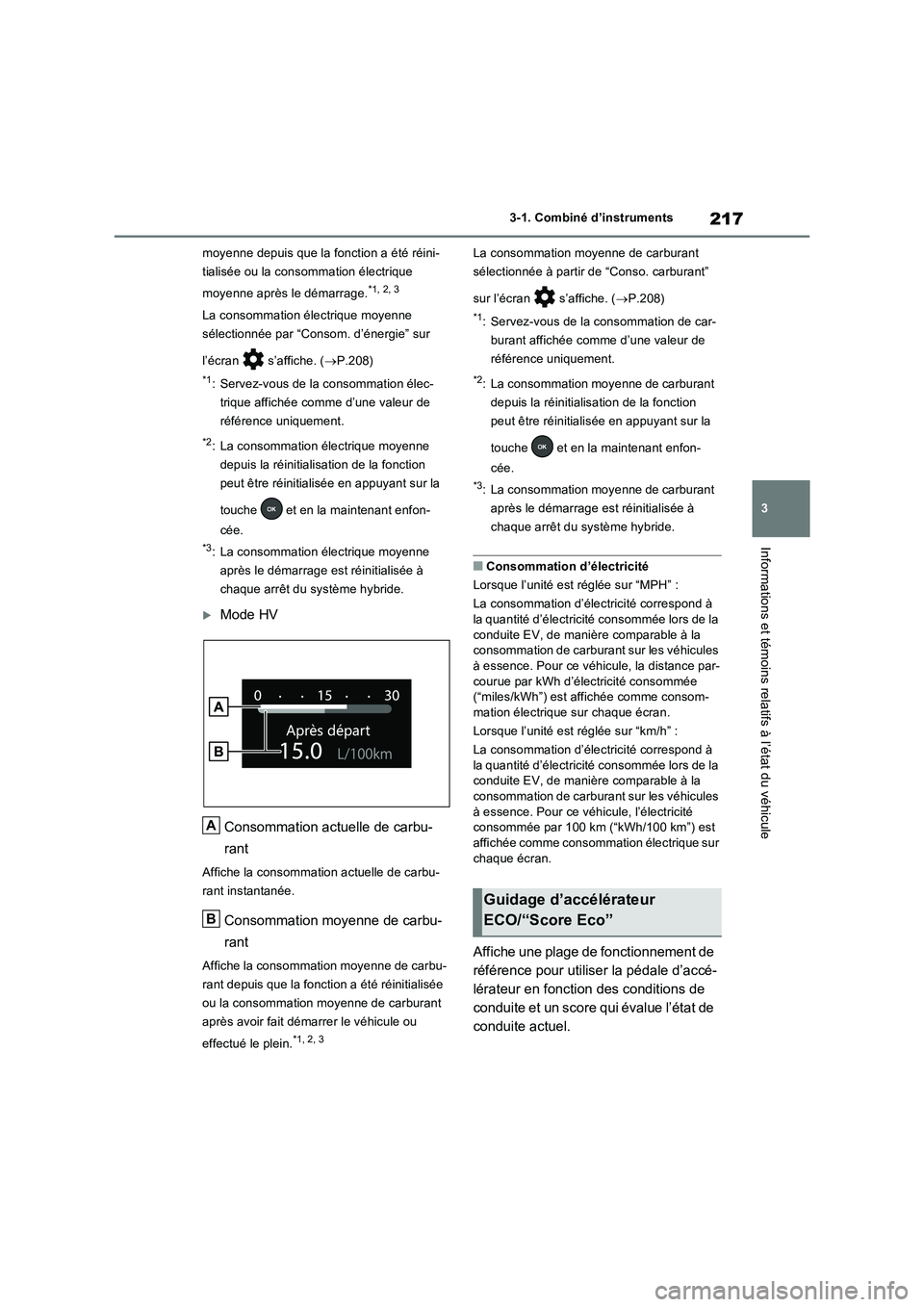

217
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
moyenne depuis que la fonction a été réini-
tialisée ou la consommation électrique
moyenne après le démarrage.
*1, 2, 3
La consommation électrique moyenne
sélectionnée par “Consom. d’énergie” sur
l’écran s’affiche. (P.208)
*1: Servez-vous de la consommation élec-
trique affichée comme d’une valeur de
référence uniquement.
*2: La consommation électrique moyenne
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation électrique moyenne
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
Mode HV
Consommation actuelle de carbu-
rant
Affiche la consommation actuelle de carbu-
rant instantanée.
Consommation moyenne de carbu-
rant
Affiche la consommation moyenne de carbu-
rant depuis que la fonction a été réinitialisée
ou la consommation moyenne de carburant
après avoir fait démarrer le véhicule ou
effectué le plein.
*1, 2, 3
La consommation moyenne de carburant
sélectionnée à partir de “Conso. carburant”
sur l’écran s’affiche. (P.208)
*1: Servez-vous de la consommation de car-
burant affichée comme d’une valeur de
référence uniquement.
*2: La consommation moyenne de carburant
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation moyenne de carburant
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
■Consommation d’électricité
Lorsque l’unité est réglée sur “MPH” :
La consommation d’électricité correspond à
la quantité d’électricité consommée lors de la
conduite EV, de manière comparable à la
consommation de carburant sur les véhicules
à essence. Pour ce véhicule, la distance par-
courue par kWh d’électricité consommée
(“miles/kWh”) est affichée comme consom-
mation électrique sur chaque écran.
Lorsque l’unité est réglée sur “km/h” :
La consommation d’électricité correspond à
la quantité d’électricité consommée lors de la
conduite EV, de manière comparable à la
consommation de carburant sur les véhicules
à essence. Pour ce véhicule, l’électricité
consommée par 100 km (“kWh/100 km”) est
affichée comme consommation électrique sur
chaque écran.
Affiche une plage de fonctionnement de
référence pour utiliser la pédale d’accé-
lérateur en fonction des conditions de
conduite et un score qui évalue l’état de
conduite actuel.
A
B
Guidage d’accélérateur
ECO/“Score Eco”

2183-1. Combiné d’instruments
Guidage d’accélérateur ECO
“Score Eco”
■Guidage d’accélérateur ECO
Zone ECO
Indique que le véhicule est conduit d’une
façon respectueuse de l’environnement.
Zone de puissance
Indique que la plage de conduite respec-
tueuse de l’environnement est dépassée
(pendant une conduite à pleine puissance,
etc.).
Accélération actuelle
Plage de fonctionnement de réfé-
rence
Une zone s’affiche en bleu sous la zone Eco
et peut être utilisée comme plage de fonc-
tionnement de référence pour utiliser la
pédale d’accélérateur en fonction des condi-
tions de conduite, comme le démarrage et la
conduite.L’affichage de guidage d’accélérateur ECO
change en fonction des conditions de
conduite, comme lorsque le véhicule
démarre ou lors de la conduite.
Il est plus facile de conduire d’une manière
respectueuse de l’environnement en se
basant sur l’affichage indiquant l’actionne-
ment de la pédale d’accélérateur et en res-
tant dans la plage de fonctionnement de
référence.
■“Score Eco”
L’état de conduite pour les 3 situations
suivantes est évalué selon 5 niveaux :
Accélération régulière au démarrage
(“Dém.”), conduite sans accélération
soudaine (“Vit.”) et arrêt en douceur
(“Arrêt”). Chaque fois que le véhicule
est arrêté, un score s’affiche (le meil-
leur score étant 100 points).
Score
“Dém.”
“Vit.”
“Arrêt”
3 situations s’affichent pour chaque icône
pendant la conduite.
A
B
A
B
C
D
A
B
C
D

219
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Comment lire l’affichage de la barre :
Une fois le démarrage effectué, l’affichage
“Score Eco” ne démarre pas tant que la
vitesse du véhicule ne dépasse pas 30 km/h
(19 mph) environ.
Le “Score Eco” est réinitialisé chaque fois
que le véhicule démarre pour lancer une
nouvelle évaluation.
■Le guidage d’accélérateur ECO/“Score
Eco” ne fonctionne pas lorsque
Le guidage d’accélérateur ECO/“Score Eco” ne fonctionne pas dans les situations suivantes :
●L’indicateur de système hybride ne fonc-tionne pas.
●Le véhicule roule alors que le régulateur de vitesse dynamique à radar à plage de
vitesses intégrale est activé.
Ratio de conduite EV après le
démarrage
Affiche le pourcentage de conduite EV
depuis le démarrage du système hybride.*
Temps écoulé après le démarrage
Affiche le temps écoulé depuis le démarrage
du système hybride.*
*: Ce pourcentage est réinitialisé à chaque
fois que le système hybride s’arrête.
Sélectionnez pour afficher l’état de
fonctionnement des systèmes
suivants :
 LTA (aide au maintien de la trajec-
toire)* ( P.362)
 Régulateur de vitesse dynamique à
radar à plage de vitesses intégrale*
( P.377)
*: Si le véhicule en est équipé
Sélectionnez pour afficher les informa-
tions suivantes associées au système
de navigation.
 Guidage d’itinéraire jusqu’à la desti-
nation
 Nom de rue
 Boussole
Sélectionnez pour pouvoir sélectionner
une source ou une plage audio sur le
compteur à l’aide des contacteurs de
commande du compteur.
ScoreAffichage de la barre
Non noté
Bas
Elevé
Ratio EV/Ratio de conduite EV
A
Affichage des informations
relatives aux systèmes d’aide à
la conduite
Affichage associé au système
de navigation (si le véhicule en
est équipé)
Affichage associé au système
audio
B

2203-1. Combiné d’instruments
■Informations relatives à la
conduite
2 éléments qui sont sélectionnés à
l’aide du réglage “Infos conduite”
(vitesse moyenne et distance) peuvent
être affichés verticalement.
Utilisez les informations affichées comme
référence uniquement.
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis le
démarrage du système hybride
*
• “Distance” : Affiche la distance par-
courue depuis le démarrage du sys-
tème hybride
*
• “Temps écoulé” : Affiche le temps
qui s’est écoulé depuis le démarrage
du système hybride
*
*: Ces éléments sont réinitialisés à chaque
arrêt du système hybride.
■Informations sur le trajet
2 éléments qui sont sélectionnés à
l’aide du réglage “Éléments TRIP A” ou
“Éléments TRIP B” (vitesse moyenne et
distance) peuvent être affichés vertica-
lement.
Utilisez les informations affichées comme
référence uniquement.
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis que
l’affichage a été réinitialisé
*
• “Distance” : Affiche la distance par-
courue depuis que l’affichage a été
réinitialisé
*
• “Temps écoulé” : Affiche le temps
écoulé depuis que l’affichage a été
réinitialisé
*
*: Pour procéder à la réinitialisation, affichez
l’élément désiré, puis appuyez sur la touche et maintenez-la enfoncée.
P.230
Affichage de répartition de couple
Affiche l’état de conduite de chaque roue en
6 étapes de 0 à 5.
Le schéma est fourni à titre d’exemple et
peut différer de l’image réellement affichée
sur l’écran multifonction.
Les réglages du véhicule et le contenu
affiché sur l’écran peuvent être modi-
fiés à l’aide des contacteurs de com-
mande du compteur.
■Procédure de réglage
1Enfoncez et maintenez pour
afficher le curseur sur la zone d’affi-
chage de contenu (centrale).
2Appuyez sur ou avec le cur-
seur sur la zone d’affichage de
contenu (centrale), pour sélection-
ner , puis appuyez sur .
Affichage des informations
relatives à la conduite
Ecran du contrôleur d’énergie
Affichage du système AWD
Affichage des réglages
A

221
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
3Appuyez sur ou sur les
contacteurs de commande du
compteur et déplacez le curseur
afin de sélectionner l’élément sou-
haité pour modifier les réglages.
Si la fonction est activée et désactivée ou
que le volume, etc. est modifié sur l’écran de
réglage, le réglage change à chaque fois
que vous appuyez sur .
Pour les fonctions qui permettent de sélec-
tionner les contenus de fonctionnement,
d’affichage, etc., l’écran de réglage s’affiche
en appuyant sur la touche et en la main-
tenant enfoncée. Lorsque l’écran de réglage
est affiché, sélectionnez le réglage ou la
valeur souhaitée (heure, etc.) à l’aide de la
touche .
4Après avoir modifié les réglages,
appuyez sur des contacteurs de
commande du compteur.
■Réglage de la luminosité du
compteur
Lorsque l’affichage de la commande
d’éclairage du combiné d’instruments
est activé, le fait d’appuyer sur le
contacteur et de le maintenir enfoncé
permet de régler la luminosité des
éclairages du combiné d’instruments.
■Affichage tête haute (si le véhi-
cule en est équipé) (P.225)
Sélectionnez pour changer le réglage
de l’affichage tête haute.
■ LTA (aide au maintien de la
trajectoire) (si le véhicule en est
équipé) (P.362)
Sélectionnez pour définir les éléments
suivants.
“Maintien centre”
Sélectionnez pour activer/désacti-
ver la fonction de centrage dans la file.
“Opt alerte”
Sélectionnez pour modifier chaque
méthode de notification de l’avertis-
sement de sortie de file.
“Sensibil.”
Sélectionnez pour régler la sensibi-
lité de l’avertissement de sortie de
file.
“Avertiss.roulis”
Sélectionnez pour activer/désacti-
ver l’avertissement de louvoiement
du véhicule.
“Sensib. roulis”
Sélectionnez pour régler la sensibi-
lité de l’avertissement de louvoie-
ment du véhicule.
■ BSM (moniteur d’angle
mort) (si le véhicule en est équipé)
(P.397)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du BSM
(moniteur d’angle mort)
Sélectionnez pour activer/désacti-
ver le système BSM.
“Sensibil.”
Sélectionnez pour modifier le délai
d’alerte de présence d’un véhicule
qui s’approche.
“Luminosité”
Sélectionnez pour modifier la lumi-
nosité des témoins des rétroviseurs
extérieurs. (P.397)
■ PCS (système de sécurité
préventive) (si le véhicule en est
équipé)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du système
PCS

2223-1. Combiné d’instruments
Sélectionnez pour activer/désacti-
ver le système de sécurité préven-
tive.
“Sensibil.”
Sélectionnez pour modifier le délai
d’avertissement de sécurité préven-
tive.
■Capteur d’aide au stationne-
ment Toyota (P.406)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du capteur
d’aide au stationnement Toyota
Sélectionnez pour activer/désacti-
ver le capteur d’aide au stationne-
ment Toyota.
“Volume”
Sélectionnez pour régler le volume
du signal sonore qui retentit lorsque
le capteur d’aide au stationnement
Toyota est activé.
■RCTA (alerte de croisement de
trafic arrière) (si le véhicule en est
équipé) (P.397)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation de la RCTA
(alerte de croisement de trafic
arrière)
Sélectionnez pour activer/désacti-
ver le système RCTA.
“Volume”
Sélectionnez pour régler le volume
du signal sonore qui retentit lorsque
le RCTA est activé.
■ PKSB (système de freinage
d’aide au stationnement) (si le
véhicule en est équipé) (P.414)
Sélectionnez pour activer/désactiver la
fonction de freinage d’aide au station-nement.
■ RSA (aide à la signalisation
routière) (si le véhicule en est
équipé) (P.373)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation de l’aide à la
signalisation routière
Sélectionnez pour activer/désactiver le sys-
tème RSA.
“Méth. notific.”
Sélectionnez pour modifier chaque méthode
de notification utilisée pour avertir le conduc-
teur lorsque le système détecte des condi-
tions de conduite qui sont interdites par des
panneaux de signalisation.
“Niv. notification”
Sélectionnez pour modifier chaque niveau
de notification utilisé pour avertir le conduc-
teur lorsque le système reconnaît un pan-
neau de limitation de vitesse.
■ Réglages du véhicule
“Réglages charge”
Sélectionnez pour définir les éléments sui-
vants.
• “Progr. de charge”
Sélectionnez pour enregistrer ou modifier le
programme de charge. (P.146)
• “Courant de charge”
Sélectionnez pour modifier le courant de
charge. (P.127)
• “Refroidisseur batterie”
Sélectionnez pour activer/désactiver le
refroidisseur de batterie. (P.130)
• “Chauffe-batterie”
Sélectionnez pour activer/désactiver le
réchauffeur de batterie. (P.130)
 DRCC
• “Réd. vitesse dans les virages”
Sélectionnez pour modifier le réglage de la
