2023 TOYOTA RAV4 PLUG-IN HYBRID Manuel du propriétaire (in French)

599
9
9-1. Caractéristiques
Caractéristiques du véhicule
Ce numéro est également estampé sur
l’étiquette du constructeur.
Ce numéro est également estampé
sous le siège avant droit.
■Numéro du moteur
Le numéro du moteur est estampé sur
le bloc-moteur, comme indiqué sur le
schéma.
Moteur
ModèleA25A-FXS
Type4 cylindres en ligne, 4 temps, essence
Alésage et course87,50 103,48 mm (3,444,07 in.)
Cylindrée2487 cm3 (151,8 cu. in.)
Jeu des soupapesRéglage automatique

6009-1. Caractéristiques
Avant
Arrière
Carburant
Type de carburant
Lorsque vous voyez ce type d’étiquettes de carburant
dans une station-service, utilisez exclusivement le
carburant marqué de l’une des étiquettes suivantes.
Pour les véhicules destinés à la zone UE :
Essence sans plomb conforme à la norme euro-
péenne EN228 uniquement
Sauf véhicules destinés à la zone UE :
Essence sans plomb uniquement
Nombre d’octane recherche95 ou supérieur
Capacité du réservoir à carburant
(référence)55 L (14,5 gal., 12,1 Imp.gal.)
Moteur électrique (moteur de traction)
TypeMoteur synchrone à aimant permanent
Puissance maximum134 kW
Couple maximum270 N•m (27,5 kgf•m, 199 ft•lbf)
TypeMoteur synchrone à aimant permanent
Puissance maximum40 kW
Couple maximum121 N•m (12,3 kgf•m, 89,2 ft•lbf)
Batterie hybride (batterie de traction)
TypeBatterie au lithium-ion
Tension3,7 V/cellule
Capacité51 Ah
Quantité96 cellules
Tension nominale355,2 V

601
9 9-1. Caractéristiques
Caractéristiques du véhicule
■Quantité d’huile (Vidange et remplissage  référence*)
*: La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange d’huile
moteur. Faites monter le moteur en température, arrêtez le système hybride, attendez plus
de 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■Choix de l’huile moteur
L’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota) est utili-
sée pour votre Toyota. Toyota recom-
mande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Une autre
huile moteur de qualité équivalente
peut également être utilisée.
Grade d’huile :
0W-16 :
Huile moteur multigrade de classe API
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving” ; ou ILSAC GF-
6B
0W-20 et 5W-30 :
Huile moteur multigrade de classe API
SM “Energy-Conserving “, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving” ; ou ILSAC GF-
6A
Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-16 à sa sortie d’usine,
le meilleur choix pour une bonne
consommation de carburant et pour un
bon démarrage par temps froid.
Si de l’huile SAE 0W-16 n’est pas dis-
ponible, vous pouvez utiliser de l’huile
SAE 0W-20. Toutefois, elle devrait être remplacée par de la SAE 0W-16 lors de
la vidange d’huile suivante.
Plage de températures prévues
avant la prochaine vidange d’huile
De préférence
Viscosité de l’huile (0W-16 est expliqué
ici en guise d’exemple) :
• La partie 0W de 0W-16 indique la
caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui
ont une valeur plus petite avant le W
facilitent le démarrage du moteur par
temps froid.
• La partie 16 de 0W-16 indique la
caractéristique de la viscosité de
l’huile lorsque l’huile est à tempéra-
ture élevée. Une huile dont la visco-
sité est plus élevée (ayant une
valeur plus grande) convient mieux
si le véhicule circule à des vitesses
élevées ou dans des conditions de
charge extrêmes.
Système de lubrification
Avec filtre4,5 L (4,8 qt., 4,0 Imp. qt.)
Sans filtre4,2 L (4,4 qt., 3,7 Imp. qt.)
A
B

6029-1. Caractéristiques
Comment interpréter les étiquettes sur
les récipients d’huile :
Sur certains récipients d’huile moteur
figurent soit l’un, soit les deux symboles
d’identification API pour vous permettre
de sélectionner l’huile à utiliser.Symbole service API
Partie supérieure : “API SERVICE SP” signi-
fie que la qualité d’huile a été désignée par
l’API (American Petroleum Institute).
Partie centrale : “SAE 0W-16” indique le
grade de viscosité SAE.
Partie inférieure : “Resource-Conserving”
signifie que l’huile contribue à économiser le
carburant et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (Inter-
national Lubricant Specification Advisory
Committee) se trouve sur l’avant du réci-
pient.
*: La quantité de liquide de refroidissement représente la quantité de référence.
Si un remplacement est nécessaire, contactez un concessionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qualifié.
A
B
Système de refroidissement
Capacité*
Moteur à
essence7,4 L (7,8 qt., 6,5 Imp. qt.)
Unité de com-
mande d’ali-
mentation
électrique
2,0 L (2,1 qt., 1,8 Imp. qt.)
Type de liquide de refroidissement
Utilisez l’un des liquides suivants :
• “Toyota Super Long Life Coolant” (liquide de refroi-
dissement super longue durée Toyota)
• Un liquide de refroidissement similaire de haute
qualité à base d’éthylène glycol, fabriqué selon la
technologie hybride des acides organiques longue
durée et exempt de silicate, d’amine, de nitrite et
de borate
N’utilisez pas d’eau pure seule.

603
9
9-1. Caractéristiques
Caractéristiques du véhicule
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contacte z un concessionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qualifié.
Système d’allumage (bougie d’allumage)
FabricationDENSO FC16HR-Q8
Ecartement0,8 mm (0,031 in.)
NOTE
■Bougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à élec trode en iridium. Ne réglez pas l’écarte- ment des électrodes de bougies d’allumage.
Système électrique (batterie 12 volts)
Mesures de la tension spécifique à 20 °C
(68 °F) :
12,0 V ou plus
(Mettez le contacteur d’alimentation en posi-
tion OFF et allumez les feux de route pen-
dant 30 secondes.)
Si la tension est inférieure à la valeur stan-
dard, chargez la batterie 12 volts.
Intensités de chargeCharge rapide15 A max.
Charge lente5A max.
Boîte de vitesses hybride
Quantité de liquide*4,4 L (4,6 qt., 3,9 Imp.qt.)
Type de liquide
“Toyota Genuine ATF WS” (liquide de boîte
de vitesses automatique WS d’origine
Toyota)
NOTE
■Type de liquide de boîte de vitesses hybride
L’utilisation d’un liquide de boîte de vitesses autre que celui du type indiqué ci-dessus risque de provoquer un bruit ou des vibrations anormaux et de finir par endommager la boîte de
vitesses du véhicule.

6049-1. Caractéristiques
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contacte z un concessionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qualifié.
*: Dégagement minimum lorsque la pédale est enf oncée avec une force de 300 N (30,5 kgf,
67,4 lbf) lorsque le système hybride fonctionne.
■Pneu classique
Type A
Différentiel arrière (moteur électrique arrière)
Quantité de liquide*1,7 L (1,8 qt., 1,5 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de boîte de
vitesses automatique WS d’origine Toyota)
NOTE
■Type de liquide de différentiel arrière
L’utilisation d’un liquide de différentiel autre que celui du type indiqué ci-dessus risque de provoquer un bruit ou des vibrat ions anormaux et de finir par endommager le différentiel du
véhicule.
Freins
Dégagement de la
pédale*
Véhicules à
conduite à gauche128 mm (5,0 in.) min.
Véhicules à
conduite à droite95 mm (3,7 in.) min.
Garde à la pédale1,0  6,0 mm (0,04  0,24 in.)
Type de liquideSAE J1703 ou FMVSS N° 116 DOT 3
SAE J1704 ou FMVSS N° 116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)
Pneus et roues
Dimensions de pneu225/60R18 100H

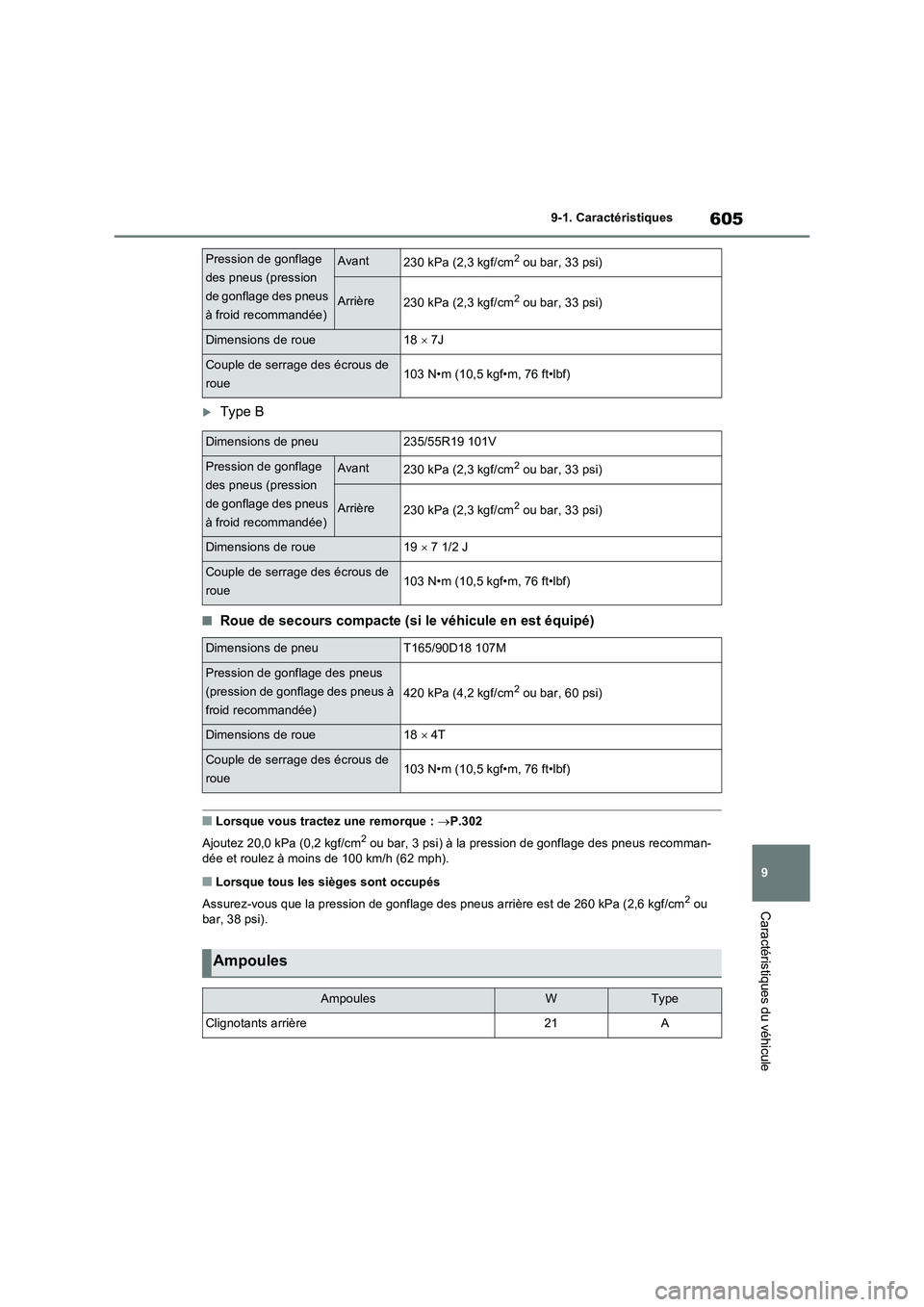

605
9 9-1. Caractéristiques
Caractéristiques du véhicule
Type B
■Roue de secours compacte (si le véhicule en est équipé)
■Lorsque vous tractez une remorque : P.302
Ajoutez 20,0 kPa (0,2 kgf/cm
2 ou bar, 3 psi) à la pression de gonflage des pneus recomman-
dée et roulez à moins de 100 km/h (62 mph).
■Lorsque tous les sièges sont occupés
Assurez-vous que la pression de gonflage des pneus arrière est de 260 kPa (2,6 kgf/cm
2 ou
bar, 38 psi).
Pression de gonflage
des pneus (pression
de gonflage des pneus
à froid recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Dimensions de roue18  7J
Couple de serrage des écrous de
roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu235/55R19 101V
Pression de gonflage
des pneus (pression
de gonflage des pneus
à froid recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Dimensions de roue19  7 1/2 J
Couple de serrage des écrous de
roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneuT165/90D18 107M
Pression de gonflage des pneus
(pression de gonflage des pneus à
froid recommandée)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions de roue18  4T
Couple de serrage des écrous de
roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Ampoules
AmpoulesWType
Clignotants arrière21A

6069-1. Caractéristiques
A : Ampoules poirettes (ambre)
B : Ampoules poirettes (transparentes)
*: Si le véhicule en est équipé
Feux de recul16B
Eclairages de sol extérieurs*5B
AmpoulesWType
