2-2. Charge
Système hybride plug-in
Par mesure de sécurité, inspectez le
câble de charge CA à intervalles régu-
liers.
■Puissance
 Tension (Um) : 220 V- 240 V~
 Fréquence : 50 Hz/60 Hz 1Φ
 Courant : 10 A
 Courant de fonctionnement résiduel (IΔn) : 6 mA
 Température ambiante : -30 °C à 55 °C
Inspection et entretien du câble
de charge CA
AVERTISSEMENT
■Vérification périodique
Vérifiez les points suivants régulièrement.
Dans le cas contraire, cela pourrait entraî-
ner un accident inattendu, avec pour conséquence des blessures graves, voire mortelles.
●Le câble de charge CA, la fiche, le
connecteur de charge ou le CCID (dis- positif d’interruption de circuit de charge) n’ont pas été endommagés.
●La prise n’a pas été endommagée.
●La fiche peut être insérée en toute sécu-rité dans la prise.
●La fiche ne devient pas extrêmement chaude pendant son utilisation.
●L’extrémité de la fiche n’est pas défor-
mée.
●La fiche n’est pas encrassée par de la poussière, etc.
Retirez la fiche de la prise avant de l’ins-
pecter. Si vous détectez des anomalies
quelconques sur le câble de charge CA
lors de l’inspection, cessez immédiate-
ment de l’utiliser et contactez un conces-
sionnaire ou un réparateur Toyota agréé,
ou tout autre réparateur dûment qualifié.
■Entretien du câble de charge CA
Lorsque le câble de charge CA est sale, retirez d’abord la saleté à l’aide d’un chif-fon essoré et rêche, puis essuyez le câble
à l’aide d’un chiffon sec.
Cependant, ne le lavez jamais à l’eau. En cas de lavage du câble de charge CA à l’eau, des incendies ou des décharges
électriques risquent de se produire et de provoquer des blessures graves, voire mortelles.
■Lorsque le câble de charge CA est inutilisé pendant une longue période
Retirez la fiche de la prise. De la poussière pourrait s’accumuler sur la fiche ou sur la
prise, entraînant une surchauffe suscep- tible de provoquer un incendie.
En outre, conservez le câble dans un endroit exempt d’humidité.

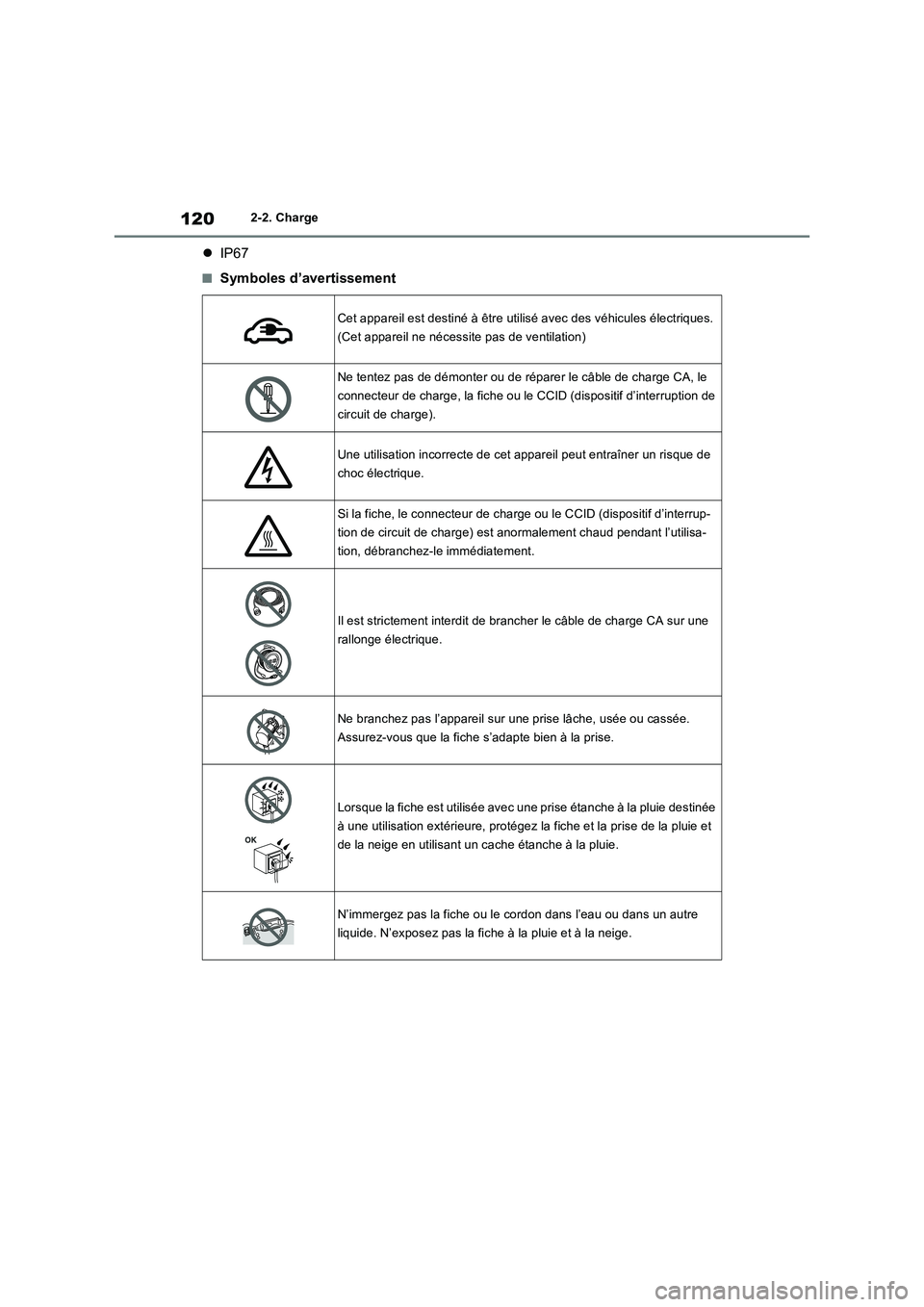

Annexe (câble de charge CA de mode 2)

1202-2. Charge
IP67
■Symboles d’avertissement
Cet appareil est destiné à être utilisé avec des véhicules électriques.
(Cet appareil ne nécessite pas de ventilation)
Ne tentez pas de démonter ou de réparer le câble de charge CA, le
connecteur de charge, la fiche ou le CCID (dispositif d’interruption de
circuit de charge).
Une utilisation incorrecte de cet appareil peut entraîner un risque de
choc électrique.
Si la fiche, le connecteur de charge ou le CCID (dispositif d’interrup-
tion de circuit de charge) est anor malement chaud pendant l’utilisa-
tion, débranchez-le immédiatement.
Il est strictement interdit de brancher le câble de charge CA sur une
rallonge électrique.
Ne branchez pas l’appareil sur une prise lâche, usée ou cassée.
Assurez-vous que la fiche s’adapte bien à la prise.
Lorsque la fiche est utilisée avec un e prise étanche à la pluie destinée
à une utilisation extérieure, protégez la fiche et la prise de la pluie et
de la neige en utilisant un cache étanche à la pluie.
N’immergez pas la fiche ou le co rdon dans l’eau ou dans un autre
liquide. N’exposez pas la fiche à la pluie et à la neige.

121
2
2-2. Charge
Système hybride plug-in
■Symboles de mise en garde
Pour réduire le risque de choc élec trique, n’effectuez le branchement
que sur une prise avec mise à la terre appropriée.
Ne suspendez pas le CCID (dispositif d’interruption de circuit de
charge) à la fiche. Assurez-vous que le CCID (dispositif d’interruption
de circuit de charge) est pris en charge.
Ne soumettez pas le câble de charge CA, le connecteur de charge, la
fiche ou le CCID (dispositif d’interruption de circuit de charge) à un
choc violent ou à une force importante.
Ne posez pas d’objets lourds sur le câble de charge CA, le connec-
teur de charge, la fiche ou le CCID (dispositif d’interruption de circuit
de charge).
N’utilisez pas cet appareil si le câbl e de charge CA est effiloché, pré-
sente une isolation cassée ou tout autre signe de dommage.
N’enroulez pas le cordon d’alimentation ou le câble de charge CA
autour du CCID (dispositif d’interr uption de circuit de charge) ni du
connecteur de charge.

1222-2. Charge
■Symboles d’information
Ce dispositif peut ne pas fonctionner s’il est utilisé avec un système
informatique ou d’autres systèmes non mis à la terre tels qu’un géné-
rateur à enroulement isolé ou un transformateur d’isolement.
Ce dispositif possède un conducteur de protection non commuté.
N’utilisez pas cet appareil à une altitude de plus de 4000 mètres.

123
2 2-2. Charge
Système hybride plug-in
■Déverrouillage du couvercle du
port de charge
1Déverrouillez les portes à l’aide du
système d’ouverture et de démar-
rage intelligent ou de la commande
à distance.
2Appuyez sur le centre du bord
arrière du couvercle du port de charge (emplacement indiqué sur le
schéma) et ouvrez-le.
■Verrouillage du couvercle du port
de charge
Le couvercle de port de charge est ver-
rouillé lorsque le couvercle est fermé et
que les portes sont verrouillées à l’aide
du système d’ouverture et de démar-
rage intelligent ou de la commande à
distance.
■Fonction de sécurité
Lorsque toutes les portes sont verrouillées à
l’aide de la fonction de sécurité alors que le
couvercle du port de charge est fermé, ce
dernier sera aussi verrouillé. (P.240)
■Verrouillage du couvercle du port de
charge
Si le couvercle du port de charge est fermé
après le verrouillage des portes, le couvercle
ne sera pas verrouillé. Dans ce cas, fermez
le couvercle, puis verrouillez de nouveau les
portes.
■Si le couvercle du port de charge ne
s’ouvre pas
Si le couvercle du port de charge ne s’ouvre
pas en suivant la procédure normale, il peut
être ouvert d’urgence en exécutant les
étapes suivantes.
1Ouvrez la porte de coffre. (P.246, 248)
2Tirez sur le couvercle de la batterie
12 volts et retirez-le. (P.496)
3Accrochez un doigt au levier de déver-
rouillage d’urgence comme indiqué sur
l’illustration.
Verrouillage et déverrouil-
lage du couvercle du port
de charge et du connec-
teur de charge
Le couvercle du port de charge
peut être verrouillé/déverrouillé et
le connecteur de charge peut être
déverrouillé à l’aide du système
d’ouverture et de démarrage intel-
ligent ou de la commande à dis-
tance. (P.239)
Si le système d’ouverture et de
démarrage intelligent ou la com-
mande à distance ne fonctionne
pas correctement, utilisez la clé
mécanique. (P.586)
Verrouillage et déverrouillage
du couvercle du port de charge

1242-2. Charge
4Déplacez le levier de déverrouillage dans
le sens indiqué sur le schéma.
*
Le couvercle du port de charge est déver-
rouillé et peut être ouvert.
*: Assurez-vous de le déplacer dans le sens
indiqué sur le schéma. Exercer une force
dans d’autres sens risquerait d’endomma-
ger le levier de déverrouillage d’urgence.
5Appuyez sur le centre du bord arrière du
couvercle du port de charge pour l’ouvrir.
(P.108)
Cette méthode de déverrouillage constitue
une mesure corrective provisoire destinée
aux cas d’urgence uniquement. Si le pro-
blème persiste, faites immédiatement vérifier
le véhicule par un concessionnaire ou un
réparateur Toyota agréé ou par tout autre
réparateur qualifié.
■Verrouillage du connecteur de
charge
Le connecteur de charge sera automa-
tiquement verrouillé lors de son inser-
tion dans l’entrée de charge CA.
■Déverrouillage du connecteur de
charge
Le connecteur de charge est déver-
rouillé lorsque les portes sont déver-
rouillées à l’aide du système
d’ouverture et de démarrage intelligent
ou de la commande à distance.
Le connecteur de charge se verrouille
lorsqu’il est branché et se déverrouille
lorsque les portes sont déverrouillées.
Par conséquent, l’état de verrouillage
ou de déverrouillage du connecteur de
charge peut ne pas correspondre à
l’état de verrouillage ou de déverrouil-
lage des portes.
Si le connecteur de charge est ver-
rouillé alors que les portes sont déver-
rouillées, il peut être déverrouillé au
moyen des opérations suivantes.
Déverrouillez à nouveau les portes à
l’aide du système d’ouverture et de
démarrage intelligent après avoir
effectué une opération de verrouil-
lage. (P.239)
Effectuez une opération de déver-
rouillage en appuyant sur le bouton
de déverrouillage à l’aide de la com-
mande à distance. (P.239)
■Fonction de verrouillage du connecteur
de charge
La fonction de verrouillage du connecteur de
charge ne garantit pas d’éviter le vol du câble
de charge CA et ne permet pas nécessaire-
ment d’empêcher tout acte malintentionné.
■Déverrouillage du connecteur de
charge à l’aide du système d’ouverture
et de démarrage intelligent
Si le connecteur de charge est verrouillé
alors que les portes sont déverrouillées, ver-
rouillez et déverrouillez-les à nouveau pour
déverrouiller le connecteur de charge.
Verrouillage et déverrouillage
du connecteur de charge

125
2
2-2. Charge
Système hybride plug-in
■Fonction de sécurité pour le déverrouil- lage
Si le connecteur de charge n’est pas retiré dans les 30 secondes environ suivant le
déverrouillage du véhicule, la fonction de sécurité verrouille à nouveau automatique-ment le connecteur.
■Déverrouillage du connecteur de
charge pendant la charge
Si le connecteur de charge est déverrouillé pendant la charge, la charge sera arrêtée. Une fois que la fonction de sécurité ( P.125)
est activée, la char ge peut ne pas redémarrer automatiquement. Dans ce cas, retirez le
connecteur de charge*, puis réinsérez-le.*: Lorsque le connecteur de charge est retiré,
le programme de charge est mis à jour.
( P.146)
■Lorsqu’il est impossible d’insérer le connecteur de charge dans l’entrée de charge CA
Vérifiez si la broche du verrou du connecteur
n’est pas abaissée.
Si la broche du verrou du connecteur est
abaissée, le verrou du connecteur est activé.
Déverrouillez les portes à l’aide du système
d’ouverture et de démarrage intelligent ou de
la commande à distance, déverrouillez le
connecteur de charge et vérifiez si la broche
du verrou du connecteur n’est pas abaissée.
■Si le connecteur de charge ne peut pas être déverrouillé
Le connecteur de charge peut être déver-
rouillé en actionnant le levier de déverrouil- lage d’urgence.
1 Ouvrez la porte de coffre. (P.246, 248)
2 Retirez le couvercle comme indiqué sur le schéma.
3 Insérez une main dans la partie inférieure du véhicule, obliquement vers le haut, puis posez un doigt sur le levier de
déverrouillage d’urgence.
4 Déplacez le levier de déverrouillage dans
le sens indiqué sur le schéma.*
Le connecteur de charge est déverrouillé et
peut être retiré.*: Assurez-vous de le dépl acer dans le sens
indiqué sur le schéma. Exercer une force
dans d’autres sens risquerait d’endomma-
ger le levier de déverrouillage d’urgence.
5 Réinstallez le couvercle dans sa position
initiale.
Cette méthode constitue une mesure correc- tive provisoire destinée aux cas d’urgence uniquement. Si le problème persiste, faites
immédiatement vérifier le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
N’actionnez pas le levier de déverrouillage
d’urgence lorsque le connecteur de charge

1262-2. Charge
peut être déverrouillé normalement.
*: Si le câble de charge CA est fourni.
 Effectuez le branchement sur une
prise 220 V - 240 V CA avec disjonc-
teur de courant résiduel (RCCB) et
un disjoncteur. Il est fortement
recommandé d’utiliser un circuit
indépendant de 13 A pour garantir le
bon fonctionnement du câble de
charge CA.
 Nous vous conseillons fortement
d’utiliser une connexion exclusive de
la boîte de dérivation pour la charge.
Si vous vous branchez sur une prise
qui est en circuit partagé, et si
d’autres appareils électriques sont
utilisés sur d’autres prises du même
circuit, le disjoncteur risque alors de
AVERTISSEMENT
■Lors du branchement du connecteur de charge sur l’entrée de charge CA
Veillez à ne pas toucher la partie de ver-
rouillage du couvercl e du port de charge. Lorsque le verrou du connecteur fonc-tionne, le verrou du couvercle du port de
charge fonctionne égal ement. La broche du verrou du couvercl e du port de charge peut vous toucher la main et vous blesser.
NOTE
■Lors de l’insertion du connecteur de
charge
Respectez les mesures de précaution sui- vantes. Le non-respect de ces mesures pourrait entraîner un dysfonctionnement
du système de verrouillage de connecteur de charge.
●Vérifiez que le connecteur de charge est compatible avec ce véhicule.
Un connecteur de charge de type diffé- rent ou un connecteur de charge dont l’élément d’insertion est endommagé ou
déformé peut ne pas être verrouillé.
●N’appliquez pas de force excessive au connecteur de char ge après avoir
inséré le connecteur de charge. Lorsque vous retirez le connecteur de charge, assurez-vous de déverrouiller le
connecteur de charge.
Sources d’alimentation
électrique utilisables*
Une source d’alimentation externe
qui remplit les critères suivants
est nécessaire pour charger ce
véhicule. Effectuez ces vérifica-
tions avant le début de la charge.
AVERTISSEMENT
■Avertissements concernant les défauts électriques
Veillez à observer les mesures de précau- tion indiquées dans le présent manuel du
propriétaire lorsque vous chargez la batte- rie du véhicule.
Si vous utilisez une source d’alimentation électrique non conforme aux spécifications
ou si vous ne respectez pas la réglemen- tation au cours de la charge, vous risquez de provoquer un accident pouvant entraî-
ner des blessures graves, voire mortelles.
Sources d’alimentation élec-
trique
