2023 TOYOTA RAV4 PLUG-IN HYBRID Manuel du propriétaire (in French)

399
5
5-5. Utilisation des systèmes d’aide à la conduite
Conduite
■Véhicules pouvant être détectés
par le moniteur d’angle mort
La fonction BSM utilise des capteurs
radar pour détecter les véhicules sui-
vants circulant sur des files adjacentes
et avise le conducteur de la présence
de tels véhicules par l’intermédiaire des
témoins des rétroviseurs extérieurs.
AVERTISSEMENT
■Pour garantir un fonctionnement cor-
rect du système
Les capteurs de moniteur d’angle mort sont installés dans les côtés gauche et droit du pare-chocs arrière respective-
ment. Respectez les mesures suivantes pour garantir le bon fonctionnement du moniteur d’angle mort.
●Gardez toujours propres les capteurs et les zones environnant es du pare-chocs
arrière. Si un capteur ou la zone environnante sur le pare-chocs arrière est sale ou
couverte de neige, le moniteur d’angle mort peut ne pas fonctionner et un mes-sage d’avertissement ( P.398)
s’affiche. Lorsque cela se produit, essuyez la saleté ou la neige et condui-sez le véhicule de sorte que les condi-
tions de fonctionnement de la fonction BSM ( P.401) soient remplies pendant
environ 10 minutes. Si le message d’avertissement ne disparaît pas, faites vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
●Ne soumettez pas un capteur, ni la zone environnante sur le pare-chocs arrière,
à un impact violent. Si un capteur change de position ne serait-ce que très légèrement, le sys-
tème peut ne plus fonctionner correcte- ment et les véhicules sont susceptibles de ne pas être détectés correctement.
Dans les situations suivantes, faites vérifier votre véhicule par un conces-sionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qua- lifié.
• Un capteur ou sa zone environnante a été soumis à un impact violent.
• Si la zone environnante d’un capteur est
rayée ou bosselée, ou qu’une partie s’est détachée.
●Ne démontez pas le capteur.
●Ne fixez pas d’accessoires, d’autocol-lants (notamment des autocollants transparents), de papier aluminium, etc.
sur un capteur ou sa zone environnante sur le pare-chocs arrière.
●Ne modifiez pas le capteur ou la zone
environnante sur le pare-chocs arrière.
●Si un capteur ou le le pare-chocs arrière doit être déposé/reposé, ou remplacé,
contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
●Peignez le pare-chocs arrière unique-ment avec une couleur officielle de Toyota.
Fonction de moniteur d’angle
mort

4005-5. Utilisation des systèmes d’aide à la conduite
Véhicules circulant dans des zones
qui ne sont pas visibles à l’aide des
rétroviseurs extérieurs (angles
morts)
Véhicules se rapprochant rapide-
ment par l’arrière dans des zones
qui ne sont pas visibles à l’aide des
rétroviseurs extérieurs (angles
morts)
■Zones de détection de la fonction
BSM
Les zones dans lesquelles les véhi-
cules peuvent être détectés sont
décrites ci-après.
La plage de chaque zone de détection est la
suivante :
De 0,5 m (1,6 ft.) à 3,5 m (11,5 ft.)
environ de l’un des côtés du véhi-
cule
La zone située entre le côté du véhicule et
0,5 m (1,6 ft.) à partir du côté du véhicule ne
peut pas être détectée.
Environ 1 m (3,3 ft.) devant le pare-
chocs arrière
Environ 3 m (9,8 ft.) à partir du
pare-chocs arrière
Environ 3 m (9,8 ft.) à 60 m (197 ft.)
à partir du pare-chocs arrière
Plus la différence de vitesse entre votre
véhicule et le véhicule détecté est élevée,
plus le véhicule sera détecté de loin, entraî-
nant l’éclairage ou le clignotement du témoin
de rétroviseur extérieur.
A
B
A
B
C
D

401
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
■La fonction BSM est opérationnelle
lorsque
La fonction BSM est opérationnelle lorsque
toutes les conditions suivantes sont réunies :
●La fonction BSM est activée.
●Le levier de changement de vitesse est
dans une position autre que R.
●La vitesse du véhicule est supérieure à
environ 16 km/h (10 mph).
■La fonction BSM est en mesure de
détecter un véhicule lorsque
La fonction BSM peut détecter un véhicule
présent dans la zone de détection dans les
situations suivantes :
●Un véhicule situé sur une file adjacente
dépasse votre véhicule.
●Vous dépassez lentement un véhicule qui
se trouve sur une file adjacente.
●Un autre véhicule pénètre dans la zone de
détection lorsqu’il change de file.
■Conditions dans lesquelles le système
ne détectera pas de véhicule
La fonction BSM n’est pas conçue pour
détecter les types de véhicules et/ou d’objets
suivants :
●Petites motocyclettes, vélos, piétons, etc.*
●Véhicule venant en sens inverse
●Glissières de sécurité, murs, panneaux,
véhicules garés et autres objets immobiles
similaires
*
●Véhicules suivant votre véhicule sur la
même file*
●Véhicules éloignés de 2 files de circulation
de votre véhicule*
●Véhicules qui sont dépassés rapidement
par votre véhicule
*: Selon les conditions, la détection d’un
véhicule et/ou d’un objet peut s’effectuer.
■Conditions dans lesquelles le système
peut ne pas fonctionner correctement
●La fonction BSM peut ne pas détecter cor-
rectement des véhicules dans les situa-
tions suivantes :• Lorsque le capteur est déréglé en raison
d’un impact important subi par le capteur
ou la zone qui l’entoure
• Lorsque de la boue, de la neige, du givre,
un autocollant, etc. recouvre le capteur ou
la zone environnante sur le pare-chocs
arrière
• Lorsque vous roulez sur un revêtement de
route mouillé avec des flaques d’eau par
mauvais temps, par exemple en cas de
forte pluie, de neige ou de brouillard
• Lorsque plusieurs véhicules s’approchent
et qu’un petit espace seulement sépare
chaque véhicule
• Lorsque la distance qui sépare votre véhi-
cule et un véhicule qui vous suit est courte
• En cas de différence de vitesse significa-
tive entre votre véhicule et le véhicule
pénétrant dans la zone de détection
• Lorsque la différence de vitesse entre
votre véhicule et un autre véhicule change
• Lorsqu’un véhicule pénètre dans une zone
de détection en se déplaçant environ à la
même vitesse que votre véhicule
• Pendant que votre véhicule démarre à par-
tir d’un arrêt, un autre véhicule reste dans
la zone de détection
• En cas de conduite dans des descentes et
des montées raides successives, comme
les côtes, déclivités de la route, etc.
• En cas de conduite sur des routes présen-
tant des virages serrés, des courbes suc-
cessives ou un revêtement irrégulier
• Lorsque les files de circulation sont larges,
ou lorsque vous conduisez sur le bord
d’une file et que le véhicule sur une file
adjacente se trouve trop loin de votre véhi-
cule
• Lorsqu’un accessoire (comme un porte-
vélos) est installé à l’arrière du véhicule
• En cas de différence de hauteur significa-
tive entre votre véhicule et le véhicule
pénétrant dans la zone de détection
• Immédiatement après l’activation de la
fonction BSM/RCTA
• Lorsque vous tractez une remorque
●Le nombre de cas dans lesquels la fonc-
tion BSM détecte un véhicule et/ou un
objet sans raison peut augmenter dans les
situations suivantes :
• Lorsque le capteur est déréglé en raison
d’un impact important subi par le capteur

4025-5. Utilisation des systèmes d’aide à la conduite
ou la zone qui l’entoure
• Lorsque la distance séparant votre véhi-
cule d’une glissière de sécurité, d’un mur,
etc., qui rentre dans la zone de détection,
est courte
• En cas de conduite dans des descentes et
des montées raides successives, comme
les côtes, déclivités de la route, etc.
• Lorsque les files de circulation sont
étroites, ou lorsque vous conduisez sur le
bord d’une file, et qu’un véhicule circulant
sur une file autre que les files adjacentes
entre dans la zone de détection
• En cas de conduite sur des routes présen-
tant des virages serrés, des courbes suc-
cessives ou un revêtement irrégulier
• Lorsque les pneus dérapent ou patinent
• Lorsque la distance qui sépare votre véhi-
cule et un véhicule qui vous suit est courte
• Lorsqu’un accessoire (comme un porte-
vélos) est installé à l’arrière du véhicule
• Lorsque le véhicule envoie de l’eau ou de
la neige derrière lui.
■Fonctionnement de la fonction
RCTA
La fonction RCTA utilise des capteurs
radar pour détecter les véhicules
s’approchant de l’arrière droit ou de
l’arrière gauche du véhicule et avertit le
conducteur de la présence de ces véhi-
cules en faisant clignoter les témoins
de rétroviseurs extérieurs et en faisant
retentir un signal sonore.Véhicules en approche
Zones de détection
■Affichage de l’icône RCTA
Lorsque le système détecte un véhicule
qui s’approche de l’arrière droit ou
gauche du véhicule, ce qui suit peut
s’afficher sur l’écran multimédia.
Exemple : Des véhicules s’approchent
de chaque côté du véhicule
Lorsque le moniteur d’aide au sta-
tionnement Toyota (si le véhicule en
est équipé) est affiché
Lorsque le moniteur de vue panora-
mique (si le véhicule en est équipé)
est affiché
■Zones de détection de la fonction
RCTA
Les zones dans lesquelles les véhi-
cules peuvent être détectés sont
décrites ci-après.
Fonction d’alerte de croise-
ment de trafic arrière
A
B

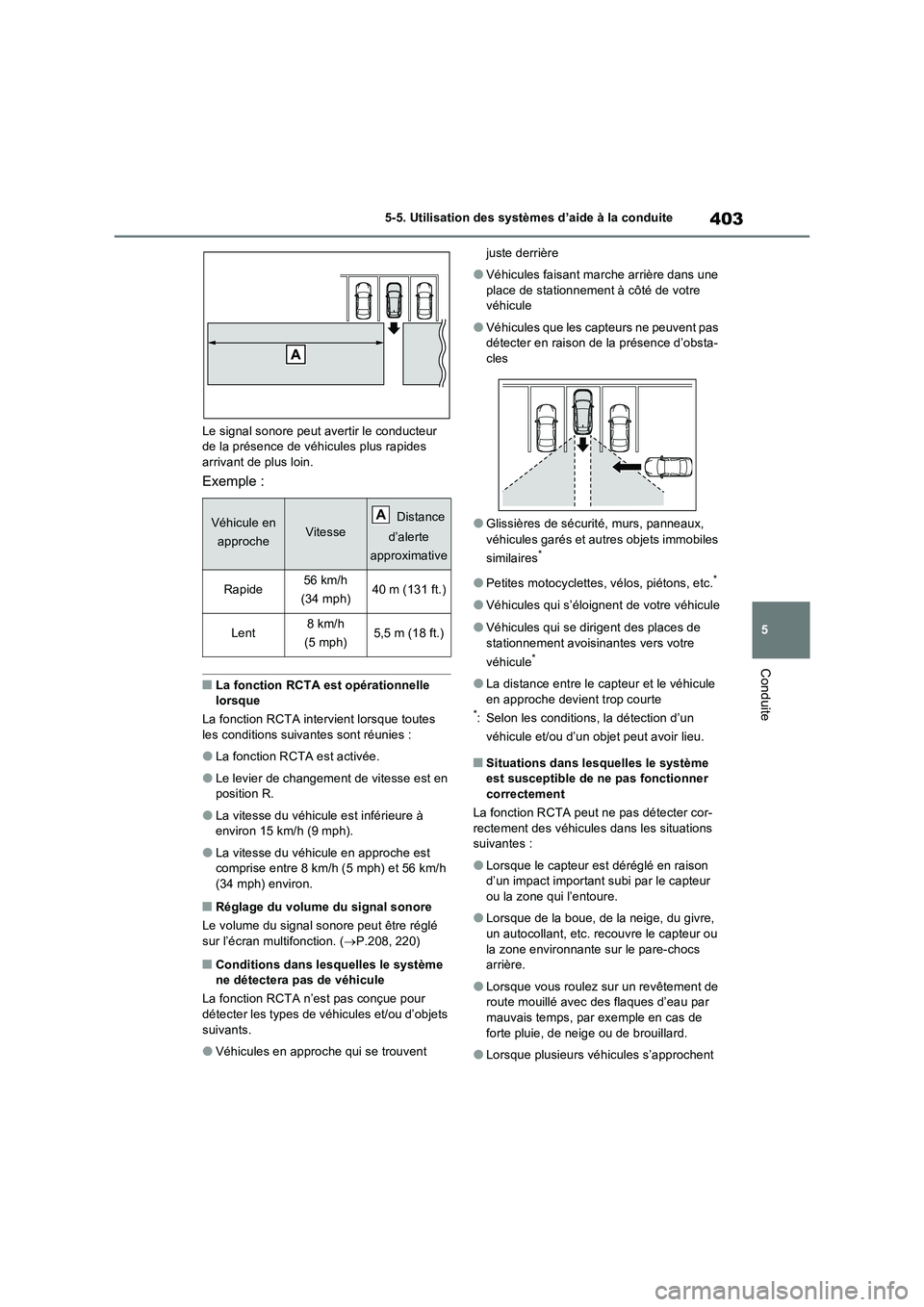

403
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Le signal sonore peut avertir le conducteur
de la présence de véhicules plus rapides
arrivant de plus loin.
Exemple :
■La fonction RCTA est opérationnelle
lorsque
La fonction RCTA intervient lorsque toutes
les conditions suivantes sont réunies :
●La fonction RCTA est activée.
●Le levier de changement de vitesse est en
position R.
●La vitesse du véhicule est inférieure à
environ 15 km/h (9 mph).
●La vitesse du véhicule en approche est
comprise entre 8 km/h (5 mph) et 56 km/h
(34 mph) environ.
■Réglage du volume du signal sonore
Le volume du signal sonore peut être réglé
sur l’écran multifonction. (P.208, 220)
■Conditions dans lesquelles le système
ne détectera pas de véhicule
La fonction RCTA n’est pas conçue pour
détecter les types de véhicules et/ou d’objets
suivants.
●Véhicules en approche qui se trouvent juste derrière
●Véhicules faisant marche arrière dans une
place de stationnement à côté de votre
véhicule
●Véhicules que les capteurs ne peuvent pas
détecter en raison de la présence d’obsta-
cles
●Glissières de sécurité, murs, panneaux,
véhicules garés et autres objets immobiles
similaires
*
●Petites motocyclettes, vélos, piétons, etc.*
●Véhicules qui s’éloignent de votre véhicule
●Véhicules qui se dirigent des places de
stationnement avoisinantes vers votre
véhicule
*
●La distance entre le capteur et le véhicule
en approche devient trop courte
*: Selon les conditions, la détection d’un
véhicule et/ou d’un objet peut avoir lieu.
■Situations dans lesquelles le système
est susceptible de ne pas fonctionner
correctement
La fonction RCTA peut ne pas détecter cor-
rectement des véhicules dans les situations
suivantes :
●Lorsque le capteur est déréglé en raison
d’un impact important subi par le capteur
ou la zone qui l’entoure.
●Lorsque de la boue, de la neige, du givre,
un autocollant, etc. recouvre le capteur ou
la zone environnante sur le pare-chocs
arrière.
●Lorsque vous roulez sur un revêtement de
route mouillé avec des flaques d’eau par
mauvais temps, par exemple en cas de
forte pluie, de neige ou de brouillard.
●Lorsque plusieurs véhicules s’approchent
Véhicule en
approcheVitesse Distance
d’alerte
approximative
Rapide56 km/h
(34 mph)40 m (131 ft.)
Lent8km/h
(5 mph)5,5m (18ft.)
A

4045-5. Utilisation des systèmes d’aide à la conduite
et qu’un petit espace seulement sépare
chaque véhicule.
●Lorsqu’un véhicule s’approche à une
vitesse élevée.
●Lorsqu’un équipement pouvant gêner un
capteur est monté, comme un œillet de
remorquage d’urgence, une protection de
pare-chocs (une bande de garnissage sup-
plémentaire, etc.), un porte-vélos ou une
lame de chasse-neige.
●Lorsque vous effectuez une marche arrière
dans une pente fortement inclinée.
●Lorsque vous effectuez une marche arrière
pour sortir d’une place de stationnement
en angle aigu.
●Lorsque vous tractez une remorque.
●En cas de différence de hauteur significa-
tive entre votre véhicule et le véhicule
pénétrant dans la zone de détection.
●Lorsque le capteur ou la zone autour du
capteur est extrêmement chaude ou froide.
●Si la suspension a été modifiée ou que des
pneus d’une taille autre que celle spécifiée sont installés.
●Si l’avant du véhicule est relevé ou abaissé
en raison de la charge transportée.
●Lorsque vous tournez tout en reculant.
●Lorsqu’un véhicule tourne dans la zone de
détection.
■Situations dans lesquelles le système
peut se déclencher même s’il n’y a
aucun risque de collision
Le nombre de cas dans lesquels la fonction
RCTA détecte un véhicule et/ou un objet
sans raison peut augmenter dans les situa-
tions suivantes :
●Lorsque la place de stationnement fait face
à une rue dans laquelle circulent des véhi-
cules.
●Lorsque la distance est courte entre votre
véhicule et des objets métalliques, comme
une glissière de sécurité, un mur, un pan-
neau de signalisation ou un véhicule garé
susceptible de réfléchir les ondes élec-
triques vers l’arrière du véhicule.

405
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
●Lorsqu’un équipement pouvant gêner un
capteur est monté, comme un œillet de
remorquage d’urgence, une protection de
pare-chocs (une bande de garnissage sup-
plémentaire, etc.), un porte-vélos ou une
lame de chasse-neige.
●Lorsqu’un véhicule passe juste à côté de
votre véhicule.
●Lorsqu’un véhicule détecté tourne tout en
s’approchant du véhicule.
●Lorsqu’il y a des objets en rotation à proxi-
mité de votre véhicule comme le ventila-
teur d’une unité de climatisation.
●Si de l’eau est projetée ou pulvérisée vers
le pare-chocs arrière, par un gicleur par
exemple.
●Lorsqu’il y a des objets en mouvement
(drapeaux, gaz d’échappement, grosses
gouttes de pluie ou gros flocons de neige,
eau de pluie sur la surface de la route,
etc.).
●Lorsque la distance séparant votre véhi-
cule d’une glissière de sécurité, d’un mur, etc., qui rentre dans la zone de détection,
est courte.
●En présence de grilles et de caniveaux.
●Lorsque le capteur ou la zone autour du
capteur est extrêmement chaude ou froide.
●Si la suspension a été modifiée ou que des
pneus d’une taille autre que celle spécifiée
sont installés.
●Si l’avant du véhicule est relevé ou abaissé
en raison de la charge transportée.

4065-5. Utilisation des systèmes d’aide à la conduite
■Emplacement et types de cap-
teurs
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
■Affichage (écran multifonction)
Quand les capteurs détectent un objet,
comme un mur, une image graphique
est affichée sur l’écran multifonction selon la position et la distance avec
l’objet.
Détection du capteur d’angle avant
Détection du capteur central avant
*1
Détection du capteur d’angle
arrière
*2
Détection du capteur central
arrière
*2
*1: S’affiche lorsque le levier de changement
de vitesse est en position de conduite
*2: S’affiche lorsque le levier de changement
de vitesse est en position R
■Affichage (écran multimédia)
Quand les capteurs détectent un objet,
comme un mur, une image graphique
est affichée sur l’écran multimédia
selon la position et la distance avec
l’objet.
Lorsque le moniteur d’aide au sta-
tionnement Toyota (si le véhicule en
est équipé) est affiché
Une image simplifiée est affichée dans le
coin supérieur de l’écran lorsqu’un obstacle
est détecté.
Capteur d’aide au station-
nement Toyota
Les capteurs mesurent la distance
entre votre véhicule et des objets,
comme un mur, lorsque vous
effectuez un stationnement paral-
lèle ou des manœuvres dans un
garage, et ils communiquent cette
information via l’écran multifonc-
tion ou l’écran multimédia et un
signal sonore. Vérifiez toujours la
zone environnante lors de l’utilisa-
tion de ce système.
Pièces constitutives du sys-
tème
A
B
C
D
A
B
C
D
