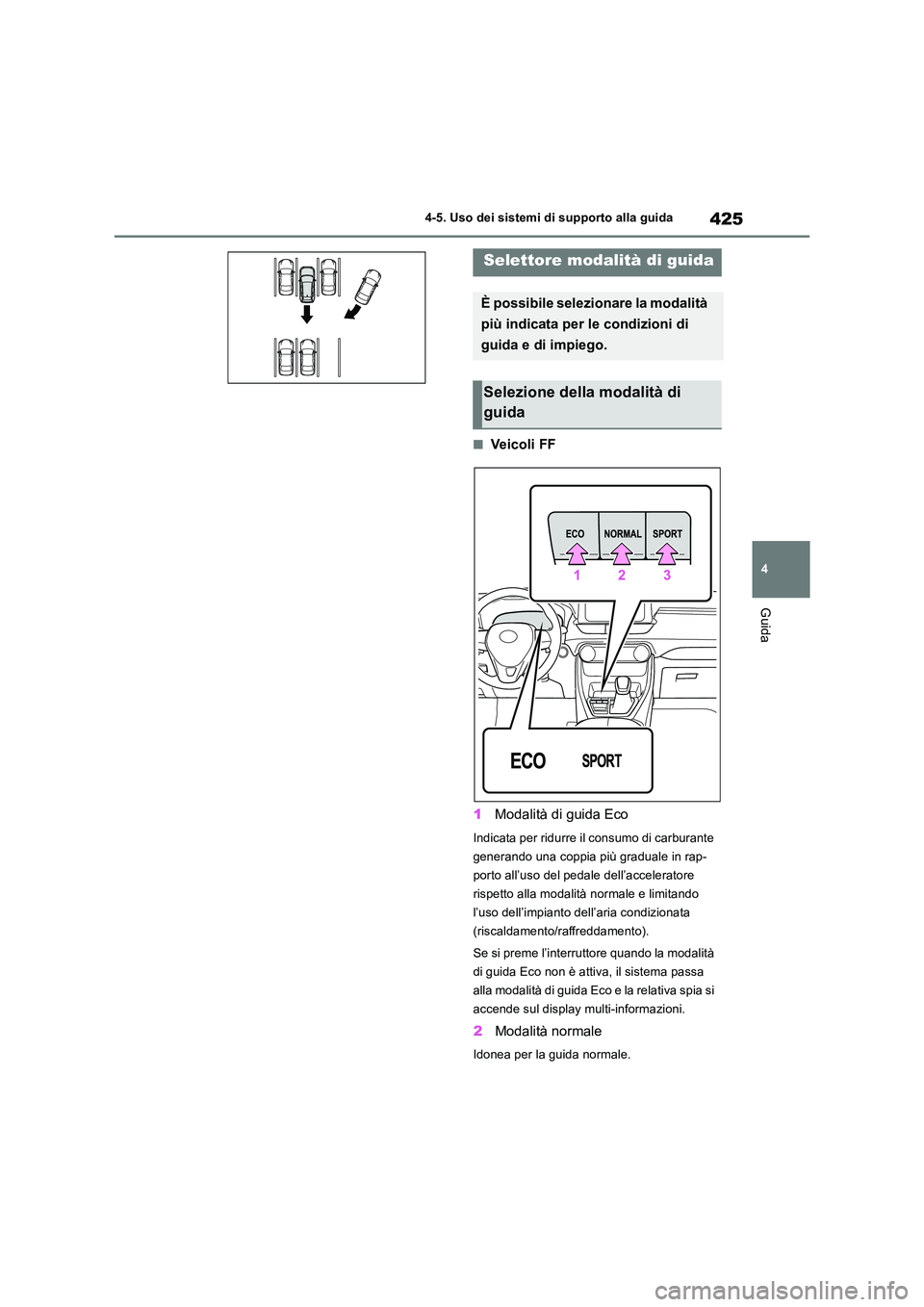

2019 TOYOTA RAV4 Manuale duso (in Italian)

425
4
4-5. Uso dei sistemi di supporto alla guida
Guida
■Veicoli FF
1 Modalità di guida Eco
Indicata per ridurre il consumo di carburante
generando una coppia più graduale in rap-
porto all’uso del pedale dell’acceleratore
rispetto alla modalità normale e limitando
l’uso dell’impianto dell’aria condizionata
(riscaldamento/raffreddamento).
Se si preme l’interruttore quando la modalità
di guida Eco non è attiva, il sistema passa
alla modalità di guida Eco e la relativa spia si
accende sul display multi-informazioni.
2 Modalità normale
Idonea per la guida normale.
Selettore modalità di guida
È possibile selezionare la modalità
più indicata per le condizioni di
guida e di impiego.
Selezione della modalità di
guida

4264-5. Uso dei sistemi di supporto alla guida
Se si preme l’interruttore mentre è selezio-
nata la modalità di guida Eco o la modalità
sportiva, viene ripristinata la modalità nor-
male.
3 Modalità sportiva
Gestisce la risposta dello sterzo e il sistema
ibrido per generare una risposta all’accelera-
zione indicata per la guida sportiva. Idonea
quando si desidera un comportamento pre-
ciso, ad esempio durante la guida su strade
di montagna.
Se si preme l’interruttore quando la modalità
sportiva non è attiva, il sistema passa alla
modalità sportiva e la relativa spia si
accende sul display multi-informazioni.
■Veicoli AWD
1 Modalità di guida Eco
Indicata per ridurre il consumo di carburante
generando una coppia più graduale in rap-
porto all’uso del pedale dell’acceleratore
rispetto alla modalità normale e limitando
l’uso dell’impianto dell’aria condizionata
(riscaldamento/raffreddamento).
Se si preme l’interruttore quando la modalità
di guida Eco non è attiva, il sistema passa
alla modalità di guida Eco e la relativa spia si
accende sul display multi-informazioni.
2 Modalità normale
Idonea per la guida normale.
Se si preme l’interruttore mentre è selezio-
nata la modalità di guida Eco o la modalità
sportiva, viene ripristinata la modalità nor-
male.
3 Modalità sportiva
Gestisce la risposta dello sterzo e il sistema
ibrido per generare una risposta all’accelera-
zione indicata per la guida sportiva. Idonea
quando si desidera un comportamento pre-
ciso, ad esempio durante la guida su strade
di montagna.
Se si preme l’interruttore quando la modalità
sportiva non è attiva, il sistema passa alla
modalità sportiva e la relativa spia si
accende sul display multi-informazioni.
■Se si passa a una modalità di guida
diversa dalla modalità normale
●Il colore dello sfondo del display multi-
informazioni cambia in base alla modalità di guida selezionata.
●Quando il tachimetro è impostato sul dis-play analogico, anche il colore del display del tachimetro cambia. (Solo per veicoli
con display multi-informazioni da 7 pollici)
●Il colore dell’interruttore cambia in base
alla modalità di guida selezionata. (Modelli AWD con display multi-informazioni da 7 pollici)
■Funzionamento dell’impianto dell’aria
condizionata in modalità di guida Eco
In modalità di guida Eco, il riscaldamento/raf- freddamento e la velocità del ventilatore sono gestiti in modo da ridurre il consumo di carbu-
rante. Eseguire le seguenti procedure per migliorare le prestazioni dell’aria condizio-nata.
●Regolare la velocità del ventilatore ( P.447)

427
4
4-5. Uso dei sistemi di supporto alla guida
Guida
●Disattivare la modalità di guida Eco
■Disattivazione di una modalità di guida
●Quando l’interruttore di alimentazione
viene portato su OFF, la modalità sportiva viene disattivata automaticamente e viene ripristinata la modalità normale.
●La modalità normale e la modalità di guida Eco non vengono disattivate se non viene
selezionata un’altra modalità di guida. (Anche se l’interruttore di alimentazione viene portato su OFF, le modalità di guida
normale ed Eco non vengono disattivate automaticamente).
Premere l’interruttore della modalità
Trail
Quando si preme l’interruttore, la modalità
Trail si attiva e la relativa spia si accende sul
display multi-informazioni.
Quando si preme nuovamente l’interruttore,
la spia della modalità Trail si spegne.
Modalità Trail (veicoli
AWD)
La modalità Trail è un sistema di
integrazione dei sistemi di
gestione dell’AWD, dei freni e della
trazione che migliora l’aderenza e
la trazione su strade dissestate o
simili.
AVVISO
■Prima di utilizzare la modalità Trail
Osservare le seguenti precauzioni. La mancata osservanza di queste precau-
zioni potrebbe causare un incidente impre- visto.
●Verificare che la spia della modalità Trail sia accesa prima della guida. Quando la
spia è spenta, la modalità Trail non è attiva.
●La modalità Trail non è concepita per
estendere i limiti del veicolo. Controllare scrupolosamente le condizioni stradali e guidare con prudenza.
●Controllare scrupolosamente le condi-zioni stradali prima di mettersi alla guida. Poiché la modalità Trail è adatta
per la guida su strade dissestate, ad esempio quando lo pneumatico su un lato pattina, è possibile che non sia ido-
nea per altre condizioni stradali.
Attivazione della modalità Trail

4284-5. Uso dei sistemi di supporto alla guida

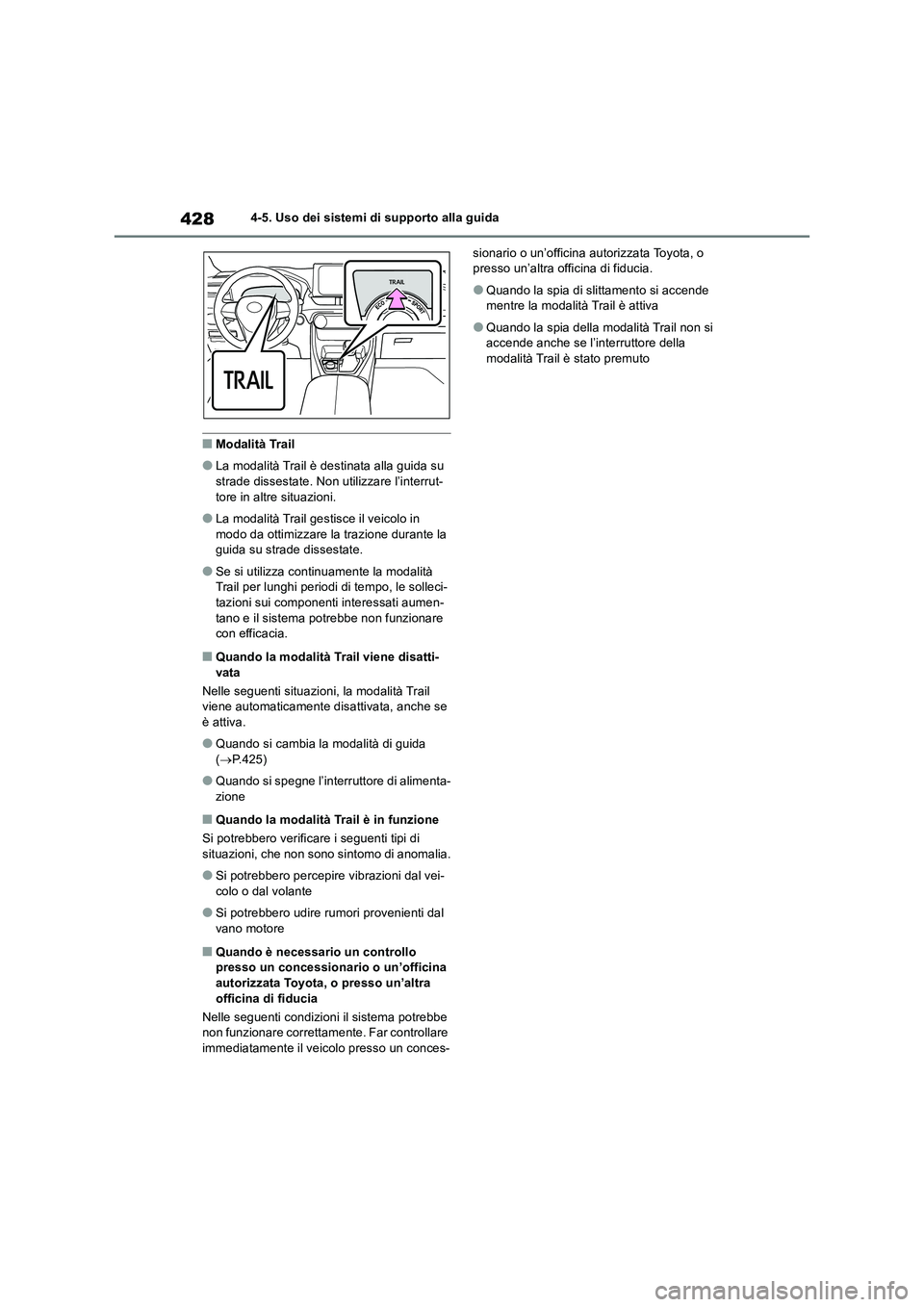

■Modalità Trail
●La modalità Trail è destinata alla guida su
strade dissestate. Non utilizzare l’interrut-
tore in altre situazioni.
●La modalità Trail gestisce il veicolo in
modo da ottimizzare la trazione durante la
guida su strade dissestate.
●Se si utilizza continuamente la modalità
Trail per lunghi periodi di tempo, le solleci-
tazioni sui componenti interessati aumen-
tano e il sistema potrebbe non funzionare
con efficacia.
■Quando la modalità Trail viene disatti-
vata
Nelle seguenti situazioni, la modalità Trail
viene automaticamente disattivata, anche se
è attiva.
●Quando si cambia la modalità di guida
(P.425)
●Quando si spegne l’interruttore di alimenta-
zione
■Quando la modalità Trail è in funzione
Si potrebbero verificare i seguenti tipi di
situazioni, che non sono sintomo di anomalia.
●Si potrebbero percepire vibrazioni dal vei-
colo o dal volante
●Si potrebbero udire rumori provenienti dal
vano motore
■Quando è necessario un controllo
presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra
officina di fiducia
Nelle seguenti condizioni il sistema potrebbe
non funzionare correttamente. Far controllare
immediatamente il veicolo presso un conces-sionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
●Quando la spia di slittamento si accende
mentre la modalità Trail è attiva
●Quando la spia della modalità Trail non si
accende anche se l’interruttore della
modalità Trail è stato premuto

429
4
4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
■Se appare il messaggio “Filtro di sca- rico pieno. Vedere il Manuale di uso e
manutenzione.” sul display multi-infor- mazioni
●Il messaggio potrebbe essere visualizzato quando si sottopone il veicolo a un utilizzo gravoso con accumulo di particolato.
●Quando è visualizzato questo messaggio la potenza del sistema ibrido viene limitata,
ma è comunque possibile guidare il vei- colo, a meno che non si accenda la spia di anomalia.
●Il particolato può accumularsi più veloce-mente quando si percorrono spesso brevi
tragitti, si guida a bassa velocità o si avvia frequentemente il sistema ibrido in pre-senza di temperature rigide. L’accumulo di
particolato si può ridurre percorrendo periodicamente lunghi tragitti rilasciando regolarmente il pedale dell’acceleratore,
ad esempio quando si guida su super- strade e autostrade.
■Se la spia di anomalia si accende o sul display multi-informazioni appare “Mal-
funzionamento sistema ibrido Potenza disponibile ridotta Recarsi dal conces-sionario”
La quantità di particolato accumulato ha
superato un determinato livello. Far control- lare immediatamente il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
Sistema GPF (sistema del
filtro antiparticolato per
motori a benzina)*
Il sistema GPF raccoglie il partico-
lato nel gas di scarico usando un
filtro per i gas di scarico. A
seconda delle condizioni del vei-
colo, il sistema eseguirà automati-
camente la rigenerazione del filtro.
NOTA
■Per permettere al sistema GPF di fun-
zionare correttamente
●Usare esclusivamente il tipo di carbu- rante specificato
●Non modificare i condotti di scarico

4304-5. Uso dei sistemi di supporto alla guida
■ECB (impianto frenante a gestione
elettronica)
L’impianto frenante a gestione elettro-
nica genera una potenza frenante pro-
porzionale alla forza con cui si aziona il
freno
■ABS (sistema antibloccaggio
freni)
Aiuta a impedire il bloccaggio delle
ruote in caso di attivazione improvvisa
dei freni, oppure se questi vengono
azionati durante la guida su strade
sdrucciolevoli
■Frenata assistita
Genera una maggiore potenza frenante
dopo che il pedale del freno è stato pre-
muto se il sistema rileva una situazione
di arresto di emergenza
■VSC (controllo della stabilità del
veicolo)
Aiuta il conducente a controllare lo
sbandamento durante una svolta o una
sterzata brusca su strade sdrucciole-
voli.
■VSC + (controllo della stabilità del
veicolo +)
Offre una gestione coordinata di ABS,
TRC, VSC ed EPS.
Aiuta a mantenere la stabilità direzio-
nale in caso di sterzate su superfici
stradali sdrucciolevoli, tramite la
gestione dello sterzo.
■Sistema anti-sbandamento rimor-
chio (se in dotazione)
Aiuta il conducente a controllare lo
sbandamento del rimorchio dosando la
pressione dei freni sulle singole ruote e
riducendo la coppia motrice se viene
rilevato che il rimorchio sta sbandando.
■TRC (sistema di controllo tra-
zione)
Aiuta a mantenere la trazione e ad evi-
tare il pattinamento delle ruote motrici
in caso di partenze o accelerazioni su
strade sdrucciolevoli
■Assistenza attiva in curva (ACA)
Aiuta a evitare che il veicolo sbandi
verso l’esterno azionando i freni della
ruota interna mentre si tenta di accele-
rare in curva
■Sistema di assistenza partenza in
salita
Aiuta a evitare che il veicolo retroceda
durante le partenze in salita
■EPS (servosterzo elettrico)
Utilizza un motore elettrico per ridurre
la quantità di forza necessaria per ruo-
tare il volante
■E-Four (sistema AWD elettronico
su richiesta) (modelli AWD)
Passa automaticamente dalla trazione
anteriore a quella integrale (AWD) in
base alle condizioni di guida, contri-
buendo a migliorare la stabilità e il com-
portamento su strada. Le condizioni in
Sistemi di assistenza alla
guida
Per garantire la sicurezza e le pre-
stazioni di guida, i seguenti
sistemi intervengono automatica-
mente reagendo a diverse condi-
zioni di guida. In ogni caso, non
dimenticare che questi sistemi
sono aggiuntivi ed evitare di fare
eccessivo affidamento su di essi
quando si utilizza il veicolo.
Sommario dei sistemi di assi-
stenza alla guida

431

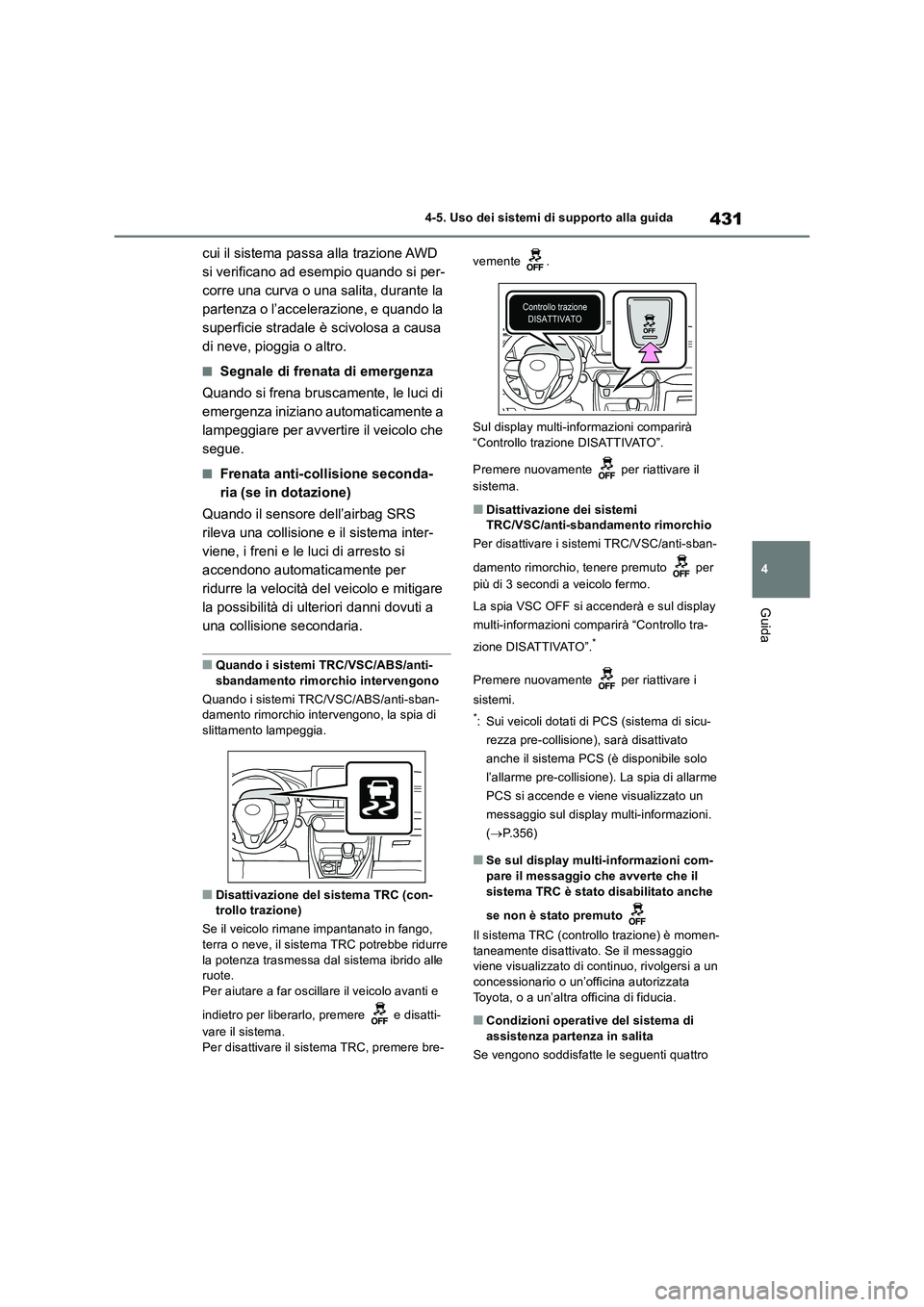

4 4-5. Uso dei sistemi di supporto alla guida
Guida
cui il sistema passa alla trazione AWD
si verificano ad esempio quando si per-
corre una curva o una salita, durante la
partenza o l’accelerazione, e quando la
superficie stradale è scivolosa a causa
di neve, pioggia o altro.
■Segnale di frenata di emergenza
Quando si frena bruscamente, le luci di
emergenza iniziano automaticamente a
lampeggiare per avvertire il veicolo che
segue.
■Frenata anti-collisione seconda-
ria (se in dotazione)
Quando il sensore dell’airbag SRS
rileva una collisione e il sistema inter-
viene, i freni e le luci di arresto si
accendono automaticamente per
ridurre la velocità del veicolo e mitigare
la possibilità di ulteriori danni dovuti a
una collisione secondaria.
■Quando i sistemi TRC/VSC/ABS/anti-
sbandamento rimorchio intervengono
Quando i sistemi TRC/VSC/ABS/anti-sban-
damento rimorchio intervengono, la spia di
slittamento lampeggia.
■Disattivazione del sistema TRC (con-
trollo trazione)
Se il veicolo rimane impantanato in fango,
terra o neve, il sistema TRC potrebbe ridurre
la potenza trasmessa dal sistema ibrido alle
ruote.
Per aiutare a far oscillare il veicolo avanti e
indietro per liberarlo, premere e disatti-
vare il sistema.
Per disattivare il sistema TRC, premere bre-vemente .
Sul display multi-informazioni comparirà
“Controllo trazione DISATTIVATO”.
Premere nuovamente per riattivare il
sistema.
■Disattivazione dei sistemi
TRC/VSC/anti-sbandamento rimorchio
Per disattivare i sistemi TRC/VSC/anti-sban-
damento rimorchio, tenere premuto per
più di 3 secondi a veicolo fermo.
La spia VSC OFF si accenderà e sul display
multi-informazioni comparirà “Controllo tra-
zione DISATTIVATO”.
*
Premere nuovamente per riattivare i
sistemi.
*: Sui veicoli dotati di PCS (sistema di sicu-
rezza pre-collisione), sarà disattivato
anche il sistema PCS (è disponibile solo
l’allarme pre-collisione). La spia di allarme
PCS si accende e viene visualizzato un
messaggio sul display multi-informazioni.
(P.356)
■Se sul display multi-informazioni com-
pare il messaggio che avverte che il
sistema TRC è stato disabilitato anche
se non è stato premuto
Il sistema TRC (controllo trazione) è momen-
taneamente disattivato. Se il messaggio
viene visualizzato di continuo, rivolgersi a un
concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
■Condizioni operative del sistema di
assistenza partenza in salita
Se vengono soddisfatte le seguenti quattro

4324-5. Uso dei sistemi di supporto alla guida
condizioni, il sistema di assistenza partenza
in salita si attiva:
●la leva del cambio si trova in una posizione
diversa da P o N (quando si parte in
avanti/all’indietro su una salita).
●Il veicolo è fermo.
●Il pedale dell’acceleratore non è premuto.
●Il freno di stazionamento non è attivato.
■Disattivazione automatica del sistema
di assistenza partenza in salita
Il sistema di assistenza partenza in salita si
disattiva nelle situazioni seguenti:
●la leva del cambio viene portata su P o N.
●Il pedale dell’acceleratore viene premuto.
●Il freno di stazionamento è attivato.
●Non sono trascorsi più di 2 secondi dal rila-
scio del pedale del freno.
■Rumori e vibrazioni generati dai sistemi
ABS, frenata assistita, VSC, anti-sban-
damento rimorchio, TRC (controllo tra-
zione) e assistenza partenza in salita
●Quando il sistema ibrido viene avviato o
subito dopo che il veicolo incomincia a
muoversi e si preme ripetutamente il
pedale del freno, si potrebbe avvertire un
rumore proveniente dal vano motore. Tale
rumore non indica la presenza di anomalie
in questi sistemi.
●Quando i sistemi di cui sopra intervengono
possono verificarsi le seguenti condizioni.
Nessuna di queste indica la presenza di
anomalie.
• Vibrazioni attraverso la carrozzeria e lo
sterzo.
• Rumore di un motore anche dopo l’arresto
del veicolo.
■Rumore di attivazione dell’ECB
Nei seguenti casi, si può udire il rumore di
attivazione dell’ECB (che non è sintomo di
alcuna anomalia).
●Rumore proveniente dal vano motore
quando si aziona il pedale del freno.
●Rumore del motorino dell’impianto fre-
nante proveniente dalla parte anteriore del
veicolo quando la portiera del conducente
viene aperta.
●Rumore proveniente dal vano motore
quando sono trascorsi uno o due minuti
dall’arresto del sistema ibrido.
■Rumori e vibrazioni generati dall’assi-
stenza attiva in curva
Quando l’assistenza attiva in curva inter-
viene, si potrebbero percepire rumori e vibra-
zioni provenienti dall’impianto frenante; ciò
non è sintomo di anomalia.
■Rumore di funzionamento dell’EPS
Quando si aziona il volante, si potrebbe
avvertire il rumore di un motorino (ronzio).
Ciò non è sintomo di alcuna anomalia.
■Riattivazione automatica dei sistemi
TRC (controllo trazione), anti-sbanda-
mento rimorchio e VSC
Quando sono disattivati, i sistemi TRC (con-
trollo trazione), anti-sbandamento rimorchio e
VSC verranno riattivati automaticamente
nelle seguenti situazioni:
●Quando si spegne l’interruttore di alimenta-
zione.
●Se viene disattivato solo il sistema TRC
(controllo trazione), questo si riattiva
quando la velocità del veicolo aumenta.
Se vengono disattivati entrambi i sistemi
TRC e VSC, questi non si riattivano auto-
maticamente neanche se la velocità del
veicolo aumenta.
■Condizioni operative dell’assistenza
attiva in curva
Il sistema interviene nelle seguenti situazioni.
●I sistemi TRC/VSC possono entrare in fun-
zione
●Il conducente sta tentando di accelerare in
curva
●Il sistema rileva che il veicolo sta sban-
dando verso l’esterno
●Il pedale del freno viene rilasciato
■Efficacia ridotta del sistema EPS
L’efficacia del sistema EPS viene ridotta per
evitare che il sistema si surriscaldi quando si
aziona di frequente il volante per un periodo
prolungato. Di conseguenza, il volante
potrebbe risultare pesante. In questo caso,
evitare di azionare lo sterzo eccessivamente
oppure arrestare il veicolo e spegnere il
