2019 TOYOTA RAV4 Manuale duso (in Italian)

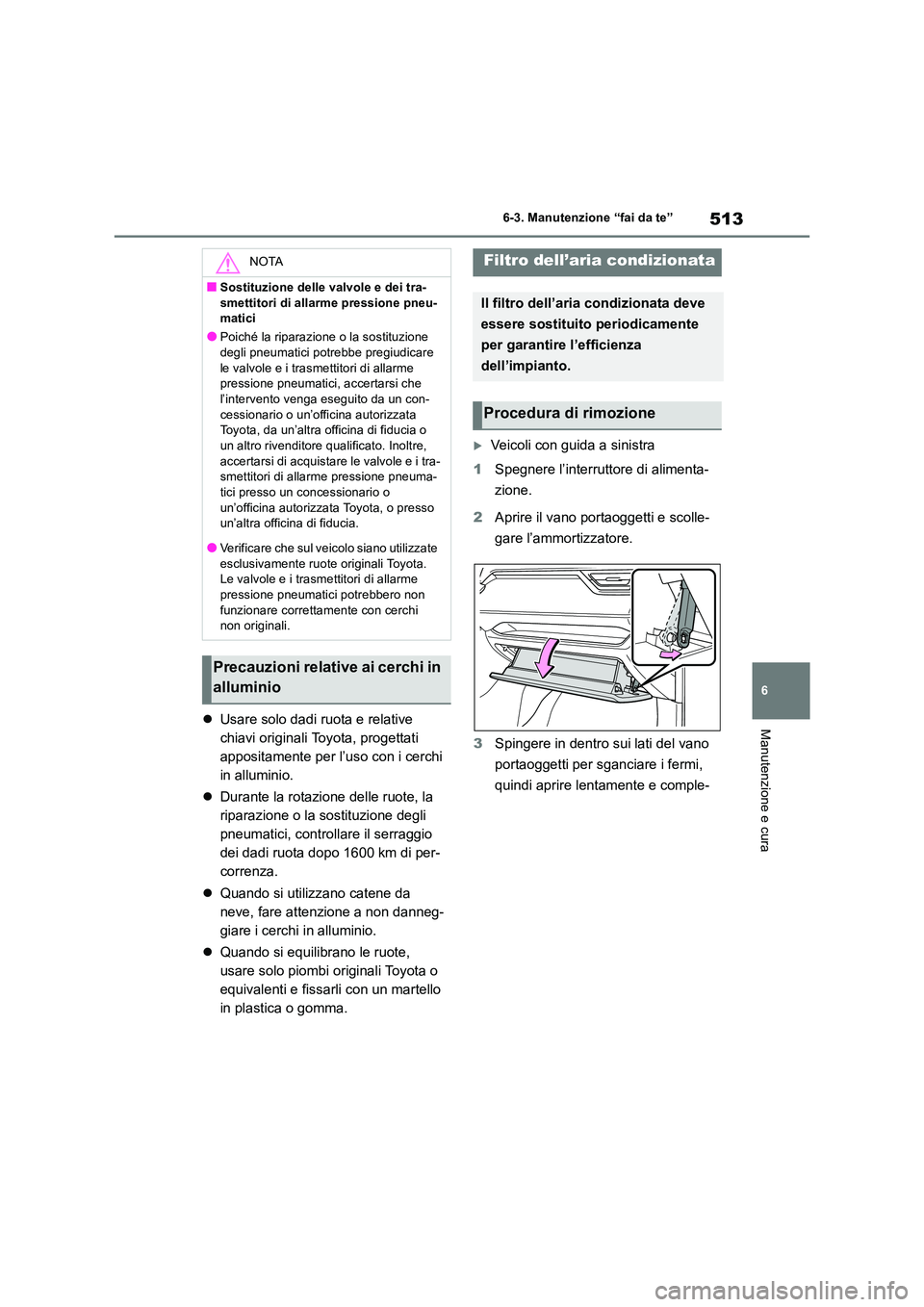

513
6
6-3. Manutenzione “fai da te”
Manutenzione e cura Usare solo dadi ruota e relative
chiavi originali Toyota, progettati
appositamente per l’uso con i cerchi
in alluminio.
 Durante la rotazione delle ruote, la
riparazione o la sostituzione degli
pneumatici, controllare il serraggio
dei dadi ruota dopo 1600 km di per-
correnza.
 Quando si utilizzano catene da
neve, fare attenzione a non danneg-
giare i cerchi in alluminio.
 Quando si equilibrano le ruote,
usare solo piombi originali Toyota o
equivalenti e fissarli con un martello
in plastica o gomma.
Veicoli con guida a sinistra
1 Spegnere l’interruttore di alimenta-
zione.
2 Aprire il vano portaoggetti e scolle-
gare l’ammortizzatore.
3 Spingere in dentro sui lati del vano
portaoggetti per sganciare i fermi,
quindi aprire lentamente e comple-
NOTA
■Sostituzione delle valvole e dei tra-
smettitori di allarme pressione pneu- matici
●Poiché la riparazione o la sostituzione degli pneumatici potrebbe pregiudicare
le valvole e i trasmettitori di allarme pressione pneumatici, accertarsi che l’intervento venga eseguito da un con-
cessionario o un’officina autorizzata Toyota, da un’altra officina di fiducia o un altro rivenditore qualificato. Inoltre,
accertarsi di acquistare le valvole e i tra- smettitori di allarme pressione pneuma-tici presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Verificare che sul veicolo siano utilizzate
esclusivamente ruote originali Toyota. Le valvole e i trasmettitori di allarme pressione pneumatici potrebbero non
funzionare correttamente con cerchi non originali.
Precauzioni relative ai cerchi in
alluminio
Filtro dell’aria condizionata
Il filtro dell’aria condizionata deve
essere sostituito periodicamente
per garantire l’efficienza
dell’impianto.
Procedura di rimozione

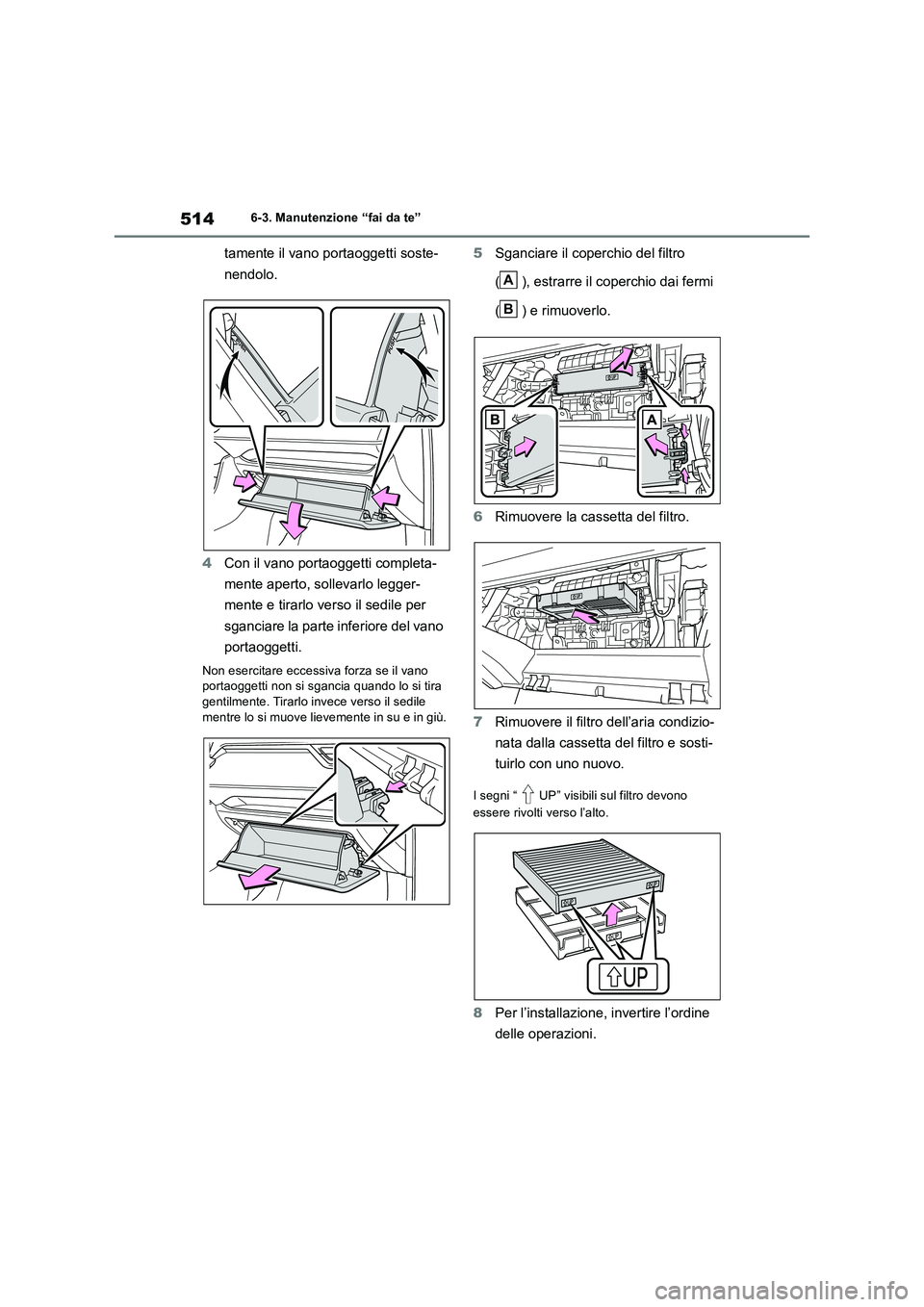

5146-3. Manutenzione “fai da te”
tamente il vano portaoggetti soste-
nendolo.
4 Con il vano portaoggetti completa-
mente aperto, sollevarlo legger-
mente e tirarlo verso il sedile per
sganciare la parte inferiore del vano
portaoggetti.
Non esercitare eccessiva forza se il vano portaoggetti non si sgancia quando lo si tira
gentilmente. Tirarlo invece verso il sedile mentre lo si muove lievemente in su e in giù.
5 Sganciare il coperchio del filtro
( ), estrarre il coperchio dai fermi
( ) e rimuoverlo.
6 Rimuovere la cassetta del filtro.
7 Rimuovere il filtro dell’aria condizio-
nata dalla cassetta del filtro e sosti-
tuirlo con uno nuovo.
I segni “ UP” visibili sul filtro devono
essere rivolti verso l’alto.
8 Per l’installazione, invertire l’ordine
delle operazioni.
A
B

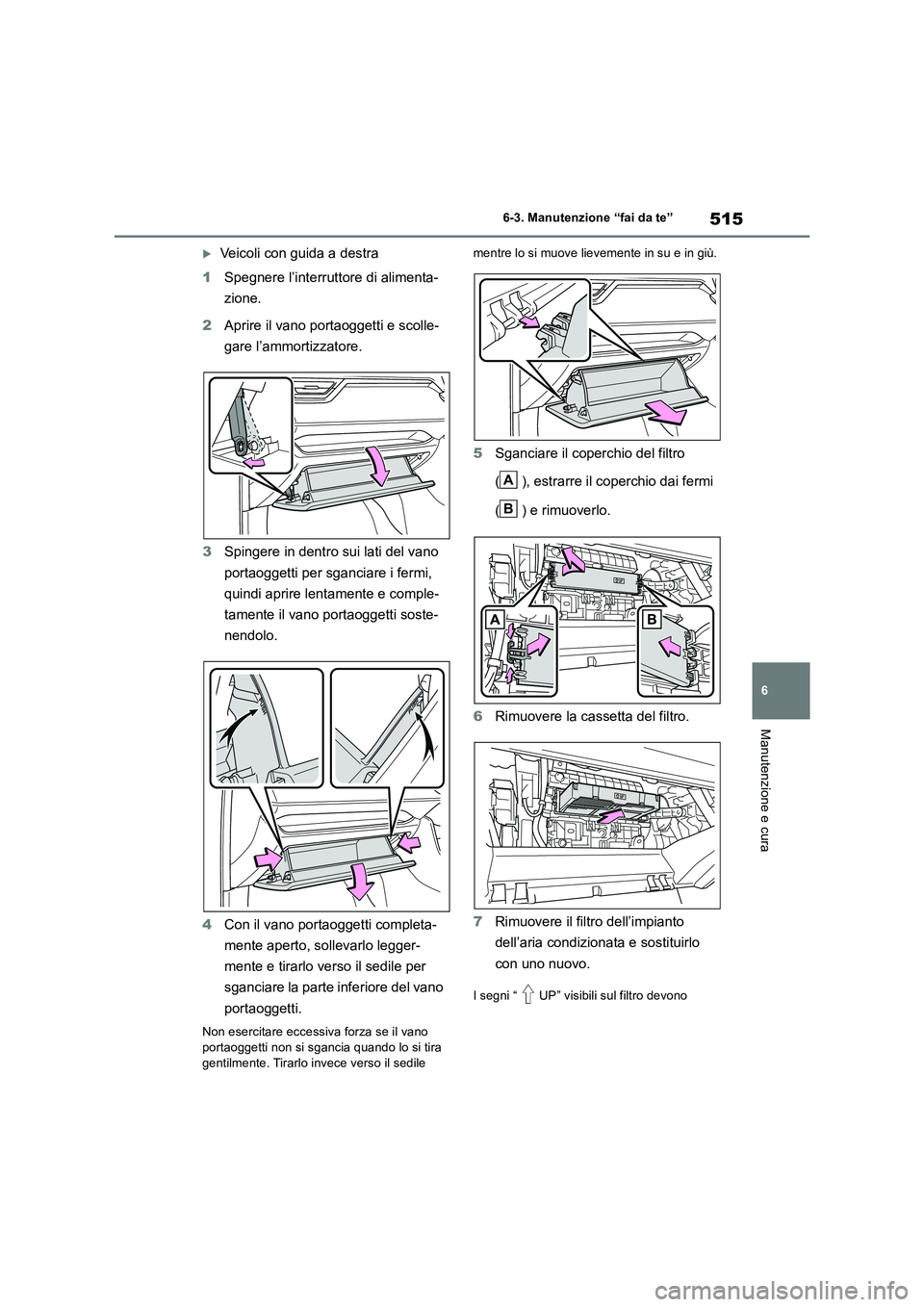

515
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
Veicoli con guida a destra
1 Spegnere l’interruttore di alimenta-
zione.
2 Aprire il vano portaoggetti e scolle-
gare l’ammortizzatore.
3 Spingere in dentro sui lati del vano
portaoggetti per sganciare i fermi,
quindi aprire lentamente e comple-
tamente il vano portaoggetti soste-
nendolo.
4 Con il vano portaoggetti completa-
mente aperto, sollevarlo legger-
mente e tirarlo verso il sedile per
sganciare la parte inferiore del vano
portaoggetti.
Non esercitare eccessiva forza se il vano
portaoggetti non si sgancia quando lo si tira gentilmente. Tirarlo invece verso il sedile
mentre lo si muove lievemente in su e in giù.
5 Sganciare il coperchio del filtro
( ), estrarre il coperchio dai fermi
( ) e rimuoverlo.
6 Rimuovere la cassetta del filtro.
7 Rimuovere il filtro dell’impianto
dell’aria condizionata e sostituirlo
con uno nuovo.
I segni “ UP” visibili sul filtro devono
A
B

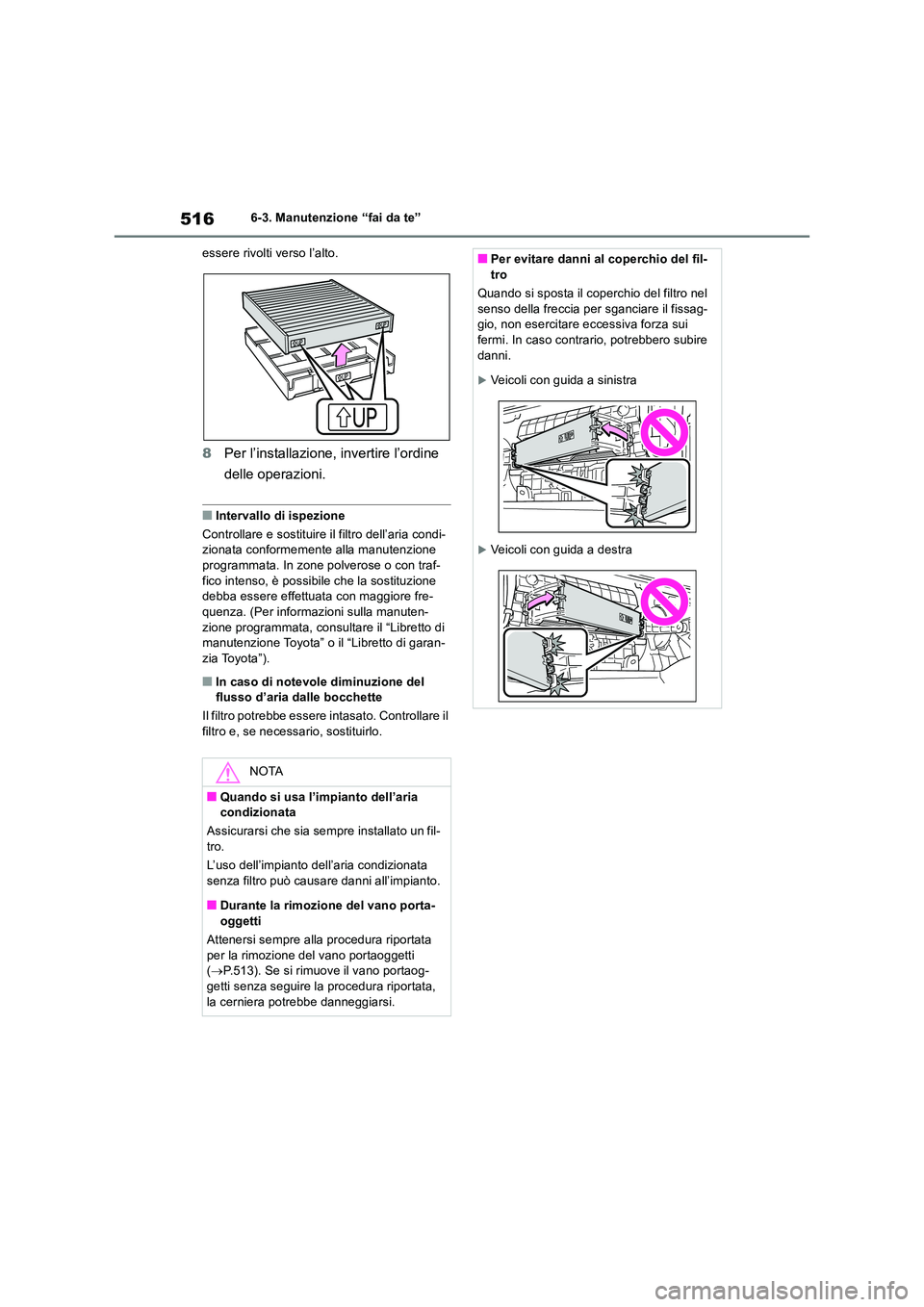

5166-3. Manutenzione “fai da te”
essere rivolti verso l’alto.
8 Per l’installazione, invertire l’ordine
delle operazioni.
■Intervallo di ispezione
Controllare e sostituire il filtro dell’aria condi- zionata conformemente alla manutenzione
programmata. In zone polverose o con traf- fico intenso, è possibile che la sostituzione debba essere effettuata con maggiore fre-
quenza. (Per informazioni sulla manuten- zione programmata, consultare il “Libretto di manutenzione Toyota” o il “Libretto di garan-
zia Toyota”).
■In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
NOTA
■Quando si usa l’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un fil- tro.
L’uso dell’impianto dell’aria condizionata
senza filtro può causare danni all’impianto.
■Durante la rimozione del vano porta- oggetti
Attenersi sempre alla procedura riportata
per la rimozione del vano portaoggetti ( P.513). Se si rimuove il vano portaog- getti senza seguire la procedura riportata,
la cerniera potrebbe danneggiarsi.
■Per evitare danni al coperchio del fil- tro
Quando si sposta il coperchio del filtro nel
senso della freccia per sganciare il fissag- gio, non esercitare eccessiva forza sui fermi. In caso contrario, potrebbero subire
danni.
Veicoli con guida a sinistra
Veicoli con guida a destra

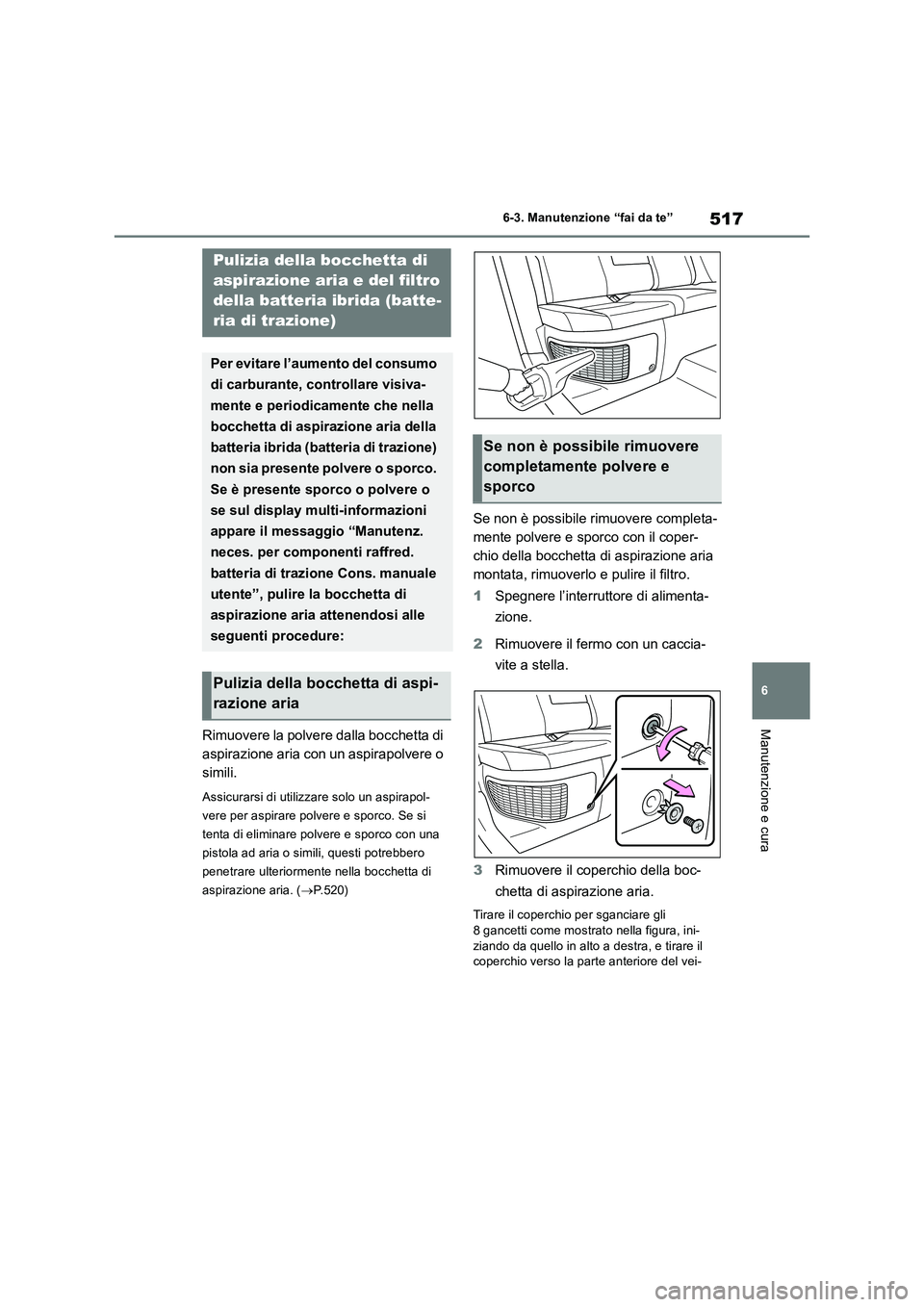

517
6 6-3. Manutenzione “fai da te”
Manutenzione e curaRimuovere la polvere dalla bocchetta di
aspirazione aria con un aspirapolvere o
simili.
Assicurarsi di utilizzare solo un aspirapol-
vere per aspirare polvere e sporco. Se si
tenta di eliminare polvere e sporco con una
pistola ad aria o simili, questi potrebbero
penetrare ulteriormente nella bocchetta di
aspirazione aria. (P.520)
Se non è possibile rimuovere completa-
mente polvere e sporco con il coper-
chio della bocchetta di aspirazione aria
montata, rimuoverlo e pulire il filtro.
1Spegnere l’interruttore di alimenta-
zione.
2Rimuovere il fermo con un caccia-
vite a stella.
3Rimuovere il coperchio della boc-
chetta di aspirazione aria.
Tirare il coperchio per sganciare gli
8 gancetti come mostrato nella figura, ini-
ziando da quello in alto a destra, e tirare il
coperchio verso la parte anteriore del vei-
Pulizia della bocchetta di
aspirazione aria e del filtro
della batteria ibrida (batte-
ria di trazione)
Per evitare l’aumento del consumo
di carburante, controllare visiva-
mente e periodicamente che nella
bocchetta di aspirazione aria della
batteria ibrida (batteria di trazione)
non sia presente polvere o sporco.
Se è presente sporco o polvere o
se sul display multi-informazioni
appare il messaggio “Manutenz.
neces. per componenti raffred.
batteria di trazione Cons. manuale
utente”, pulire la bocchetta di
aspirazione aria attenendosi alle
seguenti procedure:
Pulizia della bocchetta di aspi-
razione aria
Se non è possibile rimuovere
completamente polvere e
sporco

5186-3. Manutenzione “fai da te”
colo per rimuoverlo.
4Rimuovere il filtro della bocchetta di
aspirazione aria.
Sganciare i 4 gancetti centrali dal filtro.
Sganciare prima il gancetto e poi il
per rimuovere il filtro dal coperchio.
5Con l’aiuto di un aspirapolvere o
simili, rimuovere polvere e sporco
dal filtro.
Assicurarsi di rimuovere polvere e sporco
anche sul lato interno del coperchio della bocchetta di aspirazione aria.
6Rimontare il filtro sul coperchio.
Riagganciare prima il gancetto e poi il
.
Fissare i 4 gancetti centrali per installare il
filtro.
Assicurarsi che il filtro non sia danneggiato o
deformato quando lo si installa.
7Installare il coperchio della boc-
chetta di aspirazione aria.
Inserire la linguetta del coperchio come
mostrato in figura e spingere sul coperchio
AB
B
A

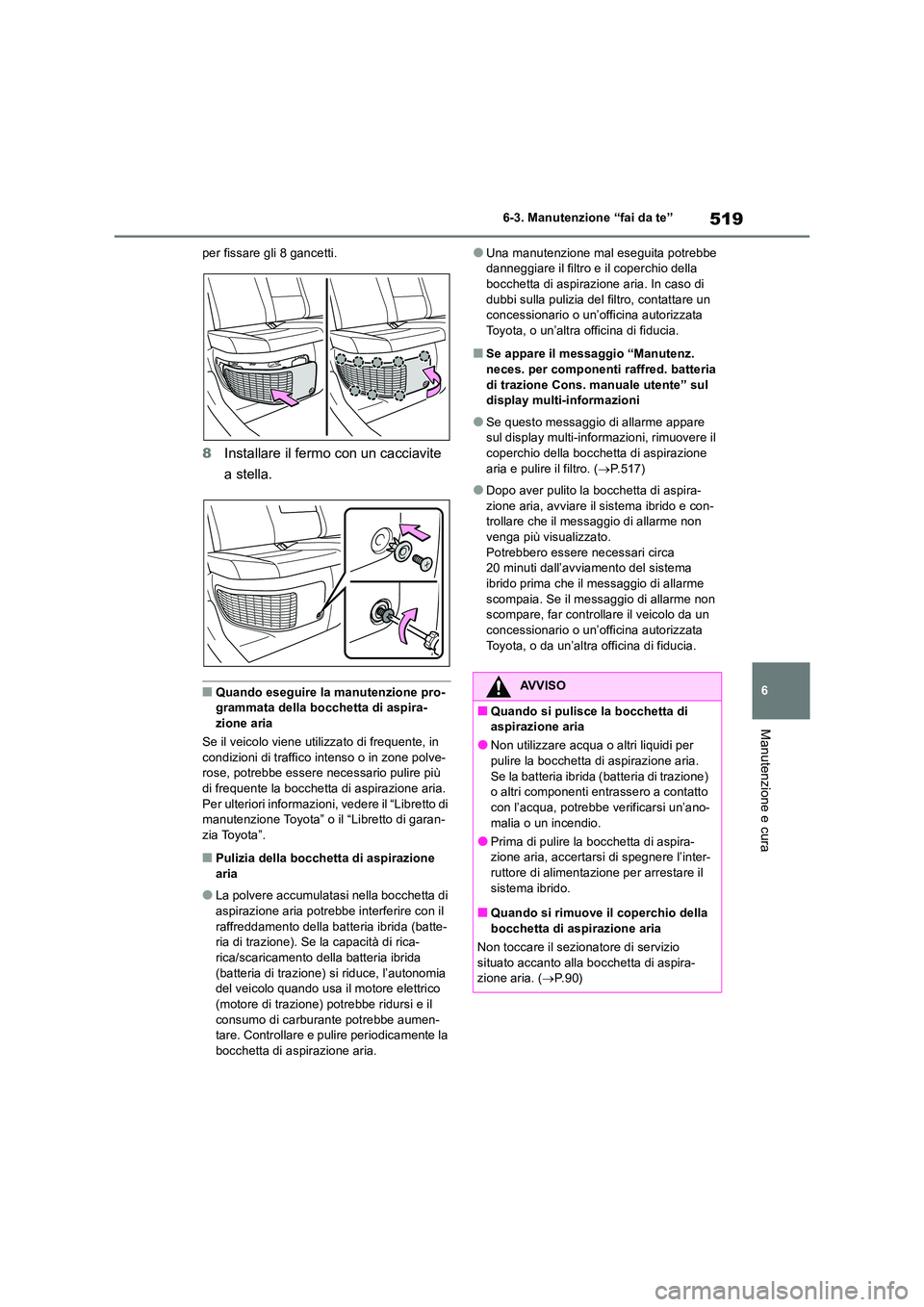

519
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
per fissare gli 8 gancetti.
8 Installare il fermo con un cacciavite
a stella.
■Quando eseguire la manutenzione pro- grammata della bocchetta di aspira-zione aria
Se il veicolo viene utilizzato di frequente, in
condizioni di traffico intenso o in zone polve- rose, potrebbe essere necessario pulire più di frequente la bocchetta di aspirazione aria.
Per ulteriori informazioni, vedere il “Libretto di manutenzione Toyota” o il “Libretto di garan-zia Toyota”.
■Pulizia della bocchetta di aspirazione
aria
●La polvere accumulatasi nella bocchetta di
aspirazione aria potrebbe interferire con il raffreddamento della batteria ibrida (batte-ria di trazione). Se la capacità di rica-
rica/scaricamento della batteria ibrida (batteria di trazione) si riduce, l’autonomia del veicolo quando usa il motore elettrico
(motore di trazione) potrebbe ridursi e il consumo di carburante potrebbe aumen-tare. Controllare e pulire periodicamente la
bocchetta di aspirazione aria.
●Una manutenzione mal eseguita potrebbe danneggiare il filtro e il coperchio della bocchetta di aspirazione aria. In caso di
dubbi sulla pulizia del filtro, contattare un concessionario o un’officina autorizzata Toyota, o un’altra officina di fiducia.
■Se appare il messaggio “Manutenz.
neces. per componenti raffred. batteria di trazione Cons. manuale utente” sul display multi-informazioni
●Se questo messaggio di allarme appare sul display multi-informazioni, rimuovere il
coperchio della bocchetta di aspirazione aria e pulire il filtro. ( P.517)
●Dopo aver pulito la bocchetta di aspira- zione aria, avviare il sistema ibrido e con-trollare che il messaggio di allarme non
venga più visualizzato. Potrebbero essere necessari circa 20 minuti dall’avviamento del sistema
ibrido prima che il messaggio di allarme scompaia. Se il messaggio di allarme non scompare, far controllare il veicolo da un
concessionario o un’officina autorizzata Toyota, o da un’altra officina di fiducia.
AVVISO
■Quando si pulisce la bocchetta di aspirazione aria
●Non utilizzare acqua o altri liquidi per pulire la bocchetta di aspirazione aria.
Se la batteria ibrida (batteria di trazione) o altri componenti entrassero a contatto con l’acqua, potrebbe verificarsi un’ano-
malia o un incendio.
●Prima di pulire la bocchetta di aspira- zione aria, accertarsi di spegnere l’inter-ruttore di alimentazione per arrestare il
sistema ibrido.
■Quando si rimuove il coperchio della bocchetta di aspirazione aria
Non toccare il sezionatore di servizio
situato accanto alla bocchetta di aspira- zione aria. ( P. 9 0 )

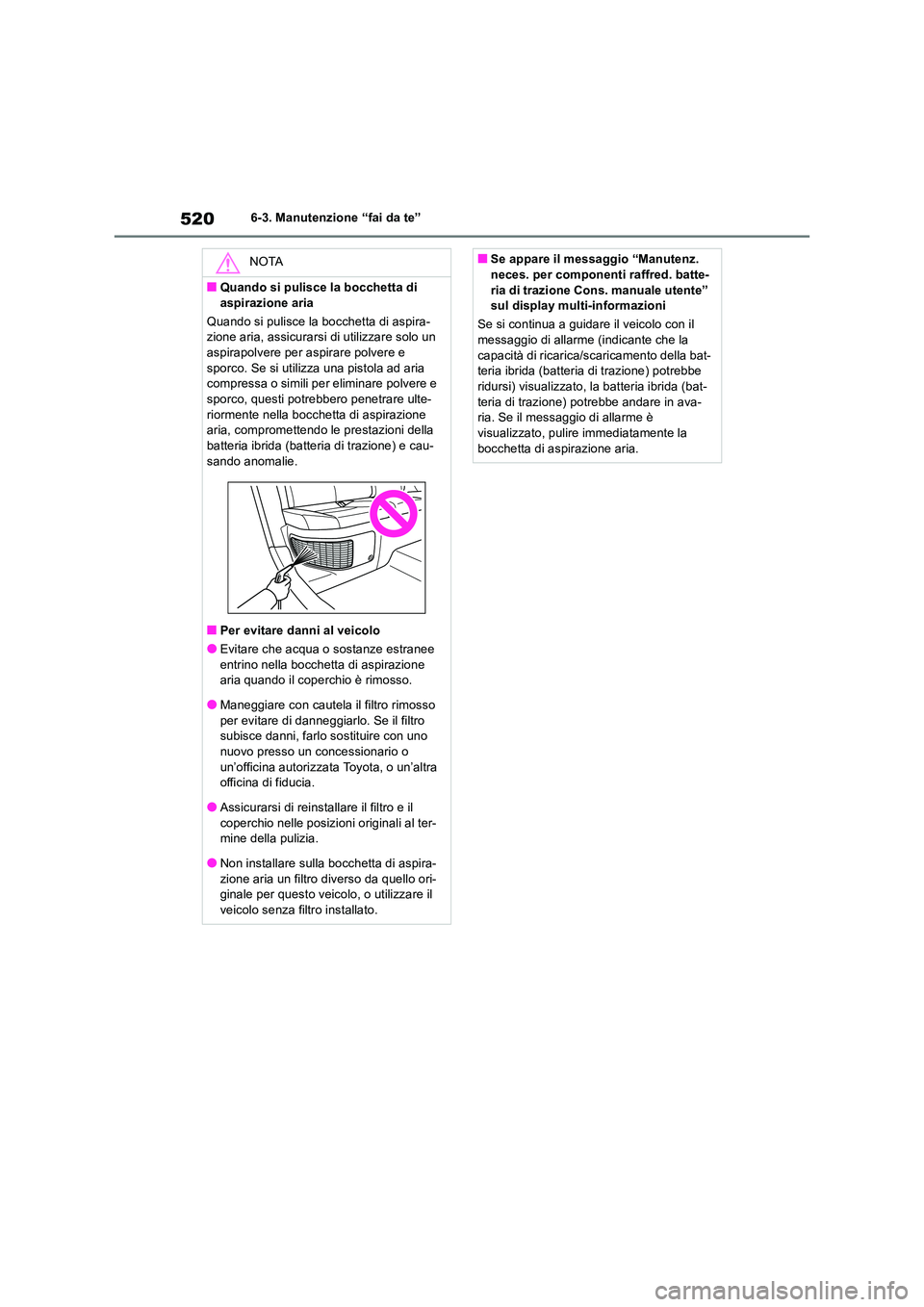

5206-3. Manutenzione “fai da te”
NOTA
■Quando si pulisce la bocchetta di
aspirazione aria
Quando si pulisce la bocchetta di aspira- zione aria, assicurarsi di utilizzare solo un aspirapolvere per aspirare polvere e
sporco. Se si utilizza una pistola ad aria compressa o simili per eliminare polvere e sporco, questi potrebbero penetrare ulte-
riormente nella bocchetta di aspirazione aria, compromettendo le prestazioni della batteria ibrida (batteria di trazione) e cau-
sando anomalie.
■Per evitare danni al veicolo
●Evitare che acqua o sostanze estranee
entrino nella bocchetta di aspirazione aria quando il coperchio è rimosso.
●Maneggiare con cautela il filtro rimosso
per evitare di danneggiarlo. Se il filtro subisce danni, farlo sostituire con uno
nuovo presso un concessionario o un’officina autorizzata Toyota, o un’altra officina di fiducia.
●Assicurarsi di reinstallare il filtro e il coperchio nelle posizioni originali al ter-mine della pulizia.
●Non installare sulla bocchetta di aspira-zione aria un filtro diverso da quello ori-ginale per questo veicolo, o utilizzare il
veicolo senza filtro installato.
■Se appare il messaggio “Manutenz. neces. per componenti raffred. batte-
ria di trazione Cons. manuale utente” sul display multi-informazioni
Se si continua a guidare il veicolo con il messaggio di allarme (indicante che la
capacità di ricarica/scaricamento della bat- teria ibrida (batteria di trazione) potrebbe ridursi) visualizzato, la batteria ibrida (bat-
teria di trazione) potrebbe andare in ava- ria. Se il messaggio di allarme è visualizzato, pulire immediatamente la
bocchetta di aspirazione aria.
