2019 TOYOTA RAV4 Manuale duso (in Italian)

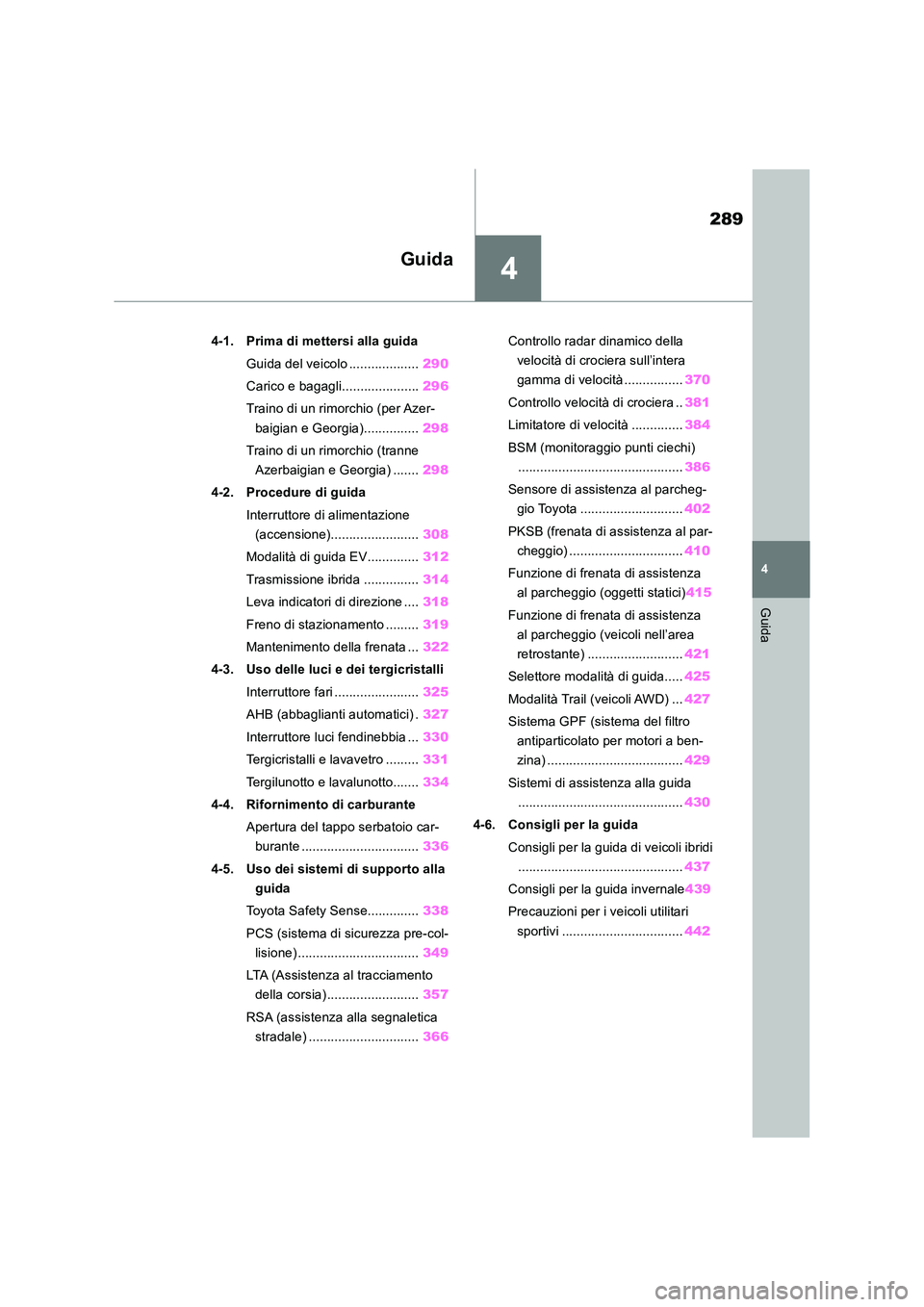

4
289
4
Guida
Guida
4-1. Prima di mettersi alla guida
Guida del veicolo ................... 290
Carico e bagagli..................... 296
Traino di un rimorchio (per Azer-
baigian e Georgia)............... 298
Traino di un rimorchio (tranne
Azerbaigian e Georgia) ....... 298
4-2. Procedure di guida
Interruttore di alimentazione
(accensione)........................ 308
Modalità di guida EV.............. 312
Trasmissione ibrida ............... 314
Leva indicatori di direzione .... 318
Freno di stazionamento ......... 319
Mantenimento della frenata ... 322
4-3. Uso delle luci e dei tergicristalli
Interruttore fari ....................... 325
AHB (abbaglianti automatici) . 327
Interruttore luci fendinebbia ... 330
Tergicristalli e lavavetro ......... 331
Tergilunotto e lavalunotto....... 334
4-4. Rifornimento di carburante
Apertura del tappo serbatoio car-
burante ................................ 336
4-5. Uso dei sistemi di supporto alla
guida
Toyota Safety Sense.............. 338
PCS (sistema di sicurezza pre-col-
lisione) ................................. 349
LTA (Assistenza al tracciamento
della corsia) ......................... 357
RSA (assistenza alla segnaletica
stradale) .............................. 366
Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità ................ 370
Controllo velocità di crociera .. 381
Limitatore di velocità .............. 384
BSM (monitoraggio punti ciechi)
............................................. 386
Sensore di assistenza al parcheg-
gio Toyota ............................ 402
PKSB (frenata di assistenza al par-
cheggio) ............................... 410
Funzione di frenata di assistenza
al parcheggio (oggetti statici) 415
Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) .......................... 421
Selettore modalità di guida..... 425
Modalità Trail (veicoli AWD) ... 427
Sistema GPF (sistema del filtro
antiparticolato per motori a ben-
zina) ..................................... 429
Sistemi di assistenza alla guida
............................................. 430
4-6. Consigli per la guida
Consigli per la guida di veicoli ibridi
............................................. 437
Consigli per la guida invernale 439
Precauzioni per i veicoli utilitari
sportivi ................................. 442

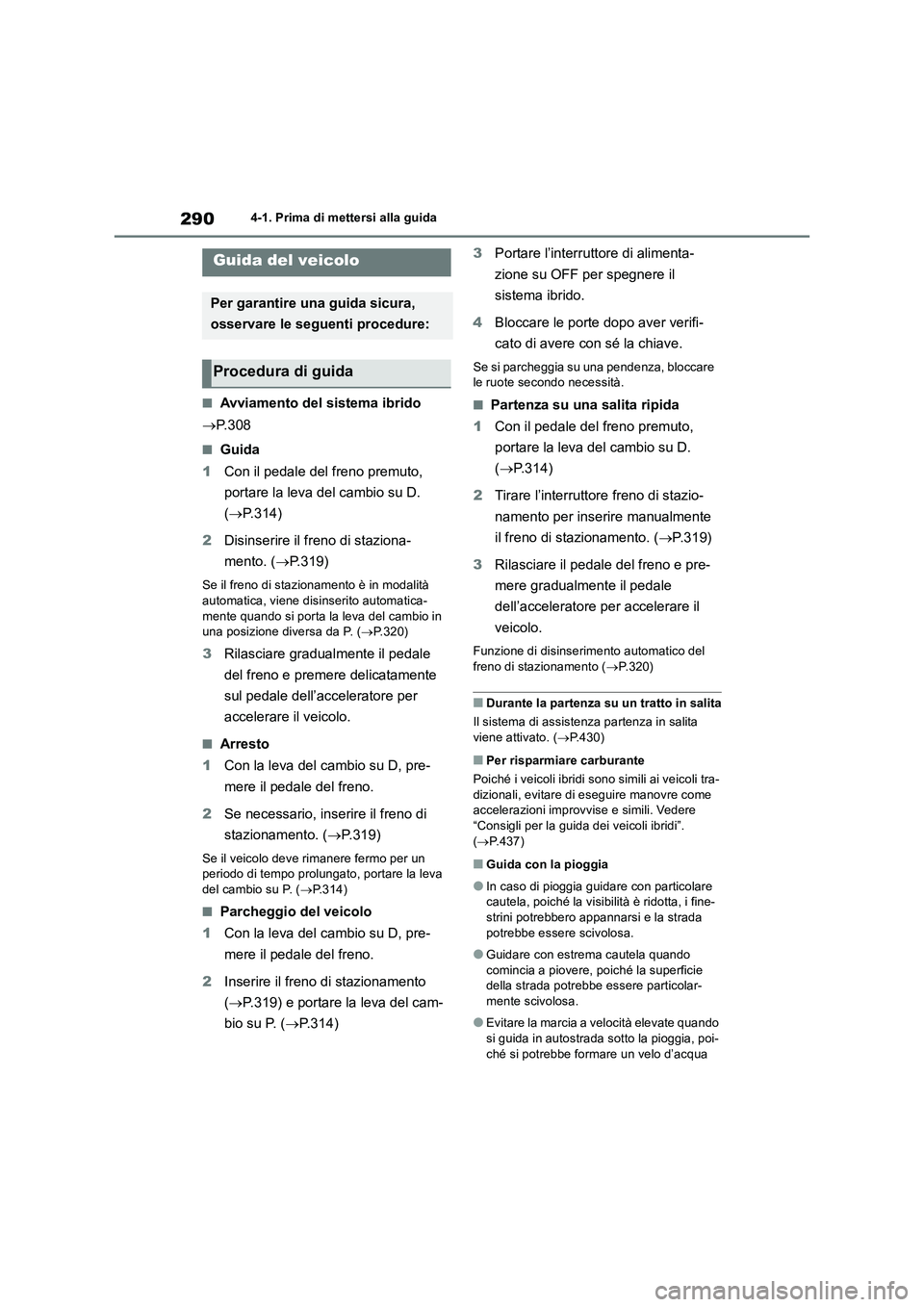

2904-1. Prima di mettersi alla guida
4-1.Prima di mette rsi alla guida
■Avviamento del sistema ibrido
P. 3 0 8
■Guida
1Con il pedale del freno premuto,
portare la leva del cambio su D.
(P.314)
2Disinserire il freno di staziona-
mento. (P.319)
Se il freno di stazionamento è in modalità
automatica, viene disinserito automatica-
mente quando si porta la leva del cambio in
una posizione diversa da P. (P.320)
3Rilasciare gradualmente il pedale
del freno e premere delicatamente
sul pedale dell’acceleratore per
accelerare il veicolo.
■Arresto
1Con la leva del cambio su D, pre-
mere il pedale del freno.
2Se necessario, inserire il freno di
stazionamento. (P.319)
Se il veicolo deve rimanere fermo per un
periodo di tempo prolungato, portare la leva
del cambio su P. (P.314)
■Parcheggio del veicolo
1Con la leva del cambio su D, pre-
mere il pedale del freno.
2Inserire il freno di stazionamento
(P.319) e portare la leva del cam-
bio su P. (P.314)3Portare l’interruttore di alimenta-
zione su OFF per spegnere il
sistema ibrido.
4Bloccare le porte dopo aver verifi-
cato di avere con sé la chiave.
Se si parcheggia su una pendenza, bloccare
le ruote secondo necessità.
■Partenza su una salita ripida
1Con il pedale del freno premuto,
portare la leva del cambio su D.
(P.314)
2Tirare l’interruttore freno di stazio-
namento per inserire manualmente
il freno di stazionamento. (P.319)
3Rilasciare il pedale del freno e pre-
mere gradualmente il pedale
dell’acceleratore per accelerare il
veicolo.
Funzione di disinserimento automatico del
freno di stazionamento (P.320)
■Durante la partenza su un tratto in salita
Il sistema di assistenza partenza in salita
viene attivato. (P.430)
■Per risparmiare carburante
Poiché i veicoli ibridi sono simili ai veicoli tra-
dizionali, evitare di eseguire manovre come
accelerazioni improvvise e simili. Vedere
“Consigli per la guida dei veicoli ibridi”.
(P.437)
■Guida con la pioggia
●In caso di pioggia guidare con particolare
cautela, poiché la visibilità è ridotta, i fine-
strini potrebbero appannarsi e la strada
potrebbe essere scivolosa.
●Guidare con estrema cautela quando
comincia a piovere, poiché la superficie
della strada potrebbe essere particolar-
mente scivolosa.
●Evitare la marcia a velocità elevate quando
si guida in autostrada sotto la pioggia, poi-
ché si potrebbe formare un velo d’acqua
Guida del veicolo
Per garantire una guida sicura,
osservare le seguenti procedure:
Procedura di guida

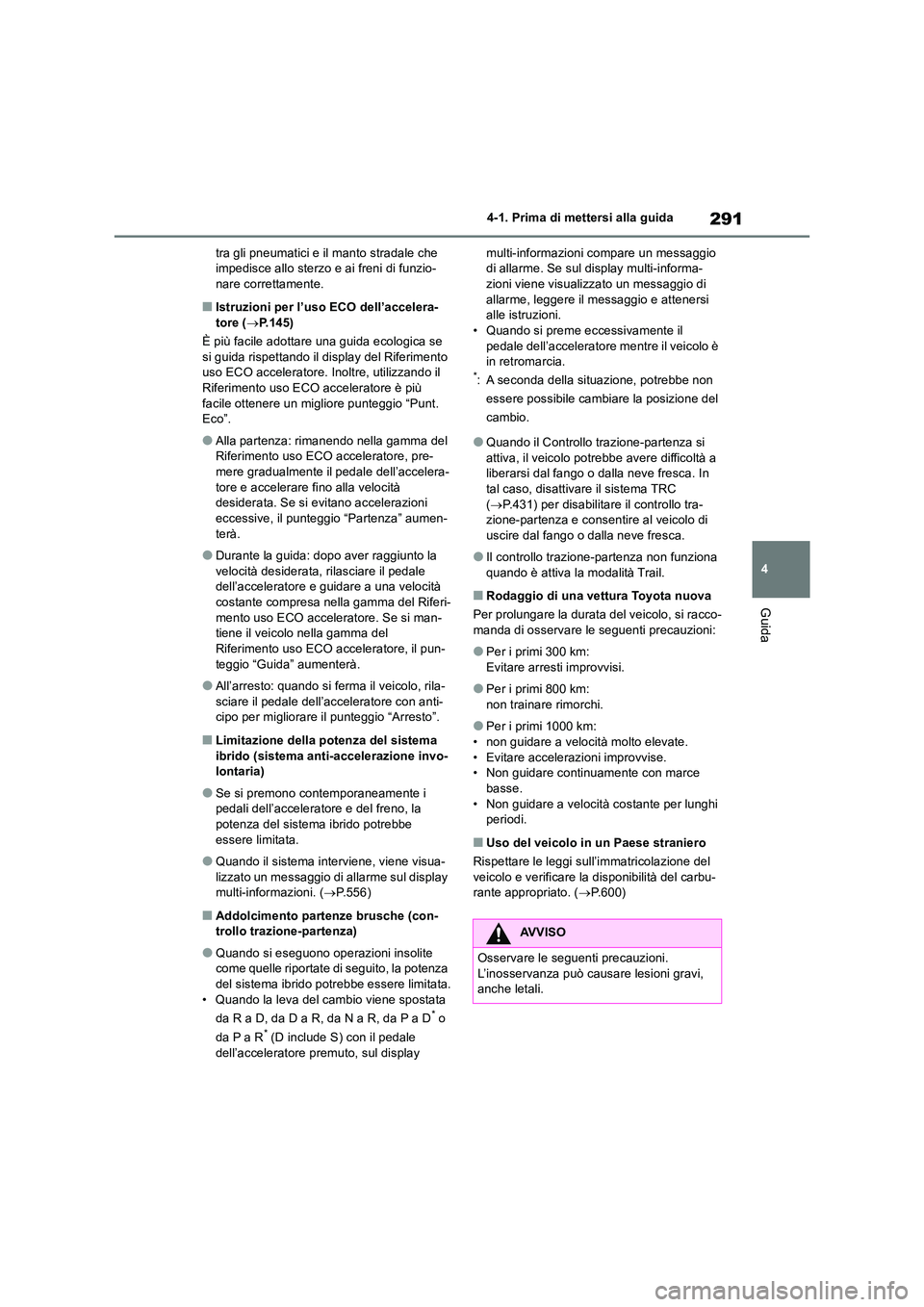

291
4
4-1. Prima di mettersi alla guida
Guida
tra gli pneumatici e il manto stradale che impedisce allo sterzo e ai freni di funzio-nare correttamente.
■Istruzioni per l’uso ECO dell’accelera-
tore ( P.145)
È più facile adottare una guida ecologica se si guida rispettando il display del Riferimento uso ECO acceleratore. Inoltre, utilizzando il
Riferimento uso ECO acceleratore è più facile ottenere un migliore punteggio “Punt. Eco”.
●Alla partenza: rimanendo nella gamma del Riferimento uso ECO acceleratore, pre-
mere gradualmente il pedale dell’accelera- tore e accelerare fino alla velocità desiderata. Se si evitano accelerazioni
eccessive, il punteggio “Partenza” aumen- terà.
●Durante la guida: dopo aver raggiunto la velocità desiderata, rilasciare il pedale dell’acceleratore e guidare a una velocità
costante compresa nella gamma del Riferi- mento uso ECO acceleratore. Se si man-tiene il veicolo nella gamma del
Riferimento uso ECO acceleratore, il pun- teggio “Guida” aumenterà.
●All’arresto: quando si ferma il veicolo, rila-sciare il pedale dell’acceleratore con anti-cipo per migliorare il punteggio “Arresto”.
■Limitazione della potenza del sistema
ibrido (sistema anti-accelerazione invo- lontaria)
●Se si premono contemporaneamente i pedali dell’acceleratore e del freno, la potenza del sistema ibrido potrebbe
essere limitata.
●Quando il sistema interviene, viene visua-
lizzato un messaggio di allarme sul display multi-informazioni. ( P.556)
■Addolcimento partenze brusche (con- trollo trazione-partenza)
●Quando si eseguono operazioni insolite come quelle riportate di seguito, la potenza
del sistema ibrido potrebbe essere limitata. • Quando la leva del cambio viene spostata
da R a D, da D a R, da N a R, da P a D* o
da P a R* (D include S) con il pedale
dell’acceleratore premuto, sul display
multi-informazioni compare un messaggio di allarme. Se sul display multi-informa-zioni viene visualizzato un messaggio di
allarme, leggere il messaggio e attenersi alle istruzioni.• Quando si preme eccessivamente il
pedale dell’acceleratore mentre il veicolo è in retromarcia.*: A seconda della situazione, potrebbe non
essere possibile cambiare la posizione del
cambio.
●Quando il Controllo trazione-partenza si
attiva, il veicolo potrebbe avere difficoltà a liberarsi dal fango o dalla neve fresca. In tal caso, disattivare il sistema TRC
( P.431) per disabilitare il controllo tra- zione-partenza e consent ire al veicolo di uscire dal fango o dalla neve fresca.
●Il controllo trazione-partenza non funziona quando è attiva la modalità Trail.
■Rodaggio di una vettura Toyota nuova
Per prolungare la durata del veicolo, si racco-
manda di osservare le seguenti precauzioni:
●Per i primi 300 km:
Evitare arresti improvvisi.
●Per i primi 800 km:
non trainare rimorchi.
●Per i primi 1000 km:
• non guidare a velocità molto elevate. • Evitare accelerazioni improvvise.• Non guidare continuamente con marce
basse. • Non guidare a velocità costante per lunghi periodi.
■Uso del veicolo in un Paese straniero
Rispettare le leggi sull’immatricolazione del
veicolo e verificare la disponibilità del carbu- rante appropriato. ( P.600)
AVVISO
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi, anche letali.

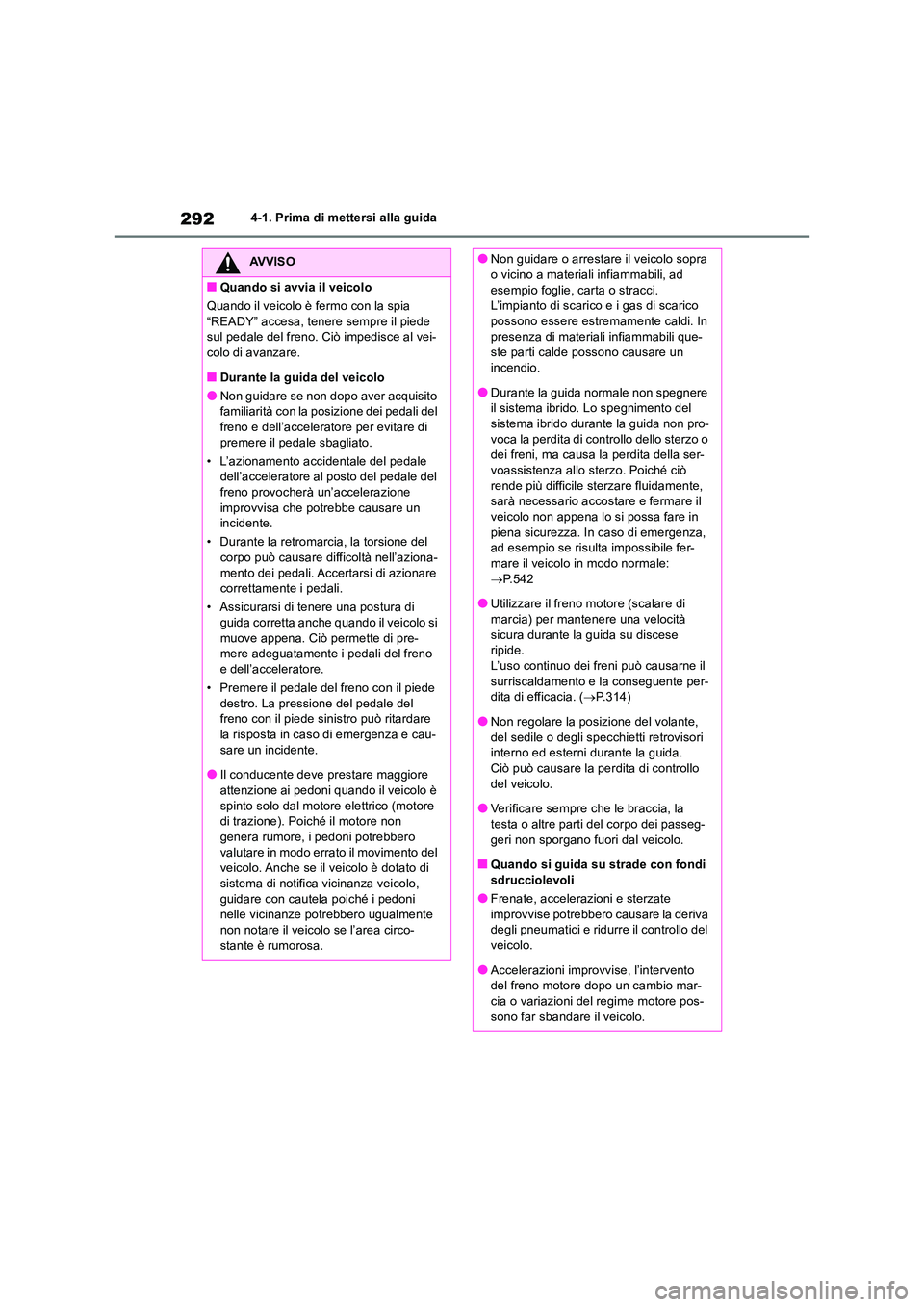

2924-1. Prima di mettersi alla guida
AVVISO
■Quando si avvia il veicolo
Quando il veicolo è fermo con la spia
“READY” accesa, tenere sempre il piede sul pedale del freno. Ciò impedisce al vei-colo di avanzare.
■Durante la guida del veicolo
●Non guidare se non dopo aver acquisito familiarità con la posizione dei pedali del freno e dell’acceleratore per evitare di
premere il pedale sbagliato.
• L’azionamento accidentale del pedale dell’acceleratore al posto del pedale del freno provocherà un’accelerazione
improvvisa che potrebbe causare un incidente.
• Durante la retromarcia, la torsione del corpo può causare difficoltà nell’aziona-
mento dei pedali. Accertarsi di azionare correttamente i pedali.
• Assicurarsi di tenere una postura di guida corretta anche quando il veicolo si
muove appena. Ciò permette di pre- mere adeguatamente i pedali del freno e dell’acceleratore.
• Premere il pedale del freno con il piede
destro. La pressione del pedale del freno con il piede sinistro può ritardare
la risposta in caso di emergenza e cau- sare un incidente.
●Il conducente deve prestare maggiore
attenzione ai pedoni quando il veicolo è spinto solo dal motore elettrico (motore di trazione). Poiché il motore non
genera rumore, i pedoni potrebbero valutare in modo errato il movimento del veicolo. Anche se il veicolo è dotato di
sistema di notifica vicinanza veicolo, guidare con cautela poiché i pedoni nelle vicinanze potrebbero ugualmente
non notare il veicolo se l’area circo- stante è rumorosa.
●Non guidare o arrestare il veicolo sopra o vicino a materiali infiammabili, ad
esempio foglie, carta o stracci. L’impianto di scarico e i gas di scarico possono essere estremamente caldi. In
presenza di materiali infiammabili que- ste parti calde possono causare un incendio.
●Durante la guida normale non spegnere il sistema ibrido. Lo spegnimento del sistema ibrido durante la guida non pro-
voca la perdita di controllo dello sterzo o dei freni, ma causa la perdita della ser-voassistenza allo sterzo. Poiché ciò
rende più difficile sterzare fluidamente, sarà necessario accostare e fermare il veicolo non appena lo si possa fare in
piena sicurezza. In caso di emergenza, ad esempio se risulta impossibile fer-mare il veicolo in modo normale:
 P.542
●Utilizzare il freno motore (scalare di marcia) per mantenere una velocità
sicura durante la guida su discese ripide.L’uso continuo dei freni può causarne il
surriscaldamento e la conseguente per- dita di efficacia. ( P.314)
●Non regolare la posizione del volante,
del sedile o degli specchietti retrovisori interno ed esterni durante la guida.Ciò può causare la perdita di controllo
del veicolo.
●Verificare sempre che le braccia, la testa o altre parti del corpo dei passeg-
geri non sporgano fuori dal veicolo.
■Quando si guida su strade con fondi sdrucciolevoli
●Frenate, accelerazioni e sterzate
improvvise potrebbero causare la deriva degli pneumatici e ridurre il controllo del veicolo.
●Accelerazioni improvvise, l’intervento del freno motore dopo un cambio mar-cia o variazioni del regime motore pos-
sono far sbandare il veicolo.

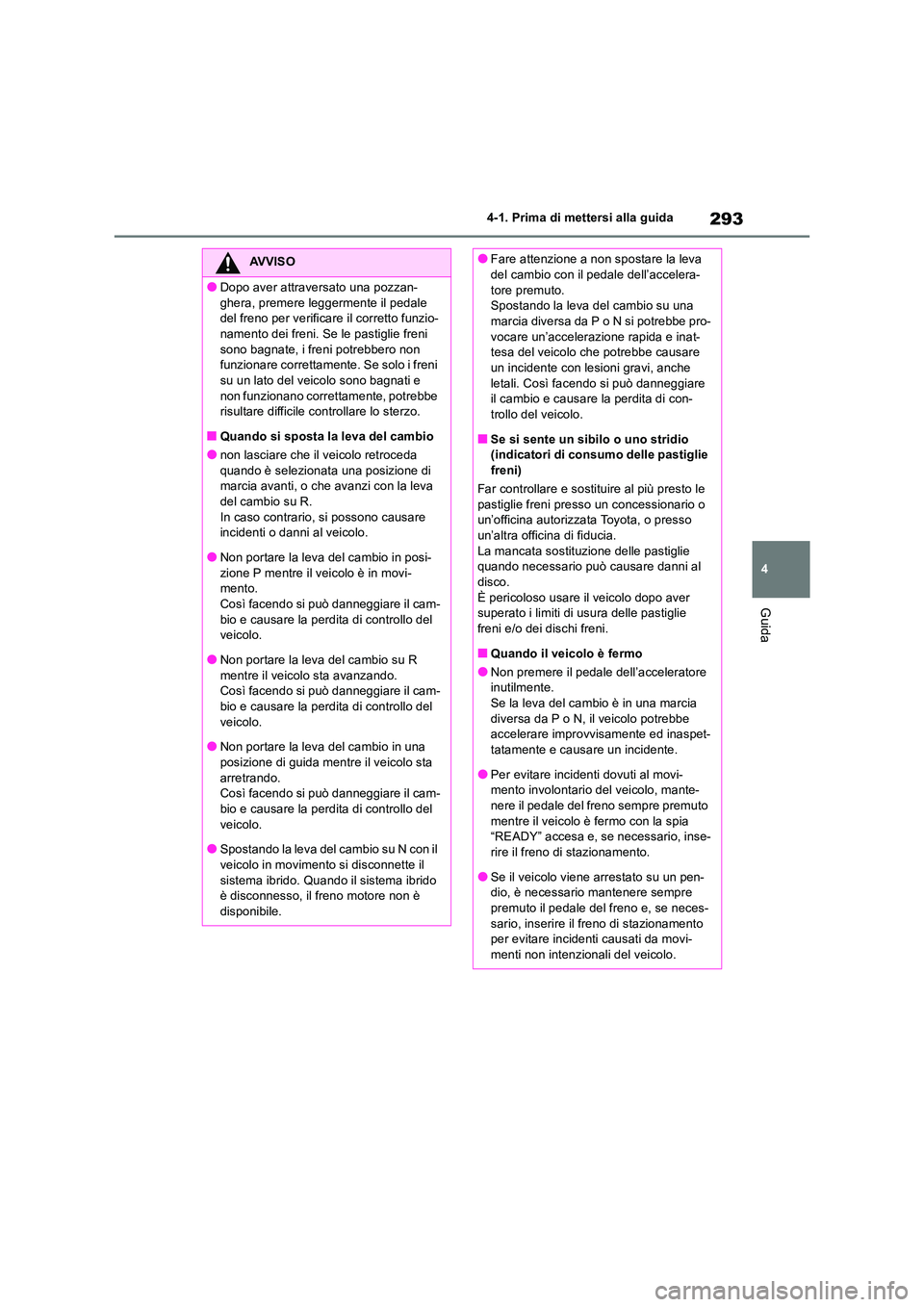

293
4
4-1. Prima di mettersi alla guida
Guida
AVVISO
●Dopo aver attraversato una pozzan-
ghera, premere leggermente il pedale del freno per verificare il corretto funzio-namento dei freni. Se le pastiglie freni
sono bagnate, i freni potrebbero non funzionare correttamente. Se solo i freni su un lato del veicolo sono bagnati e
non funzionano correttamente, potrebbe risultare difficile controllare lo sterzo.
■Quando si sposta la leva del cambio
●non lasciare che il veicolo retroceda
quando è selezionata una posizione di marcia avanti, o che avanzi con la leva del cambio su R.
In caso contrario, si possono causare incidenti o danni al veicolo.
●Non portare la leva del cambio in posi-
zione P mentre il veicolo è in movi- mento.Così facendo si può danneggiare il cam-
bio e causare la perdita di controllo del veicolo.
●Non portare la leva del cambio su R
mentre il veicolo sta avanzando. Così facendo si può danneggiare il cam-bio e causare la perdita di controllo del
veicolo.
●Non portare la leva del cambio in una
posizione di guida mentre il veicolo sta arretrando.Così facendo si può danneggiare il cam-
bio e causare la perdita di controllo del veicolo.
●Spostando la leva del cambio su N con il
veicolo in movimento si disconnette il sistema ibrido. Quando il sistema ibrido è disconnesso, il freno motore non è
disponibile.
●Fare attenzione a non spostare la leva del cambio con il pedale dell’accelera-
tore premuto. Spostando la leva del cambio su una marcia diversa da P o N si potrebbe pro-
vocare un’accelerazione rapida e inat- tesa del veicolo che potrebbe causare un incidente con lesioni gravi, anche
letali. Così facendo si può danneggiare il cambio e causare la perdita di con-trollo del veicolo.
■Se si sente un sibilo o uno stridio (indicatori di consumo delle pastiglie freni)
Far controllare e sostituire al più presto le
pastiglie freni presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
La mancata sostituzione delle pastiglie quando necessario può causare danni al disco.
È pericoloso usare il veicolo dopo aver superato i limiti di usura delle pastiglie freni e/o dei dischi freni.
■Quando il veicolo è fermo
●Non premere il pedale dell’acceleratore inutilmente. Se la leva del cambio è in una marcia
diversa da P o N, il veicolo potrebbe accelerare improvvisamente ed inaspet-tatamente e causare un incidente.
●Per evitare incidenti dovuti al movi-mento involontario del veicolo, mante-nere il pedale del freno sempre premuto
mentre il veicolo è fermo con la spia “READY” accesa e, se necessario, inse-rire il freno di stazionamento.
●Se il veicolo viene arrestato su un pen-dio, è necessario mantenere sempre premuto il pedale del freno e, se neces-
sario, inserire il freno di stazionamento per evitare incidenti causati da movi-menti non intenzionali del veicolo.

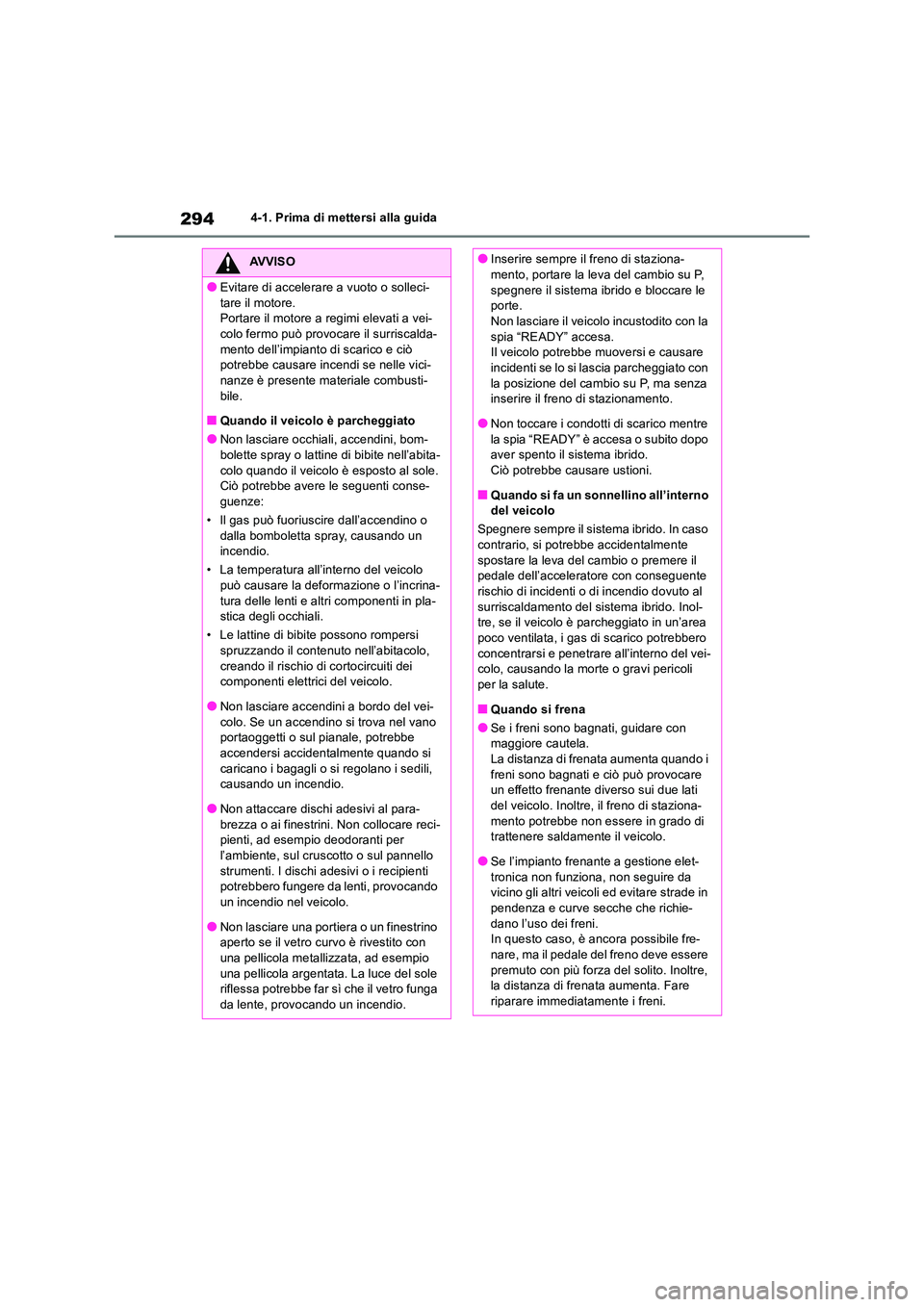

2944-1. Prima di mettersi alla guida
AVVISO
●Evitare di accelerare a vuoto o solleci-
tare il motore. Portare il motore a regimi elevati a vei-colo fermo può provocare il surriscalda-
mento dell’impianto di scarico e ciò potrebbe causare incendi se nelle vici-nanze è presente materiale combusti-
bile.
■Quando il veicolo è parcheggiato
●Non lasciare occhiali, accendini, bom- bolette spray o lattine di bibite nell’abita-
colo quando il veicolo è esposto al sole. Ciò potrebbe avere le seguenti conse-guenze:
• Il gas può fuoriuscire dall’accendino o
dalla bomboletta spray, causando un incendio.
• La temperatura all’interno del veicolo può causare la deformazione o l’incrina-
tura delle lenti e altri componenti in pla- stica degli occhiali.
• Le lattine di bibite possono rompersi spruzzando il contenuto nell’abitacolo,
creando il rischio di cortocircuiti dei componenti elettrici del veicolo.
●Non lasciare accendini a bordo del vei-
colo. Se un accendino si trova nel vano portaoggetti o sul pianale, potrebbe
accendersi accidentalmente quando si caricano i bagagli o si regolano i sedili, causando un incendio.
●Non attaccare dischi adesivi al para-brezza o ai finestrini. Non collocare reci-pienti, ad esempio deodoranti per
l’ambiente, sul cruscotto o sul pannello strumenti. I dischi adesivi o i recipienti potrebbero fungere da lenti, provocando
un incendio nel veicolo.
●Non lasciare una portiera o un finestrino aperto se il vetro curvo è rivestito con
una pellicola metallizzata, ad esempio una pellicola argentata. La luce del sole riflessa potrebbe far sì che il vetro funga
da lente, provocando un incendio.
●Inserire sempre il freno di staziona- mento, portare la leva del cambio su P,
spegnere il sistema ibrido e bloccare le porte. Non lasciare il veicolo incustodito con la
spia “READY” accesa. Il veicolo potrebbe muoversi e causare incidenti se lo si lascia parcheggiato con
la posizione del cambio su P, ma senza inserire il freno di stazionamento.
●Non toccare i condotti di scarico mentre
la spia “READY” è accesa o subito dopo aver spento il sistema ibrido. Ciò potrebbe causare ustioni.
■Quando si fa un sonnellino all’interno del veicolo
Spegnere sempre il sistema ibrido. In caso contrario, si potrebbe accidentalmente
spostare la leva del cambio o premere il pedale dell’acceleratore con conseguente rischio di incidenti o di incendio dovuto al
surriscaldamento del sistema ibrido. Inol- tre, se il veicolo è parcheggiato in un’area poco ventilata, i gas di scarico potrebbero
concentrarsi e penetrare all’interno del vei- colo, causando la morte o gravi pericoli per la salute.
■Quando si frena
●Se i freni sono bagnati, guidare con maggiore cautela.La distanza di frenata aumenta quando i
freni sono bagnati e ciò può provocare un effetto frenante diverso sui due lati del veicolo. Inoltre, il freno di staziona-
mento potrebbe non essere in grado di trattenere saldamente il veicolo.
●Se l’impianto frenante a gestione elet-
tronica non funziona, non seguire da vicino gli altri veicoli ed evitare strade in pendenza e curve secche che richie-
dano l’uso dei freni. In questo caso, è ancora possibile fre-nare, ma il pedale del freno deve essere
premuto con più forza del solito. Inoltre, la distanza di frenata aumenta. Fare riparare immediatamente i freni.

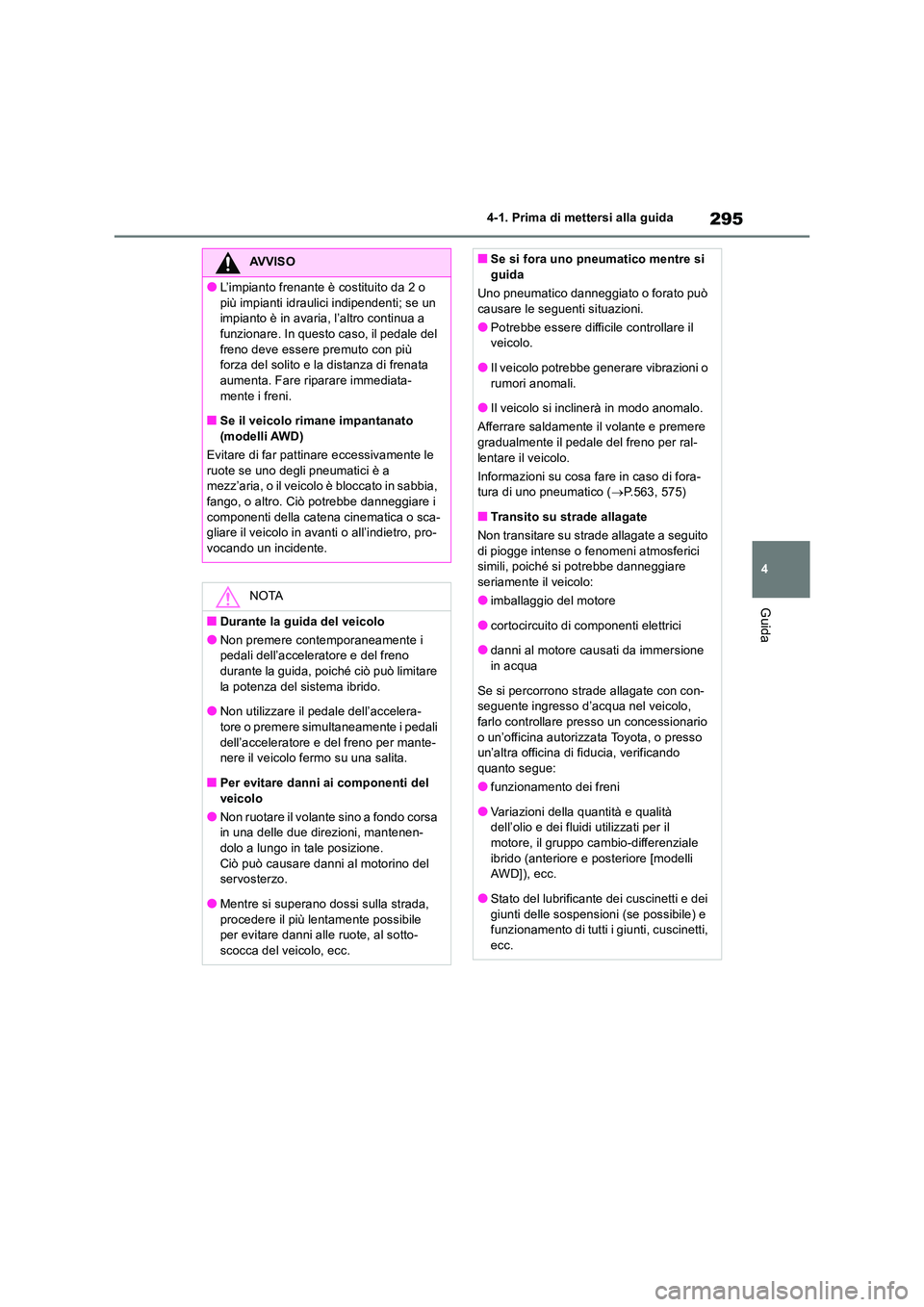

295
4
4-1. Prima di mettersi alla guida
Guida
AVVISO
●L’impianto frenante è costituito da 2 o
più impianti idraulici indipendenti; se un impianto è in avaria, l’altro continua a funzionare. In questo caso, il pedale del
freno deve essere premuto con più forza del solito e la distanza di frenata aumenta. Fare riparare immediata-
mente i freni.
■Se il veicolo rimane impantanato (modelli AWD)
Evitare di far pattinare eccessivamente le
ruote se uno degli pneumatici è a mezz’aria, o il veicolo è bloccato in sabbia, fango, o altro. Ciò potrebbe danneggiare i
componenti della catena cinematica o sca- gliare il veicolo in avanti o all’indietro, pro-vocando un incidente.
NOTA
■Durante la guida del veicolo
●Non premere contemporaneamente i pedali dell’acceleratore e del freno durante la guida, poiché ciò può limitare
la potenza del sistema ibrido.
●Non utilizzare il pedale dell’accelera- tore o premere simultaneamente i pedali
dell’acceleratore e del freno per mante- nere il veicolo fermo su una salita.
■Per evitare danni ai componenti del
veicolo
●Non ruotare il volante sino a fondo corsa in una delle due direzioni, mantenen-dolo a lungo in tale posizione.
Ciò può causare danni al motorino del servosterzo.
●Mentre si superano dossi sulla strada,
procedere il più lentamente possibile per evitare danni alle ruote, al sotto-scocca del veicolo, ecc.
■Se si fora uno pneumatico mentre si guida
Uno pneumatico danneggiato o forato può
causare le seguenti situazioni.
●Potrebbe essere difficile controllare il veicolo.
●Il veicolo potrebbe generare vibrazioni o
rumori anomali.
●Il veicolo si inclinerà in modo anomalo.
Afferrare saldamente il volante e premere gradualmente il pedale del freno per ral-
lentare il veicolo.
Informazioni su cosa fare in caso di fora- tura di uno pneumatico ( P.563, 575)
■Transito su strade allagate
Non transitare su strade allagate a seguito
di piogge intense o fenomeni atmosferici simili, poiché si potrebbe danneggiare seriamente il veicolo:
●imballaggio del motore
●cortocircuito di componenti elettrici
●danni al motore causati da immersione in acqua
Se si percorrono strade allagate con con- seguente ingresso d’acqua nel veicolo, farlo controllare presso un concessionario
o un’officina autorizzata Toyota, o presso un’altra officina di fiducia, verificando quanto segue:
●funzionamento dei freni
●Variazioni della quantità e qualità dell’olio e dei fluidi utilizzati per il motore, il gruppo cambio-differenziale
ibrido (anteriore e posteriore [modelli AWD]), ecc.
●Stato del lubrificante dei cuscinetti e dei
giunti delle sospensioni (se possibile) e funzionamento di tutti i giunti, cuscinetti, ecc.

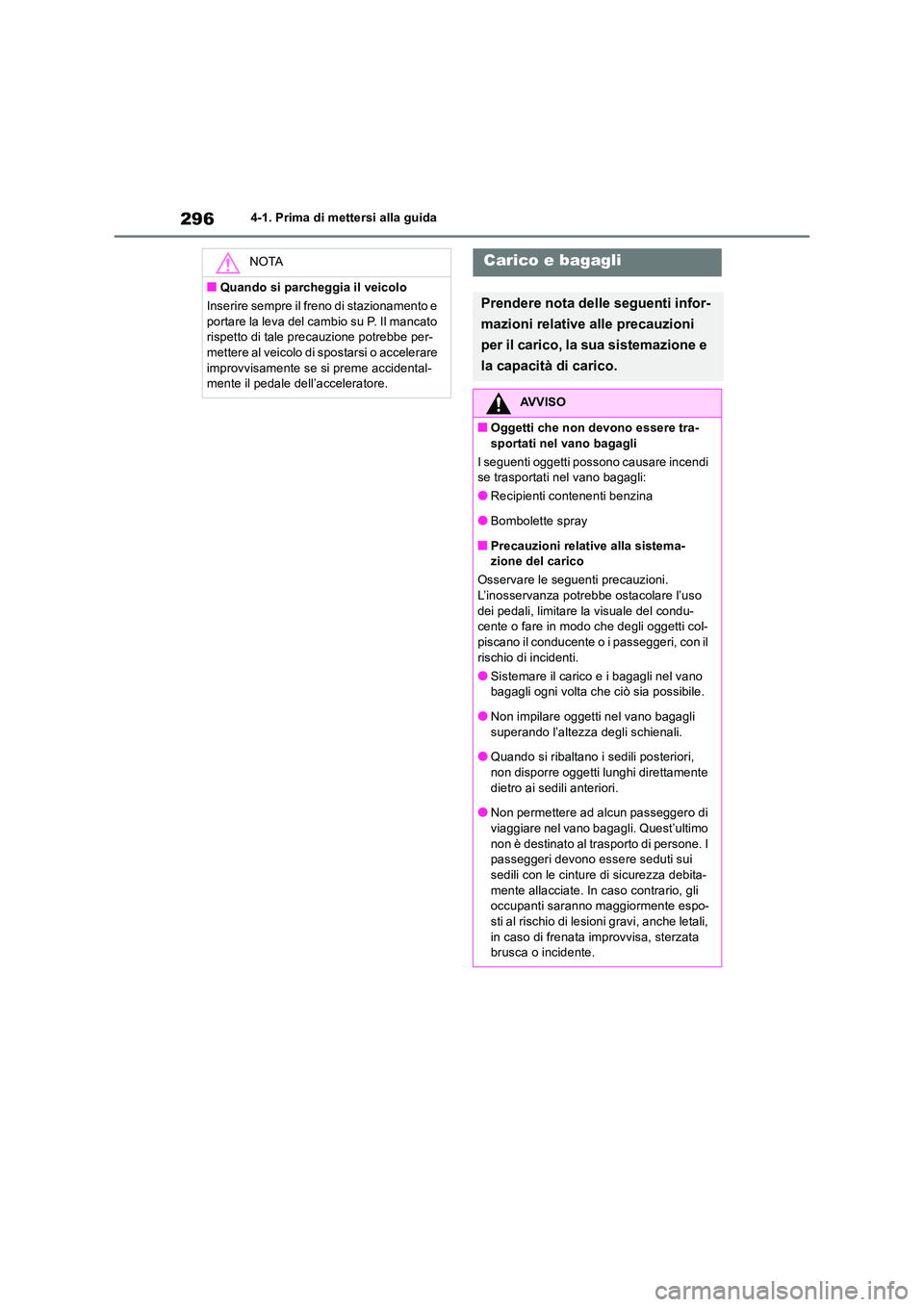

2964-1. Prima di mettersi alla guida
NOTA
■Quando si parcheggia il veicolo
Inserire sempre il freno di stazionamento e
portare la leva del cambio su P. Il mancato rispetto di tale precauzione potrebbe per-mettere al veicolo di spostarsi o accelerare
improvvisamente se si preme accidental- mente il pedale dell’acceleratore.
Carico e bagagli
Prendere nota delle seguenti infor-
mazioni relative alle precauzioni
per il carico, la sua sistemazione e
la capacità di carico.
AVVISO
■Oggetti che non devono essere tra- sportati nel vano bagagli
I seguenti oggetti possono causare incendi se trasportati nel vano bagagli:
●Recipienti contenenti benzina
●Bombolette spray
■Precauzioni relative alla sistema-zione del carico
Osservare le seguenti precauzioni.
L’inosservanza potrebbe ostacolare l’uso dei pedali, limitare la visuale del condu-cente o fare in modo che degli oggetti col-
piscano il conducente o i passeggeri, con il rischio di incidenti.
●Sistemare il carico e i bagagli nel vano bagagli ogni volta che ciò sia possibile.
●Non impilare oggetti nel vano bagagli superando l’altezza degli schienali.
●Quando si ribaltano i sedili posteriori,
non disporre oggetti lunghi direttamente dietro ai sedili anteriori.
●Non permettere ad alcun passeggero di
viaggiare nel vano bagagli. Quest’ultimo non è destinato al trasporto di persone. I passeggeri devono essere seduti sui
sedili con le cinture di sicurezza debita- mente allacciate. In caso contrario, gli occupanti saranno maggiormente espo-
sti al rischio di lesioni gravi, anche letali, in caso di frenata improvvisa, sterzata brusca o incidente.
