2019 TOYOTA RAV4 Manuale duso (in Italian)

537
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
4Ripiegare lo specchietto prima di
rimuovere il gruppo ottico.
5Rimuovere la luce.
Rimuovere le due viti e sganciare le due lin-
guette con un cacciavite a testa piatta.
Lavorare con cautela, facendo attenzione a
non danneggiare le linguette.
6Ruotare il portalampada in senso
antiorario.
Sganciare il cavo dal fermaglio prima di ruo-tare il portalampada.
7Rimuovere la lampadina.
8Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.
Fissare di nuovo il cavo con il fermaglio

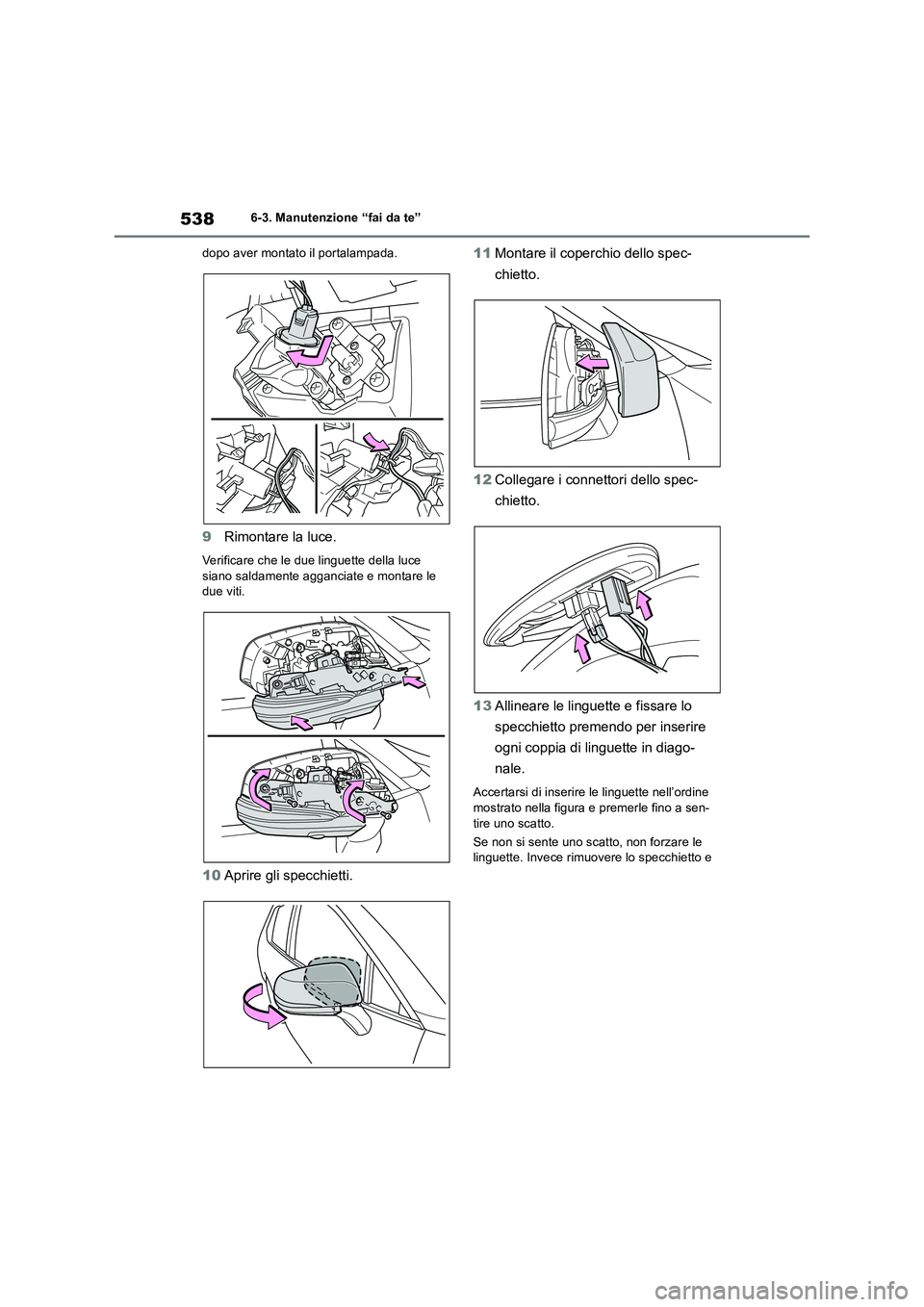

5386-3. Manutenzione “fai da te”
dopo aver montato il portalampada.
9Rimontare la luce.
Verificare che le due linguette della luce
siano saldamente agganciate e montare le
due viti.
10Aprire gli specchietti.11Montare il coperchio dello spec-
chietto.
12Collegare i connettori dello spec-
chietto.
13Allineare le linguette e fissare lo
specchietto premendo per inserire
ogni coppia di linguette in diago-
nale.
Accertarsi di inserire le linguette nell’ordine
mostrato nella figura e premerle fino a sen-
tire uno scatto.
Se non si sente uno scatto, non forzare le
linguette. Invece rimuovere lo specchietto e

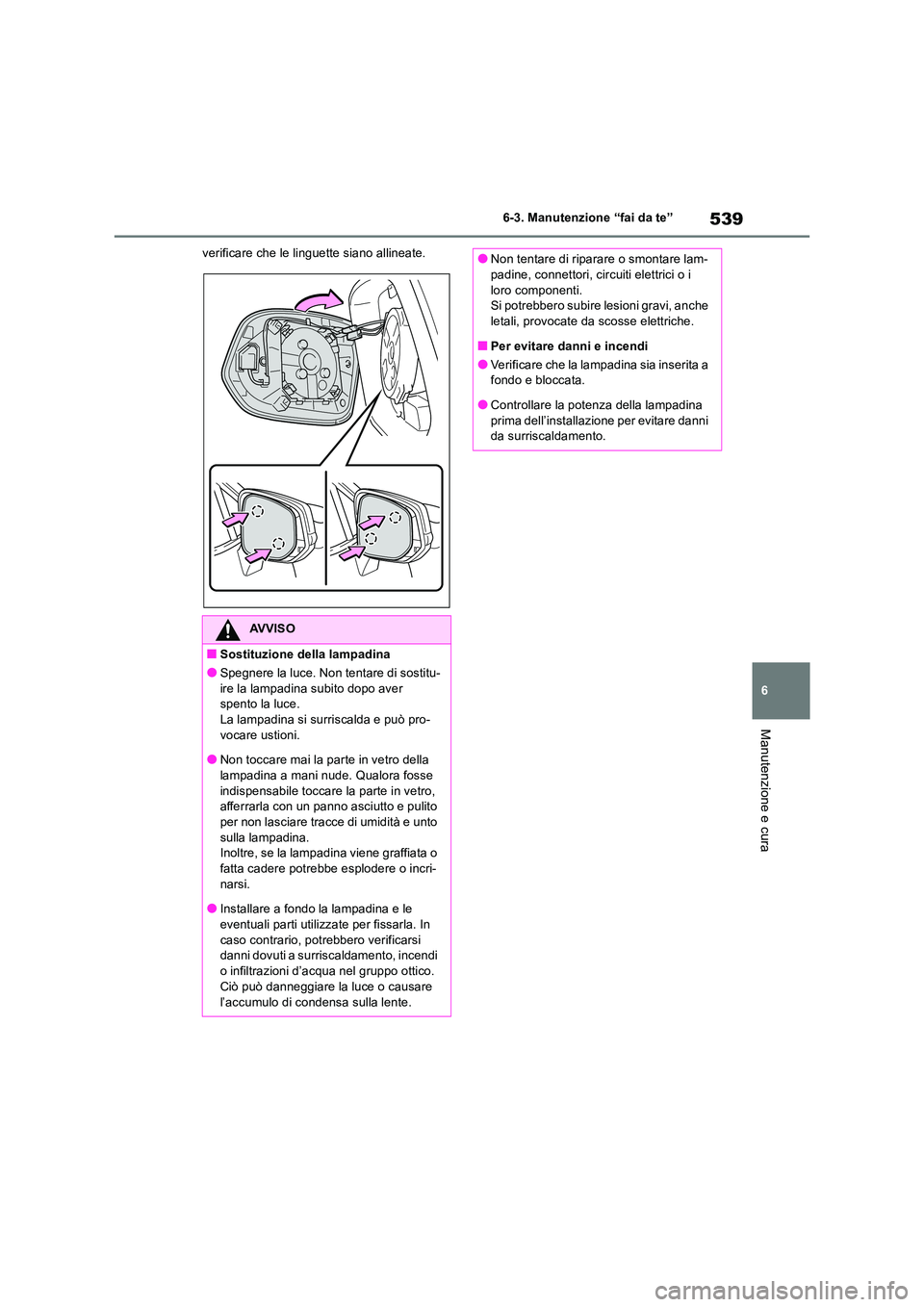

539
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
verificare che le linguette siano allineate.
AVVISO
■Sostituzione della lampadina
●Spegnere la luce. Non tentare di sostitu- ire la lampadina subito dopo aver spento la luce.
La lampadina si surriscalda e può pro- vocare ustioni.
●Non toccare mai la parte in vetro della
lampadina a mani nude. Qualora fosse indispensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito
per non lasciare tracce di umidità e unto sulla lampadina. Inoltre, se la lampadina viene graffiata o
fatta cadere potrebbe esplodere o incri- narsi.
●Installare a fondo la lampadina e le
eventuali parti utilizzate per fissarla. In caso contrario, potrebbero verificarsi danni dovuti a surriscaldamento, incendi
o infiltrazioni d’acqua nel gruppo ottico. Ciò può danneggiare la luce o causare
l’accumulo di condensa sulla lente.
●Non tentare di riparare o smontare lam- padine, connettori, circuiti elettrici o i
loro componenti. Si potrebbero subire lesioni gravi, anche letali, provocate da scosse elettriche.
■Per evitare danni e incendi
●Verificare che la lampadina sia inserita a fondo e bloccata.
●Controllare la potenza della lampadina
prima dell’installazione per evitare danni da surriscaldamento.

5406-3. Manutenzione “fai da te”

7

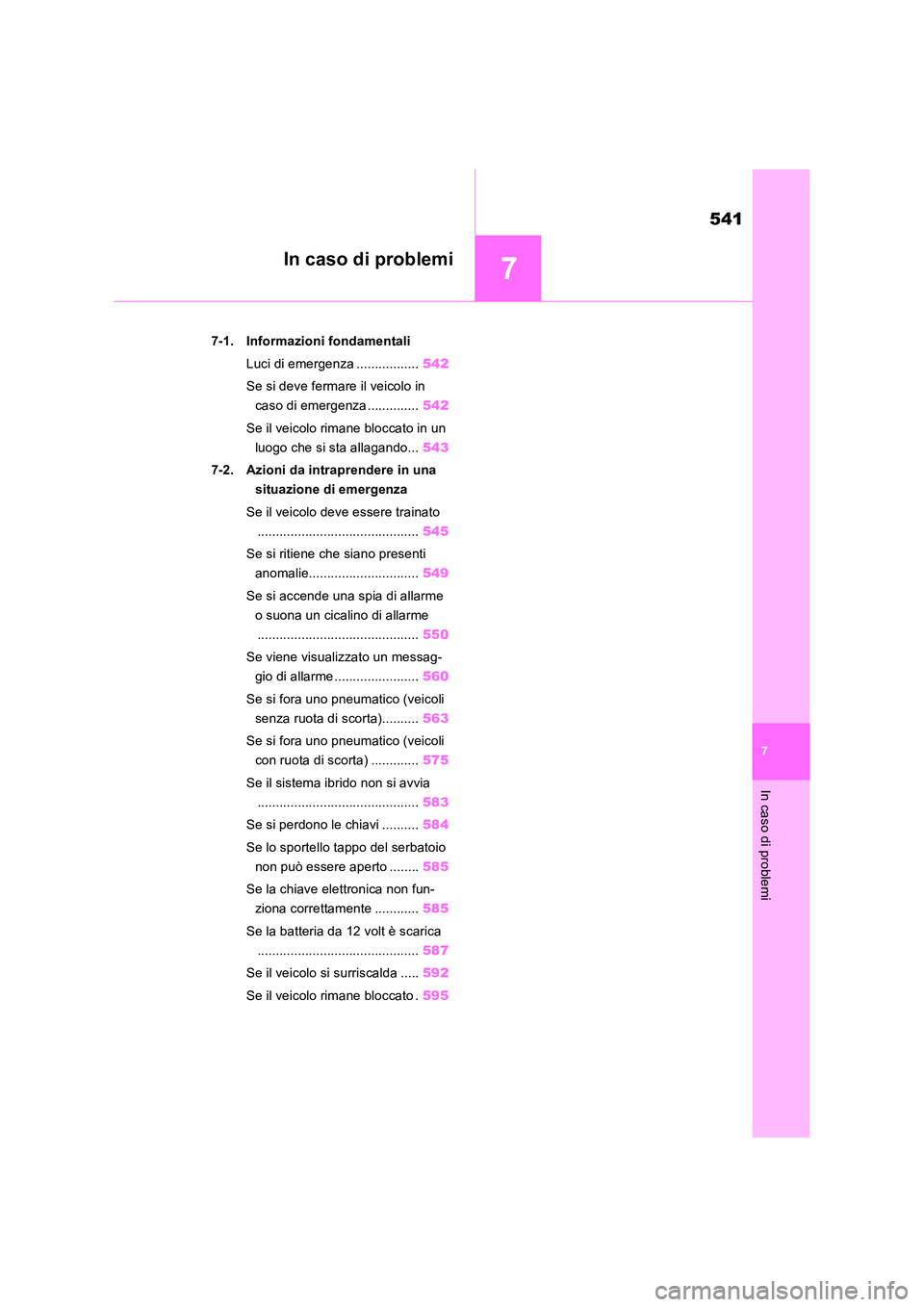

541
7
In caso di problemi
In caso di problemi
7-1. Informazioni fondamentali
Luci di emergenza ................. 542
Se si deve fermare il veicolo in
caso di emergenza .............. 542
Se il veicolo rimane bloccato in un
luogo che si sta allagando... 543
7-2. Azioni da intraprendere in una
situazione di emergenza
Se il veicolo deve essere trainato
............................................ 545
Se si ritiene che siano presenti
anomalie.............................. 549
Se si accende una spia di allarme
o suona un cicalino di allarme
............................................ 550
Se viene visualizzato un messag-
gio di allarme ....................... 560
Se si fora uno pneumatico (veicoli
senza ruota di scorta).......... 563
Se si fora uno pneumatico (veicoli
con ruota di scorta) ............. 575
Se il sistema ibrido non si avvia
............................................ 583
Se si perdono le chiavi .......... 584
Se lo sportello tappo del serbatoio
non può essere aperto ........ 585
Se la chiave elettronica non fun-
ziona correttamente ............ 585
Se la batteria da 12 volt è scarica
............................................ 587
Se il veicolo si surriscalda ..... 592
Se il veicolo rimane bloccato . 595

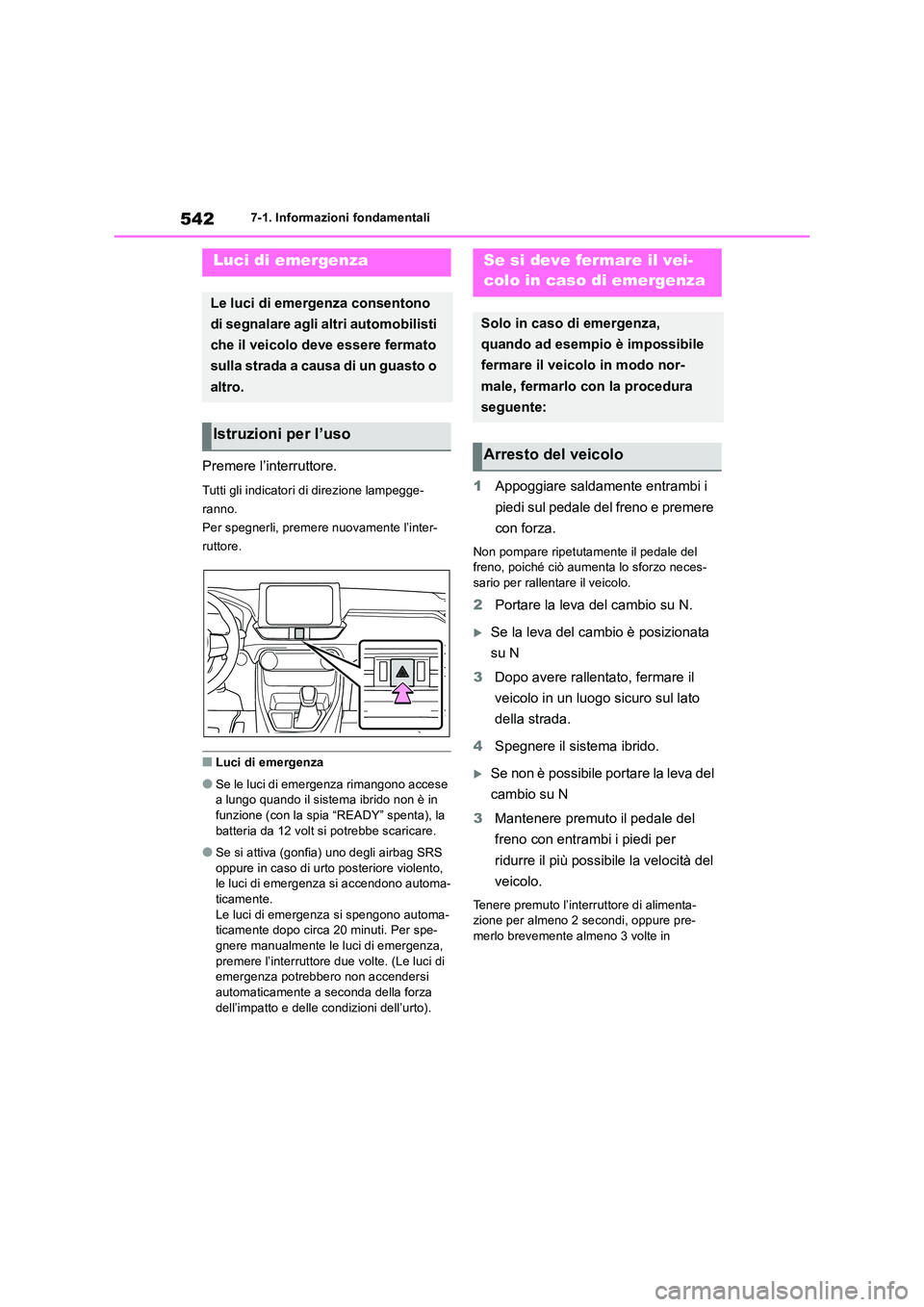

5427-1. Informazioni fondamentali
7-1.In formazioni fond amentali
Premere l’interruttore.
Tutti gli indicatori di direzione lampegge-
ranno.
Per spegnerli, premere nuovamente l’inter-
ruttore.
■Luci di emergenza
●Se le luci di emergenza rimangono accese a lungo quando il sistema ibrido non è in funzione (con la spia “READY” spenta), la
batteria da 12 volt si potrebbe scaricare.
●Se si attiva (gonfia) uno degli airbag SRS
oppure in caso di urto posteriore violento, le luci di emergenza si accendono automa-ticamente.
Le luci di emergenza si spengono automa- ticamente dopo circa 20 minuti. Per spe-gnere manualmente le luci di emergenza,
premere l’interruttore due volte. (Le luci di emergenza potrebbero non accendersi automaticamente a seconda della forza
dell’impatto e delle condizioni dell’urto).
1 Appoggiare saldamente entrambi i
piedi sul pedale del freno e premere
con forza.
Non pompare ripetutamente il pedale del freno, poiché ciò aumenta lo sforzo neces-
sario per rallentare il veicolo.
2 Portare la leva del cambio su N.
Se la leva del cambio è posizionata
su N
3 Dopo avere rallentato, fermare il
veicolo in un luogo sicuro sul lato
della strada.
4 Spegnere il sistema ibrido.
Se non è possibile portare la leva del
cambio su N
3 Mantenere premuto il pedale del
freno con entrambi i piedi per
ridurre il più possibile la velocità del
veicolo.
Tenere premuto l’interruttore di alimenta- zione per almeno 2 secondi, oppure pre-merlo brevemente almeno 3 volte in
Luci di emergenza
Le luci di emergenza consentono
di segnalare agli altri automobilisti
che il veicolo deve essere fermato
sulla strada a causa di un guasto o
altro.
Istruzioni per l’uso
Se si deve fermare il vei-
colo in caso di emergenza
Solo in caso di emergenza,
quando ad esempio è impossibile
fermare il veicolo in modo nor-
male, fermarlo con la procedura
seguente:
Arresto del veicolo

543
7
7-1. Informazioni fondamentali
In caso di problemi

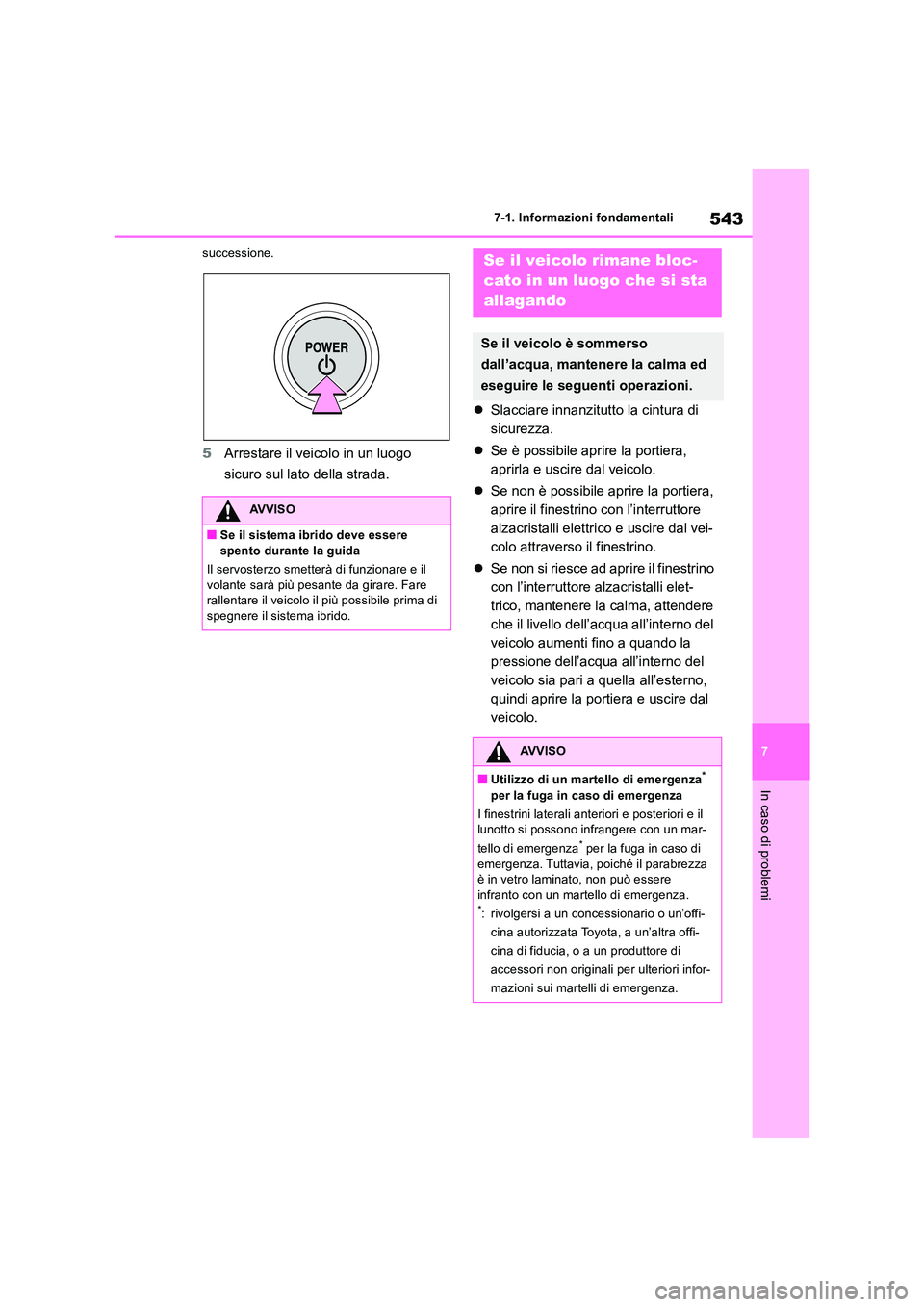

successione.
5 Arrestare il veicolo in un luogo
sicuro sul lato della strada.
 Slacciare innanzitutto la cintura di
sicurezza.
 Se è possibile aprire la portiera,
aprirla e uscire dal veicolo.
 Se non è possibile aprire la portiera,
aprire il finestrino con l’interruttore
alzacristalli elettrico e uscire dal vei-
colo attraverso il finestrino.
 Se non si riesce ad aprire il finestrino
con l’interruttore alzacristalli elet-
trico, mantenere la calma, attendere
che il livello dell’acqua all’interno del
veicolo aumenti fino a quando la
pressione dell’acqua all’interno del
veicolo sia pari a quella all’esterno,
quindi aprire la portiera e uscire dal
veicolo.
AVVISO
■Se il sistema ibrido deve essere
spento durante la guida
Il servosterzo smetterà di funzionare e il volante sarà più pesante da girare. Fare rallentare il veicolo il più possibile prima di
spegnere il sistema ibrido.
Se il veicolo rimane bloc-
cato in un luogo che si sta
allagando
Se il veicolo è sommerso
dall’acqua, mantenere la calma ed
eseguire le seguenti operazioni.
AVVISO
■Utilizzo di un martello di emergenza*
per la fuga in caso di emergenza
I finestrini laterali anteriori e posteriori e il lunotto si possono infrangere con un mar-
tello di emergenza* per la fuga in caso di
emergenza. Tuttavia, poiché il parabrezza è in vetro laminato, non può essere infranto con un martello di emergenza.*: rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, a un’altra offi-
cina di fiducia, o a un produttore di
accessori non originali per ulteriori infor-
mazioni sui martelli di emergenza.

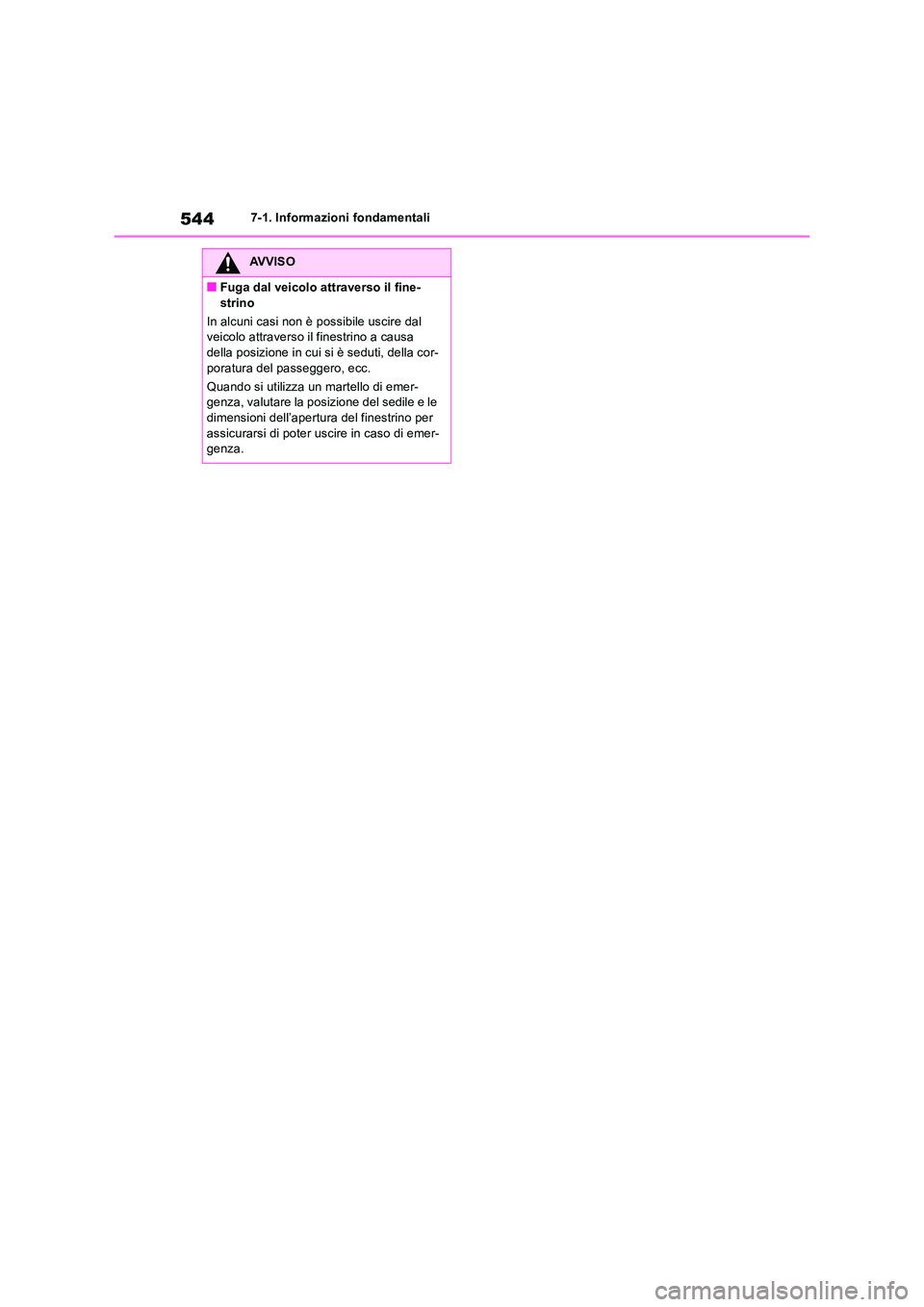

5447-1. Informazioni fondamentali
AVVISO
■Fuga dal veicolo attraverso il fine-
strino
In alcuni casi non è possibile uscire dal veicolo attraverso il finestrino a causa della posizione in cui si è seduti, della cor-
poratura del passeggero, ecc.
Quando si utilizza un martello di emer- genza, valutare la posizione del sedile e le dimensioni dell’apertura del finestrino per
assicurarsi di poter uscire in caso di emer- genza.
