2019 TOYOTA RAV4 Manuale duso (in Italian)

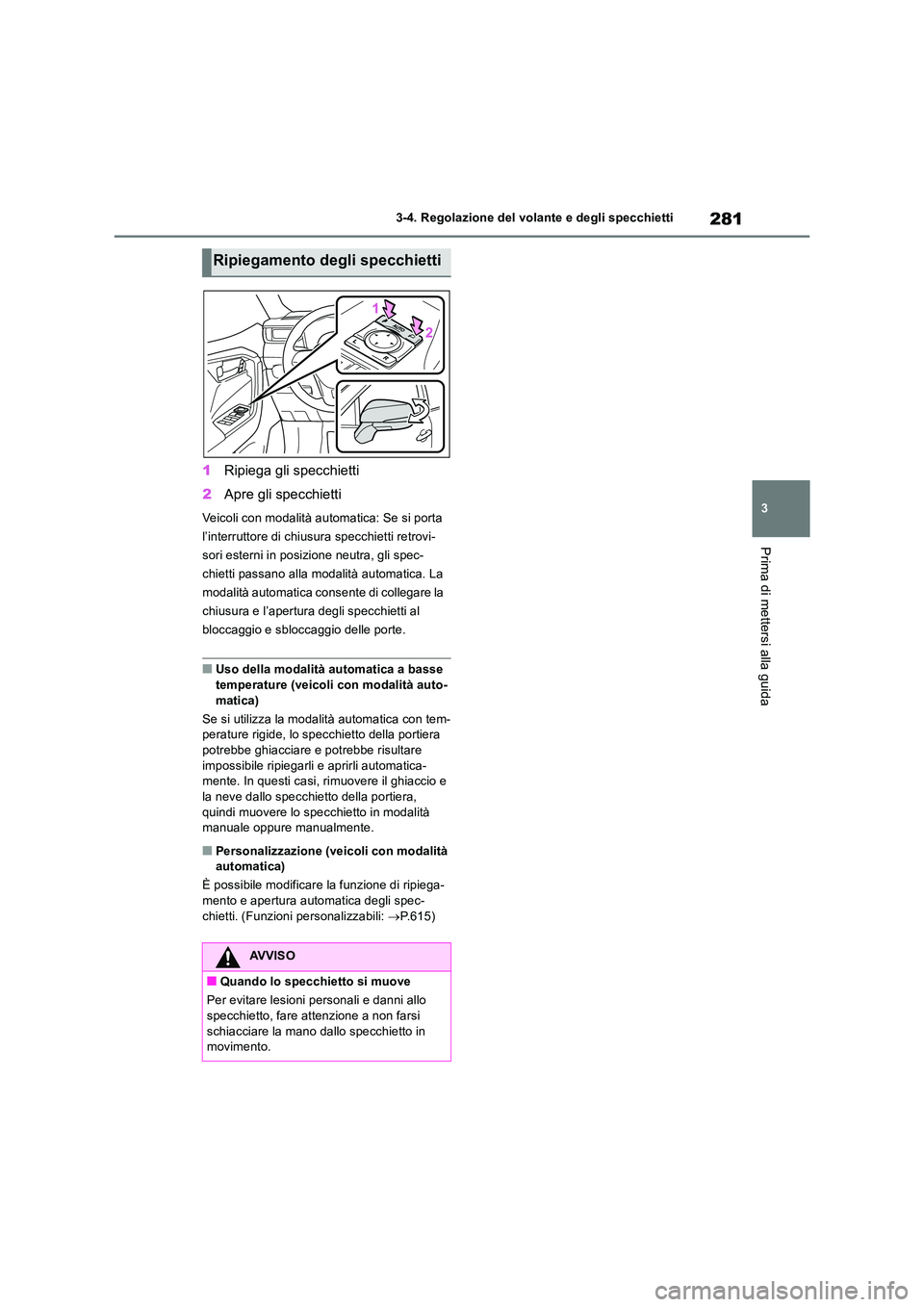

281
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
1 Ripiega gli specchietti
2 Apre gli specchietti
Veicoli con modalità automatica: Se si porta
l’interruttore di chiusura specchietti retrovi-
sori esterni in posizione neutra, gli spec-
chietti passano alla modalità automatica. La
modalità automatica consente di collegare la
chiusura e l’apertura degli specchietti al
bloccaggio e sbloccaggio delle porte.
■Uso della modalità automatica a basse temperature (veicoli con modalità auto-
matica)
Se si utilizza la modalità automatica con tem- perature rigide, lo specchietto della portiera potrebbe ghiacciare e potrebbe risultare
impossibile ripiegarli e aprirli automatica- mente. In questi casi, rimuovere il ghiaccio e la neve dallo specchietto della portiera,
quindi muovere lo specchietto in modalità manuale oppure manualmente.
■Personalizzazione (veicoli con modalità automatica)
È possibile modificare la funzione di ripiega-
mento e apertura automatica degli spec- chietti. (Funzioni personalizzabili: P.615)
Ripiegamento degli specchietti
AVVISO
■Quando lo specchietto si muove
Per evitare lesioni personali e danni allo
specchietto, fare attenzione a non farsi schiacciare la mano dallo specchietto in movimento.

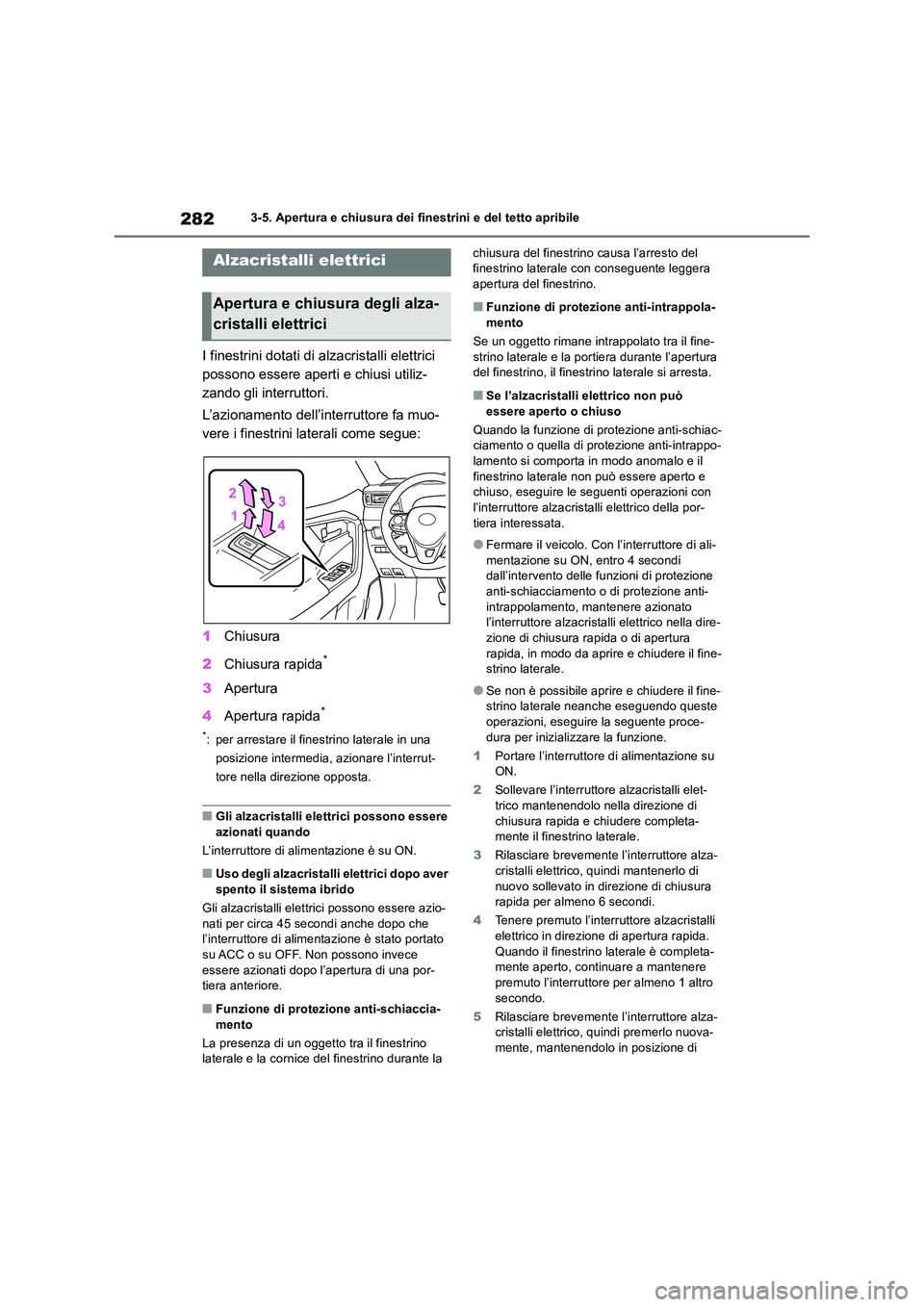

2823-5. Apertura e chiusura dei finestrini e del tetto apribile
3-5.Apertura e chiusura dei finestrini e d el tetto aprib ile
I finestrini dotati di alzacristalli elettrici
possono essere aperti e chiusi utiliz-
zando gli interruttori.
L’azionamento dell’interruttore fa muo-
vere i finestrini laterali come segue:
1 Chiusura
2 Chiusura rapida*
3Apertura
4 Apertura rapida*
*: per arrestare il finestrino laterale in una
posizione intermedia, azionare l’interrut-
tore nella direzione opposta.
■Gli alzacristalli elettrici possono essere azionati quando
L’interruttore di alimentazione è su ON.
■Uso degli alzacristalli elettrici dopo aver
spento il sistema ibrido
Gli alzacristalli elettrici possono essere azio- nati per circa 45 secondi anche dopo che l’interruttore di alimentazione è stato portato
su ACC o su OFF. Non possono invece essere azionati dopo l’apertura di una por-tiera anteriore.
■Funzione di protezione anti-schiaccia-
mento
La presenza di un oggetto tra il finestrino laterale e la cornice del finestrino durante la
chiusura del finestrino causa l’arresto del finestrino laterale con conseguente leggera apertura del finestrino.
■Funzione di protezione anti-intrappola-
mento
Se un oggetto rimane intrappolato tra il fine- strino laterale e la portiera durante l’apertura del finestrino, il finestrino laterale si arresta.
■Se l’alzacristalli elettrico non può
essere aperto o chiuso
Quando la funzione di protezione anti-schiac- ciamento o quella di protezione anti-intrappo-lamento si comporta in modo anomalo e il
finestrino laterale non può essere aperto e chiuso, eseguire le seguenti operazioni con l’interruttore alzacristalli elettrico della por-
tiera interessata.
●Fermare il veicolo. Con l’interruttore di ali-
mentazione su ON, entro 4 secondi dall’intervento delle funzioni di protezione anti-schiacciamento o di protezione anti-
intrappolamento, mantenere azionato l’interruttore alzacristalli elettrico nella dire-zione di chiusura rapida o di apertura
rapida, in modo da aprire e chiudere il fine- strino laterale.
●Se non è possibile aprire e chiudere il fine-strino laterale neanche eseguendo queste operazioni, eseguire la seguente proce-
dura per inizializzare la funzione.
1 Portare l’interruttore di alimentazione su ON.
2 Sollevare l’interruttore alzacristalli elet- trico mantenendolo nella direzione di
chiusura rapida e chiudere completa- mente il finestrino laterale.
3 Rilasciare brevemente l’interruttore alza- cristalli elettrico, quindi mantenerlo di
nuovo sollevato in direzione di chiusura rapida per almeno 6 secondi.
4 Tenere premuto l’interruttore alzacristalli elettrico in direzione di apertura rapida.
Quando il finestrino laterale è completa- mente aperto, continuare a mantenere premuto l’interruttore per almeno 1 altro
secondo.
5 Rilasciare brevemente l’interruttore alza- cristalli elettrico, quindi premerlo nuova-mente, mantenendolo in posizione di
Alzacristalli elettrici
Apertura e chiusura degli alza-
cristalli elettrici

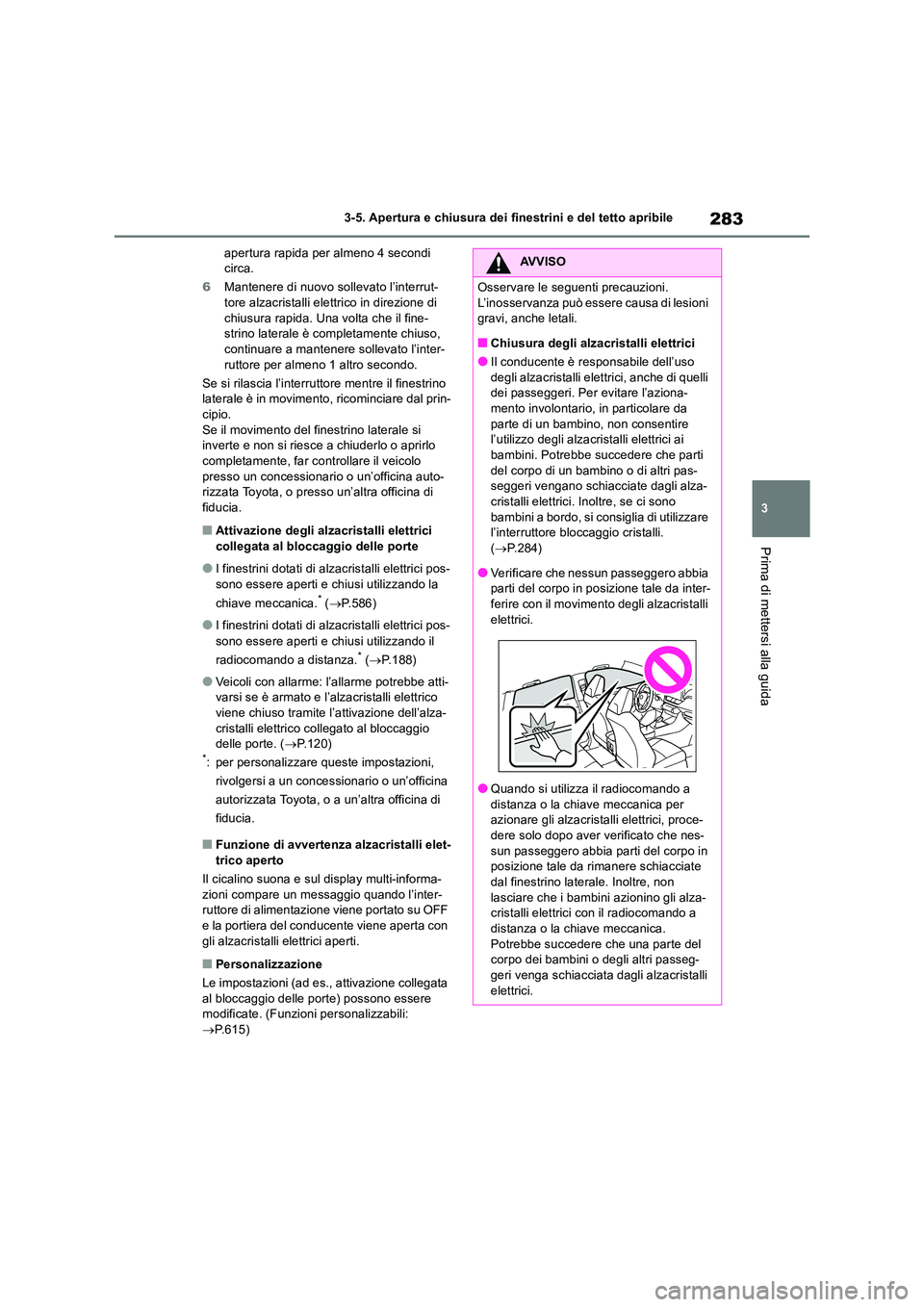

283
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
apertura rapida per almeno 4 secondi circa.
6 Mantenere di nuovo sollevato l’interrut- tore alzacristalli elettrico in direzione di
chiusura rapida. Una volta che il fine- strino laterale è completamente chiuso, continuare a mantenere sollevato l’inter-
ruttore per almeno 1 altro secondo.
Se si rilascia l’interruttore mentre il finestrino laterale è in movimento, ricominciare dal prin-cipio.
Se il movimento del finestrino laterale si inverte e non si riesce a chiuderlo o aprirlo completamente, far controllare il veicolo
presso un concessionario o un’officina auto- rizzata Toyota, o presso un’altra officina di fiducia.
■Attivazione degli alzacristalli elettrici
collegata al bloccaggio delle porte
●I finestrini dotati di alzacristalli elettrici pos-
sono essere aperti e chiusi utilizzando la
chiave meccanica.* ( P.586)
●I finestrini dotati di alzacristalli elettrici pos-
sono essere aperti e chiusi utilizzando il
radiocomando a distanza.* ( P. 1 8 8 )
●Veicoli con allarme: l’allarme potrebbe atti- varsi se è armato e l’alzacristalli elettrico
viene chiuso tramite l’attivazione dell’alza- cristalli elettrico collegato al bloccaggio delle porte. ( P.120)*: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Funzione di avvertenza alzacristalli elet- trico aperto
Il cicalino suona e sul display multi-informa-
zioni compare un messaggio quando l’inter- ruttore di alimentazione viene portato su OFF e la portiera del conducente viene aperta con
gli alzacristalli elettrici aperti.
■Personalizzazione
Le impostazioni (ad es., attivazione collegata al bloccaggio delle porte) possono essere modificate. (Funzioni personalizzabili:
 P.615)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
■Chiusura degli alzacristalli elettrici
●Il conducente è responsabile dell’uso
degli alzacristalli elettrici, anche di quelli dei passeggeri. Per evitare l’aziona-mento involontario, in particolare da
parte di un bambino, non consentire l’utilizzo degli alzacristalli elettrici ai bambini. Potrebbe succedere che parti
del corpo di un bambino o di altri pas- seggeri vengano schiacciate dagli alza-cristalli elettrici. Inoltre, se ci sono
bambini a bordo, si consiglia di utilizzare l’interruttore bloccaggio cristalli. ( P.284)
●Verificare che nessun passeggero abbia parti del corpo in posizione tale da inter-ferire con il movimento degli alzacristalli
elettrici.
●Quando si utilizza il radiocomando a distanza o la chiave meccanica per azionare gli alzacristalli elettrici, proce-
dere solo dopo aver verificato che nes- sun passeggero abbia parti del corpo in posizione tale da rimanere schiacciate
dal finestrino laterale. Inoltre, non lasciare che i bambini azionino gli alza-cristalli elettrici con il radiocomando a
distanza o la chiave meccanica. Potrebbe succedere che una parte del corpo dei bambini o degli altri passeg-
geri venga schiacciata dagli alzacristalli elettrici.

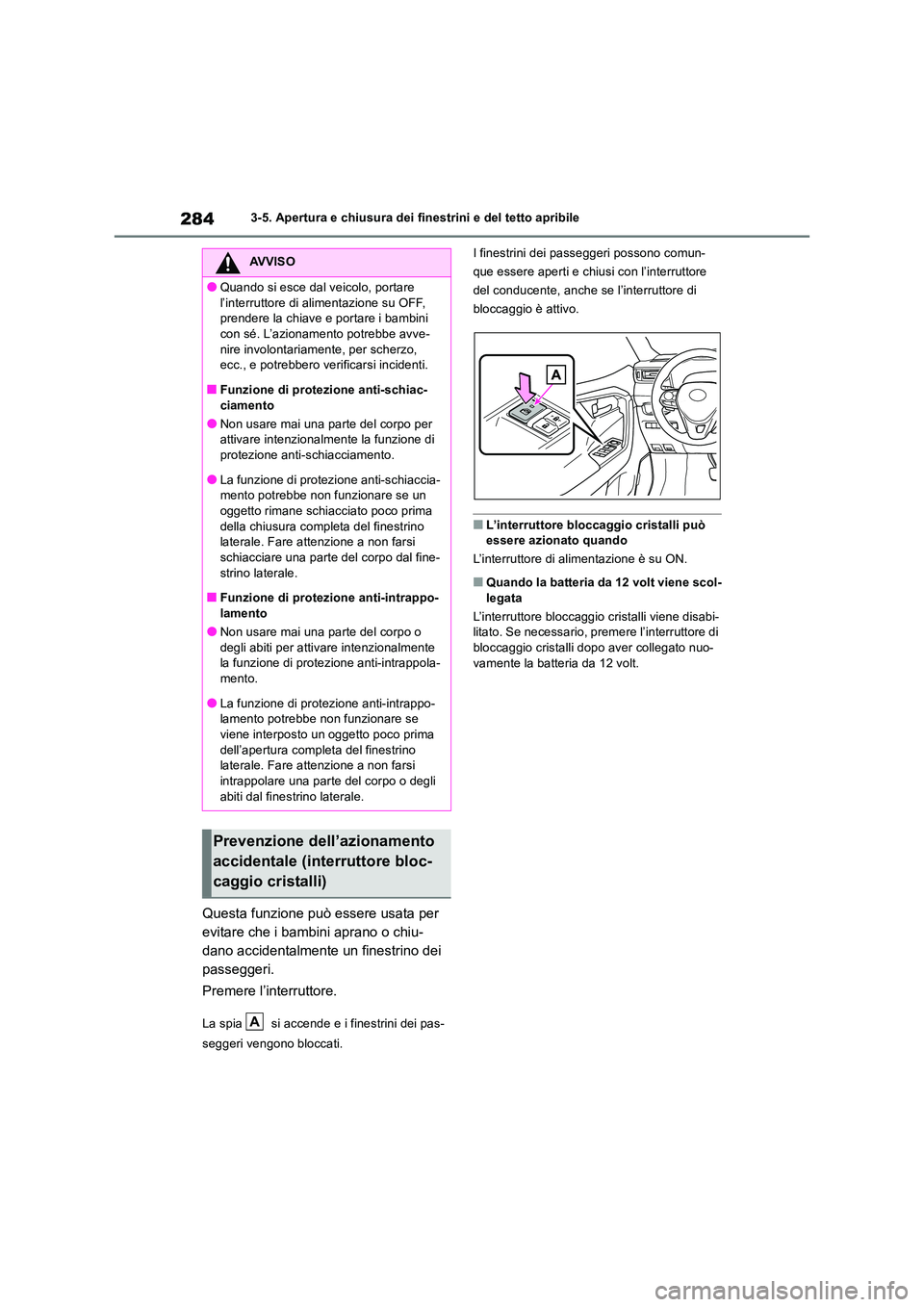

2843-5. Apertura e chiusura dei finestrini e del tetto apribile
Questa funzione può essere usata per
evitare che i bambini aprano o chiu-
dano accidentalmente un finestrino dei
passeggeri.
Premere l’interruttore.
La spia si accende e i finestrini dei pas-
seggeri vengono bloccati.
I finestrini dei passeggeri possono comun-
que essere aperti e chiusi con l’interruttore
del conducente, anche se l’interruttore di
bloccaggio è attivo.
■L’interruttore bloccaggio cristalli può essere azionato quando
L’interruttore di alimentazione è su ON.
■Quando la batteria da 12 volt viene scol-
legata
L’interruttore bloccaggio cristalli viene disabi- litato. Se necessario, premere l’interruttore di bloccaggio cristalli dopo aver collegato nuo-
vamente la batteria da 12 volt.
AVVISO
●Quando si esce dal veicolo, portare
l’interruttore di alimentazione su OFF, prendere la chiave e portare i bambini con sé. L’azionamento potrebbe avve-
nire involontariamente, per scherzo, ecc., e potrebbero verificarsi incidenti.
■Funzione di protezione anti-schiac-
ciamento
●Non usare mai una parte del corpo per attivare intenzionalmente la funzione di protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia-mento potrebbe non funzionare se un oggetto rimane schiacciato poco prima
della chiusura completa del finestrino laterale. Fare attenzione a non farsi schiacciare una parte del corpo dal fine-
strino laterale.
■Funzione di protezione anti-intrappo- lamento
●Non usare mai una parte del corpo o
degli abiti per attivare intenzionalmente la funzione di protezione anti-intrappola-mento.
●La funzione di protezione anti-intrappo-lamento potrebbe non funzionare se
viene interposto un oggetto poco prima dell’apertura completa del finestrino laterale. Fare attenzione a non farsi
intrappolare una parte del corpo o degli abiti dal finestrino laterale.
Prevenzione dell’azionamento
accidentale (interruttore bloc-
caggio cristalli)
A

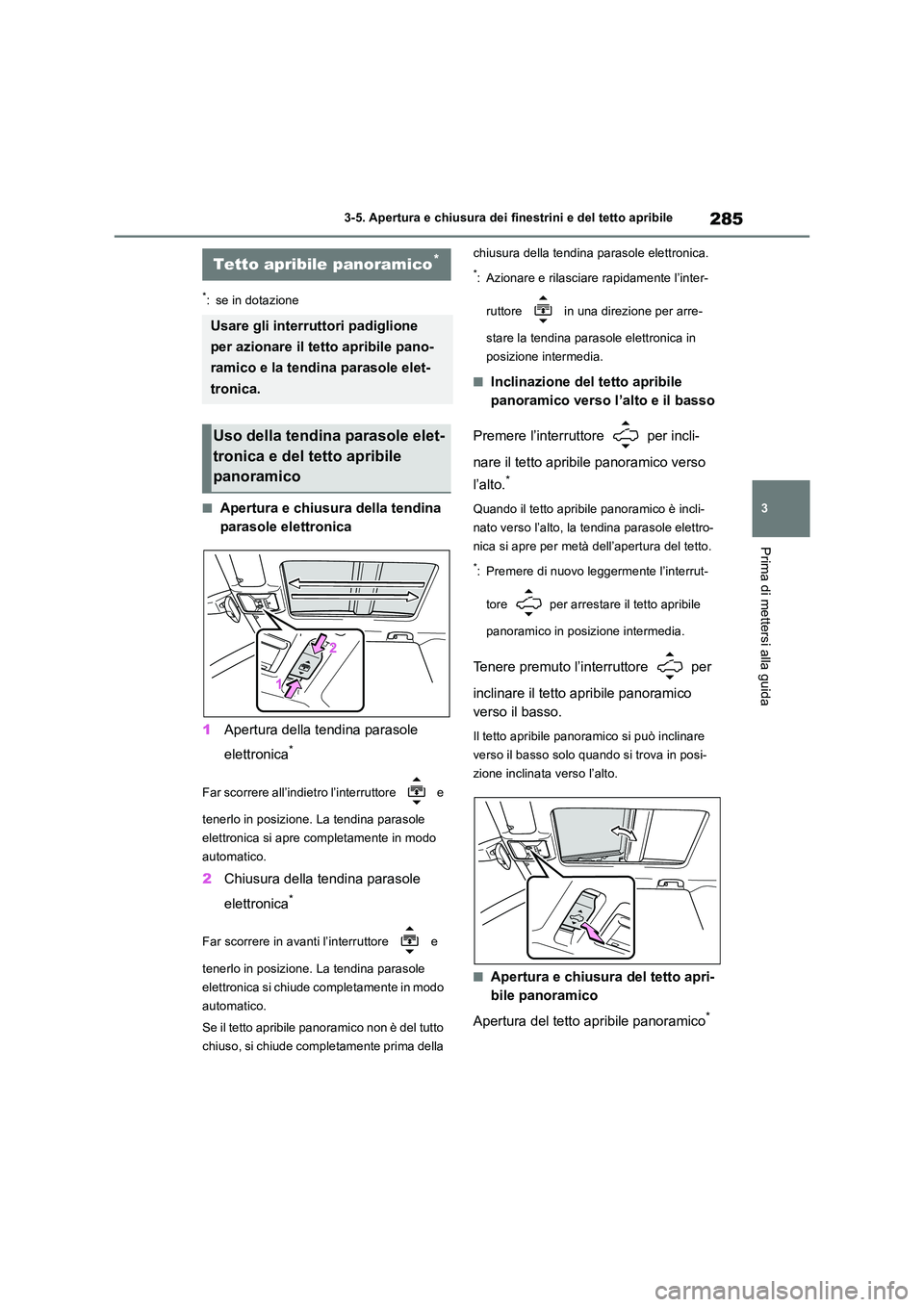

285
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
*: se in dotazione
■Apertura e chiusura della tendina
parasole elettronica
1 Apertura della tendina parasole
elettronica*
Far scorrere all’indietro l’interruttore e
tenerlo in posizione. La tendina parasole
elettronica si apre completamente in modo
automatico.
2 Chiusura della tendina parasole
elettronica*
Far scorrere in avanti l’interruttore e
tenerlo in posizione. La tendina parasole
elettronica si chiude completamente in modo
automatico.
Se il tetto apribile panoramico non è del tutto
chiuso, si chiude completamente prima della
chiusura della tendina parasole elettronica.
*: Azionare e rilasciare rapidamente l’inter-
ruttore in una direzione per arre-
stare la tendina parasole elettronica in
posizione intermedia.
■Inclinazione del tetto apribile
panoramico verso l’alto e il basso
Premere l’interruttore per incli-
nare il tetto apribile panoramico verso
l’alto.*
Quando il tetto apribile panoramico è incli-
nato verso l’alto, la tendina parasole elettro-
nica si apre per metà dell’apertura del tetto.
*: Premere di nuovo leggermente l’interrut-
tore per arrestare il tetto apribile
panoramico in posizione intermedia.
Tenere premuto l’interruttore per
inclinare il tetto apribile panoramico
verso il basso.
Il tetto apribile panoramico si può inclinare
verso il basso solo quando si trova in posi-
zione inclinata verso l’alto.
■Apertura e chiusura del tetto apri-
bile panoramico
Apertura del tetto apribile panoramico*
Tetto apribile panoramico*
Usare gli interruttori padiglione
per azionare il tetto apribile pano-
ramico e la tendina parasole elet-
tronica.
Uso della tendina parasole elet-
tronica e del tetto apribile
panoramico

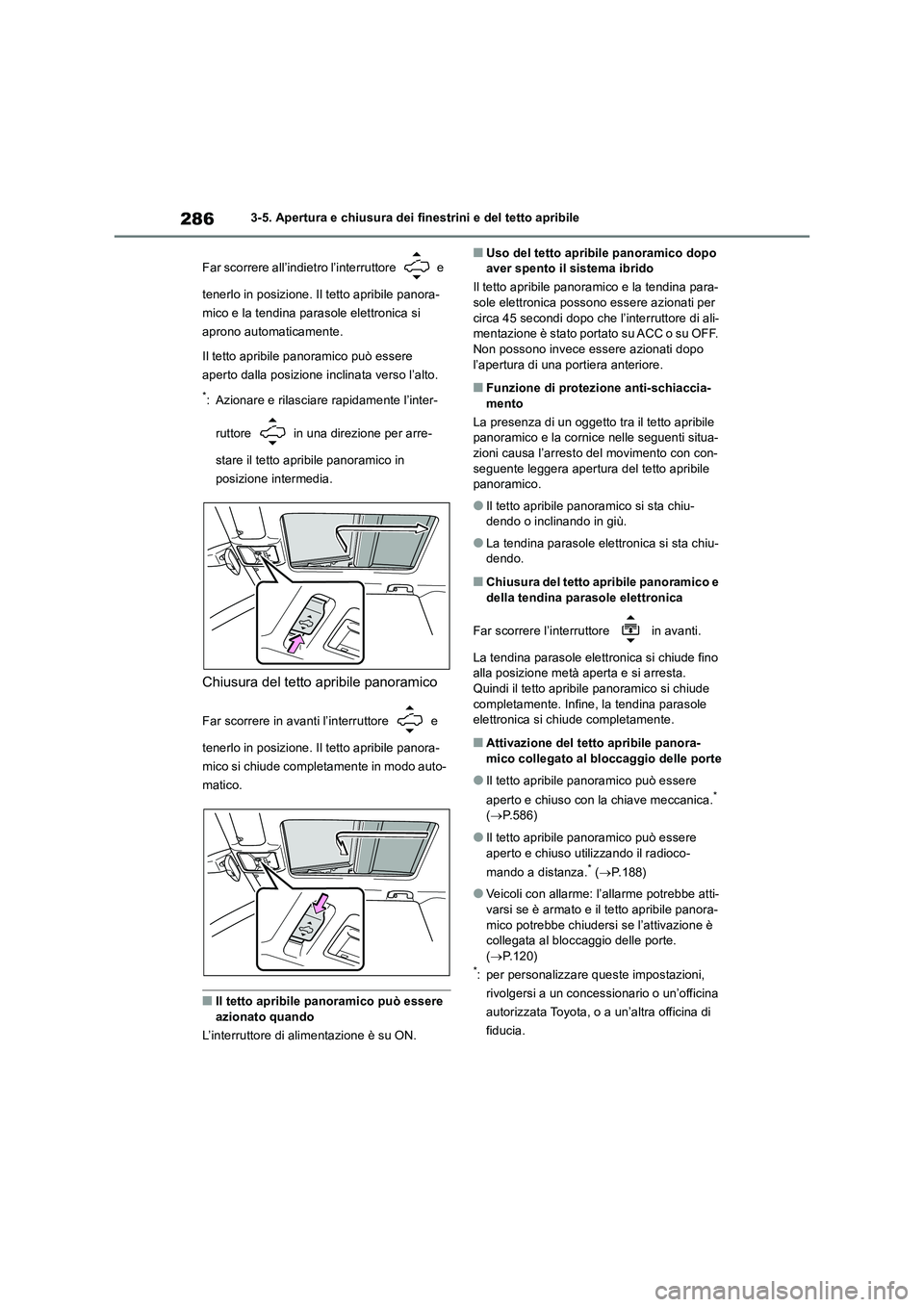

2863-5. Apertura e chiusura dei finestrini e del tetto apribile
Far scorrere all’indietro l’interruttore e
tenerlo in posizione. Il tetto apribile panora-
mico e la tendina parasole elettronica si
aprono automaticamente.
Il tetto apribile panoramico può essere
aperto dalla posizione inclinata verso l’alto.
*: Azionare e rilasciare rapidamente l’inter-
ruttore in una direzione per arre-
stare il tetto apribile panoramico in
posizione intermedia.
Chiusura del tetto apribile panoramico
Far scorrere in avanti l’interruttore e
tenerlo in posizione. Il tetto apribile panora-
mico si chiude completamente in modo auto-
matico.
■Il tetto apribile panoramico può essere
azionato quando
L’interruttore di alimentazione è su ON.
■Uso del tetto apribile panoramico dopo
aver spento il sistema ibrido
Il tetto apribile panoramico e la tendina para-
sole elettronica possono essere azionati per
circa 45 secondi dopo che l’interruttore di ali-
mentazione è stato portato su ACC o su OFF.
Non possono invece essere azionati dopo
l’apertura di una portiera anteriore.
■Funzione di protezione anti-schiaccia-
mento
La presenza di un oggetto tra il tetto apribile
panoramico e la cornice nelle seguenti situa-
zioni causa l’arresto del movimento con con-
seguente leggera apertura del tetto apribile
panoramico.
●Il tetto apribile panoramico si sta chiu-
dendo o inclinando in giù.
●La tendina parasole elettronica si sta chiu-
dendo.
■Chiusura del tetto apribile panoramico e
della tendina parasole elettronica
Far scorrere l’interruttore in avanti.
La tendina parasole elettronica si chiude fino
alla posizione metà aperta e si arresta.
Quindi il tetto apribile panoramico si chiude
completamente. Infine, la tendina parasole
elettronica si chiude completamente.
■Attivazione del tetto apribile panora-
mico collegato al bloccaggio delle porte
●Il tetto apribile panoramico può essere
aperto e chiuso con la chiave meccanica.*
(P.586)
●Il tetto apribile panoramico può essere
aperto e chiuso utilizzando il radioco-
mando a distanza.
* (P.188)
●Veicoli con allarme: l’allarme potrebbe atti-
varsi se è armato e il tetto apribile panora-
mico potrebbe chiudersi se l’attivazione è
collegata al bloccaggio delle porte.
(P.120)
*: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.

287
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
■Quando il tetto apribile panoramico o la tendina parasole elettronica non si chiude normalmente
Eseguire la seguente procedura:
1 Fermare il veicolo.
2 Portare l’interruttore di alimentazione su
ON.
3 Far scorrere in avanti l’interruttore
o e tenerlo in posizione. Mante-
nere l’interruttore azionato per 10 secondi circa dopo che il tetto apribile
panoramico o la tendina parasole elettro- nica si chiude e si riapre. Il tetto apribile panoramico e la tendina parasole elettro-
nica inizieranno a chiudersi.*
4 Verificare che il tetto apribile panoramico
e la tendina parasole elettronica siano completamente chiusi e rilasciare l’inter-ruttore.*: se l’interruttore viene rilasciato nel
momento sbagliato, la procedura dovrà
essere ripetuta dall’inizio.
Se il tetto apribile panoramico o la tendina parasole elettronica non si chiudono comple-
tamente neanche dopo aver eseguito corret- tamente la procedura descritta, far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra offi- cina di fiducia.
■Funzione di avvertenza tetto apribile panoramico aperto
Il cicalino si attiva e sul display multi-informa-
zioni compare un messaggio quando l’inter- ruttore di alimentazione viene portato su OFF e la portiera del conducente viene aperta con
il tetto apribile panoramico aperto.
■Personalizzazione
Le impostazioni (ad es., attivazione collegata al bloccaggio delle porte) possono essere
modificate. (Funzioni personalizzabili:  P.615)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Apertura e chiusura della tendina
parasole elettronica
●Verificare che nessuna parte del corpo dei passeggeri sia in posizione tale da interferire con il funzionamento della
tendina parasole elettronica.
●Non lasciare che i bambini azionino la
tendina parasole elettronica. Se si schiacciano parti del corpo di una per-sona con la tendina parasole elettro-
nica, si potrebbero causare lesioni gravi, anche letali.
■Apertura del tetto apribile panora-
mico
●Non consentire ai passeggeri di spor- gere la testa o le mani fuori dal veicolo
durante la guida.
●Non sedersi sul tetto apribile panora- mico.
■Apertura e chiusura del tetto apribile panoramico
●Il conducente è responsabile dell’aper-tura e della chiusura del tetto apribile
panoramico. Per prevenire l’attivazione accidentale in particolare da parte di un bambino,
non consentire l’uso del tetto apribile panoramico ai bambini. Potrebbe suc-cedere che parti del corpo di bambini o
di altri passeggeri rimangano schiac- ciate durante il movimento del tetto apri-bile panoramico.

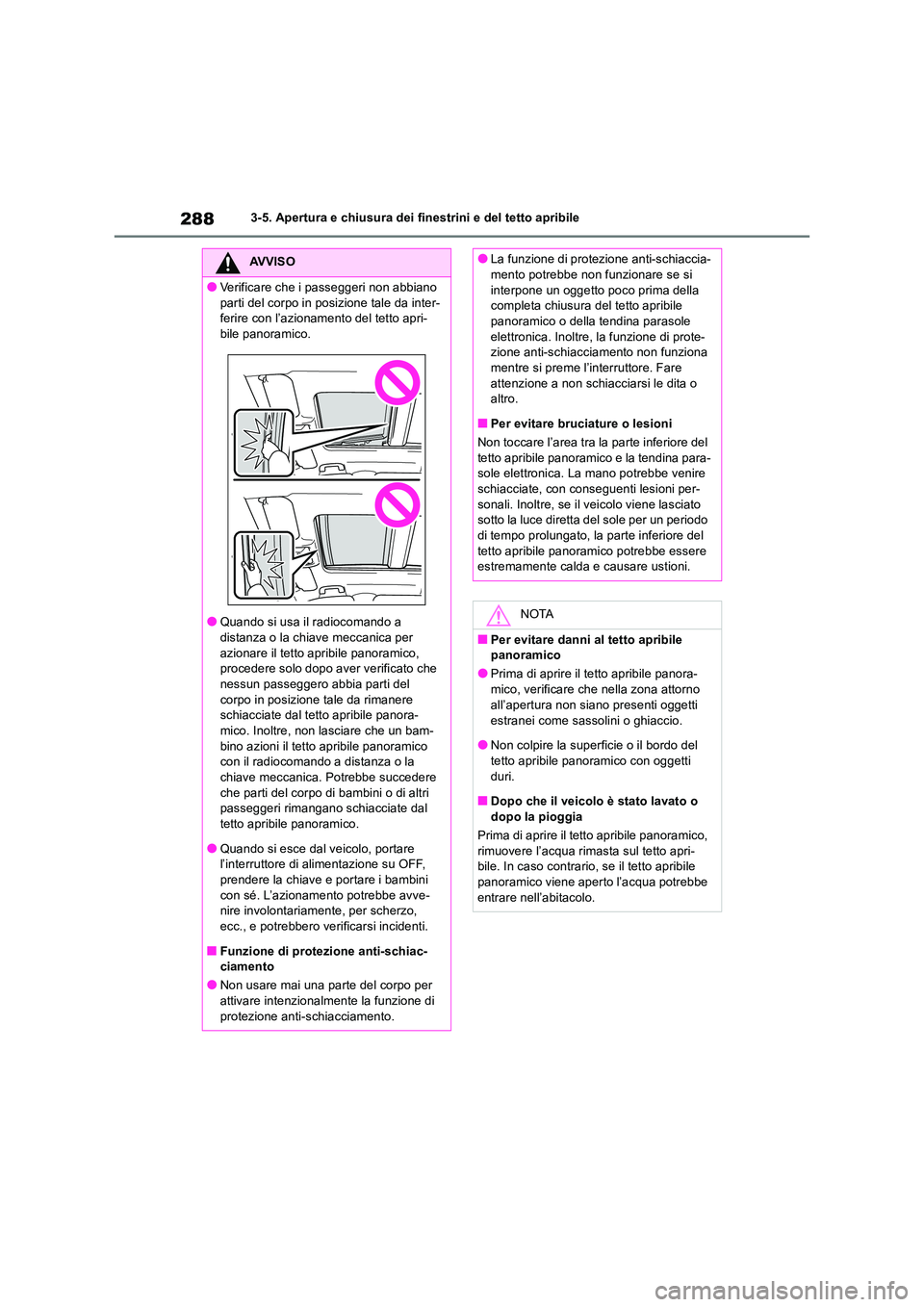

2883-5. Apertura e chiusura dei finestrini e del tetto apribile
AVVISO
●Verificare che i passeggeri non abbiano
parti del corpo in posizione tale da inter- ferire con l’azionamento del tetto apri-bile panoramico.
●Quando si usa il radiocomando a distanza o la chiave meccanica per
azionare il tetto apribile panoramico, procedere solo dopo aver verificato che nessun passeggero abbia parti del
corpo in posizione tale da rimanere schiacciate dal tetto apribile panora-mico. Inoltre, non lasciare che un bam-
bino azioni il tetto apribile panoramico con il radiocomando a distanza o la chiave meccanica. Potrebbe succedere
che parti del corpo di bambini o di altri passeggeri rimangano schiacciate dal tetto apribile panoramico.
●Quando si esce dal veicolo, portare l’interruttore di alimentazione su OFF, prendere la chiave e portare i bambini
con sé. L’azionamento potrebbe avve- nire involontariamente, per scherzo, ecc., e potrebbero verificarsi incidenti.
■Funzione di protezione anti-schiac-ciamento
●Non usare mai una parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia- mento potrebbe non funzionare se si
interpone un oggetto poco prima della completa chiusura del tetto apribile panoramico o della tendina parasole
elettronica. Inoltre, la funzione di prote- zione anti-schiacciamento non funziona mentre si preme l’interruttore. Fare
attenzione a non schiacciarsi le dita o altro.
■Per evitare bruciature o lesioni
Non toccare l’area tra la parte inferiore del
tetto apribile panoramico e la tendina para- sole elettronica. La mano potrebbe venire schiacciate, con conseguenti lesioni per-
sonali. Inoltre, se il veicolo viene lasciato sotto la luce diretta del sole per un periodo di tempo prolungato, la parte inferiore del
tetto apribile panoramico potrebbe essere estremamente calda e causare ustioni.
NOTA
■Per evitare danni al tetto apribile panoramico
●Prima di aprire il tetto apribile panora-
mico, verificare che nella zona attorno all’apertura non siano presenti oggetti
estranei come sassolini o ghiaccio.
●Non colpire la superficie o il bordo del tetto apribile panoramico con oggetti
duri.
■Dopo che il veicolo è stato lavato o dopo la pioggia
Prima di aprire il te tto apribile panoramico,
rimuovere l’acqua rimasta sul tetto apri- bile. In caso contrario, se il tetto apribile panoramico viene aperto l’acqua potrebbe
entrare nell’abitacolo.
