2019 TOYOTA RAV4 Manuale duso (in Italian)

145
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

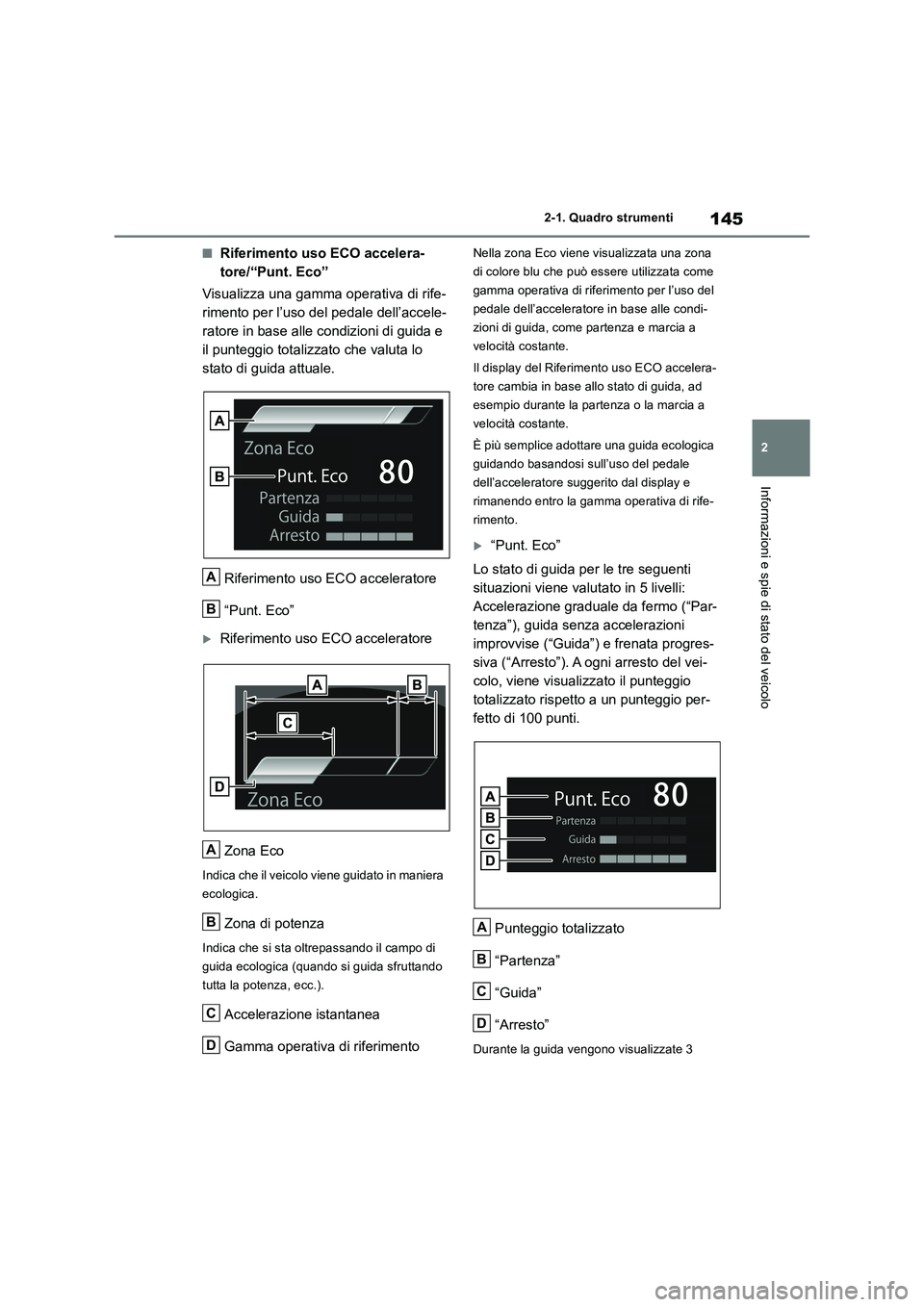

■Riferimento uso ECO accelera-
tore/“Punt. Eco”
Visualizza una gamma operativa di rife-
rimento per l’uso del pedale dell’accele-
ratore in base alle condizioni di guida e
il punteggio totalizzato che valuta lo
stato di guida attuale.
Riferimento uso ECO acceleratore
“Punt. Eco”
Riferimento uso ECO acceleratore
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Accelerazione istantanea
Gamma operativa di riferimento
Nella zona Eco viene visualizzata una zona
di colore blu che può essere utilizzata come
gamma operativa di riferimento per l’uso del
pedale dell’acceleratore in base alle condi-
zioni di guida, come partenza e marcia a
velocità costante.
Il display del Riferimento uso ECO accelera-
tore cambia in base allo stato di guida, ad
esempio durante la partenza o la marcia a
velocità costante.
È più semplice adottare una guida ecologica
guidando basandosi sull’uso del pedale
dell’acceleratore suggerito dal display e
rimanendo entro la gamma operativa di rife-
rimento.
“Punt. Eco”
Lo stato di guida per le tre seguenti
situazioni viene valutato in 5 livelli:
Accelerazione graduale da fermo (“Par-
tenza”), guida senza accelerazioni
improvvise (“Guida”) e frenata progres-
siva (“Arresto”). A ogni arresto del vei-
colo, viene visualizzato il punteggio
totalizzato rispetto a un punteggio per-
fetto di 100 punti.
Punteggio totalizzato
“Partenza”
“Guida”
“Arresto”
Durante la guida vengono visualizzate 3
A
B
A
B
C
D
A
B
C
D

1462-1. Quadro strumenti
situazioni con ciascuna icona.
Come interpretare il display a barre:
Dopo la partenza, il display “Punt. Eco” non
si avvia fino a quando la velocità del veicolo
non supera i 20 km/h circa.
Il display “Punt. Eco” viene azzerato a ogni
avviamento del veicolo per iniziare una
nuova valutazione.
All’arresto del sistema ibrido, viene visualiz-
zato il punteggio totalizzato.
*
*
: Il punteggio totalizzato è visibile solo
quando si seleziona “Punt. Eco” per “Rie-
pilogo viaggio”. (P.148)
■Autonomia carburante
●Questa distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile
può essere diversa da quella visualizzata.
●se la quantità di carburante aggiunta
durante il rifornimento è minima, il valore
visualizzato potrebbe non essere aggior-
nato. Quando si fa rifornimento, spegnere
l’interruttore di alimentazione. Se si fa rifor-
nimento senza spegnere l’interruttore di
alimentazione, il display potrebbe non
essere aggiornato.
●Quando è visualizzato “Rifornirsi”, la quan-
tità di carburante residua è bassa e non è
possibile calcolare la distanza percorribile
con il carburante residuo.
Rifornirsi immediatamente di carburante.
■Riferimento uso ECO accelera-
tore/“Punt. Eco” non funziona quando
Il Riferimento uso ECO acceleratore/“Punt. Eco” non funziona nelle seguenti situazioni:
●L’indicatore del sistema ibrido non è in fun-
zione.
●Il veicolo viene guidato con il controllo
radar dinamico della velocità di crociera
sull’intera gamma di velocità.
■Display delle informazioni dei
sistemi di supporto alla guida
Selezionare per visualizzare lo stato
operativo dei seguenti sistemi:
LTA (assistenza al tracciamento
della corsia)
* (P.357)
Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità
* (P.370)
Controllo velocità di crociera
*
(P.381)
Limitatore di velocità
* (P.384)
*: se in dotazione
■Display collegato al sistema di
navigazione (se in dotazione)
Selezionare per visualizzare le
seguenti informazioni relative al
sistema di navigazione.
Indicazioni di percorso
Display con bussola (nord in
alto/direzione di marcia in alto)
Selezionare per consentire la selezione
di una fonte audio o di un brano sul dis-
play.
Punteg-
gioDisplay a barre
Non valu-
tato
Bassa
Alta
Display delle informazioni dei
sistemi di supporto alla guida
Display dell’impianto audio (se
in dotazione)

147
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
■Informazioni sulla guida
2 elementi selezionati con l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale) pos-
sono essere visualizzati verticalmente.
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (dall’avviamento del sistema o
tra un azzeramento e l’altro). (P.148)
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
Verranno visualizzati i seguenti elementi.
“Viaggio”
• “Velocità media”: visualizza la velocità
media del veicolo dall’avviamento del
sistema ibrido
*
• “Distanza”: visualizza la distanza percorsa
dall’avviamento del sistema ibrido*
• “Durata totale”: visualizza il tempo tra-
scorso dall’avviamento del sistema ibrido*
*
: Questi elementi vengono azzerati ogni
volta che si spegne il sistema ibrido.
“Totale”
• “Velocità media”: visualizza la velocità
media del veicolo dall’azzeramento del
display
*
• “Distanza”: visualizza la distanza percorsa
dall’azzeramento del display*
• “Durata totale”: visualizza il tempo tra-
scorso dall’azzeramento del display*
*
: Per azzerare, visualizzare l’elemento
desiderato e tenere premuto .
■Monitoraggio energetico
P. 1 5 2
■Display sistema AWD (modelli
AW D )
Display direzione pneumatici ante-
riori
Visualizza l’entità e la direzione della ster-
zata tramite lo spostamento degli pneumatici
anteriori sul display.
Display ripartizione di coppia
Visualizza la spinta generata da ciascuna
ruota in 6 livelli, da 0 a 5.
Display forza G*
Visualizza l’entità e la direzione delle forze G
che agiscono sul veicolo tramite gli sposta-
menti della sfera sul display.
Traiettoria della forza G massima*
Questo elemento è relazionato al display
forza G e visualizza la traiettoria dell’ultimo
movimento della sfera.
Tenere premuto per resettare i dati
memorizzati.
Segnalazione pattinamento ruote
Quando uno pneumatico sta pattinando, la
relativa icona sul display cambia di colore e
lampeggia.
*: questo elemento viene visualizzato solo
quando si seleziona la modalità di guida
sportiva.
Display delle informazioni sul
veicolo
A
B
C
D
E

1482-1. Quadro strumenti
Le impostazioni del veicolo e il conte-
nuto visualizzato sullo schermo pos-
sono essere modificati con gli
interruttori di controllo del display.
■Procedura di impostazione
1Azionare o sugli interruttori
di controllo del display e selezionare
.
2Azionare o sugli interruttori
di controllo del display e selezionare
la voce desiderata.
• Se la funzione viene attivata e disat-
tivata o il volume, ecc., viene modifi-
cato sulla schermata delle
impostazioni, l’impostazione viene
modificata ogni volta che si preme
.
• Per le funzioni che consentono di
selezionare il contenuto delle opera-
zioni, il contenuto del display, ecc.
appare la schermata di impostazione
quando si tiene premuto .
Quando è visualizzata la schermata
delle impostazioni, selezionare
l’impostazione o il valore desiderato
(tempo, ecc.) con .
3Al termine della modifica delle impo-
stazioni, premere sugli interrut-
tori di controllo del display.
■“Orologio :00” (se in dotazione)
(P.134, 140)
Selezionare per configurare l’orologio.
■ LTA (Assistenza al traccia-
mento della corsia) (se in dota-
zione) (P.357)
Selezionare per impostare i seguenti
elementi.
“Centro corsia”
Selezionare per attivare/disattivare la fun-
zione di centraggio della corsia.
“Assist.sterzo”
Selezionare per attivare/disattivare l’assi-
stenza allo sterzo.
“Sensibilità”
Selezionare per impostare la sensibilità
dell’allarme allontanamento corsia.
“All. sband.”
Selezionare per attivare/disattivare l’allarme
anti-sbandamento del veicolo.
“Sens. sband”
Selezionare per impostare la sensibilità
dell’allarme anti-sbandamento.
■ PCS (sistema di sicurezza
pre-collisione) (se in dotazione)
(P.349)
Selezionare per impostare i seguenti
elementi.
PCS attivato/disattivato
Selezionare per attivare/disattivare il
sistema di sicurezza pre-collisione.
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme pre-collisione.
■ BSM (monitoraggio punti
ciechi) (se in dotazione) (P.386)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione BSM
(monitoraggio punti ciechi)
Selezionare per attivare/disattivare il
sistema BSM.
Schermata impostazioni

149
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
“Luminosità”
Selezionare per modificare la luminosità
delle spie sugli specchietti retrovisori esterni.
(P.387)
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme per un veicolo in avvicinamento.
■ (sensore di assistenza al
parcheggio Toyota) (se in dota-
zione) (P.402)
Selezionare per impostare i seguenti
elementi.
Accensione/spegnimento del sen-
sore di assistenza al parcheggio
To y o t a
Selezionare per attivare/disattivare il sen-
sore di assistenza al parcheggio Toyota.
“Volume”
Selezionare per impostare il volume del
cicalino che suona quando si attiva il sen-
sore di assistenza al parcheggio Toyota.
■RCTA (Allarme presenza veicoli
nell’area retrostante) (se in dota-
zione) (P.386)
RCTA (allarme presenza veicoli
nell’area retrostante) attivato/disatti-
vato
Selezionare per attivare/disattivare il
sistema RCTA.
“Volume”
Selezionare per modificare il volume del
cicalino del sistema RCTA.
■ PKSB (frenata di assistenza
al parcheggio) (se in dotazione)
(P.410)
Selezionare per attivare/disattivare la
funzione di frenata di assistenza al par-
cheggio.
■ RSA (assistenza alla segna-
letica stradale) (se in dotazione)
(P.366)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione dell’assi-
stenza alla segnaletica stradale
Selezionare per attivare/disattivare il
sistema RSA.
“Metodo notifica”
Selezionare per cambiare ciascun metodo di
notifica utilizzato per avvisare il conducente
quando il sistema riconosce un cartello di
limite di velocità, divieto di sorpasso e
divieto di accesso.
“Livello notif.”
Selezionare per cambiare ciascun livello di
notifica utilizzato per avvisare il conducente
quando il sistema riconosce un cartello di
limite di velocità.
■DRCC (RSA) (se in dotazione)
(P.378)
Selezionare per attivare/disattivare il
controllo radar dinamico della velocità
di crociera con assistenza alla segnale-
tica stradale.
■ Impostazioni del veicolo
 PBD (portellone posteriore
motorizzato) (se in dotazione)
(P.197)
Selezionare per impostare i seguenti ele-
menti.
• Impostazioni del sistema
Selezionare per attivare/disattivare il
sistema del portellone posteriore motoriz-
zato.
• “Sens. piede”
*
Selezionare per attivare/disattivare il sen-
sore di movimento piede.
• “Regolaz. apert.”

1502-1. Quadro strumenti
Selezionare la posizione di apertura quando
il portellone posteriore motorizzato è com-
pletamente aperto.
•“Volume”
Selezionare per impostare il volume del
cicalino che suona quando il sistema del
portellone posteriore motorizzato funziona.
*: Veicoli con portellone posteriore motoriz-
zato ad apertura senza mani
“TPWS” (Sistema di allarme pres-
sione pneumatici) (se in dotazione)
(P.498)
• “Imp. pressione”
Selezionare per inizializzare il sistema di
allarme pressione pneumatici.
• “Sos.treno ruote”
Selezionare per modificare la serie di codici
ID dei sensori del sistema di allarme pres-
sione pneumatici. Per abilitare questa fun-
zione, si deve registrare una seconda serie
di codici ID dei sensori del sistema di
allarme pressione pneumatici presso un
concessionario o officina autorizzata Toyota,
o presso un’altra officina di fiducia. Per infor-
mazioni su come modificare la serie di codici
ID registrata, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
■ Impostazioni
“Lingua”
Selezionare per cambiare la lingua del dis-
play multi-informazioni.
“Unità di misura”
Selezionare per cambiare le unità di misura
visualizzate.
“Tipo strumentaz.” (display da 7 pol-
lici)
Selezionare per cambiare il display del tachi-
metro.
 (spia EV) (P. 8 7 )
Selezionare per attivare/disattivare la spia EV.
 (impostazioni del display infor-
mazioni sulla guida)
Selezionare per impostare i seguenti ele-
menti.
• “Sistema ibrido”
Selezionare per attivare/disattivare Riferi-
mento uso ECO acceleratore (P.145).
• “Consumo carburante”
Selezionare per cambiare il display a con-
sumo carburante (P.144).
 (Impostazioni audio) (se in dota-
zione)
Selezionare per attivare/disattivare la scher-
mata .
 (impostazioni del display infor-
mazioni sul veicolo)
• “Contenuto disp.”
Selezionare per impostare i seguenti ele-
menti.
“Energia”:
Selezionare per attivare/disattivare il monito-
raggio energetico (P.152)
AWD (modelli AWD):
Selezionare per attivare/disattivare il display
del sistema AWD (P.147).
• “Tipo info guida”
Selezionare per cambiare il display delle
informazioni di guida da contachilometri par-
ziale a totale e viceversa. (P.147).
• “Elem. info guida”
Selezionare per scegliere le informazioni
sulla parte superiore e inferiore della scher-
mata informazioni di guida da tre elementi:
velocità media, distanza e tempo totale.
“Riepilogo viaggio”
Selezionare per impostare gli elementi
visualizzati quando si spegne l’interruttore di
alimentazione.

151
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
 “Visualizz. pop-up” (se in dotazione)
Selezionare per attivare/disattivare i
seguenti display a comparsa che potrebbero apparire in alcune situazioni.
• Display delle indicazioni di percorso agli incroci del sistema di navigazione (se in
dotazione)
• Display delle chiamate in arrivo del sistema viva-voce (se in dotazione)
• Uso impianto audio (se in dotazione)
• Uso del volume (se in dotazione)
• Controllo vocale (se in dotazione)
 “MID OFF”
Viene visualizzata una scherma vuota
“Impostaz.predef.”
Selezionare per azzerare le impostazioni del display indicatori.
■Sospensione del display delle imposta-
zioni
●Nelle seguenti situazioni, la visualizza-
zione del display delle impostazioni viene temporaneamente interrotta.• Quando viene visualizzato un messaggio
di allarme sul display multi-informazioni • Quando il veicolo inizia a muoversi
●Le impostazioni per funzioni non disponibili sul veicolo non sono visualizzate.
●Quando una funzione viene disattivata, le impostazioni di tale funzione non sono selezionabili.
Selezionare per visualizzare messaggi
di allarme e misure correttive se si rile-
vano anomalie. ( P.560)
Visualizza dei suggerimenti per il con-
ducente nelle seguenti situazioni. Per
selezionare una risposta a un suggeri-
mento visualizzato, utilizzare gli inter-
ruttori di controllo del display.
■Suggerimento di accendere i fari
Se l’interruttore fari si trova in una posi-
zione diversa da o , la velocità
del veicolo è di almeno 5 km/h per un
determinato intervallo di tempo e
l’ambiente circostante è buio, verrà
visualizzato un messaggio di suggeri-
mento.
■Suggerimento di spegnere i fari
Se si lasciano accesi i fari per un deter-
minato periodo di tempo dopo aver
spento l’interruttore di alimentazione,
viene visualizzato un messaggio di sug-
gerimento.
Quando l’interruttore fari è in posizione
AUTO:
Compare il messaggio che chiede se si
desiderano spegnere i fari. Per spe-
gnere i fari, selezionare “Sì”.
Se la portiera del conducente viene aperta
AVVISO
■Raccomandazioni durante la configu- razione del display
Poiché durante la configurazione del dis- play è necessario che il sistema ibrido sia
in funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione adeguata. In un’area chiusa, come un
garage, i gas di scarico contenenti monos- sido di carbonio (CO) nocivo possono con-centrarsi e penetrare nel veicolo. Ciò può
causare la morte o gravi pericoli per la salute.
NOTA
■Durante la configurazione del display
Per evitare che la batteria da 12 volt si
scarichi, assicurarsi che il sistema ibrido sia in funzione durante la configurazione delle funzioni del display.
Visualizzazione dei messaggi
di allarme
Funzione di suggerimento

1522-1. Quadro strumenti
dopo aver spento l’interruttore di alimenta-
zione, questo messaggio di suggerimento
non viene visualizzato.
■Suggerimento di chiudere gli alza-
cristalli elettrici (collegato all’atti-
vazione dei tergicristalli)
Se si attivano i tergicristalli e un alzacri-
stalli elettrico è aperto, verrà visualiz-
zato un messaggio di suggerimento per
chiedere se si desidera chiudere gli
alzacristalli elettrici. Per chiudere tutti
gli alzacristalli elettrici, selezionare “Sì”.
■Personalizzazione
La funzione di suggerimento può essere atti-
vata o disattivata. (Funzioni personalizzabili:
P.610)
Schermo dell’impianto audio (se in
dotazione)
Display multi-informazioni
Interruttori di controllo del display
(P.143)
Schermata del consumo
carburante/monitoraggio
energetico
È possibile visualizzare lo stato
del veicolo sul display multi-infor-
mazioni e sullo schermo
dell’impianto audio
* (se in dota-
zione).
*: Per sistema di navigazione o impianto
multimediale
Componenti del sistema
A
B
C
