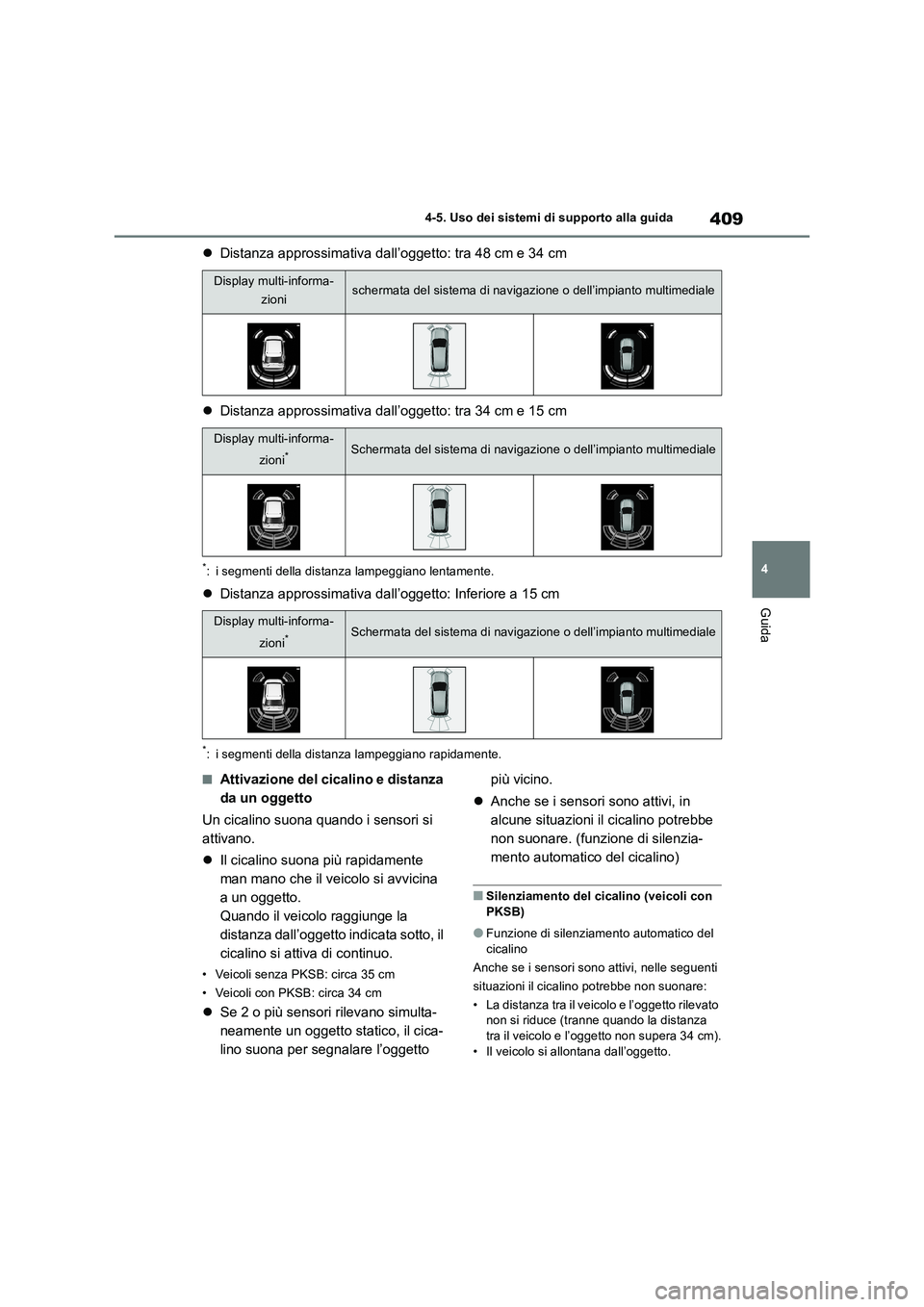

2019 TOYOTA RAV4 Manuale duso (in Italian)

409
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Distanza approssimativa dall’oggetto: tra 48 cm e 34 cm
Distanza approssimativa dall’oggetto: tra 34 cm e 15 cm
*: i segmenti della distanza lampeggiano lentamente.
Distanza approssimativa dall’oggetto: Inferiore a 15 cm
*: i segmenti della distanza lampeggiano rapidamente.
■Attivazione del cicalino e distanza
da un oggetto
Un cicalino suona quando i sensori si
attivano.
Il cicalino suona più rapidamente
man mano che il veicolo si avvicina
a un oggetto.
Quando il veicolo raggiunge la
distanza dall’oggetto indicata sotto, il
cicalino si attiva di continuo.
• Veicoli senza PKSB: circa 35 cm
• Veicoli con PKSB: circa 34 cm
Se 2 o più sensori rilevano simulta-
neamente un oggetto statico, il cica-
lino suona per segnalare l’oggetto più vicino.
Anche se i sensori sono attivi, in
alcune situazioni il cicalino potrebbe
non suonare. (funzione di silenzia-
mento automatico del cicalino)
■Silenziamento del cicalino (veicoli con
PKSB)
●Funzione di silenziamento automatico del
cicalino
Anche se i sensori sono attivi, nelle seguenti
situazioni il cicalino potrebbe non suonare:
• La distanza tra il veicolo e l’oggetto rilevato
non si riduce (tranne quando la distanza
tra il veicolo e l’oggetto non supera 34 cm).
• Il veicolo si allontana dall’oggetto.
Display multi-informa-
zionischermata del sistema di navigazione o dell’impianto multimediale
Display multi-informa-
zioni
*Schermata del sistema di navigazione o dell’impianto multimediale
Display multi-informa-
zioni
*Schermata del sistema di navigazione o dell’impianto multimediale

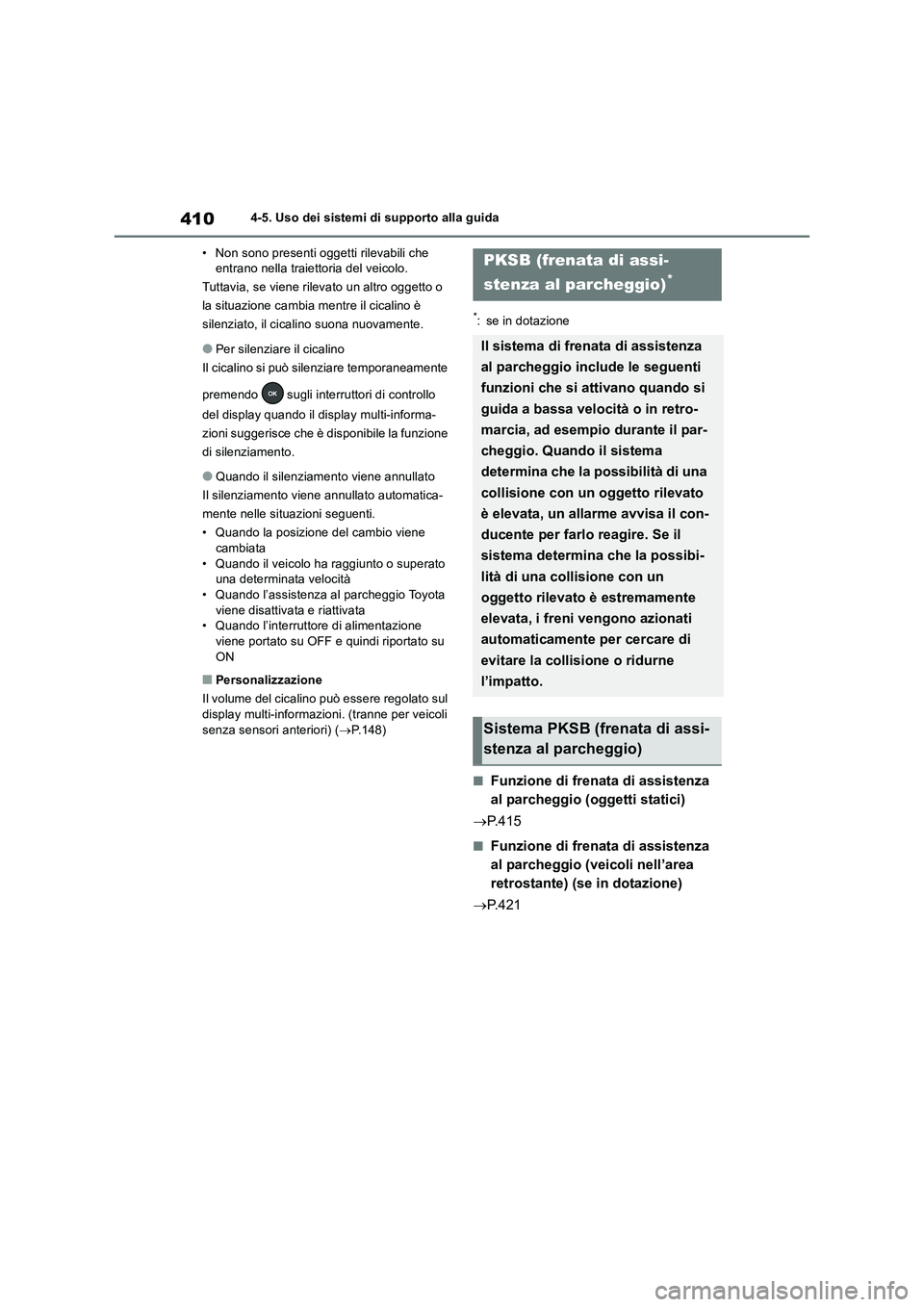

4104-5. Uso dei sistemi di supporto alla guida
• Non sono presenti oggetti rilevabili che
entrano nella traiettoria del veicolo.
Tuttavia, se viene rilevato un altro oggetto o
la situazione cambia mentre il cicalino è
silenziato, il cicalino suona nuovamente.
●Per silenziare il cicalino
Il cicalino si può silenziare temporaneamente
premendo sugli interruttori di controllo
del display quando il display multi-informa-
zioni suggerisce che è disponibile la funzione
di silenziamento.
●Quando il silenziamento viene annullato
Il silenziamento viene annullato automatica-
mente nelle situazioni seguenti.
• Quando la posizione del cambio viene
cambiata
• Quando il veicolo ha raggiunto o superato
una determinata velocità
• Quando l’assistenza al parcheggio Toyota
viene disattivata e riattivata
• Quando l’interruttore di alimentazione
viene portato su OFF e quindi riportato su
ON
■Personalizzazione
Il volume del cicalino può essere regolato sul
display multi-informazioni. (tranne per veicoli
senza sensori anteriori) (P.148)
*: se in dotazione
■Funzione di frenata di assistenza
al parcheggio (oggetti statici)
P. 4 1 5
■Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) (se in dotazione)
P. 4 2 1
PKSB (frenata di assi-
stenza al parcheggio)
*
Il sistema di frenata di assistenza
al parcheggio include le seguenti
funzioni che si attivano quando si
guida a bassa velocità o in retro-
marcia, ad esempio durante il par-
cheggio. Quando il sistema
determina che la possibilità di una
collisione con un oggetto rilevato
è elevata, un allarme avvisa il con-
ducente per farlo reagire. Se il
sistema determina che la possibi-
lità di una collisione con un
oggetto rilevato è estremamente
elevata, i freni vengono azionati
automaticamente per cercare di
evitare la collisione o ridurne
l’impatto.
Sistema PKSB (frenata di assi-
stenza al parcheggio)

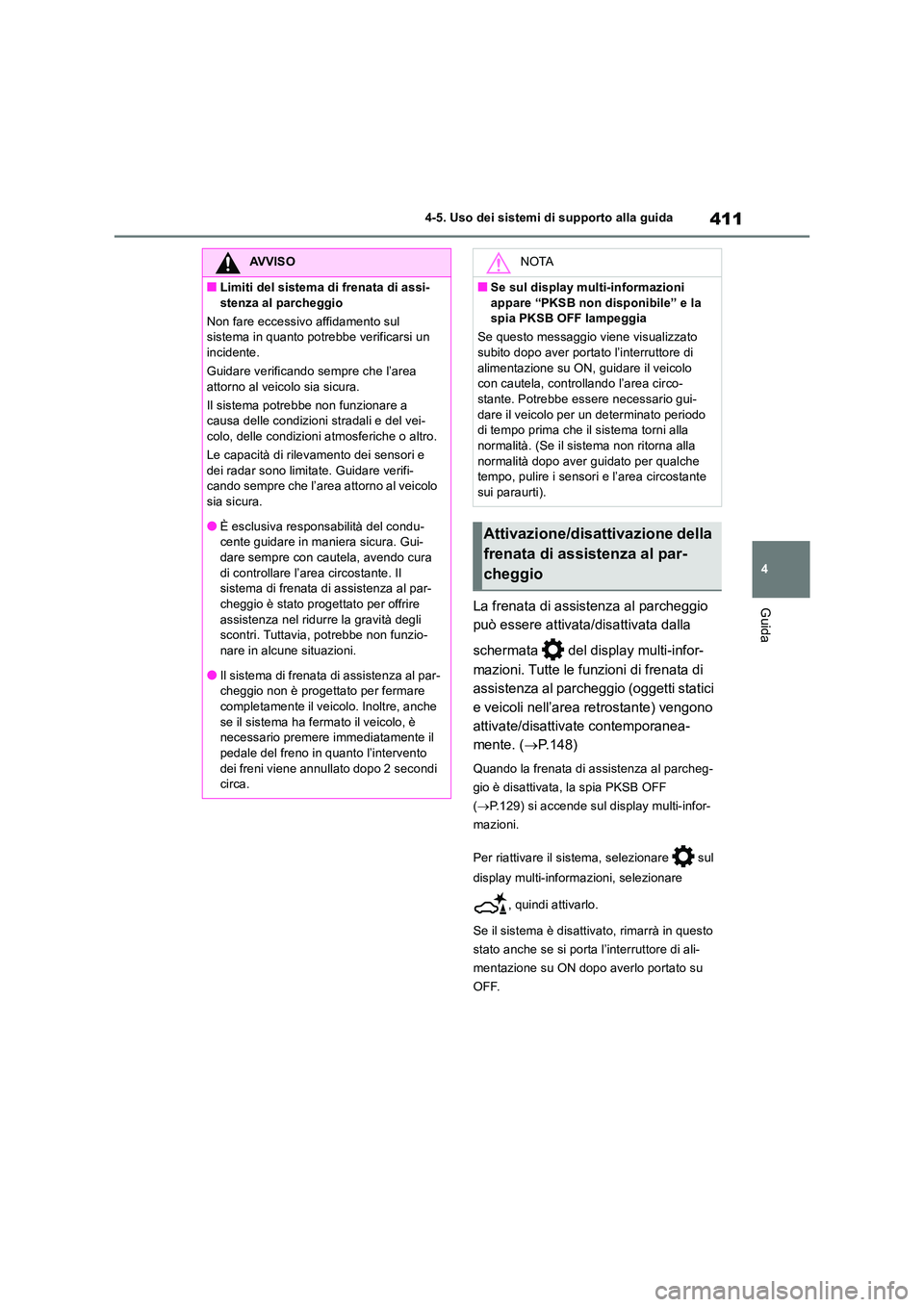

411
4
4-5. Uso dei sistemi di supporto alla guida
GuidaLa frenata di assistenza al parcheggio
può essere attivata/disattivata dalla
schermata del display multi-infor-
mazioni. Tutte le funzioni di frenata di
assistenza al parcheggio (oggetti statici
e veicoli nell’area retrostante) vengono
attivate/disattivate contemporanea-
mente. ( P.148)
Quando la frenata di assistenza al parcheg-
gio è disattivata, la spia PKSB OFF
( P.129) si accende sul display multi-infor-
mazioni.
Per riattivare il sistema, selezionare sul
display multi-informazioni, selezionare
, quindi attivarlo.
Se il sistema è disattivato, rimarrà in questo
stato anche se si porta l’interruttore di ali-
mentazione su ON dopo averlo portato su
OFF.
AVVISO
■Limiti del sistema di frenata di assi-
stenza al parcheggio
Non fare eccessivo affidamento sul sistema in quanto potrebbe verificarsi un incidente.
Guidare verificando sempre che l’area
attorno al veicolo sia sicura.
Il sistema potrebbe non funzionare a causa delle condizioni stradali e del vei-colo, delle condizioni atmosferiche o altro.
Le capacità di rilevamento dei sensori e
dei radar sono limitate. Guidare verifi- cando sempre che l’area attorno al veicolo sia sicura.
●È esclusiva responsabilità del condu-cente guidare in maniera sicura. Gui-dare sempre con cautela, avendo cura
di controllare l’area circostante. Il sistema di frenata di assistenza al par-cheggio è stato progettato per offrire
assistenza nel ridurre la gravità degli scontri. Tuttavia, potrebbe non funzio-nare in alcune situazioni.
●Il sistema di frenata di assistenza al par-cheggio non è progettato per fermare completamente il veicolo. Inoltre, anche
se il sistema ha fermato il veicolo, è necessario premere immediatamente il
pedale del freno in quanto l’intervento dei freni viene annullato dopo 2 secondi circa.
NOTA
■Se sul display multi-informazioni
appare “PKSB non disponibile” e la spia PKSB OFF lampeggia
Se questo messaggio viene visualizzato subito dopo aver portato l’interruttore di
alimentazione su ON, guidare il veicolo con cautela, controllando l’area circo-stante. Potrebbe essere necessario gui-
dare il veicolo per un determinato periodo di tempo prima che il sistema torni alla normalità. (Se il sistema non ritorna alla
normalità dopo aver guidato per qualche tempo, pulire i sensori e l’area circostante sui paraurti).
Attivazione/disattivazione della
frenata di assistenza al par-
cheggio

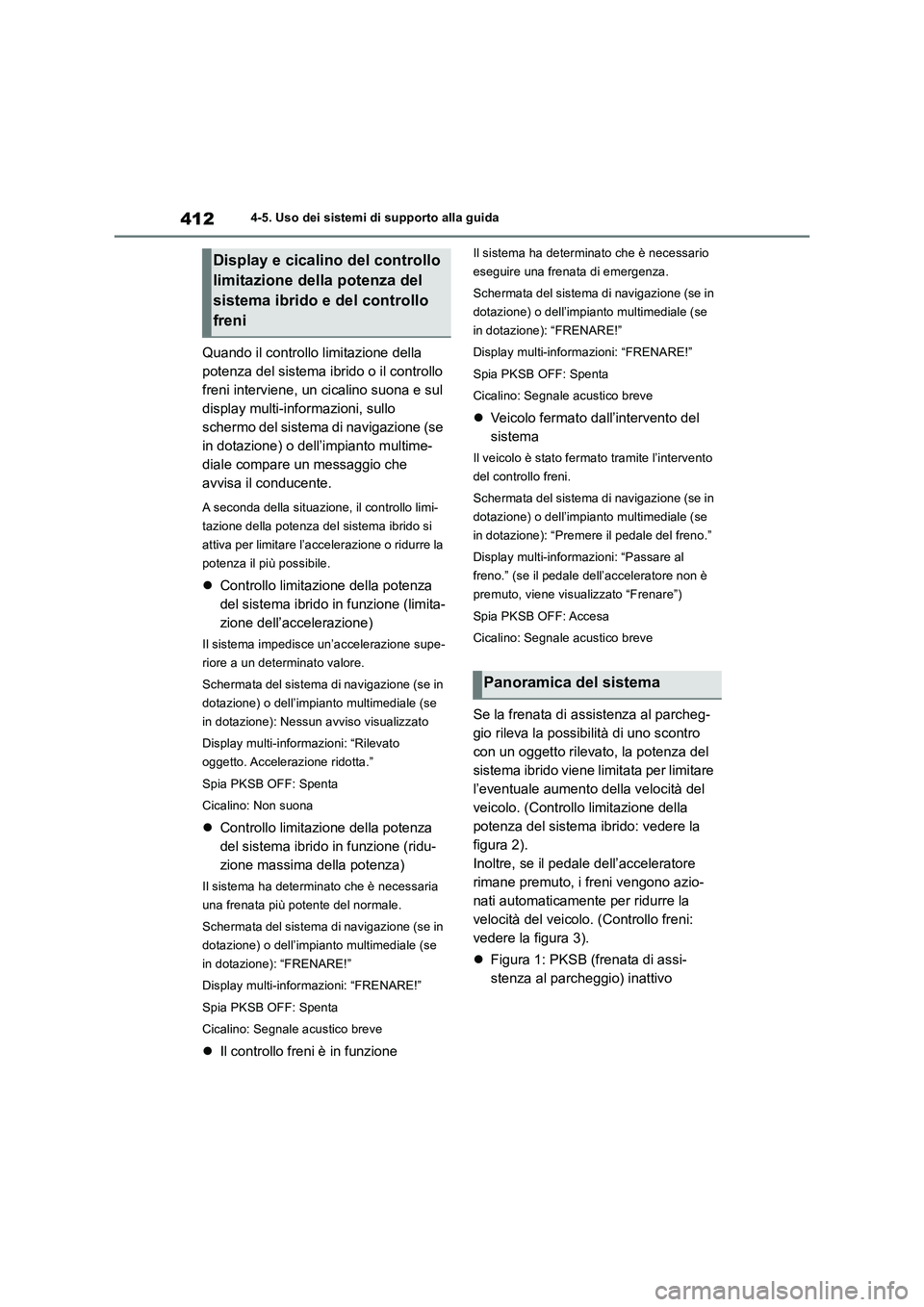

4124-5. Uso dei sistemi di supporto alla guida
Quando il controllo limitazione della
potenza del sistema ibrido o il controllo
freni interviene, un cicalino suona e sul
display multi-informazioni, sullo
schermo del sistema di navigazione (se
in dotazione) o dell’impianto multime-
diale compare un messaggio che
avvisa il conducente.
A seconda della situazione, il controllo limi-
tazione della potenza del sistema ibrido si
attiva per limitare l’accelerazione o ridurre la
potenza il più possibile.
Controllo limitazione della potenza
del sistema ibrido in funzione (limita-
zione dell’accelerazione)
Il sistema impedisce un’accelerazione supe-
riore a un determinato valore.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): Nessun avviso visualizzato
Display multi-informazioni: “Rilevato
oggetto. Accelerazione ridotta.”
Spia PKSB OFF: Spenta
Cicalino: Non suona
Controllo limitazione della potenza
del sistema ibrido in funzione (ridu-
zione massima della potenza)
Il sistema ha determinato che è necessaria
una frenata più potente del normale.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Il controllo freni è in funzione
Il sistema ha determinato che è necessario
eseguire una frenata di emergenza.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Veicolo fermato dall’intervento del
sistema
Il veicolo è stato fermato tramite l’intervento
del controllo freni.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “Premere il pedale del freno.”
Display multi-informazioni: “Passare al
freno.” (se il pedale dell’acceleratore non è
premuto, viene visualizzato “Frenare”)
Spia PKSB OFF: Accesa
Cicalino: Segnale acustico breve
Se la frenata di assistenza al parcheg-
gio rileva la possibilità di uno scontro
con un oggetto rilevato, la potenza del
sistema ibrido viene limitata per limitare
l’eventuale aumento della velocità del
veicolo. (Controllo limitazione della
potenza del sistema ibrido: vedere la
figura 2).
Inoltre, se il pedale dell’acceleratore
rimane premuto, i freni vengono azio-
nati automaticamente per ridurre la
velocità del veicolo. (Controllo freni:
vedere la figura 3).
Figura 1: PKSB (frenata di assi-
stenza al parcheggio) inattivo
Display e cicalino del controllo
limitazione della potenza del
sistema ibrido e del controllo
freni
Panoramica del sistema

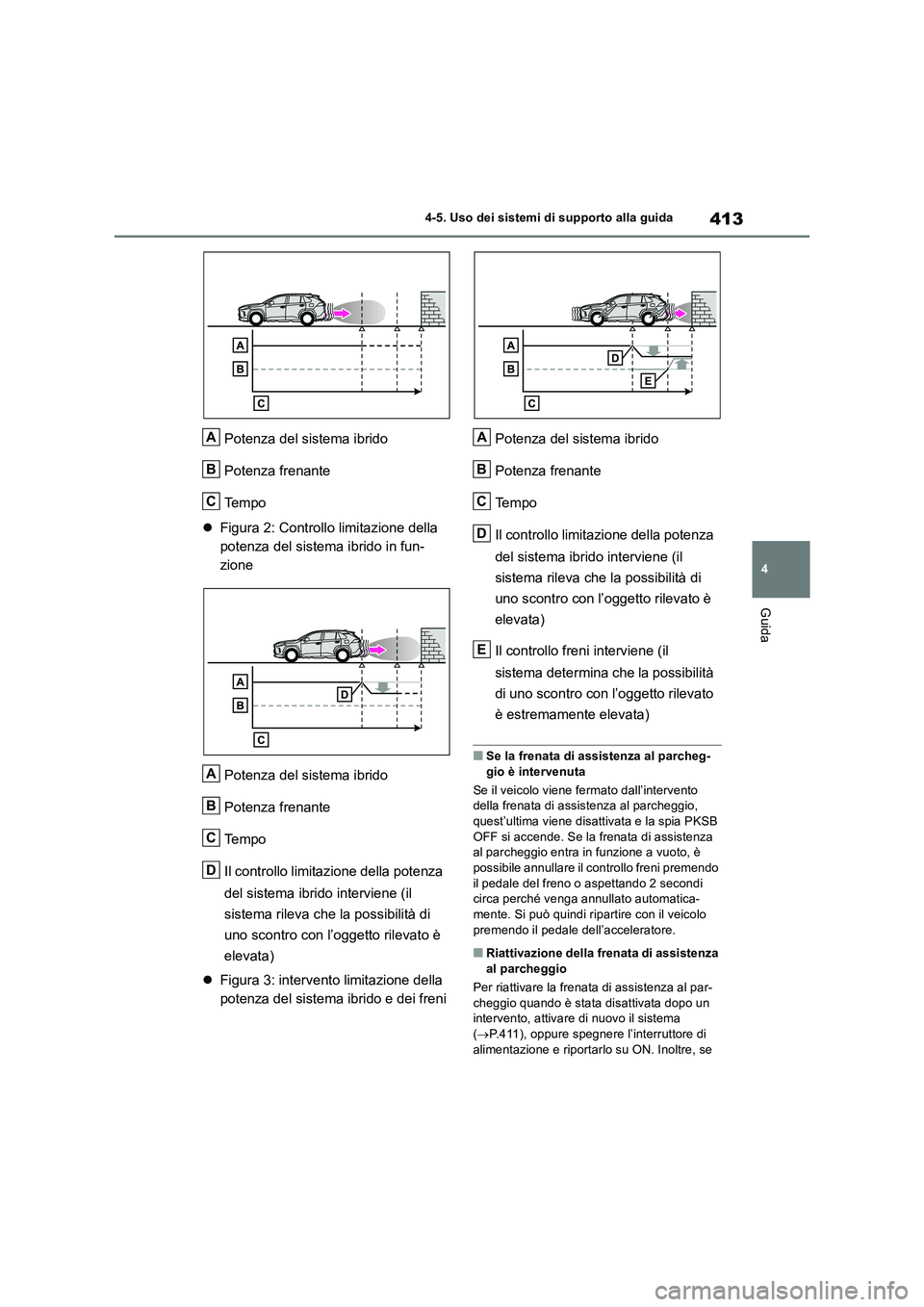

413
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Potenza del sistema ibrido
Potenza frenante
Te m p o
Figura 2: Controllo limitazione della
potenza del sistema ibrido in fun-
zione
Potenza del sistema ibrido
Potenza frenante
Te m p o
Il controllo limitazione della potenza
del sistema ibrido interviene (il
sistema rileva che la possibilità di
uno scontro con l’oggetto rilevato è
elevata)
Figura 3: intervento limitazione della
potenza del sistema ibrido e dei freniPotenza del sistema ibrido
Potenza frenante
Te m p o
Il controllo limitazione della potenza
del sistema ibrido interviene (il
sistema rileva che la possibilità di
uno scontro con l’oggetto rilevato è
elevata)
Il controllo freni interviene (il
sistema determina che la possibilità
di uno scontro con l’oggetto rilevato
è estremamente elevata)
■Se la frenata di assistenza al parcheg-
gio è intervenuta
Se il veicolo viene fermato dall’intervento
della frenata di assistenza al parcheggio,
quest’ultima viene disattivata e la spia PKSB
OFF si accende. Se la frenata di assistenza
al parcheggio entra in funzione a vuoto, è
possibile annullare il controllo freni premendo
il pedale del freno o aspettando 2 secondi
circa perché venga annullato automatica-
mente. Si può quindi ripartire con il veicolo
premendo il pedale dell’acceleratore.
■Riattivazione della frenata di assistenza
al parcheggio
Per riattivare la frenata di assistenza al par-
cheggio quando è stata disattivata dopo un
intervento, attivare di nuovo il sistema
(P.411), oppure spegnere l’interruttore di
alimentazione e riportarlo su ON. Inoltre, se
A
B
C
A
B
C
D
A
B
C
D
E

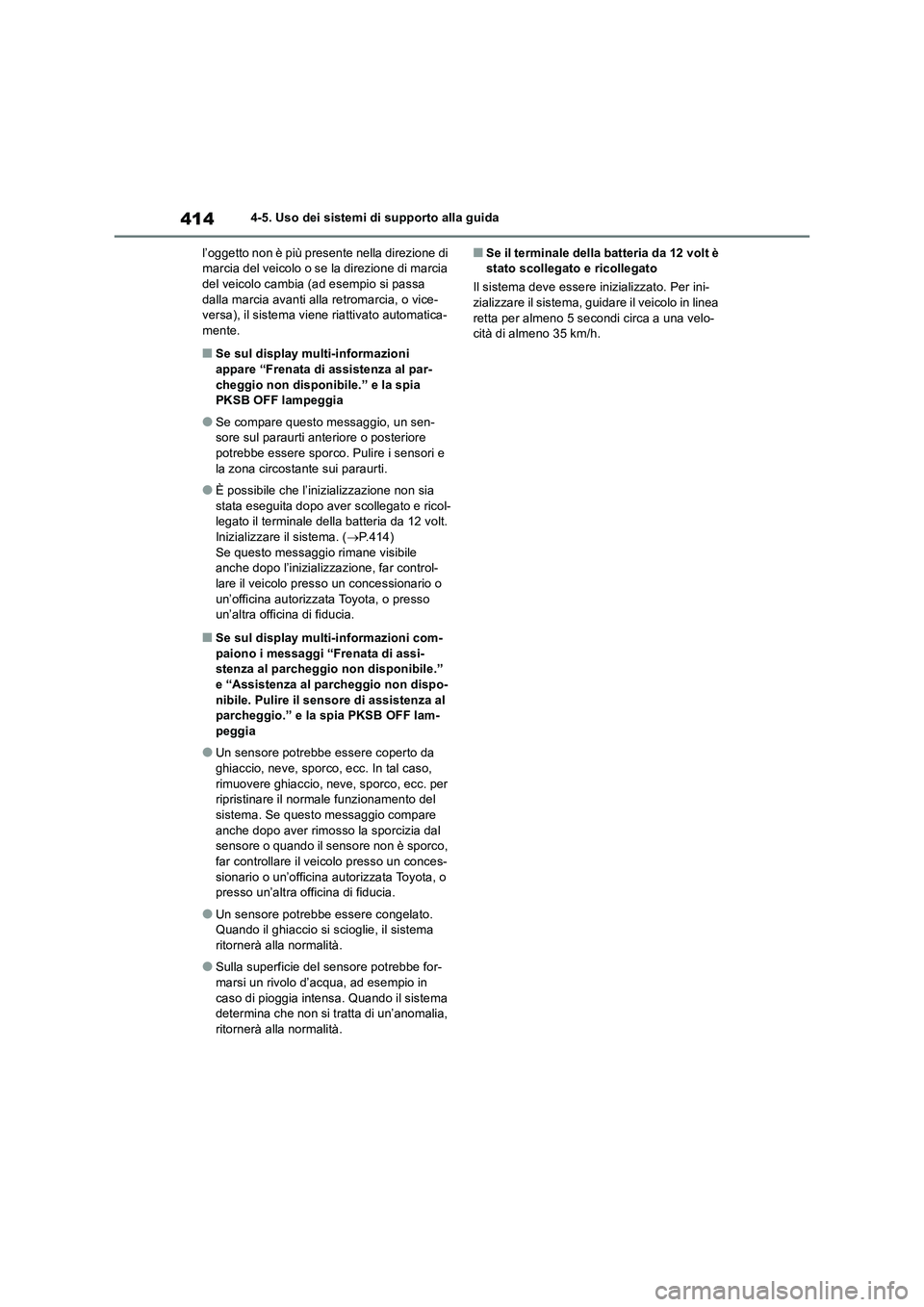

4144-5. Uso dei sistemi di supporto alla guida
l’oggetto non è più presente nella direzione di
marcia del veicolo o se la direzione di marcia
del veicolo cambia (ad esempio si passa
dalla marcia avanti alla retromarcia, o vice-
versa), il sistema viene riattivato automatica-
mente.
■Se sul display multi-informazioni
appare “Frenata di assistenza al par-
cheggio non disponibile.” e la spia
PKSB OFF lampeggia
●Se compare questo messaggio, un sen-
sore sul paraurti anteriore o posteriore
potrebbe essere sporco. Pulire i sensori e
la zona circostante sui paraurti.
●È possibile che l’inizializzazione non sia
stata eseguita dopo aver scollegato e ricol-
legato il terminale della batteria da 12 volt.
Inizializzare il sistema. (P.414)
Se questo messaggio rimane visibile
anche dopo l’inizializzazione, far control-
lare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Se sul display multi-informazioni com-
paiono i messaggi “Frenata di assi-
stenza al parcheggio non disponibile.”
e “Assistenza al parcheggio non dispo-
nibile. Pulire il sensore di assistenza al
parcheggio.” e la spia PKSB OFF lam-
peggia
●Un sensore potrebbe essere coperto da
ghiaccio, neve, sporco, ecc. In tal caso,
rimuovere ghiaccio, neve, sporco, ecc. per
ripristinare il normale funzionamento del
sistema. Se questo messaggio compare
anche dopo aver rimosso la sporcizia dal
sensore o quando il sensore non è sporco,
far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
●Un sensore potrebbe essere congelato.
Quando il ghiaccio si scioglie, il sistema
ritornerà alla normalità.
●Sulla superficie del sensore potrebbe for-
marsi un rivolo d’acqua, ad esempio in
caso di pioggia intensa. Quando il sistema
determina che non si tratta di un’anomalia,
ritornerà alla normalità.
■Se il terminale della batteria da 12 volt è
stato scollegato e ricollegato
Il sistema deve essere inizializzato. Per ini-
zializzare il sistema, guidare il veicolo in linea
retta per almeno 5 secondi circa a una velo-
cità di almeno 35 km/h.

415
4 4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se un oggetto viene rilevato nella
direzione di marcia del veicolo.
■Quando il veicolo viaggia a bassa velocità e il pedale del freno non viene
premuto o viene premuto tardi
Funzione di frenata di assistenza al parcheggio (oggetti
statici)
*
Se i sensori rilevano un oggetto immobile, ad esempio un muro, nella dire-
zione di marcia del veicolo e il sistema rileva la possibilità di uno scontro a
causa del movimento in avanti improvviso del veicolo dovuto alla pressione
involontaria del pedale dell’acceleratore, del movimento del veicolo in dire-
zione indesiderata dovuto alla selezione di una posizione del cambio errata,
oppure durante il parcheggio o mentre si guida a bassa velocità, il sistema
interviene per ridurre l’impatto con l’oggetto immobile rilevato e i conse-
guenti danni.
Esempi di intervento della funzione

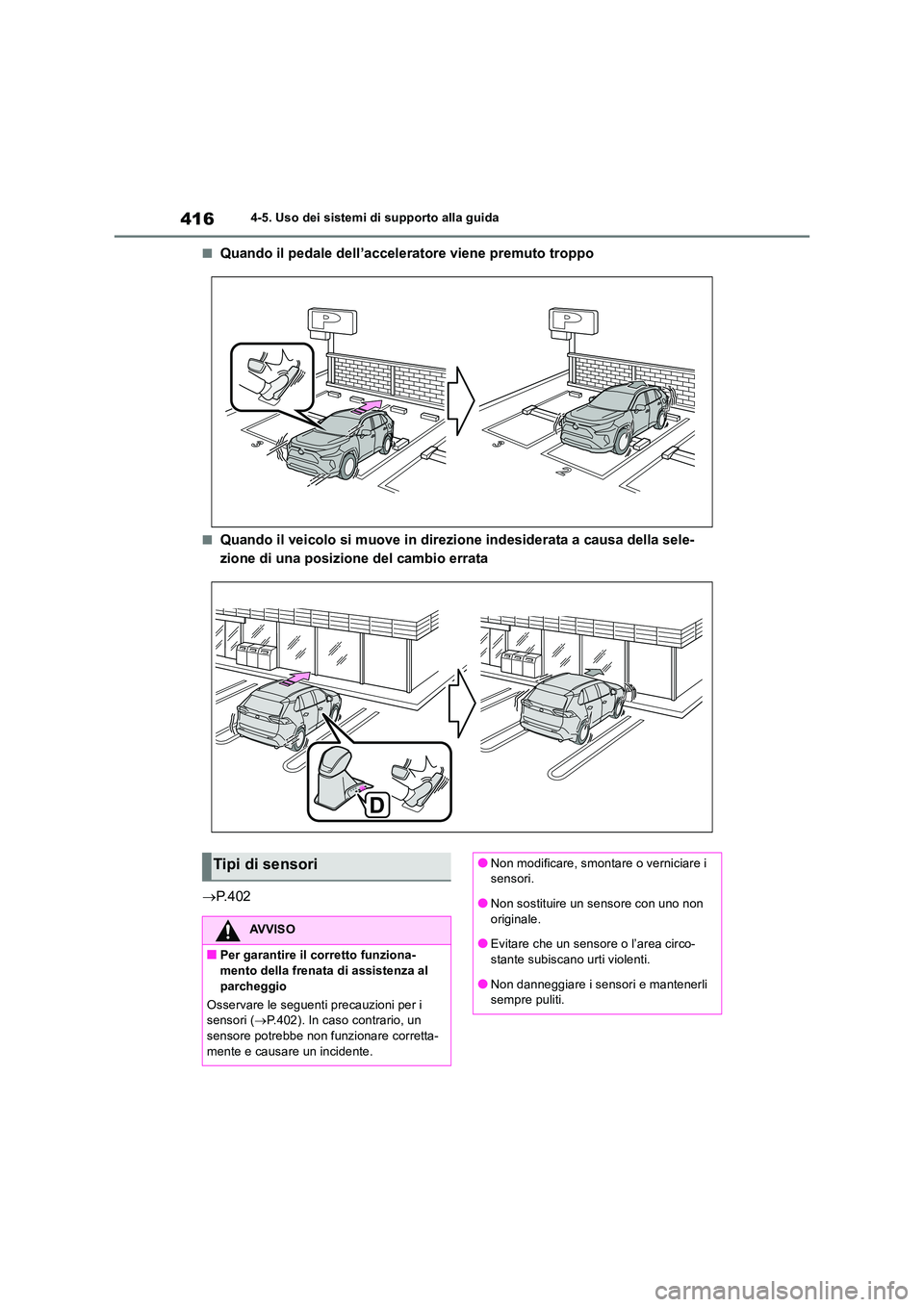

4164-5. Uso dei sistemi di supporto alla guida
■Quando il pedale dell’acceleratore viene premuto troppo
■Quando il veicolo si muove in direzione indesiderata a causa della sele-
zione di una posizione del cambio errata
 P. 4 0 2
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento della frenata di assistenza al
parcheggio
Osservare le seguenti precauzioni per i sensori ( P.402). In caso contrario, un sensore potrebbe non funzionare corretta-
mente e causare un incidente.
●Non modificare, smontare o verniciare i sensori.
●Non sostituire un sensore con uno non originale.
●Evitare che un sensore o l’area circo-
stante subiscano urti violenti.
●Non danneggiare i sensori e mantenerli sempre puliti.
