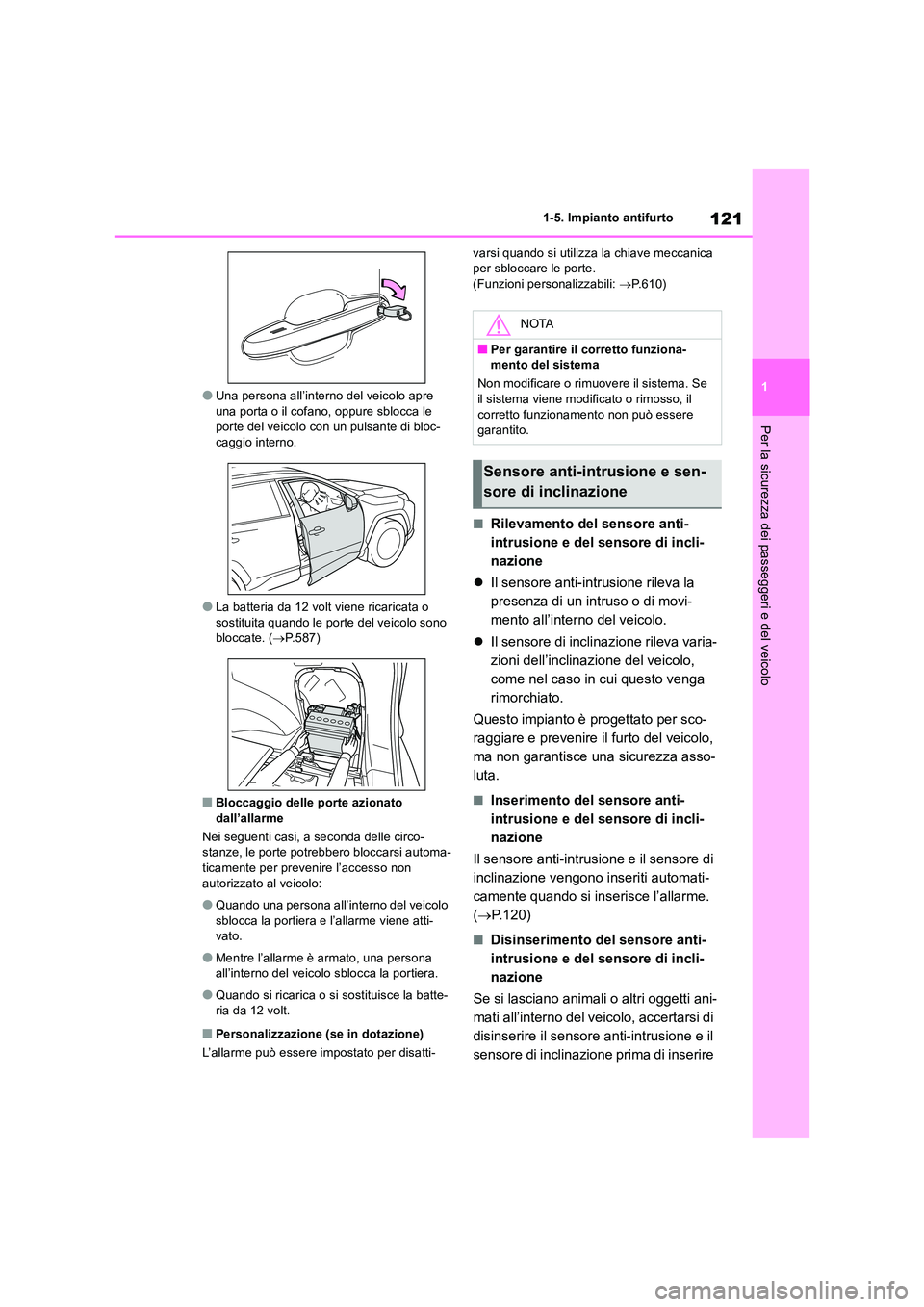

2019 TOYOTA RAV4 Manuale duso (in Italian)

121
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
●Una persona all’interno del veicolo apre una porta o il cofano, oppure sblocca le porte del veicolo con un pulsante di bloc-
caggio interno.
●La batteria da 12 volt viene ricaricata o
sostituita quando le porte del veicolo sono bloccate. ( P.587)
■Bloccaggio delle porte azionato dall’allarme
Nei seguenti casi, a seconda delle circo- stanze, le porte potrebbero bloccarsi automa-
ticamente per prevenire l’accesso non autorizzato al veicolo:
●Quando una persona all’interno del veicolo sblocca la portiera e l’allarme viene atti-vato.
●Mentre l’allarme è armato, una persona all’interno del veicolo sblocca la portiera.
●Quando si ricarica o si sostituisce la batte-ria da 12 volt.
■Personalizzazione (se in dotazione)
L’allarme può essere impostato per disatti-
varsi quando si utilizza la chiave meccanica per sbloccare le porte.(Funzioni personalizzabili: P.610)
■Rilevamento del sensore anti-
intrusione e del sensore di incli-
nazione
 Il sensore anti-intrusione rileva la
presenza di un intruso o di movi-
mento all’interno del veicolo.
 Il sensore di inclinazione rileva varia-
zioni dell’inclinazione del veicolo,
come nel caso in cui questo venga
rimorchiato.
Questo impianto è progettato per sco-
raggiare e prevenire il furto del veicolo,
ma non garantisce una sicurezza asso-
luta.
■Inserimento del sensore anti-
intrusione e del sensore di incli-
nazione
Il sensore anti-intrusione e il sensore di
inclinazione vengono inseriti automati-
camente quando si inserisce l’allarme.
( P.120)
■Disinserimento del sensore anti-
intrusione e del sensore di incli-
nazione
Se si lasciano animali o altri oggetti ani-
mati all’interno del veicolo, accertarsi di
disinserire il sensore anti-intrusione e il
sensore di inclinazione prima di inserire
NOTA
■Per garantire il corretto funziona- mento del sistema
Non modificare o rimuovere il sistema. Se il sistema viene modificato o rimosso, il
corretto funzionamento non può essere garantito.
Sensore anti-intrusione e sen-
sore di inclinazione

1221-5. Impianto antifurto
l’allarme, poiché questi reagiscono al
movimento all’interno del veicolo.
1 Portare l’interruttore di alimenta-
zione su OFF.
2 Premere l’interruttore di disinseri-
mento sensore anti-intrusione e
sensore di inclinazione.
Premere nuovamente l’interruttore per rein- serire il sensore anti- intrusione e il sensore
di inclinazione.
Ogni volta che il sensore anti-intrusione e il sensore di inclinazione vengono disinse-riti/inseriti, sul display multi-informazioni
verrà visualizzato un messaggio.
■Disinserimento e reinserimento auto- matico del sensore anti-intrusione e del
sensore di inclinazione
●L’allarme viene inserito anche se il sensore
anti-intrusione e il sensore di inclinazione sono stati disinseriti.
●Dopo che il sensore anti-intrusione e il sensore di inclinazione sono stati disinse-riti, premendo l’interruttore di alimenta-
zione o sbloccando le porte utilizzando la funzione di accesso (se in dotazione) o il radiocomando a distanza, si riattivano
entrambi i sensori.
●Il sensore anti-intrusione e il sensore di
inclinazione vengono automaticamente riattivati quando l’impianto di allarme viene riattivato.
■Considerazioni sul rilevamento del sen-
sore anti-intrusione
Il sensore può attivare l’allarme nei seguenti casi:
●All’interno del veicolo sono presenti per-sone o animali.
●Un finestrino laterale o il tetto apribile panoramico (se in dotazione) è aperto.
In questo caso, il sensore può rilevare quanto
segue:
• Vento o movimento di oggetti quali foglie e insetti all’interno del veicolo
• Ultrasuoni emessi da dispositivi come i sensori anti-intrusione di altri veicoli• Movimento di persone all’esterno del vei-
colo
●All’interno del veicolo sono presenti oggetti
instabili, ad esempio accessori penzolanti o indumenti appesi ai ganci appendiabiti.
●Il veicolo è parcheggiato in un luogo con vibrazioni o rumori estremamente intensi, ad esempio all’interno di un’autorimessa.

123
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
●Ghiaccio o neve vengono rimossi dal vei- colo, in modo tale da provocare urti ripetuti o vibrazioni.
●Il veicolo è all’interno di un lavaggio auto-matico o ad alta pressione.
●Il veicolo riceve degli urti causati, ad esem-pio, da grandine, fulmini o altri tipi di urti
ripetuti o vibrazioni.
■Considerazioni sul rilevamento del sen- sore di inclinazione
Il sensore può attivare l’allarme nei seguenti casi:
●Il veicolo viene trasportato su un traghetto, un rimorchio, un treno, ecc.
●Il veicolo è parcheggiato in un garage pub-blico.
●Il veicolo è all’interno di un lavaggio auto-matico che ne effettua lo spostamento.
●Uno degli pneumatici si sgonfia.
●Il veicolo viene sollevato.
●Si verifica un terremoto o la strada frana.
NOTA
■Per garantire che il sensore anti-
intrusione funzioni correttamente
●Per garantire il corretto funzionamento dei sensori, evitare di toccarli o coprirli.
●Non spruzzare deodoranti per l’ambiente o altri prodotti direttamente nei fori dei sensori.
●Se si montano accessori che non siano ricambi originali Toyota o si lasciano
oggetti tra i sedili del conducente e del passeggero anteriore, si potrebbe pre-
giudicare la capacità di rilevamento.
●Il sensore anti-intrusione potrebbe disat- tivarsi quando la chiave elettronica è in
prossimità del veicolo.

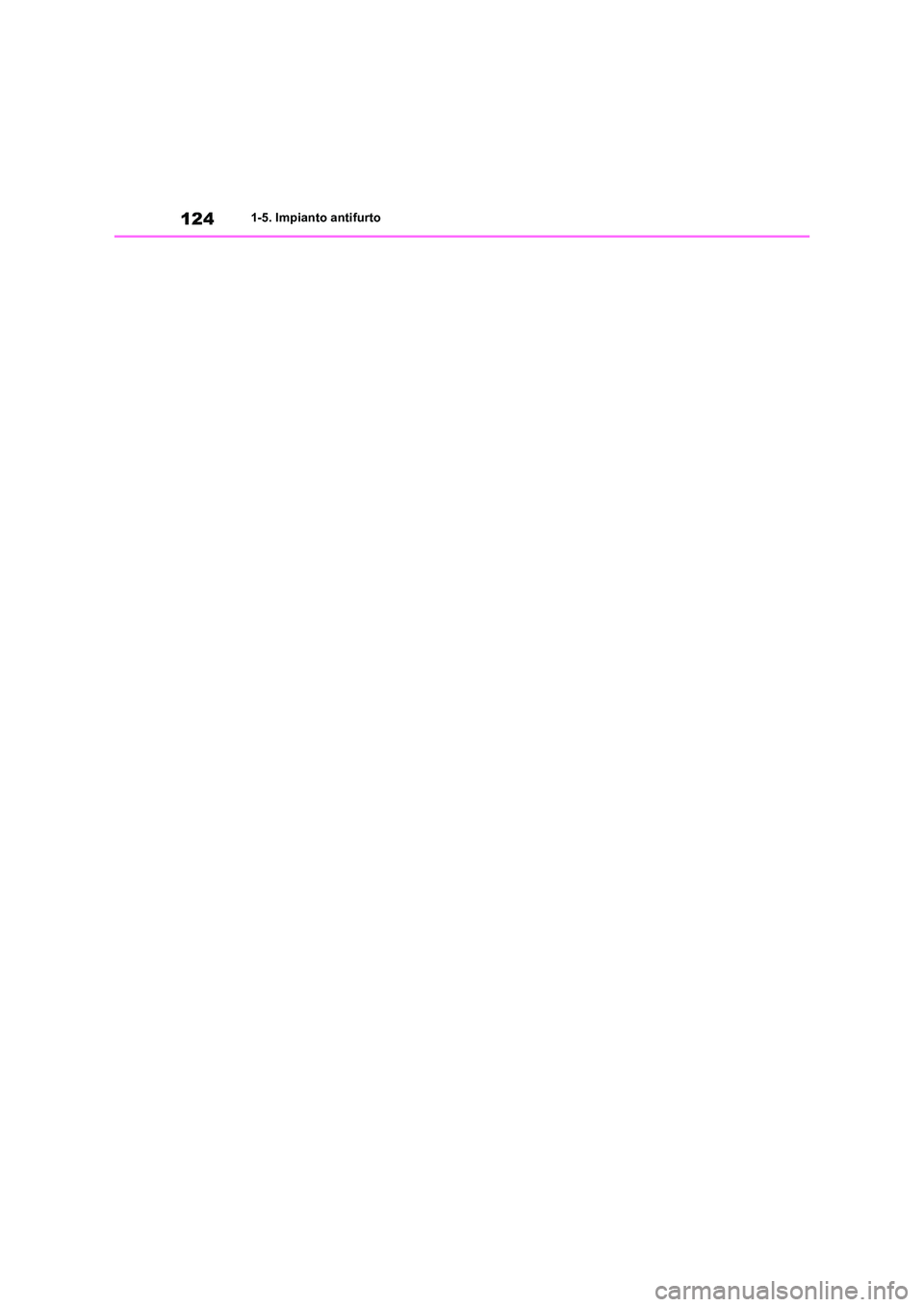

1241-5. Impianto antifurto

2

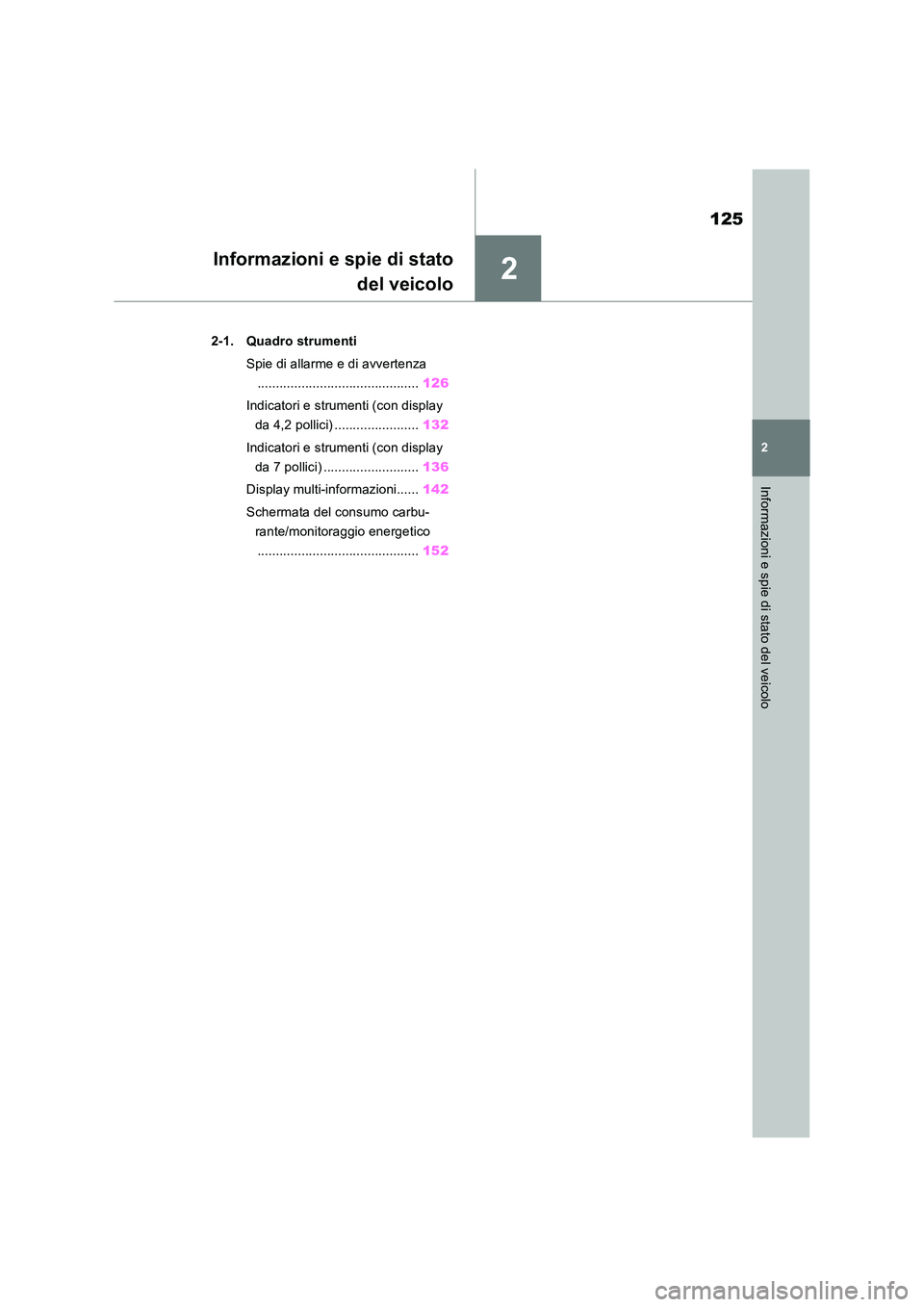

125
2
Informazioni e spie di stato del veicolo
Informazioni e spie di stato
del veicolo
2-1. Quadro strumenti
Spie di allarme e di avvertenza
............................................ 126
Indicatori e strumenti (con display
da 4,2 pollici) ....................... 132
Indicatori e strumenti (con display
da 7 pollici) .......................... 136
Display multi-informazioni...... 142
Schermata del consumo carbu-
rante/monitoraggio energetico
............................................ 152

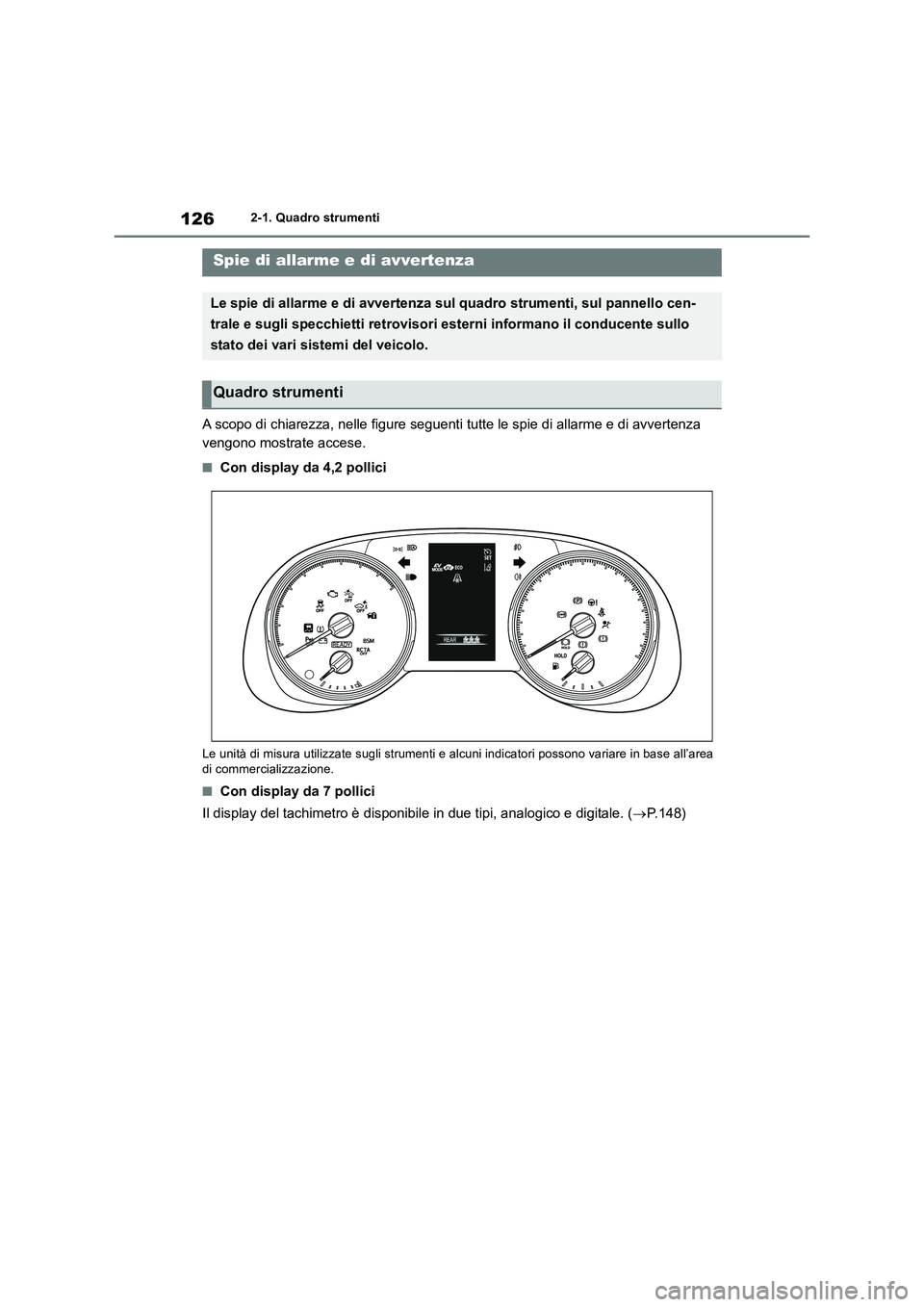

1262-1. Quadro strumenti
2-1.Quadro strumenti
A scopo di chiarezza, nelle figure seguenti tutte le spie di allarme e di avvertenza
vengono mostrate accese.
■Con display da 4,2 pollici
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
■Con display da 7 pollici
Il display del tachimetro è disponibile in due tipi, analogico e digitale. (P.148)
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza sul quadro strumenti, sul pannello cen-
trale e sugli specchietti retrovisori esterni informano il conducente sullo
stato dei vari sistemi del veicolo.
Quadro strumenti

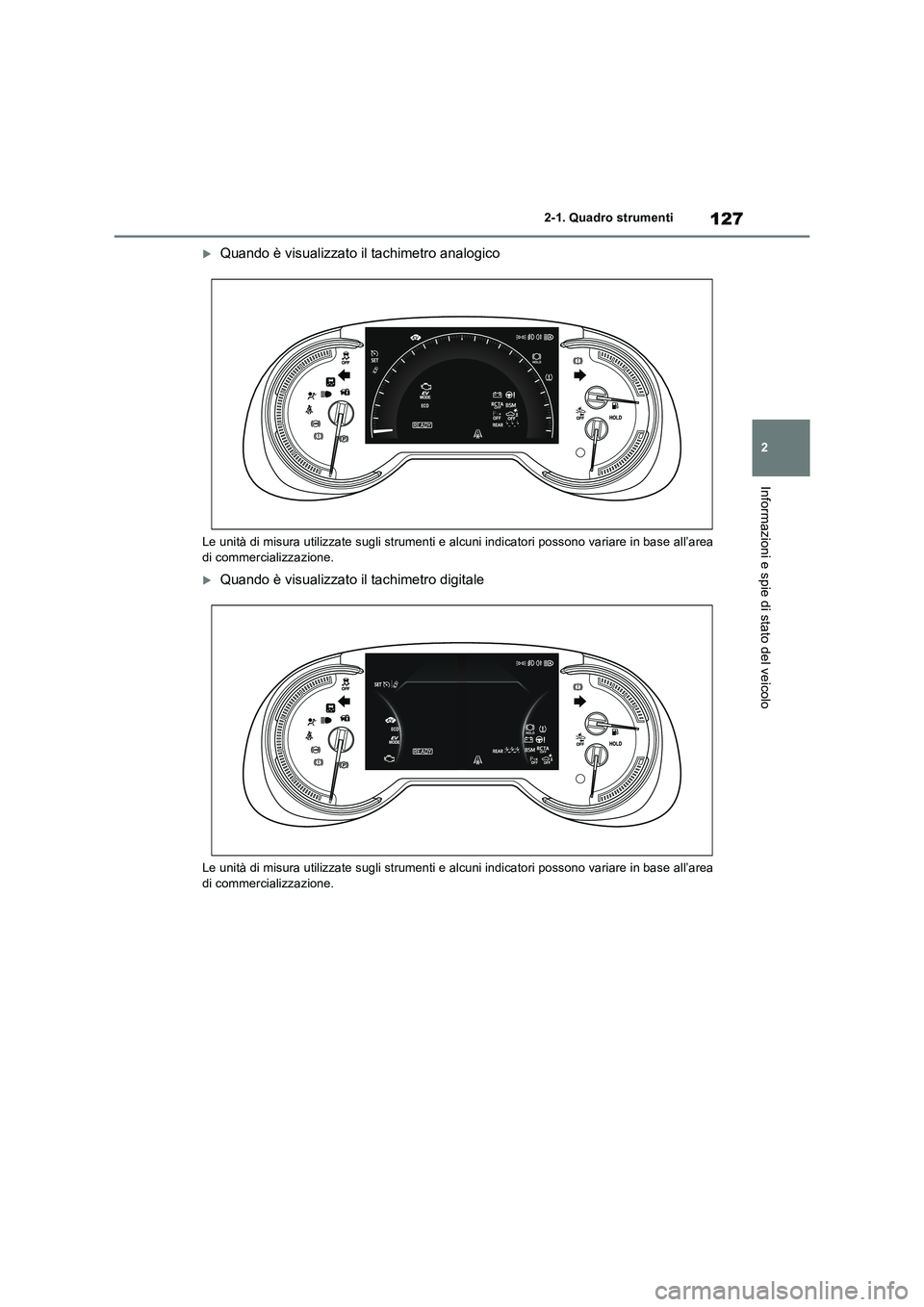

127
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Quando è visualizzato il tachimetro analogico
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Quando è visualizzato il tachimetro digitale
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area di commercializzazione.

1282-1. Quadro strumenti
Le spie di allarme informano il condu-
cente circa le anomalie nei sistemi del
veicolo indicati.
*1: queste spie si accendono quando l’inter-
ruttore di alimentazione viene portato su
ON per indicare che è in corso il controllo
del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo qualche
secondo. Se una spia non si accende o
spegne, potrebbe essere presente
Spie di allarme
(Rossa)
Spia di allarme impianto fre-
nante
*1 (P.550)
(Gialla)
Spia di allarme impianto fre-
nante
*1 (P.550)
Spia di allarme impianto di
ricarica
*1 (P.550)
Spia di allarme per tempera-
tura refrigerante alta
*2
(P.551)
Spia di allarme surriscalda-
mento del sistema ibrido
*2
(P.551)
Spia di allarme pressione
olio motore insufficiente
*2
(P.551)
Spia di anomalia
*1 (P.551)
Spia di allarme SRS
*1
(P.552)
Spia di allarme ABS
*1
(P.552)
(Rossa/gialla)
Spia di allarme del servo-
sterzo elettrico
*1 (P.552)
(Lampeggia o si
accende)
Spia di allarme PCS*1 (se in
dotazione) (P.553)
(Arancione)
Spia LTA (se in dotazione)
(P.553)
(Lampeggia)
Spia sensore di assistenza
al parcheggio Toyota OFF
*3
(se in dotazione) (P.554)
(Lampeggia)
Spia PKSB OFF*1 (se in
dotazione) (P. 5 5 4 )
(Lampeggia)
Spia RCTA OFF*1 (se in
dotazione)
(P.555)
Spia di slittamento
*1
(P.555)
Spia di allarme sistema anti-
accelerazione involonta-
ria/controllo trazione-par-
tenza/PKSB (se in
dotazione)
*2 (P.556)
(Lampeggia)
Spia di mantenimento della
frenata attiva
*1 (P.556)
(Lampeggia)
Spia del freno di staziona-
mento (P.557)
Spia di allarme pressione
pneumatici
*1 (se in dota-
zione) (P.557)
Spia di allarme livello carbu-
rante insufficiente (P.557)
Spia di avvertenza cintura di
sicurezza del conducente e
del passeggero anteriore
(P.558)
Spia di avvertenza cintura di
sicurezza dei passeggeri
posteriori (se in dotazione)
(P.558)
