2019 TOYOTA RAV4 Manuale duso (in Italian)

585
7

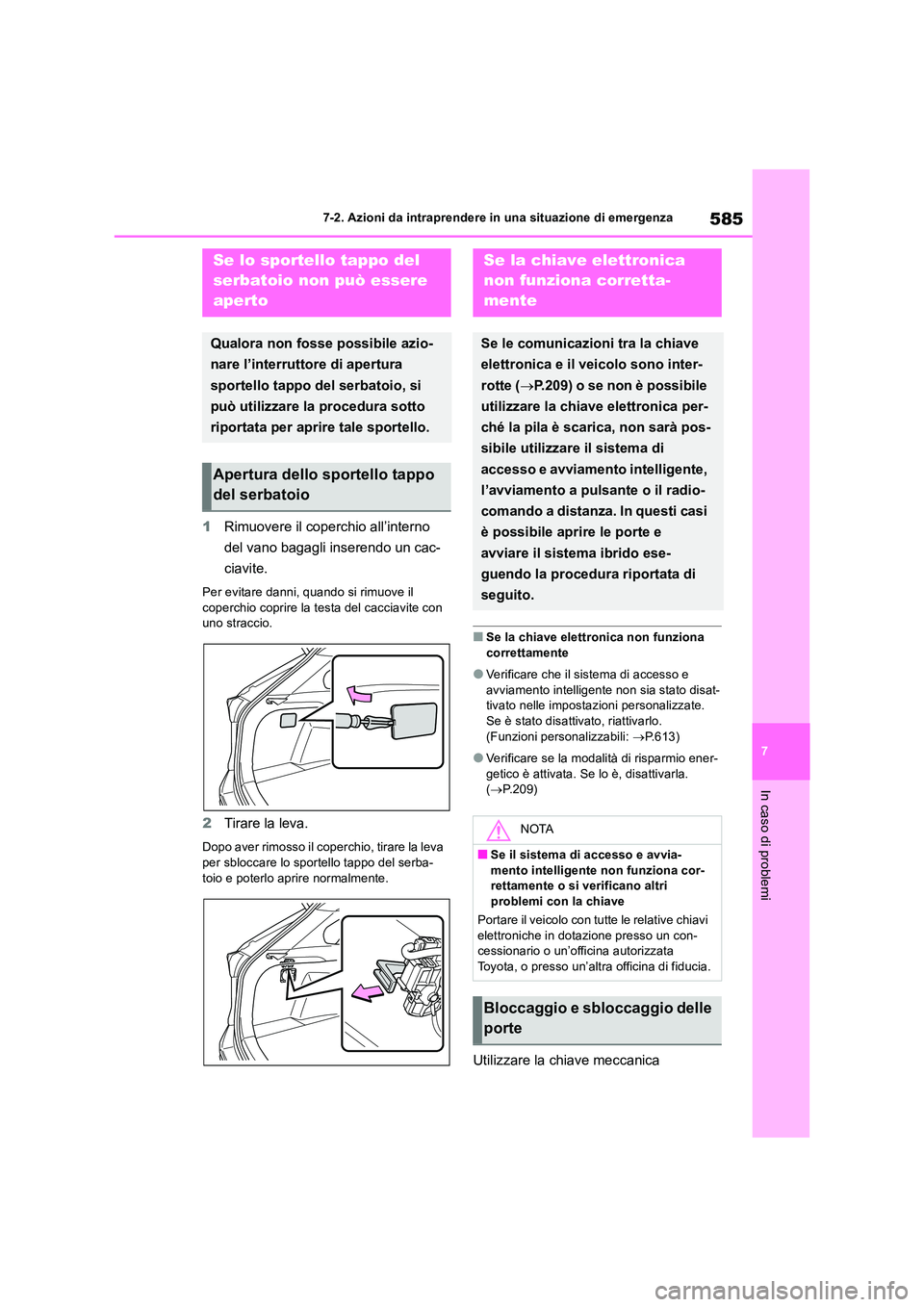

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
1 Rimuovere il coperchio all’interno
del vano bagagli inserendo un cac-
ciavite.
Per evitare danni, quando si rimuove il coperchio coprire la testa del cacciavite con uno straccio.
2 Tirare la leva.
Dopo aver rimosso il coperchio, tirare la leva per sbloccare lo sportello tappo del serba-
toio e poterlo aprire normalmente.
■Se la chiave elettronica non funziona
correttamente
●Verificare che il sistema di accesso e
avviamento intelligente non sia stato disat- tivato nelle impostazioni personalizzate. Se è stato disattivato, riattivarlo.
(Funzioni personalizzabili: P.613)
●Verificare se la modalità di risparmio ener-
getico è attivata. Se lo è, disattivarla. ( P.209)
Utilizzare la chiave meccanica
Se lo sportello tappo del
serbatoio non può essere
aperto
Qualora non fosse possibile azio-
nare l’interruttore di apertura
sportello tappo del serbatoio, si
può utilizzare la procedura sotto
riportata per aprire tale sportello.
Apertura dello sportello tappo
del serbatoio
Se la chiave elettronica
non funziona corretta-
mente
Se le comunicazioni tra la chiave
elettronica e il veicolo sono inter-
rotte ( P.209) o se non è possibile
utilizzare la chiave elettronica per-
ché la pila è scarica, non sarà pos-
sibile utilizzare il sistema di
accesso e avviamento intelligente,
l’avviamento a pulsante o il radio-
comando a distanza. In questi casi
è possibile aprire le porte e
avviare il sistema ibrido ese-
guendo la procedura riportata di
seguito.
NOTA
■Se il sistema di accesso e avvia-
mento intelligente non funziona cor- rettamente o si verificano altri problemi con la chiave
Portare il veicolo con tutte le relative chiavi
elettroniche in dotazione presso un con- cessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Bloccaggio e sbloccaggio delle
porte

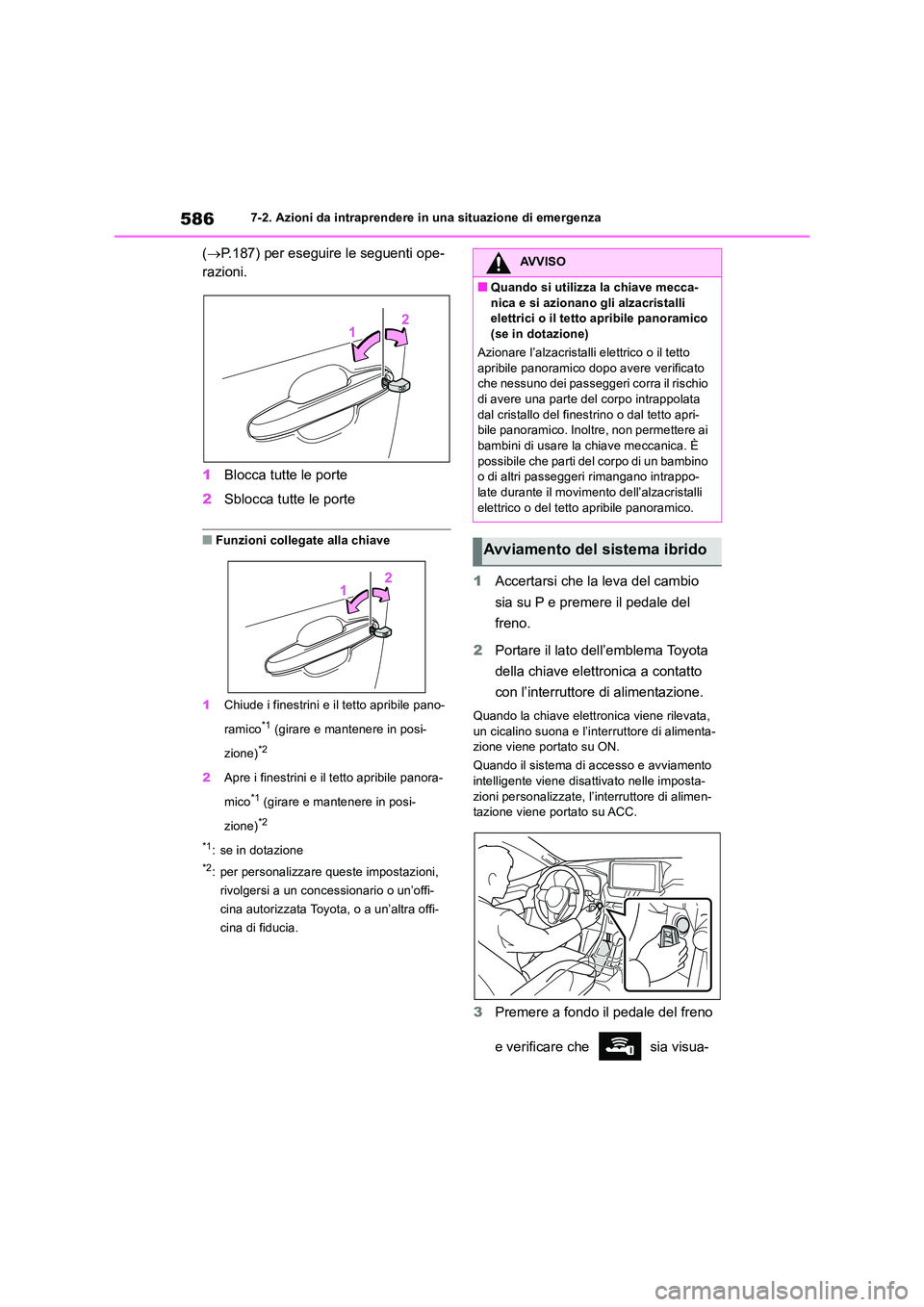

5867-2. Azioni da intraprendere in una situazione di emergenza
(P.187) per eseguire le seguenti ope-
razioni.
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Funzioni collegate alla chiave
1 Chiude i finestrini e il tetto apribile pano-
ramico*1 (girare e mantenere in posi-
zione)*2
2 Apre i finestrini e il tetto apribile panora-
mico*1 (girare e mantenere in posi-
zione)*2
*1: se in dotazione
*2: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
1 Accertarsi che la leva del cambio
sia su P e premere il pedale del
freno.
2 Portare il lato dell’emblema Toyota
della chiave elettronica a contatto
con l’interruttore di alimentazione.
Quando la chiave elettronica viene rilevata, un cicalino suona e l’interruttore di alimenta-zione viene portato su ON.
Quando il sistema di accesso e avviamento
intelligente viene disattivato nelle imposta- zioni personalizzate, l’interruttore di alimen-tazione viene portato su ACC.
3 Premere a fondo il pedale del freno
e verificare che sia visua-
AVVISO
■Quando si utilizza la chiave mecca-
nica e si azionano gli alzacristalli elettrici o il tetto apribile panoramico (se in dotazione)
Azionare l’alzacristalli elettrico o il tetto
apribile panoramico dopo avere verificato che nessuno dei passeggeri corra il rischio di avere una parte del corpo intrappolata
dal cristallo del finestrino o dal tetto apri- bile panoramico. Inoltre, non permettere ai bambini di usare la chiave meccanica. È
possibile che parti del corpo di un bambino o di altri passeggeri rimangano intrappo-late durante il movimento dell’alzacristalli
elettrico o del tetto apribile panoramico.
Avviamento del sistema ibrido

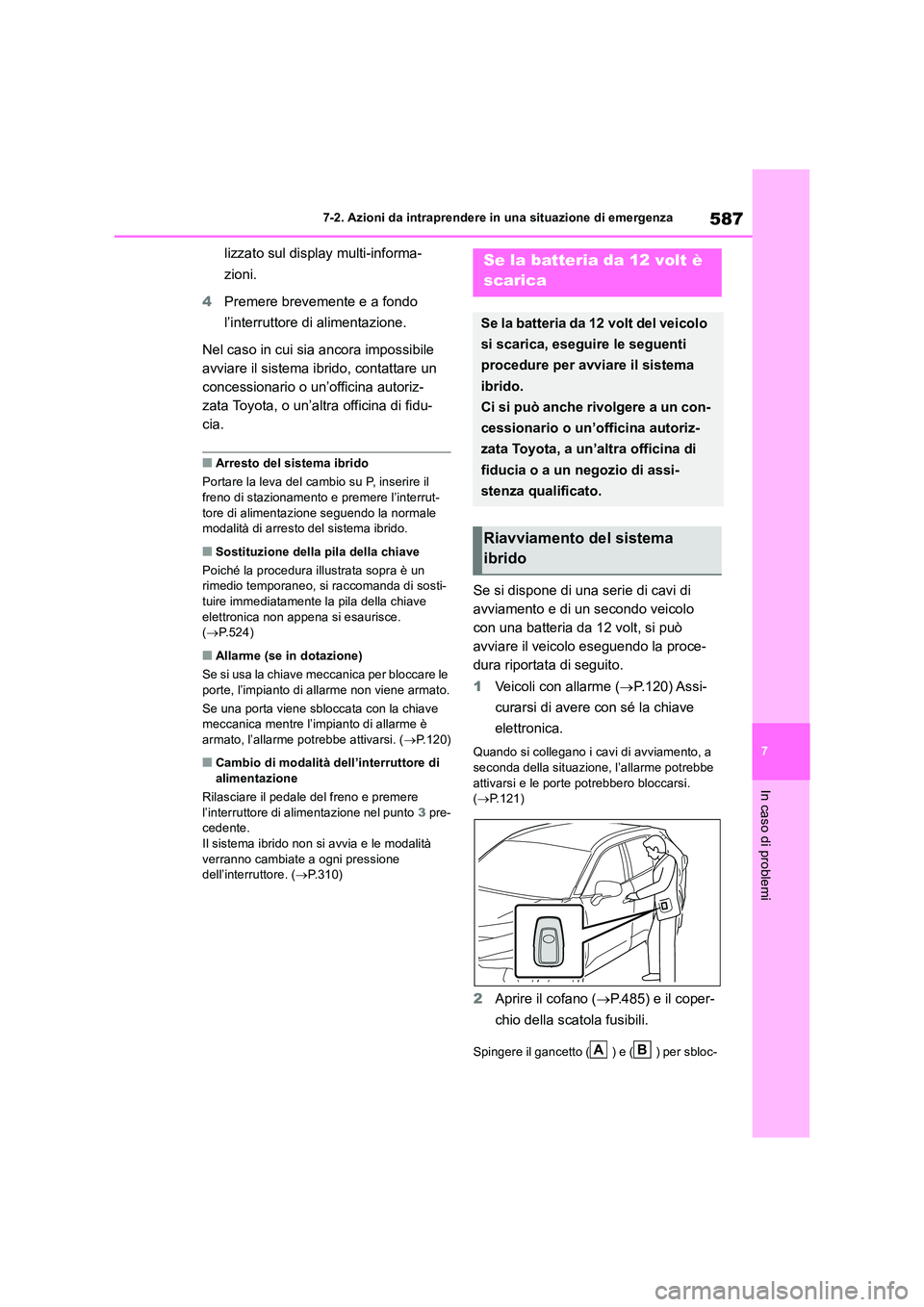

587
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
lizzato sul display multi-informa-
zioni.
4 Premere brevemente e a fondo
l’interruttore di alimentazione.
Nel caso in cui sia ancora impossibile
avviare il sistema ibrido, contattare un
concessionario o un’officina autoriz-
zata Toyota, o un’altra officina di fidu-
cia.
■Arresto del sistema ibrido
Portare la leva del cambio su P, inserire il freno di stazionamento e premere l’interrut-
tore di alimentazione seguendo la normale modalità di arresto del sistema ibrido.
■Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è un rimedio temporaneo, si raccomanda di sosti-
tuire immediatamente la pila della chiave elettronica non appena si esaurisce. ( P.524)
■Allarme (se in dotazione)
Se si usa la chiave meccanica per bloccare le
porte, l’impianto di allarme non viene armato.
Se una porta viene sbloccata con la chiave meccanica mentre l’impianto di allarme è armato, l’allarme potrebbe attivarsi. ( P.120)
■Cambio di modalità dell’interruttore di
alimentazione
Rilasciare il pedale del freno e premere l’interruttore di alimentazione nel punto 3 pre- cedente.
Il sistema ibrido non si avvia e le modalità verranno cambiate a ogni pressione dell’interruttore. ( P.310)
Se si dispone di una serie di cavi di
avviamento e di un secondo veicolo
con una batteria da 12 volt, si può
avviare il veicolo eseguendo la proce-
dura riportata di seguito.
1 Veicoli con allarme (P. 1 2 0 ) A s s i -
curarsi di avere con sé la chiave
elettronica.
Quando si collegano i cavi di avviamento, a seconda della situazione, l’allarme potrebbe
attivarsi e le porte potrebbero bloccarsi. ( P.121)
2Aprire il cofano (P.485) e il coper-
chio della scatola fusibili.
Spingere il gancetto ( ) e ( ) per sbloc-
Se la batteria da 12 volt è
scarica
Se la batteria da 12 volt del veicolo
si scarica, eseguire le seguenti
procedure per avviare il sistema
ibrido.
Ci si può anche rivolgere a un con-
cessionario o un’officina autoriz-
zata Toyota, a un’altra officina di
fiducia o a un negozio di assi-
stenza qualificato.
Riavviamento del sistema
ibrido
AB

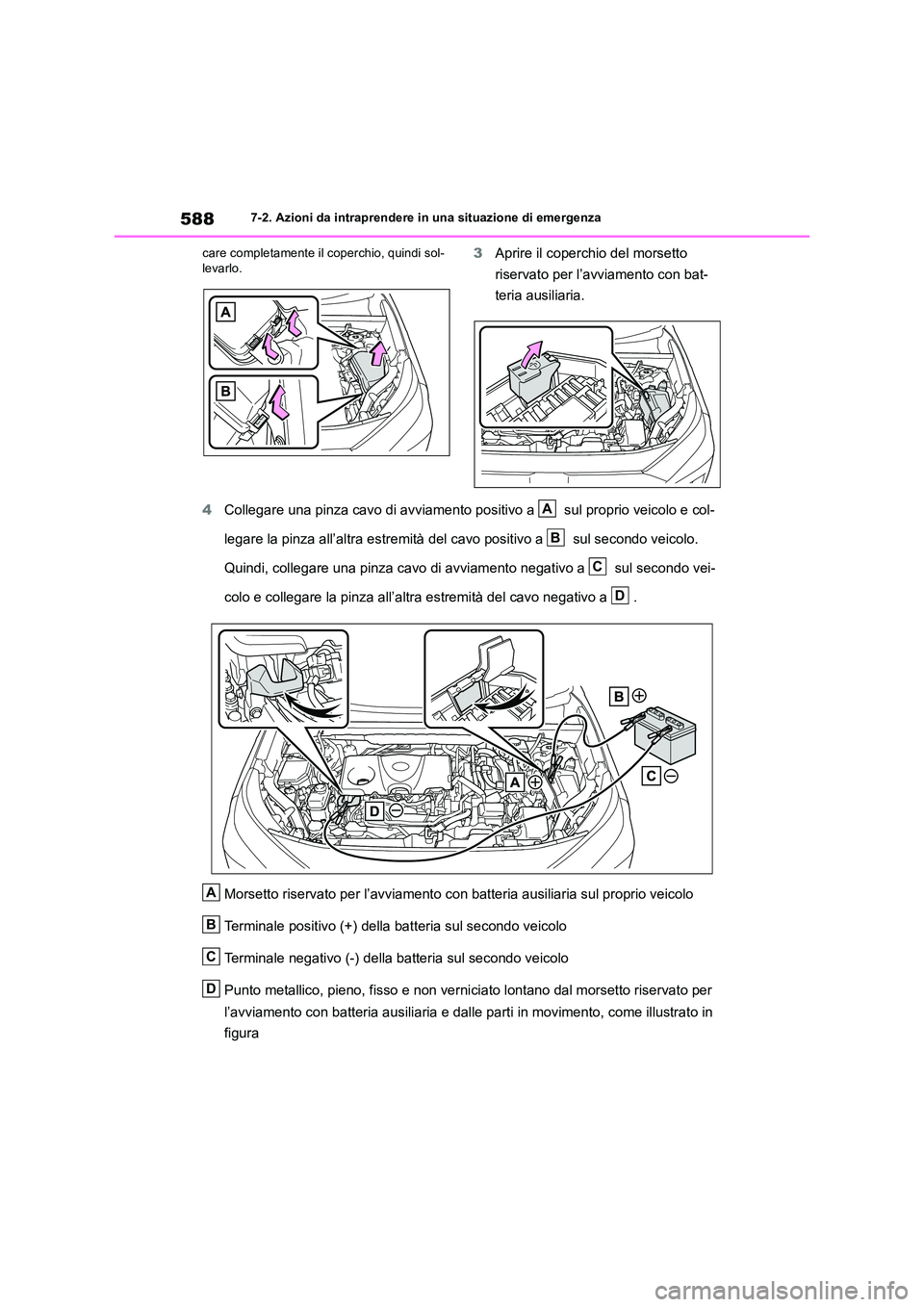

5887-2. Azioni da intraprendere in una situazione di emergenza
care completamente il coperchio, quindi sol- levarlo.3 Aprire il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria.
4 Collegare una pinza cavo di avviamento positivo a sul proprio veicolo e col-
legare la pinza all’altra estremità del cavo positivo a sul secondo veicolo.
Quindi, collegare una pinza cavo di avviamento negativo a sul secondo vei-
colo e collegare la pinza all’altra estremità del cavo negativo a .
Morsetto riservato per l’avviamento con batteria ausiliaria sul proprio veicolo
Terminale positivo (+) della batteria sul secondo veicolo
Terminale negativo (-) della batteria sul secondo veicolo
Punto metallico, pieno, fisso e non verniciato lontano dal morsetto riservato per
l’avviamento con batteria ausiliaria e dalle parti in movimento, come illustrato in
figura
A
B
C
D
A
B
C
D

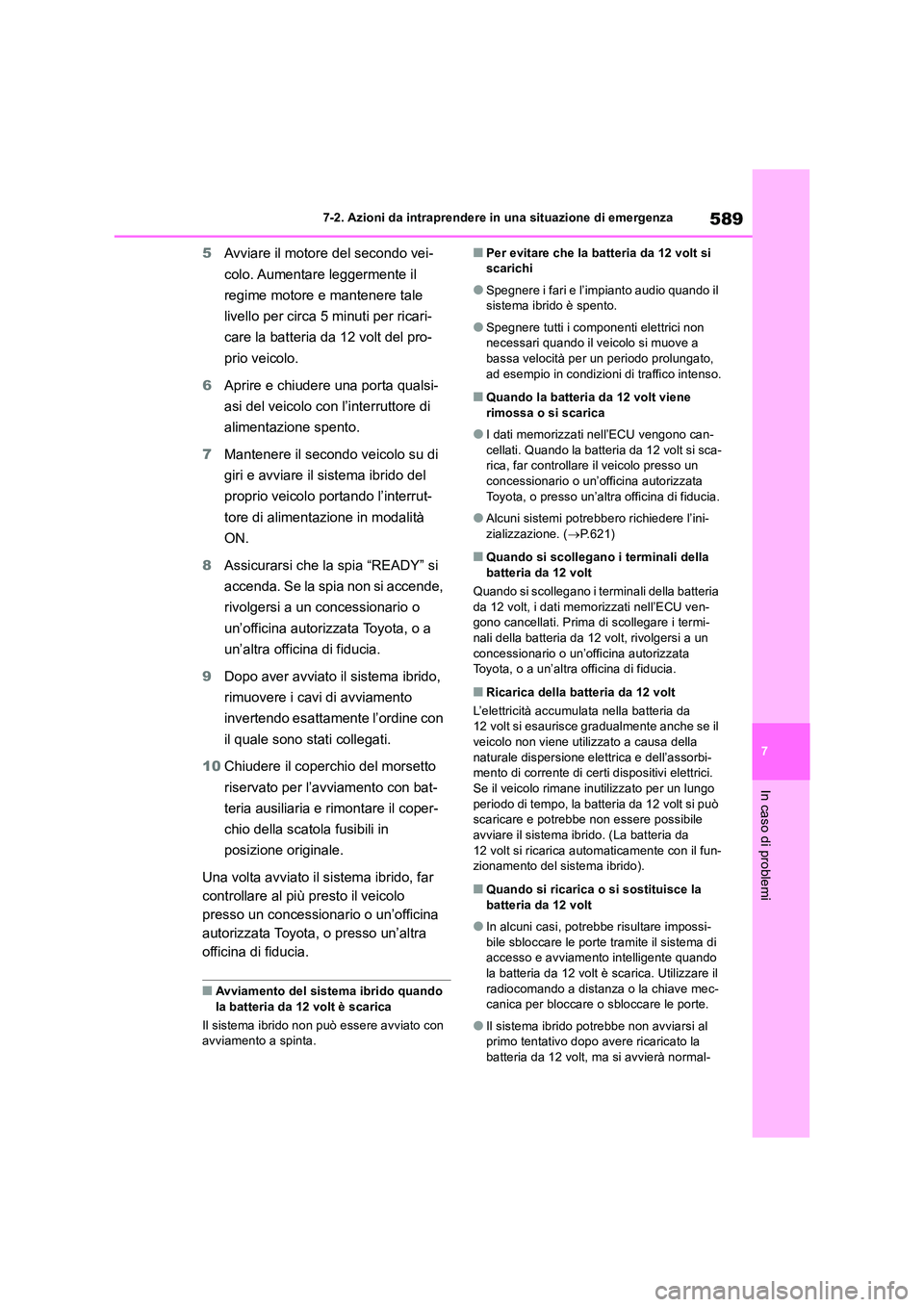

589
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
5 Avviare il motore del secondo vei-
colo. Aumentare leggermente il
regime motore e mantenere tale
livello per circa 5 minuti per ricari-
care la batteria da 12 volt del pro-
prio veicolo.
6 Aprire e chiudere una porta qualsi-
asi del veicolo con l’interruttore di
alimentazione spento.
7 Mantenere il secondo veicolo su di
giri e avviare il sistema ibrido del
proprio veicolo portando l’interrut-
tore di alimentazione in modalità
ON.
8 Assicurarsi che la spia “READY” si
accenda. Se la spia non si accende,
rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
9 Dopo aver avviato il sistema ibrido,
rimuovere i cavi di avviamento
invertendo esattamente l’ordine con
il quale sono stati collegati.
10 Chiudere il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria e rimontare il coper-
chio della scatola fusibili in
posizione originale.
Una volta avviato il sistema ibrido, far
controllare al più presto il veicolo
presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra
officina di fiducia.
■Avviamento del sistema ibrido quando
la batteria da 12 volt è scarica
Il sistema ibrido non può essere avviato con avviamento a spinta.
■Per evitare che la batteria da 12 volt si scarichi
●Spegnere i fari e l’impianto audio quando il sistema ibrido è spento.
●Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a bassa velocità per un periodo prolungato,
ad esempio in condizioni di traffico intenso.
■Quando la batteria da 12 volt viene rimossa o si scarica
●I dati memorizzati nell’ECU vengono can-cellati. Quando la batteria da 12 volt si sca-rica, far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Alcuni sistemi potrebbero richiedere l’ini-zializzazione. ( P.621)
■Quando si scollegano i terminali della batteria da 12 volt
Quando si scollegano i terminali della batteria
da 12 volt, i dati memorizzati nell’ECU ven- gono cancellati. Prima di scollegare i termi-nali della batteria da 12 volt, rivolgersi a un
concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Ricarica della batteria da 12 volt
L’elettricità accumulata nella batteria da 12 volt si esaurisce gradualmente anche se il
veicolo non viene utilizzato a causa della naturale dispersione elettrica e dell’assorbi-mento di corrente di certi dispositivi elettrici.
Se il veicolo rimane inutilizzato per un lungo periodo di tempo, la batteria da 12 volt si può scaricare e potrebbe non essere possibile
avviare il sistema ibrido. (La batteria da 12 volt si ricarica automaticamente con il fun-zionamento del sistema ibrido).
■Quando si ricarica o si sostituisce la
batteria da 12 volt
●In alcuni casi, potrebbe risultare impossi-
bile sbloccare le porte tramite il sistema di accesso e avviamento intelligente quando la batteria da 12 volt è scarica. Utilizzare il
radiocomando a distanza o la chiave mec- canica per bloccare o sbloccare le porte.
●Il sistema ibrido potrebbe non avviarsi al primo tentativo dopo avere ricaricato la batteria da 12 volt, ma si avvierà normal-

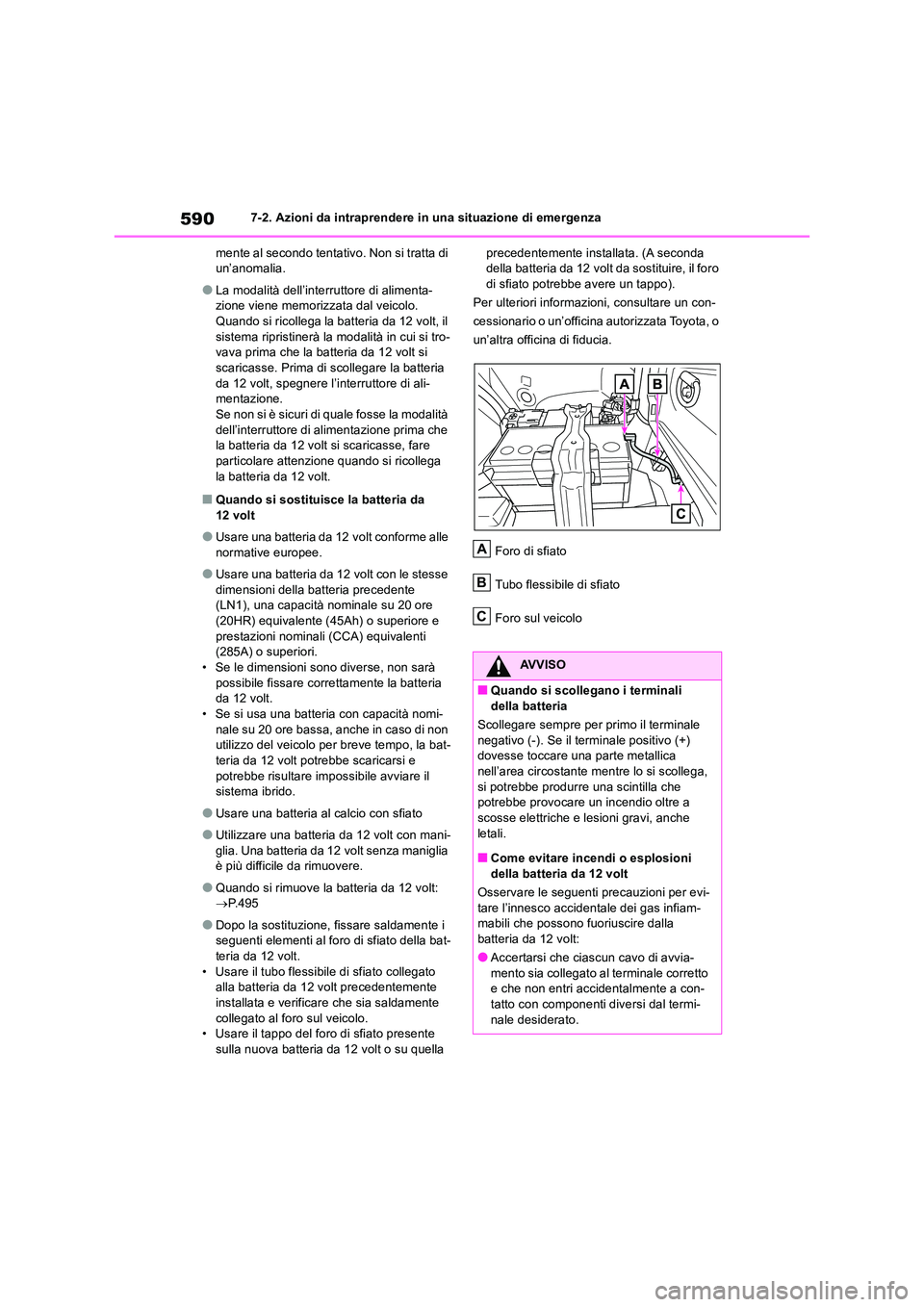

5907-2. Azioni da intraprendere in una situazione di emergenza
mente al secondo tentativo. Non si tratta di un’anomalia.
●La modalità dell’interruttore di alimenta-zione viene memorizzata dal veicolo. Quando si ricollega la batteria da 12 volt, il
sistema ripristinerà la modalità in cui si tro- vava prima che la batteria da 12 volt si scaricasse. Prima di scollegare la batteria
da 12 volt, spegnere l’interruttore di ali- mentazione.Se non si è sicuri di quale fosse la modalità
dell’interruttore di alimentazione prima che la batteria da 12 volt si scaricasse, fare particolare attenzione quando si ricollega
la batteria da 12 volt.
■Quando si sostituisce la batteria da 12 volt
●Usare una batteria da 12 volt conforme alle normative europee.
●Usare una batteria da 12 volt con le stesse dimensioni della batteria precedente (LN1), una capacità nominale su 20 ore
(20HR) equivalente (45Ah) o superiore e prestazioni nominali (CCA) equivalenti (285A) o superiori.
• Se le dimensioni sono diverse, non sarà possibile fissare correttamente la batteria da 12 volt.
• Se si usa una batteria con capacità nomi- nale su 20 ore bassa, anche in caso di non utilizzo del veicolo per breve tempo, la bat-
teria da 12 volt potrebbe scaricarsi e potrebbe risultare impossibile avviare il sistema ibrido.
●Usare una batteria al calcio con sfiato
●Utilizzare una batteria da 12 volt con mani-glia. Una batteria da 12 volt senza maniglia è più difficile da rimuovere.
●Quando si rimuove la batteria da 12 volt:  P.495
●Dopo la sostituzione, fissare saldamente i seguenti elementi al foro di sfiato della bat-
teria da 12 volt. • Usare il tubo flessibile di sfiato collegato alla batteria da 12 volt precedentemente
installata e verificare che sia saldamente collegato al foro sul veicolo.• Usare il tappo del foro di sfiato presente
sulla nuova batteria da 12 volt o su quella
precedentemente installata. (A seconda della batteria da 12 volt da sostituire, il foro di sfiato potrebbe avere un tappo).
Per ulteriori informazioni, consultare un con-
cessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Foro di sfiato
Tubo flessibile di sfiato
Foro sul veicolo
AVVISO
■Quando si scollegano i terminali della batteria
Scollegare sempre per primo il terminale
negativo (-). Se il terminale positivo (+) dovesse toccare una parte metallica nell’area circostante mentre lo si scollega,
si potrebbe produrre una scintilla che potrebbe provocare un incendio oltre a scosse elettriche e lesioni gravi, anche
letali.
■Come evitare incendi o esplosioni della batteria da 12 volt
Osservare le seguenti precauzioni per evi-
tare l’innesco accidentale dei gas infiam- mabili che possono fuoriuscire dalla batteria da 12 volt:
●Accertarsi che ciascun cavo di avvia-
mento sia collegato al terminale corretto e che non entri accidentalmente a con-tatto con componenti diversi dal termi-
nale desiderato.
A
B
C

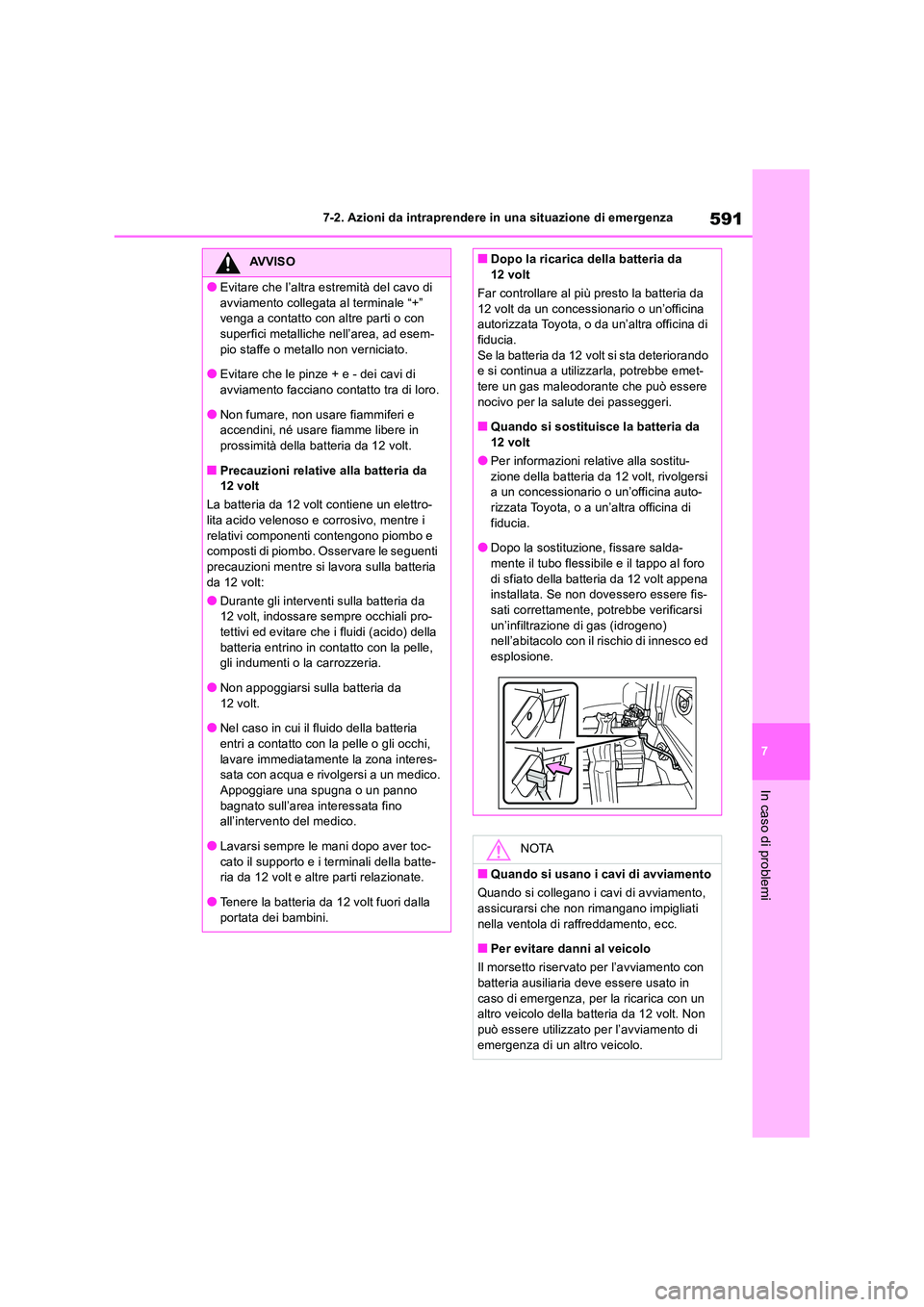

591
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
AVVISO
●Evitare che l’altra estremità del cavo di
avviamento collegata al terminale “+” venga a contatto con altre parti o con superfici metalliche nell’area, ad esem-
pio staffe o metallo non verniciato.
●Evitare che le pinze + e - dei cavi di avviamento facciano contatto tra di loro.
●Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in prossimità della batteria da 12 volt.
■Precauzioni relative alla batteria da 12 volt
La batteria da 12 volt contiene un elettro- lita acido velenoso e corrosivo, mentre i
relativi componenti contengono piombo e composti di piombo. Osservare le seguenti precauzioni mentre si lavora sulla batteria
da 12 volt:
●Durante gli interventi sulla batteria da 12 volt, indossare sempre occhiali pro-tettivi ed evitare che i fluidi (acido) della
batteria entrino in contatto con la pelle, gli indumenti o la carrozzeria.
●Non appoggiarsi sulla batteria da
12 volt.
●Nel caso in cui il fluido della batteria
entri a contatto con la pelle o gli occhi, lavare immediatamente la zona interes-sata con acqua e rivolgersi a un medico.
Appoggiare una spugna o un panno bagnato sull’area interessata fino all’intervento del medico.
●Lavarsi sempre le mani dopo aver toc-cato il supporto e i terminali della batte-ria da 12 volt e altre parti relazionate.
●Tenere la batteria da 12 volt fuori dalla portata dei bambini.
■Dopo la ricarica della batteria da 12 volt
Far controllare al più presto la batteria da
12 volt da un concessionario o un’officina autorizzata Toyota, o da un’altra officina di fiducia.
Se la batteria da 12 volt si sta deteriorando e si continua a utilizzarla, potrebbe emet-tere un gas maleodorante che può essere
nocivo per la salute dei passeggeri.
■Quando si sostituisce la batteria da 12 volt
●Per informazioni relative alla sostitu-
zione della batteria da 12 volt, rivolgersi a un concessionario o un’officina auto-rizzata Toyota, o a un’altra officina di
fiducia.
●Dopo la sostituzione, fissare salda- mente il tubo flessibile e il tappo al foro
di sfiato della batteria da 12 volt appena installata. Se non dovessero essere fis-sati correttamente, potrebbe verificarsi
un’infiltrazione di gas (idrogeno) nell’abitacolo con il rischio di innesco ed esplosione.
NOTA
■Quando si usano i cavi di avviamento
Quando si collegano i cavi di avviamento, assicurarsi che non rimangano impigliati
nella ventola di raffreddamento, ecc.
■Per evitare danni al veicolo
Il morsetto riservato per l’avviamento con batteria ausiliaria deve essere usato in
caso di emergenza, per la ricarica con un altro veicolo della batteria da 12 volt. Non può essere utilizzato per l’avviamento di
emergenza di un altro veicolo.

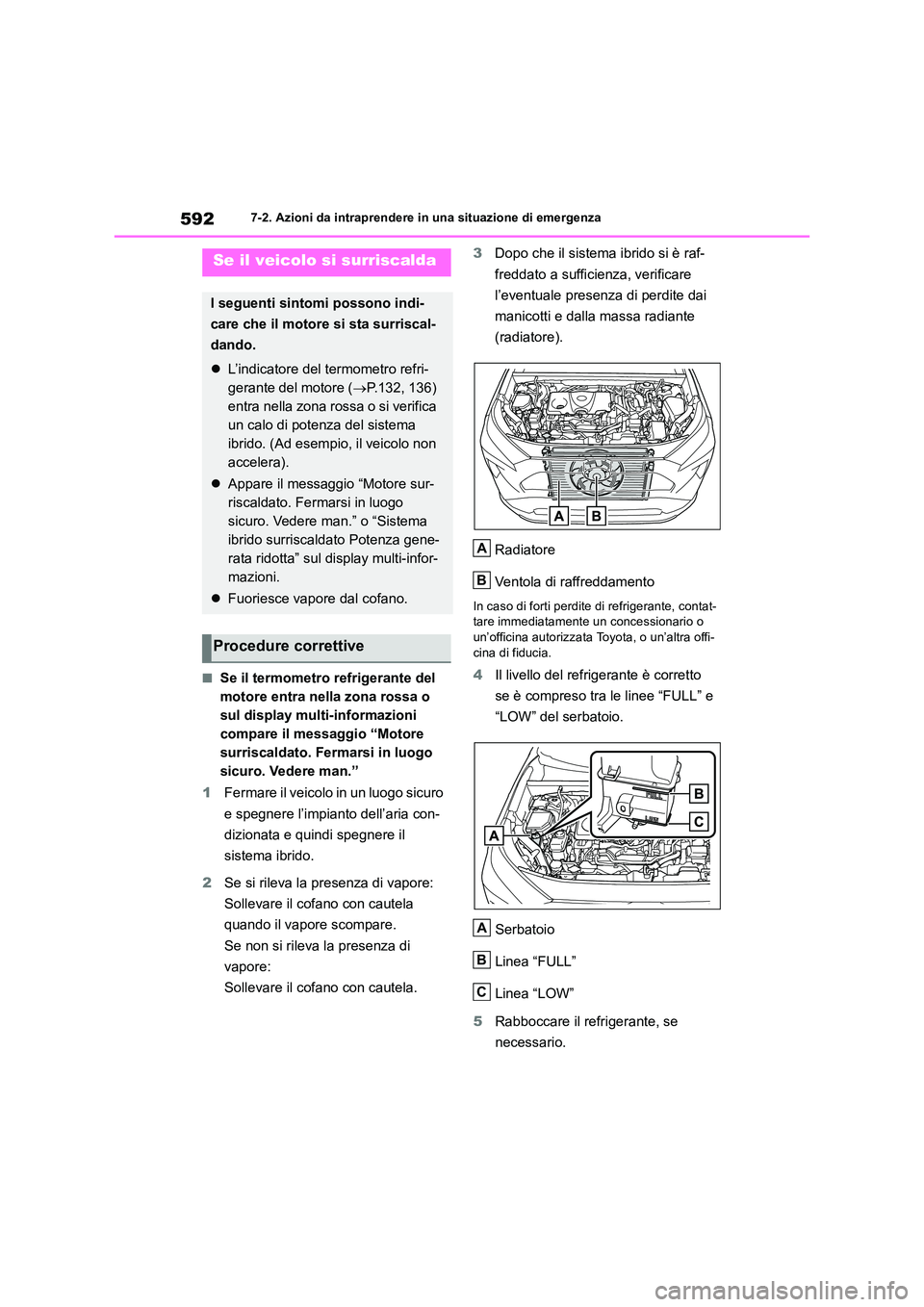

5927-2. Azioni da intraprendere in una situazione di emergenza
■Se il termometro refrigerante del
motore entra nella zona rossa o
sul display multi-informazioni
compare il messaggio “Motore
surriscaldato. Fermarsi in luogo
sicuro. Vedere man.”
1 Fermare il veicolo in un luogo sicuro
e spegnere l’impianto dell’aria con-
dizionata e quindi spegnere il
sistema ibrido.
2 Se si rileva la presenza di vapore:
Sollevare il cofano con cautela
quando il vapore scompare.
Se non si rileva la presenza di
vapore:
Sollevare il cofano con cautela.
3 Dopo che il sistema ibrido si è raf-
freddato a sufficienza, verificare
l’eventuale presenza di perdite dai
manicotti e dalla massa radiante
(radiatore).
Radiatore
Ventola di raffreddamento
In caso di forti perdite di refrigerante, contat- tare immediatamente un concessionario o
un’officina autorizzata Toyota, o un’altra offi- cina di fiducia.
4 Il livello del refrigerante è corretto
se è compreso tra le linee “FULL” e
“LOW” del serbatoio.
Serbatoio
Linea “FULL”
Linea “LOW”
5 Rabboccare il refrigerante, se
necessario.
Se il veicolo si surriscalda
I seguenti sintomi possono indi-
care che il motore si sta surriscal-
dando.
 L’indicatore del termometro refri-
gerante del motore ( P.132, 136)
entra nella zona rossa o si verifica
un calo di potenza del sistema
ibrido. (Ad esempio, il veicolo non
accelera).
 Appare il messaggio “Motore sur-
riscaldato. Fermarsi in luogo
sicuro. Vedere man.” o “Sistema
ibrido surriscaldato Potenza gene-
rata ridotta” sul display multi-infor-
mazioni.
 Fuoriesce vapore dal cofano.
Procedure correttive
A
B
A
B
C
