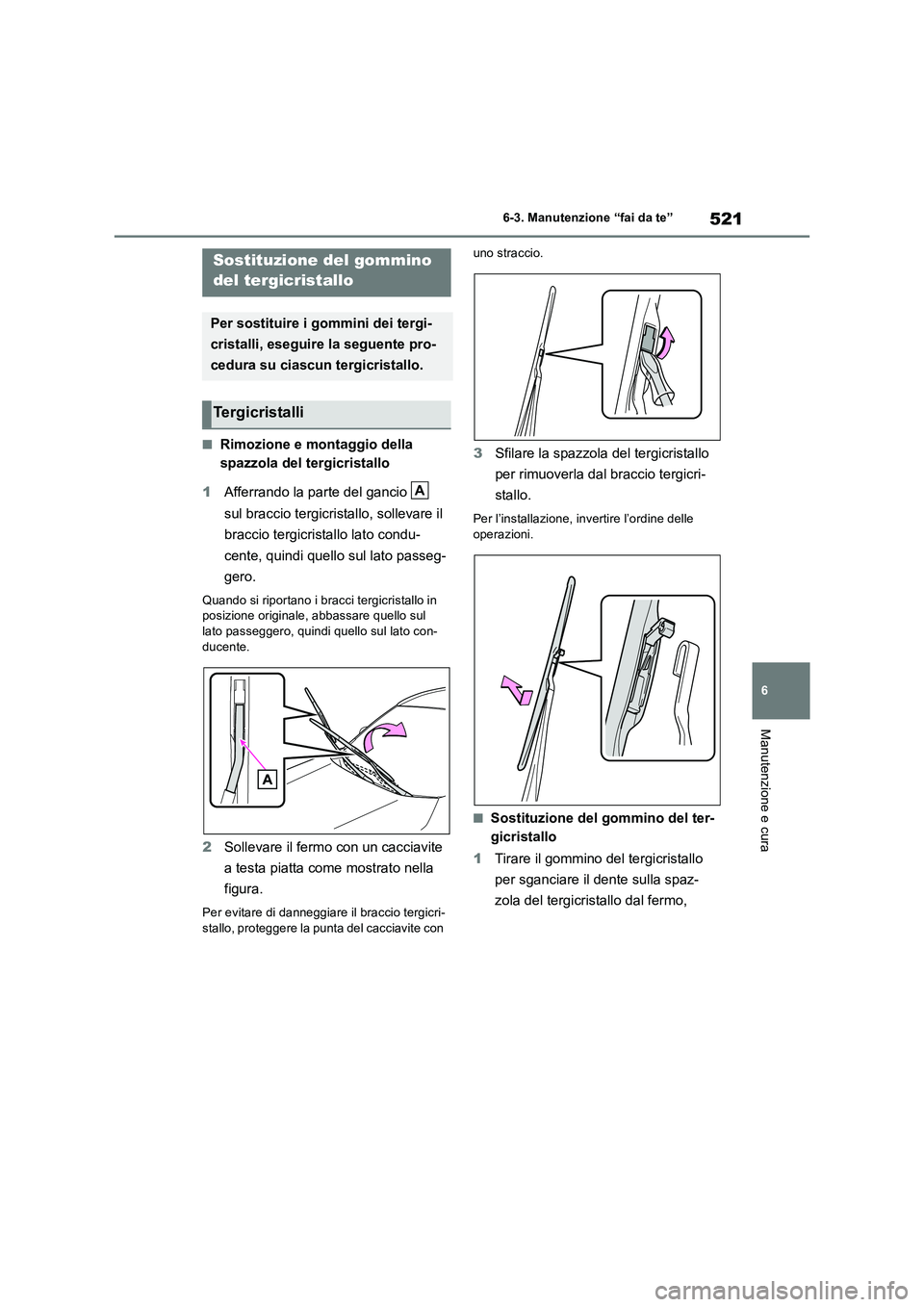

521
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
■Rimozione e montaggio della
spazzola del tergicristallo
1Afferrando la parte del gancio
sul braccio tergicristallo, sollevare il
braccio tergicristallo lato condu-
cente, quindi quello sul lato passeg-
gero.
Quando si riportano i bracci tergicristallo in
posizione originale, abbassare quello sul
lato passeggero, quindi quello sul lato con-
ducente.
2Sollevare il fermo con un cacciavite
a testa piatta come mostrato nella
figura.
Per evitare di danneggiare il braccio tergicri-
stallo, proteggere la punta del cacciavite con uno straccio.
3Sfilare la spazzola del tergicristallo
per rimuoverla dal braccio tergicri-
stallo.
Per l’installazione, invertire l’ordine delle
operazioni.
■Sostituzione del gommino del ter-
gicristallo
1Tirare il gommino del tergicristallo
per sganciare il dente sulla spaz-
zola del tergicristallo dal fermo,
Sostituzione del gommino
del tergicristallo
Per sostituire i gommini dei tergi-
cristalli, eseguire la seguente pro-
cedura su ciascun tergicristallo.
Tergicristalli
A

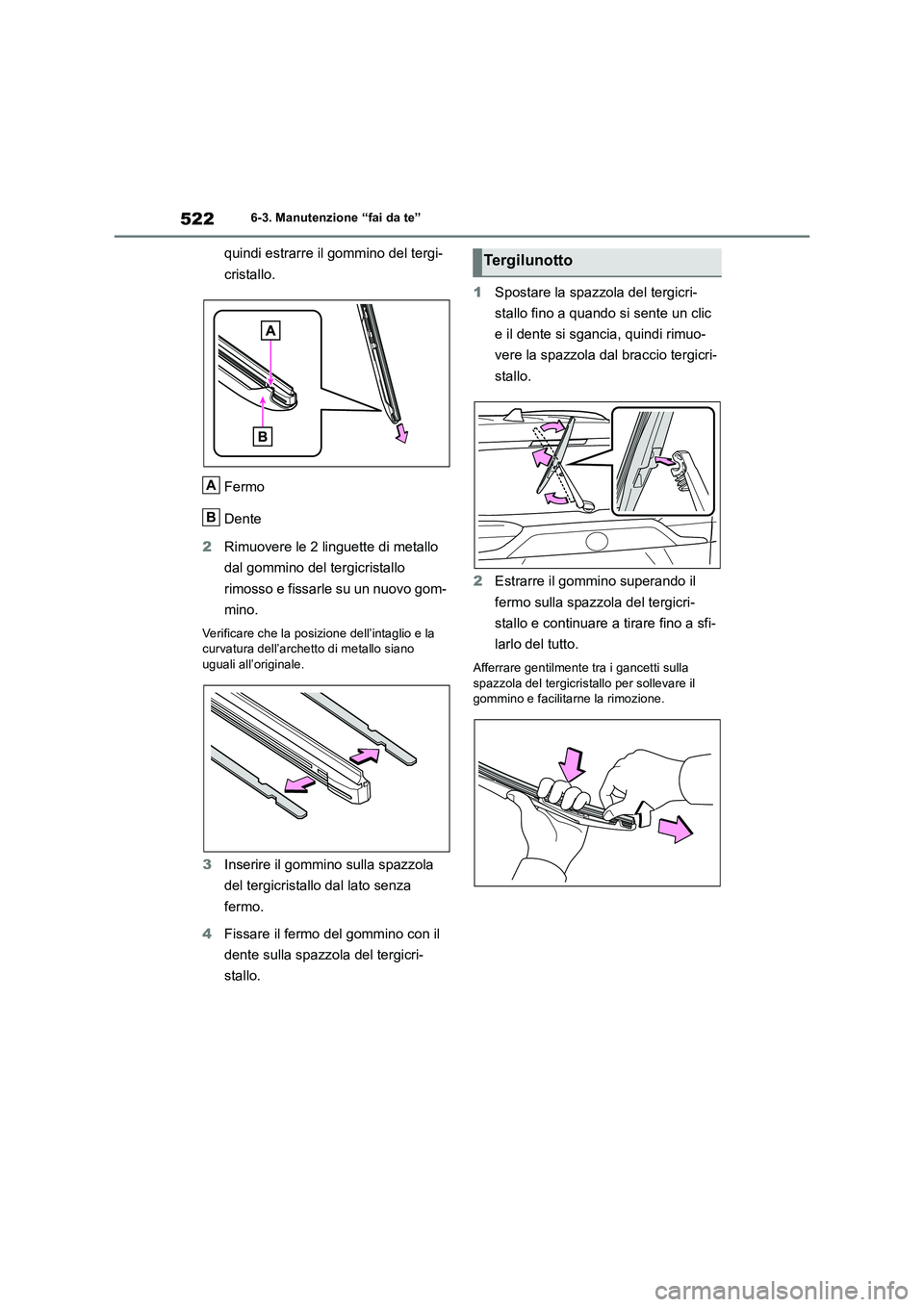

5226-3. Manutenzione “fai da te”
quindi estrarre il gommino del tergi-
cristallo.
Fermo
Dente
2 Rimuovere le 2 linguette di metallo
dal gommino del tergicristallo
rimosso e fissarle su un nuovo gom-
mino.
Verificare che la posizione dell’intaglio e la curvatura dell’archetto di metallo siano
uguali all’originale.
3 Inserire il gommino sulla spazzola
del tergicristallo dal lato senza
fermo.
4 Fissare il fermo del gommino con il
dente sulla spazzola del tergicri-
stallo.
1 Spostare la spazzola del tergicri-
stallo fino a quando si sente un clic
e il dente si sgancia, quindi rimuo-
vere la spazzola dal braccio tergicri-
stallo.
2 Estrarre il gommino superando il
fermo sulla spazzola del tergicri-
stallo e continuare a tirare fino a sfi-
larlo del tutto.
Afferrare gentilmente tra i gancetti sulla spazzola del tergicristallo per sollevare il gommino e facilitarne la rimozione.
A
B
Tergilunotto

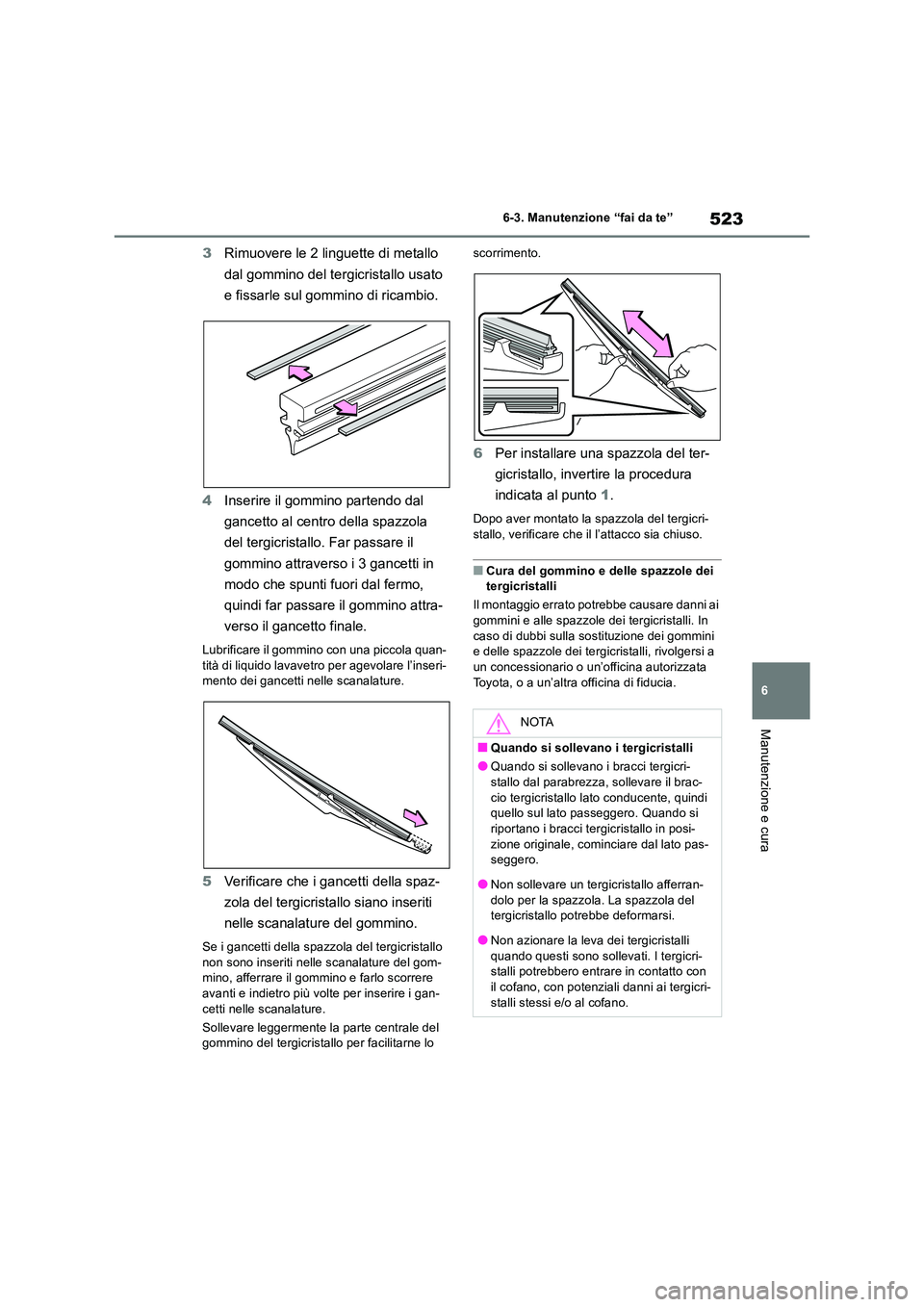

523
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
3 Rimuovere le 2 linguette di metallo
dal gommino del tergicristallo usato
e fissarle sul gommino di ricambio.
4 Inserire il gommino partendo dal
gancetto al centro della spazzola
del tergicristallo. Far passare il
gommino attraverso i 3 gancetti in
modo che spunti fuori dal fermo,
quindi far passare il gommino attra-
verso il gancetto finale.
Lubrificare il gommino con una piccola quan- tità di liquido lavavetro per agevolare l’inseri-mento dei gancetti nelle scanalature.
5 Verificare che i gancetti della spaz-
zola del tergicristallo siano inseriti
nelle scanalature del gommino.
Se i gancetti della spazzola del tergicristallo
non sono inseriti nelle scanalature del gom- mino, afferrare il gommino e farlo scorrere avanti e indietro più volte per inserire i gan-
cetti nelle scanalature.
Sollevare leggermente la parte centrale del gommino del tergicristallo per facilitarne lo
scorrimento.
6 Per installare una spazzola del ter-
gicristallo, invertire la procedura
indicata al punto 1.
Dopo aver montato la spazzola del tergicri-
stallo, verificare che il l’attacco sia chiuso.
■Cura del gommino e delle spazzole dei tergicristalli
Il montaggio errato potrebbe causare danni ai gommini e alle spazzole dei tergicristalli. In
caso di dubbi sulla sostituzione dei gommini e delle spazzole dei tergicristalli, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
NOTA
■Quando si sollevano i tergicristalli
●Quando si sollevano i bracci tergicri-
stallo dal parabrezza, sollevare il brac- cio tergicristallo lato conducente, quindi quello sul lato passeggero. Quando si
riportano i bracci tergicristallo in posi- zione originale, cominciare dal lato pas-seggero.
●Non sollevare un tergicristallo afferran-dolo per la spazzola. La spazzola del tergicristallo potrebbe deformarsi.
●Non azionare la leva dei tergicristalli quando questi sono sollevati. I tergicri-stalli potrebbero entrare in contatto con
il cofano, con potenziali danni ai tergicri- stalli stessi e/o al cofano.

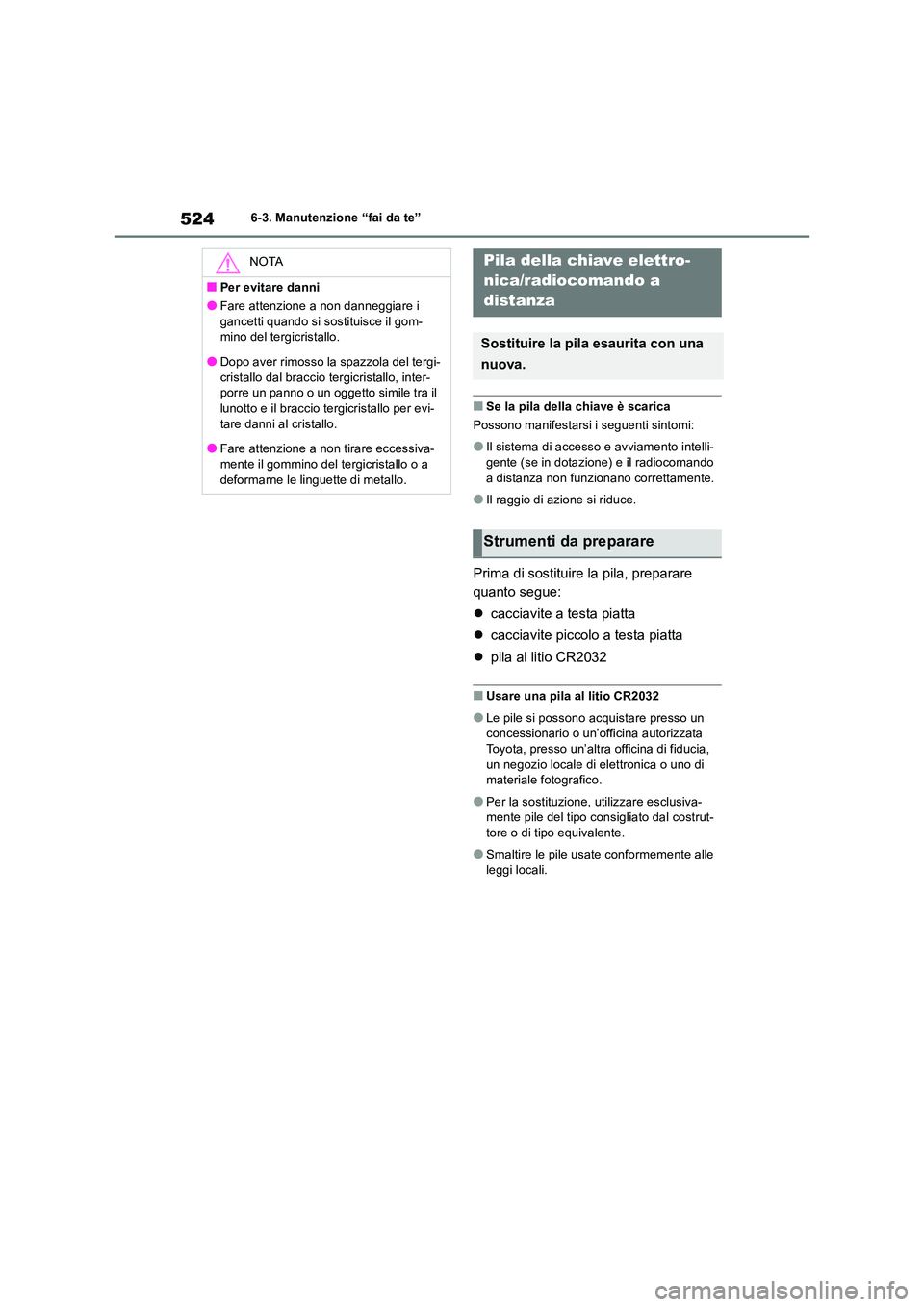

5246-3. Manutenzione “fai da te”
■Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelli-
gente (se in dotazione) e il radiocomando a distanza non funzionano correttamente.
●Il raggio di azione si riduce.
Prima di sostituire la pila, preparare
quanto segue:
 cacciavite a testa piatta
 cacciavite piccolo a testa piatta
 pila al litio CR2032
■Usare una pila al litio CR2032
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata Toyota, presso un’altra officina di fiducia,
un negozio locale di elettronica o uno di materiale fotografico.
●Per la sostituzione, utilizzare esclusiva-mente pile del tipo consigliato dal costrut-tore o di tipo equivalente.
●Smaltire le pile usate conformemente alle leggi locali.
NOTA
■Per evitare danni
●Fare attenzione a non danneggiare i
gancetti quando si sostituisce il gom- mino del tergicristallo.
●Dopo aver rimosso la spazzola del tergi-
cristallo dal braccio tergicristallo, inter- porre un panno o un oggetto simile tra il lunotto e il braccio tergicristallo per evi-
tare danni al cristallo.
●Fare attenzione a non tirare eccessiva- mente il gommino del tergicristallo o a
deformarne le linguette di metallo.
Pila della chiave elettro-
nica/radiocomando a
distanza
Sostituire la pila esaurita con una
nuova.
Strumenti da preparare

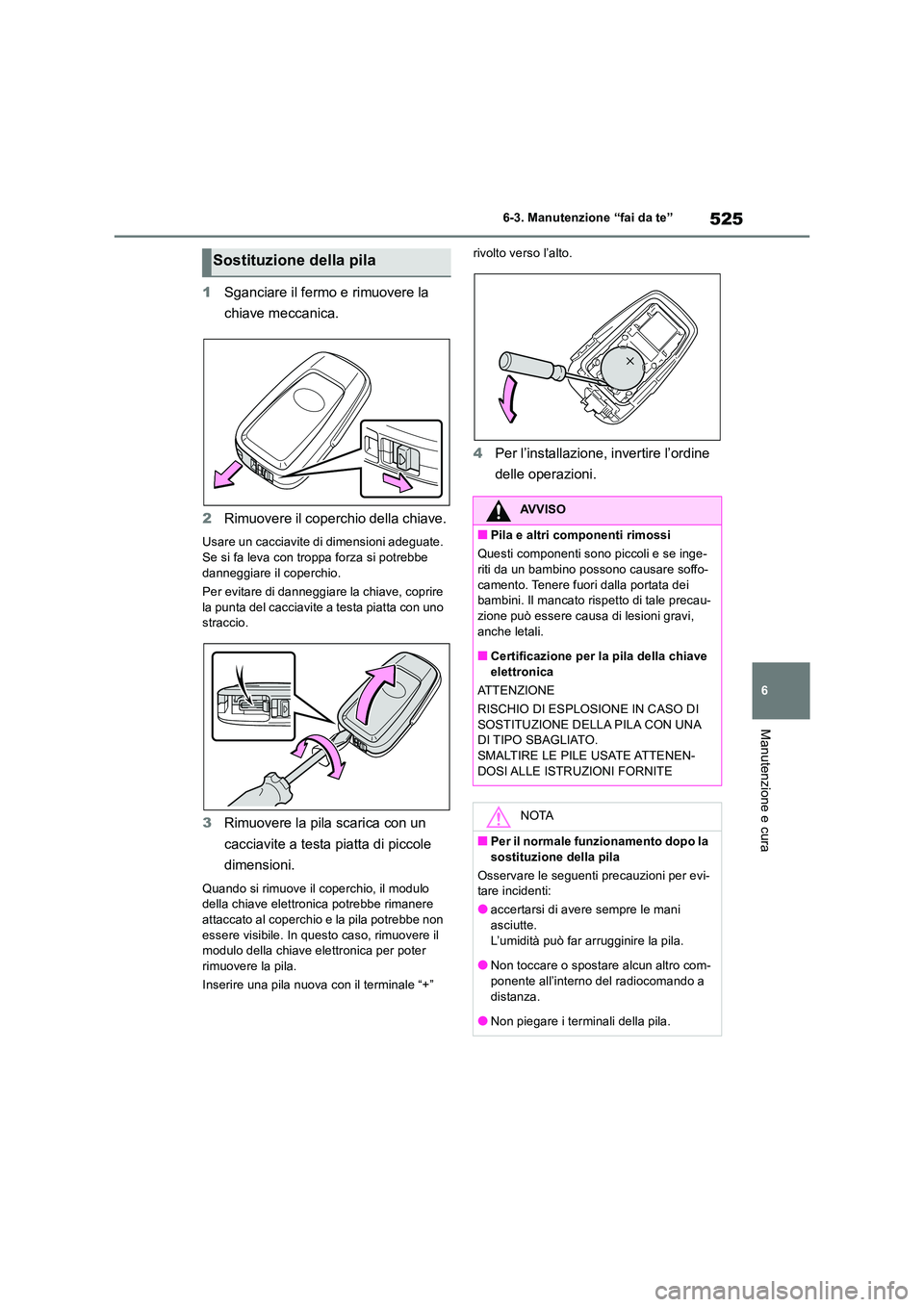

525
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
1 Sganciare il fermo e rimuovere la
chiave meccanica.
2 Rimuovere il coperchio della chiave.
Usare un cacciavite di dimensioni adeguate.
Se si fa leva con troppa forza si potrebbe danneggiare il coperchio.
Per evitare di danneggiare la chiave, coprire
la punta del cacciavite a testa piatta con uno straccio.
3 Rimuovere la pila scarica con un
cacciavite a testa piatta di piccole
dimensioni.
Quando si rimuove il coperchio, il modulo della chiave elettronica potrebbe rimanere attaccato al coperchio e la pila potrebbe non
essere visibile. In questo caso, rimuovere il modulo della chiave elettronica per poter rimuovere la pila.
Inserire una pila nuova con il terminale “+”
rivolto verso l’alto.
4 Per l’installazione, invertire l’ordine
delle operazioni.
Sostituzione della pila
AVVISO
■Pila e altri componenti rimossi
Questi componenti sono piccoli e se inge-
riti da un bambino possono causare soffo- camento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■Certificazione per la pila della chiave
elettronica
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENEN- DOSI ALLE ISTRUZIONI FORNITE
NOTA
■Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evi- tare incidenti:
●accertarsi di avere sempre le mani
asciutte. L’umidità può far arrugginire la pila.
●Non toccare o spostare alcun altro com-
ponente all’interno del radiocomando a distanza.
●Non piegare i terminali della pila.

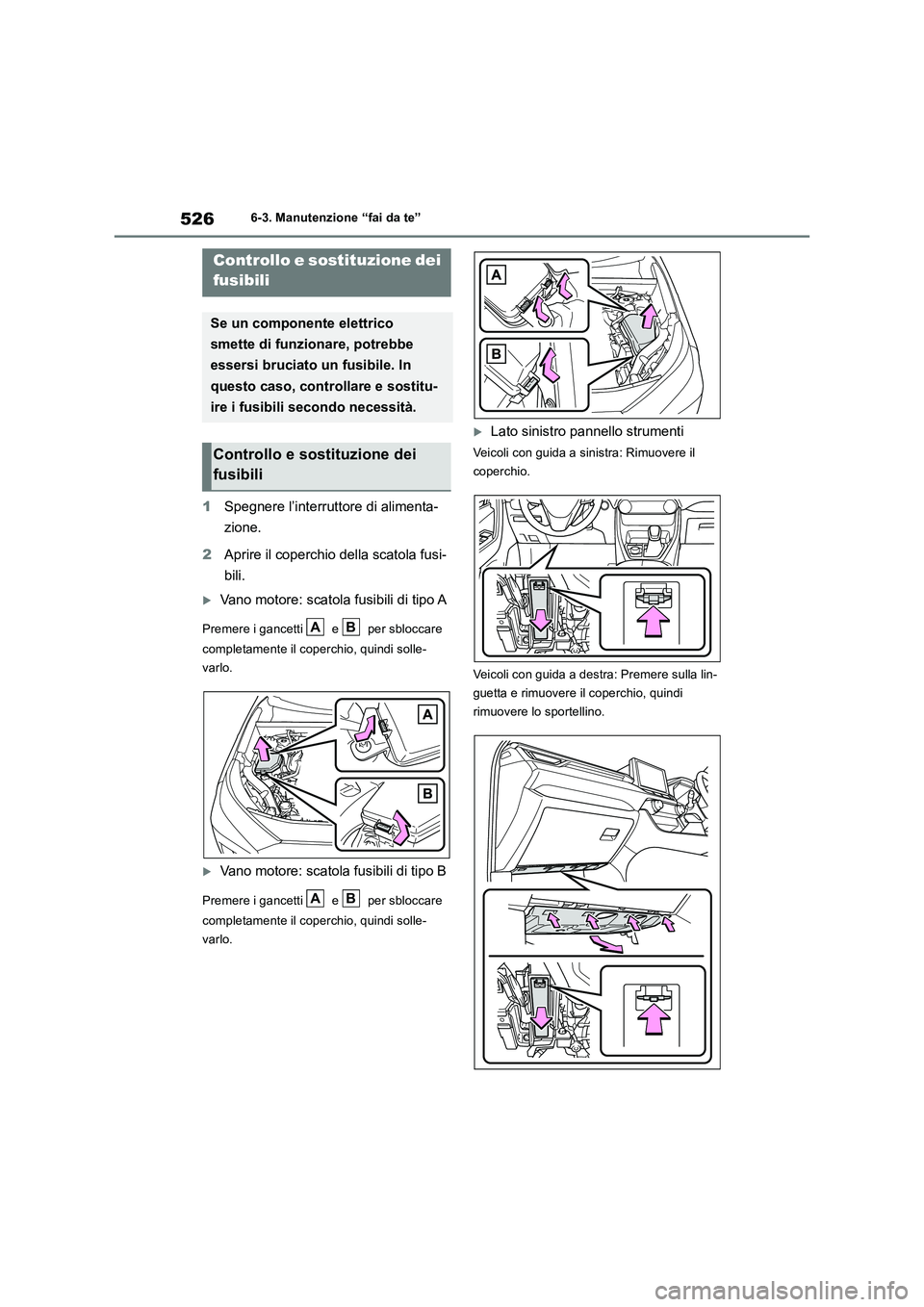

5266-3. Manutenzione “fai da te”
1Spegnere l’interruttore di alimenta-
zione.
2Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili di tipo A
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
Vano motore: scatola fusibili di tipo B
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
Lato sinistro pannello strumenti
Veicoli con guida a sinistra: Rimuovere il
coperchio.
Veicoli con guida a destra: Premere sulla lin-
guetta e rimuovere il coperchio, quindi
rimuovere lo sportellino.
Controllo e sostituzione dei
fusibili
Se un componente elettrico
smette di funzionare, potrebbe
essersi bruciato un fusibile. In
questo caso, controllare e sostitu-
ire i fusibili secondo necessità.
Controllo e sostituzione dei
fusibili
AB
AB

527
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
Lato destro vano bagagli
Aprire il pannello di copertura. (P.462)
Sganciare i 12 ganci e tirare il pannello di
copertura laterale per rimuoverlo.
Rimuovere il coperchio
3Rimuovere il fusibile.
Solo i fusibili di tipo A possono essere
rimossi usando l’estrattore.
4Controllare se il fusibile è bruciato.
Sostituire il fusibile bruciato con un nuovo
fusibile di amperaggio appropriato. L’ampe-
raggio è indicato sul coperchio della scatola
fusibili.
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
A
B
A
B
A
B

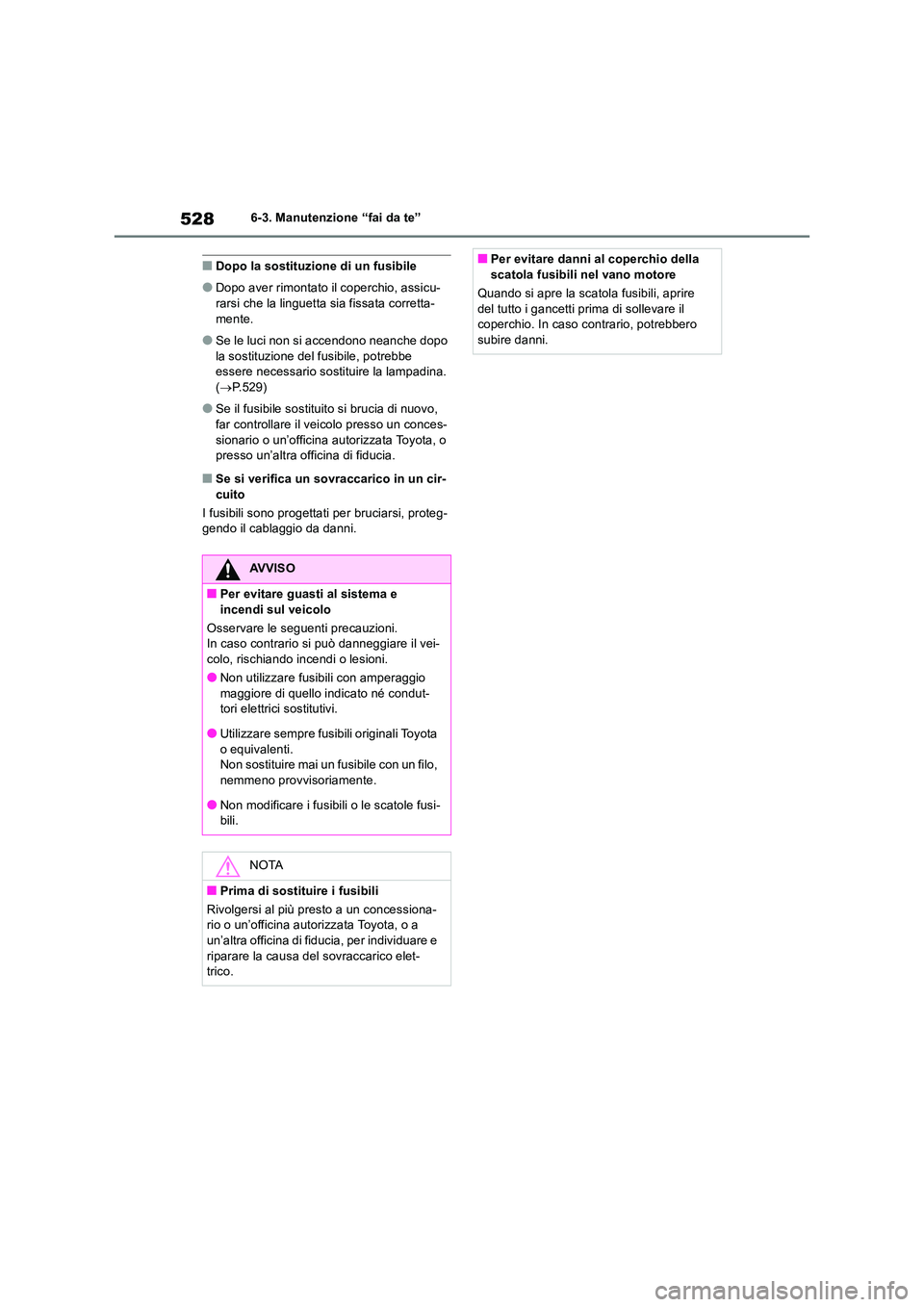

5286-3. Manutenzione “fai da te”
■Dopo la sostituzione di un fusibile
●Dopo aver rimontato il coperchio, assicu-
rarsi che la linguetta sia fissata corretta- mente.
●Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe essere necessario sostituire la lampadina.
( P.529)
●Se il fusibile sostituito si brucia di nuovo,
far controllare il veicolo presso un conces- sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Se si verifica un sovraccarico in un cir-
cuito
I fusibili sono progettati per bruciarsi, proteg- gendo il cablaggio da danni.
AVVISO
■Per evitare guasti al sistema e
incendi sul veicolo
Osservare le seguenti precauzioni. In caso contrario si può danneggiare il vei-colo, rischiando incendi o lesioni.
●Non utilizzare fusibili con amperaggio
maggiore di quello indicato né condut- tori elettrici sostitutivi.
●Utilizzare sempre fusibili originali Toyota
o equivalenti. Non sostituire mai un fusibile con un filo, nemmeno provvisoriamente.
●Non modificare i fusibili o le scatole fusi-bili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessiona- rio o un’officina autorizzata Toyota, o a un’altra officina di fiducia, per individuare e
riparare la causa del sovraccarico elet- trico.
■Per evitare danni al coperchio della scatola fusibili nel vano motore
Quando si apre la scatola fusibili, aprire
del tutto i gancetti prima di sollevare il coperchio. In caso contrario, potrebbero subire danni.
