2019 TOYOTA RAV4 Manuale duso (in Italian)

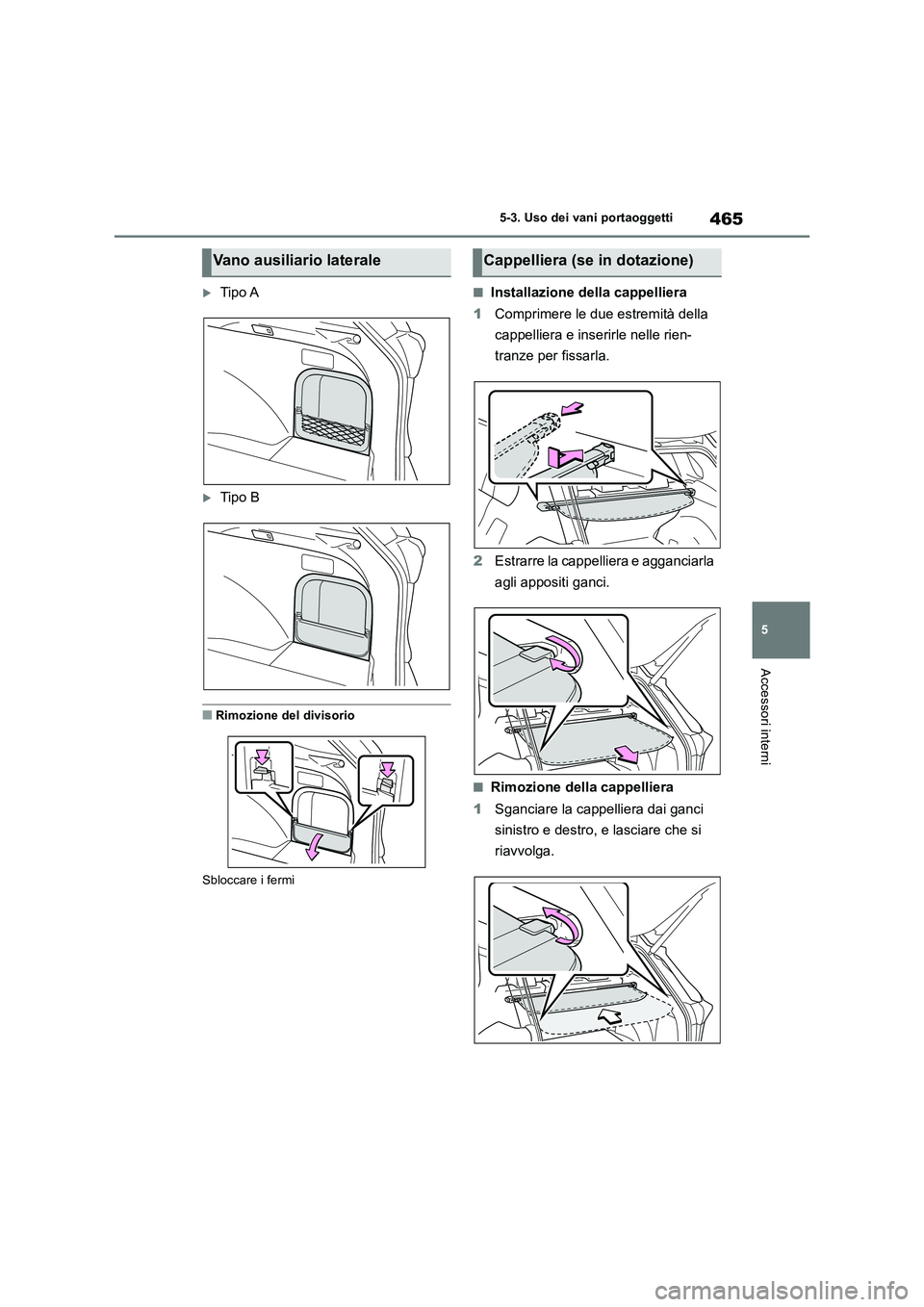

465
5 5-3. Uso dei vani portaoggetti
Accessori interni
Tipo A
Tipo B
■Rimozione del divisorio
Sbloccare i fermi
■Installazione della cappelliera
1Comprimere le due estremità della
cappelliera e inserirle nelle rien-
tranze per fissarla.
2Estrarre la cappelliera e agganciarla
agli appositi ganci.
■Rimozione della cappelliera
1Sganciare la cappelliera dai ganci
sinistro e destro, e lasciare che si
riavvolga.
Vano ausiliario lateraleCappelliera (se in dotazione)

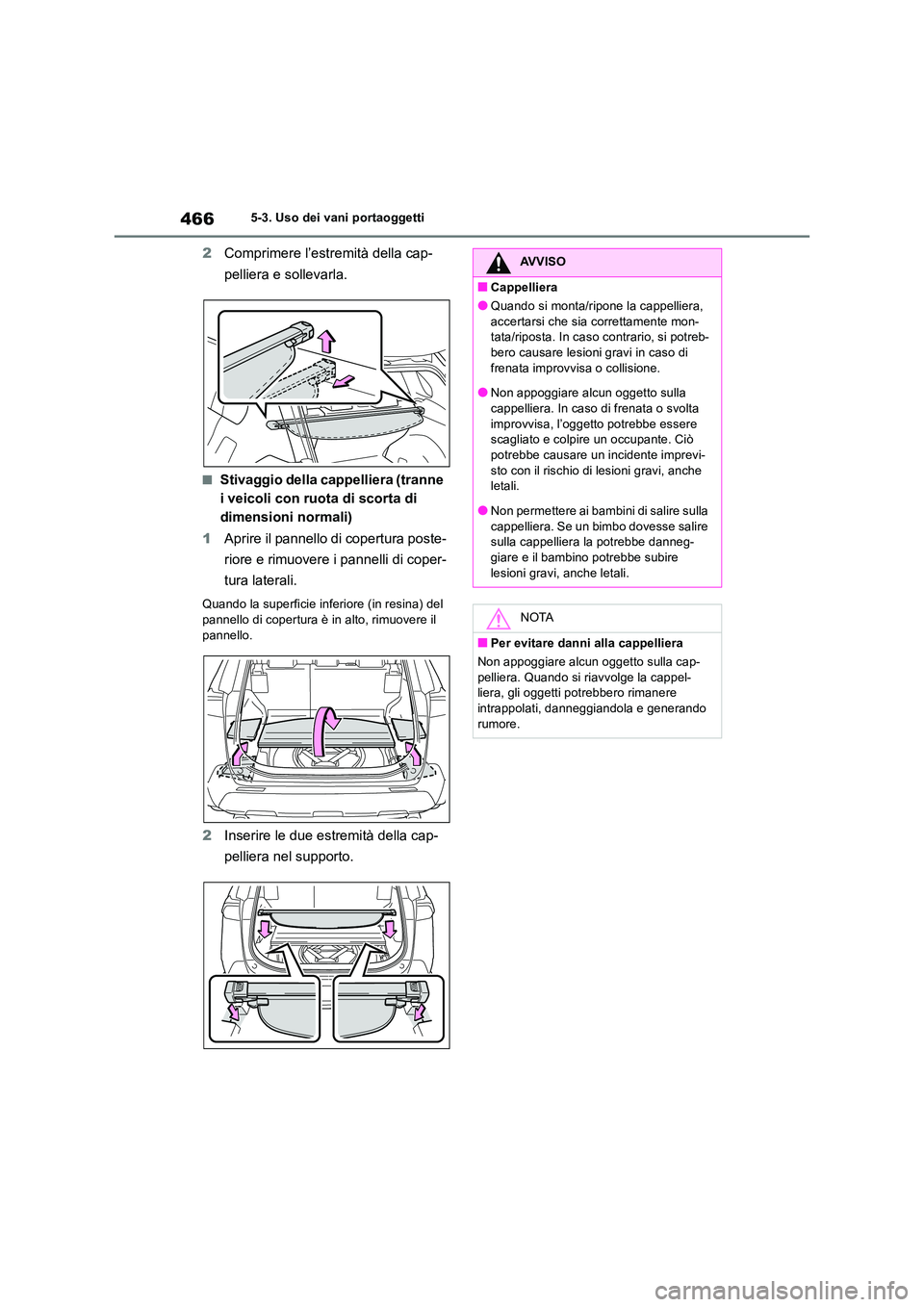

4665-3. Uso dei vani portaoggetti
2Comprimere l’estremità della cap-
pelliera e sollevarla.
■Stivaggio della cappelliera (tranne
i veicoli con ruota di scorta di
dimensioni normali)
1 Aprire il pannello di copertura poste-
riore e rimuovere i pannelli di coper-
tura laterali.
Quando la superficie inferiore (in resina) del pannello di copertura è in alto, rimuovere il
pannello.
2 Inserire le due estremità della cap-
pelliera nel supporto.
AVVISO
■Cappelliera
●Quando si monta/ripone la cappelliera,
accertarsi che sia correttamente mon- tata/riposta. In caso contrario, si potreb-bero causare lesioni gravi in caso di
frenata improvvisa o collisione.
●Non appoggiare alcun oggetto sulla cappelliera. In caso di frenata o svolta
improvvisa, l’oggetto potrebbe essere scagliato e colpire un occupante. Ciò potrebbe causare un incidente imprevi-
sto con il rischio di lesioni gravi, anche letali.
●Non permettere ai bambini di salire sulla
cappelliera. Se un bimbo dovesse salire sulla cappelliera la potrebbe danneg-giare e il bambino potrebbe subire
lesioni gravi, anche letali.
NOTA
■Per evitare danni alla cappelliera
Non appoggiare alcun oggetto sulla cap-
pelliera. Quando si riavvolge la cappel- liera, gli oggetti potrebbero rimanere intrappolati, danneggiandola e generando
rumore.

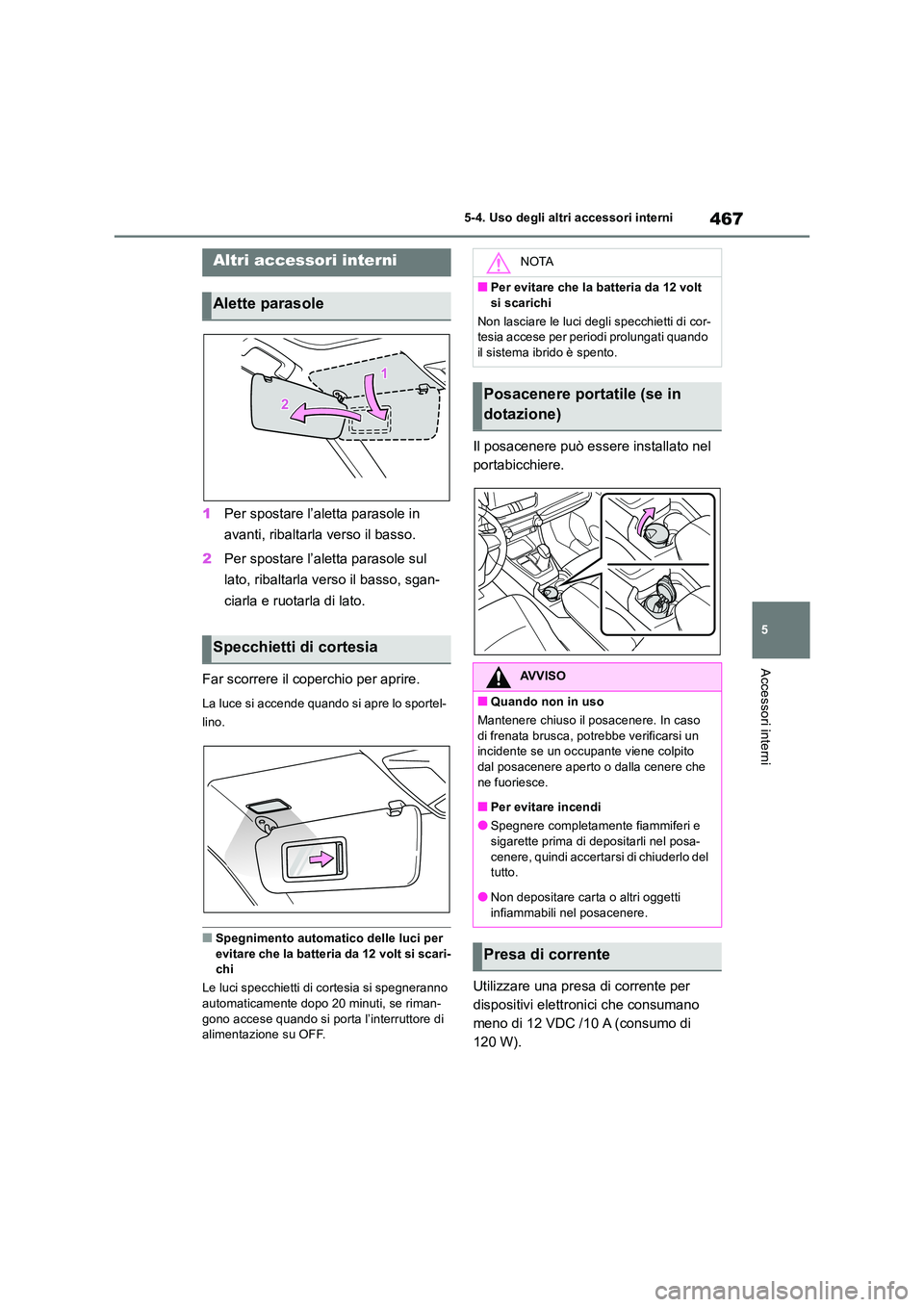

467
5
5-4. Uso degli altri accessori interni
Accessori interni
5-4.Uso deg li a ltri acce ssori inte rni
1 Per spostare l’aletta parasole in
avanti, ribaltarla verso il basso.
2 Per spostare l’aletta parasole sul
lato, ribaltarla verso il basso, sgan-
ciarla e ruotarla di lato.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre lo sportel-
lino.
■Spegnimento automatico delle luci per
evitare che la batteria da 12 volt si scari- chi
Le luci specchietti di cortesia si spegneranno automaticamente dopo 20 minuti, se riman-
gono accese quando si porta l’interruttore di alimentazione su OFF.
Il posacenere può essere installato nel
portabicchiere.
Utilizzare una presa di corrente per
dispositivi elettronici che consumano
meno di 12 VDC /10 A (consumo di
120 W).
Altri accessori interni
Alette parasole
Specchietti di cortesia
NOTA
■Per evitare che la batteria da 12 volt
si scarichi
Non lasciare le luci degli specchietti di cor- tesia accese per periodi prolungati quando il sistema ibrido è spento.
Posacenere portatile (se in
dotazione)
AVVISO
■Quando non in uso
Mantenere chiuso il posacenere. In caso di frenata brusca, potrebbe verificarsi un incidente se un occupante viene colpito
dal posacenere aperto o dalla cenere che ne fuoriesce.
■Per evitare incendi
●Spegnere completamente fiammiferi e
sigarette prima di depositarli nel posa- cenere, quindi accertarsi di chiuderlo del tutto.
●Non depositare carta o altri oggetti infiammabili nel posacenere.
Presa di corrente

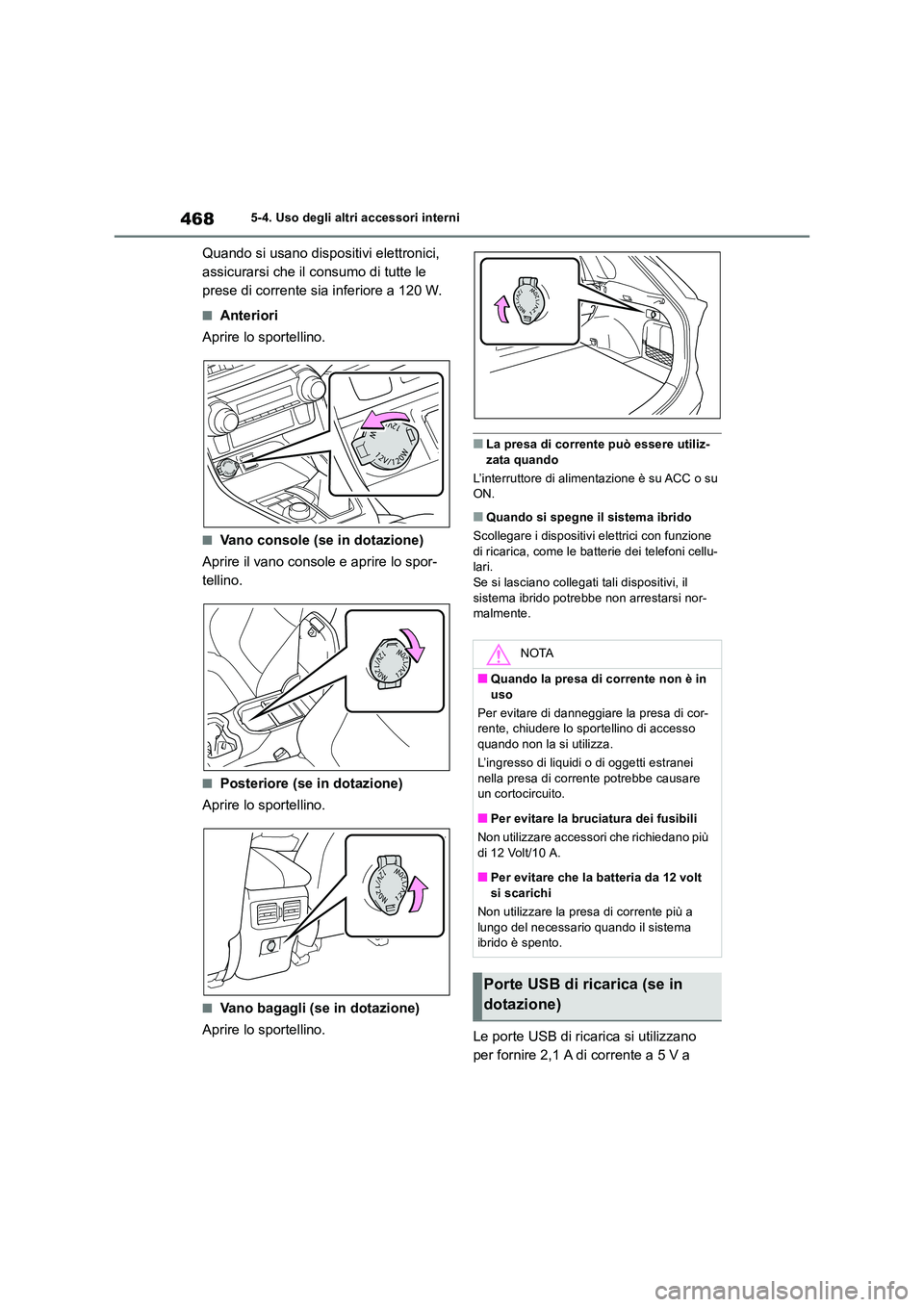

4685-4. Uso degli altri accessori interni
Quando si usano dispositivi elettronici,
assicurarsi che il consumo di tutte le
prese di corrente sia inferiore a 120 W.
■Anteriori
Aprire lo sportellino.
■Vano console (se in dotazione)
Aprire il vano console e aprire lo spor-
tellino.
■Posteriore (se in dotazione)
Aprire lo sportellino.
■Vano bagagli (se in dotazione)
Aprire lo sportellino.
■La presa di corrente può essere utiliz- zata quando
L’interruttore di alimentazione è su ACC o su ON.
■Quando si spegne il sistema ibrido
Scollegare i dispositivi elettrici con funzione
di ricarica, come le batterie dei telefoni cellu- lari. Se si lasciano collegati tali dispositivi, il
sistema ibrido potrebbe non arrestarsi nor- malmente.
Le porte USB di ricarica si utilizzano
per fornire 2,1 A di corrente a 5 V a
NOTA
■Quando la presa di corrente non è in
uso
Per evitare di danneggiare la presa di cor- rente, chiudere lo sportellino di accesso quando non la si utilizza.
L’ingresso di liquidi o di oggetti estranei
nella presa di corr ente potrebbe causare un cortocircuito.
■Per evitare la bruciatura dei fusibili
Non utilizzare accessori che richiedano più
di 12 Volt/10 A.
■Per evitare che la batteria da 12 volt si scarichi
Non utilizzare la presa di corrente più a
lungo del necessario quando il sistema ibrido è spento.
Porte USB di ricarica (se in
dotazione)

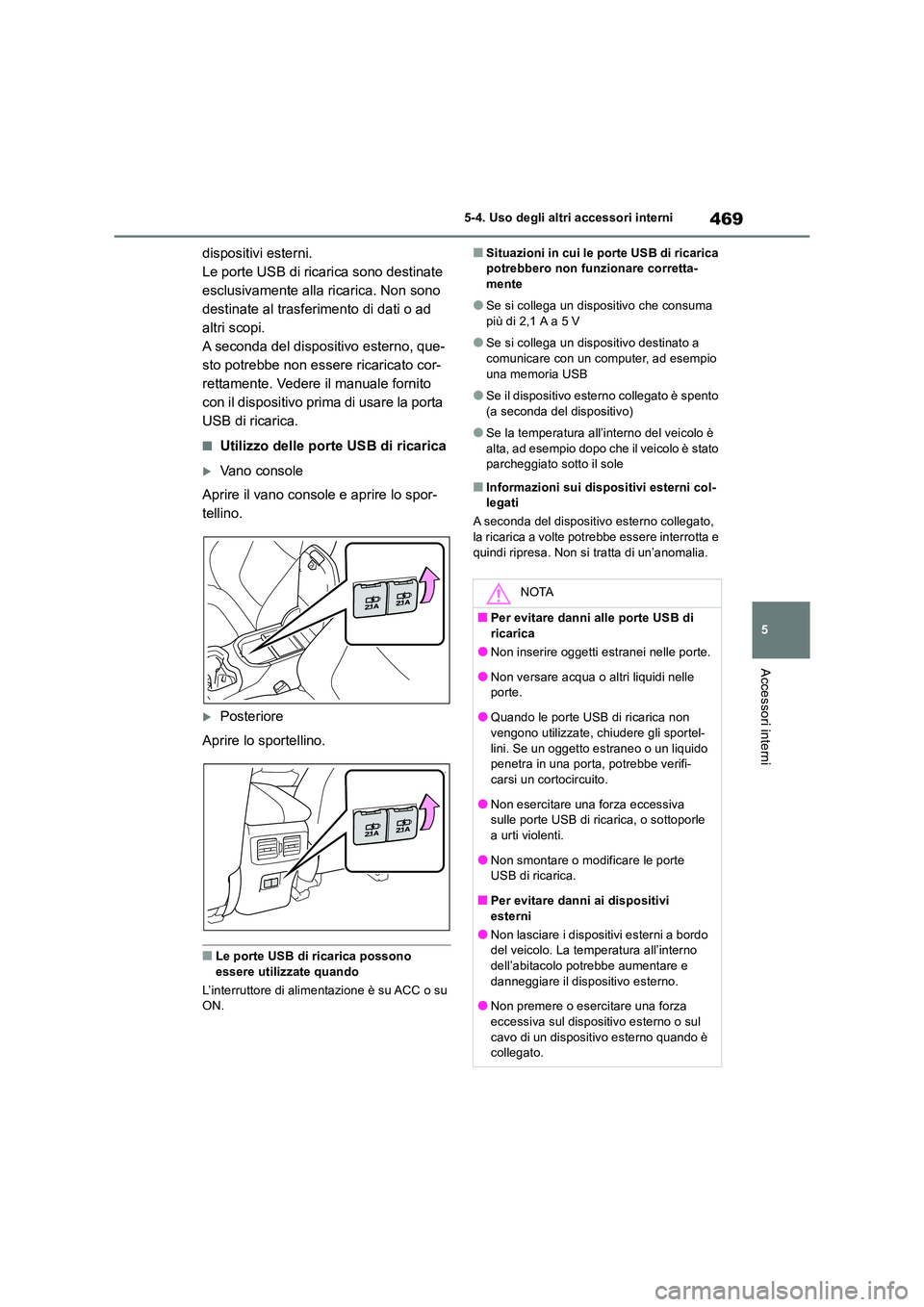

469
5
5-4. Uso degli altri accessori interni
Accessori interni
dispositivi esterni.
Le porte USB di ricarica sono destinate
esclusivamente alla ricarica. Non sono
destinate al trasferimento di dati o ad
altri scopi.
A seconda del dispositivo esterno, que-
sto potrebbe non essere ricaricato cor-
rettamente. Vedere il manuale fornito
con il dispositivo prima di usare la porta
USB di ricarica.
■Utilizzo delle porte USB di ricarica
Vano console
Aprire il vano console e aprire lo spor-
tellino.
Posteriore
Aprire lo sportellino.
■Le porte USB di ricarica possono
essere utilizzate quando
L’interruttore di alimentazione è su ACC o su ON.
■Situazioni in cui le porte USB di ricarica potrebbero non funzionare corretta-mente
●Se si collega un dispositivo che consuma più di 2,1 A a 5 V
●Se si collega un dispositivo destinato a comunicare con un computer, ad esempio
una memoria USB
●Se il dispositivo esterno collegato è spento
(a seconda del dispositivo)
●Se la temperatura all’interno del veicolo è
alta, ad esempio dopo che il veicolo è stato parcheggiato sotto il sole
■Informazioni sui dispositivi esterni col-legati
A seconda del dispositivo esterno collegato,
la ricarica a volte potrebbe essere interrotta e quindi ripresa. Non si tratta di un’anomalia.
NOTA
■Per evitare danni alle porte USB di
ricarica
●Non inserire oggetti estranei nelle porte.
●Non versare acqua o altri liquidi nelle porte.
●Quando le porte USB di ricarica non vengono utilizzate, chiudere gli sportel-
lini. Se un oggetto estraneo o un liquido penetra in una porta, potrebbe verifi-carsi un cortocircuito.
●Non esercitare una forza eccessiva sulle porte USB di ricarica, o sottoporle a urti violenti.
●Non smontare o modificare le porte USB di ricarica.
■Per evitare danni ai dispositivi
esterni
●Non lasciare i dispositivi esterni a bordo del veicolo. La temperatura all’interno dell’abitacolo potrebbe aumentare e
danneggiare il dispositivo esterno.
●Non premere o esercitare una forza eccessiva sul dispositivo esterno o sul
cavo di un dispositivo esterno quando è collegato.

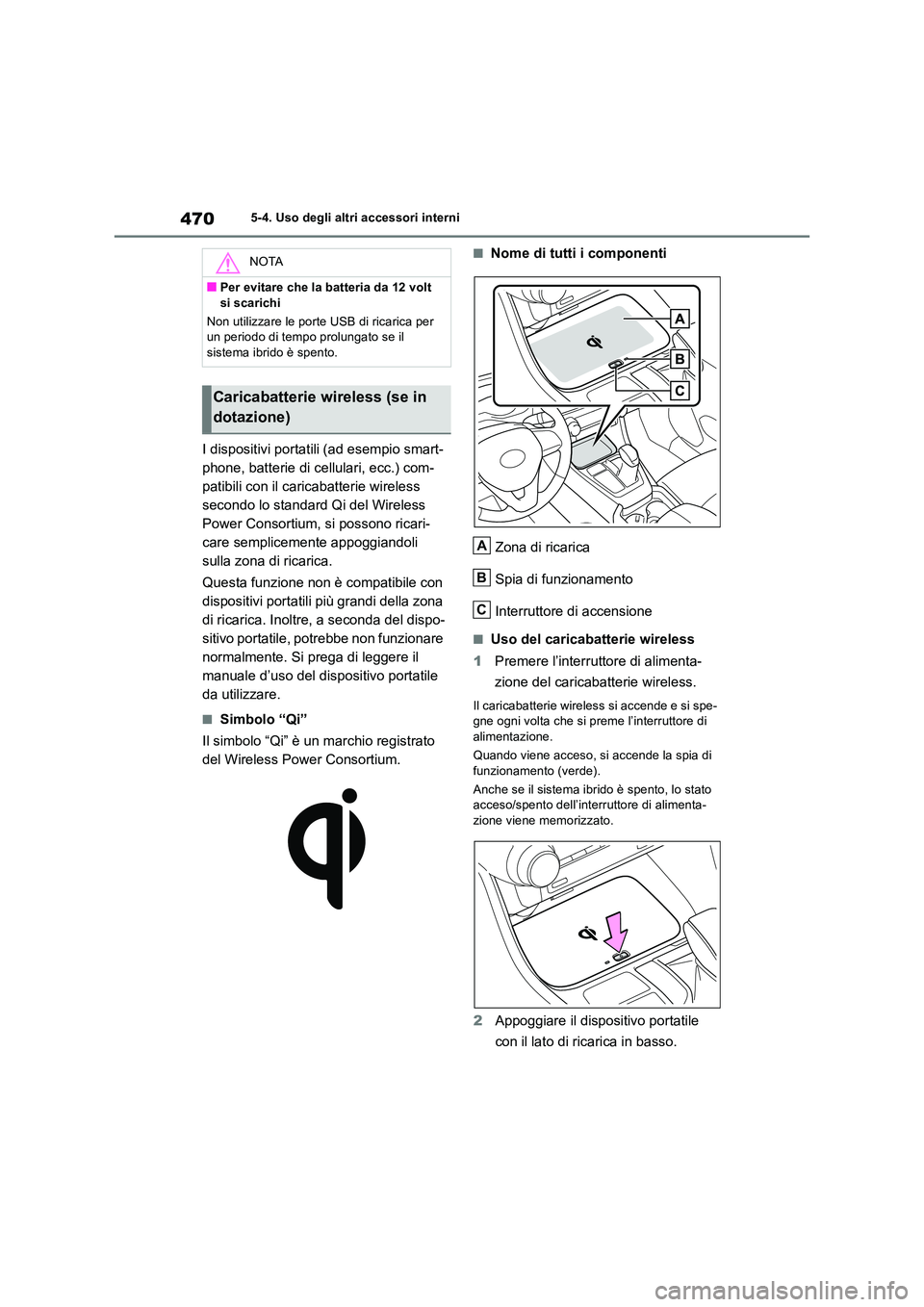

4705-4. Uso degli altri accessori interni
I dispositivi portatili (ad esempio smart-
phone, batterie di cellulari, ecc.) com-
patibili con il caricabatterie wireless
secondo lo standard Qi del Wireless
Power Consortium, si possono ricari-
care semplicemente appoggiandoli
sulla zona di ricarica.
Questa funzione non è compatibile con
dispositivi portatili più grandi della zona
di ricarica. Inoltre, a seconda del dispo-
sitivo portatile, potrebbe non funzionare
normalmente. Si prega di leggere il
manuale d’uso del dispositivo portatile
da utilizzare.
■Simbolo “Qi”
Il simbolo “Qi” è un marchio registrato
del Wireless Power Consortium.
■Nome di tutti i componenti
Zona di ricarica
Spia di funzionamento
Interruttore di accensione
■Uso del caricabatterie wireless
1 Premere l’interruttore di alimenta-
zione del caricabatterie wireless.
Il caricabatterie wireless si accende e si spe- gne ogni volta che si preme l’interruttore di alimentazione.
Quando viene acceso, si accende la spia di
funzionamento (verde).
Anche se il sistema ibrido è spento, lo stato acceso/spento dell’interruttore di alimenta-zione viene memorizzato.
2 Appoggiare il dispositivo portatile
con il lato di ricarica in basso.
NOTA
■Per evitare che la batteria da 12 volt
si scarichi
Non utilizzare le porte USB di ricarica per un periodo di tempo prolungato se il sistema ibrido è spento.
Caricabatterie wireless (se in
dotazione)
A
B
C

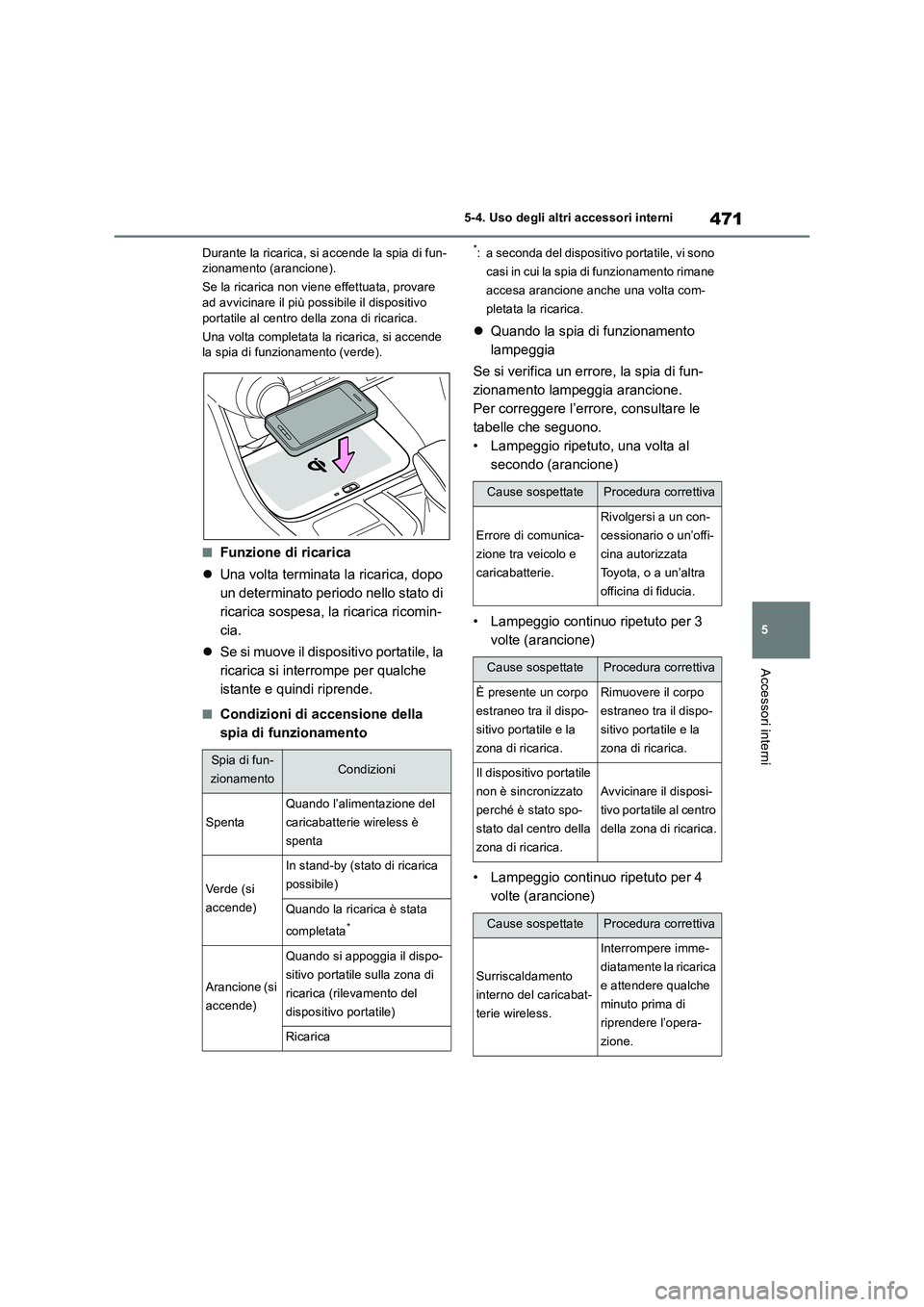

471
5 5-4. Uso degli altri accessori interni
Accessori interni
Durante la ricarica, si accende la spia di fun-
zionamento (arancione).
Se la ricarica non viene effettuata, provare
ad avvicinare il più possibile il dispositivo
portatile al centro della zona di ricarica.
Una volta completata la ricarica, si accende
la spia di funzionamento (verde).
■Funzione di ricarica
Una volta terminata la ricarica, dopo
un determinato periodo nello stato di
ricarica sospesa, la ricarica ricomin-
cia.
Se si muove il dispositivo portatile, la
ricarica si interrompe per qualche
istante e quindi riprende.
■Condizioni di accensione della
spia di funzionamento
*: a seconda del dispositivo portatile, vi sono
casi in cui la spia di funzionamento rimane
accesa arancione anche una volta com-
pletata la ricarica.
Quando la spia di funzionamento
lampeggia
Se si verifica un errore, la spia di fun-
zionamento lampeggia arancione.
Per correggere l’errore, consultare le
tabelle che seguono.
• Lampeggio ripetuto, una volta al
secondo (arancione)
• Lampeggio continuo ripetuto per 3
volte (arancione)
• Lampeggio continuo ripetuto per 4
volte (arancione)
Spia di fun-
zionamentoCondizioni
Spenta
Quando l’alimentazione del
caricabatterie wireless è
spenta
Verde (si
accende)
In stand-by (stato di ricarica
possibile)
Quando la ricarica è stata
completata
*
Arancione (si
accende)
Quando si appoggia il dispo-
sitivo portatile sulla zona di
ricarica (rilevamento del
dispositivo portatile)
Ricarica
Cause sospettateProcedura correttiva
Errore di comunica-
zione tra veicolo e
caricabatterie.
Rivolgersi a un con-
cessionario o un’offi-
cina autorizzata
Toyota, o a un’altra
officina di fiducia.
Cause sospettateProcedura correttiva
È presente un corpo
estraneo tra il dispo-
sitivo portatile e la
zona di ricarica.Rimuovere il corpo
estraneo tra il dispo-
sitivo portatile e la
zona di ricarica.
Il dispositivo portatile
non è sincronizzato
perché è stato spo-
stato dal centro della
zona di ricarica.
Avvicinare il disposi-
tivo portatile al centro
della zona di ricarica.
Cause sospettateProcedura correttiva
Surriscaldamento
interno del caricabat-
terie wireless.
Interrompere imme-
diatamente la ricarica
e attendere qualche
minuto prima di
riprendere l’opera-
zione.

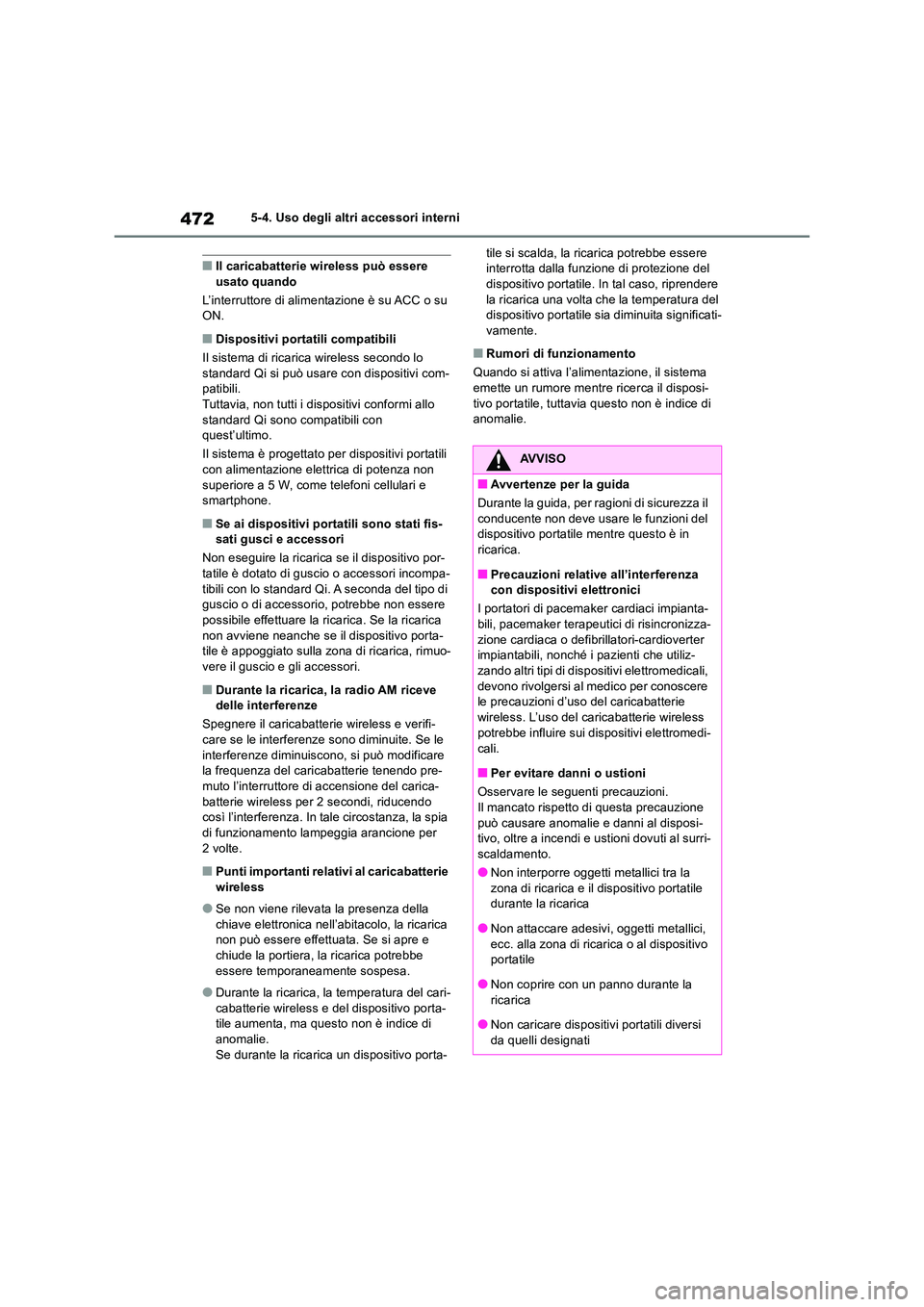

4725-4. Uso degli altri accessori interni
■Il caricabatterie wireless può essere usato quando
L’interruttore di alimentazione è su ACC o su ON.
■Dispositivi portatili compatibili
Il sistema di ricarica wireless secondo lo
standard Qi si può usare con dispositivi com- patibili.Tuttavia, non tutti i dispositivi conformi allo
standard Qi sono compatibili con quest’ultimo.
Il sistema è progettato per dispositivi portatili con alimentazione elettrica di potenza non
superiore a 5 W, come telefoni cellulari e smartphone.
■Se ai dispositivi portatili sono stati fis-sati gusci e accessori
Non eseguire la ricarica se il dispositivo por-
tatile è dotato di guscio o accessori incompa- tibili con lo standard Qi. A seconda del tipo di guscio o di accessorio, potrebbe non essere
possibile effettuare la ricarica. Se la ricarica non avviene neanche se il dispositivo porta-tile è appoggiato sulla zona di ricarica, rimuo-
vere il guscio e gli accessori.
■Durante la ricarica, la radio AM riceve delle interferenze
Spegnere il caricabatterie wireless e verifi- care se le interferenze sono diminuite. Se le
interferenze diminuiscono, si può modificare la frequenza del caricabatterie tenendo pre-muto l’interruttore di accensione del carica-
batterie wireless per 2 secondi, riducendo così l’interferenza. In tale circostanza, la spia di funzionamento lampeggia arancione per
2volte.
■Punti importanti relativi al caricabatterie wireless
●Se non viene rilevata la presenza della chiave elettronica nell’abitacolo, la ricarica non può essere effettuata. Se si apre e
chiude la portiera, la ricarica potrebbe essere temporaneamente sospesa.
●Durante la ricarica, la temperatura del cari-cabatterie wireless e del dispositivo porta- tile aumenta, ma questo non è indice di
anomalie. Se durante la ricarica un dispositivo porta-
tile si scalda, la ricarica potrebbe essere interrotta dalla funzione di protezione del dispositivo portatile. In tal caso, riprendere
la ricarica una volta che la temperatura del dispositivo portatile sia diminuita significati-vamente.
■Rumori di funzionamento
Quando si attiva l’alimentazione, il sistema
emette un rumore mentre ricerca il disposi- tivo portatile, tuttavia questo non è indice di anomalie.
AVVISO
■Avvertenze per la guida
Durante la guida, per ragioni di sicurezza il conducente non deve usare le funzioni del dispositivo portatile mentre questo è in
ricarica.
■Precauzioni relative all’interferenza con dispositivi elettronici
I portatori di pacemaker cardiaci impianta-
bili, pacemaker terapeut ici di risincronizza- zione cardiaca o defibrillatori-cardioverter impiantabili, nonché i pazienti che utiliz-
zando altri tipi di dispositivi elettromedicali, devono rivolgersi al medico per conoscere le precauzioni d’uso del caricabatterie
wireless. L’uso del caricabatterie wireless potrebbe influire sui dispositivi elettromedi-
cali.
■Per evitare danni o ustioni
Osservare le seguenti precauzioni. Il mancato rispetto di questa precauzione
può causare anomalie e danni al disposi- tivo, oltre a incendi e ustioni dovuti al surri-scaldamento.
●Non interporre oggetti metallici tra la
zona di ricarica e il dispositivo portatile durante la ricarica
●Non attaccare adesivi, oggetti metallici,
ecc. alla zona di ricarica o al dispositivo portatile
●Non coprire con un panno durante la
ricarica
●Non caricare dispositivi portatili diversi da quelli designati
