2019 TOYOTA RAV4 Manuale duso (in Italian)

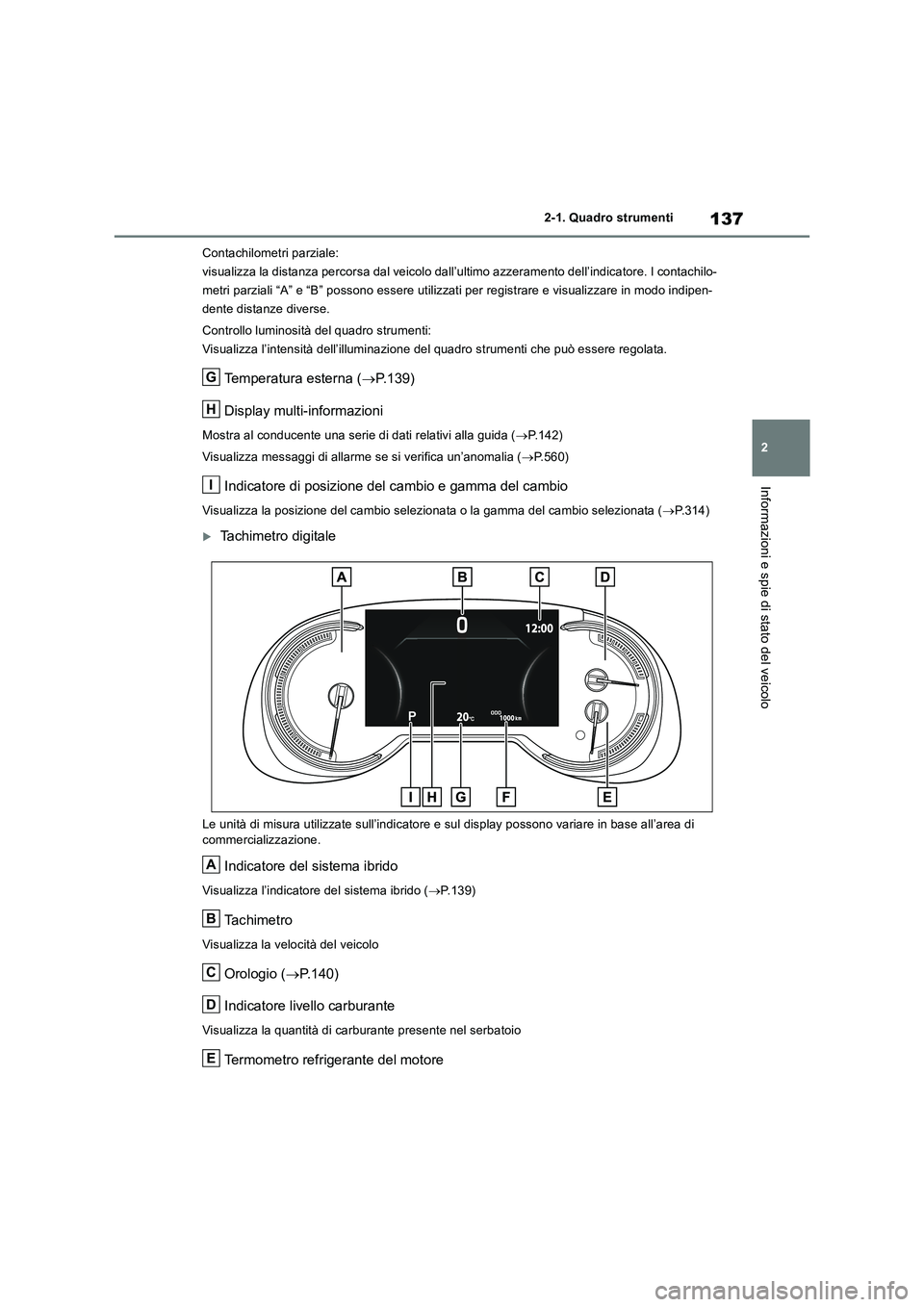

137
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.139)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.142)
Visualizza messaggi di allarme se si verifica un’anomalia (P.560)
Indicatore di posizione del cambio e gamma del cambio
Visualizza la posizione del cambio selezionata o la gamma del cambio selezionata (P.314)
Tachimetro digitale
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido (P.139)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Orologio (P.140)
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Termometro refrigerante del motore
G
H
I
A
B
C
D
E

1382-1. Quadro strumenti
Visualizza la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali A e B si possono usare per registrare e visualizzare in modo indipendente
distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.139)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.142)
Visualizza messaggi di allarme se si verifica un’anomalia (P.560)
Indicatore di posizione del cambio e gamma del cambio
Visualizza la posizione del cambio selezionata o la gamma del cambio selezionata (P.314)
■Gli indicatori e il display si accendono
quando
L’interruttore di alimentazione è su ON.
■Quando si cambia la modalità di guida
●Il colore del tachimetro cambia in base alla
modalità di guida selezionata. (P.425)
●Modelli AWD: il colore del tachimetro cam-
bia in base alla modalità di guida selezio-
nata o se è attiva la modalità Trail.
(P.425, 427)
■Se le unità di misura del tachimetro
possono essere modificate (se in dota-
zione)
Viene visualizzata anche l’altra unità di
misura, come mostrato nelle illustrazioni.
Tachimetro analogico
Tachimetro digitale
F
G
H
I
A
B

139
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
■Indicatore del sistema ibrido
Area READY OFF
Indica che il sistema ibrido non è in funzione.
Zona di ricarica
Visualizza lo stato di rigenerazione
*. L’ener-
gia rigenerata verrà utilizzata per caricare la
batteria ibrida (batteria di trazione).
Zona Eco ibrida
Indica che la potenza del motore a benzina
non viene usata spesso.
In svariate condizioni il motore a benzina si
spegne e si riavvia automaticamente.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile adottare una guida più ecologica
mantenendo la lancetta indicatrice all’interno
della zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
*: In questo manuale “rigenerazione” si riferi-sce alla conversione in energia elettrica
dell’energia prodotta dal movimento del
veicolo.
Nella situazione sotto riportata, l’indicatore
del sistema ibrido non funziona.
●La spia “READY” non è accesa.
●La posizione del cambio è in una gamma
diversa da D o S.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la
temperatura esterna non venga visualiz-
zata correttamente o che sia necessario
più tempo del normale per aggiornare il
valore.
• quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h)
• quando la temperatura esterna cambia
improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema.
Portare il veicolo presso un concessionario
o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Visualizza la temperatura esterna
nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
■Display a cristalli liquidi
P.143
■Personalizzazione
Le impostazioni (ad es. il display degli indica-
tori) si possono modificare sulla schermata
del display multi-informazioni. (P.148)
A
B
C
D
E

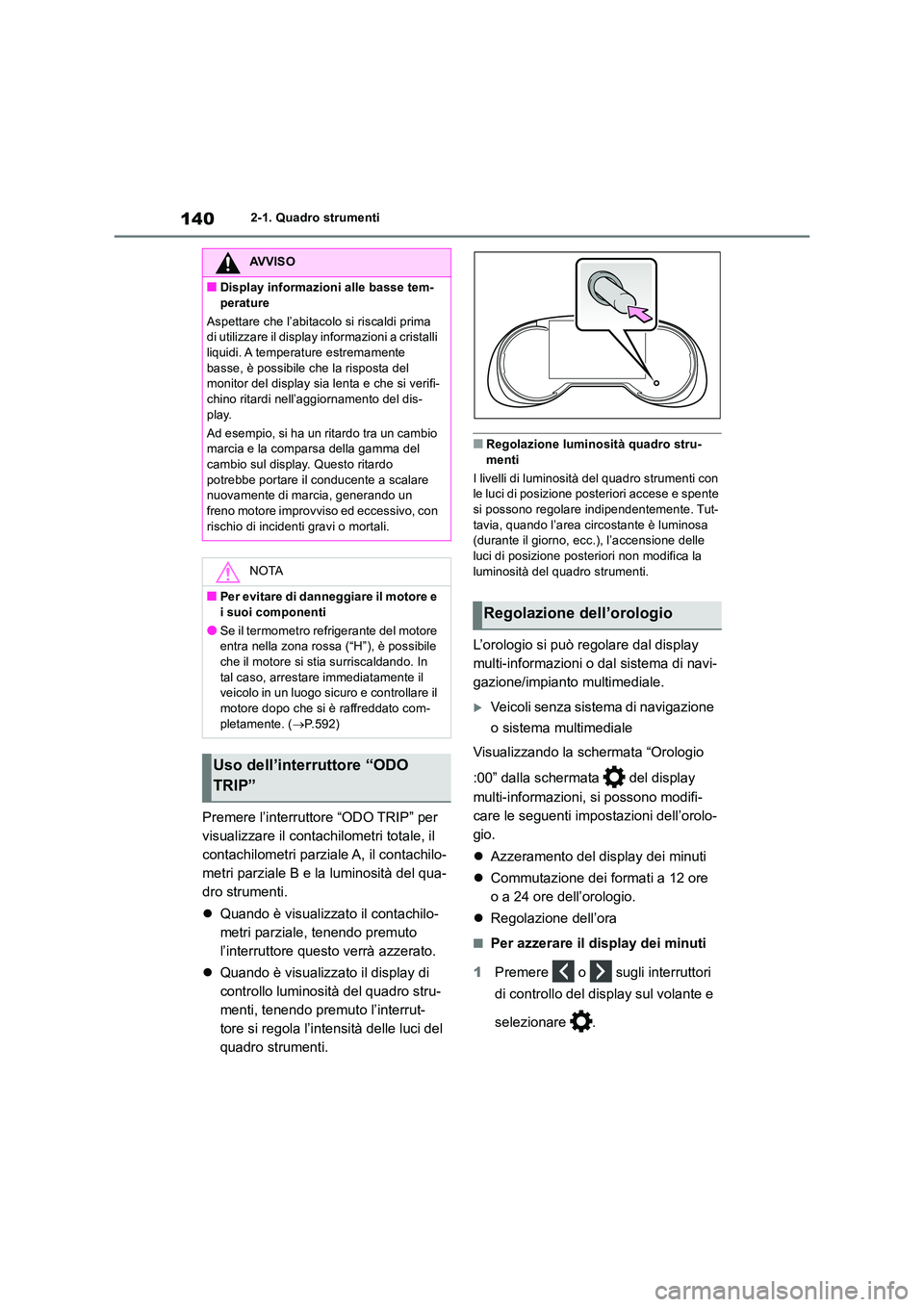

1402-1. Quadro strumenti
Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
 Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
 Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
■Regolazione luminosità quadro stru- menti
I livelli di luminosità del quadro strumenti con le luci di posizione posteriori accese e spente
si possono regolare indipendentemente. Tut- tavia, quando l’area circostante è luminosa (durante il giorno, ecc.), l’accensione delle
luci di posizione posteriori non modifica la luminosità del quadro strumenti.
L’orologio si può regolare dal display
multi-informazioni o dal sistema di navi-
gazione/impianto multimediale.
Veicoli senza sistema di navigazione
o sistema multimediale
Visualizzando la schermata “Orologio
:00” dalla schermata del display
multi-informazioni, si possono modifi-
care le seguenti impostazioni dell’orolo-
gio.
 Azzeramento del display dei minuti
 Commutazione dei formati a 12 ore
o a 24 ore dell’orologio.
 Regolazione dell’ora
■Per azzerare il display dei minuti
1 Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
AVVISO
■Display informazioni alle basse tem-
perature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente
basse, è possibile che la risposta del monitor del display sia lenta e che si verifi-chino ritardi nell’aggiornamento del dis-
play.
Ad esempio, si ha un ritardo tra un cambio marcia e la comparsa della gamma del cambio sul display. Questo ritardo
potrebbe portare il conducente a scalare nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con
rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e
i suoi componenti
●Se il termometro refrigerante del motore entra nella zona rossa (“H”), è possibile che il motore si stia surriscaldando. In
tal caso, arrestare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato com-
pletamente. ( P.592)
Uso dell’interruttore “ODO
TRIP”
Regolazione dell’orologio

141
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
Premendo sugli interruttori di con-
trollo del display sulla schermata “Oro-
logio :00” si può impostare “Minuti” su
00.
I minuti da 0 a 29 sono arrotondati
per difetto.
(Ad esempio, da 1:00 a 1:29 vengono visua-
lizzati come 1:00)
Da 30 a 59 sono arrotondati per
eccesso.
(Ad esempio, da 1:30 a 1:59 vengono visua-
lizzati come 2:00)
■Per regolare l’ora
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
3Sulla schermata “Orologio :00”
tenere premuto sugli interruttori
di controllo del display.
4Selezionare “12H/24H”, “Ora” o
“Minuti” tramite o sugli
interruttori di controllo del display.
5Premere o sugli interruttori
di controllo del display per cambiare
i contenuti del display.
Al termine dell’impostazione, premere
per tornare alla schermata precedente.
Veicoli con sistema di navigazione o
sistema multimediale
Fare riferimento a “Manuale utente
sistema di Navigazione e multimediale”
o a “Manuale utente sistema multime-
diale”.

1422-1. Quadro strumenti
Sul display multi-informazioni sono
visualizzate le seguenti informazioni.
■Veicoli con display da 4,2 pollici
Informazioni relative ai sistemi di
supporto alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA (se in dotazione) è in funzione.
( P.366)
Visualizza un’immagine quando i seguenti
sistemi sono in funzione e viene selezionata
un’icona dei menu diversa da :
• LTA (Assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.357)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
in dotazione) ( P.370)
• Controllo velocità di crociera (se in dota-
zione) ( P.381)
• Limitatore di velocità (se in dotazione)
( P.384)
Icone dei menu (P.143)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
■Veicoli con display da 7 pollici
Informazioni relative ai sistemi di
supporto alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA (se in dotazione) è in funzione.
( P.366)
Visualizza un’immagine quando i seguenti
sistemi sono in funzione e viene selezionata
un’icona dei menu diversa da :
• LTA (Assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.357)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
in dotazione) ( P.370)
• Controllo velocità di crociera (se in dota-
zione) ( P.381)
• Limitatore di velocità (se in dotazione)
( P.384)
Area di visualizzazione delle infor-
Display multi-informazioni
Il display multi-informazioni si uti-
lizza per visualizzare informazioni
relative alla riduzione dei consumi
e vari tipi di dati sulla guida. Il dis-
play multi-informazioni si può uti-
lizzare anche per modificare le
impostazioni del display e altre
impostazioni.
Contenuto del display
A
B
C
A
B

143
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
Icone dei menu ( P.143)
■Il display multi-informazioni viene
visualizzato quando
L’interruttore di alimentazione è su ON.
■Quando si cambia la modalità di guida
●Il colore dello sfondo del display multi-
informazioni cambia in base alla modalità di guida selezionata. ( P.425)
●Modelli AWD: il colore dello sfondo del dis- play multi-informazioni cambia in base alla modalità di guida selezionata o se è attiva
la modalità Trail. ( P.425, 427)
■Display a cristalli liquidi
Sul display possono comparire piccole mac- chie o punti chiari. Questo fenomeno è carat-teristico dei display a cristalli liquidi, si può
continuare a utilizzare il display senza pro- blemi.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.
Scorrimento della schermata*/com-
mutazione del display*/spostamento
del cursore
Pressione: conferma/impostazione
Pressione prolungata: azzera-
mento/visualizzazione degli ele-
menti personalizzabili
Ritorno alla schermata precedente
Display di effettuazione/ricezione e
cronologia chiamate (se in dota-
zione)
Quando si usa il sistema viva-voce,
visualizza la chiamata effettuata o
ricevuta. Per ulteriori informazioni
sul sistema viva-voce, consultare
“Manuale utente sistema di Naviga-
zione e multimediale” o “Manuale
utente sistema multimediale”.
*: Sulle schermate dove è possibile scorrere
lo schermo e commutare il display, viene
visualizzata una barra di scorrimento o
un’icona rotonda che indica il numero di
schermate registrate.
Le informazioni relative a ogni icona
possono essere visualizzate selezio-
nando l’icona con gli interruttori di con-
trollo del display.
A seconda delle circostanze, alcune infor-
Modifica del display
C
A
AVVISO
■Avvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il più possibile di azionare l’interruttore di
controllo del display e non guardare conti- nuamente il display multi-informazioni. Prima di azionare l’interruttore di controllo
del display, arrestare il veicolo. La man- cata osservanza di tale precauzione potrebbe provocare una manovra errata
con il volante e causare un incidente.
Icone dei menu
B
C
D

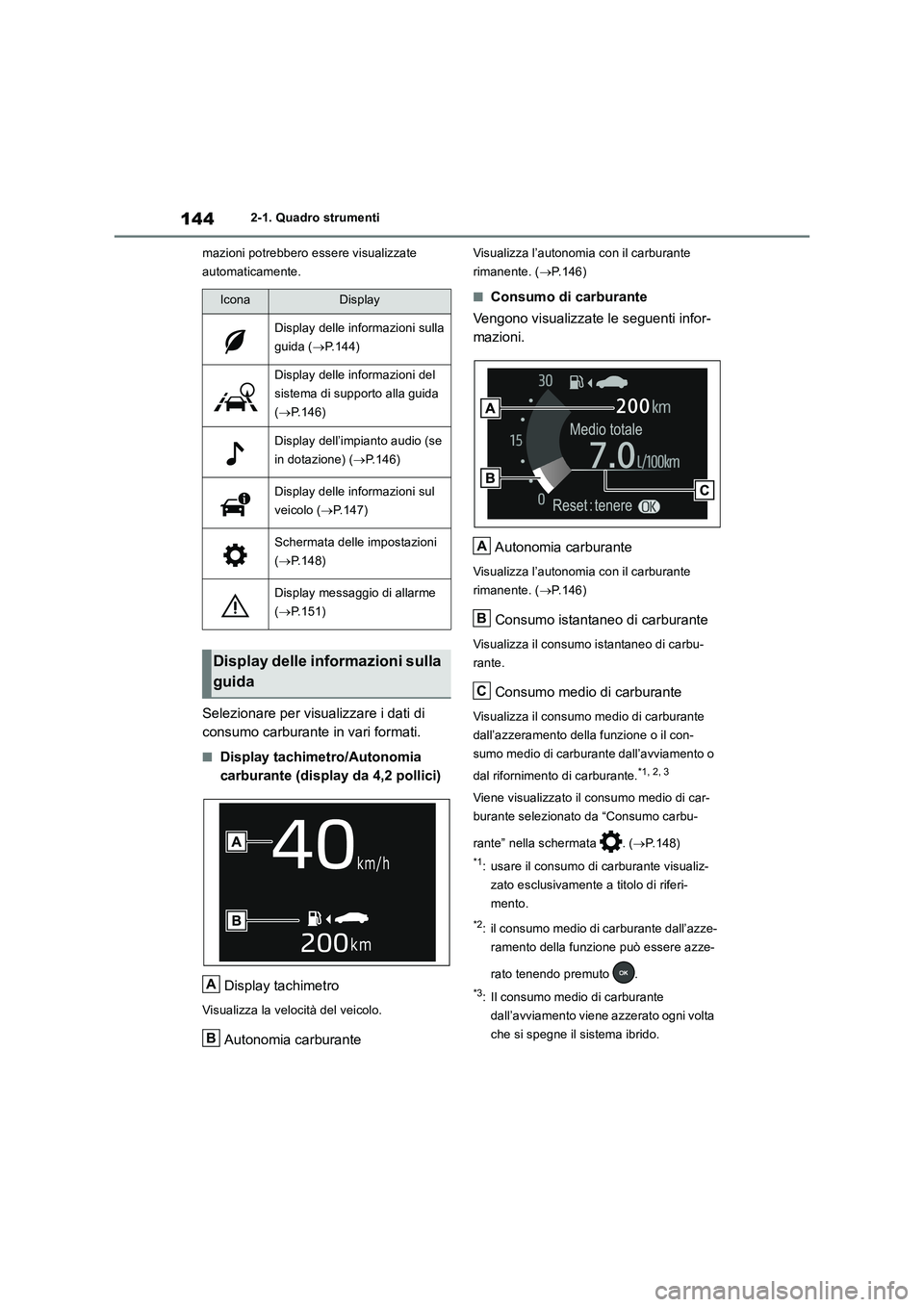

1442-1. Quadro strumenti
mazioni potrebbero essere visualizzate
automaticamente.
Selezionare per visualizzare i dati di
consumo carburante in vari formati.
■Display tachimetro/Autonomia
carburante (display da 4,2 pollici)
Display tachimetro
Visualizza la velocità del veicolo.
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. (P.146)
■Consumo di carburante
Vengono visualizzate le seguenti infor-
mazioni.
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. (P.146)
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carbu-
rante.
Consumo medio di carburante
Visualizza il consumo medio di carburante
dall’azzeramento della funzione o il con-
sumo medio di carburante dall’avviamento o
dal rifornimento di carburante.
*1, 2, 3
Viene visualizzato il consumo medio di car-
burante selezionato da “Consumo carbu-
rante” nella schermata . (P.148)
*1: usare il consumo di carburante visualiz-
zato esclusivamente a titolo di riferi-
mento.
*2: il consumo medio di carburante dall’azze-
ramento della funzione può essere azze-
rato tenendo premuto .
*3: Il consumo medio di carburante
dall’avviamento viene azzerato ogni volta
che si spegne il sistema ibrido.
IconaDisplay
Display delle informazioni sulla
guida (P.144)
Display delle informazioni del
sistema di supporto alla guida
(P.146)
Display dell’impianto audio (se
in dotazione) (P.146)
Display delle informazioni sul
veicolo (P.147)
Schermata delle impostazioni
(P.148)
Display messaggio di allarme
(P.151)
Display delle informazioni sulla
guida
A
B
A
B
C
